Produkttyp	Köksfläkt
Märke	ZANUSSI
Modell	ZFP416X
Installationstyp	Inbyggnadsbar (utdragbart kök)
Antal hastigheter	3
Belysning	Inbyggd LED
Kontroller	Tryckknappar
Höljesmaterial	Rostfritt stål
Fettfilter	Metall, diskmaskinsäkert
Kolfilter	Valfritt, byte var 4:e månad
Underhåll av fettfilter	Månatlig rengöring
Underhåll av belysning	LED-lampa som inte kan bytas av användaren
Mått (B x D x H) ca.	60 cm x 30 cm x 15 cm
Vikt ca.	12 kg
Strömförsörjning	220-240 V, 50 Hz
Total effekt ca.	250 W
Drift	Utsläpp eller recirkulation (med kolfilter)
Miljöskydd	Återvinning vid livslut

Vanliga frågor - ZFP416X ZANUSSI

Hur sätter man på fläkten ZFP416X?

Dra ut fläktlådan mer än 5 cm för att exponera kontrollpanelen. Tryck på önskad hastighetsknapp (1, 2 eller 3) för att starta fläkten. För att slå på belysningen, tryck på knappen Belysning.

Hur stänger man av fläkten?

Tryck på knappen för första hastigheten (01) eller stäng fläktlådan helt. Fläkten kommer ihåg den senast använda hastigheten när lådan stängs.

Vilken hastighet väljer man för olika typer av matlagning?

Använd hastighet 1 för att värma eller laga mat med täckta kärl. Hastighet 2 passar för matlagning med lock på flera plattor eller lätt stekning. Hastighet 3 är avsedd för stora mängder mat utan lock eller kraftig stekning.

Hur ofta ska fettfiltren rengöras?

Fettfiltren bör rengöras varje månad. De kan diskas i diskmaskin vid låg temperatur på ett kort program. Missfärgning påverkar inte prestandan.

Hur tar man bort fettfiltren?

Tryck på spärren på filterklämman under fläkten, vrid försiktigt framkanten på filtret nedåt och dra ut det. Upprepa för varje filter. För att sätta tillbaka, gör omvänd ordning.

Behövs ett kolfilter och när ska det bytas?

Kolfiltret är valfritt för recirkulationsläge. Det måste bytas minst var 4:e månad. Följ medföljande anvisningar för filtret för att se om det kan regenereras.

Hur byter man kolfiltret?

Ta först bort fettfiltren. Dra taggarna nedåt på kolfiltret, vrid framkanten och dra ut det. Montera det nya filtret i omvänd ordning. Sätt tillbaka fettfiltren.

Vad gör man om belysningen inte fungerar?

LED-lampan kan endast bytas av en tekniker. Vid funktionsfel, se avsnittet Underhåll i kapitlet Säkerhetsföreskrifter i manualen.

Kan fläkten användas i recirkulation utan utvändig ventilation?

Ja, förutsatt att ett kolfilter installeras (säljs separat). Fläkten suger in luft, kolfiltret absorberar lukter och luften släpps ut i rummet.

Hur rengör man utsidan av fläkten?

Använd en mjuk trasa, ljummet vatten och ett milt rengöringsmedel. Använd inte slipande medel eller borstar. Låt fläkten svalna efter matlagning innan rengöring för att undvika fläckar.

BRUKSANVISNING ZFP416X ZANUSSI

Ventilatoren husker den siste innstillingen av viftehastigheten når skuffen lukkes. Ventilatoren fungerer på dette viftehastighetsnivået når skuffen trekkes ut igjen.

STELL OG RENGJØRING

MERKNADER OM RENGJØRING

Dette produktet leveres med en LED-pære. Denne delen kan kun skiftes av en tekniker. Hvis det oppstår feil, se "Service" i kapittelet "Sikkerhetsinstruksjoner".

sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges, eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

VARNING! Se separat broschyr för säkerhetsinformation och installation. Läs noga igenom säkerhetskapitlen innan du använder eller utför underhåll på produkten.

PRODUKTBESKRIVNING

BESKRIVNING AV KONTROLLPANELEN

	Funktion	Beskrivning
1	Första hastighet	Motorn vãxlar till Första hastighetsnivân.
2	Lampa	Tända och släcka lamporna.
3	Tredje hastighet	Motorn vãxlar till tredje hastighetsnivân.
4	Andra hastighet	Motorn vãxlar till andra hastighetsnivân.

DAGLIG ANVÄNDNING

ANVÄNDA FLÄKTEN

Se den rekommenderade hastigheten enligt tabellen nedan.

01	Under uppvärnning av mat, vid tillagning under lock.
2	Vid tillagning under lock på flera kokzoner eller brännare, mild stekning.

Vi rekommenderar att du lämnar fläkten på i cirka 15 minuter efter tillagningen.

Använda fläkten:

1. För att aktivera funktionen trycker du på 01-knappen.
2. Vid behov, ändra hastigheten genom att trycka på önskad knapp.

Kåpans belysning fungerar oberoende av andra funktioner. För att tända hällen, tryck på lampknappen. När du stänger lådan påverkas inte lampan i

Stäng av fläkten genom att trycka på 0, eller stänga huvlådan.

Kåpan kommer ihåg den senaste inställningen av fläkthastigheten när lådan stängs. Kåpan fungerar på denna fläkthastighetsnivå när lådan dras ut igen.

SKÖTSEL OCH RENGÖRING

ANMÄRKNINGAR OM RENGÖRING

Rengöringsmedel	Använd inte rengöringsmedel eller borstar med slopeffekt. Torka av Produkten yta med en mjuk trasa med varmt vatten och milt rengöringsmedel.
	Efter tillagning kan vissa delar avprodukten vara varma. För att undvika fläckar@måsteprodukten svalna och sedan torkas av med ren trasa eller pappershand-duk.
	Rengör fläckar med ett milt rengöringsmedel.
Häll fläkten ren	Rengörprodukten och fettfiltren en gängi帽子en. Rengör insidan och fettfil-ten noga frän fett. Fettansamling aller andra matrester kan leda till eldsvåda.
	Fettfilter kan diskas i diskmaskinen.Diskmaskinen,måste ställas in på en lög temperatur och ett kort program. Fettfil-tet kan missfãrgas, men detta påverkar inteprodukten prestanda.
Kolfilter	Tiden:när kolfiltretär mittat varierar beroende på typ av matlagning och hur ofta du rengör fettfilret.

RENGÖRING AV FETTFILTRET

Filtret monteras med hjälp av klämmorna och stiften på motsatta sidor.

1. Tryck ner handtaget på monteringsklämman på filterpanelen under huven.

1. Luta filtrets framkant något nedåt och dra sedan. Upprepa de första två stegen för alla filter.
2. Rengör filtren med en svamp och rengöringsmedel utan slipmedel eller skurmaskin.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

1. Sätt tillbaka filtren genom att upprepa de två första stegen i omvänd ordning.

Upprepa stegen för alla filter om så är lämpligt.

BYTA KOLFILTRET - TILLVAL

VARNING! Filtret kan eller kan inte återskapas, beroende på typ. Se broschyren som medföljer filtret.

MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med

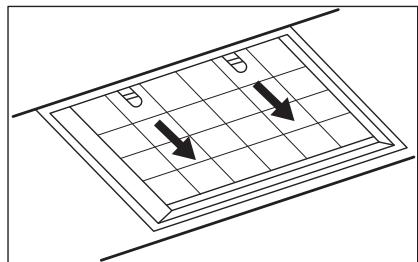

För att byta filtret:

1. Ta bort fettfiltren från maskinen. Se "Rengöring av fettfiltret" i det här kapitlet.
2. Dra flikarna mot filtrets nedre del.

1. Luta framsidan av filtret nedåt lite lätt och dra sedan.
2. Utför proceduren i omvänd ordning när du ska installera ett nytt filter.

Under alla omständigheter måste filtren bytas minst var fjärde månad.

BYTE AV LAMPAN

Produkten levereras med en LED-lampa. Denna del får endast bytas av en tekniker. Vid eventuella funktionsfel hänvisas till "Service" i kapitlet "Säkerhetsanvisningar".

symbolen med hushållsavfallet. Lämna in produkten på en återvinningsstation eller kontakta kommunen.
