MANUAL DE UTILIZADOR SC3 KARCHER

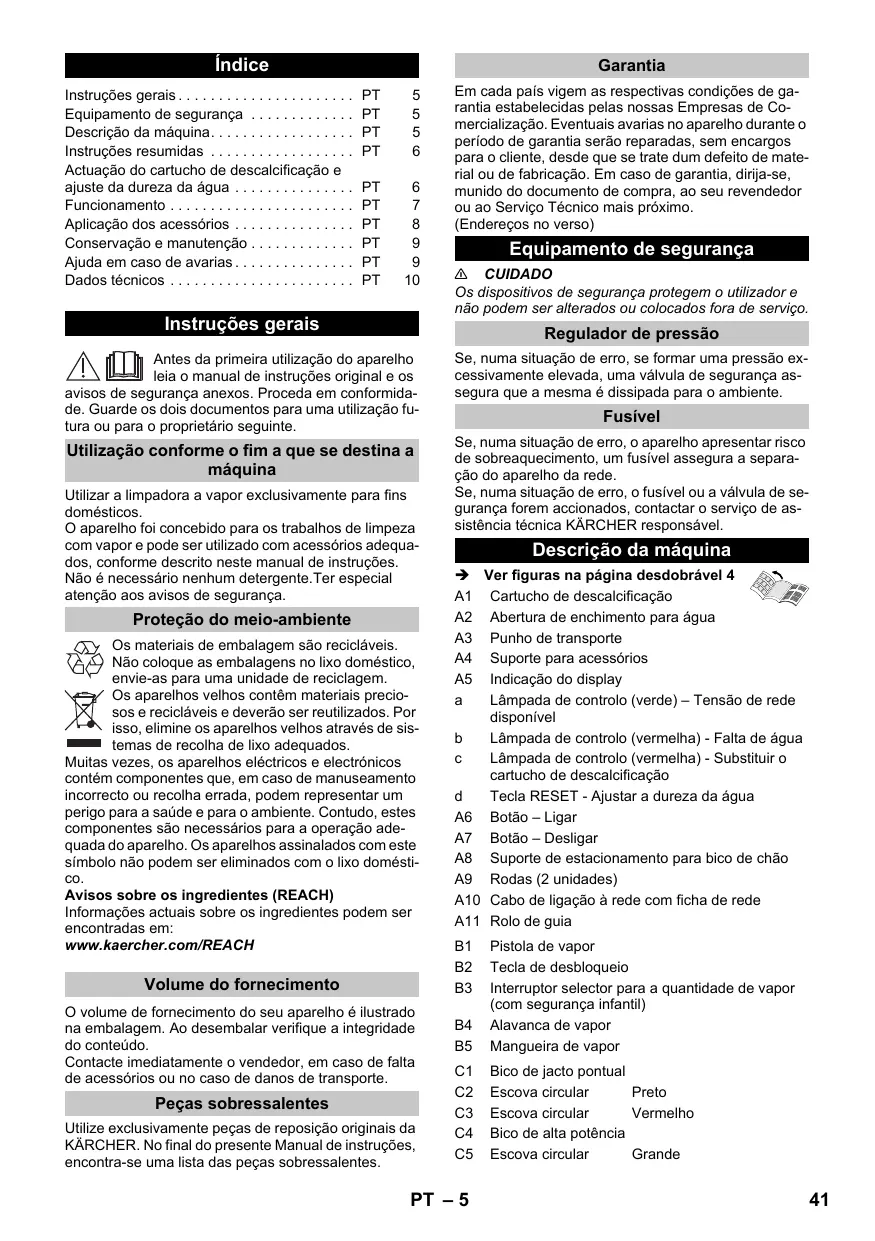

220-240 V 1~50-60 Hz ES – 10 Índice Instruções gerais . . . . . . . . . . . . . . . . . . . . . . Equipamento de segurança . . . . . . . . . . . . . Descrição da máquina. . . . . . . . . . . . . . . . . . Instruções resumidas . . . . . . . . . . . . . . . . . . Actuação do cartucho de descalcificação e ajuste da dureza da água . . . . . . . . . . . . . . . Funcionamento . . . . . . . . . . . . . . . . . . . . . . . Aplicação dos acessórios . . . . . . . . . . . . . . . Conservação e manutenção . . . . . . . . . . . . . Ajuda em caso de avarias . . . . . . . . . . . . . . . Dados técnicos . . . . . . . . . . . . . . . . . . . . . . . Garantia

Instruções gerais Em cada país vigem as respectivas condições de garantia estabelecidas pelas nossas Empresas de Comercialização. Eventuais avarias no aparelho durante o período de garantia serão reparadas, sem encargos para o cliente, desde que se trate dum defeito de material ou de fabricação. Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo. (Endereços no verso) Equipamento de segurança 몇 CUIDADO Os dispositivos de segurança protegem o utilizador e não podem ser alterados ou colocados fora de serviço. Regulador de pressão Antes da primeira utilização do aparelho leia o manual de instruções original e os avisos de segurança anexos. Proceda em conformidade. Guarde os dois documentos para uma utilização futura ou para o proprietário seguinte. Utilização conforme o fim a que se destina a máquina Utilizar a limpadora a vapor exclusivamente para fins domésticos. O aparelho foi concebido para os trabalhos de limpeza com vapor e pode ser utilizado com acessórios adequados, conforme descrito neste manual de instruções. Não é necessário nenhum detergente.Ter especial atenção aos avisos de segurança. Proteção do meio-ambiente Os materiais de embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem. Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Por isso, elimine os aparelhos velhos através de sistemas de recolha de lixo adequados. Muitas vezes, os aparelhos eléctricos e electrónicos contém componentes que, em caso de manuseamento incorrecto ou recolha errada, podem representar um perigo para a saúde e para o ambiente. Contudo, estes componentes são necessários para a operação adequada do aparelho. Os aparelhos assinalados com este símbolo não podem ser eliminados com o lixo doméstico. Avisos sobre os ingredientes (REACH) Informações actuais sobre os ingredientes podem ser encontradas em: www.kaercher.com/REACH Volume do fornecimento O volume de fornecimento do seu aparelho é ilustrado na embalagem. Ao desembalar verifique a integridade do conteúdo. Contacte imediatamente o vendedor, em caso de falta de acessórios ou no caso de danos de transporte. Peças sobressalentes Utilize exclusivamente peças de reposição originais da KÄRCHER. No final do presente Manual de instruções, encontra-se uma lista das peças sobressalentes. Se, numa situação de erro, se formar uma pressão excessivamente elevada, uma válvula de segurança assegura que a mesma é dissipada para o ambiente. Fusível Se, numa situação de erro, o aparelho apresentar risco de sobreaquecimento, um fusível assegura a separação do aparelho da rede. Se, numa situação de erro, o fusível ou a válvula de segurança forem accionados, contactar o serviço de assistência técnica KÄRCHER responsável. Descrição da máquina Ver figuras na página desdobrável 4 A1 Cartucho de descalcificação A2 Abertura de enchimento para água A3 Punho de transporte A4 Suporte para acessórios A5 Indicação do display Lâmpada de controlo (verde) – Tensão de rede disponível Lâmpada de controlo (vermelha) - Falta de água Lâmpada de controlo (vermelha) - Substituir o cartucho de descalcificação Tecla RESET - Ajustar a dureza da água A6 Botão – Ligar A7 Botão – Desligar A8 Suporte de estacionamento para bico de chão A9 Rodas (2 unidades) A10 Cabo de ligação à rede com ficha de rede A11 Rolo de guia

Bico de jacto pontual Escova circular Preto Escova circular Vermelho Bico de alta potência Escova circular Grande PT – 5

Bico manual Cobertura de tecido atoalhado Cobertura de microfibras

Tubos de extensão (2 tubos) Tecla de desbloqueio

Bico para o chão Grampo de fixação Pano de chão de tecido atoalhado Pano de chão de microfibras Níveis de dureza da água e impulsos de luz intermitente Aviso Informa-se a respeito da dureza da água junto dop fornecedor da água. Classe de dure- ° dH mmol/l Quantidaza de de impulsos de luz intermitente Instruções resumidas Figuras veja página 2 Figura Inserir o cartucho de descalcificação na abertura e pressionar até este estar fixo. Figura Encher, no máx., 1 litro de água de distribuição fresca no depósito de água. Figura Ligar a ficha de rede. Premir o botão Ligar, para ligar o aparelho. Figura Lâmpada de controlo brilha a verde. Depois de aprox. 30 segundos o aparelho está preparado para o funcionamento. Figura Antes do 1.º funcionamento ajustar a dureza da água. ADVERTÊNCIA Para assegurar um funcionamento ideal do cartucho de descalcificação, antes do 1.º funcionamento, o aparelho deve ser adaptado à dureza da água local. Para mais informações relativamente ao ajuste do aparelho, consultar o capítulo "Actuação do cartucho de descalcificação e ajuste da dureza da água". Figura Ligar os acessórios à pistola de vapor. Accionar a alavanca de vapor. Actuação do cartucho de descalcificação e ajuste da dureza da água Actuação do cartucho de descalcificação ADVERTÊNCIA Trabalhar apenas com o cartucho inserido. Assim que o aparelho for enchido com água e colocado em funcionamento, a actuação anti-calcário do cartucho é activada. O calcário contido na água é absorvido pelo granulado no cartucho. Deste modo evita-se uma calcificação do aparelho. Assim, não é necessário efectuar uma descalcificação adicional do aparelho. Aviso Após o contacto com a água, a cor do granulado no cartucho pode alterar-se; tal deve-se à presença de substâncias minerais na água. Esta alteração de cor não representa qualquer perigo, nem tem qualquer influência negativa sobre o aparelho, os trabalhos de limpeza ou o modo de funcionamento do cartucho.

III dura IV muito dura >21 >3,8 Intervalo entre impulsos de luz intermitente 4 segundos

Ajuste da dureza da água ADVERTÊNCIA Para assegurar um funcionamento ideal do cartucho de descalcificação, antes do 1.º funcionamento, o aparelho deve ser adaptado à dureza da água local. Este é efectuado através da tecla RESET. Notas O aparelho está ajustado de fábrica na dureza da água mais elevada (nível IV). Após a conclusão do ajuste da dureza da água, este fica gravado até ser necessário efectuar um novo ajuste (p. ex., após uma mudança). Durante o ajuste não pode ocorrer um intervalo com uma duração superior a 15 segundos. Caso contrário, o aparelho é ajustado automaticamente na última dureza da água seleccionada ou, na primeira colocação em funcionamento, é ajustado na dureza da água mais elevada. Observar o seguinte método de procedimento: Conectar o cabo de rede à rede eléctrica. Antes do ajuste o aparelho deve ser desligado. Premir a tecla RESET e manter premida durante a activação do aparelho. Após 2 segundos, a lâmpada de controlo fica intermitente e sinaliza, através da quantidade dos impulsos, o actual ajuste da dureza da água. Ao premir repetidamente a tecla RESET é alterado o ajuste do nível de dureza da água. Enquanto a tecla RESET for premida, o impulso de luz intermitente para o respectivo nível de dureza da água não é exibido. Assim que a tecla for soltada, o impulso de luz intermitente é exibido, para a indicação da dureza da água seleccionada. Assim que a dureza da água estiver ajustada no nível pretendido, manter a tecla RESET premida durante 3 segundos para gravar o ajuste. A gravação é indicada através da lâmpada de controlo da dureza da água (acende). ADVERTÊNCIA Se o aparelho for utilizado numa área com uma dureza da água diferente (p. ex., após uma mudança), é necessário ajustar novamente a dureza da água. PT – 6 Encher água Funcionamento Ver figuras na página desdobrável 3 Montar o aparelho Figura Inserir e encaixar o rolo de guia e as rodas. Figura Figura Ligar o acessório necessário (ver capítulo "Aplicação dos acessórios") com a pistola pulverizadora. Para isso, encaixar a extremidade aberta do acessório na pistola de vapor e empurrar para dentro, até a tecla de desbloqueio da pistola engatar. Figura Se necessário, utilizar os tubos de extensão. Conectar, para isso, um ou ambos os tubos de extensão com a pistola de vapor. Montar os acessórios desejados na extremidade livre do tubo de extensão. Separar os acessórios Ajustar o interruptor selector da quantidade do vapor para trás (alavanca do vapor bloqueada). Figura Para separar os acessórios, premir a tecla de desbloqueio e separar as partes. Encher o depósito de água Em caso de falta de água no depósito de água, a lâmpada de controlo vermelha, indicadora da falta de água, acende de forma permanente. Encher o depósito de água O cartucho de descalcificação permanece fixado no aparelho. Notas Encher a água através da tampa do cartucho de descalcificação. Deste modo, está sempre assegurada uma potência de vapor constante. Assim que o depósito de água estiver novamente enchido com água, a lâmpada de controlo vermelha apaga. O aparelho está equipado com uma protecção contra funcionamento a seco para a bomba. Caso se verifique um funcionamento a seco da bomba durante um tempo prolongado (p. ex., devido a um cartucho inserido de forma incorrecta), a bomba desliga e a lâmpada de controlo indicadora da falta de água fica intermitente (vermelha). Para poder operar novamente o aparelho, este deve ser desligado e novamente ligado. Ao fazê-lo, certificar que o cartucho está correctamente inserido e que há água suficiente no depósito de água. Regular a quantidade de vapor Com o interruptor selector para a quantidade do vapor é regulada a quantidade de vapor ejectado. O interruptor selector tem 3 posições: Quantidade máx. de vapor O reservatório de água pode ser enchido a qualquer altura. ADVERTÊNCIA Não utilizar água condensada da máquina de secar roupa! Não inserir produtos de limpeza ou outros aditivos (p. ex. perfume)! Encher, no máx., 1 litro de água de distribuição fresca no depósito de água. Ligar a máquina ADVERTÊNCIA Para assegurar um funcionamento ideal do cartucho de descalcificação, antes do 1.º funcionamento, o aparelho deve ser adaptado à dureza da água local. Para mais informações relativamente ao ajuste do aparelho, consultar o capítulo "Actuação do cartucho de descalcificação e ajuste da dureza da água". Colocar o aparelho sobre uma superfície firme. Ligar a ficha de rede à tomada re rede. Premir o botão Ligar, para ligar o aparelho. Lâmpada de controlo brilha a verde. Depois de aprox. 30 segundos o aparelho está preparado para o funcionamento. Aviso Durante a primeira aplicação de vapor, após retirar e recolocar do cartucho, pode acontecer que a ejecção de vapor ainda seja um pouco fraca. O aparelho necessita de um curto período de adaptação, já que primeiro o cartucho se deve encher com água. Por essa razão, no início a saída de vapor é mais irregular; podem sair apenas gotas de água individuais. A saída do volume de vapor aumenta gradualmente até ser atingido o volume máximo, após cerca de 30 segundos. Quantidade de vapor reduzida Não sai vapor - segurança infantil Aviso: A alavanca do vapor não pode ser accionada. Ajustar o interruptor selector na quantidade de vapor necessária. Ao accionar a alavanca de vapor dirija sempre a pistola de vapor contra um pano, até que o vapor saia uniformemente. Interromper o funcionamento Quando o aparelho não é utilizado durante um período superior a 20 minutos, o mesmo deve ser desligado de modo a poupar energia. Premir o botão Desligar, para desligar o aparelho. Desligar o aparelho Figura Premir o botão Desligar, para desligar o aparelho. Retirar a ficha de rede da tomada. Figura Premir a alavanca de vapor até parar de sair vapor. Agora, a caldeira está sem pressão. Ajustar a protecção infantil para trás (alavanca de vapor bloqueada). ADVERTÊNCIA No caso de uma paragem prolongada do aparelho (aprox. 2 meses), esvaziar o depósito de água. Deste modo evita-se que a água fique choca. Figura Esvaziar toda a água do depósito de água. PT – 7

Guardar a máquina Pistola de vapor Figura Figura Encaixar os tubos de extensão no suporte grande para os acessórios. Encaixar o bocal manual e o bocal de jacto pontual num tubo de extensão cada. Fixar a escova circular grande no bico de jacto pontual. Encaixar a escova circular pequena e os bicos no suporte central para acessórios. Engatar o bocal de chão no suporte de estacionamento. Enrolar a mangueira de vapor em torno dos tubos de extensão e encaixar a pistola de vapor no bocal de chão. Pode utilizar a pistola de vapor também sem acessórios como, por exemplo: – para a eliminação de ligeiros vincos de peças de roupa suspensas, aplicando vapor a uma distância de 10-20 cm. – Para a eliminação de pó nas plantas. Manter, neste caso, uma distância de 20-40 cm. – Para limpar o pó, aplicando vapor num pano e passá-lo sobre os móveis. Aplicação dos acessórios Indicações importantes para a aplicação Limpar solos Recomenda-se que o chão seja varrido ou aspirado antes de utilizar o limpador a vapor. Desta forma o chão é limpo de sujidade/partículas soltas antes da limpeza húmida. Refrescar têxteis Antes de utilizar a limpadora a vapor deve-se verificar sempre a compatibilidade num local tapado. Aplicar primeiro vapor, deixar secar e verificar de seguida eventuais alterações da cor ou forma. Limpar superfícies revestidas ou envernizadas Durante a limpeza de móveis de cozinha ou de outros quartos, portas, parquet, superfícies lacadas ou revestidas a plástico, pode dissolver-se cera, produto de polimento, revestimentos de plástico ou cor e provocar manchas. Para a limpeza destas superfícies deve-se aplicar um pouco de vapor num pano e limpar as superfícies. ADVERTÊNCIA Não direccionar o vapor contra cantos colados, visto que a cola pode dissolver-se. Não utilizar o aparelho para a limpeza de pavimentos de madeira ou parquet não selados. Limpar vidros Aquecer os vidros especialmente no Inverno e em caso de baixas temperaturas exteriores, aplicando uma leve camada de vapor em toda a superfície. Desta forma são evitadas tensões na superfície, que podem conduzir à quebra do vidro. Limpar de seguida a janela com bocal manual e cobertura. Para a remoção da água utilizar um rodo ou esfregar as superfícies com um pano. ADVERTÊNCIA Não direccionar o vapor contra locais vedados do aro da janela, de modo a evitar danos.

Bico de jacto pontual Quanto mais próximo estiver do local com sujidade, maior é o efeito de limpeza, visto que a temperatura e o vapor são mais elevados na saída dos bocais. Especialmente prático para a limpeza de locais de difícil acesso, juntas, valvularia (torneiras), escoamentos, lavatórios, WC, estoros ou aquecimentos. Antes de proceder à limpeza com vapor pode-se aplicar vinagre ou ácido cítrico em depósitos de calcário, deixar actuar durante 5 minutos e depois aplicar o vapor. Escova circular (pequena) A escova circular pode ser complementarmente montada no bocal do ponto de jacto. Com a escovagem, a sujidade mais resistente pode ser eliminada com maior facilidade. ADVERTÊNCIA Inadequado para a limpeza de superfícies sensíveis. Figura Fixar a escova circular. Bocal de alta potência O bico de alta potência pode ser complementarmente montado no bocal do ponto de jacto. O bocal de alta potência aumenta a velocidade de emissão do vapor. Assim sendo, este é adequado para a limpeza de sujidade particularmente forte e para a limpeza de cantos, juntas, etc. Figura Fixar o bico de alta potência, de acordo com a escova circular, no bico do ponto do jacto. Escova circular (grande) A escova circular pode ser montada como complemento no bico de jacto pontual. Com esta escova circular é possível limpar superfícies grandes arredondadas (p. ex., lavatório, base de chuveiro, banheira, lavatório de cozinha). ADVERTÊNCIA Inadequado para a limpeza de superfícies sensíveis. Figura Fixar a escova circular. Bico manual Figura Montar o bico manual na pistola de vapor. Colocar a cobertura por cima do bico manual. Especialmente adequado para a limpeza de pequenas superfícies laváveis, cabinas de duche e espelhos. PT – 8 Assim que o tempo de funcionamento do cartucho tiver expirado, a lâmpada de controlo "Substituir o cartucho" acende de forma permanente e o aparelho desliga-se automaticamente para evitar danos no aparelho. Inserir novo cartucho de descalcificação

Bocal para soalhos Adequado para todos os pavimentos e revestimentos de paredes laváveis como, por exemplo, pavimentos de pedra, ladrilhos e PVC. Em superfícies muito sujas passe o pano de vagar para que o vapor possa actuar mais tempo. Aviso Restos do produto de limpeza ou de emulsões de conservação que ainda se encontrem na superfície podem causar marcas durante a limpeza a vapor, as quais desaparecem após várias aplicações. Figura Fixar o pano de chão e o bocal para soalhos (pavimentos). 1 Colocar o bico para o chão no pano de chão. Consoante o equipamento - dobrar o pano de chão previamente na longitudinal. 2 Abrir os grampos de fixação. 3 Inserir as extremidades do pano nas aberturas. 4 Fechar os grampos de fixação. 몇 CUIDADO Não posicionar os dedos entre os grampos. Estacionar o bocal de chão Figura Engatar o bocal de chão no suporte de estacionamento, em caso de interrupção dos trabalhos. Conservação e manutenção Esvaziar o depósito de água ADVERTÊNCIA No caso de uma paragem prolongada do aparelho (aprox. 2 meses), esvaziar o depósito de água. Deste modo evita-se que a água fique choca. Premir o botão Desligar, para desligar o aparelho. Retirar a ficha de rede da tomada. Tirar os acessórios dos suportes para acessórios. Retirar o cartucho do aparelho. Figura Esvaziar toda a água do depósito de água. Substituir o cartucho de descalcificação ADVERTÊNCIA Os intervalos de substituição do cartucho (indicação da lâmpada de controlo) devem ser cumpridos; caso contrário, a vida útil do aparelho diminui. Se o cartucho não for substituído nos intervalos indicados, o aparelho pode sofrer danos irreparáveis. Aviso Os intervalos de substituição dependem da dureza da água local. Nas áreas onde a dureza da água é superior (p. ex., III/IV), os intervalos de substituição são maiores do que nas áreas onde a dureza da água é inferior (p. ex., I/II). Indicação da lâmpada de controlo no final do tempo de funcionamento A necessidade de substituir o cartucho é indicada pelas seguintes acções, através da lâmpada de controlo "Substituir o cartucho": Duas horas antes da expiração do tempo de funcionamento, a necessidade de substituir o cartucho é indicada através de uma luz intermitente. Uma hora antes da expiração do tempo de funcionamento, a luz intermitente da lâmpada de controlo pisca mais rapidamente. Premir o botão Desligar, para desligar o aparelho. Retirar o cartucho do aparelho. Inserir o cartucho novo no aparelho. Premir o botão Ligar, para ligar o aparelho. Premir a tecla RESET durante 4 segundos. De seguida, a lâmpada de controlo "Substituir o cartucho de descalcificação" apaga e o tempo de funcionamento do cartucho começa de novo. Deixar o aparelho aquecer. De seguida, manter a alavanca de vapor premida durante aprox. 30 segundos para purgar o cartucho. Aviso Durante a primeira aplicação de vapor, após retirar e recolocar do cartucho, pode acontecer que a ejecção de vapor ainda seja um pouco fraca. O aparelho necessita de um curto período de adaptação, já que primeiro o cartucho se deve encher com água. Por essa razão, no início a saída de vapor é mais irregular; podem sair apenas gotas de água individuais. A saída do volume de vapor aumenta gradualmente até ser atingido o volume máximo, após cerca de 30 segundos. ADVERTÊNCIA Durante a substituição do cartucho, prestar atenção para que não haja um engano e, consequentemente, seja inserido o cartucho antigo.

Conservação dos acessórios Aviso O pano de chão e a cobertura para o bico manual já estão lavados e, portanto, prontos a serem utilizados nos trabalhos com a limpiadora a vapor. Lavar os panos de chão sujos e as coberturas a 60 °C na máquina. Não utilizar amaciador, para que os panos possam absorver bem a sujidade. Os panos de tecido atoalhado podem ser secados no secador de roupa. Os panos de microfibras não podem ser secados no secador de roupa. Ajuda em caso de avarias Avarias muitas vezes têm causas simples que poderão ser eliminados seguindo as seguintes instruções. Em caso de dúvidas ou de avarias não referidas neste capítulo, consulte os nossos Serviços Técnicos autorizados. Não há vapor Lâmpada de controlo - Falta de água: acesa de forma permanente (vermelha) Não há água no depósito de água. Encher água Lâmpada de controlo - Falta de água: acesa de forma intermitente (vermelha) A protecção contra funcionamento a seco da bomba está activada. Desligar e voltar a ligar o aparelho. Certificar que o cartucho está correctamente inserido e que há água suficiente no depósito de água. PT – 9

Nenhum / pouco vapor, apesar de haver água suficiente no depósito de água O cartucho de descalcificação não está inserido ou está inserido de forma incorrecta. Inserir o cartucho ou controlar quanto a fixação correcta. O cartucho de descalcificação foi retirado durante o enchimento de água ou foi inserido um cartucho de descalcificação novo. Durante o enchimento deixar o cartucho no aparelho. Manter a alavanca de vapor permanentemente premida; após 30 segundos verifica-se a potência de vapor total. Não é possível premir a alavanca de vapor A alavanca de vapor está bloqueada com o dispositivo de bloqueio/segurança infantil. Ajustar o interruptor selector da quantidade do vapor na posição dianteira. Dados técnicos Conexão eléctrica Tensão Grau de protecção Classe de protecção

Potência de aquecimento 1900 W Pressão máxima de serviço 0,35 MPa Tempo de aquecimento Quantidade de vapor Vapor permanente Ejecção de vapor máx. 30 Segundos 40 g/min 100 g/min Capacidade de carga Depósito de água Dimensões Tempo de funcionamento do cartucho quase terminado 1,0 l Peso (sem acessórios) 3,2 kg Comprimento 360 mm Largura 236 mm Altura 252 mm Reservados os direitos a alterações técnicas! Após inserir o cartucho, manter a tecla RESET premida durante 4 segundos. O aparelho desliga automaticamente Tempo de funcionamento do cartucho terminado Inserir o cartucho novo no aparelho. Ver o capítulo "Inserir novo cartucho de descalcificação". A tecla RESET não foi premida após a substituição do cartucho. Após inserir o cartucho, manter a tecla RESET premida durante 4 segundos.
