Tipo de produto	Alto-falante embutível certificado THX Ultra2 para canal central
Marca	POLK AUDIO
Modelo	LCI-RTS-C (RTSc)
Amplificação recomendada	10 a 250 W por canal
Impedância nominal	4 Ohm
Resposta em frequência	50 Hz – 27 kHz (±3 dB)
Eficiência	92 dB (2,83 V @ 1 m)
Peso do alto-falante	3,97 kg (8,75 lb)
Peso da caixa	4,25 kg (9,25 lb)
Dimensões da caixa (altura)	61,6 cm (24,25 po)
Interruptor de atenuação do tweeter	Normal / Cut (redução dos agudos)
Grades fornecidas	Alumínio perfurado (pintável) e tecido (tingível)
Instalação	Embutida em parede ou teto; caixa incluída para conformidade THX
Cabeamento recomendado	Bitola 14 ou maior para desempenho ideal
Garantia dos alto-falantes e caixa	5 anos (peças e mão de obra)
Garantia dos componentes eletrônicos	3 anos (não aplicável para este modelo passivo)
Manutenção e limpeza	Limpar com pano seco; pintura da grade de alumínio com aerossol
Segurança	Não expor à água; confiar reparos a um profissional
Reparabilidade	Peças de reposição disponíveis no serviço ao cliente Polk Audio
Informações gerais	Projetado para sistema THX Ultra2; nível de pressão sonora elevado – risco auditivo

Perguntas frequentes - LCI-RTS-C POLK AUDIO

Qual é a diferença entre os alto-falantes RTSc e RTSfx?

O RTSc é projetado para o canal central de um sistema THX Ultra2, enquanto o RTSfx é destinado aos canais surround. O RTSc tem eficiência de 92 dB e peso de 3,97 kg, enquanto o RTSfx tem 88 dB e 4,88 kg. O RTSfx possui ainda um interruptor Solid/Diffuse e um interruptor Wall Dist..

Como instalar o alto-falante LCI-RTS-C em uma parede existente?

Use o gabarito fornecido (para RTSfx, não incluso para RTSc) para marcar a abertura. Corte com uma serra para drywall. Certifique-se de que não haja montantes, fios elétricos ou encanamentos atrás. Passe o cabo (bitola 14 ou maior) e fixe o alto-falante usando o sistema Stud-Lock (para RTSfx) ou diretamente (RTSc).

Como pintar a grade de alumínio?

Remova a grade pressionando os parafusos dos pinos. Remova a tela interna. Use o protetor de pintura fornecido para proteger os transdutores. Aplique finas camadas de tinta em aerossol – não use pincel. Deixe secar, depois recoloque a tela e reinstale a grade encaixando-a delicadamente.

O que significam as posições 'Solid' e 'Diffuse' no RTSfx?

A posição Diffuse cria uma nuvem sonora sem fonte precisa, ideal para um efeito surround envolvente. A posição Solid torna os efeitos mais direcionais e localizáveis. Para sistemas THX Ultra2, a posição Solid é recomendada.

Como ajustar o interruptor de atenuação do tweeter?

Se seu ambiente tem superfícies muito refletivas (paredes nuas, pisos duros), o som pode parecer muito agudo. Ajuste o interruptor para Cut para reduzir o nível do tweeter sem afetar a resposta em frequência, obtendo um som mais quente e natural. Caso contrário, deixe em Normal.

Qual é a garantia do alto-falante LCI-RTS-C?

A Polk Audio garante os alto-falantes, filtros e caixas contra defeitos de materiais e mão de obra por 5 anos a partir da compra original. Os componentes eletrônicos (não presentes aqui) são garantidos por 3 anos. Guarde seu recibo e registre o produto no site da Polk Audio dentro de 10 dias após a compra.

Posso usar este alto-falante como surround?

O modelo RTSc é otimizado para o canal central. Para surround, use o modelo RTSfx que possui interruptores específicos (Solid/Diffuse, Wall Dist.) para posicionamento surround. O RTSc pode tecnicamente ser usado em outros lugares, mas o desempenho não será ideal.

Como limpar o alto-falante?

Use um pano seco para limpar a superfície. Nunca use produtos líquidos ou abrasivos. Para a grade de tecido, um espanador suave é suficiente. Se precisar pintar a grade de alumínio, siga as instruções de pintura.

Qual bitola de cabo usar para a instalação?

Para distâncias menores que 8 m, use bitola 18 ou 16. Entre 8 e 15 m: 16 ou 14. Entre 15 e 22 m: 14 ou 12. Acima de 22 m: 12. Uma bitola maior (14 ou mais) é recomendada para qualidade sonora ideal.

Como evitar danos auditivos com este alto-falante?

Os alto-falantes Polk podem gerar níveis de som muito altos. Limite a exposição prolongada a mais de 85 dB. Use volume razoável e faça pausas. A Polk Audio não se responsabiliza por perda auditiva devido ao uso inadequado.

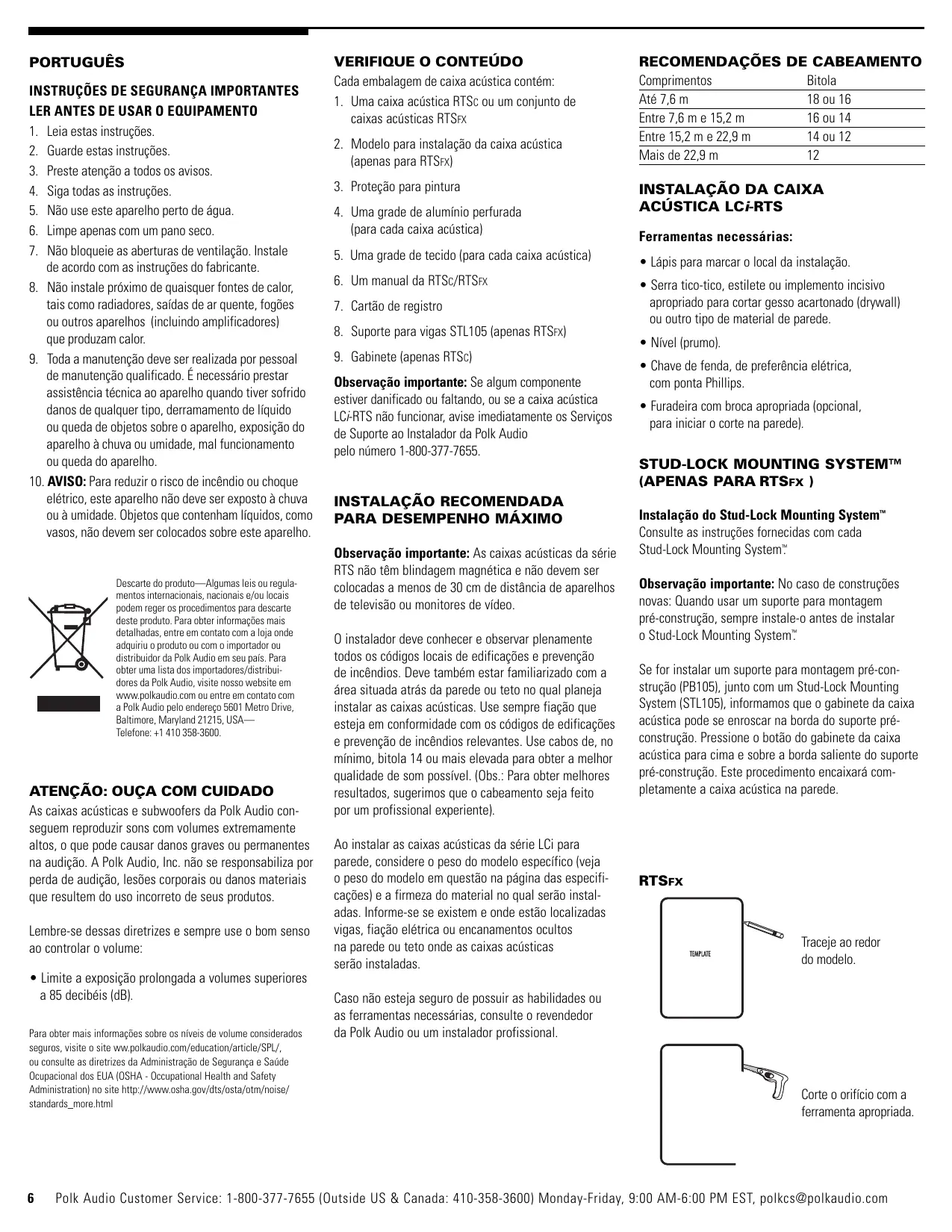

MANUAL DE UTILIZADOR LCI-RTS-C POLK AUDIO

Caixas acústicas Reference de alto desempenho para sistemas de cinema em casa

1. Leia estas instruções.
2. Guarde estas instruções.
3. Preste atenção a todos os avisos.
4. Siga todas as instruções.
5. Não use este aparelho perto deágua.
6. Limpe apenas com um pano seco.
7. Nãobloqueieasaberturasdeventilacao.Instale deacordo comasinstruçõesdofabricante.
8. Não instale proxies de quaisquer fontes de calor, tais como radiadores, saidas de ar quente, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.
9. Toda a manutenção deve ser realizada por pessoal de manutenção especialico. É necessário prestar assistência técnica ao aparelho quando tiver sofrido danos de qualquer tipo, derramamento de liquido ou queda de objetivos sobre o aparelho, exposicao do aparelho à chuva ou umidade, mal funcimento ou queda do aparelho.
10. AVISO: Para reduzir o risco de incendio ou comoque elétrico, este aparelho não deve ser exposto à chuva ou à umidade. Objetos que contenham他们在, como vasos, não devem ser colocados sobre este aparelho.

Descarte do produits—Algumas leis ou regula-mentos internacionais,{nacionais e/ou locais podem reger os procedimentos para descarte除去;. Para obter informacoes mais detalhadas, entre em contato com a loja onde adquiriu o produits ou com o importador ou distribuidor da Polk Audio em seu País. Para obter uma lista dos importadores/distribu-dores da Polk Audio, visite/DDs website em www.polkaudio.com ou entre em contacto com a Polk Audioleo endereço 5601 Metro Drive, Baltimore, Maryland 21215, USA—Telephone: [phone].

ATENÇA: OUÇA COM CUIDADO

As caixas acústicas e subwoofoers da Polk Audio seguem reproducir sons com volumes extremamente altos, o que pode causar danos graves ou permanentes na audiência. A Polk Audio, Inc. não se responsabiliza por perda de audiência, lesões corporais ou danos materiais que resultem do uso incorreto de seuicos produits.

Lembre-se dessas diretrizes e sempre use o bom senso ao controlar o volume:

• Limita a exposicao prolongada a volumes superiores a 85 decibés (dB).

Para obter mais informações sobre os niveis de volume considerados seguros, visite o site www.polkaudio.com/education/article/SPL/, ou consulta as diretrizes da Administração de Segança e Saude Ocupacional dos EUA (OSHA - Occupational Health and Safety Administration) no site http://www.osha.gov/dts/osta/otm/noise/ standards_more.html

VERIFIQUE O CONTEUDO

Cada embalagem de caixa acústica contente:

1. Uma caixa acústica RTSc ou um Conjunto de caixas acústicas RTFx
2. Modelo para instalação da caixa acústica (apenas para RTSFX)
3. Proteção para pintura
4. Uma grade de alúnio perfurada (para cada caixa acústica)
5. Uma grade de tecido (para cada caixa acústica)
6. Um manual da RTSc/RTSfx
7. Cartão de registrar
8. Suporte para vigas STL105 (apenas RTSFx)
9. Gabinete (apenas RTSc)

Observação importante: Se algo componente estiver danificado ou faltando, ou se a caixa acústica LCI-RTS não funciona, àsise imeditamente os Serviços de Suporte ao Instalador da Polk Audio pelo número 1-800-377-7655.

INSTALAÇÃO RECOMENDADA PARA DESEMPENHO MAXIMO

Observação importante: As caixas acústicas da série RTS não têm blindagem magnética e não devem ser colocadas a menos de 30 cm de distência de apareiros de televisão ou monitores de video.

O instalador deve conhecer e observarhlenamente todos os@c Rodrigos locais de edificacoes e prevencao de incendios. Deve tambem estar familiarizo com a area situada atras da parede ou toto no qual planeja instalar as caixas acusticas.Use sempre fiaço que esteja em conformidade com os@c Rodrigos de edificacoes e prevencao de incendios relevantes.Use cabos de, no minimum, bitola 14 ou mais eleva para obter a melhor qualida de som possivel.(Obs.: Para obter melhores resultados, sugerimos que o cabamento sera feito por um professional experiente).

Ao instalar as caixas acusticas da série LCi para parede, considere o peso do modelo especico (veja o peso do modelo em question na网页a das espacificações) e a firmeza do material no qual sera instaladas. Informe-se se existem e onde estar localizadas vigas, fiaçao elétrica ou encanamentos ocultos na parede ou teto onde as caixas acusticas sera instaladas.

Casno não esteja seguro de possuir as habilidades ou as ferramentas necessarias, consulte o revendedor da Polk Audio ou um instalador professionnel.

RECOMENDAÇÖNES DE CABEAMENTO

INSTALAÇÃO DA CAIXA ACUSTICA LCI-RTS

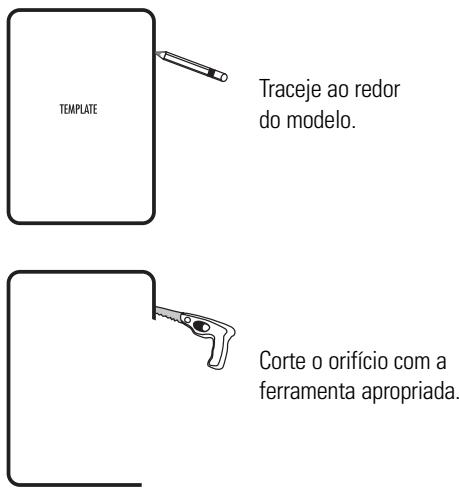

Ferramentas nécessarias:

• Lápis para marcar o local da instalação.
• Serra tico-tico, estilete ou implemento incisivo apropriado para cortar gesso acartonado (drywall) ou除外 tipo de material de parede.
• Nivel (prumo).
• Chave de fenda, de preferênciaétrica, com ponta Phillips.
• Furadeira com broca apropriada (optional, para inicia o corte na parede).

Consulte as instruções fornecidas com cada Stud-Lock Mounting System.

Observação importante: No caso de construções novas: quando usar um suporte para montagem pré-construição, sempre instale-o antes de instalar o Stud-Lock Mounting System.

Se for instalar um suporte para montagem pré-construção (PB105), jusqu'à um Stud-Lock Mounting System (STL105), informamos que o gabinete da caixa acústica pode se enroscar na borda do suporte pré-construção. Pressione o botão do gabinete da caixa acústica para cima e sobre a borda saliente do suporte pré-construção. Este procedimento encaixará Completely a caixa acústica na parede.

RTSFX

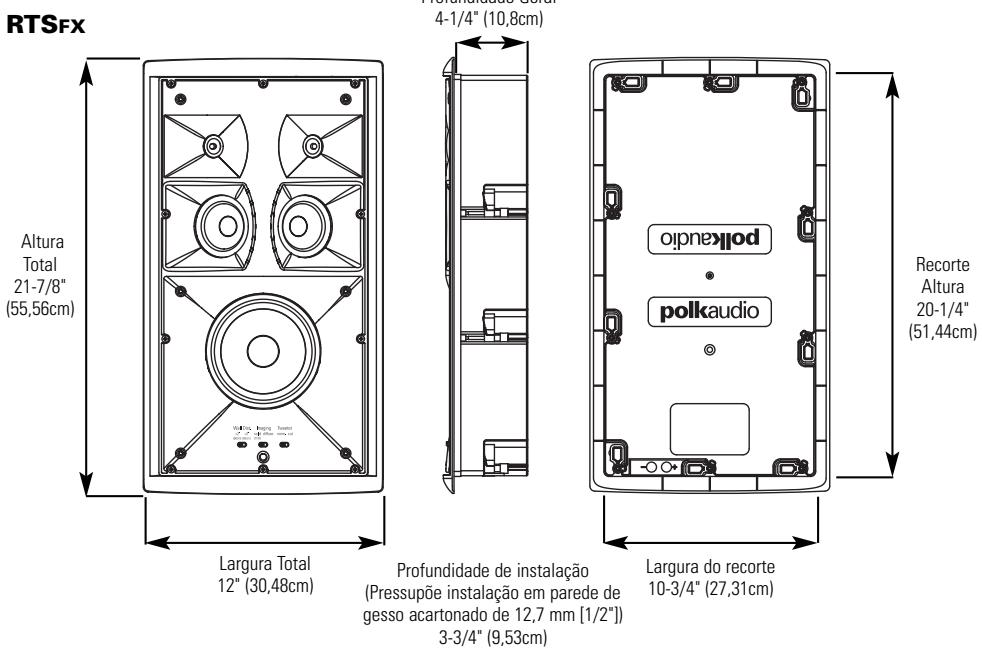

DIMENSOES FISICAS

Note: A caixa acústica RTSc foi projetada para ser usada como um canal central THX,送去 instalada entre vigas com 41 cm (16 pol.) de distência entre si (medida a partir do centro das vigas).

GABINETE DA RTSc

Este gabinete destinà-se apenas a novas construções. O gabinete deve ser uso para que a RTSc aparece desempenho a nível dos padrões THX®certificados.

Altura Total 24-1/4" (61,6cm)

Profundidade medida a partir da parte traseira do gabinete, até a fronte 8,57cm (3-3/8")

ESPECIFICAÇÉS

Modelo	RTSc
Amplificação recomendada (W/chanal)	10-250W
Impedência (nominal)	4 Ohms
Resposta de frequência (+/- 3 dB)	50Hz - 27kHz (80Hz-26kHz)
Eficiência (2,83 V a 1 M)	92db
Peso da Unidade Gabinete	8,75 lbs. (3,97kg) 9,25 lbs. (4,25kg)

Modelo	RTSFX
Amplificação recomendada (W/chanal)	10-250W
Impedência (nominal)	4 Ohms
Resposta de frequência (+/- 3 dB)	50Hz - 27kHz (80Hz-26kHz)
Eficiência (2,83 V a 1 M)	88db
Peso da unidade	10,75 lbs. (4,88kg)

POSCIONAMENTO DAS CAIXAS ACUSTICAS

A caixa acústica Polk Audio RTSFx Surround proportora opções praticamente infinitas de posicionamento. Entretanto, lembre-se de que é preciso planejar com atençao onde as caixas surround serao posicionadas, pois a instalacao exige que sera feito um buraco na parede ou no teto.

Orientation esquerda/direita: As caixas acusticas RTSfx Surround tem uma orientacao esquerda/direita, e cada unidade está claramente marcada no sonoflector para instalacao a direita ou a esquerda. As posicaoes direita e esquerda são definidas a partir da area ocupaçaelo ouvinte, olhando para o canal central doSYSTEMA.

REPRODUÇÃO SONORA Chave Sólda/Difusa (apenas RTSFx)

As caixas acústicas RTSFx Surround Offerecem padões de reprodução sonora "Sólida" e "Difusa" que podem ser comutados para Criar o efeito surround desejado.

Uma reproducao "Difusa"cria una "nuvem"sonora. Pense no efeito como sons ambientais que envolvm o ambiente ao seu redor.

Uma reproducao "Sólida"cria um som mais preciso. O som é mais direcional e localizzato.

Os sistemas THX® Ultra2 requirem a configuração "Sólida".

No fim das contas, você é a pessoa que pode avaliar melhor que tipo de reprodução sonora prefer.

O diagrama do ambiente representa um posicionamento ideal de todas as caixas acusticas em umsystema 6.1 ou 7.1.

RECOMENDACOs DE CONFIGURAÇÃO

Localização da RTSfx surround de parede

Caixas acústicas surround posiconadas proxies, diretamente nas laterais, da area ocupa das ouvintes, e a aproximadamente 1,8 m acima do piso.

Caixas acústicas surround posiconadas detrás da area ocupaçaços ouvintes e a aproximadamente 1,8 m acima do piso.

Recomendaçao de reproducao sonora

Difusa

Sólida

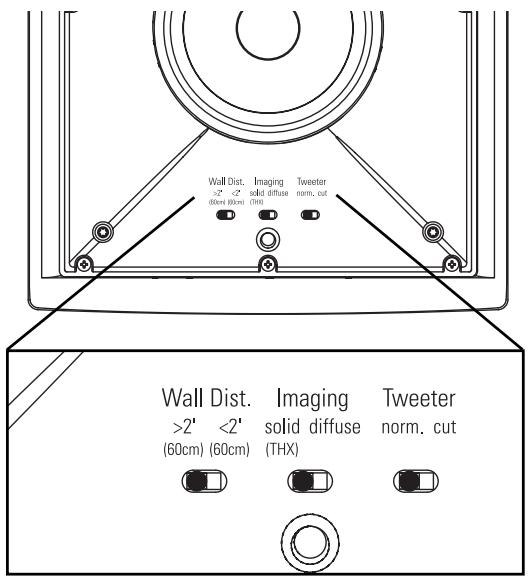

RTSc/RTSFX CONTROLES AMBIENTAIS

Chave Do Tweeter (RTSc/RTSfx)

Se o ambiente onde o som sera reproduzido tiver muita reflexao, divisórias ou paredes lisas de Sheetrock (gesso ou material acartonado), piso de madeira e moveris sem estofamento, o som sera excessivamente "vindo" e sem naturalidade. A seleção do ajuste "cut," compensa oefeito da reflexividade em ambientes com estas caracteristicas. A atenuação do tweeter neutraliza a responsta acústica do ambiente, sem prejudicar as altas freqüências, resultando emsons mais realísticos e reprodução mais précisa.

Chave de compensação de distência da parede (RTSFX)

Caixas acústicas de parede e toto são exceptionais quando posicionadas a mais de 60 cm de distência das paredes laterais. Se as opções de posicao-amento foram limitadas e as caixas acústicas de parede precisarem ser instaladas a menos de 60 cm de distência das paredes laterais, aproximidade da superficie pode resultar em um "salto" na responça entre 50Hz e 200Hz . Isto pode fazer com que o som das caixas acústicas de parede aparece reverberação. A chave de compensação de distência da parede neutraliza a responça e elimina a reverberação, sem sacrificar a reprodução de graves profundos,resultando emsons mais naturais.

Se a caixa acústica estiver a menos de 60 cm de distência de uma parede: Se a caixa acústica estiver a menos de 60 cm de distência de uma parede, ative a chave de compensação de distência da parede ("Wall Dist.") para que coincida com o ajuste <2>. Recomendamos que a caixa acústica fique a 60 cm de distência das paredes laterais.

RTSc/RTSFX DESEMPENHO THX® ULTRA2

Para obter desempo Hen THX Ultra2, use a grade de tecido; colque a chave do tweeter (RTSc/RTSfx) na posicao "normal;" na RTSfx, colque a chave de compensação de distência da parede na posicao acima de 60 cm (>2) .

RTSFX

PINTURA DAS GRADES DE PAREDE

Pintura das grades de parede

A RTSc/RTSfx é fornecida com两大 grades: uma de alumínio perfurado e a outras de plástico revestido com tecido. A grade de alumínio perfurado pode ser pintada e a de tecido pode ser tingida.

Ferramentas nécessarias:

1. Tinta de sua preferência (as grades devem ser pintadas com tinta spray).
2. Um clipe para papel ou saca-rolhas (para remover a grade).
3. Fita crepe.
4. Proteção para pintura (fornecida; cobre as partes que não podem ser pintadas).

Preparation:

1. Separe os componentes da caixa acústica. Se a caixa acústica não estiver instalada, boa empurar os parafusos de fixação pararente paraolarir a grade da caixa acústica de dentro para fora.
2. Retire o revestimento de tecido da parte interna da grade.
3. Ao pintar a moldura da caixa acústica, use as proteções para pintura fornecidas para cobrir a fronte da unidade e proteger os alto-falantes e os sonoflectores. Isto pode ser feito(before de a caixa acústica ter sido instalada na parede (se, por exemplo, as paredes precisarem ser pintadas). Se não tiver proteções para pintura, cubra com cuidado os componentes da caixa acústica usingo papel e fita crepe. Use um clipe para papel para retiring a grade.

RTSc

GRADE DE TECIDO DA RTSc/RTSfx

Remoção da grade de tecido:

A grade de tecido da RTSc/RTSfx se encaixa perfeitamente no sonoflector da caixa acústica. Se a grade da unidade for de tecido, tenha muito cuidado ao remove-la.

Observação importante: Nunca use qualquer tipo de ferramenta, como clipe metalico, para退市ar a grade, poi poderá rasgar o tecido.

Use as mês (deposé de lavá-las), segurar a mol- dura da grade próxico deinous de seu encaixes de instalação e puxando a moldurafirmamente para fora do sonoflector.

Pintura da grade de alúnio perfurada:

A grade da caixa acústica da série LCi é pintada de maneira homogênea com uma sinainta protetora.
Esta sinainta constitui uma base ideal para aplicação de outras tintas.

1. Pinte a grade.

Obs.: As grades devem ser pintadas com tinta spray. Não use pincel e tinta. Tintas espessas aplicadas com pincel podem entupir as perfurações da grade. Aplique camadas finas de tinta spray. Para pintar usingo um compressor e pistola de pintura, use o ajuste para spray maisinely e difuso. Tome cuidado para não encher as perfurações da grade com tinta.

1. Quando a tinta estiver totalmente seca, reinstale com cuidado a grade encaixando-a na reentrancia até que fique apenas apoiada na moldura. Começando em um dos cantos, empurre peu a pouco a grade contra a chanfradura de encaixe da grade, até percorrer todo o perímetro da moldura. Proceda com cuidado, poi a grade pode entortar fácilmente se for manuseada com rispidez. Quando a grade estiver completeness encaixa, você sentrá uma "pressão" positiva.

Pintura da moldura:

1. Aplique tinta as partes expostas (descobertas).
   Aplique duas ou mais mês de tinta.
2. quando a tinta estiver totalmente seca, retire o material de proteção.

DEUTSCH

"Polk Audio" é uma marca comercial da Britannia Investment Corporation.
