MANUALE UTENTE LCI-RTS-C POLK AUDIO

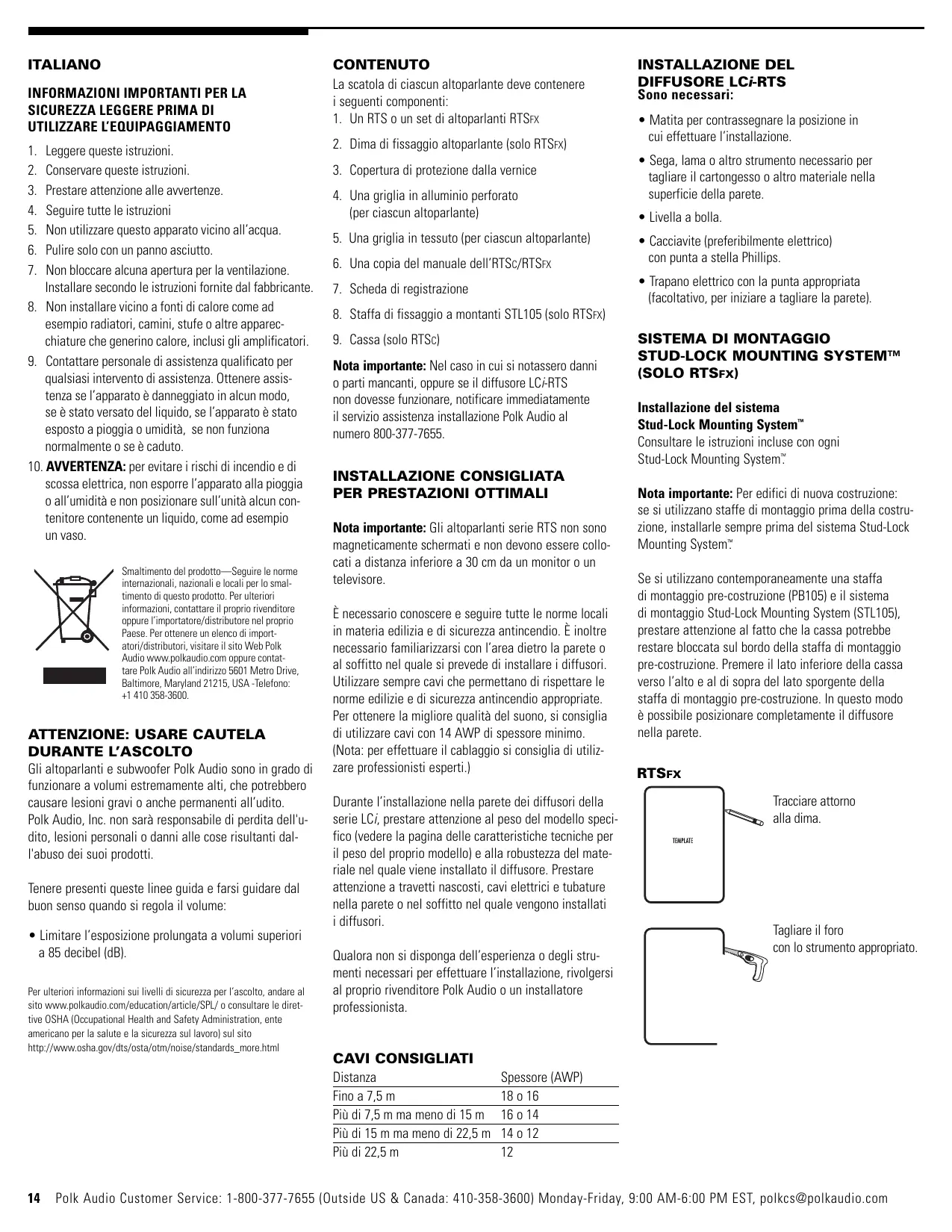

Leggere queste istruzioni. Conservare queste istruzioni. Prestare attenzione alle avvertenze. Seguire tutte le istruzioni Non utilizzare questo apparato vicino all’acqua. Pulire solo con un panno asciutto. Non bloccare alcuna apertura per la ventilazione. Installare secondo le istruzioni fornite dal fabbricante.

8. Non installare vicino a fonti di calore come ad

esempio radiatori, camini, stufe o altre apparecchiature che generino calore, inclusi gli amplificatori.

9. Contattare personale di assistenza qualificato per

qualsiasi intervento di assistenza. Ottenere assistenza se l’apparato è danneggiato in alcun modo, se è stato versato del liquido, se l’apparato è stato esposto a pioggia o umidità, se non funziona normalmente o se è caduto.

10. AVVERTENZA: per evitare i rischi di incendio e di

scossa elettrica, non esporre l’apparato alla pioggia o all’umidità e non posizionare sull’unità alcun contenitore contenente un liquido, come ad esempio un vaso. Smaltimento del prodotto—Seguire le norme internazionali, nazionali e locali per lo smaltimento di questo prodotto. Per ulteriori informazioni, contattare il proprio rivenditore oppure l’importatore/distributore nel proprio Paese. Per ottenere un elenco di importatori/distributori, visitare il sito Web Polk Audio www.polkaudio.com oppure contattare Polk Audio all’indirizzo 5601 Metro Drive, Baltimore, Maryland 21215, USA -Telefono: +1 410 358-3600.

ATTENZIONE: USARE CAUTELA

Gli altoparlanti e subwoofer Polk Audio sono in grado di funzionare a volumi estremamente alti, che potrebbero causare lesioni gravi o anche permanenti all’udito. Polk Audio, Inc. non sarà responsabile di perdita dell'udito, lesioni personali o danni alle cose risultanti dall'abuso dei suoi prodotti. Tenere presenti queste linee guida e farsi guidare dal buon senso quando si regola il volume:

• Limitare l’esposizione prolungata a volumi superiori a 85 decibel (dB). Per ulteriori informazioni sui livelli di sicurezza per l’ascolto, andare al sito www.polkaudio.com/education/article/SPL/ o consultare le direttive OSHA (Occupational Health and Safety Administration, ente americano per la salute e la sicurezza sul lavoro) sul sito http://www.osha.gov/dts/osta/otm/noise/standards_more.html

CONTENUTO La scatola di ciascun altoparlante deve contenere i seguenti componenti:

1. Un RTS o un set di altoparlanti RTSFX

2. Dima di fissaggio altoparlante (solo RTSFX)

3. Copertura di protezione dalla vernice

4. Una griglia in alluminio perforato

(per ciascun altoparlante)

5. Una griglia in tessuto (per ciascun altoparlante)

6. Una copia del manuale dell’RTSC/RTSFX

7. Scheda di registrazione

8. Staffa di fissaggio a montanti STL105 (solo RTSFX)

9. Cassa (solo RTSC)

Nota importante: Nel caso in cui si notassero danni o parti mancanti, oppure se il diffusore LCi-RTS non dovesse funzionare, notificare immediatamente il servizio assistenza installazione Polk Audio al numero 800-377-7655. INSTALLAZIONE CONSIGLIATA

PER PRESTAZIONI OTTIMALI

Nota importante: Gli altoparlanti serie RTS non sono magneticamente schermati e non devono essere collocati a distanza inferiore a 30 cm da un monitor o un televisore. È necessario conoscere e seguire tutte le norme locali in materia edilizia e di sicurezza antincendio. È inoltre necessario familiarizzarsi con l’area dietro la parete o al soffitto nel quale si prevede di installare i diffusori. Utilizzare sempre cavi che permettano di rispettare le norme edilizie e di sicurezza antincendio appropriate. Per ottenere la migliore qualità del suono, si consiglia di utilizzare cavi con 14 AWP di spessore minimo. (Nota: per effettuare il cablaggio si consiglia di utilizzare professionisti esperti.) Durante l’installazione nella parete dei diffusori della serie LCi, prestare attenzione al peso del modello specifico (vedere la pagina delle caratteristiche tecniche per il peso del proprio modello) e alla robustezza del materiale nel quale viene installato il diffusore. Prestare attenzione a travetti nascosti, cavi elettrici e tubature nella parete o nel soffitto nel quale vengono installati i diffusori. Qualora non si disponga dell’esperienza o degli strumenti necessari per effettuare l’installazione, rivolgersi al proprio rivenditore Polk Audio o un installatore professionista. CAVI CONSIGLIATI Distanza Fino a 7,5 m Più di 7,5 m ma meno di 15 m Più di 15 m ma meno di 22,5 m Più di 22,5 m INSTALLAZIONE DEL DIFFUSORE LCi-RTS Sono necessari:

• Matita per contrassegnare la posizione in cui effettuare l’installazione.
• Sega, lama o altro strumento necessario per tagliare il cartongesso o altro materiale nella superficie della parete.
• Cacciavite (preferibilmente elettrico) con punta a stella Phillips.
• Trapano elettrico con la punta appropriata (facoltativo, per iniziare a tagliare la parete).

SISTEMA DI MONTAGGIO

STUD-LOCK MOUNTING SYSTEM™

(SOLO RTSFX) Installazione del sistema Stud-Lock Mounting System™ Consultare le istruzioni incluse con ogni Stud-Lock Mounting System™. Nota importante: Per edifici di nuova costruzione: se si utilizzano staffe di montaggio prima della costruzione, installarle sempre prima del sistema Stud-Lock Mounting System™. Se si utilizzano contemporaneamente una staffa di montaggio pre-costruzione (PB105) e il sistema di montaggio Stud-Lock Mounting System (STL105), prestare attenzione al fatto che la cassa potrebbe restare bloccata sul bordo della staffa di montaggio pre-costruzione. Premere il lato inferiore della cassa verso l’alto e al di sopra del lato sporgente della staffa di montaggio pre-costruzione. In questo modo è possibile posizionare completamente il diffusore nella parete. RTSFX Tracciare attorno alla dima. Tagliare il foro con lo strumento appropriato. Spessore (AWP) 18 o 16 16 o 14 14 o 12

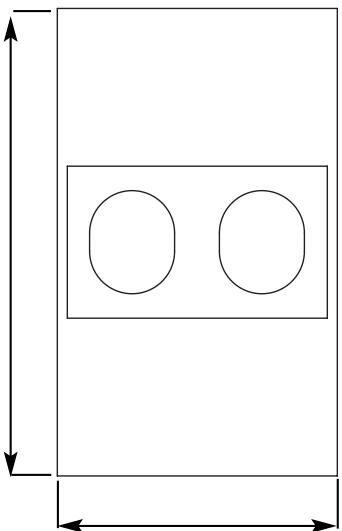

Polk Audio Customer Service: 1-800-377-7655 (Outside US & Canada: 410-358-3600) Monday-Friday, 9:00 AM-6:00 PM EST, polkcs@polkaudio.com DIMENSIONI FISICHE Profondità Complessiva 3-3/8" (8,57cm) RTSC Altezza dell’apertura 7-5/8" (19,5cm) Altezza generale 8-15/16" (22,6cm) Larghezza generale 15-5/8" (39,7cm) Profondità di fissaggio: (su cartongesso da 12,7 mm) 2-7/8" (7,3cm) Larghezza dell’apertura 13-1/8" (33,34cm) CARATTERISTICHE TECNICHE Nota bene: l’altoparlante RTSc è concepito per l’uso come diffusore del canale centrale THX® ed è costruito in modo da essere fissato tra montanti distanti 40,6 cm tra di loro. CASSA RTSC Questa cassa va adoperata solo per un impianto nuovo. La cassa permette all’RTSC di funzionare a norma THX®. Altezza generale 24-1/4" (61,6cm) Larghezza generale 14" (35,56cm) Profondità misurata dalla parte posteriore a quella anteriore della cassa: 8,57 cm. Profondità Complessiva 4-1/4" (10,8cm) RTSFX Altezza generale 21-7/8" (55,56cm) Modello RTSC Amplificazione consigliata (W per canale) 10-250W Impedenza (nominale) 4 Ohms Risposta in frequenza (+/-3 dB) 50Hz – 27kHz (80Hz-26kHz) Efficienza (2,83 V a 1 M) 92db Peso del diffusore Cassa 8,75 lbs. (3,97kg) 9,25 lbs. (4,25kg) Modello RTSFX Amplificazione consigliata (W per canale) 10-250W Impedenza (nominale) 4 Ohms Risposta in frequenza (+/-3 dB) 50Hz – 27kHz (80Hz-26kHz) Efficienza (2,83 V a 1 M) 88db Peso del diffusore 10,75 lbs. (4,88kg) Altezza dell’apertura 20-1/4" (51,44cm) Larghezza generale 12" (30,48cm) Profondità di fissaggio: (su cartongesso da 12,7 mm) 3-3/4" (9,53cm) Larghezza dell’apertura 10-3/4" (27,31cm) For more information visit our website at www.polkaudio.com

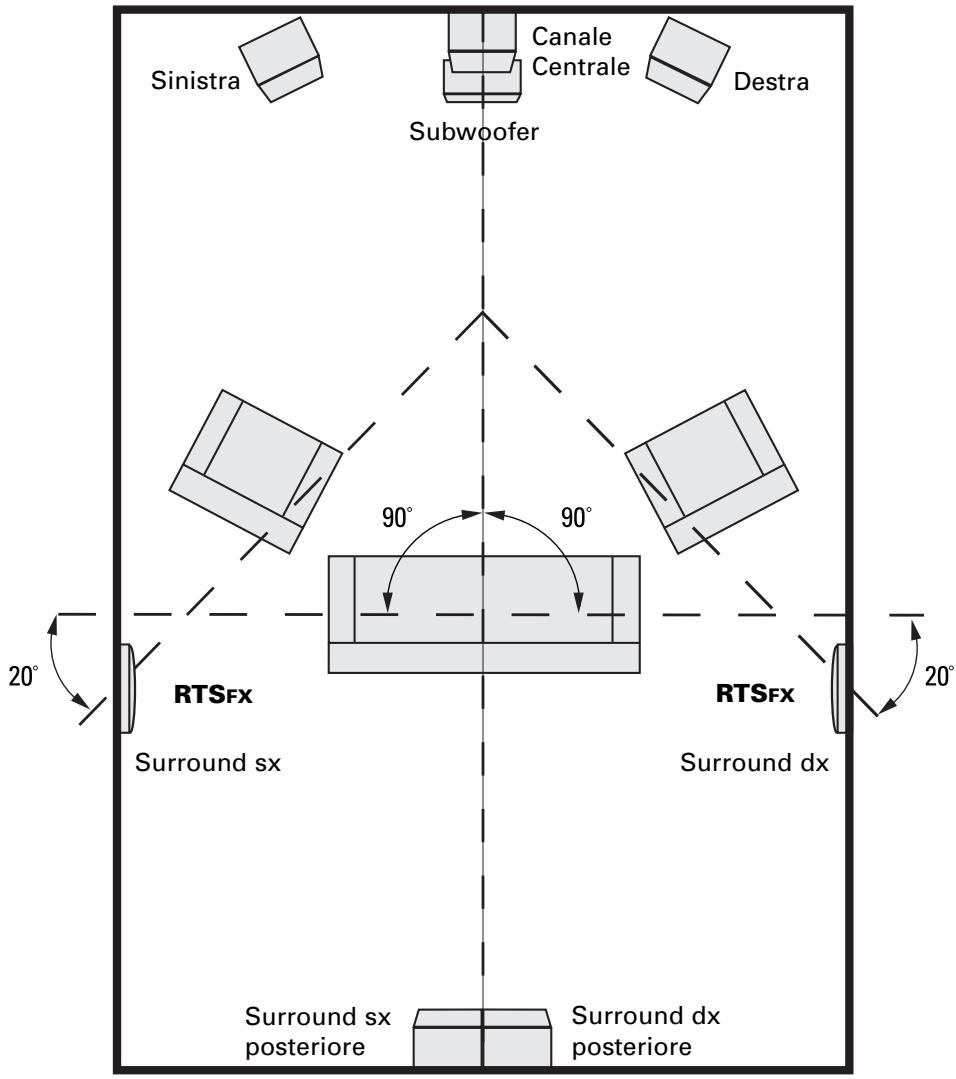

COLLOCAZIONE DEGLI ALTOPARLANTI Gli altoparlanti surround Polk Audio RTSFX possono essere collocati pressoché ovunque; occorre tuttavia valutare attentamente il punto prescelto in quanto l’installazione richiede di praticare un foro nella parete o nel soffitto. Canale Centrale Sinistra Destra Subwoofer Orientamento a sinistra/destra: Gli altoparlanti surround RTSFX prevedono un orientamento a sinistra/ destra e il diaframma di ciascun altoparlante è chiaramente contrassegnato per indicare l’installazione a sinistra o a destra; queste due direzioni sono definite in relazione all’area di ascolto, osservando il canale centrale dell’impianto. IMMAGINE AUDIO Selettore “Solida/Diffusa” (solo RTSFX) Gli altoparlanti surround RTSFX permettono di scegliere tra un’immagine “Solida” e una “Diffusa” per creare l’effetto surround desiderato. Un’immagine “Diffusa” corrisponde a una distribuzione sonora uniforme: il suono “circonda” l’ascoltatore. Un’immagine “Solida” corrisponde a una distribuzione sonora più direzionale e localizzata. RTSFX RTSFX Surround sx Surround dx L’impostazione “Solida” è necessaria per gli impianti THX® Ultra2. Spetta all’utente prendere la decisione finale riguardo all’immagine surround adatta. Il disegno schematico della sala rappresenta la disposizione ideale di tutti gli altoparlanti di un impianto 6.1 o 7.1. Surround sx posteriore Surround dx posteriore

CONSIGLI PER LA DISPOSIZIONE

Disposizione dei surround da parete RTSFX Gli altoparlanti surround devono essere in prossimità, direttamente ai lati dell’area di ascolto e a circa 1,8 metri dal pavimento. Altoparlanti surround situati dietro l’area di ascolto e a circa 1,8 metri dal pavimento.

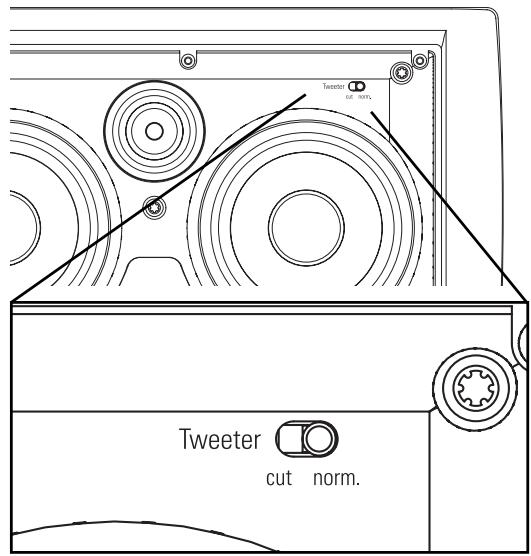

ACUSTICO Interruttore del Tweeter (RTSC/RTSFX) Se la sala ha superfici molto riflettenti-pareti di cartongesso, parquet, mobili non imbottiti-il suono sarà eccessivamente “vivace” e artificioso. Per compensarlo, è possibile introdurre una certa attenuazione inserendo un tweeter; selezionando l’apposita impostazione si ottiene un suono più “caldo” e realistico e un’immagine audio più accurata senza compromettere la risposta alle frequenze più alte. Interruttore di distanza dalla parete (RTSFX) Gli altoparlanti da parete e da soffitto offrono risultati ottimali se sono collocati a più di 60 cm di distanza dalle pareti laterali; se non è possibile disporli soddisfacendo questa condizione, la prossimità della superficie può far diventare “rumorosa” la risposta in frequenza tra 50 e 200 Hz: gli altoparlanti da parete generano rimbombi. L’apposito interruttore regolarizza la risposta eliminando la rumorosità senza compromettere la risposta ai bassi; si ottiene così un suono più realistico Se gli altoparlanti sono situati a una distanza inferiore a 60 cm da una parete: azionare l’apposito interruttore (“Wall Dist.”) per compensare l’effetto. La distanza consigliata per gli altoparlanti dalle pareti laterali è di almeno 60 cm. Prestazioni RTSC/RTSFX THX® Ultra2 Per ottenere prestazioni THX® Ultra2, adoperare la griglia in tessuto e portare l’interruttore del tweeter (RTSC/RTSFX) sulla posizione “normale;” sull'RTSFX, portare l’interruttore di distanza dalla parete sulla posizione corrispondente a una distanza maggiore di 60 cm. VERNICIATURA DELLE

MASCHERINE DA PARETE

Verniciatura delle mascherine da parete Il RTSC/RTSFX viene fornito con due mascherine, una in alluminio perforato e l’altra in plastica ricoperta di tessuto. La mascherina in alluminio perforato può essere verniciata, mentre la mascherina in tessuto può essere tinta. Strumenti necessari:

1. Vernice (utilizzare verniciatura

a spruzzo per le mascherine).

2. Una graffetta o un cavatappi (per

rimuovere la mascherina verniciabile).

3. Nastro adesivo protettivo.

4. Copertura per verniciatura (inclusa,

copre le parti da non verniciare). Preparazione:

1. Separare le parti del diffusore. Se il diffusore non è

ancora installato, rimuovere la mascherina premendo semplicemente le viti di contatto in avanti per separare la mascherina dal diffusore dall’interno.

2. Rimuovere il filtro in tessuto dall’interno

3. Quando si vernicia la cassa del diffusore, utilizzare

le coperture per verniciatura incluse per coprire la parte anteriore dei diffusori per proteggere i driver e i baffle. Ciò può essere fatto anche quando il diffusore è montato nella parete (per esempio quando si vernicia la stanza). Se le coperture non fossero più disponibili,coprire attentamente i componenti del diffusore utilizzando carta e nastro adesivo protettivo. Per rimuovere la mascherina, utilizzare una graffetta. RTSFX RTSC

GRIGLIA IN TESSUTO RTSC/RTSFX

Rimozione della griglia in tessuto La griglia in tessuto RTSC/RTSFX aderisce al diaframma dell'altoparlante; se la si usa, procedere con estrema cautela quando la si deve rimuovere. Importante: Non utilizzare mai un oggetto, come una graffetta, per rimuovere la griglia, per evitare di lacerarla. Usare invece le mani (dopo averle lavate) afferrando il telaio della griglia vicino a due delle coppe di fissaggio e tirandolo con decisione per staccarlo dal diaframma. Verniciare la mascherina in retino di alluminio: La mascherina del diffusore della serie LCi è coperto con uno strato uniforme di vernice protettiva. Questo strato di vernice è ideale come mano di fondo.

1. Verniciare la mascherina.

Nota: Le mascherine devono essere verniciate a spruzzo. Non utilizzare un pennello, poiché la vernice potrebbe otturare i fori. Applicare uno strato sottile di vernice a spruzzo. Se si utilizza un compressore e una pistola a spruzzo, selezionare la modalità con il flusso più fine e diffuso. Prestare attenzione a non otturare i fori nella mascherina con la vernice.

2. Quando la vernice è completamente asciutta,

reinstallare la mascherina inserendola nell’apposita rientranza in modo che sia appoggiata alla cassa. Partendo da un angolo, premere la mascherina un poco alla volta lungo il perimetro facendola entrare nella tacca apposita. Eseguire questa operazione con cautela. Se si maneggia troppo duramente la mascherina, la si può piegare. Quando la mascherina è in completamente posizione, si nota uno “scatto.” Verniciare la mascherina:

1. Applicare la vernice alle parti non coperte.

Usare due mani leggere di vernice.

2. Quando la vernice è completamente asciutta,

rimuovere il materiale di copertura. For more information visit our website at www.polkaudio.com
