MANUALE UTENTE PA250.2 21 CHANNELS POLK AUDIO

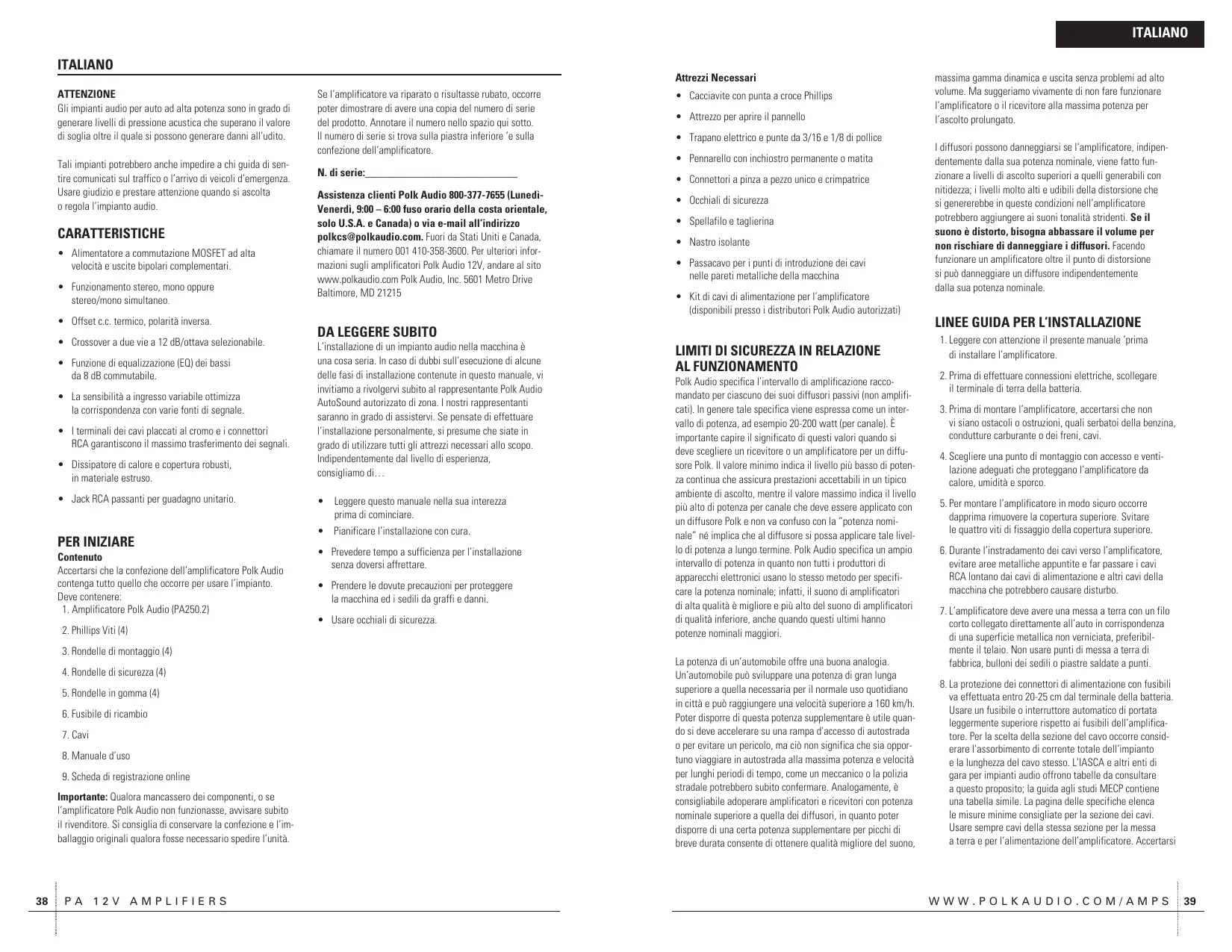

ITALIANO ITALIANO Attrezzi Necessari ATTENZIONE Gli impianti audio per auto ad alta potenza sono in grado di generare livelli di pressione acustica che superano il valore di soglia oltre il quale si possono generare danni all’udito. Tali impianti potrebbero anche impedire a chi guida di sentire comunicati sul traffico o l’arrivo di veicoli d’emergenza. Usare giudizio e prestare attenzione quando si ascolta o regola l’impianto audio. CARATTERISTICHE

• Alimentatore a commutazione MOSFET ad alta velocità e uscite bipolari complementari.
• Funzionamento stereo, mono oppure stereo/mono simultaneo.
• Offset c.c. termico, polarità inversa.
• Crossover a due vie a 12 dB/ottava selezionabile.
• Funzione di equalizzazione (EQ) dei bassi da 8 dB commutabile.
• La sensibilità a ingresso variabile ottimizza la corrispondenza con varie fonti di segnale.
• I terminali dei cavi placcati al cromo e i connettori RCA garantiscono il massimo trasferimento dei segnali.
• Dissipatore di calore e copertura robusti, in materiale estruso.
• Jack RCA passanti per guadagno unitario. PER INIZIARE Contenuto Accertarsi che la confezione dell’amplificatore Polk Audio contenga tutto quello che occorre per usare l’impianto. Deve contenere:

1. Amplificatore Polk Audio (PA250.2)

2. Phillips Viti (4)

3. Rondelle di montaggio (4)

4. Rondelle di sicurezza (4)

5. Rondelle in gomma (4)

6. Fusibile di ricambio

9. Scheda di registrazione online

Importante: Qualora mancassero dei componenti, o se l’amplificatore Polk Audio non funzionasse, avvisare subito il rivenditore. Si consiglia di conservare la confezione e l’imballaggio originali qualora fosse necessario spedire l’unità.

Se l’amplificatore va riparato o risultasse rubato, occorre poter dimostrare di avere una copia del numero di serie del prodotto. Annotare il numero nello spazio qui sotto. Il numero di serie si trova sulla piastra inferiore ’e sulla confezione dell’amplificatore. N. di serie:____________________________ Assistenza clienti Polk Audio 800-377-7655 (LunedìVenerdì, 9:00 – 6:00 fuso orario della costa orientale, solo U.S.A. e Canada) o via e-mail all’indirizzo polkcs@polkaudio.com. Fuori da Stati Uniti e Canada, chiamare il numero 001 410-358-3600. Per ulteriori informazioni sugli amplificatori Polk Audio 12V, andare al sito www.polkaudio.com Polk Audio, Inc. 5601 Metro Drive Baltimore, MD 21215

• Cacciavite con punta a croce Phillips
• Attrezzo per aprire il pannello
• Trapano elettrico e punte da 3/16 e 1/8 di pollice
• Pennarello con inchiostro permanente o matita
• Connettori a pinza a pezzo unico e crimpatrice
• Occhiali di sicurezza
• Spellafilo e taglierina
• Passacavo per i punti di introduzione dei cavi nelle pareti metalliche della macchina
• Kit di cavi di alimentazione per l’amplificatore (disponibili presso i distributori Polk Audio autorizzati)

• Leggere questo manuale nella sua interezza prima di cominciare.
• Pianificare l’installazione con cura.
• Prevedere tempo a sufficienza per l’installazione senza doversi affrettare.
• Prendere le dovute precauzioni per proteggere la macchina ed i sedili da graffi e danni.
• Usare occhiali di sicurezza. I diffusori possono danneggiarsi se l’amplificatore, indipendentemente dalla sua potenza nominale, viene fatto funzionare a livelli di ascolto superiori a quelli generabili con nitidezza; i livelli molto alti e udibili della distorsione che si genererebbe in queste condizioni nell’amplificatore potrebbero aggiungere ai suoni tonalità stridenti. Se il suono è distorto, bisogna abbassare il volume per non rischiare di danneggiare i diffusori. Facendo funzionare un amplificatore oltre il punto di distorsione si può danneggiare un diffusore indipendentemente dalla sua potenza nominale.

L’installazione di un impianto audio nella macchina è una cosa seria. In caso di dubbi sull’esecuzione di alcune delle fasi di installazione contenute in questo manuale, vi invitiamo a rivolgervi subito al rappresentante Polk Audio AutoSound autorizzato di zona. I nostri rappresentanti saranno in grado di assistervi. Se pensate di effettuare l’installazione personalmente, si presume che siate in grado di utilizzare tutti gli attrezzi necessari allo scopo. Indipendentemente dal livello di esperienza, consigliamo di… massima gamma dinamica e uscita senza problemi ad alto volume. Ma suggeriamo vivamente di non fare funzionare l’amplificatore o il ricevitore alla massima potenza per l’ascolto prolungato.

LIMITI DI SICUREZZA IN RELAZIONE

AL FUNZIONAMENTO Polk Audio specifica l’intervallo di amplificazione raccomandato per ciascuno dei suoi diffusori passivi (non amplificati). In genere tale specifica viene espressa come un intervallo di potenza, ad esempio 20-200 watt (per canale). È importante capire il significato di questi valori quando si deve scegliere un ricevitore o un amplificatore per un diffusore Polk. Il valore minimo indica il livello più basso di potenza continua che assicura prestazioni accettabili in un tipico ambiente di ascolto, mentre il valore massimo indica il livello più alto di potenza per canale che deve essere applicato con un diffusore Polk e non va confuso con la “potenza nominale” né implica che al diffusore si possa applicare tale livello di potenza a lungo termine. Polk Audio specifica un ampio intervallo di potenza in quanto non tutti i produttori di apparecchi elettronici usano lo stesso metodo per specificare la potenza nominale; infatti, il suono di amplificatori di alta qualità è migliore e più alto del suono di amplificatori di qualità inferiore, anche quando questi ultimi hanno potenze nominali maggiori. La potenza di un’automobile offre una buona analogia. Un’automobile può sviluppare una potenza di gran lunga superiore a quella necessaria per il normale uso quotidiano in città e può raggiungere una velocità superiore a 160 km/h. Poter disporre di questa potenza supplementare è utile quando si deve accelerare su una rampa d'accesso di autostrada o per evitare un pericolo, ma ciò non significa che sia opportuno viaggiare in autostrada alla massima potenza e velocità per lunghi periodi di tempo, come un meccanico o la polizia stradale potrebbero subito confermare. Analogamente, è consigliabile adoperare amplificatori e ricevitori con potenza nominale superiore a quella dei diffusori, in quanto poter disporre di una certa potenza supplementare per picchi di breve durata consente di ottenere qualità migliore del suono,

1. Leggere con attenzione il presente manuale ’prima

di installare l’amplificatore.

2. Prima di effettuare connessioni elettriche, scollegare

il terminale di terra della batteria.

3. Prima di montare l’amplificatore, accertarsi che non

vi siano ostacoli o ostruzioni, quali serbatoi della benzina, condutture carburante o dei freni, cavi.

4. Scegliere una punto di montaggio con accesso e ventilazione adeguati che proteggano l’amplificatore da

calore, umidità e sporco.

5. Per montare l’amplificatore in modo sicuro occorre

dapprima rimuovere la copertura superiore. Svitare le quattro viti di fissaggio della copertura superiore.

6. Durante l’instradamento dei cavi verso l’amplificatore,

evitare aree metalliche appuntite e far passare i cavi RCA lontano dai cavi di alimentazione e altri cavi della macchina che potrebbero causare disturbo.

7. L’amplificatore deve avere una messa a terra con un filo

corto collegato direttamente all’auto in corrispondenza di una superficie metallica non verniciata, preferibilmente il telaio. Non usare punti di messa a terra di fabbrica, bulloni dei sedili o piastre saldate a punti.

8. La protezione dei connettori di alimentazione con fusibili

va effettuata entro 20-25 cm dal terminale della batteria. Usare un fusibile o interruttore automatico di portata leggermente superiore rispetto ai fusibili dell’amplificatore. Per la scelta della sezione del cavo occorre considerare l’assorbimento di corrente totale dell’impianto e la lunghezza del cavo stesso. L’IASCA e altri enti di gara per impianti audio offrono tabelle da consultare a questo proposito; la guida agli studi MECP contiene una tabella simile. La pagina delle specifiche elenca le misure minime consigliate per la sezione dei cavi. Usare sempre cavi della stessa sezione per la messa a terra e per l’alimentazione dell’amplificatore. Accertarsi

ITALIANO di controllare il cavo di messa a terra della batteria del veicolo e se necessario, aggiungere un altro cavo di messa a terra della stessa sezione del cavo di alimentazione dell’amplificatore. Tenere presente che l’amplificatore può erogare la potenza nominale solo se non è limitato dai cavi di alimentazione e di messa a terra.

9. Questo amplificatore è concepito per un carico da 2

a 8 Ohms. Tenere presente che il calore è dannoso per i componenti elettronici delle automobili e pertanto minore è il carico dell’altoparlante, maggiore sarà il calore generato. Per applicazioni con altoparlanti a bassa impedenza o installazioni con ventilazione limitata, si consiglia di adoperare una ventola di raffreddamento esterna.

10. Le connessioni al veicolo di batteria e messa a terra

vanno effettuate con i terminali ad anello crimpato della misura giusta (la superficie è quello che conta); dopo la crimpatura si consiglia di saldare i terminali.

11. A causa dell’alimentatore a commutazione MOSFET ad

alta frequenza, di solito non si consiglia il filtraggio del cavo di alimentazione (tenere presente che se l’alimentazione è limitata, l’amplificatore non eroga la potenza nominale). L’adeguata messa a terra della fonte dei segnali è obbligatoria per fare in modo che l’amplificatore raggiunga le massime prestazioni. Se gli ingressi RCA non hanno un’adeguata messa a terra attraverso la fonte dei segnali, il rumore elettrico proveniente dal veicolo potrebbe risuonare nell’impianto.

FIGURA 1—CONNESSIONI/CONTROLLI AMPLIFICATORE–

PARTE ANTERIORE (PA250.2) CONNESSIONI/CONTROLLI PANNELLO ANTERIORE

1. Jack ingresso RCA—Accetta uscite del livello di

linea dalle unità principali o dai processori dei segnali a tensioni comprese tra 250 mV e 7,5 volt.

2. Jack uscita di linea RCA—Questi jack RCA passanti

possono essere usati per inviare il segnale di ingresso a un secondo amplificatore.

3. Controllo del guadagno—Controlla la sensibilità

dell’amplificatore e viene usato per far corrispondere il livello di ingresso dell’amplificatore al livello di uscita della fonte dei segnali.

4. Interruttore di equalizzazione dei bassi—Se acceso,

amplifica di 8 dB i bassi all’uscita altoparlante.

5. Interruttore di selezione crossover (passa-alto,

piatto, passa-basso)—Il filtro passa-alto attenua le basse frequenze e viene usato con altoparlanti midrange e tweeter. Il filtro piatto non attenua le frequenze ed è concepito per gli impianti con altoparlanti nell’intera gamma. Il filtro passa-basso attenua le alte frequenze e viene usato per i subwoofer.

6. Barra luci/VENTOLA—Consente la connessione di una

barra luci LED opzionale o di una ventola di raffreddamento opzionale per l’amplificatore.

7. LED di stato—Si accende di colore VERDE per indicare

che l’amplificatore è acceso e funziona regolarmente, e si accende di colore ROSSO se l’amplificatore si spegne a causa di un cortocircuito, di un offset c.c. o di un surriscaldamento rilevato dal circuito di protezione interno.

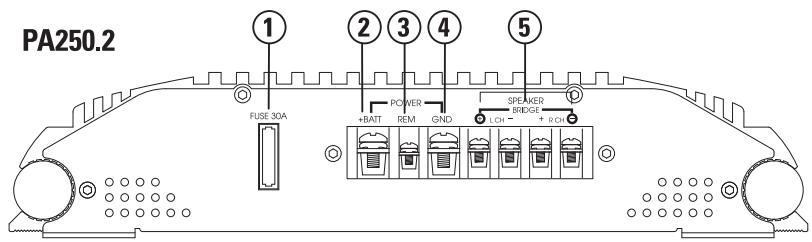

CONNESSIONI PANNELLO POSTERIORE

1. Fusibile—Questi fusibili proteggono l’amplificatore da

danni elettrici interni e proteggono solo l’amplificatore. Tutte le altre connessioni devono prevedere un fusibile alla fonte.

2. Alimentazione da (+) 12 volt—Collegare questo

terminale attraverso un FUSIBILE o INTERRUTTORE AUTOMATICO al terminale positivo della batteria del veicolo o al terminale positivo di una batteria isolata dell’impianto audio. ATTENZIONE: proteggere sempre questo cavo installando un fusibile o un interruttore automatico della portata giusta entro 25 centimetri dalla connessione del terminale della batteria.

3. Accensione a distanza—Questo terminale accende

l’amplificatore quando vengono applicati (+) 12 volt. Collegarlo al conduttore di accensione dell’unità principale o alla fonte dei segnali.

4. Messa a terra—Collegare questo terminale direttamente al telaio metallico del veicolo, utilizzando il cavo

più corto possibile. Usare sempre cavi di sezione uguale o maggiore di quella del cavo di alimentazione da (+) 12 volt. Il punto di connessione del telaio deve essere senza tracce di vernice e sporcizia. Usare solo connettori crimpati e/o saldati di qualità su entrambe le estremità di questo cavo. NON collegare questo terminale direttamente al terminale di messa a terra della batteria del veicolo o qualsiasi altro punto di messa a terra di fabbrica.

5. Terminali dell’altoparlante—Collegare i subwoofer

a questi terminali (consultare la sezione Schemi di cablaggio degli altoparlanti, qui sotto). FIGURA 3—CONNESSIONI DELL’AMPLIFICATORE—LATO POSTERIORE (PA250.2)

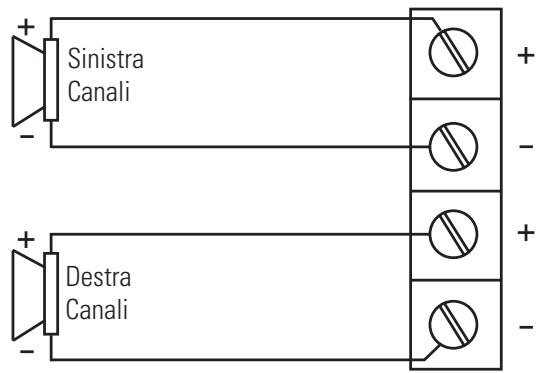

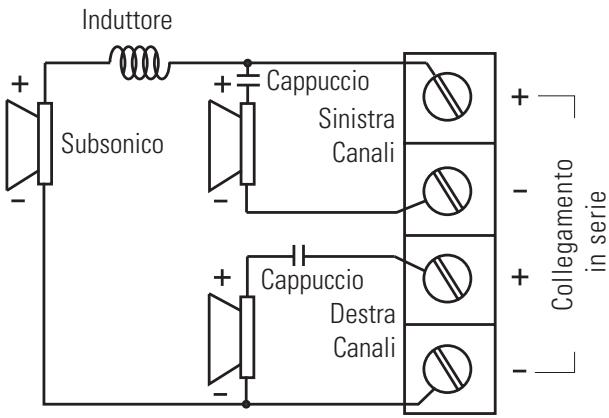

ITALIANO Funzionamento passivo a tre modalità*/mono (vista dall’alto) FIGURA 4—SCHEMI DI CABLAGGIO DEGLI ALTOPARLANTI (PA250.2) Funzionamento Stereo (vista dall’alto) Subsonico SUB Sinistra L CH Canali CCappuccio Sinistra LCanali

Cappuccio CAP Destra R CH Canali BCollegamento r ini dserie ged Induttore IND UCTOR Destra R CH Canali NOTA: Per il funzionamento a due canali con collegamento in serie (come mostrato nello schema), collegare i cavi RCA del canale destro agli ingressi anteriori dell’amplificatore, e i cavi RCA del canale sinistro agli ingressi posteriori dello stesso. Per applicazioni con subwoofer sommati, collegare i cavi RCA secondo i contrassegni dei jack di ingresso. *Consultare il fabbricante degli altoparlanti per i valori consigliati per induttori e condensatori. Destra R CH Canali

ITALIANO IMPOSTAZIONI CROSSOVER

E REGOLAZIONE DEL GUADAGNO

L’amplificatore Polk Audio va regolato con attenzione per poter raggiungere le massime prestazioni. Seguono alcune linee guida per la messa a punto dell’amplificatore.

• Per applicazioni con bassi stereo/mono nell’intera gamma e simultanee, l’interruttore di selezione del crossover deve essere impostata su FULL. Se l’amplificatore pilota i subwoofer, impostare l’interruttore su LOW, e per risultati medio-bassi o nell’intera gamma, impostare su HIGH.
• Il controllo della frequenza crossover va regolato secondo l’impianto in questione. Per applicazioni con subwoofer, provare a tenere l’impostazione sufficientemente bassa da impedire la distorsione delle immagini (non deve essere possibile sentire voci maschili dal subwoofer), ma non così basse da creare una distanza tra il subwoofer e gli altoparlanti medio-bassi/mid-range. Per le impostazioni mediobasse/mid-range, provare a tenere l’impostazione sufficientemente bassa da mantenere il suono dinanzi a sé stessi, senza creare un overdrive per l’altoparlante. Si consiglia di dedicare tempo a sufficienza per questa regolazione, ascoltando musica nota oppure i dischi di impostazione dell’impianto per ottenere il tipo di riproduzione musicale preferito.
• La regolazione del guadagno consente di impostare un’adeguata corrispondenza dei segnali per un funzionamento dell’amplificatore regolare e senza rumore. Per applicazioni stereo/mono nell’intera gamma e simultanee, cominciare con della musica che si conosce bene. Con il controllo del guadagno sull’amplificatore al centro della sua corsa, portare il volume dell’unità principale su 3/4 del volume oppure finché non comincia a sentirsi una distorsione. Se si rileva una distorsione prima di raggiungere i 3/4 del volume dell’unità principale, ridurre l’impostazione del guadagno sull’amplificatore e aumentare nuovamente il volume dell’unità principale. Se è possibile ascoltare musica a un volume leggermente superiore ai 3/4 sull’unità principale senza distorsione rilevabile, aumentare lentamente il guadagno dell’amplificatore fino a rilevare la distorsione, quindi ridurre il guadagno per eliminarla. Questa impostazione consente di ottenere la massima resa con tutte le fonti, fatta eccezione per la più bassa, evitando disturbi eccessivi nell’impianto. SPECIFICHE CEA PA250.2 NOTA: gli amplificatori Polk adottano un controllo del guadagno digitale con un numero finito di fasi di regolazione. Una regolazione minima potrebbe non causare un cambiamento rilevabile nel livello. Uscita di corrente PA250.2: 90 watt RMS x 2 canali su 4 Ohms e ≤ 1% di distorsione armonica totale (THD) + N Rapporto segnale/rumore: -70 dBA (riferimento di 1 watt su 4 Ohms) Potenza aggiuntiva: 125 watt RMS x 2 canali su 2 Ohms e ≤ 1% THD+N SPECIFICHE

INSTALLAZIONE DI TUBI DI LUCI LED

(OPZIONALI) Questi amplificatori Polk Audio sono stati concepiti con un dissipatore di corrente personalizzato in grado di alloggiare due tubi di luci LED VARAD (opzionali e non in dotazione).

1. Prima di installare i tubi di luci LED, smontare

e gettare i piedini dai tubi stessi.

2. Introdurre i singoli tubi di luci LED nel dissipatore

di corrente dell’amplificatore Polk Audio. Accertarsi che le luci LED siano rivolte verso l’esterno per garantire una visibilità ottimale. I cavi uscenti dai tubi di luci LED devono essere sul lato dell’ingresso segnali dell’amplificatore. Il cavo nero corrisponde alla messa a terra, mentre quello nero/bianco dal tubo di luci LED è il cavo di alimentazione.

3. Far passare i due cavi dal tubo e collegarli al

connettore di ingresso LED/VENTOLA a 4 pin. Consultare lo schema di cablaggio LED/VENTOLA riportato in precedenza in questo manuale. Potenza nominale dinamica a 2 Ohms 200W x 2 Potenza RMS continua a 2 Ohms2 125W x 2 Potenza RMS continua a 4 Ohms1 90W x 2 Potenza RMS continua collegamento in serie a 4 ohms3 250W x 1 Rapporto segnale/rumore Risposta in frequenza Fattore di smorzamento Crossover NOTA: Se NON SI FA USO della ventola opzionale, consigliamo di cablare il secondo tubo di luci LED a questo circuito. Qualora si faccia invece uso della ventola opzionale, consigliamo di cablare il secondo tubo di luci LED in parallelo con il primo tubo. PA250.2 Maggiore di 90 dB 20-20,000 Hz _+ 0.25 dB Maggiore di 100 Commutabile passa-alto o passabasso 12 dB/ottava, 100 Hz Equalizzazione bassi (variabile o fissa) +8 dB, centrata su 40 Hz Impedenza d’ingresso 20K Ohms Sensibilità d’ingresso Variabile da 250 mV a 7,5 volt Impedenza di uscita Tensione di alimentazione Fusibili e potenza/tipo Sezione minima dei cavi (per amplificatore, attacco sulla linea principale) Da 2 a 8 Ohms, stereo Da 4 a 8 Ohms, in serie Da 10 a 16 V c.c. 30A 5,26 mm2 (10 AWG) RMS di potenza continua su 4 Ohms da 20 a 20.000 Hz a 14,4 V c.c. con meno di 0,08% THD+N. RMS di potenza continua su 2 Ohms da 20 a 20.000 Hz a 14,4 V c.c. con meno di 0,15% THD+N. RMS di potenza continua in serie su 2 Ohms da 20 a 20.000 Hz a 14,4 V c.c. con meno di 0,15% THD+N.
