PA500.4 - Amplificatore audio POLK AUDIO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore audio 4 canali classe AB
Potenza RMS (4 Ohm)	90 W x 4 (20 Hz - 20 kHz, ≤ 0.08% DHT)
Potenza RMS (2 Ohm)	125 W x 4 (≤ 0.15% DHT)
Potenza a ponte (4 Ohm)	250 W x 2
Risposta in frequenza	20 Hz - 20 kHz
Rapporto segnale/rumore	98 dBA (rif. 1 W su 4 Ohm)
Separazione dei canali	65 dB a 1 kHz
Fattore di smorzamento	>150
Impedenza di ingresso	20 kOhm
Sensibilità di ingresso	250 mV a 8 V
Filtro crossover	Butterworth 2 vie 50-500 Hz, pendenza 12 dB/ottava (HPF/LPF/Flat)
Filtro subsonico	Commutabile 24 dB/ottava (solo su PA500.4 e PA1100.5)
Equalizzazione dei bassi	+8 dB commutabile (centrato a 40 Hz)
Controllo remoto	Livello del subwoofer (telecomando incluso)
Ingressi/uscite	Ingressi RCA stereo (2 canali), uscite pass-through RCA, morsetti per altoparlanti
Alimentazione	10-16 V CC, 2 x 40 A fusibili
Cavo di alimentazione min.	Calibro #8
Protezione	Termica, cortocircuito, CC offset, sovra/sotto tensione, polarità invertita
Dimensioni (L x P x A)	Circa 350 x 240 x 50 mm
Peso	Circa 2,1 kg
Contenuto della confezione	Amplificatore, fascio di cavi, telecomando, cavo telefonico, fusibile di ricambio, viti/rosette, manuale
Garanzia	1 anno (parti e manodopera), 2 anni se installato da un rivenditore autorizzato

Domande frequenti - PA500.4 POLK AUDIO

Come collegare l'amplificatore PA500.4?

Scollegare la batteria. Collegare il terminale +12V alla batteria tramite un fusibile a meno di 20-25 cm. Collegare la massa (GND) direttamente alla lamiera nuda del telaio. Collegare il terminale REM al filo di telecomando dell'autoradio. Collegare gli ingressi RCA e gli altoparlanti. Inserire il fusibile.

Cosa significa la spia rossa sull'amplificatore?

La spia rossa indica che l'amplificatore è in modalità protezione. Ciò può essere dovuto a un cortocircuito, surriscaldamento, impedenza troppo bassa o tensione di alimentazione errata. Verificare i collegamenti e la ventilazione.

Quale impedenza dell'altoparlante posso utilizzare?

Questo amplificatore è progettato per un'impedenza da 2 a 8 Ohm per canale. In ponte, l'impedenza minima è di 4 Ohm. L'uso di impedenze inferiori può attivare la protezione.

Come regolare il guadagno dell'amplificatore?

Impostare il guadagno al minimo. Alzare il volume dell'autoradio ai 3/4. Aumentare gradualmente il guadagno finché non si sente distorsione, poi abbassare leggermente. Il suono deve rimanere pulito senza distorsioni.

Posso usare l'amplificatore con un subwoofer?

Sì. Utilizzare il filtro passa-basso (LPF) e regolare la frequenza di taglio tra 50 e 500 Hz. Se si utilizzano i canali anteriori per diffusori a banda larga, attivare la modalità 2/4 canali secondo le proprie esigenze.

Quali sono i tipi di filtro disponibili?

Il selettore X-OVER offre tre posizioni: HPF (passa-alto per tweeter/medi), FLAT (banda piena) e LPF (passa-basso per subwoofer). La frequenza di taglio è regolabile da 50 a 500 Hz con una pendenza di 12 dB/ottava.

Come installare il telecomando del livello?

Collegare il cavo telefonico fornito nella presa REMOTE dell'amplificatore, quindi nel telecomando. È quindi possibile regolare il volume del subwoofer dal sedile del conducente.

Quale cavo di alimentazione utilizzare?

Utilizzare un cavo di calibro minimo #8 (AWG) per l'alimentazione e la massa. La lunghezza deve essere adeguata alla potenza. Un cavo troppo sottile può limitare le prestazioni.

Posso collegare più amplificatori?

Sì, le uscite RCA pass-through consentono di inviare il segnale a un secondo amplificatore. Utilizzare cavi RCA di qualità per evitare interferenze.

Come pulire e mantenere l'amplificatore?

Scollegare l'alimentazione prima di qualsiasi pulizia. Pulire l'apparecchio con un panno morbido e asciutto. Non utilizzare prodotti chimici o abrasivi. Assicurarsi che le aperture di ventilazione non siano ostruite.

MANUALE UTENTE PA500.4 POLK AUDIO

Prima di cominciare, accertatevi di aver fatto quello manuale. L'installazione di un impianto audio per auto è una casa Serbia. In caso di dubbi sull'esecuzione di alcune delle fasi di installatione continue in questo manuale, vi invitiamo a rivolgervi subito al rappresentante Polk Audio AutoSound autorizzato di zona. I nostri rappresentanti sono installatori professionali a vostra disposizione per farvì ottenerile il massimo dal myistro investimento.

Ulteriori informazioni, tra cui articoli su appearecchiature audio, domande frequente e manuale online, sono disponibili sul quello premiato site web, www.polkaudio.com/car. In caso di domando o commenti, vi Invitation a contattari per Telefono o e-mail. In Nord America e Canada, chiamate il servizio Assistenza clienti Polk Audio al numero verde 800-377-7655 (lunedi-venerdi), 9:00-6:00 fuso orario della costa orientale) o via e-mail all'indirizzo [e-mail]. Fuori degli Stati Uniti, chiamate il numero 001 410-358-3600. Apprezziiamo i vostri commenti!

Alla Polk Audio, la creazione di altoparanti e appearecchi-ture audio è molto più che la nostra attività—è una passione! Siamo lieti di condividerla con voi.

Cordialmente,

Matthew S. Polk
Co-Fondatore

PORTUGUES

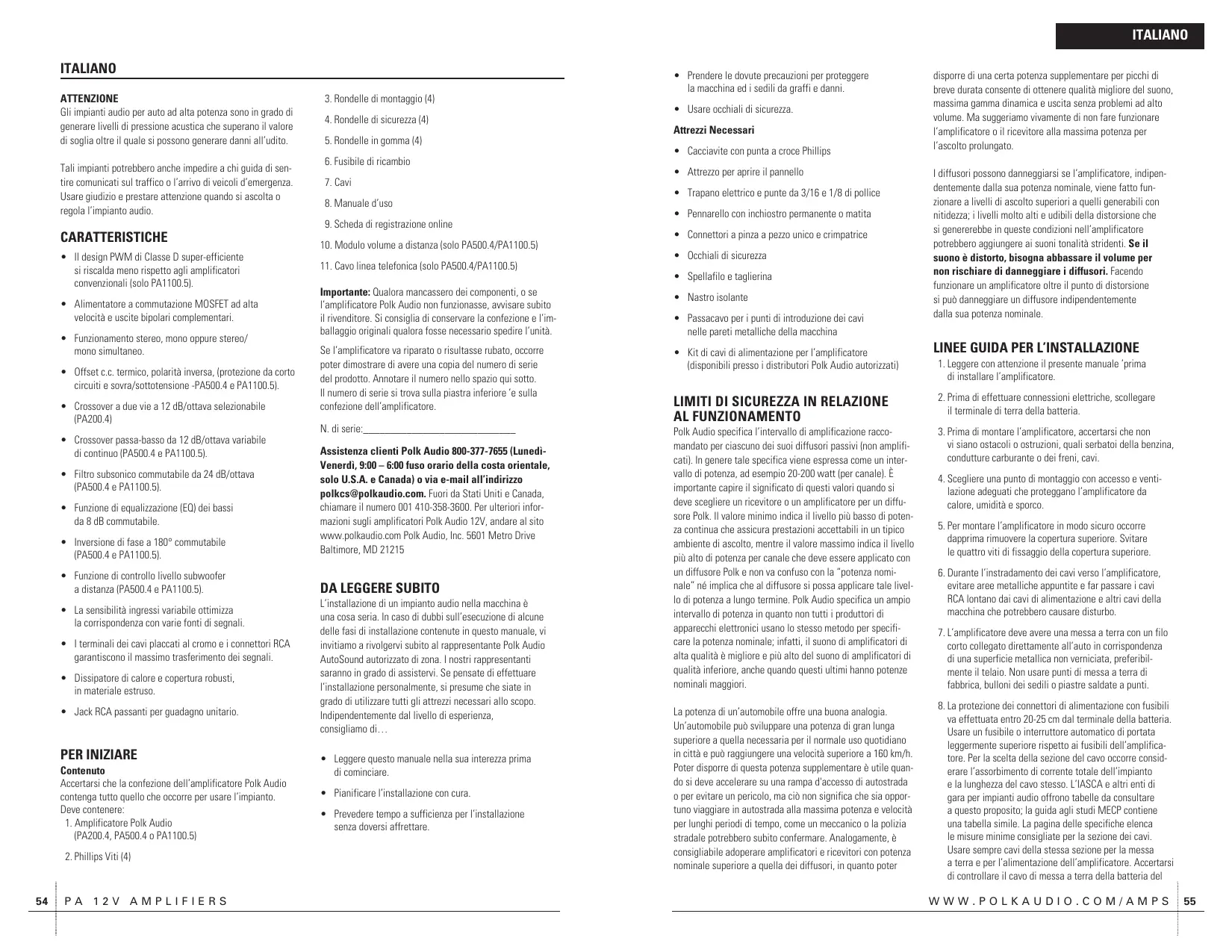

Gli impianti audio per auto ad alta potenza sono in grado di generate livelli di pressione acustica che superano il valore di soglia altre il quale si possono generare danni all'udito.

Tali impianti potrebberoanche impedire a chi guida di sentire comunicati sul traffico o l'arrivo di veicoli d'emergenza. Usare giudizio e prestare attenzione quando si ascolta o regola l'impianto audio.

CARATTERISTICHE

• Il design PWM di Classe D super-efficiente si riscalda meno rispettoagli amplificatori convenzionali (solo PA1100.5).
• Alimentatore a commutazione MOSFET ad alta velocità euscite bipolari complementari.
• Funzionamento stereo, mono oppure stereo/ mono simultaneo.
• Offset c.c. termico, polarità inversa, (protezione da cortocircuiti e sovra/sottotensione -PA500.4 e PA1100.5).
  Crossover a due vie a 12 dB/ottava selezionabile (PA200.4)
  Crossover passa-basso da 12 dB/ottava variabile di continuo (PA500.4 e PA1100.5).
• Filtrato subsonico commutabile da 24 dB/ottava (PA500.4 e PA1100.5).
• Funzione di equalizzazione (EQ) dei bassi da 8 dB commutabile.
• Inversione di fasa a 180^ commutabile (PA500.4 e PA1100.5).
• Funzione di controllo livello subwoofer a distance (PA500.4 e PA1100.5).
• La sensibilità ingressi variable ottimizza la corrispondenza con varie fonti di segnali.
• I terminali dei cavi placcati al cromo e i connettori RCA garantiscono il massimo trasferimento dei segnali.
• Dissipatore di calorie e copertura robusti, in materiale estruso.
• Jack RCA passanti per guadagno unitario.

PER INIZIARE

Contenuo

Accertarsi che la confesezione dell' amplificatore Polk Audio contenga tutto quello che occorre per usare l'impianto. Deve contentere:

1. Amplificatore Polk Audio (PA200.4, PA500.4 o PA1100.5)

2. Phillips Viti (4)

3. Rondelle di montaggio (4)

4. Rondelle di sicurezza (4)
5. Rondelle in gomma (4)
6. Fusibile di ricambio
   7.Cavi
7. Manuale d'uso
8. Scheda di registrazione online
9. Modulo volume a distance (solo PA500.4/PA1100.5)
10. Cavo linea Telefonica (solo PA500.4/PA1100.5)

Importante: Qualora mancassero dei componenti, o se l'amplificatore Polk Audio non funzionasse, avvisare subito il rivenditore. Si consiglia di conservare la confienza e l'imballaggio originali qualora fosse necessario spredire l'unita.

Se l'amplificatore va riparato o risultasse rubato, occorre poter dimostrare di essere una copia del numero di seri el prodotto. Annotare il numero nello spazio qui sotto. Il numero di seri si trovata sulla piastra inferiore 'e sulla confezione dell'amplificatore.

N. di serie:

Assistenza clienti Polk Audio 800-377-7655 (Lunedi-Venerdi, 9:00 - 6:00 fuso orario della costa orientale, solo U.S.A. e Canada) o via e-mail all'indirizzo

[e-mail]. Fuori da Stati Uniti e Canada, chiamare il numero 001 410-358-3600. Per ulteriori informazioni sugli amplificatori Polk Audio 12V, andare al site www.polkaudio.com Polk Audio, Inc. 5601 Metro Drive Baltimore, MD 21215

DA LEGGERE SUBITO

L'installazione di un impianto audio nella macchina è una casa seriala. In caso di dubbi sull'ecusione di alcune delle fasi di installatione cont∉ne in isto manuale, vi invitiamo a rivolgervi subito al rappresentante Polk Audio AutoSound autorizzato di zona. I nostri rappresentanti saranno in grado di assistervi. Se pensate di effettuare l'installazione personalamente, si presume che siate in grado di utilizzare tutti gli attrezzi necessari allo scopo. Indipendentemente dal livello di esperienza, consigliamo di...

• Leggere quello manuale nella sua interezza prima di cominciare.
  Pianificare l'installazione con cura.

• Prevedere tempo a sufficientia per l'installazione -, alla doversi affrettare.

• Prendere le dovute precauzioni per proteggere la macchina ed i sedili da graffiti e danni.

• Usare occhiali di sicurezza.

Attrezzi Necessari

Cacciavite con punta a croce Phillips
- Attrezzo per aprire il pannello
- Trapano elettrico e punte da 3/16 e 1/8 di pollice
- Pennarello con inchiostro permanente o matita
- Connettori a pinza a pezzo unico e crimpatrice
- Occhiali di sicurezza
- Spellafilo e taglierina
- Nastro isolante
Passacavo per i punti di introduzione dei cavi nelle pareti metalliche della macchina
- Kit di cavi di alimentazione per l'amplificatore (disponibili presso i distributori Polk Audio autorizzati)

LIMITI DI SICUREZZA IN RELAZIONE AL FUNZIONAMENTO

Polk Audio specifica l'intervaldo di amplificazione raccomandato per ciaccomuno dei sui diffusori passivi (non amplificati). In genere tale specifica viene espresa come un intevallo di potenza, ad esempio 20-200 watt (per canale). è importante capire il significato di questali volte quando si deve scegliare un ricevitore o un amplificatore per un diffusore Polk. Il value minimo indica il livello più basso di potenza continua che assicurata prestazioni accettabili in un tipico ambiente di ascolto, nelle il value massimo indica il livello più alto di potenza per canale che deve essere applicato con un diffusore Polk e non va confuso con la "potenza nominale" né impliche che al diffusore si possa applicare tale livello di potenza a lungo termine. Polk Audio specifica un ampio intervallo di potenza in quanto non tutti i produttori di apparecchi elettronici usano lo stesso metodo per specificare la potenza nominale; infatti, il suono di amplificatori di alta qualità è migliorere e più alto del suono di amplificatori di qualità inferiore,anche quando quosti ultimi hanno potenze nominali maggiori.

La potenza di un'automobile offre una Buona analgia. Un'automobile può sviluppare una potenza di gran lunga superiore a quella necessaria per il normale uso quotidiano in città e può raggiungere una velocità superiore a 160km / h . Poter disporre di但这a potenza supplementare è utile quando si deve accelerare su una rampa d'accesso di autostrada o per evitare un pericololo, ma cui non significhe che sa opportuno viaggiare in autostrada alla massima potenza e velocità per lunghi periodi di tempo, come un meccanico o la polizia stradale potrebbero subito confermare. Analogamente, è consigliabile adoperare amplificatori e ricevitori con potenza nominale superiore a quella dei diffusori, in quanto poter

disporre di una certa potenza supplementare per picchi di breve durata consente di ottenere qualità migliorè del suono, massima gamma dinamica e uscita nella problema ad alto volume. Ma sugeriamo vivamente di non fare funzionare l'amplificatore o il ricevitatore alla massima potenza per l'ascolto prolongato.

I diffusori possono danneggiarsi se I' amplificatore, indipen dentamente della sua potenza nominale, viene fatto funzionare a livelli di ascolto superiori a quelli generabili con nitidezza; i livelli molto alto e edibili della distorsione che si genererebbe in queste conditioni nell'amplificatore potrebbero aggiungere ai suoni tonalità stridenti. Se il

suono è distorto, bisogna abbassare il volume per non rischiare di danneggiare i diffusori. Facendo funzionare un amplificatore il punto di distorsione si più danneggiare un diffusore indipendentemente alla sua potenza nominale.

LINEEGUIDA PER L'INSTALLAZIONE

1. Leggere con attenzione il presente manuale 'prima di installare l'amplificatore.
2. Prima di effettuare connessioni elettriche, scollegare il terminale di terra della batteria.
3. Prima di montare l'amplificatore, accertarsi che non vi siano ostacoli o ostruzioni, quali serbatoi della benzina, conduttare carburante o dei freni, cavi.
4. Scegliere una punto di montaggio con accesso e ventilazione adeguati che proteggano l'amplificatore da calore, umidità e sporco.
5. Per montare l'amplificatore in modo sicuro occorre daqrima rimuovere la copertura superiore. Svitare le quattro viti di fissaggio della copertura superiore.
6. Durante I'intradamento dei cavi verso l'amplificatore, evitare aree metalliche appuntite e far passare i cavi RCA lontano dai cavi alimentazione e altri cavi della macchina che potrebbero causare disturbo.
7. L'amplificatore delve ave una messa a terra con un filo corto collegato direttamente all'auto in corrispondenza di una superficie metallica non verniciata, preferibilmente il telao. Non usare punti di messa a terra di fabbrica, bulloni dei sedili o piastre salute a punti.
8. La protezione dei connettori di alimentazione con fusibili va effettuata entro 20-25 cm dal terminale della batteria. Usare un fusibile o interrottore automatico di portata leggermente superiore rispetto ai fusibili dell' amplificatore. Per la scelta della sezione del cavo occorre considerare l'assorbimento di corrente totale dell'impianto e la lunghezza del cavo stesso. L'IASCA e altri enti di gara per impianti audio offrono tabelle da consultare a questo proposito; la guidaagli studi MECP contiene una tabella simile. La pagina delle specifiche elena le misure minime consiglate per la sezione dei cavi. Usare sempre cavi della stessa sezione per la messa a terra e per l'alimentazione dell'amplificatore. Accertarsi di controllare il cavo di messa a terra della batteria del

veicolo e se necessario,aggiungere unalto cavo di messa a terra della stessa sezione del cavo di alimentazione dell'amplificatore. Tenere presente che I'amplificatore puo erogare la potenza nominale solo se non è limitato dai cavi di alimentazione e di messa a terra.

1. Questo amplificatore è concepito per un carico da 2 a 8 Ohms (1 Ohm sull'uscita subwoofer PA1100.5). Tenere presente che il calore è dannoso per i componenti elettronici delle automobili e pertanto minore è il carico dell'altoparlante, maggiore sare il calore generato. Per applicazioni con altoparlanti a bassa impedenza o installazioni con ventilazione limitata, si consiglia di adoperare una ventola di raffreddamento esterna.

2. Le connessioni al veicolo di batteria e messa a terra vanno effettuate con i terminali ad anello crimpato della misura giusta (la superficie è quello che conta); dopo la crimpatura si consiglia di saldare i terminali.

3. A causa dell'alimentatore a commutazione MOSFET ad alta frequenza, di solito non si consiglia il filtraggio del cavo di alimentazione (tenere presente che se l'alimentazione è limitata, l' amplificatore non eroga la potenza nominale). L' adeguata messa a terra della fonte dei segnali è obbligatoria per fare in modo che l' amplificatore raggiunga le massime prestazioni. Se gli ingressi RCA non hanno un'adeguata messa a terra atraverso la fonte dei segnali, il rumore elettrico proveniente dal veicolo potrebbe risunare nell'impianto.

FIGURA 1—CONNECTIONI/CONTROLI AMPLIFICATORE-PArte ANTERIORE (PA200.4)

CONNECTIONI/CONTROLSI PANNELLO ANTERIORE

1. Jack ingresso RCA—Accetta uscite del livello di linea delle unità principali o dai processori dei segnali a tensioni comprese tra 250mV e 7,5 volt (i modelli PA500.4 e PA1100.5 hanno an un ingresso posteriori).
2. Jack uscita di linea RCA—Questi jack RCA passanti sono essere usati per inviare il segnale di ingresso a un secondo amplificatore.
3. Interruttore uscita di linea (PA1100.5)- tre posizioni-

Somma sinistra/destra: I canali sinistro anterio e posteriori e destro anterio e posteriori vengono sommati.

Subsonica sinistra/destra: Portare l'interrotture su questa posizione usando un amplificatore PA600.1 aggintivo collegato in parallelo.
Subsonica 180: Portare l'interruttore su但这a posizione usando un amplificatore PA600.1 aggintivo collegato in series esternamente.
4. Controllo del guadagno—Controlla la sensibilità dell' amplificatore e viene usato per far corrispondere il livello di ingresso dell' amplificatore al livello di uscita della fonte dei segnali (anteriore e posteriori su PA500.4 e PA1100.5).

1. Interruttore subsonico—La posizione OFF disinserisce il filtrlo dalsystema,mente la posizione IN lo inserisce (PA1100.5).
2. Guadagno subsonico—Regolazione del guadagno dei canali del subwoofer.
3. Interruttore di equalizzazione dei bassi—Amplifica di 8 dB i bassi (PA200.4 e PA500.4). Amplifica di 8 dB i bassi sul canale subsonico (PA1100.5).
4. Interruttore di selezione crossover (passa-alto, piatto, passa-basso)—Il filtrato passa-alto attenua leasse frequence e viene usato con altoparlanti mid-range e tweeteter. Il filtrato pietto non attenna le frequenze ed è concepito per gli impianti con altoparlanti nell'intera gamma. Il filtrato passa-basso attenna le alte frequence e viene usato per i subwoofer.
5. Freqenza crossover—Regola il punto di crossover (50-500 Hz) per il crossover attivo interno (PA500.4 e PA1100.5).
6. Telekomando—Accessorio opzionale che consente la regolazione a distanza del livello (solitamente per il contro da parte del conducente del veicolo). (PA500.4 e PA1100.5).
7. Controllo LPF (PA1100.5) Imposta il limite di frequenza superiore del canale del subwoofer.

8. LED/VENTOLA—Consente la connessione di una barra lui LED opzionale o di una ventola di raffreddamento opzionale per l'amplificatore.

9. Interruttore di selezione crossover (passa-alto, piatto, passa-basso)—Il filtrato passa-alto attenua leasse frequence e viene usato con altoparlanti mid-range e tweetler. Il filtrato pietto non attuua le frequence ed è concepito per gli impianti con altoparlanti nell'intera gamma. Il filtrato passa-basso attuua le alte frequence e viene usato per i subwoofer.

10. Ingresso subsonico/uscita di linea—Selezione i jack RCA (4) (uscita subsonica/di linea) come ingresso subwoofer o uscita di linea (PA1100.5).

11. Interruttore modalità di ingresso—Seleziona il funzionamento a 2 o 4 canali (PA200.4 e PA500.4).

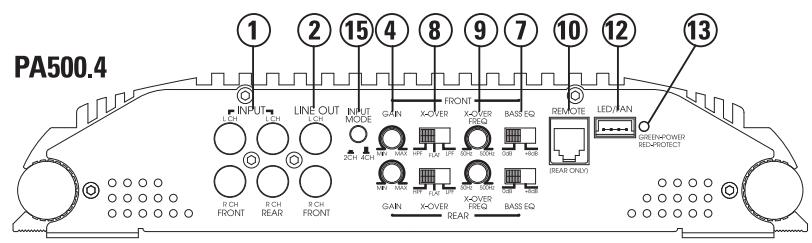

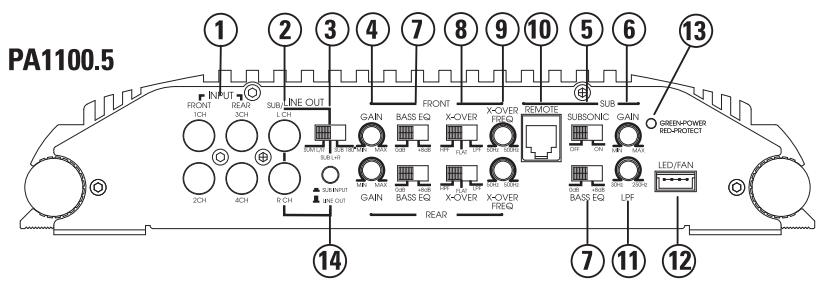

FIGURA 1a—CONNECTIONI/CONTROLI AMPLIFICATORE—PARTE ANTERIORE (PA500.4/PA1100.5)

Telecomando—Accessorio opzionale che consente la regolazione a distance del livello (solitamente per il controllo da parte del conducente del veicolo).

FIGURA 2—CABLAGGIO LUCI LED/VENTOLA

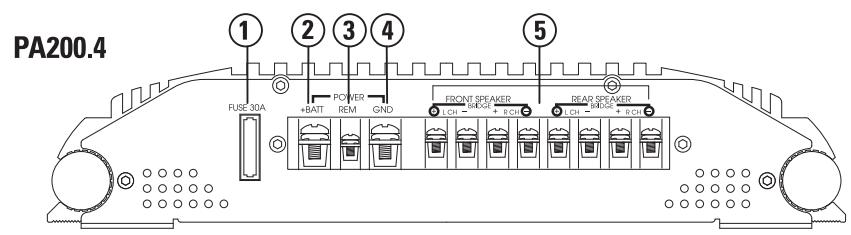

CONNECTIONI PANNELLO POSTERIORE

1. Fusibile—Questi fusibili proteggono l'amplificatore da danni elettrici interni e proteggono solo l'amplificatore. Tutte le altre connessioni devono prevedere un fusibile alla fonte. (Il filtero PA200.4 utilizza fusibili da 1-30 A, ilchio PA500.4 utilizza fusibili da 2-40 A,mente ilchio PA 1100.5 utilizza fusibili da 3-40 A.)
2. Alimentazione da (+) 12 volt—Collegare quello terminale atraverso un FUSIBLE o INTERRUTTORE AUTOMATICO al terminale positivo della batteria del veicolo o al terminale positivo di una batteria isolata dell'impianto audio.

ATTENZIONE: proteggere sempre quello cavo installando un fusibile o un interrottore automatico della portata giusta entro 25 centimetri alla connessione del terminale della batteria.

1. Accensiona a distance—Questo terminale accende l'amplificatore quando vengono applicati (+) 12 volt. Collegarlo al conduzione di accensione dell'unità principale o alla fonte dei segnali.
2. Messa a terra—Collegare quello terminale direttamente al telao metalico del veicolo, utilizzando il cavo più corto possible. Usare sempre cavi di-Sezione uquale o maggiore di quella del cavo di alimentazione da (+) 12 volt. Il punto di connessione del telao devese essere essere tracce di vernice e sporcizia. Usare solo connettori crimpati e/o saldati di qualità su entrambé le estremità di quello cavo. NON collegare quello terminale direttamente al terminale di messa a terra della batteria del veicolo o qualsiasi altri punto di messa a terra di fabbrica.
3. Terminali dell'altoparlante—Collegare i subwoofer a questi terminali (consultare la sezione Schemi di cablaggio degli altoparlanti, qui除外).

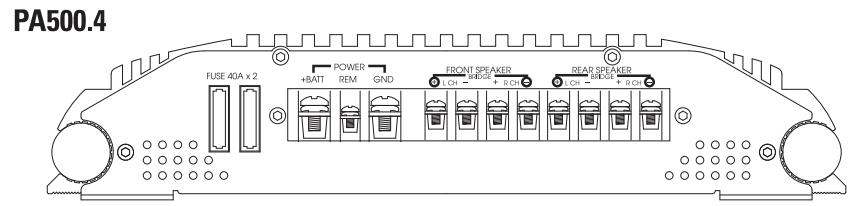

FIGURA 3—CONNECTIONI DELL'AMPLIFICATORE—LATO POSTERIORE (PA200.4/PA500.4/PA1100.5)

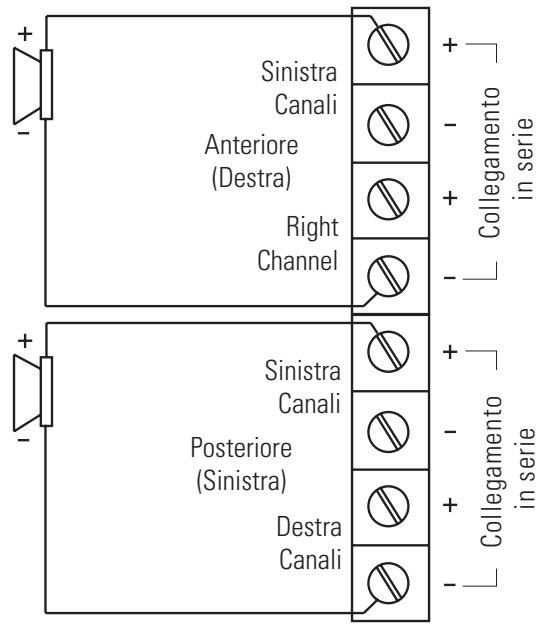

FIGURA 4—SCHEMI DI CABLAGGIO DEGLI ALTOPARLANTI (PA200.4)

Funzionamento Stereo—A 2 Canali (vista dall'alto)
Funzionamento Stereo—A 4 Canali (vista dall'alto)

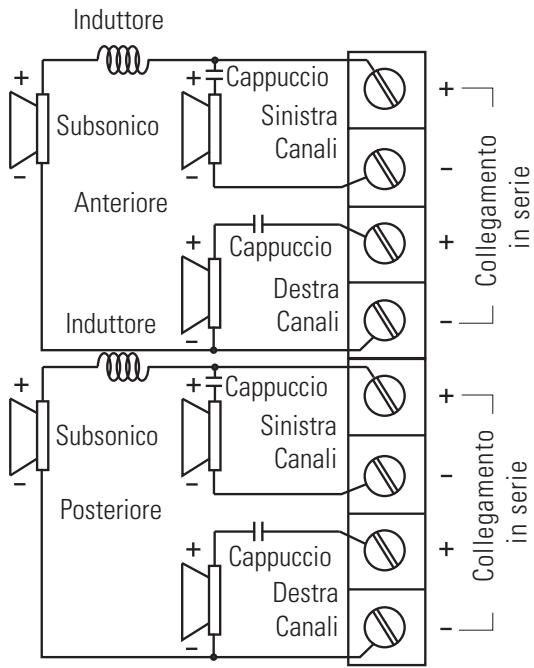

Passivo A 3 Modalità (vista dall'alto)

NOTA: Consultare il fabbricante degli altoparanti per i valori consigliati per induttore e condensatori.

Stereo A 2 Canali Con Subsonico Mono

(vista dall'alto) con crossover attivi

FIGURA 4—SCHEMI DI CABLAGGIO DEGLI ALTOPARLANTI (PA500.4)

Funzionamento Stereo (vista dall'alto)

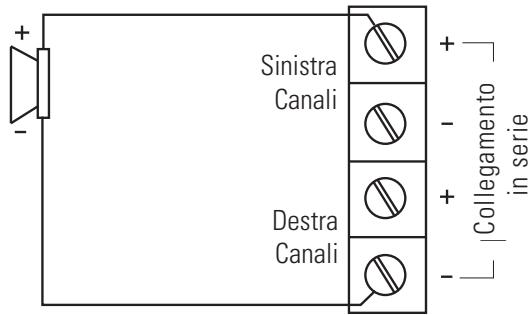

Funzionamento In Serie (vista dall'alto)

NOTA: Le connessioni dell'amplificatore PA500.4 corrispondono a quale riportate in precedenza, fattaccezione per le uscite per gli altoparlanti anterioe posteriore.

FIGURA 4—SCHEMI DI CABLAGGIO DEGLI ALTOPARLANTI (PA1100.5)

Funzionamento Anteriore/Posteriore

(vista dall'alto)

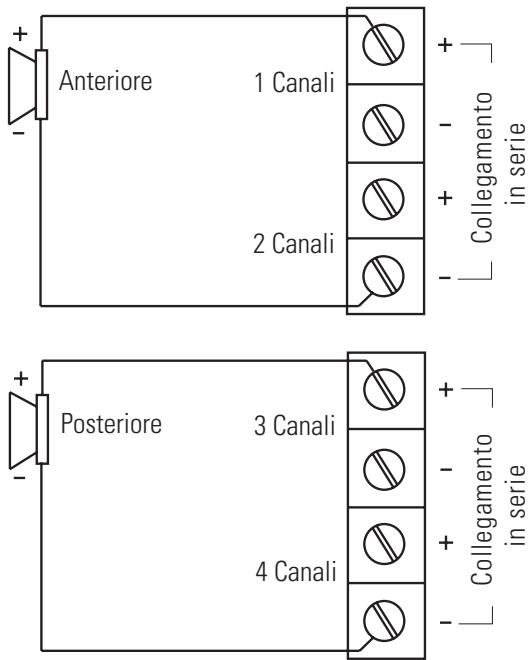

Funzionamento In Serie Anteriore/Posteriore

(vista dall'alto)

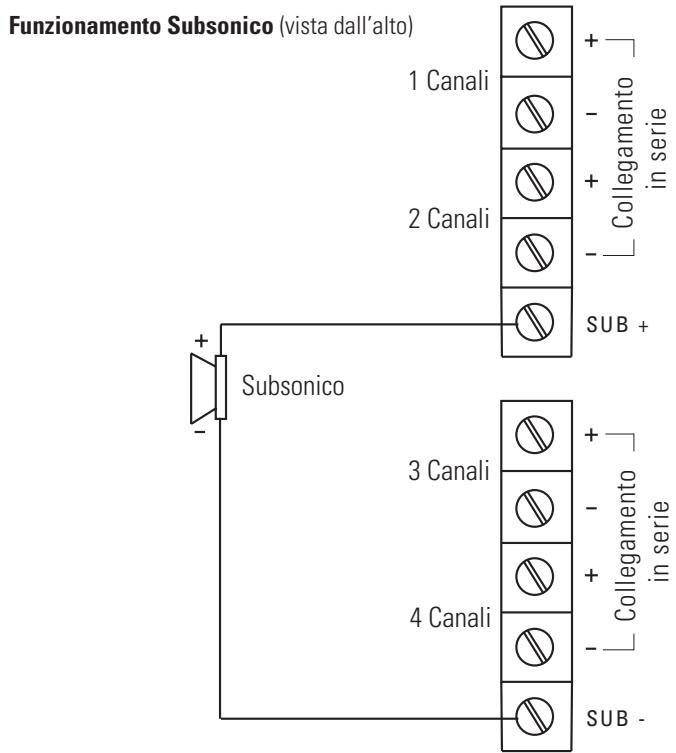

FIGURA 4—SCHEMI DI CABLAGGIO DEGLI ALTOPARLANTI (PA1100.5)

IMPOSTAZIONI CROSSOVER E REGOLAZIONE DEL GUADAGNO

L'amplificatore Polk Audio va regolato con attenzione per poter raggiungere le massime prestazioni. Seguono alcune linee guida per la messa a punto dell'amplificatore.

• Per applicazioni con bassi stereo/mono nell'intera gamma e simultanean, l'interruttore di selezione del crossover devesse impostata su FULL. Se l'amplificatore pilota i subwoofer, impostare l'interruttore su LOW, e per risultati medio-bassi o nell'intera gamma, impostare su HIGH.
• Il controlo della frequenza crossover va regolato secondo l'impianto in questione. Per applicazioni con subwoofer, provare a tenere l'impostazione sufficientemente Bassa da impedire la distorsione delle immagini (non delve essere possibile sentire voci maschili dal subwoofer), ma non cosi basse da create una distanza tra il subwoofer e gli altoparlanti medio-bassi/mid-range. Per le impostazioni mediobasse/mid-range, provare a tenere l'impostazione sufficientemente Bassa da mantenere il suono dinanzi a se stessi, perché creare un overdrive per l'altoparlante. Si con

siglia di dedicare tempo a sufficientia per questa regolazione, ascoltando musica notà oppure i dischi di impostazione dell'impianto per ottenerile tipo di riproduzione musica preferito.

• La regolazione del gadagno consente di impostare un'adeguata corrispondenza dei segnali per un funzioniamento dell' amplificatore regolare e ricerca rumore. Per applicazioni stereo/mono nell'intera gamma e simultanee, cominciare con della musica che si conosce bene. Con il controllo del gadagno sull amplificatore al centro della sua corsa, portare il volume dell'unità principale su 3/4 del volume oppure finché non comincia a sentirsi una distorsione. Se si rileva una distorsione prima di raggiungere i 3/4 del volume dell'unità principale, ridurre l'impostazione del gadagno sull amplificatore e aumento nuvamente il volume dell'unità principale. Se è possible ascoltare musica a un volumec leggermente superiore ai 3/4 sull'unità principale senza distorsione rilevabile, aumento lentamente il gadagno dell' amplificatore sono a rilevare

la distorsione, quindi ridurre il guadagno per eliminarla.
Questa impostazione consente di ottenere la massima resa con tutte le fonti, fatta eccezione per la più Bassa, evitando disturbi eccessivi nell'impianto.

NOTA: gli amplificatori Polk adottano un controllo del guadagno digitale con un numero finito di fasi di regolazione. Una regolazione minima potrebbe non causare un cambiamento rilevabile nel livello.

INSTALLAZIONE DI TUBI DI LUCI LED (OPZIONALI)

Questi amplificatori Polk Audio sono stati concepiiti con un dissipatore di corrente personalizzato in grado di alloggiare due tubi di luci LED VARAD (opzionali e non in dotazione).

1. Prima di installare i tubi di lui LED, smontare egettare i piedini dai tubi stessi.
2. Introduire i singoli tubi di lui LED nel dissipatore di corrente dell'amplificatore Polk Audio. Accertarsi che le lui LED siano rivolte versuso l'esterno per garantire una visibilità ottimale. I cavi uscenti dai tubi di lui LED devono essere sul lato dell'ingresso segnali dell'amplificatore. Il cavo nero correponde alla messa a terra, quello nero/bianco dal tubo di lui LED è il cavo di alimentazione.

3. Far passare i due cavi dal tubo e collegarli al connettore di ingresso LED/VENTOLA a 4 pin.

Consultare lo schema di cabaggio LED/VENTOLA riportato in precedenza in quello manuale.

NOTA: Se NON SI FA USO della ventola opzionale, consigliamo di cablare il secondo tubo di luci LED a questo circuito. Qualora si faccia inceve uso della ventola opzionale, consigliamo di cablare il secondo tubo di luci LED in parallelo con il primo tubo.

REGOLAZIONE FILTRO SUBSONICO (SOLO PA1100.5)

Questo amplificatore utilizes un filtro subsonico per potenziare al massimo le prestazioni di un subwoofer. Il filtro subsonico è un filtro passa-alto che rimuove l'uscita dei bassi indesiderata a frequence molto basse dal subwoofer. Questo augmente l'uscita di un subwoofer fino a 3 dB aumento la potenza meccanica di un subwoofer. Secondo il tipo di cassa, il filtro subsonico può essere l'uscita a bassa frequenza utilizzabile di altri 10 dB.

I livelli di amplificazione accettabili vengono determinati dal tipo di cassa usata, alla potenza nominale dell'amplificatore e alla capacité di escursione del subwoofer.

Le seguenti linee guida vanno usate per la corretta impostazione del filtro subsonico per garantire prestazioni ottimali e affidabilità dell'impiano.

SPECIFICHE CEA

PA200.4

Uscita di potenza: 45 watt RMS x 4 canali su 4 Ohms e ≤ 1%

di distorsione armonica totale (THD) + N

Rapporto segnale/rumore: -80 dBA (riferimento di 1 watt su 4 Ohms)

Potenza aggiuntiva: 50 watt RMS x 4 canali su 2 Ohms e ≤ 1% THD+N

PA500.4

Uscita di potenza: 90 watt RMS x 4 canali su 4 Ohms e ≤ 1% THD+N

Rapporto segnale/rumore: -81 dBA (riferimento di 1 watt su 4 Ohms)

Potenza aggiuntiva: 125 watt RMS x 4 canali su 2 Ohms e ≤ 1% THD+N

PA1100.5

Uscita di potenza: 80 watt RMS x 4 canali su 4 Ohms e ≤ 1% THD+N

280 watt RMS X 1 canale su 4 Ohms ≤ 1% THD+N

Rapporto segnale/rumore: -80 dBA (riferimento di 1 watt su 4 Ohms)

Potenza aggiuntiva: 125 watt RMS x 4 canali su 2 Ohms ≤ 1% THD+N

Di potenza aggiuntiva canale secondario: 600 watt RMS x 1 canale su 1 Ohm ≤ 1% THD+N

SPECIFICHE	PA200.4	PA500.4	PA1100.5
Potenza nominale dinamica	80W x 4a 2 Ohms	200W x 4a 2 Ohms	200W x 4 a 2 Ohms1200W x 1 a 1 Ohm
Potenza RMS continua In serie a 4 Ohms	100W x 2	250W x 2	250W x 2600W x 1 a 1 Ohm
Potenza RMS continua a 2 Ohms2	50W x 4	125W x 4	125W x 4600W x 1 a 1 Ohm
Potenza RMS continua a 4 Ohms3	35W x 4	90W x 4	80W x 4280W x 1
Efficienza conversione		>66% a 4 ohms	>66% a 4 ohms
Risposta di frequenza	20Hz-20kHz	20Hz-20kHz	20Hz-20kHz
Rapporto segnale/rumore	>90dBA	>98dBA	>98dBA
Separazione	65db a 1kHz	65db a 1kHz	65db a 1kHz
Fattore di smorzamento	>100	>150	>150 (>50 canale secondario)
Tipo/gamma di crossover	Commutabile passa-alto o passa-basso	Butterworth bidirezionale da 50 a 500Hz	Butterworth bidirezionale da 50 a 500Hz
Pendenza crossover	12dB/ottava	12dB/ottava	12dB/ottava
Equalizzazione bassi	+8dB, centrata a 40Hz	0 to +8dB	0 to +8dB
Filtro subsonico			Variabile
Jack RCA di ingressso/uscita	Ingresso a 2 canali/uscita a 2 canali parallela nell'intera gamma
Impedenza ingressso	20K Ohms	20K Ohms	20K Ohms
Sensibilità ingresso	Variabile da 250mV a 7.5V	Variabile da 250mV a 8V	Variabile da 250mV a 8V
Tensione di alimentazione	10-16VDC	10-16VDC	10-16VDC
Fusibile/tipo	1 x 30A	2 x 40A	3 x 40A
Sezione minima richiesta per il cavo	#10	#8	#8
Uscita porta (ventola opzionale) LED (opzionale)	12V a <200mA	12V a <200mA	12V a <200mA

^1 RMS di potenza continua su 4 Ohm da 20 a 20.000 Hz a 14,4 V c.c. con meno di 0,08% THD+N.
^2 RMS di potenza continua su 2 Ohms da 20 a 20.000 Hz a 14,4 V c.c. con meno di 0,15% THD+N.

PORTUGUES

ATENÇA O

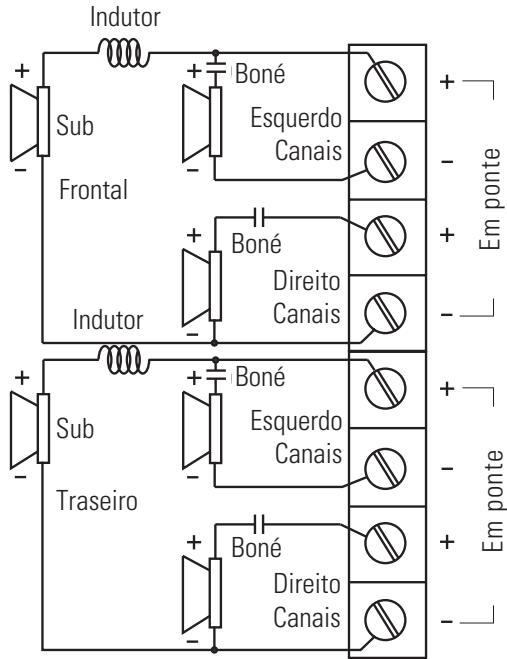

Trimodal Passivo (vista superior)

NOTA: Consulte o fabricante dos altofalantes para obter os values recomendados do inductor e do capacitor.

Estéreo De 2 Canais Com Subwoofer Mono

INFORMAZIONI SU POLK AUDIO

Polk Audio è una premiata ditta che progettà e costruisce prodotti audio ad alte prestazioni e la più affermatamarca audio di Directed Electronics, Inc. (NASDAQ, DEIX). Fondata nel 1972 da tre studenti della Johns Hopkins University, Polk Audio detiene altre 50 brevetti ottenuti per miglioramenti al design e alla Tecnologia degli altoparlanti. I prodotti Polk includono altoparlanti e componenti elettronici per la casa, l'auto ed applicazioni nautiche, il primo sintonizzatore satellitre per componenti per uso domestico, il primo altoparlante al mondo con indirizzo IP attivo di tipo audiofilo, il primo altoparlante a soffitto omologato THX® Ultra2 e I-Sonic®, il primo sistema audioviso che include HD Radio, funazionalità XM Connect & Play e unlettore di DVD. I prodotti Polk sono disponibili in tutto il mondo presso rivenditori autorizzati specializzati in elettronica.

Per ulteriori informazioni e per trovare un rivenditore o distributore Polk di zona, visitare www.polkaudio.com o chiare il nostro numero verde 1-800-377-7655 (dal lunedi al venerdi dalle 9:00 alle 18:00, fuso orario della costa orientale, solo USA e Canada). Fuori dal Nord America chiamare il numero 001 410 358-3600.

Polk Audio, Inc.

Polt Audio e un'azienda Directed Electronics, quotasulistino NASDAQ con il significolo DEIX. Per informazioni concimenti gli investitori visitare il site http://investor.directed.com.

"Polk Audio" e "I-Sonic" sono marchi registrati di Britannia Investment Corporation, utilizzati su licenza da Polk Audio, Inc.
