PA400.1 - Amplificatore auto POLK AUDIO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore per auto
Marca	Polk Audio
Modello	PA400.1
Classe di amplificazione	Classe D PWM super efficiente
Potenza di uscita RMS (1 Ohm)	400 W x 1 (≤1% THD+rumore)
Potenza dinamica (1 Ohm)	800 W x 1
Potenza di uscita RMS (2 Ohm)	300 W x 1
Impedenza di carico minima	1 Ohm
Risposta in frequenza	20 - 250 Hz
Filtro passa-basso	Variabile 30-250 Hz, pendenza 12 dB/ottava
Filtro subsonico	24 dB/ottava, commutabile
Equalizzatore dei bassi	+8 dB commutabile
Interruttore di fase	0° / 180°
Sensibilità di ingresso	150 mV - 7,5 V
Impedenza di ingresso	20 kΩ
Alimentazione	12 V (batteria del veicolo)
Fusibili	2 x 25 A
Protezioni integrate	Termica, CC offset, polarità invertita, cortocircuito (LED rosso)
Funzione Master/Slave	Sì (guadagno sincronizzato in parallelo o ponte esterno sincronizzato)
Comando a distanza	Sì (modulo di volume a distanza incluso)
Uscite RCA	Pass-through (guadagno unitario)
Morsetti per altoparlanti	Cromati, doppia coppia (+/-) cablata in parallelo
Accessori inclusi	Modulo di volume a distanza, cablaggio, viti di montaggio, fusibile di ricambio, cavo telefonico

Domande frequenti - PA400.1 POLK AUDIO

Qual è la potenza dell'amplificatore PA400.1?

Il PA400.1 eroga 400 W RMS su un carico di 1 Ohm con meno dell'1% di distorsione. In potenza dinamica, raggiunge 800 W x 1 su 1 Ohm.

Come installare l'amplificatore in sicurezza?

Scollegare prima il terminale negativo della batteria. Fissare l'amplificatore in un luogo asciutto e ventilato. Utilizzare un cavo di alimentazione di sezione sufficiente e installare un fusibile a meno di 20-25 cm dal terminale positivo della batteria. Collegare il terminale REM al filo di accensione dell'autoradio. La massa (GND) deve essere collegata alla lamiera nuda del telaio con un cavo della stessa sezione dell'alimentazione.

Come regolare il guadagno dell'amplificatore?

Impostare il controllo del guadagno in posizione centrale. Alzare il volume dell'autoradio a 3/4 o fino a sentire distorsione. Quindi ruotare il guadagno fino a quando la distorsione scompare. Per i sistemi con comando a distanza del subwoofer, impostare il guadagno al 25%, poi il telecomando al centro, e regolare finemente.

Quali altoparlanti posso collegare?

L'amplificatore è progettato per subwoofer con un'impedenza totale da 1 a 4 Ohm. Le uscite gemellate sono cablate in parallelo in fabbrica, quindi tenere conto dell'impedenza combinata. Ad esempio, due subwoofer da 2 Ohm ciascuno collegati in parallelo danno un carico di 1 Ohm.

Come utilizzare la funzione Master/Slave?

Impostare l'ampli principale su MASTER e lo slave su SLAVE. Collegare l'uscita RCA dell'ampli master all'ingresso dello slave. I filtri e le impostazioni devono essere identici su entrambi gli amplificatori. Per la modalità guadagno sincronizzato in parallelo, ogni ampli alimenta i propri subwoofer. Per il ponte esterno sincronizzato, i due ampli condividono lo stesso carico e la fase dello slave deve essere impostata a 180°.

Cosa significa il LED rosso sull'amplificatore?

Il LED rosso indica che il circuito di protezione è attivo. Ciò può essere dovuto a un cortocircuito, un surriscaldamento o una tensione continua in uscita. Verificare i collegamenti degli altoparlanti e la ventilazione. Scollegare e ricollegare l'alimentazione dopo aver risolto il problema.

Quali sono le impostazioni dei filtri consigliate?

Il filtro passa-basso (LPF) è regolabile da 30 a 250 Hz. Per un subwoofer, iniziare intorno a 80 Hz. Il filtro subsonico attenua le frequenze sotto i 30 Hz, proteggendo l'altoparlante dalle frequenze molto basse. L'equalizzatore dei bassi (Bass EQ) aggiunge +8 dB se desiderato. Regolare in base alle preferenze e al proprio diffusore.

Posso collegare una ventola esterna?

Sì, l'amplificatore dispone di una presa LED/FAN per collegare una ventola opzionale (non inclusa). Ciò è raccomandato per installazioni a impedenza molto bassa o con ventilazione limitata. Se non si utilizza una ventola, è possibile collegare un tubo LED aggiuntivo a questa presa.

Come collegare il comando a distanza del subwoofer?

Utilizzare il modulo di volume a distanza fornito e il cavo telefonico. Inserirlo nella presa REMOTE sul fronte dell'amplificatore. NON collegare un modulo di un altro produttore poiché la piedinatura potrebbe essere diversa. Impostare il guadagno dell'ampli al 25%, quindi regolare il telecomando al centro per un range di regolazione ottimale.

Qual è la garanzia dell'amplificatore?

Polk Audio offre una garanzia di 1 anno per l'acquirente originale, e 2 anni se installato da un rivenditore autorizzato. Copre i difetti di materiali e di fabbricazione. Registrare il prodotto online entro 10 giorni dall'acquisto. Conservare la prova d'acquisto.

MANUALE UTENTE PA400.1 POLK AUDIO

Prima di cominciare, accertatevi di aver fatto quello manuale. L'installazione di un impianto audio per auto è una casa sera. In caso di dubbi sull'esecuzione di alcune delle fasi di installatione cont∉ne in questo manuale, vi invitiamo a rivolgervi subito al rappresentante Polk Audio AutoSound autorizzato di zona. I nostri rappresentanti sono installatori professionali a vostra disposizione per farvi ottenerile the massimo dal myistro investimento.

Ulteriori informazioni, tra cui articoli su apparecchiature audio, domande frequente e manuale online, sono disponibili sul quello premiato site web, www.polkaudio.com/car. In caso di domando o commenti, vi Invitation a contattarci per Telefono o e-mail. In Nord America e Canada, chiamate il servizio Assistenza cliente Polk Audio al numero verde 800-377-7655 (lunedi-venerdi, 9:00-6:00 fuso orario della costa orientale) o via e-mail all'indirizzo [e-mail]. Fuori degli Stati Uniti, chiamate il numero 001 410-358-3600. Apprezziamo i vomiti commenti!

Alla Polk Audio, la creazione di altoparanti e appearecchi-ture audio è molto più che la nostra attività—è una passione! Siamo lieti di condividerla con voi.

Cordialmente,

Matthew S. Polk
Co-Fondatore

PORTUGUES

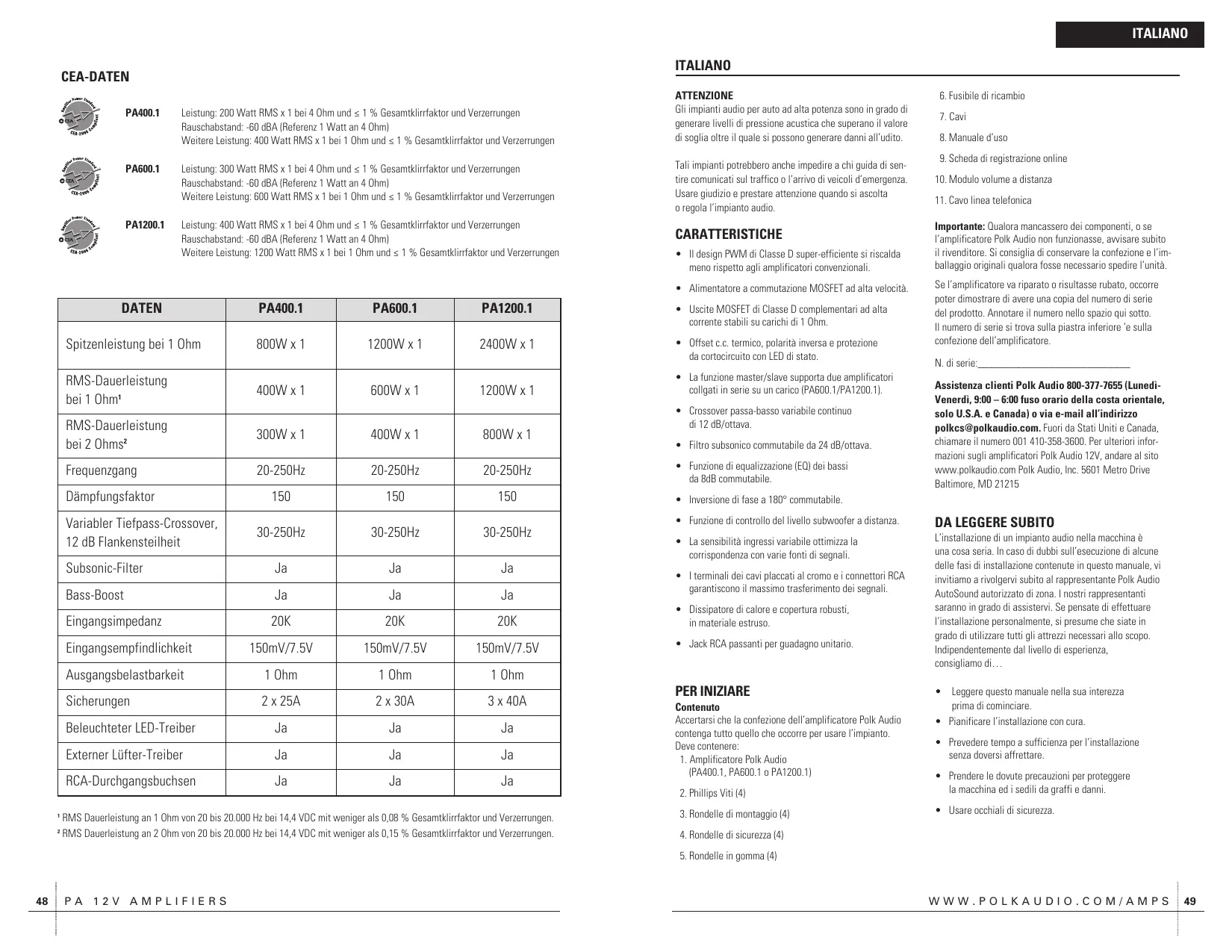

Gli impianti audio per auto ad alta potenza sono in grado di essere generare livelli di pressione acustica che superano il valore di soglia altre il quale si possono essere danni all'uditto.

Tali impianti potrebberoanche impedire a chi guida di sentire comunicati sul traffico o l'arrivo di veicoli d'emergenza. Usare giudizio e prestare attenzione quando si ascolta o regola l'impianto audio.

CARATTERISTICHE

• Il design PWM di Classe D super-efficiente si riscalda meno rispettoagli amplificatori convenzionali.
• Alimentatore a commutazione MOSFET ad alta velocità.
• Uscite MOSFET di Classe D complementari ad alta corrente stabili su carichi di 1 Ohm.
• Offset c.c. termico, polarità inversa e protezione da cortocircuito con LED di stato.
• La funzione master/slave supporta due amplificatori collgati in series su un carico (PA600.1/PA1200.1).
  Crossover passa-basso variabile continuo di 12 dB/ottava.
• Filtrou subsonico commutabile da 24 dB/ottava.
• Funzione di equalizzazione (EQ) dei bassi da 8dB commutabile.
• Inversione di fase a 180^ commutabile.
• Funzione di controllo del livello subwoofer a distance.
• La sensibilità ingressi variabile ottimizza la corrispondenza con varie fonti di segnali.
• I terminali dei cavi placcati al cromo e i connettori RCA garantiscono il massimo trasferimento dei segnali.
• Dissipatore di calorie e copertura robusti, in materiale estruso.
• Jack RCA passanti per guadagno unitario.

PER INIZIARE

Contenumo

Accertarsi che la confezione dell' amplificatore Polk Audio contenga tutto quello che occorre per usare l'impianto. Deve contentere:

1. Amplificatore Polk Audio (PA400.1, PA600.1 o PA1200.1)
2. Phillips Viti (4)
3. Rondelle di montaggio (4)
4. Rondelle di sicurezza (4)

5. Rondelle in gomma (4)

6. Fusibile di ricambio
   7.Cavi

7. Manuale d'uso
8. Scheda di registrazione online
9. Modulo volume a distanza
10. Cavo linea Telefonica

Importante: Qualora mancassero dei componenti, o se l'amplificatore Polk Audio non funzionasse, avvisare subito il rivenditore. Si consigilia de conservare la confeseione e l'imballaggio originali qualora fosse necessario spedire l'unita.

Se l'amplificatore va riparato o risultasse rubato, occorre poter dimostrare di averare una copia del numero di seri
del prodotto. Annotare il numero nelle spazio qui sotto. Il numero di seri si trova sulla piastra inferiore 'e sulla
confezione dell'amplificatore.

N. di série:

Assistenza clienti Polk Audio 800-377-7655 (Lunedi-Veneridi, 9:00 - 6:00 fuso orario della costa orientale, solo U.S.A. e Canada) o via e-mail all'indirizzo

[e-mail]. Fuori da Stati Uniti e Canada, chimare il numero 001 410-358-3600. Per ulteriori informazioni sugli amplificatori Polk Audio 12V, andare al site www.polkaudio.com Polk Audio, Inc. 5601 Metro Drive Baltimore, MD 21215

DA LEGGERE SUBITO

L'installazione di un impianto audio nella macchina è una casa serial. In caso di dubbi sull'esecuzione di alcune delle fasi di INSTALLazione cont∉ne in quello manuale, vi invitiamo a rivolgervi subito al rappresentante Polk Audio AutoSound autorizzato di zona. I nostri rappresentanti saranno in grado di assistervi. Se pensate di effettuare l'installazione personale, si presume che siate in grado di utilizzare tutti gli attrezzi necessari allo scopo. Indipendentemente dal livello di esperienza, consigliamo di...

• Leggere quello manuale nella sua interezza prima di cominciare.
  Pianificare I'installazione con cura.
• Prevedere tempo a sufficientia per l'installazione -, alla doversi affrettare.
• Prendere le dovute precauzioni per proteggere la macchina ed i sedili da graffiti e danni.
• Usare occhiali di sicurezza.

Attrezzi Necessari

Cacciavite con punta a croce Phillips
- Attrezzo per aprire il pannello
- Trapano elettrico e punte da 3/16 e 1/8 di pollice
- Pennarello con inchiistro permanente o matita
- Connettori a pinza a pezzo unico e crimpatrice
- Occhiali di sicurezza
- Spellafilo et taglierina
- Nastro isolante
Passacavo per i punti di introduzione dei cavi nelle pareti metalliche della macchina
- Kit di cavi di alimentazione per l'amplificatore (disponibili presso i distributori Polk Audio autorizzati)

LIMITI DI SICUREZZA IN RELAZIONE AL FUNZIONAMENTO

Polk Audio specifica l'intervalle di amplificazione raccommando per ciascuno dei sui diffusori passivi (non amplificati). In genere tale specifica viene espresa come un intervallo di potenza, ad esempio 20-200 watt (per canale). É importante capire il significato di queste valori quando si deve scegliare un ricevitore o un amplificatore per un diffusore Polk. Il valore minimo indica il livello più basso di potenza continua che assicurare prestazioni accettabili in un tipico ambiente di ascolto, nelle il valore massimo indica il livello più alto di potenza per canale che deve essere applicato con un diffusore Polk e non va confuso con la "potenza nominale" né impliche che al diffusore si possa applicare tale livello di potenza a lungo termine. Polk Audio specifica un ampio intervallato di potenza in quanto non tutti i produttori di apparetti elettronici usano lo stesso metodo per specificare la potenza nominale; infatti, il suono di amplificatori di alta qualità è migliorere e più alto del suono di amplificatori di qualità inferiore,anche quando quosti ultimi hanno potenze nominali maggiori.

La potenza di un'automobile offre una Buona analgia. Un'automobile può sviluppare una potenza di gran lunga superiore a quella necessaria per il normale uso quotidiano in città e più raggiungere una velocità superiore a 160~km / h . Poter disponore di但这a potenza supplementare è utile quando si deve accelerare da sua rampa d'accesso di autostrada o per evitare un pericolato, ma ciò non significia che sa opportuno viaggiare in autostrada alla massima potenza e velocità per lunghi periodi di tempo, come un meccanico o la polizia stradale potrebbero subito conformare. Analogamente, è consigilabile adoperare amplificatori e ricevitori con potenza nominale superiore a quella dei diffusori, en quanto poter disponore di una certa potenza supplementare per picchi di breve durata consente di ottenere qualità migliorie del suono, massima gamma dinamica e uscita nella problema ad alto

volume. Ma suggeriamo vivamente di non fare funzionare l'amplificatore o il ricevitore alla massima potenza per l'ascolto prolongato.

I diffusori sono danneggiarsi se I' amplificatore, independentemente alla sua potenza nominale, viene fatto funzionare a livelli di ascolto superiori a quelli generabili con nitidezza; i livelli molto alto e edibili della distorsione che si genererebbe in queste condizioni nell'amplificatore potrebbero aggiungere ai suoni tonalità stridenti. Se il suo è distorto, bisogna abbassare il volume per non rischiare di danneggiare i diffusori. Facendo funzionare un amplificatore nelle il punto di distorsione si cui danneggiare un diffusore indipendentemente alla sua potenza nominale.

LINEEGUIDA PER L'INSTALLAZIONE

1. Leggere con attenzione il presente manuale 'prima di installare l'amplificatore.
2. Prima di effettuare connessioni elettriche, scollegare il terminale di terra della batteria.
3. Prima di montare l'amplificatore, accertarsi che non vi siano ostacoli o ostruzioni, quali serbatoi della benzina, condutture carburante o dei freni, cavi.
4. Scegliere una punto di montaggio con accesso e ventilazione adeguati che proteggano l'amplificatore da calore, umilità e sporco.
5. Per montare l'amplificatore in modo sicuro occorre daprima rimuovere la copertura superiore. Svitare le quattro viti di fissaggio della copertura superiore.
6. Durante l'intradamento dei cavi verso I'amplificatore, evitare aree metalliche appuntite e far passare i cavi RCA Iontano dai cavi di alimentazione e altri cavi della macchina che potrebbero causare disturbo.
7. L'amplificatore deve ave una messa a terra con un filo corto collegato direttamente all'auto in corrispondenza di una superficie metallica non verniciata, preferibilmente il telaio. Non usare punti di messa a terra di fabbrica, bulloni dei sedili o piastre salute a punti.
8. La protezione dei connettori di alimentazione con fusibili va effettuata entro 20-25 cm dal terminale della batteria. Usare un fusibile o interrottore automatico di portata leggermente superiore rispetto ai fusibili dell' amplificatore. Per la scelta della sezione del cavo occorre considerare l'assorbimento di corrente totale dell'impianto e la lunghezza del cavo stesso. L'IASCA e altri enti di gara per impianti audio offrono tabelle da consultare a questo proposito; la guidaagli studi MECP contiene una tabella simile. La pagina delle specifiche elenca le misure minime consigliate per la sezione dei cavi. Usare sempre cavi della stessa sezione per la messa a terra e per l'alimentazione dell'amplificatore. Accertarsi di controlare il cavo di messa a terra della batteria del veicolo e se necessario, aggiungere un altro cavo di

messa a terra della stessa sezione del cavo di alimentazione dell'amplificatore. Tenere presente che l'amplificatore può erogare la potenza nominale solo se non è limitato dai cavi di alimentazione e di messa a terra.

1. Questo amplificatore è concepito per pilotare un altoparlante con resistenza da 1 a 4 ohm. Tenere presente che il calore è dannoso per i componenti elettronici delle automobili e pertanto minore è il carico dell'altoparlante, maggiore sare il calore generato. Per applicazioni con altoparlanti a bassa impedenza o installatione con ventilazione limitata, si consiglia di adoperare una ventola di raffreddamento esterna.

2. Le connessioni al veicolo di batteria e messa a terra

vanno effettuate con i terminali ad anello crimpato della misura giusta (la superficie è quello che conta); dopo la crimpatura si consiglia di saldare i terminali.

1. A causa dell'alimentatore a commutazione MOSFET ad alta frequenza, di solito non si consiglia il filtraggio del cavo di alimentazione (tenere presente che se l'alimentazione è limitata, l'amplificatore non eroga la potenza nominale). L'adeguala messa a terra della fonte dei segnali è obbligatoria per fare in modo che l'amplificatore raggiunga le massime prestazioni. Se gli ingressi RCA non hanno un'adeguata messa a terra atraverso la fonte dei segnali, il rumore elettrico proveniente dal veicolo potrebbe risunare nell'impianto.

FIGURA 1a—CONNECTIONI/CONTROLLI AMPLIFICATORE-PArte ANTERIORE (PA400.1/PA600.1/PA1200.1)

FIGURA 1b—Telecomando

Telecomando—Controlla il guadagno dell'amplificatore del subwoofer,a distance per facilitare la regolazione durante l'ascolto.

Attenzione: NON collegare una manopola di controllo del livello di altri fabbricanti al controllo del livello sub sonico a distance di un amplificatore Polk Audio. Sebbene i connettori siano adeguati, la posizione della manopola di controllo e dei pin dei connettori potrebbe essere diversa, causando danni.

CONNECTIONI/CONTROLSI PANNELLO ANTERIORE

1. Jack ingresso RCA—Accetta uscite del livello di linea delle unità principali o dai processori dei segnali a tensioni comprese tra 250mV e 7,5 volt.
2. Jack uscita di linea RCA—Questi jack RCA passanti sono essere usati per inviare il segnale di ingresso a un secondo amplificatore.
3. Interruttore SLAVE/MASTER—Controlla se l'amplificatore è uno slave o master quando collegato in configurazioni con amplificatori combinati (consultare lazsche Schemi di cabaggio degli altoparlanti).
4. Controllo del gadagno—Controlla la sensibilità dell' amplificatore e viene usato per far corrispondere il livello di ingresso dell' amplificatore al livello di uscita della fonte dei segnali.
5. Interruttore subsonico—Il filtro subsonico attenua le frequenze inferiori a 30Hz di 24 dB a ottava.

6. Interruttore di equalizzazione bassi—Amplifica di 8 dB i bassi del subwoofer, se selezionato.

7. Telecomando—Controlla il guadagno dell'amplificatore del subwoofer, a distance per facilitare la regolazione durante l'ascolto.
   Attenzione: NON collegare una manopola di controllo del livello di altri fabricanti al controllo del livello subsonico a distance di un amplificatore Polk Audio. Sebbene i connettori siano adeguati, la posizione della manopola di controllo e dei pin dei connettori potrebbe essere diversa, causando danni.

8. Controllo LPF—Controlla la frequenza di taglio del filtrato passa-basso da 30Hz a 250Hz .
9. Interruttore di fase— 0^ or 180^ selezionabile per la commutazione dell'uscita di fase al subwoofer.
10. Connettore LED/VENTOLA—Consente la connessione di una ventola di raffreddamento opzionale per l'amplificatore.
11. LED di stato—Si accende di colore VERDE perindicare che I amplificatore è acceso e funazionale regolamente, e si accende di colore ROSSO se I amplificatore si spegnà acause di un cortocircuito, di un offset c.c. o di un sur-riscaldamento rilevato dal circuito di protezione interno.

FIGURA 2—CABLAGGIO LUCI LED/VENTOLA

CONNECTIONI PANNELLO POSTERIORE

1. Fusibile—Questi fusibili protegongo l'amplificatore da danni elettrici interni e proteggono solo l'amplificatore. Tutte le altre connessioni devono prevedere un fusibile alla fonte. Il PA400.1 utilizza fusibili da 2-25 A, il PA600.1 utilizza fusibili da 2-30 A e il PA1200.1 utilizza fusibili da 3-40 A.
2. Alimentazione da (+) 12 volt—Collegare quello terminale atraverso un FUSIBLE o INTERRUTTORE AUTOMATICO al terminale positivo della batteria del velocolo o al terminale positivo di una batteria isolata dell'impianto audio.

ATTENZIONE: proteggere sempre quello cavo installando un fusibile o un interrottore automatico della portata giusta entro 25 centimetri alla connessione del terminale della batteria.

1. Accensiona a distance—Questo terminale accende l'amplificatore quando vengono applicati (+) 12 volt. Collegarlo al conduzione di accensione dell'unità principale o alla fonte dei segnali.
2. Messa a terra—Collegare quello terminale direttamente al telao metallico del veicolo, utilizzando il cavo più corto possibile. Usare sempre cavi di sezione uguale o maggiori di quella del cavo di alimentazione da (+) 12 volt. Il punto di connessione del telao deve essere除去 trabecce di vernice e sporcizia. Usare solo connettori crimpati e/o saldati di qualità su entrambé le estremità di quello cavo. NON collegare quello terminale direttamente al terminale di messa a terra della batteria del veicolo o qualsiasi altri punto di messa a terra di fabbrica.
3. Terminali dell'altoparlante—Collegare i subwoofer a questi terminali (consultare la sezione Schemi di cablaggio degli altoparlanti, qui tutto).

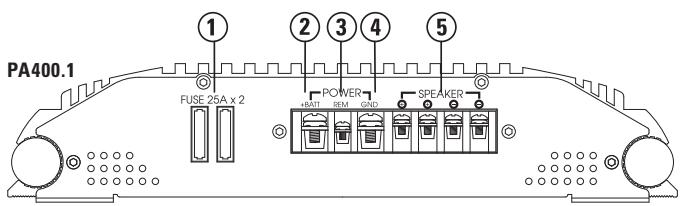

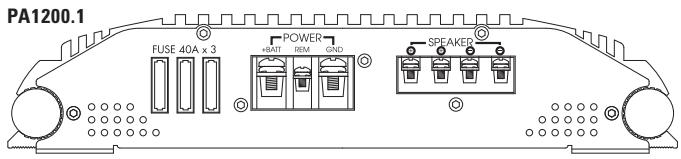

FIGURA 3—CONNECTIONI DELL'AMPLIFICATORE—LATO POSTERIORE (PA400.1/PA600.1/PA1200.1)

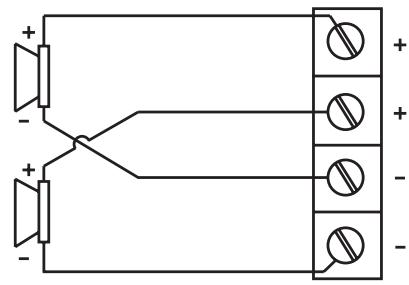

FIGURA 4—SCHEMI DI CABLAGGIO DEGLI ALTOPARLANTI

Connessione di un subwoofer singolo (vista dall'alto)
Connessione di due subwoofer (vista dall'alto)

NOTA: i terminali di uscita duale (+) e subsonica (-) dei modelli PA400.1, PA600.1 e PA1200.1 sono collegati in parallelo internamente e durante la connessione di più subwoofer occorre tenere in considerazione l'impedenza del carico combinato.

COMBINAZIONE DI AMPLIFICATORI

Gli amplificatori Polk 600.1 e 1200.1 sono in grado di collegare due o più amplificatori della stessa potenza nominale in una combinazione master/slave per una maggiore potenza con una corrispondenza precisa del livello. Si tratta di combinazioni di guidagno sincronizzato in parallelo e in series esternamente con guidagno sincronizzato.

ATTENZIONE: NON tentare di combinare amplificatori di potenza nominale diversa. Queste combinazioni di amplificatori funzionano correttamente solo se gli amplificatori MASTER e SLAVE sono modelli identici.

GUADAGNO SINCRONIZZATO PARALLELO

In esta combinazione MASTER/SLAVE i controlli del pre-amplificatore dell'amplificatore master restano attivi e il pre-amplificatore dell'amplificatore slave viene bypassato. Questo consente all'amplificatore master di controllare guidagno, filtering e livello secondario su entrambi gli amplificatori. Questa combinazione consente agli amplificatori di pilotare il proprio subwoofer separato durante la sincronizzazione tramite un segnale del pre-amplificatore audio della fase di ingresso dall'amplificatore master. Le connessioni di cabaggio alle uscite del subwoofer dell'amplificatore in esta combinazione devono essere configurazioni standard per la fase di ingresso, creando una connectione in parallelo per gli alteportanti (per gli schemi di connectione di amplificatori e alteportanti, consultare la sezione Guadagno sincronizzato parallelo).

NOTA: un amplificatore master è in grado di controllare un massimo di tre amplificatori slave in questa combinazione. É possibile aggiiungere a un dato impianto più combinazioni MASTER/SLAVE identiche.

COMBINAZIONE IN SERIE ESTERNA CON GUADAGNO SINCRONIZZATO

In esta combinazione MASTER/SLAVE i controlli del pre-amplificatore dell'amplificatore master restano attivi e il pre-amplificatore dell'amplificatore slave viene ignorantato. Questo consente all'amplificatore master di controllare guidagno, fatto e livllo secondario su entrambi gli amplificatori. Questa combinazione consente gli amplificatori di guidare i carichi comuni del subwoofer durante la sincronizzazione tramite un segnale del pre-amplificatore audio della fase di ingresso dall'amplificatore master. Nella configurazione del cabaggio di questo subwoofer, l'amplificatore master invia il segnale positivo al subwoofer, nelle amplificatore slave invia il segnale negativo, creando una connessione in series esterna degli altoparlanti (per gli schemi di connessione di amplificatori e altoparlanti, consultare la sezione Collegamento in series esterno con guidagno sincronizzato).

NOTA: In esta combinazione gli amplificatori sono essere collegati solo in coppie corrispondenti. è possible aggiungere più coppie corrispondenti per pilotare carichi subwoofer separati in un dato impianto.

IMPOSTAZIONI DI GUADAGNO E FILTRDEGLI AMPLIFICATORI COMBINATI

NOTA: OCCORRE impostare le opzioni subsonica, di equalizzazione e di altri filtri sull' amplificatore master sulla stessa posizione per garantire risultati sicuri e ottimali. Le linee guida para la regolazione sono contente nella sezione Regolazione di crossover e guidagno.

CONNECTION/IMPOSTAZIONI DEL GUADAGNO SINCRONIZZATO PARALLELO

Vedere la Figura 5 per i dettagli sul cablaggio.

1. Segnale di ingresso—Collegare quosti jack RCA come descritto nella sezione Connessione pannello anterio.

2. Interru tture SLAVE/MASTER

• Portare l'interruttore slave/master sull' amplificatore master nella posizione MASTER.
• Portare l'interruttore slave/master sull'amplificatore slave nella posizione SLAVE.
• L'impostazione dell'interruttore SLAVE/MASTER su entrambi gli amplificatori imposta automaticamente la configurazione dei jack RCA di ingresso/uscita (I/O) seconda la designazione slave o master dei singoli amplificatori.

NOTA: un amplificatore master è in grado di controllare un massimo di tre amplificatori slave in questa combinazione. É possible aggigiungere a un dato impianto più combinazioni master/slave identiche.

1. Interruttore di fase—Portare gli interrupturi di fase di tutti gli amplificatori sincronizzati sulla stessa posizione (tutti su 0^ o tutti su 180^ ).
2. Per ottener prestazioni sicure e ottimali— I controlleri dei filtri LPF, di equalizzazione dei bassi e subsonico su tutti gli amplificatori sincronizzati devono essere sulla stessa posizione.
3. Connessione dei segnali—Collegare un cavo RCA tra il jack OUT RCA dell'amplificatore master e il jack SLAVE IN RCA dell'amplificatore slave, come riportato nella Figura 5.
4. Connessione subwoofer—In esta combinazione di amplificatori, ciaccun amplificatore delve pilotare il proprio subwoofer separators. Collegare i terminali degli altoparlanti di ciaccun amplificatore a una combinazione di uno o più subwoofer dai cui risultati un'impedenza nominale tra 1 e 4 Ohms. Accertarsi che ciaccun amplificatore veda la stessa impedenza di altoparlante.

ATTENZIONE: il controllo del guadagno dell'amplificatore viene completamente bypassato in modalità SLAVE. NON spostare l'interruttore MASTER/SLAVE sulla posizione SLAVE se l'amplificatore è collegato e in funzione. NON collegare una fonte dei segnali all'amplificatore in una modalità SLAVE che superi 200 mV.

FIGURA 5 - GUADAGNO SINCRONIZZATO PARALLELO (PA600.1/PA1200.1)

AMPLIFICATOR MASTER
AMPLIFICATORE SLAVE

Cablaggio Dei Subwoofer (vista dall'alto)

MASTER

SLAVE

NOTA: I terminali di uscita duale (+) e subsonica (-) dei filtri sono collegati in parallelo internamente e durante la connessione di più subwoofer occorre tenere in considerazione l'impenenza del carico combinato.

CONNECTIONI/IMPOSTAZIONI IN SERIES ESTERNAMENTE CON GUADAGNO SINCRONIZZATO

1. Segnale di ingresso—Collegare quosti jack RCA come descritto nella sezione Connessione pannello anterio.

2. Interruftore SLAVE/MASTER

3. Portare l'interruttore slave/master sull'amplificatore master nella posizione MASTER.

4. Portare l'interruttore slave/master sull'amplificatore slave nella posizione SLAVE.
5. L'impostazione dell'interruttore SLAVE/MASTER su entrambi gli amplificatori imposta automaticamente la configurazione dei jack RCA di ingressro/uscita (I/O) seconda la designazione slave o master dei singoli amplificatori.

NOTA: in esta combinazione gli amplificatori sono essere collegati solo in coppie correspondenti. É possibile aggiuengere più coppie correspondenti per pilotare carichi subwoofer separati en un dato impianto.

1. Interruttore di fese—Impostare gli interrupturi di fase di tutti gli amplificatori MASTER synchronizzati su 0^ . Impostare gli interrupturi di fase di tutti gli amplificatori SLAVE synchronizzati su 180^ . Gli amplificatori mastere slave vanno ripristinati sulla modalità di fase opposato per garantire il funzionamento in series esterno con guidagno synchronizzato.
2. Per ottener prestazioni sicure e ottimali I controlli dei filtri LPF, di equalizzazione dei toni bassi

e subsonico su tutti gli amplificatori sincronizzati devono essere impostati sulla stessa posizione.

1. Connessione segnali—Collegare un cavo RCA tra i jack OUT RCA dell'amplificatore master e il jack INPUT RCA dell'amplificatore slave come riportato nella Figura 6.
2. Connessione subwoofer—In esta combinazione di amplificatori i terminali subwoofer di entrambi gli amplificatori pilotano subwoofer comuni. Usare il seguente schema di connessione altoparlanti durante la connessione dei subwooferagli amplificatori. Collegare i terminali degli altoparlanti di ciascun amplificatore a una combinazione di uno o più subwoofer da cui risulti un'impedenza nominale tra 2 e 4 Ohm. NON collegare carichi inferiori a 2 Ohm durante la connessioneagli amplificatori nella combinazione in series esternamente con guadagno sincronizzato.

ATTENZIONE: Collegare due cavi di sezione minima di 3,31 mm2 (12 AWG) tra i terminali di uscita subsonica negativa degli amplificatori master e slave.

ATTENZIONE: Il controllo del guadagno dell'amplificatore viene completeness bypassato in modalità SLAVE. NON spostare l'interruttore MASTER/SLAVE sulla posizione SLAVE se l'amplificatore è collegato e in funzione. NON collegare una fonte dei segnali all'amplificatore in una modalità SLAVE che superi 200 mV.

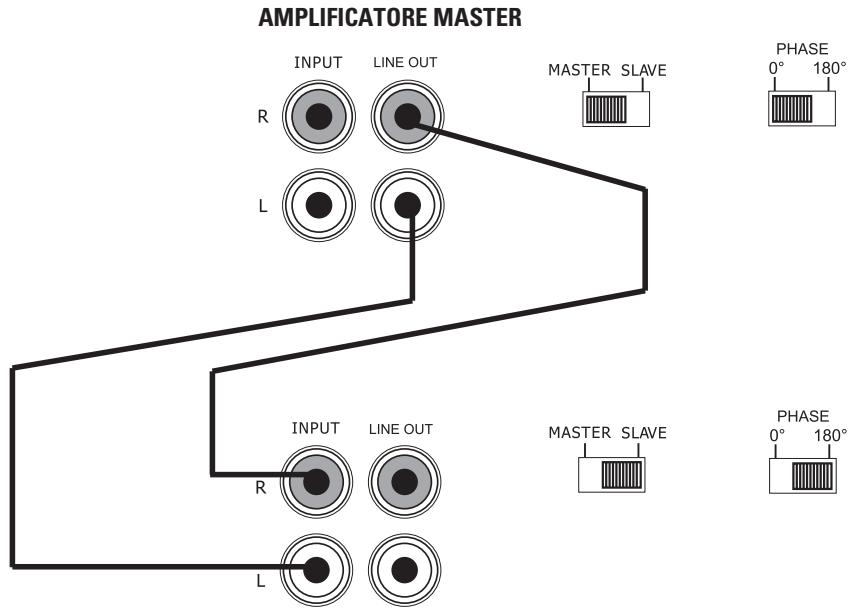

FIGURA 6 - COLLEGAMENTO IN SERIAL ESTERNO CON GUADAGNO SINCRONIZZATO (PA600.1/PA1200.1)

AMPLIFICATORE SLAVE

Cablaggio Dei Subwoofer (vista dall'alto)

COMBINAZIONI DI PIU AMPLIFICATORI

Gli amplificatori subwoofer PA400.1, PA600.1 e PA1200.1 posso sono essere usati while in più combinazioni master/slave consentendo l'espansione illimitata a una sezione subwoofer dell'impianto. Per useare multipli di combinazioni di amplificatori occore atteneri alle seguenti direttive per otteneri i risultati miglior.

• Segnale audio—Dividere il segnale audio dell'unità principale o del processore agli amplificatori master uso adattatori RCA Y. Accertarsi di dividierli in un numero di volte pari per accertarsi che il livello di ingresso su ciascun amplificatore master si adattato.
• Configurazione amplificatori—Impostare le singole combinazioni di amplificatori MASTER/SLAVE come descritto per il tipo di combinazione usato (consultare la categoria Guadagno synchronizzato parallelo o Collegamento in series esterno con guadagno synchronizzato per la descrizione delle connessioni di amplificatori e altoparlanti).

IMPOSTAZIONI DI CROSSOVER E REGOLAZIONE DEL GUADAGNO

L'amplificatore Polk Audio va regolato con attenzione per poter raggiungere le massime prestazioni. Seguono alcune linee guida per la messa a punto dell'amplificatore.

• Poiché questo amplificatore è concepito solo per applicazioni con subwoofer, il crossover passa-basso è sempre attivo. Il punto di crossover è regolabile per consentire un funzionamento più preciso dell'impianto.

• Provare a mantenere l'impostazione sufficientemente Bassa da impedire la distorsione delle immagini (non delve essere possibile sentire voci maschili dal subwoofer), ma non sono basse da creare una distance tra il subwoofer e gli altoparlanti medio-bassi/mid-range. Si consiglia di dedicare tempo a sufficientia perquesta regolazione, ascoltando musica sua oppure i dischi di impostazione dell'implanto per ottenere il tipo di riproduzione musica preferito.

• La regolazione del gadagno consente di impostare un'adeguata corrispondenza dei segnali per un funzionamento dell' amplificatore regolare e essere rumore. Cominciare con musica nota. Con l amplificatore del gadagno sull' amplificatore al centro della sua corsa, portare il volume dell'unità principale su 3/4 del volume oppure finché non comincia a sentirsi una distorsione. Se si rileva una distorsione prima di raggiungere i 3/4 del volume dell'unità principale, ridurre l'impostazione del gadagno sull' amplificatore e aumento nuovamente il volume dell'unità principale. Se è possible ascoltare musica a un volume leggermente superiore ai 3/4 con l'unità principale sera distorsione rilevabile, aumento lentamente il gadagno dell' amplificatore sono a rilevare la distorsione, quando ridurre il gadagno per eliminaria. Questa impostazione consente di ottenere la massima resa con tutte le fonti, fatta eccezione per la più bassa, evitando disturbiccessivi nell'impianto.

• Per impianti che utilizzato la regolazione del livello subsonico a distance, aumento il guidagno subwoofer sull' amplificatore del 25% e portare la manopola del livello subsonico a distance sulla posizione centrale, dopo aver regolato il guidagno e i filtri dell'impianto. Questo offre al controllo del livello subsonico a distance un' ampia gamma di regolazioni per l'uscita subwoofer.

• Prerende in considerazione l'effetto della regolazione del guadagno sulla risposta di frequenza e lo staging dell'impianto. Si consigliaanche in questo dato avere tempo a sufficientia perottenire le giuste impostazioni di guadagno e crossover. Dischi e analizzatori di prova contribuiscono all'espletamento dell'operazione, ma il metodo migliorè è fidarsi delle propria orecchie.

INSTALLAZIONE DI TUBI DI LUCI LED (OPZIONALI)

NOTA: se NON SI FA USO della ventola opzionale, consiglio di cablare il secondo tubo di luci LED a questo circuito. Qualora si faccia inceve uso della ventola opzionale, consiglio di cablare il secondo tubo di luci LED in parallelo con il primo tubo.

SPECIFICHE CEA

PA400.1

Uscita di potenza: 200 watt RMS x 1 canale su 4 Ohms e ≤ 1%

di distorsione armonica totale (THD) + N

Rapporto segnale/rumore a disturbo: -60 dBA (riferimento di 1 watt su 4 Ohms)

Potenza aggiuntiva: 400 watt RMS x 1 canale su 1 Ohm e ≤ 1% THD+N

PA600.1

Uscita di potenza: 300 watt RMS x 1 canale su 4 Ohms e ≤ 1% THD+N

Rapporto segnale/rumore a disturbo: -60 dBA (riferimento di 1 watt su 4 Ohm)

Potenza aggintiva: 600 watt RMS x 1 canale su 1 ohm e ≤ 1% THD+N

PA1200.1

Uscita di potenza: 400 watt RMS x 1 canale a 4 Ohms e ≤ 1% THD+N

Rapporto segnale/rumore a disturbo: -60 dBA (riferimento di 1 watt su 4 Ohms)

Potenza aggiuntiva: 1200 watt RMS x 1 canale su 1 Ohm e ≤ 1% THD+N

SPECIFICHE	PA400.1	PA600.1	PA1200.1
Potenza nominale dinamica a 1 Ohm	800W x 1	1200W x 1	2400W x 1
Potenza RMS continua a 1 Ohm1	400W x 1	600W x 1	1200W x 1
Potenza RMS continua a 2 Ohms2	300W x 1	400W x 1	800W x 1
Risposta in frequence	20-250Hz	20-250Hz	20-250Hz
Fattore di smorzamento	150	150	150
Pendenza di 12 dB di crossover passa-basso variabile	30-250Hz	30-250Hz	30-250Hz
Filtro subsonico	Sì	Si	Sì
Amplificazione bassi	Sì	Si	Sì
Impedenza ingresso	20K	20K	20K
Sensibilità ingresso	150mV/7.5V	150mV/7.5V	150mV/7.5V
Carico uscita	1 Ohm	1 Ohm	1 Ohm
Fusibili	2 x 25A	2 x 30A	3 x 40A
Driver LED accesso	Sì	Si	Sì
Driver ventola esterna	Sì	Si	Si
Jack RCA passanti	Sì	Si	Sì

1 RMS di potenza continua su 1 Ohm da 20 a 20.000 Hz a 14,4 V c.c. con meno di 0.08% THD+N.
^2 RMS di potenza continua su 2 Ohms da 20 a 20.000 Hz a 14,4 V c.c. con meno di 0.15% THD + N .

PORTUGUES

ATENÇAÖ

INFORMAZIONI SU POLK AUDIO

Polk Audio è una premiata ditta che progettà e costruisce prodotti audio ad alte prestazioni e la più affermatamarca audio di Directed Electronics, Inc. (NASDAQ, DEIX). Fondata nel 1972 da tre studenti della Johns Hopkins University, Polk Audio detiene nelle 50 brevetti ottenuti per miglioramenti al design e alla technologia degli altoparlanti. I prodotti Polk includono altoparlanti e componenti elettronici per la casa, l'auto ed applicazioni nautiche, il primo sintonizzatore satellitare per componenti per uso domestico, il primo altoparlante al mondo con indirizzo IP attivo di tipo audiofilo, il primo altoparlante a soffitto omologato THX Ultra2 e I-Sonic®, il primo sistema audioviso che include HD Radio; funazionalità XM Connect & Play e unlettore di DVD. I prodotti Polk sono disponibili in tutte il mondo presso rivenditori autorizzati specializzati in elettronica.

Per ulteriori informazioni e per trovare un rivenditore o distributore Polk di zona, visitare www.polkaudio.com o chiamare il nostro numero verde 1-800-377-7655 (dal lunedi al veneri delle 9:00 alle 18:00, fosso orario della costa orientale, solo USA e Canada). Fuori dal Nord America chiamare il numero 001 410 358-3600.

Polk Audio, Inc.

Polk Audio e un'azienda Directed Electronics, quotasulistino NASDAQ con il symbolo DEIX. Per informazioni concenenti gli investitori visitare il site http://investor.directed.com.

"Polk Audio" e "I-Sonic" sono marchi registrati di Britannia Investment Corporation, utilizzati su licenza da Polk Audio, Inc.
