BEDIENUNGSANLEITUNG PA400.1 POLK AUDIO

CONNEXIONS ET REGLAGES

CONNEXIONS ET REGLAGES—

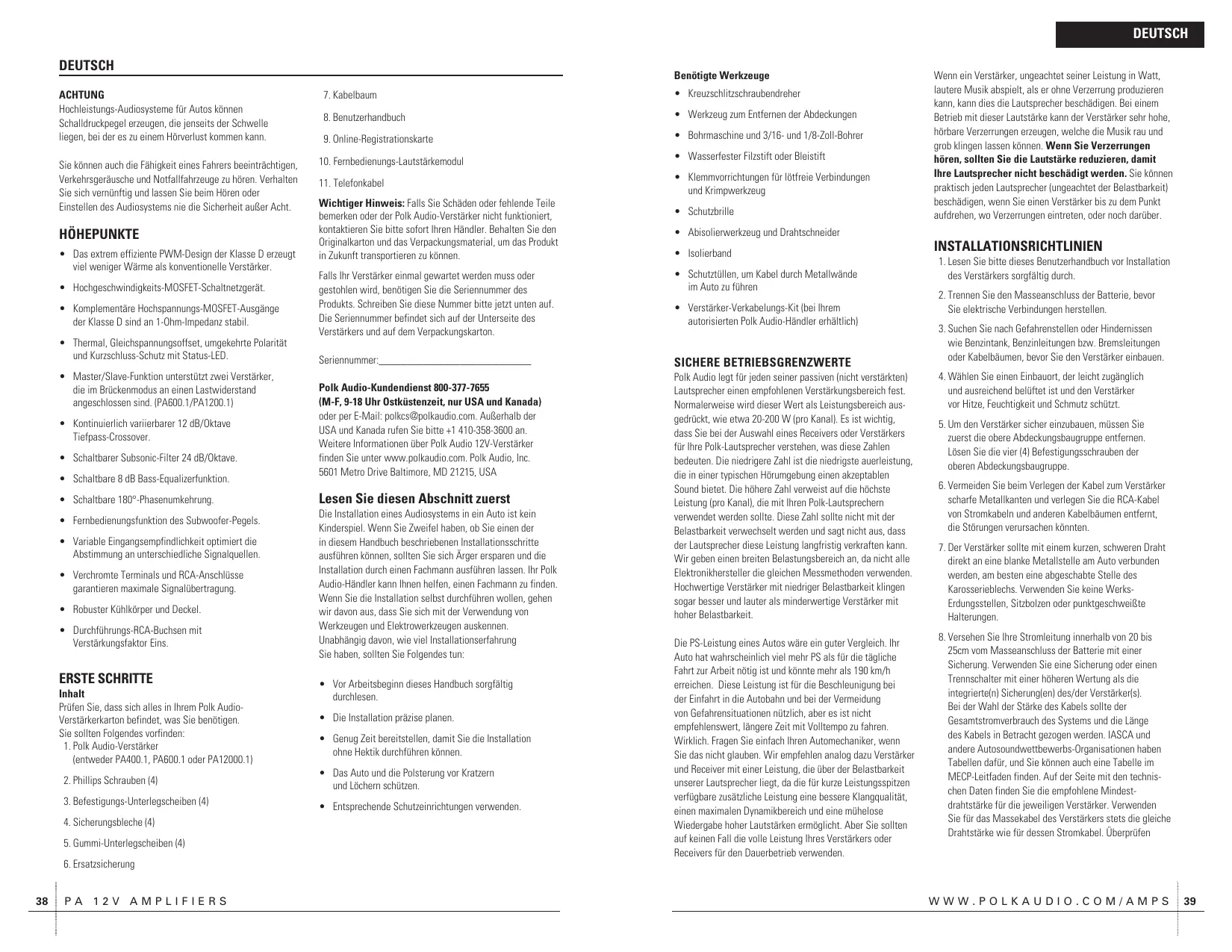

DEUTSCH DEUTSCH ACHTUNG Hochleistungs-Audiosysteme für Autos können Schalldruckpegel erzeugen, die jenseits der Schwelle liegen, bei der es zu einem Hörverlust kommen kann. Sie können auch die Fähigkeit eines Fahrers beeinträchtigen, Verkehrsgeräusche und Notfallfahrzeuge zu hören. Verhalten Sie sich vernünftig und lassen Sie beim Hören oder Einstellen des Audiosystems nie die Sicherheit außer Acht. HÖHEPUNKTE

  • Das extrem effiziente PWM-Design der Klasse D erzeugt viel weniger Wärme als konventionelle Verstärker.
  • Hochgeschwindigkeits-MOSFET-Schaltnetzgerät.
  • Komplementäre Hochspannungs-MOSFET-Ausgänge der Klasse D sind an 1-Ohm-Impedanz stabil.
  • Thermal, Gleichspannungsoffset, umgekehrte Polarität und Kurzschluss-Schutz mit Status-LED.
  • Master/Slave-Funktion unterstützt zwei Verstärker, die im Brückenmodus an einen Lastwiderstand angeschlossen sind. (PA600.1/PA1200.1)
  • Kontinuierlich variierbarer 12 dB/Oktave Tiefpass-Crossover.
  • Schaltbarer Subsonic-Filter 24 dB/Oktave.
  • Schaltbare 8 dB Bass-Equalizerfunktion.
  • Schaltbare 180°-Phasenumkehrung.
  • Fernbedienungsfunktion des Subwoofer-Pegels.
  • Variable Eingangsempfindlichkeit optimiert die Abstimmung an unterschiedliche Signalquellen.
  • Verchromte Terminals und RCA-Anschlüsse garantieren maximale Signalübertragung.
  • Robuster Kühlkörper und Deckel.
  • Durchführungs-RCA-Buchsen mit Verstärkungsfaktor Eins. ERSTE SCHRITTE Inhalt Prüfen Sie, dass sich alles in Ihrem Polk AudioVerstärkerkarton befindet, was Sie benötigen. Sie sollten Folgendes vorfinden:

1. Polk Audio-Verstärker

(entweder PA400.1, PA600.1 oder PA12000.1)

2. Phillips Schrauben (4)

3. Befestigungs-Unterlegscheiben (4)

4. Sicherungsbleche (4)

5. Gummi-Unterlegscheiben (4)

  • Kreuzschlitzschraubendreher
  • Werkzeug zum Entfernen der Abdeckungen

9. Online-Registrationskarte

  • Bohrmaschine und 3/16- und 1/8-Zoll-Bohrer

10. Fernbedienungs-Lautstärkemodul

  • Wasserfester Filzstift oder Bleistift
  • Klemmvorrichtungen für lötfreie Verbindungen und Krimpwerkzeug Wichtiger Hinweis: Falls Sie Schäden oder fehlende Teile bemerken oder der Polk Audio-Verstärker nicht funktioniert, kontaktieren Sie bitte sofort Ihren Händler. Behalten Sie den Originalkarton und das Verpackungsmaterial, um das Produkt in Zukunft transportieren zu können.
  • Abisolierwerkzeug und Drahtschneider
  • Isolierband Falls Ihr Verstärker einmal gewartet werden muss oder gestohlen wird, benötigen Sie die Seriennummer des Produkts. Schreiben Sie diese Nummer bitte jetzt unten auf. Die Seriennummer befindet sich auf der Unterseite des Verstärkers und auf dem Verpackungskarton.
  • Schutztüllen, um Kabel durch Metallwände im Auto zu führen Seriennummer:____________________________ SICHERE BETRIEBSGRENZWERTE Polk Audio-Kundendienst 800-377-7655 (M-F, 9-18 Uhr Ostküstenzeit, nur USA und Kanada) oder per E-Mail: polkcs@polkaudio.com. Außerhalb der USA und Kanada rufen Sie bitte +1 410-358-3600 an. Weitere Informationen über Polk Audio 12V-Verstärker finden Sie unter www.polkaudio.com. Polk Audio, Inc. 5601 Metro Drive Baltimore, MD 21215, USA Lesen Sie diesen Abschnitt zuerst Die Installation eines Audiosystems in ein Auto ist kein Kinderspiel. Wenn Sie Zweifel haben, ob Sie einen der in diesem Handbuch beschriebenen Installationsschritte ausführen können, sollten Sie sich Ärger ersparen und die Installation durch einen Fachmann ausführen lassen. Ihr Polk Audio-Händler kann Ihnen helfen, einen Fachmann zu finden. Wenn Sie die Installation selbst durchführen wollen, gehen wir davon aus, dass Sie sich mit der Verwendung von Werkzeugen und Elektrowerkzeugen auskennen. Unabhängig davon, wie viel Installationserfahrung Sie haben, sollten Sie Folgendes tun:
  • Vor Arbeitsbeginn dieses Handbuch sorgfältig durchlesen.
  • Die Installation präzise planen.
  • Genug Zeit bereitstellen, damit Sie die Installation ohne Hektik durchführen können.
  • Das Auto und die Polsterung vor Kratzern und Löchern schützen.
  • Entsprechende Schutzeinrichtungen verwenden. Wenn ein Verstärker, ungeachtet seiner Leistung in Watt, lautere Musik abspielt, als er ohne Verzerrung produzieren kann, kann dies die Lautsprecher beschädigen. Bei einem Betrieb mit dieser Lautstärke kann der Verstärker sehr hohe, hörbare Verzerrungen erzeugen, welche die Musik rau und grob klingen lassen können. Wenn Sie Verzerrungen hören, sollten Sie die Lautstärke reduzieren, damit Ihre Lautsprecher nicht beschädigt werden. Sie können praktisch jeden Lautsprecher (ungeachtet der Belastbarkeit) beschädigen, wenn Sie einen Verstärker bis zu dem Punkt aufdrehen, wo Verzerrungen eintreten, oder noch darüber.
  • Verstärker-Verkabelungs-Kit (bei Ihrem autorisierten Polk Audio-Händler erhältlich) Polk Audio legt für jeden seiner passiven (nicht verstärkten) Lautsprecher einen empfohlenen Verstärkungsbereich fest. Normalerweise wird dieser Wert als Leistungsbereich ausgedrückt, wie etwa 20-200 W (pro Kanal). Es ist wichtig, dass Sie bei der Auswahl eines Receivers oder Verstärkers für Ihre Polk-Lautsprecher verstehen, was diese Zahlen bedeuten. Die niedrigere Zahl ist die niedrigste auerleistung, die in einer typischen Hörumgebung einen akzeptablen Sound bietet. Die höhere Zahl verweist auf die höchste Leistung (pro Kanal), die mit Ihren Polk-Lautsprechern verwendet werden sollte. Diese Zahl sollte nicht mit der Belastbarkeit verwechselt werden und sagt nicht aus, dass der Lautsprecher diese Leistung langfristig verkraften kann. Wir geben einen breiten Belastungsbereich an, da nicht alle Elektronikhersteller die gleichen Messmethoden verwenden. Hochwertige Verstärker mit niedriger Belastbarkeit klingen sogar besser und lauter als minderwertige Verstärker mit hoher Belastbarkeit. Die PS-Leistung eines Autos wäre ein guter Vergleich. Ihr Auto hat wahrscheinlich viel mehr PS als für die tägliche Fahrt zur Arbeit nötig ist und könnte mehr als 190 km/h erreichen. Diese Leistung ist für die Beschleunigung bei der Einfahrt in die Autobahn und bei der Vermeidung von Gefahrensituationen nützlich, aber es ist nicht empfehlenswert, längere Zeit mit Volltempo zu fahren. Wirklich. Fragen Sie einfach Ihren Automechaniker, wenn Sie das nicht glauben. Wir empfehlen analog dazu Verstärker und Receiver mit einer Leistung, die über der Belastbarkeit unserer Lautsprecher liegt, da die für kurze Leistungsspitzen verfügbare zusätzliche Leistung eine bessere Klangqualität, einen maximalen Dynamikbereich und eine mühelose Wiedergabe hoher Lautstärken ermöglicht. Aber Sie sollten auf keinen Fall die volle Leistung Ihres Verstärkers oder Receivers für den Dauerbetrieb verwenden. INSTALLATIONSRICHTLINIEN

1. Lesen Sie bitte dieses Benutzerhandbuch vor Installation

des Verstärkers sorgfältig durch.

2. Trennen Sie den Masseanschluss der Batterie, bevor

Sie elektrische Verbindungen herstellen.

3. Suchen Sie nach Gefahrenstellen oder Hindernissen

wie Benzintank, Benzinleitungen bzw. Bremsleitungen oder Kabelbäumen, bevor Sie den Verstärker einbauen.

4. Wählen Sie einen Einbauort, der leicht zugänglich

und ausreichend belüftet ist und den Verstärker vor Hitze, Feuchtigkeit und Schmutz schützt.

5. Um den Verstärker sicher einzubauen, müssen Sie

zuerst die obere Abdeckungsbaugruppe entfernen. Lösen Sie die vier (4) Befestigungsschrauben der oberen Abdeckungsbaugruppe.

6. Vermeiden Sie beim Verlegen der Kabel zum Verstärker

scharfe Metallkanten und verlegen Sie die RCA-Kabel von Stromkabeln und anderen Kabelbäumen entfernt, die Störungen verursachen könnten.

7. Der Verstärker sollte mit einem kurzen, schweren Draht

direkt an eine blanke Metallstelle am Auto verbunden werden, am besten eine abgeschabte Stelle des Karosserieblechs. Verwenden Sie keine WerksErdungsstellen, Sitzbolzen oder punktgeschweißte Halterungen.

8. Versehen Sie Ihre Stromleitung innerhalb von 20 bis

25cm vom Masseanschluss der Batterie mit einer Sicherung. Verwenden Sie eine Sicherung oder einen Trennschalter mit einer höheren Wertung als die integrierte(n) Sicherung(en) des/der Verstärker(s). Bei der Wahl der Stärke des Kabels sollte der Gesamtstromverbrauch des Systems und die Länge des Kabels in Betracht gezogen werden. IASCA und andere Autosoundwettbewerbs-Organisationen haben Tabellen dafür, und Sie können auch eine Tabelle im MECP-Leitfaden finden. Auf der Seite mit den technischen Daten finden Sie die empfohlene Mindestdrahtstärke für die jeweiligen Verstärker. Verwenden Sie für das Massekabel des Verstärkers stets die gleiche Drahtstärke wie für dessen Stromkabel. Überprüfen

DEUTSCH Sie das Massekabel der Autobatterie und verbessern Sie es, falls nötig, indem Sie einen weiteren Massedraht hinzufügen, der die gleiche Drahtstärke wie das Netzkabel des Verstärkers hat. Denken Sie daran, dass der Verstärker seine Nennleistung nur dann erbringen kann, wenn er nicht durch Strom-und Massekabel begrenzt wird.

9. Dieser Verstärker ist auf einen Lautsprecherwiderstand

von 1 bis 4 Ohms ausgelegt. Denken Sie daran, dass langfristig die Hitze der Feind der Autoelektronik ist, und je niedriger die Impedanz ist, desto mehr Hitze wird erzeugt. Bei Lautsprechern mit niedriger Impedanz oder Installationen mit eingeschränkter Lüftung wäre ein externer Lüfter empfehlenswert.

10. Die Batterie- und Masseverbindungen zum Auto sollten

mit Quetschringverbindungen passender Größe (die Oberfläche ist wichtig) durchgeführt werden; ein Verlöten nach dem Quetschen ist ebenfalls zu empfehlen.

11. Aufgrund des Hochgeschwindigkeits-MOSFETSchaltnetzgeräts ist ein Filter am Stromkabel meist

nicht erforderlich (denken Sie daran, dass der Verstärker nicht seine volle Leistung erbringen kann, wenn die Stromversorgung eingeschränkt ist). Es ist unbedingt erforderlich, die Signalquelle fachgemäß zu erden, damit der Verstärker seine Spitzenleistung erreichen kann. Wenn die RCA-Eingänge nicht ausreichend über die Signalquelle geerdet sind, können elektrische Interferenzen aus dem Fahrzeug vom System empfangen werden. ABBILDUNG 1a—VERSTARKERANSCHLUSSE/REGLER–VORN (PA400.1/PA600.1/PA1200.1)

ANSCHLUSSE/REGLER AN VORDERSEITE

1. RCA-Eingänge—Für Line-Level-Ausgänge von

Autoradios oder Signalprozessoren mit Spannungen zwischen 250 mV und 7,5 V. Der PA400.1 verwendet 2-25A-Sicherungen, der PA600.1 verwendet 2-30ASicherungen, und der PA1200.1 verwendet 3-40ASicherungen.

2. RCA-Line-Ausgänge—Diese RCA-Durchgangsbuchsen

können dazu verwendet werden, das Eingangssignal an einen zweiten Verstärker zu übertragen.

3. Slave/Master-Schalter—Regelt, ob der Verstärker

in einer kombinierten Verstärkerkonfiguration als übergeordnet (master) oder untergeordnet (slave) betrachtet wird. (Siehe hierzu den Abschnitt über kombinierte Verstärker in diesem Handbuch.)

4. Gain Control—Controls the amplifier’s sensitivity

and is used to match the input level of the amplifier to the output level of the signal source.

5. Subsonic-Schalter—Der Subsonic-Filter schwächt

Frequenzen unter 30 Hz um 24 dB pro Oktave ab.

6. Bass-EQ-Schalter—Bietet am Subwoofer 8 dB

zusätzliche Bassverstärkung.

7. Remote—Kontrolliert die Verstärkung für den

Subwoofer per Fernbedienung, um während des Anhörens leichter Einstellungen zu ändern. Warnung: Schließen Sie NIE einen Pegelregler anderer Hersteller an die Subwoofer-FernbedienungsPegelkontrolle eines Polk Audio-Verstärkers an. Obwohl die Anschlüsse passen, können der Regelknopf und die Anschlussbelegung unterschiedlich sein, was zu einer Beschädigung des Verstärkers führen kann.

8. LPF-Regler—Bestimmt den Einsatzpunkt des

Tiefpassfilters zwischen 30 Hz und 250 Hz.

9. Phasenschalter—Für den Phasenausgang des

Tieftöners kann 0° oder 180° gewählt werden.

10. LED/FAN-Anschluss—Ermöglicht Anschluss eines

optionalen Lüfters für den Verstärker.

11. Status-LED—Leuchtet GRÜN auf, um anzuzeigen,

dass der Verstärker eingeschaltet ist und normal funktioniert, und ROT, wenn der Verstärker wegen eines Kurzschlusses, eines Gleichspannungsoffset oder wegen einer durch die integrierte Schutzschaltung entdeckten Überhitzung ausgeschaltet wird.

ABBILDUNG 2—LED/LÜFTERKABELBAUM

ANSCHLUSSE AN RUCKSEITE

ABBILDUNG 1b— REMOTE Remote—Kontrolliert die Verstärkung für den Subwoofer per Fernbedienung, um während des Anhörens leichter Einstellungen zu ändern. Warnung: Schließen Sie NIE einen Pegelregler anderer Hersteller an die Subwoofer-FernbedienungsPegelkontrolle eines Polk Audio-Verstärkers an. Obwohl die Anschlüsse passen, können der Regelknopf und die Anschlussbelegung unterschiedlich sein, was zu einer Beschädigung des Verstärkers führen kann.

Telefonkabel FernbedienungsLautstärkemodul

1. Sicherung—Diese Sicherungen schützen den

Verstärker gegen interne elektrische Beschädigung und dienen nur zum Schutz des Verstärkers. Alle anderen Stromanschlüsse sollten an der Quelle abgesichert werden. Der PA400.1 verwendet 2-25ASicherungen, der PA600.1 verwendet 2-30A-Sicherungen, und der PA1200.1 verwendet 3-40A-Sicherungen.

2. (+) 12 Volt Strom—Verbinden Sie diesen Anschluss

über eine SICHERUNG oder einen TRENNSCHALTER mit dem Pluspol der Fahrzeugbatterie oder dem Pluspol einer isolierten Audiosystem-Batterie. WARNUNG: Schützen Sie dieses Stromkabel immer durch den Einbau einer Sicherung oder eines Trennschalters der passenden Größe innerhalb von 30 cm vom Masseanschluss der Batterie.

3. Ferneinschaltung—Dieser Anschluss schaltet den

Verstärker ein, wenn (+) 12 Volt Spannung anliegt. Verbinden Sie ihn mit dem Ferneinschaltkabel des Autoradios oder der Signalquelle.

4. Masse—Verbinden Sie diesen Anschluss direkt mit

dem Karosserieblech und verwenden Sie hierzu einen möglichst kurzen Draht. Verwenden Sie immer Draht mit der gleichen oder größeren Stärke wie das (+) 12-Volt-Stromkabel. Der Anschlusspunkt an der Karosserie sollte von Lack und Schmutz frei gekratzt werden. Verwenden Sie an beiden Enden dieses Kabels nur hochwertige Quetsch- und/oder Lötverbindungen. Verbinden Sie diesen Anschluss NICHT direkt mit dem Masseanschluss der Fahrzeugbatterie oder anderen Werks-Erdungsstellen.

5. Lautsprecheranschlüsse—Verbinden Sie die

Subwoofer mit diesen Anschlüssen. (Siehe hierzu das Lautsprecher-Verkabelungsdiagramm in diesem Handbuch.)

DEUTSCH ABBILDUNG 3—VERSTÄRKERANSCHLÜSSE—HINTEN (PA400.1/PA600.1/PA1200.1) VERSTARKER KOMBINIEREN Die Subwoofer-Verstärker Polk 600.1 und 1200.1 ermöglichen die Kombination von zwei oder mehr Verstärkern der gleichen Leistung in einer Master/ Slave-Kombination, die mehr Leistung und präzise Pegelabstimmung bietet. Es gibt die Kombinationen Parallel Synced Gain (parallel/synchronisiert) und External Synced Bridged (extern synchronisiert, Brückenmodus). PA400.1 WARNUNG: Versuchen Sie NIE, Verstärker mit verschiedener Leistung zu kombinieren. Diese Verstärkerkombinationen funktionieren nur dann, wenn die MASTERund SLAVE-Verstärker identische Modelle sind. PA600.1

PARALLEL SYNCED GAIN

PA1200.1 ABBILDUNG 4—LAUTSPRECHER-VERKABELUNGSDIAGRAMME Einzelner Subwoofer-Anschluss (Draufsicht) Anschluss von zwei Subwoofern (Draufsicht) In dieser MASTER/SLAVE-Kombination bleiben die Vorverstärkerregler am Master-Verstärker aktiv, während der Vorverstärker am Slave-Verstärker umgangen wird. Dadurch kann der Master-Verstärker die Verstärkung, den Filter und den Subwoofer-Pegel an beiden Verstärkern kontrollieren. Diese Kombination ermöglicht es den Verstärkern, ihre(n) eigenen Subwoofer anzusprechen, während sie durch ein phasengleiches Vorverstärkersignal vom Master-Verstärker synchronisiert werden. Die Anschlüsse für die SubwooferAusgänge der Verstärker in dieser Kombination sollten standardmäßige phasengleiche Konfigurationen sein und einen parallelen Lautsprecheranschluss bilden. (Siehe dazu den Abschnitt „Parallel Synced Gain“ in diesem Verstärkerhandbuch sowie die Lautsprecheranschlussdiagramme.) HINWEIS: Ein Master-Verstärker kann in dieser Kombination bis zu drei Slave-Verstärker kontrollieren. Man kann jedem System mehrere identische MASTER/ SLAVE-Kombinationen hinzufügen.

EXTERNAL SYNCED BRIDGED

HINWEIS: Die doppelten (+)- und (-)-Subwoofer-Ausgänge am PA400.1, PA600.1 und PA1200.1 sind intern parallel geschaltet, und der kombinierte Lastwiderstand sollte beim Anschluss mehrerer Subwoofer in Betracht gezogen werden. In dieser MASTER/SLAVE-Kombination bleiben die Vorverstärkerregler am Master-Verstärker aktiv, während der Vorverstärker am Slave-Verstärker umgangen wird. Dadurch kann der Master-Verstärker die Verstärkung, den Filter und den Subwoofer-Pegel an beiden Verstärkern kontrollieren. Diese Kombination ermöglicht es den Verstärkern, gemeinsam Subwoofer anzusprechen, während sie durch ein phasenverschobenes Vorverstärkersignal vom MasterVerstärker synchronisiert werden. Bei dieser SubwooferAnschlusskonfiguration sendet der Master-Verstärker das positive Signal an den Subwoofer, während der SlaveVerstärker das negative Signal sendet, was eine extern überbrückte Lautsprecherverbindung erzeugt. (Siehe dazu den Abschnitt „External Synced Bridged“ in diesem Verstärkerhandbuch sowie die Lautsprecheranschlussdiagramme.) HINWEIS: In dieser Kombination können Verstärker nur paarweise verbunden werden. In jedem System kann man mehrere gleiche Paare anschließen, um separate Subwoofer anzusprechen.

HINWEIS: Sie MÜSSEN die Subsonic-, EQ- und sonstigen Filtereinstellungen am Master-Verstärker auf die gleichen Werte einstellen, um sichere und optimale Ergebnisse zu erzielen. Richtlinien für die Einstellungen finden Sie im Abschnitt „Crossover-Einstellungen und Verstärkungsregelung.“

PARALLEL SYNCHED GAIN—

ANSCHLUSSE/EINSTELLUNGEN Details über die Verkabelung finden Sie in Abbildung 5.

1. Eingangssignal—Schließen Sie diese RCA-Stecker

wie im Abschnitt über die Anschlüsse an der Vorderseite beschrieben an.

2. SLAVE/MASTER-Schalter—

  • Stellen Sie den Slave/Master-Schalter am Master-Verstärker auf die Position MASTER.
  • Stellen Sie den Slave/Master-Schalter am Slave-Verstärker auf die Position SLAVE.
  • Wenn Sie den Slave/Master-Schalter an beiden Verstärkern einstellen, wird die E/A-Konfiguration der RCA-Buchsen automatisch je nach Slaveoder Master-Status des Verstärkers festgelegt. HINWEIS: Ein Master-Verstärker kann in dieser Kombination bis zu drei Slave-Verstärker kontrollieren. Man kann jedem System mehrere identische Master/ Slave-Kombinationen hinzufügen.

3. Phasenschalter—Stellen Sie die Phasenschalter aller

synchronisierten Verstärker auf die gleiche Position (alle auf 0° oder alle auf 180°).

4. Sichere, optimale Leistung—Die Regler für

Tiefpassfilter, Bass-EQ und Subsonic-Filter müssen bei allen synchronisierten Verstärkern auf die gleichen Werte eingestellt werden.

5. Signalverbindung—Stellen Sie, wie in Abbildung 5

gezeigt, mit einem RCA-Kabel eine Verbindung zwischen der Buchse OUT RCA am Master-Verstärker und SLAVE IN RCA am Slave-Verstärker her.

6. Subwoofer-Lautsprecheranschluss—Bei dieser

Verstärkerkombination muss jeder Verstärker seine(n) eigenen separaten Subwoofer ansprechen. Verbinden Sie die Lautsprecheranschlüsse jedes Verstärkers mit einer Kombination aus einem oder mehreren Subwoofern, die zu einer Nennimpedanz zwischen 1 und 4 Ohm führt. Vergewissern Sie sich, dass bei jedem Verstärker die gleiche Lautsprecherimpedanz vorliegt. WARNUNG: Im SLAVE-Modus wird der Verstärkungsregler des Verstärkers völlig umgangen. Schalten Sie NIE den MASTER/SLAVE-Schalter auf SLAVE, während der Verstärker angeschlossen und in Betrieb ist. Schließen Sie NIE eine Signalquelle an den Slave-Modus-Verstärker an, die 200 mV überschreitet.

ANSCHLUSSE/EINSTELLUNGEN ABBILDUNG 5 – PARALLEL SYNC GAINED (PA600.1/PA1200.1)

1. Eingangssignal—Schließen Sie diese RCA-Stecker

wie im Abschnitt über die Anschlüsse an der Vorderseite beschrieben an.

2. SLAVE/MASTER-Schalter—

  • Stellen Sie den Slave/Master-Schalter am MasterVerstärker auf die Position MASTER.
  • Stellen Sie den Slave/Master-Schalter am SlaveVerstärker auf die Position SLAVE.
  • Wenn Sie den Slave/Master-Schalter an beiden Verstärkern einstellen, wird die E/A-Konfiguration der RCA-Buchsen automatisch je nach Slave- oder Master-Status des Verstärkers festgelegt. MASTER-VERSTÄRKER HINWEIS: In dieser Kombination können Verstärker nur paarweise verbunden werden. In jedem System kann man mehrere gleiche Paare anschließen, um separate Subwoofer anzusprechen.

3. Phasenschalter—Stellen Sie die Phasenschalter

aller synchronisierten MASTER-Verstärker auf 0°. Stellen Sie die Phasenschalter aller synchronisierten SLAVE- Verstärker auf 180°. Damit der Betrieb im Modus External Synced Bridged funktioniert, müssen MASTER- und SLAVE-Verstärker auf gegensätzliche Phasen eingestellt sein.

4. Sichere, optimale Leistung—Die Regler für

Tiefpassfilter, Bass-EQ und Subsonic-Filter müssen bei allen synchronisierten Verstärkern auf die gleichen Werte eingestellt werden. SLAVE-VERSTÄRKER

5. Signalverbindung—Stellen Sie, wie in Abbildung 6

gezeigt, mit einem RCA-Kabel eine Verbindung zwischen den Buchsen OUT RCA am Master-Verstärker und INPUT RCA am Slave-Verstärker her.

6. Subwoofer-Lautsprecheranschluss—Bei dieser

Verstärkerkombination sprechen die SubwooferLautsprecheranschlüsse beider Verstärker einen oder mehrere gemeinsame Subwoofer. Verwenden Sie beim Anschluss der Subwoofer an die Verstärker folgendes Anschlussdiagramm. Verbinden Sie die autsprecheranschlüsse des Verstärkers mit einer Kombination aus einem oder mehreren Subwoofern, die zu einer Nennimpedanz zwischen 2 und 4 Ohm führt. Schließen Sie NIE Lastwiderstände von weniger als 2 Ohm an, wenn Sie die Verstärker in der External Synced Bridged-Kombination verwenden. WARNUNG: Die negativen Sub-Ausgänge des MASTERund des SLAVE-Verstärkers müssen mit zwei Drähten mit mindestens 12 AWG Stärke verbunden werden. WARNUNG: Im SLAVE-Modus wird der Verstärkungsregler des Verstärkers völlig umgangen. Schalten Sie NIE den MASTER/SLAVE-Schalter auf SLAVE, während der Verstärker angeschlossen und in Betrieb ist. Schließen Sie NIE eine Signalquelle an den Slave-Modus-Verstärker an, die 200 mV überschreitet. Subwoofer-Verkabelung (Draufsicht) MASTER SLAVE HINWEIS: Die doppelten (+)- und (-)-Subwoofer-Ausgänge sind intern parallel geschaltet, und der kombinierte Lastwiderstand sollte beim Anschluss mehrerer Subwoofer in Betracht gezogen werden.

DEUTSCH FIGURE 6—EXTERNAL SYNCED BRIDGED (PA600.1/PA1200.1) MASTER-VERSTÄRKER MEHRFACH-VERSTÄRKERKOMBINATIONEN Die Subwoofer-Verstärker PA400.1, PA600.1 und PA1200.1 können auch in mehrfachen Master/Slave-Kombinationen verwendet werden, was eine unbegrenzte Expansion des Subwooferbereichs eines Systems ermöglicht. Um mehrfache Verstärkerkombinationen zu verwenden, sollten Sie sich am besten an folgende Richtlinien halten.

  • Audiosignal—Teilen Sie das Audiosignal vom Autoradio oder Signalprozessor zu den MasterVerstärkern, indem Sie RCA-Y-Adapter verwenden. Teilen Sie es in eine gerade Anzahl, um einen gleich mäßigen Eingangspegel an jedem Master-Verstärker sicherzustellen.
  • Verstärkerkonfiguration—Richten Sie jede MASTER/SLAVE-Verstärkerkombination wie für den jeweiligen Kombinationstyp beschrieben ein. (Siehe dazu den Abschnitt „Parallel Synced Gain“ oder „External Synced Bridged“ in diesem Verstärkerhandbuch sowie die Lautsprecheranschlussdiagramme.) CROSSOVER-EINSTELLUNGEN UND VERSTÄRKUNGSREGELUNG Ihr Polk Audio-Endverstärker muss sorgfältig eingestellt werden, um die maximale Leistung zu erreichen. Für die Feineinstellung des Verstärkers gibt es einige Richtlinien. SLAVE-VERSTÄRKER Subwoofer-Verkabelung (Draufsicht) MASTER
  • Da dieser Verstärker nur auf den Subwoofer-Betrieb ausgelegt ist, ist der Tiefpass-Crossover immer aktiviert. Der Crossover-Punkt ist einstellbar, um das System präziser anpassen zu können.
  • Versuchen Sie, die Einstellung niedrig genug zu wählen, um ein Verschmieren des Klangbilds zu vermeiden (Sie sollten keine Stimmen aus dem Subwoofer hören), aber nicht so niedrig, dass eine Lücke zwischen dem Subwoofer und den Mittelbass-/Mittelbereichslautsprechern entsteht. Es wäre von Vorteil, wenn Sie sich für diese Einstellung Zeit nehmen und Ihnen bekannte Musik oder Systemsetup-CDs anhören, um genau die musikalische Wiedergabe zu erreichen, die Sie wollen.
  • Die Verstärkungseinstellung ermöglicht es Ihnen, die richtige Signalanpassung für einen sauberen, ruhigen Verstärkerbetrieb zu wählen. Spielen Sie zunächst Ihnen bekannte Musik. Wenn der Verstärkungsregler am Verstärker in Mittelposition steht, stellen Sie die Lautstärke am Autoradio auf 3/4 oder bis Sie Verzerrungen oder Clipping hören. Wenn Sie Verzerrungen hören, bevor Sie die 3/4 -Lautstärkeposition des Autoradios erreichen, müssen Sie die Verstärkungseinstellung am Verstärker senken und dann die Lautstärke des Autoradios wieder anheben. Wenn Sie die Musik im Autoradio bei 3/4 der Lautstärke oder etwas darüber ohne hörbare Verzerrung anhören können, steigern Sie langsam den Verstärkungsfaktor des Verstärkers, bis Sie Verzerrungen hören, und senken ihn dann, bis die Verzerrungen nicht mehr hörbar sind. Mit dieser Einstellung können Sie mit allen Musikquellen (mit Ausnahme der leisesten) die volle Ausgangsleistung erreichen und dabei übermäßige Verzerrungen vermeiden.
  • Bei Systemen mit Subwoofer-FernbedienungsPegelkontrolle steigern Sie die Subwoofer-Verstärkung am Verstärker um 25% und stellen den SubwooferFernbedienungs-Pegelregler auf die Mittelposition, nachdem Sie alle Verstärkungs- und Filtereinstellungen ausgeführt haben. Dadurch hat die Fernbedienung des Subwoofer-Pegels mehr Einstellungsspielraum bezüglich des Subwoofer-Ausgangs.
  • Sie sollten die Auswirkung des veränderten Verstärkungsfaktors auf den Frequenzgang und das Klangbild des Systems in Betracht ziehen. Spielen Sie erneut Ihnen bekannte Musik ab, um die Verstärkungs- und Crossovereinstellung nach Ihrem Wunsch auszuwählen. Test-Disks und Analyseprogramme können Ihnen dabei helfen, aber letztlich zählen nur Ihre Ohren. Hören Sie sich also Musik an! LED-RÖHRENINSTALLATION (OPTIONAL) HINWEIS: Wenn der optionale Lüfter NICHT verwendet wird, empfehlen wir, die zweite LED-Röhre an diesen Schaltkreis anzuschließen. Wenn der optionale Lüfter verwendet wird, empfehlen wir, die zweite LED-Röhre mit der ersten LED-Röhre parallel zu schalten. S L AV E

ITALIANO ITALIANO CEA-DATEN PA400.1 PA600.1 PA1200.1 Leistung: 200 Watt RMS x 1 bei 4 Ohm und ≤ 1 % Gesamtklirrfaktor und Verzerrungen Rauschabstand: -60 dBA (Referenz 1 Watt an 4 Ohm) Weitere Leistung: 400 Watt RMS x 1 bei 1 Ohm und ≤ 1 % Gesamtklirrfaktor und Verzerrungen ATTENZIONE Gli impianti audio per auto ad alta potenza sono in grado di generare livelli di pressione acustica che superano il valore di soglia oltre il quale si possono generare danni all’udito. Leistung: 300 Watt RMS x 1 bei 4 Ohm und ≤ 1 % Gesamtklirrfaktor und Verzerrungen Rauschabstand: -60 dBA (Referenz 1 Watt an 4 Ohm) Weitere Leistung: 600 Watt RMS x 1 bei 1 Ohm und ≤ 1 % Gesamtklirrfaktor und Verzerrungen Tali impianti potrebbero anche impedire a chi guida di sentire comunicati sul traffico o l’arrivo di veicoli d’emergenza. Usare giudizio e prestare attenzione quando si ascolta o regola l’impianto audio. Leistung: 400 Watt RMS x 1 bei 4 Ohm und ≤ 1 % Gesamtklirrfaktor und Verzerrungen Rauschabstand: -60 dBA (Referenz 1 Watt an 4 Ohm) Weitere Leistung: 1200 Watt RMS x 1 bei 1 Ohm und ≤ 1 % Gesamtklirrfaktor und Verzerrungen CARATTERISTICHE

Externer Lüfter-Treiber

RCA-Durchgangsbuchsen

PA600.1 RMS-Dauerleistung bei 1 Ohm1 Dämpfungsfaktor

PA400.1 600W x 1 1200W x 1 RMS Dauerleistung an 1 Ohm von 20 bis 20.000 Hz bei 14,4 VDC mit weniger als 0,08 % Gesamtklirrfaktor und Verzerrungen. RMS Dauerleistung an 2 Ohm von 20 bis 20.000 Hz bei 14,4 VDC mit weniger als 0,15 % Gesamtklirrfaktor und Verzerrungen.

Polk Audio ist ein preisgekrönter Entwickler und Hersteller von Hochleistungs-Audiogeräten und die größte Audiomarke von Directed Electronics, Inc. (NASDAQ, DEIX). Polk Audio wurde 1972 von drei Absolventen der Johns Hopkins University gegründet und besitzt mehr als 50 Patente für Entwicklungen im Design und der Technologie von Lautsprechern. Die Produkte von Polk umfassen Lautsprecher und elektronische Geräte für den Heim-, Auto-und Bootseinsatz, den ersten Satellitenradio-Komponententuner für den Heimgebrauch, den ersten audiophilen Aktivlautsprecher der Welt mit IP-Adressierung, den ersten THX® Ultra2-zertifizierten Deckenlautsprecher und I-Sonic®–das erste Unterhaltungssystem mit HD Radio®, XM Connect & PlayFähigkeit und einem DVD-Player. Polk-Produkte sind weltweit über autorisierte UnterhaltungselektronikFachhändler erhältlich. Weitere Informationen und den Standort eines Polk-Händlers oder Vertriebs finden Sie unter www.polkaudio.com, oder telefonisch unter 1-800-377-7655 (M-F, 9-18 Uhr Ostküstenzeit, nur USA und Kanada). Außerhalb Nordamerikas rufen Sie bitte +1 (410) 358-3600 an. Polk Audio, Inc. 5601 Metro Drive, Baltimore, MD 21215 www.polkaudio.com
