MANUAL DE UTILIZADOR PA400.1 POLK AUDIO

1. Lea este manual cuidadosamente antes de instalar

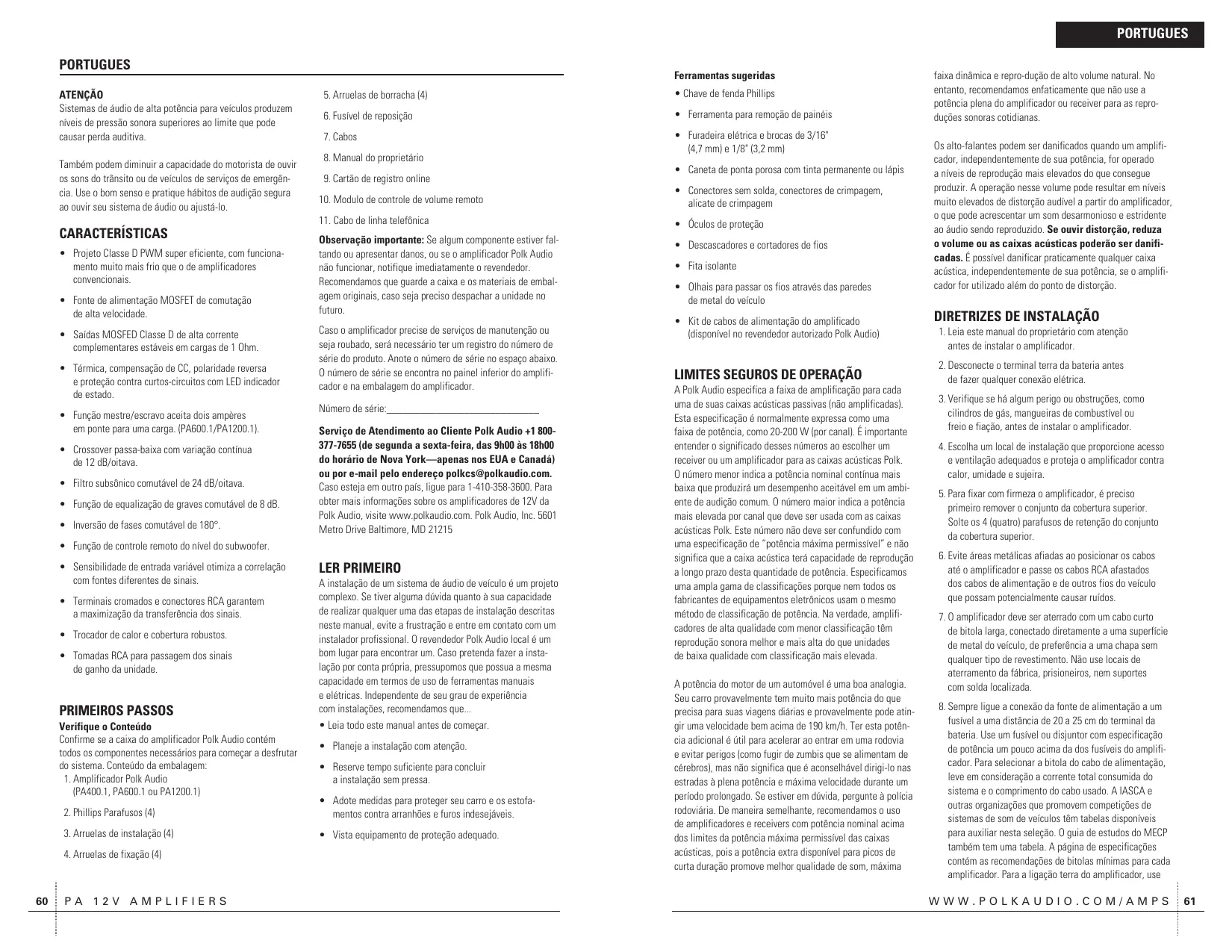

PORTUGUES PORTUGUES ATENÇÃO Sistemas de áudio de alta potência para veículos produzem níveis de pressão sonora superiores ao limite que pode causar perda auditiva. Também podem diminuir a capacidade do motorista de ouvir os sons do trânsito ou de veículos de serviços de emergência. Use o bom senso e pratique hábitos de audição segura ao ouvir seu sistema de áudio ou ajustá-lo. CARACTERÍSTICAS

• Projeto Classe D PWM super eficiente, com funcionamento muito mais frio que o de amplificadores convencionais.
• Fonte de alimentação MOSFET de comutação de alta velocidade.
• Saídas MOSFED Classe D de alta corrente complementares estáveis em cargas de 1 Ohm.
• Térmica, compensação de CC, polaridade reversa e proteção contra curtos-circuitos com LED indicador de estado.
• Função mestre/escravo aceita dois ampères em ponte para uma carga. (PA600.1/PA1200.1).
• Crossover passa-baixa com variação contínua de 12 dB/oitava.
• Filtro subsônico comutável de 24 dB/oitava.
• Função de equalização de graves comutável de 8 dB.
• Inversão de fases comutável de 180°. Ferramentas sugeridas

5. Arruelas de borracha (4)

6. Fusível de reposição

• Ferramenta para remoção de painéis

8. Manual do proprietário

9. Cartão de registro online

10. Modulo de controle de volume remoto

• Conectores sem solda, conectores de crimpagem, alicate de crimpagem

11. Cabo de linha telefônica

• Óculos de proteção Observação importante: Se algum componente estiver faltando ou apresentar danos, ou se o amplificador Polk Audio não funcionar, notifique imediatamente o revendedor. Recomendamos que guarde a caixa e os materiais de embalagem originais, caso seja preciso despachar a unidade no futuro.

• Descascadores e cortadores de fios Caso o amplificador precise de serviços de manutenção ou seja roubado, será necessário ter um registro do número de série do produto. Anote o número de série no espaço abaixo. O número de série se encontra no painel inferior do amplificador e na embalagem do amplificador. Número de série:____________________________ Serviço de Atendimento ao Cliente Polk Audio +1 800377-7655 (de segunda a sexta-feira, das 9h00 às 18h00 do horário de Nova York—apenas nos EUA e Canadá) ou por e-mail pelo endereço polkcs@polkaudio.com. Caso esteja em outro país, ligue para 1-410-358-3600. Para obter mais informações sobre os amplificadores de 12V da Polk Audio, visite www.polkaudio.com. Polk Audio, Inc. 5601 Metro Drive Baltimore, MD 21215

• Função de controle remoto do nível do subwoofer.
• Sensibilidade de entrada variável otimiza a correlação com fontes diferentes de sinais.
• Terminais cromados e conectores RCA garantem a maximização da transferência dos sinais.
• Trocador de calor e cobertura robustos.
• Tomadas RCA para passagem dos sinais de ganho da unidade. PRIMEIROS PASSOS Verifique o Conteúdo Confirme se a caixa do amplificador Polk Audio contém todos os componentes necessários para começar a desfrutar do sistema. Conteúdo da embalagem:

LER PRIMEIRO A instalação de um sistema de áudio de veículo é um projeto complexo. Se tiver alguma dúvida quanto à sua capacidade de realizar qualquer uma das etapas de instalação descritas neste manual, evite a frustração e entre em contato com um instalador profissional. O revendedor Polk Audio local é um bom lugar para encontrar um. Caso pretenda fazer a instalação por conta própria, pressupomos que possua a mesma capacidade em termos de uso de ferramentas manuais e elétricas. Independente de seu grau de experiência com instalações, recomendamos que...

• Leia todo este manual antes de começar.
• Planeje a instalação com atenção.
• Reserve tempo suficiente para concluir a instalação sem pressa.

2. Phillips Parafusos (4)

• Adote medidas para proteger seu carro e os estofamentos contra arranhões e furos indesejáveis.

3. Arruelas de instalação (4)

• Vista equipamento de proteção adequado.

4. Arruelas de fixação (4)

• Olhais para passar os fios através das paredes de metal do veículo
• Kit de cabos de alimentação do amplificado (disponível no revendedor autorizado Polk Audio)

LIMITES SEGUROS DE OPERAÇÃO

A Polk Audio especifica a faixa de amplificação para cada uma de suas caixas acústicas passivas (não amplificadas). Esta especificação é normalmente expressa como uma faixa de potência, como 20-200 W (por canal). É importante entender o significado desses números ao escolher um receiver ou um amplificador para as caixas acústicas Polk. O número menor indica a potência nominal contínua mais baixa que produzirá um desempenho aceitável em um ambiente de audição comum. O número maior indica a potência mais elevada por canal que deve ser usada com as caixas acústicas Polk. Este número não deve ser confundido com uma especificação de “potência máxima permissível” e não significa que a caixa acústica terá capacidade de reprodução a longo prazo desta quantidade de potência. Especificamos uma ampla gama de classificações porque nem todos os fabricantes de equipamentos eletrônicos usam o mesmo método de classificação de potência. Na verdade, amplificadores de alta qualidade com menor classificação têm reprodução sonora melhor e mais alta do que unidades de baixa qualidade com classificação mais elevada. A potência do motor de um automóvel é uma boa analogia. Seu carro provavelmente tem muito mais potência do que precisa para suas viagens diárias e provavelmente pode atingir uma velocidade bem acima de 190 km/h. Ter esta potência adicional é útil para acelerar ao entrar em uma rodovia e evitar perigos (como fugir de zumbis que se alimentam de cérebros), mas não significa que é aconselhável dirigi-lo nas estradas à plena potência e máxima velocidade durante um período prolongado. Se estiver em dúvida, pergunte à polícia rodoviária. De maneira semelhante, recomendamos o uso de amplificadores e receivers com potência nominal acima dos limites da potência máxima permissível das caixas acústicas, pois a potência extra disponível para picos de curta duração promove melhor qualidade de som, máxima faixa dinâmica e repro-dução de alto volume natural. No entanto, recomendamos enfaticamente que não use a potência plena do amplificador ou receiver para as reproduções sonoras cotidianas. Os alto-falantes podem ser danificados quando um amplificador, independentemente de sua potência, for operado a níveis de reprodução mais elevados do que consegue produzir. A operação nesse volume pode resultar em níveis muito elevados de distorção audível a partir do amplificador, o que pode acrescentar um som desarmonioso e estridente ao áudio sendo reproduzido. Se ouvir distorção, reduza o volume ou as caixas acústicas poderão ser danificadas. É possível danificar praticamente qualquer caixa acústica, independentemente de sua potência, se o amplificador for utilizado além do ponto de distorção.

DIRETRIZES DE INSTALAÇÃO

1. Leia este manual do proprietário com atenção

antes de instalar o amplificador.

2. Desconecte o terminal terra da bateria antes

de fazer qualquer conexão elétrica.

3. Verifique se há algum perigo ou obstruções, como

cilindros de gás, mangueiras de combustível ou freio e fiação, antes de instalar o amplificador.

4. Escolha um local de instalação que proporcione acesso

e ventilação adequados e proteja o amplificador contra calor, umidade e sujeira.

5. Para fixar com firmeza o amplificador, é preciso

primeiro remover o conjunto da cobertura superior. Solte os 4 (quatro) parafusos de retenção do conjunto da cobertura superior.

6. Evite áreas metálicas afiadas ao posicionar os cabos

até o amplificador e passe os cabos RCA afastados dos cabos de alimentação e de outros fios do veículo que possam potencialmente causar ruídos.

7. O amplificador deve ser aterrado com um cabo curto

de bitola larga, conectado diretamente a uma superfície de metal do veículo, de preferência a uma chapa sem qualquer tipo de revestimento. Não use locais de aterramento da fábrica, prisioneiros, nem suportes com solda localizada.

8. Sempre ligue a conexão da fonte de alimentação a um

fusível a uma distância de 20 a 25 cm do terminal da bateria. Use um fusível ou disjuntor com especificação de potência um pouco acima da dos fusíveis do amplificador. Para selecionar a bitola do cabo de alimentação, leve em consideração a corrente total consumida do sistema e o comprimento do cabo usado. A IASCA e outras organizações que promovem competições de sistemas de som de veículos têm tabelas disponíveis para auxiliar nesta seleção. O guia de estudos do MECP também tem uma tabela. A página de especificações contém as recomendações de bitolas mínimas para cada amplificador. Para a ligação terra do amplificador, use

WWW.POLKAUDIO.COM/AMPS

PORTUGUES sempre fio da mesma bitola que a do cabo de alimentação. Não deixe de inspecionar o cabo da ligação terra da bateria do veículo e, se necessário, atualizá-la adicionando mais um fio terra com a mesma bitola do cabo de alimentação do amplificador. Lembre-se de que o amplificador só consegue produzir sua saída nominal quando não sofre limite de corrente causado pelos cabos de alimentação e aterramento.

9. Este amplificador foi projetado para excitar uma carga

de alto-falante de 1 a 4 Ohms. Não se esqueça de que o calor é o inimigo de longo prazo dos componentes eletrônicos de automóveis, e quanto menor a carga do alto-falante, maior será o calor gerado. Para aplicações com alto-falantes de baixa impedância ou instalações com ventilação limitada, sugerimos o uso de um ventilador externo adicional.

10. As conexões da bateria e da ligação terra ao veículo

devem ser feitas com terminais de anel crimpado do tamanho correto (o importante é a área da superfície). Também recomendamos que os terminais sejam soldados depois de crimpados.

11. Devido à fonte de alimentação MOSFET de comutação

de alta freqüência, geralmente não é necessário filtrar o cabo de alimentação (não se esqueça de que o amplificador não conseguirá gerar potência plena se a fonte de alimentação for restringida). Para que o amplificador alcance seu pico de desempenho, é necessário fazer o aterramento correto da fonte dos sinais. Se as entradas RCA não forem aterradas de maneira adequada através da fonte dos sinais, é possível que o sistema capte ruído elétrico do veículo. FIGURA 1a—CONEXOES/CONTROLES DO AMPLIFICADOR— FRENTE (PA400.1/PA600.1/PA1200.1) CONEXOES/CONTROLES

1. Tomadas de entrada RCA—Aceitam saídas de nível

de linha de unidades principais ou processadores de sinais com tensões entre 250 mV e 7,5 V.

2. Tomadas de saída de linha RCA—Estas tomadas

de desvio RCA podem ser usadas para enviar o sinal de entrada a um segundo amplificador.

3. Chave escravo/mestre—Controla se o amplificador

deve atuar como escravo ou mestre quando conectado em configurações com mais de um amplificador. (Consulte a seção “Combinação de amplificadores” neste manual.)

4. Controle de ganho—Controla a sensibilidade do

amplificador e é usado para correlacionar o nível de entrada do amplificador ao nível de saída da fonte de sinais (frente e traseira no PA500.4 e no PA1100.5).

5. Chave Subsônico—O filtro subsônico atenua as

freqüências abaixo de 30 Hz em 24 dB por oitava.

6. Chave de equalização de graves—Quando

selecionada, amplia em 8 dB os graves reproduzidos pelo subwoofer.

7. Remoto—Controla remotamente o ganho do subwoofer gerado pelo amplificador, para facilitar o ajuste

durante a audição. Atenção: NÃO conecte um botão de controle de nível de outro fabricante ao controle remoto de sub-nível de qual-quer amplificador Polk Audio. Apesar de os conectores se encaixarem perfeitamente, o botão de controle e as posições dos pinos do conector podem ser diferentes e o amplificador poderá sofrer danos.

8. Controle LPF—Controla o limite do filtro passa-baixa,

9. Chave de seleção de fase—0° ou 180° selecionável,

para indicar que o amplificador está ligado e funcionando normalmente e acenderá na cor VERMELHA se o amplificador se desligar devido a um curto-circuito, compensação de CC, ou superaquecimento detectado pelo circuito de proteção interno. FIGURA 2—CHICOTE DE CABOS DOS LED/VENTILADOR BLACK BLUE BLACK RED

FIGURA 1b— REMOTO Remoto—Controla remotamente o ganho do subwoofer gerado pelo amplificador, para facilitar o ajuste durante a audição. Atenção: NÃO conecte um botão de controle de nível de outro fabricante ao controle remoto de sub-nível de qual-quer amplificador Polk Audio. Apesar de os conectores se encaixarem perfeitamente, o botão de controle e as posições dos pinos do conector podem ser diferentes e o amplificador poderá sofrer danos.

Cabo de linha telefônica Modulo de controle de volume remoto

1. Fusível—Estes fusíveis protegem o amplificador contra

danos elétricos internos e se destinam a proteger apenas o amplificador. Todas as demais conexões de alimentação devem ser conectadas a fusíveis na fonte. O PA400.1 usa fusíveis 2-25A, o PA600.1 usa fusíveis 2-30A e o PA1200.1 usa fusíveis 3-40A.

2. Potência (+) 12 V—Conecte este terminal através

de um FUSÍVEL ou um DISJUNTOR ao terminal positivo da bateria do veículo ou ao terminal positivo de uma bateria de sistema de áudio independente. ATENÇÃO: Sempre proteja este cabo de alimentação mediante a instalação de um fusível ou disjuntor de tamanho apropriado no máximo a 30 cm de distância da conexão do terminal da bateria.

3. Ativação remota—Este terminal liga o amplificador

quando uma corrente de (+) 12 V é aplicada a ele. Conecte-o ao terminal de ativação remota da unidade principal ou da fonte dos sinais.

4. Terra—Conecte este terminal diretamente à placa do

chassis do veículo, usando o fio de menor comprimento necessário para fazer a conexão. Sempre use fio da mesma bitola ou de bitola superior à do cabo de alimentação de (+) 12 V. Toda a tinta e sujeira deve ser removida do ponto de conexão do chassis. Use apenas conectores crimpados e/ou soldados de qualidade nas duas extremidades deste fio. NÃO conecte este terminal diretamente ao terminal terra da bateria do veículo nem a qualquer outro ponto de aterramento de fábrica.

5. Terminais dos alto-falantes—Conecte os subwoofers

a estes terminais. (Consulte a seção dos esquemas de fiação dos alto-falantes neste manual).

Os amplificadores de subwoofers Polk 600.1 e 1200.1 têm capacidade para conectar dois ou mais amplificadores da mesma potência em uma combinação mestre/escravo, para produzir mais potência com correlação precisa de níveis. São combinações de ganho sincronizado em paralelo e ligação em ponte externa com ganho sincronizado. ATENÇÃO: NÃO tente combinar amplificadores com potências diferentes. Estas combinações de amplificadores só funcionam corretamente se os amplificadores MESTRE e ESCRAVO forem modelos idênticos. PA600.1

GANHO SINCRONIZADO EM PARALELO

PA1200.1 Nesta combinação MESTRE/ESCRAVO, os controles do préamplificador do amplificador mestre permanecem ativos e o pré-amplificador do amplificador escravo é ignorado. Isto permite que o amplificador mestre controle os ajustes de ganho, filtro e sub-nível nos dois amplificadores. Esta combinação permite que os amplificadores excitem seus próprios subwoofers independentes enquanto são sincronizados através de um sinal de áudio em fase do pré-amplificador do amplificador mestre. Nesta combinação, as conexões dos cabos às saídas de subwoofer do amplificador devem ser configurações em fase padrão, criando uma conexão paralela dos alto-falantes. (Consulte os esquemas de conexão do amplificador e alto-falantes na seção “Ganho sincronizado em paralelo” deste manual). FIGURA 4—ESQUEMAS DE FIAÇÃO DOS ALTO-FALANTES Conexão de um subwoofer (vista superior) Conexão de dois subwoofers (vista superior) NOTA: Nesta combinação, um amplificador mestre consegue controlar até três amplificadores escravos. Várias combinações MESTRE/ESCRAVO idênticas podem ser adicionadas a qualquer sistema.

LIGAÇAO EM PONTE EXTERNA COM

GANHO SINCRONIZADO NOTA: Os terminais de saída de subwoofer duplos (+) e (-) do PA400.1, PA600.1 e PA1200.1 são conectados em paralelo internamente, e deve-se levar em consideração a impedância da carga combinada ao se fazer a conexão de mais de um subwoofer. Nesta combinação MESTRE/ESCRAVO, os controles do pré-amplificador do amplificador mestre permanecem ativos e o pré-amplificador do amplificador escravo é ignorado. Isto permite que o amplificador mestre controle os ajustes de ganho, filtro e sub-nível nos dois amplificadores. Esta combinação permite que os amplificadores excitem cargas de subwoofers comuns enquanto são sincronizados através de um sinal de áudio fora de fase do pré-amplificador do amplificador mestre. Nesta configuração de conexão de subwoofer, o amplificador mestre envia o sinal positivo ao subwoofer e o amplificador escravo envia o sinal negativo, estabelecendo uma conexão em ponte externa dos alto-falantes. (Consulte os esquemas de conexão do amplificador e altofalantes na seção “Ligação em ponte externa com ganho sincronizado” deste manual). NOTA: Os amplificadores nesta combinação só podem ser conectados em pares correspondentes. Vários pares correspondentes podem ser adicionados para excitar cargas de subwoofers independentes em um dado sistema.

NOTA: Os ajustes do filtro subsônico, de equalização e de outros filtros DEVEM ser colocados na mesma posição no amplificador mestre para se obter resultados seguros e maximizados. As diretrizes de ajuste são abordadas na seção “Ajuste do crossover e ganho” deste manual.

CONEXOES/AJUSTES DO GANHO

Consulte os detalhes de conexão dos cabos na figura 5.

1. Sinal de entrada—Conecte estas tomadas RCA

conforme descrito na seção "Conexões do painel frontal” deste manual.

2. Chave ESCRAVO/MESTRE—

• Coloque a chave escravo/mestre do amplificador mestre na posição MASTER (MESTRE).
• Coloque a chave escravo/mestre do amplificador mestre na posição SLAVE ( ESCRAVO).
• Posicionar a chave ESCRAVO/MESTRE nos dois amplificadores definirá automaticamente a configuração da tomada RCA I/O de acordo com a designação escravo ou mestre de cada amplificador. NOTA: Nesta combinação, um amplificador mestre consegue controlar até três amplificadores escravos. Várias combinações mestre/escravo idênticas podem ser adicionadas a qualquer sistema.

3. Chave de seleção de fase—Coloque as chaves de

seleção de fase de todos os amplificadores na mesma posição (todas em 0° ou todas em 180°).

4. Para obter um desempenho seguro e otimizado—

Os controles LPF (Filtro passa-baixa), Bass EQ (Equalização de graves) e Subsonic Filter (Filtro subsônico) devem ser colocados na mesma posição em todos os amplificadores sincronizados.

5. Conexão dos sinais—Conecte um cabo RCA entre

a tomada OUT RCA do amplificador mestre e a tomada SLAVE IN RCA do amplificador escravo, como mostra a Figura 5.

6. Conexão de alto-falante/subwoofer—Nesta combinação, cada amplificador deve excitar seu(s) próprio(s)

subwoofer(s) independente(s). Conecte os terminais de alto-falantes de cada amplificador a uma combinação de um ou mais subwoofers que resulte em uma impedância nominal de 1 a 4 ohms. Certifique-se de que cada amplificador detecte a mesma impedância. ATENÇÃO: O controle de ganho do amplificador é ignorado completamente no modo ESCRAVO. NÃO mova a chave MASTER/SLAVE para a posição SLAVE (Escravo) quando o amplificador estiver conectado e em uso. NÃO conecte nenhuma fonte de sinais ao amplificador com mais de 200 mV no modo ESCRAVO.

forme descrito na seção "Conexões do painel frontal” deste manual.

2. Chave ESCRAVO/MESTRE—

• Coloque a chave escravo/mestre do amplificador mestre na posição MASTER (MESTRE).
• Coloque a chave escravo/mestre do amplificador mestre na posição SLAVE ( ESCRAVO).
• Posicionar a chave ESCRAVO/MESTRE nos dois amplificadores definirá automaticamente a configuração da tomada RCA I/O de acordo com a designação escravo ou mestre de cada amplificador. NOTA: Os amplificadores nesta combinação só podem ser conectados em pares correspondentes. Vários pares correspondentes podem ser adicionados para excitar cargas de subwoofers independentes em um dado sistema.

3. Chave de seleção de fase— Coloque as chaves de

seleção de fase de todos os amplificadores MESTRE sincronizados na posição 0°. Coloque as chaves de seleção de fase de todos os amplificadores ESCRAVOS sincronizados na posição 180°. Os amplificadores mestres e escravos devem ser configurados em modos de fase opostos para que funcionem no modo de ligação em ponte externa com ganho sincronizado.

4. Para obter um desempenho seguro e otimizado—

Os controles LPF (Filtro passa-baixa), Bass EQ AMPLIFICADOR ESCRAVO (Equalização de graves) e Subsonic Filter (Filtro subsônico) devem ser colocados na mesma posição em todos os amplificadores sincronizados.

5. Conexão dos sinais—Conecte um cabo RCA entre

a tomada OUT RCA do amplificador mestre e a tomada INPUT RCA do amplificador escravo, como mostra a Figura 6.

6. Conexão de alto-falante/subwoofer—Nesta combinação de amplificadores, os terminais de conexão de

subwoofers dos dois amplificadores excitam subwoofers comuns. Use o esquema de conexão de alto-falantes a seguir ao conectar os subwoofers aos amplificadores. Conecte os terminais de alto-falantes dos amplificadores a uma combinação de um ou mais subwoofers que resulte em uma impedância nominal de 2 a 4 Ohms. NÃO conecte cargas menores de 2 Ohms ao fazer conexões a amplificadores na combinação de ligação em ponte externa com ganho sincronizado. ATENÇÃO: Deve-se conectar dois cabos de, no mínimo, 12 AWG entre os terminais de saída de subwoofer negativos dos amplificadores mestre e escravo. ATENÇÃO: O controle de ganho do amplificador é ignorado completamente no modo ESCRAVO. NÃO mova a chave MASTER/SLAVE (Mestre/Escravo) para a posição SLAVE (Escravo) quando o amplificador estiver conectado e em uso. NÃO conecte nenhuma fonte de sinais ao amplificador com mais de 200 mV no modo ESCRAVO. Conexão de Subwoofer (vista superior) MESTRE ESCRAVO NOTA: Os terminais de saída de subwoofer duplos (+) e (-) são conectados em paralelo internamente, e a impedância da carga combinada deve ser levada em consideração ao se fazer a conexão de mais de um subwoofer.

COMBINAÇÕES DE VÁRIOS

AMPLIFICADORES Os amplificadores de subwoofers PA400.1, o PA600.1 e o PA1200.1 também podem ser usados em combinações múltiplas de mestre/escravo, permitindo a expansão ilimitada da seção de subwoofers de um sistema. Para obter os melhores resultados possíveis ao usar várias combinações de amplificadores, siga as instruções descritas abaixo.

• Sinal de áudio—Divida os sinais de áudio da unidade principal ou do processador enviado aos amplificadores mestres usando adaptadores RCA em Y. Certifique-se de dividi-los em números pares para que o nível de entrada de cada amplificador mestre corresponda.
• Configuração dos amplificadores—Configure cada combinação de amplificadores MESTRE/ESCRAVO, como descrito para o tipo de combinação em uso. (Consulte as descrições de conexão dos amplificadores e altofalantes na seção “Ganho sincronizado em paralelo” ou “Ligação em ponte externa com ganho sincronizado” deste manual).

CONFIGURAÇÕES DO CROSSOVER

O amplificador Polk Audio deve ser ajustado com atenção para que seu desempenho seja maximizado. Estas são algumas diretrizes a seguir ao fazer o ajuste fino do amplificador. AMPLIFICADOR ESCRAVO Conexão de Subwoofer (vista superior) MMESTRE ASTER

• Este amplificador foi projetado exclusivamente para excitar subwoofers, portanto o crossover passa-baixa fica sempre ativo. O ponto de crossover é ajustável para permitir que o sistema funcione com mais precisão.
• Tente manter o ajuste o mais baixo possível para evitar que determinados sons mudem constantemente de canal (não deve ser possível ouvir o subwoofer reproduzir vozes masculinas), mas não tão baixo a ponto de criar uma lacuna entre o subwoofer e os alto-falantes de faixa média de graves. Para se beneficiar ao máximo do sistema, dedique algum tempo adicional a este ajuste, ouvindo músicas conhecidas ou discos de configuração do sistema, a fim de obter o tipo de reprodução musical de sua preferência.

• O ajuste de ganho permite a configuração da correlação correta de sinais para que o amplificador funcione de maneira "limpa" e silenciosa. Comece reproduzindo músicas conhecidas. Com o ajuste de ganho no amplificador na posição do meio de sua rotação, aumente o volume na unidade principal para 3/4 do volume ou até começar a ouvir distorção ou corte de sinais. Se ouvir distorção antes de chegar no ajuste de 3/4 do volume da unidade principal, reduza o ajuste de ganho no amplificador e comece a aumentar novamente o volume da unidade principal. Quando conseguir ouvir a música com o volume a 3/4, ou pouco acima disso, na unidade principal, sem distorção perceptível, aumente aos poucos o ajuste de ganho do amplificador até ouvir distorção e, em seguida, diminua o ajuste de ganho até não mais ouvi-la. Este ajuste permitirá a reprodução plena de todos os sinais, salvo quando os sinais forem muito baixos, e evitará a presença de ruído excessivo no sistema.
• Para sistemas que usam o ajuste remoto de sub-nível, aumente o ganho do subwoofer no amplificador em 25% e coloque o botão Remote Sub Level (Sub-nível remoto) na posição central depois de fazer todos os ajustes de ganho e filtro do sistema. Isto dará ao controle de sub-nível remoto uma faixa mais ampla de ajuste para a saída de subwoofer.
• Deve-se também levar em consideração o efeito que o ajuste de ganho tem sobre a resposta de freqüência e distribuição de som do sistema. Mais uma vez, reserve tempo suficiente para ouvir músicas conhecidas para fazer os ajustes de ganho e crossover segundo suas preferências. Discos de teste e analisadores podem ajudar neste processo, mas, no fim, o que importa são seus ouvidos. Ouça à música!

INSTALAÇÃO DO TUBO DE LEDS

(OPCIONAL) NOTA: Se o ventilador opcional NÃO estiver em uso, recomendamos que o segundo tubo de LEDs seja conectado a este circuito. Se o ventilador opcional estiver em uso, recomendamos que o segundo tubo de LEDs seja conectado em paralelo com o primeiro. ESCRAVO S L AV E

PA400.1 Potência de saída: 200 Watts RMS x 1 canal a 4 Ohms e ≤ 1% THD+N Relação sinal a ruído: -60 dBA (referência 1 Watt em 4 Ohms) Potência adicional: 400 Watts RMS x 1 canal a 1 Ohm e ≤ 1% THD+N PA600.1 Potência de saída: 300 Watts RMS x 1 canal a 4 Ohms e ≤ 1% THD+N Relação sinal a ruído: -60 dBA (referência 1 Watt em 4 Ohms) Potência adicional: 600 Watts RMS x 1 canal a 1 Ohm e ≤ 1% THD+N PA1200.1 Potência de saída: 400 Watts RMS x 1 canal a 4 Ohms e ≤ 1% THD+N Relação sinal a ruído: -60 dBA (referência 1 Watt em 4 Ohms) Potência adicional: 1200 Watts RMS x 1 canal a 1 Ohm e ≤ 1% THD+N ESPECIFICAÇÕES Classificação de potência dinâmica a 1 Ohm

30-250Hz 30-250Hz 30-250Hz Filtro subsônico Sim Sim Sim Ampliação de graves Sim Sim Sim Impedância de entrada 20K 20K 20K 150mV/7.5V 150mV/7.5V 150mV/7.5V Carga de saída 1 Ohm 1 Ohm 1 Ohm Fusíveis 2 x 25A 2 x 30A 3 x 40A Driver de LEDs Iluminados Sim Sim Sim Driver de Ventilador Externo Sim Sim Sim Tomadas RCA de Desvio Sim Sim Sim Sensibilidade de entrada

PA600.1 Potência continua RMS a 1 Ohm1 Curva de crossover passabaixa variável de 12 dB

PA400.1 Potência contínua de 1 RMS alimentada em 1 Ohm de 20 a 20 000 Hz a 14,4 VCC, com THD+N inferior a 0,08%. Potência contínua de 2 RMS alimentada em 2 Ohms de 20 a 20 000 Hz a 14,4 VCC, com THD+N inferior a 0,15%.
