BEDIENUNGSANLEITUNG PA200.4 POLK AUDIO
4/5-KANAL-VERSTÄRKER

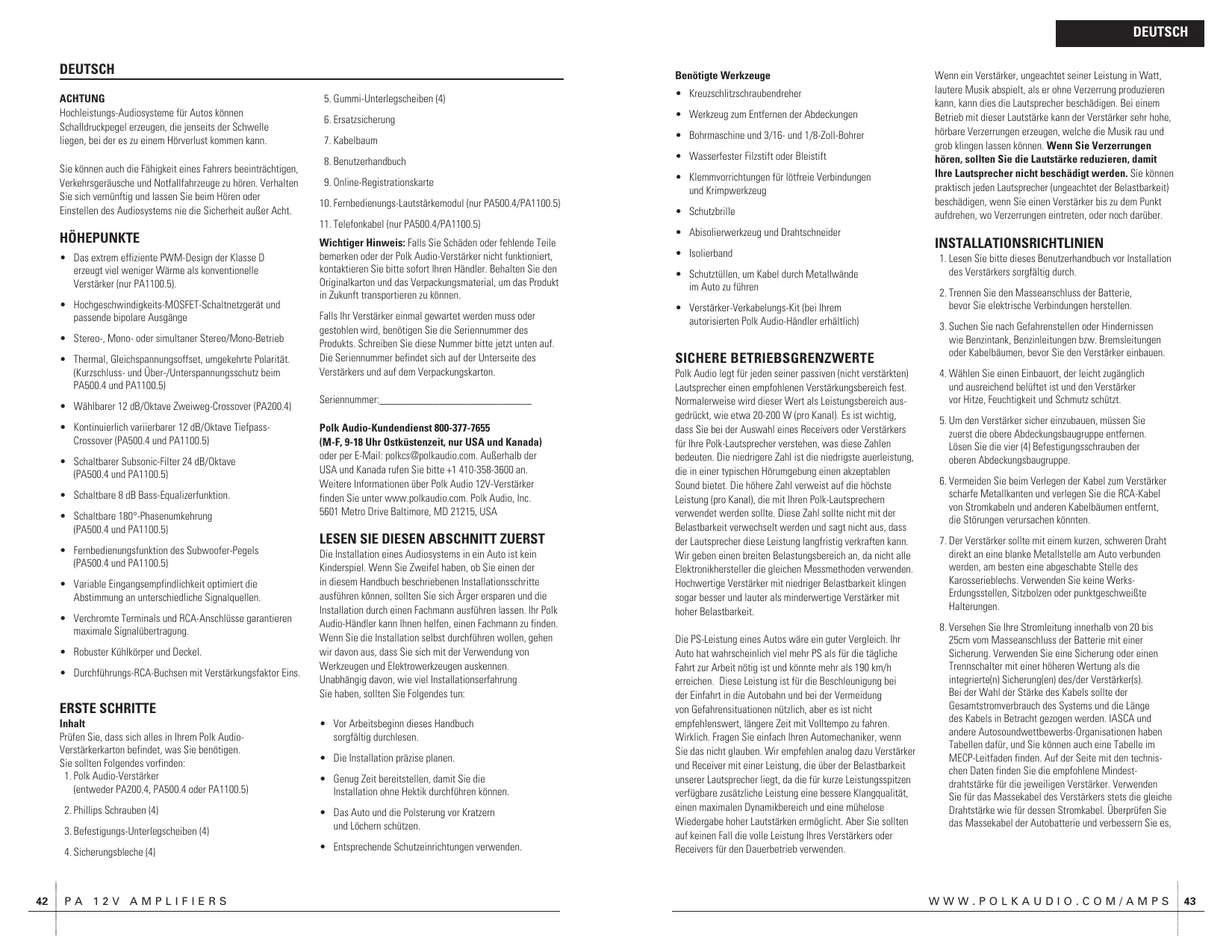

DEUTSCH DEUTSCH ACHTUNG Hochleistungs-Audiosysteme für Autos können Schalldruckpegel erzeugen, die jenseits der Schwelle liegen, bei der es zu einem Hörverlust kommen kann. Sie können auch die Fähigkeit eines Fahrers beeinträchtigen, Verkehrsgeräusche und Notfallfahrzeuge zu hören. Verhalten Sie sich vernünftig und lassen Sie beim Hören oder Einstellen des Audiosystems nie die Sicherheit außer Acht. Benötigte Werkzeuge
5. Gummi-Unterlegscheiben (4)
- Kreuzschlitzschraubendreher
- Werkzeug zum Entfernen der Abdeckungen
- Bohrmaschine und 3/16- und 1/8-Zoll-Bohrer
- Wasserfester Filzstift oder Bleistift
9. Online-Registrationskarte
- Klemmvorrichtungen für lötfreie Verbindungen und Krimpwerkzeug
10. Fernbedienungs-Lautstärkemodul (nur PA500.4/PA1100.5)
11. Telefonkabel (nur PA500.4/PA1100.5)
- Das extrem effiziente PWM-Design der Klasse D erzeugt viel weniger Wärme als konventionelle Verstärker (nur PA1100.5).
- Hochgeschwindigkeits-MOSFET-Schaltnetzgerät und passende bipolare Ausgänge
- Stereo-, Mono- oder simultaner Stereo/Mono-Betrieb
- Thermal, Gleichspannungsoffset, umgekehrte Polarität. (Kurzschluss- und Über-/Unterspannungsschutz beim PA500.4 und PA1100.5)
- Wählbarer 12 dB/Oktave Zweiweg-Crossover (PA200.4)
- Kontinuierlich variierbarer 12 dB/Oktave TiefpassCrossover (PA500.4 und PA1100.5)
- Schaltbarer Subsonic-Filter 24 dB/Oktave (PA500.4 und PA1100.5)
- Schaltbare 8 dB Bass-Equalizerfunktion.
- Schaltbare 180°-Phasenumkehrung (PA500.4 und PA1100.5)
- Fernbedienungsfunktion des Subwoofer-Pegels (PA500.4 und PA1100.5)
- Variable Eingangsempfindlichkeit optimiert die Abstimmung an unterschiedliche Signalquellen.
- Verchromte Terminals und RCA-Anschlüsse garantieren maximale Signalübertragung.
- Robuster Kühlkörper und Deckel.
- Durchführungs-RCA-Buchsen mit Verstärkungsfaktor Eins. Wichtiger Hinweis: Falls Sie Schäden oder fehlende Teile bemerken oder der Polk Audio-Verstärker nicht funktioniert, kontaktieren Sie bitte sofort Ihren Händler. Behalten Sie den Originalkarton und das Verpackungsmaterial, um das Produkt in Zukunft transportieren zu können. Falls Ihr Verstärker einmal gewartet werden muss oder gestohlen wird, benötigen Sie die Seriennummer des Produkts. Schreiben Sie diese Nummer bitte jetzt unten auf. Die Seriennummer befindet sich auf der Unterseite des Verstärkers und auf dem Verpackungskarton. Seriennummer:____________________________ Polk Audio-Kundendienst 800-377-7655 (M-F, 9-18 Uhr Ostküstenzeit, nur USA und Kanada) oder per E-Mail: polkcs@polkaudio.com. Außerhalb der USA und Kanada rufen Sie bitte +1 410-358-3600 an. Weitere Informationen über Polk Audio 12V-Verstärker finden Sie unter www.polkaudio.com. Polk Audio, Inc. 5601 Metro Drive Baltimore, MD 21215, USA
LESEN SIE DIESEN ABSCHNITT ZUERST
Die Installation eines Audiosystems in ein Auto ist kein Kinderspiel. Wenn Sie Zweifel haben, ob Sie einen der in diesem Handbuch beschriebenen Installationsschritte ausführen können, sollten Sie sich Ärger ersparen und die Installation durch einen Fachmann ausführen lassen. Ihr Polk Audio-Händler kann Ihnen helfen, einen Fachmann zu finden. Wenn Sie die Installation selbst durchführen wollen, gehen wir davon aus, dass Sie sich mit der Verwendung von Werkzeugen und Elektrowerkzeugen auskennen. Unabhängig davon, wie viel Installationserfahrung Sie haben, sollten Sie Folgendes tun: ERSTE SCHRITTE Inhalt Prüfen Sie, dass sich alles in Ihrem Polk AudioVerstärkerkarton befindet, was Sie benötigen. Sie sollten Folgendes vorfinden:
1. Polk Audio-Verstärker
(entweder PA200.4, PA500.4 oder PA1100.5)
- Vor Arbeitsbeginn dieses Handbuch sorgfältig durchlesen.
- Die Installation präzise planen.
- Genug Zeit bereitstellen, damit Sie die Installation ohne Hektik durchführen können.
3. Befestigungs-Unterlegscheiben (4)
- Das Auto und die Polsterung vor Kratzern und Löchern schützen.
4. Sicherungsbleche (4)
- Entsprechende Schutzeinrichtungen verwenden.
- Abisolierwerkzeug und Drahtschneider
- Schutztüllen, um Kabel durch Metallwände im Auto zu führen
- Verstärker-Verkabelungs-Kit (bei Ihrem autorisierten Polk Audio-Händler erhältlich) SICHERE BETRIEBSGRENZWERTE Polk Audio legt für jeden seiner passiven (nicht verstärkten) Lautsprecher einen empfohlenen Verstärkungsbereich fest. Normalerweise wird dieser Wert als Leistungsbereich ausgedrückt, wie etwa 20-200 W (pro Kanal). Es ist wichtig, dass Sie bei der Auswahl eines Receivers oder Verstärkers für Ihre Polk-Lautsprecher verstehen, was diese Zahlen bedeuten. Die niedrigere Zahl ist die niedrigste auerleistung, die in einer typischen Hörumgebung einen akzeptablen Sound bietet. Die höhere Zahl verweist auf die höchste Leistung (pro Kanal), die mit Ihren Polk-Lautsprechern verwendet werden sollte. Diese Zahl sollte nicht mit der Belastbarkeit verwechselt werden und sagt nicht aus, dass der Lautsprecher diese Leistung langfristig verkraften kann. Wir geben einen breiten Belastungsbereich an, da nicht alle Elektronikhersteller die gleichen Messmethoden verwenden. Hochwertige Verstärker mit niedriger Belastbarkeit klingen sogar besser und lauter als minderwertige Verstärker mit hoher Belastbarkeit. Die PS-Leistung eines Autos wäre ein guter Vergleich. Ihr Auto hat wahrscheinlich viel mehr PS als für die tägliche Fahrt zur Arbeit nötig ist und könnte mehr als 190 km/h erreichen. Diese Leistung ist für die Beschleunigung bei der Einfahrt in die Autobahn und bei der Vermeidung von Gefahrensituationen nützlich, aber es ist nicht empfehlenswert, längere Zeit mit Volltempo zu fahren. Wirklich. Fragen Sie einfach Ihren Automechaniker, wenn Sie das nicht glauben. Wir empfehlen analog dazu Verstärker und Receiver mit einer Leistung, die über der Belastbarkeit unserer Lautsprecher liegt, da die für kurze Leistungsspitzen verfügbare zusätzliche Leistung eine bessere Klangqualität, einen maximalen Dynamikbereich und eine mühelose Wiedergabe hoher Lautstärken ermöglicht. Aber Sie sollten auf keinen Fall die volle Leistung Ihres Verstärkers oder Receivers für den Dauerbetrieb verwenden. Wenn ein Verstärker, ungeachtet seiner Leistung in Watt, lautere Musik abspielt, als er ohne Verzerrung produzieren kann, kann dies die Lautsprecher beschädigen. Bei einem Betrieb mit dieser Lautstärke kann der Verstärker sehr hohe, hörbare Verzerrungen erzeugen, welche die Musik rau und grob klingen lassen können. Wenn Sie Verzerrungen hören, sollten Sie die Lautstärke reduzieren, damit Ihre Lautsprecher nicht beschädigt werden. Sie können praktisch jeden Lautsprecher (ungeachtet der Belastbarkeit) beschädigen, wenn Sie einen Verstärker bis zu dem Punkt aufdrehen, wo Verzerrungen eintreten, oder noch darüber. INSTALLATIONSRICHTLINIEN
1. Lesen Sie bitte dieses Benutzerhandbuch vor Installation
des Verstärkers sorgfältig durch.
2. Trennen Sie den Masseanschluss der Batterie,
bevor Sie elektrische Verbindungen herstellen.
3. Suchen Sie nach Gefahrenstellen oder Hindernissen
wie Benzintank, Benzinleitungen bzw. Bremsleitungen oder Kabelbäumen, bevor Sie den Verstärker einbauen.
4. Wählen Sie einen Einbauort, der leicht zugänglich
und ausreichend belüftet ist und den Verstärker vor Hitze, Feuchtigkeit und Schmutz schützt.
5. Um den Verstärker sicher einzubauen, müssen Sie
zuerst die obere Abdeckungsbaugruppe entfernen. Lösen Sie die vier (4) Befestigungsschrauben der oberen Abdeckungsbaugruppe.
6. Vermeiden Sie beim Verlegen der Kabel zum Verstärker
scharfe Metallkanten und verlegen Sie die RCA-Kabel von Stromkabeln und anderen Kabelbäumen entfernt, die Störungen verursachen könnten.
7. Der Verstärker sollte mit einem kurzen, schweren Draht
direkt an eine blanke Metallstelle am Auto verbunden werden, am besten eine abgeschabte Stelle des Karosserieblechs. Verwenden Sie keine WerksErdungsstellen, Sitzbolzen oder punktgeschweißte Halterungen.
8. Versehen Sie Ihre Stromleitung innerhalb von 20 bis
25cm vom Masseanschluss der Batterie mit einer Sicherung. Verwenden Sie eine Sicherung oder einen Trennschalter mit einer höheren Wertung als die integrierte(n) Sicherung(en) des/der Verstärker(s). Bei der Wahl der Stärke des Kabels sollte der Gesamtstromverbrauch des Systems und die Länge des Kabels in Betracht gezogen werden. IASCA und andere Autosoundwettbewerbs-Organisationen haben Tabellen dafür, und Sie können auch eine Tabelle im MECP-Leitfaden finden. Auf der Seite mit den technischen Daten finden Sie die empfohlene Mindestdrahtstärke für die jeweiligen Verstärker. Verwenden Sie für das Massekabel des Verstärkers stets die gleiche Drahtstärke wie für dessen Stromkabel. Überprüfen Sie das Massekabel der Autobatterie und verbessern Sie es,
DEUTSCH falls nötig, indem Sie einen weiteren Massedraht hinzufügen, der die gleiche Drahtstärke wie das Netzkabel des Verstärkers hat. Denken Sie daran, dass der Verstärker seine Nennleistung nur dann erbringen kann, wenn er nicht durch Strom- und Massekabel begrenzt wird.
9. Dieser Verstärker ist auf eine Lautsprecherimpedanz von
2 bis 8 Ohm ausgelegt(1 Ohm am Subwoofer-Ausgang des PA1100.5). Denken Sie daran, dass angfristig die Hitze der Feind der Autoelektronik ist, und je niedriger die Impedanz ist, desto mehr Hitze wird erzeugt. Bei Lautsprechern mit niedriger Impedanz oder Installationen mit eingeschränkter Lüftung wäre ein externer Lüfter empfehlenswert.
10. Die Batterie- und Masseverbindungen zum Auto sollten
mit Quetschringverbindungen passender Größe (die Oberfläche ist wichtig) durchgeführt werden; ein Verlöten nach dem Quetschen ist ebenfalls zu empfehlen.
11. Aufgrund des Hochgeschwindigkeits-MOSFETSchaltnetzgeräts ist ein Filter am Stromkabel meist
nicht erforderlich (denken Sie daran, dass der Verstärker nicht seine volle Leistung erbringen kann, wenn die Stromversorgung eingeschränkt ist). Es ist unbedingt erforderlich, die Signalquelle fachgemäß zu erden, damit der Verstärker seine Spitzenleistung erreichen kann. Wenn die RCA-Eingänge nicht ausreichend über die Signalquelle geerdet sind, können elektrische Interferenzen aus dem Fahrzeug vom System empfangen werden.
11. LPF-Regler (PA1100.5)—Stellt die Hochfrequenzgrenze
des Subwoofer-Kanals ein.
12. LED/FAN—Ermöglicht den Anschluss einer
optionalen LED-Leiste oder eines optionalen Lüfters für den Verstärker.
13. Status-LED—Leuchtet GRÜN auf, um anzuzeigen,
dass der Verstärker eingeschaltet ist und normal funktioniert, und ROT, wenn der Verstärker wegen eines Kurzschlusses, eines Gleichspannungsoffset oder wegen einer durch die integrierte Schutzschaltung entdeckten Überhitzung ausgeschaltet wird.
14. Sub-Eingang/Line Out—wählt RCA-Buchsen (4)
(Sub/Line Out) als Subwoofer-Eingang oder LineAusgang (PA1100.5).
15. Eingangsmodus-Schalter—Wählt Zweioder Vierkanalbetrieb (PA200.4 and PA500.4).
ABBILDUNG 1a—VERSTARKERANSCHLUSSE/REGLER–VORN (PA500.4/PA1100.5) ABBILDUNG 1—VERSTARKERANSCHLUSSE/REGLER–VORN (PA200.4)

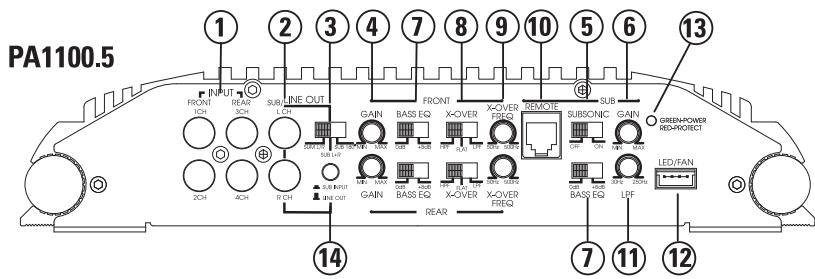

ANSCHLUSSE/REGLER AN VORDERSEITE
1. RCA-Eingänge—Für Line-Level-Ausgänge von
Autoradios oder Signalprozessoren mit Spannungen zwischen 250 mV und 7,5 V. (Die Modelle PA500.4 und PA1100.5 haben auch einen hinteren Eingang.)
2. RCA-Line-Ausgänge—Diese RCA-Durchgangsbuchsen
können dazu verwendet werden, das Eingangssignal an einen zweiten Verstärker zu übertragen.
3. Line-Out-Schalter (PA1100.5)—Drei Stellungen:
Summe L/R: Die linken vorderen und hinteren Kanäle und die rechten vorderen und hinteren Kanäle werden addiert. Sub L+R: Stellen Sie den Schalter auf diese Position, wenn Sie einen weiteren PA600.1-Verstärker in Parallelschaltung verwenden. Sub 180: Stellen Sie den Schalter auf diese Position, wenn Sie einen weiteren PA600.1-Verstärker im externen Brückenmodus verwenden.
4. Verstärkungsregler—Regelt die Empfindlichkeit des
Verstärkers und passt den Eingangspegel des Verstärkers an den Ausgangspegel der Signalquelle an (vorn und hinten am PA500.4 und PA1100.5).
5. Subsonic-Schalter—Die Position OFF deaktiviert
den Filter, die Position IN platziert den Filter im System (PA1100.5).
6. Sub Gain—Verstärkungseinstellung für den
7. Bass-EQ-Schalter—Bietet 8 dB zusätzliche
Bassverstärkung. (PA200.4 und PA500.4). Ermöglicht am Subwoofer-Kanal 8 dB zusätzliche Bassverstärkung (PA1100.5).
8. X-Over-Wählschalter (HPF, Flat, LPF)—Die Position
HPF schwächt tiefe Frequenzen ab und wird für Mittelund Hochtöner verwendet. „Full“ schwächt keine Frequenzen ab und wird für VollbereichsLautsprechersysteme verwendet. LPF schwächt hohe Frequenzen ab und wird für Subwoofer verwendet.
9. X-Over Frequency—Stellt den Crossover-Punkt
(50-500 Hz) für die integrierte aktive Crossover-Einheit ein (PA500.4 und PA1100.5).
10. Remote—Optionales Zubehör, das es ermöglicht,
den Pegel durch Fernbedienung (meist vorne beim Fahrer) einzustellen. (PA500.4 und PA1100.5) ABBILDUNG 1b— REMOTE (PA500.4/PA1100.5) Remote—Optionales Zubehör, das es ermöglicht, den Pegel durch Fernbedienung (meist vorne beim Fahrer) einzustellen. Telefonkabel FernbedienungsLautstärkemodul
ABBILDUNG 2—LED/LÜFTERKABELBAUM
4. Masse—Verbinden Sie diesen Anschluss direkt mit
dem Karosserieblech und verwenden Sie hierzu einen möglichst kurzen Draht. Verwenden Sie immer Draht mit der gleichen oder größeren Stärke wie das (+) 12-Volt-Stromkabel. Der Anschlusspunkt an der Karosserie sollte von Lack und Schmutz frei gekratzt werden. Verwenden Sie an beiden Enden dieses Kabels nur hochwertige Quetsch- und/oder Lötverbindungen. Verbinden Sie diesen Anschluss NICHT direkt mit dem Masseanschluss der Fahrzeugbatterie oder anderen Werks-Erdungsstellen.
5. Lautsprecheranschlüsse—Verbinden Sie die
Subwoofer mit diesen Anschlüssen. (Siehe hierzu das Lautsprecher-Verkabelungsdiagramm in diesem Handbuch.) ABBILDUNG 4—LAUTSPRECHER-VERKABELUNGSDIAGRAMME (PA200.4) Stereobetrieb – Zweikanal (Draufsicht) Links L CH Kanal F Vorn RONT (Rechts) (RIGHT) Rechts R CH Kanal Links L CH Kanal RHinten EAR ((Links) LEFT) ABBILDUNG 3—VERSTÄRKERANSCHLÜSSE—HINTEN (PA200.4/PA500.4/PA1100.5) Rechts R CH Kanal Brückenmodus Bridged
1. Sicherung—Diese Sicherungen schützen den
Verstärker gegen interne elektrische Beschädigung und dienen nur zum Schutz des Verstärkers. Alle anderen Stromanschlüsse sollten an der Quelle abgesichert werden. Der PA200.4 verwendet 1-30ASicherungen, der PA500.4 verwendet 2-40A-Sicherungen, und der PA 1100.5 verwendet 3-40A-Sicherungen
2. (+) 12 Volt Strom—Verbinden Sie diesen Anschluss
über eine SICHERUNG oder einen TRENNSCHALTER mit dem Pluspol der Fahrzeugbatterie oder dem Pluspol einer isolierten Audiosystem-Batterie. WARNUNG: Schützen Sie dieses Stromkabel immer durch den Einbau einer Sicherung oder eines Trennschalters der passenden Größe innerhalb von 30 cm vom Masseanschluss der Batterie.
3. Ferneinschaltung—Dieser Anschluss schaltet den
Verstärker ein, wenn (+) 12 Volt Spannung anliegt. Verbinden Sie ihn mit dem Ferneinschaltkabel des Autoradios oder der Signalquelle. Brückenmodus Bridged

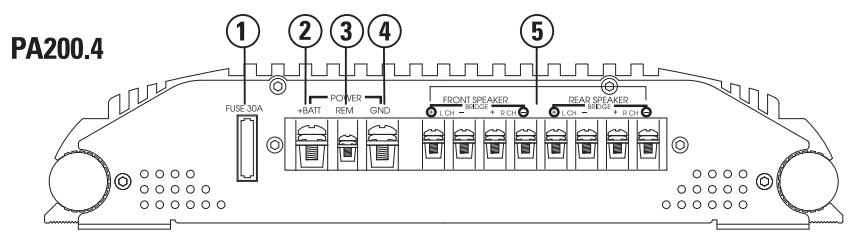

ANSCHLUSSE AN RUCKSEITE
Links L CH Kanal Rechts R CH Kanal Brückenmodus Bridged FVorn RONT ((Links) LEFT) Brückenmodus Bridged Stereobetrieb – 4-Kanal (Draufsicht)

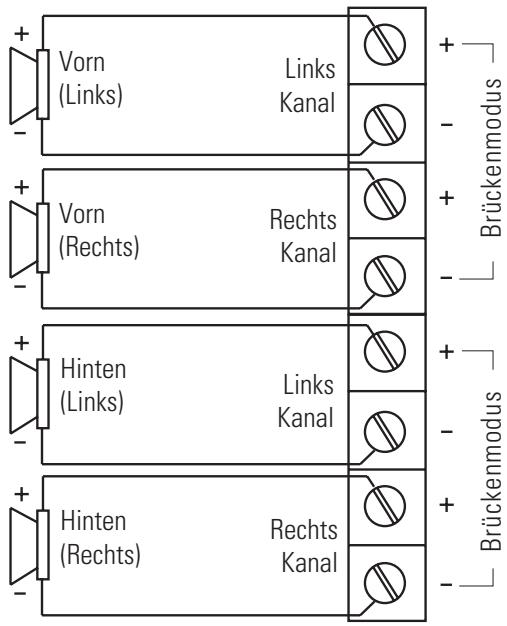

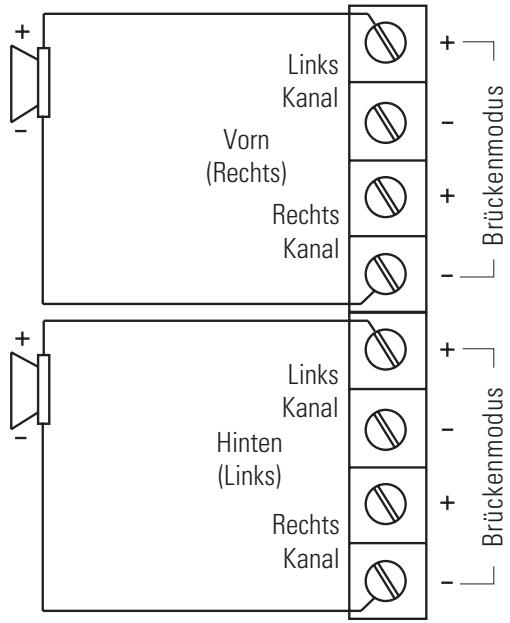

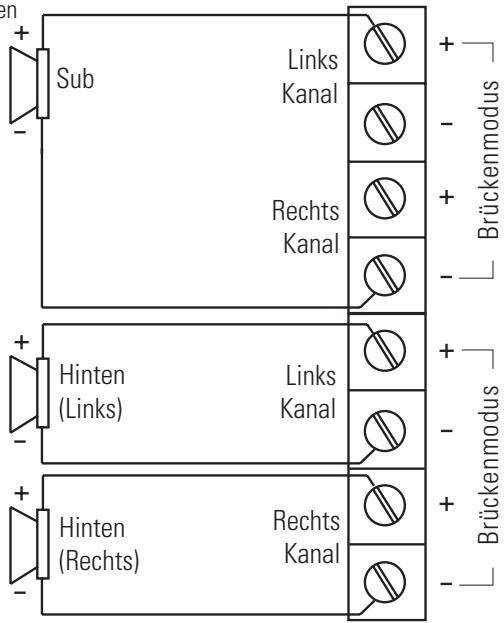

DEUTSCH ABBILDUNG 4—LAUTSPRECHER-VERKABELUNGSDIAGRAMME (PA200.4) ABBILDUNG 4—LAUTSPRECHER-VERKABELUNGSDIAGRAMME (PA500.4) Passiver Tri-Modus (Draufsicht) Stereobetrieb (Draufsicht) Induktor INDUCTOR Links L CH Kanal CAP Kappe Sub SUB LLinks Kanal Vorn FRONT Induktor INDUCTOR CAP Kappe R CH Rechts Kanal Brückenmodus Bridged HINWEIS: Die empfohlenen Induktor- und Kondensatorwerte erfahren Sie vom Hersteller Ihrer Lautsprecher. Rechts R CH Kanal Kappe CAP Kanal Hinten REAR CAP Kappe R CH Rechts Kanal Brückenmodus-Betrieb (Draufsicht) Links L CH Kanal Rechts R CH Kanal Rechts R CH Kanal
Hinten REAR (LEFT) (Links) Links L CH Kanal REAR Hinten (RIGHT) (Rechts) Rechts R CH Kanal HINWEIS: Die Anschlüsse des Verstärkers PA500.4 sind die gleichen wie oben gezeigt, mit Ausnahme der Tatsache, dass es Ausgänge für vordere und hintere Lautsprecher gibt. Brückenmodus ridged Sub SUB Links L CH Kanal Brückenmodus Bridged Zweikanal-Stereo mit Mono-Sub (Draufsicht) mit aktiven Crossover-Einheiten Brückenmodus ridged LLinks
Brückenmodus Bridged Sub SUB

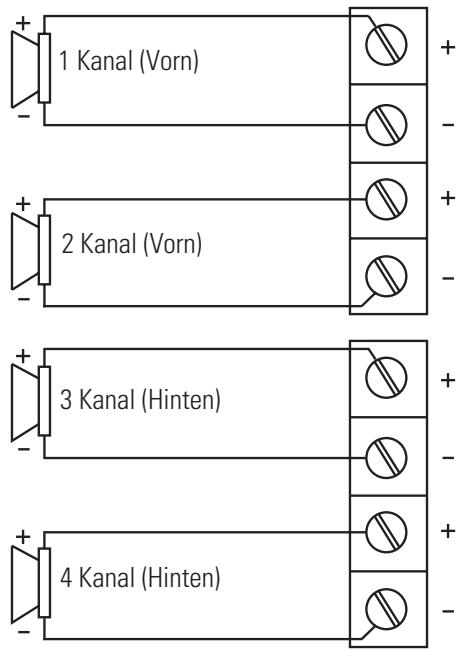

DEUTSCH ABBILDUNG 4—LAUTSPRECHER-VERKABELUNGSDIAGRAMME (PA1100.5) Betrieb Vorn/Hinten (Draufsicht) Subwoofer Betrieb (Draufsicht) 1CH Kanal (Vorn) 1 FRONT 1 Kanal CH 1 2 Kanal CH 2 Brückenmodus Bridged ABBILDUNG 4—LAUTSPRECHER-VERKABELUNGSDIAGRAMME (PA1100.5) 2CHKanal (Vorn) 2 FRONT SUB + 3 Kanal CH 3 4CH Kanal (Hinten) 4 REAR 4 Kanal CH 4 SUB - 2 Kanal CH 2 Hinten RE AR H 3 3 CKanal 4 Kanal CH 4
Brückenmodus ridged 1 CKanal H 1 Brückenmodus Bridged Betrieb Vorn/Hinten (Brückenmodus) (Draufsicht) Vorn FRON T Brückenmodus Bridged Subwoofer SUBWOOFER 3CH Kanal (Hinten) 3 REAR CROSSOVER-EINSTELLUNGEN
UND VERSTÄRKUNGSREGELUNG
Ihr Polk Audio-Endverstärker muss sorgfältig eingestellt werden, um die maximale Leistung zu erreichen. Für die Feineinstellung des Verstärkers gibt es einige Richtlinien.
- Bei Vollbereichs- und simultanen Stereo-/MonoBassanwendungen sollte der Crossover-Wählschalter auf FULL eingestellt sein. Wenn der Verstärker Ihre Subwoofer betreibt, stellen Sie den Schalter auf LOW und für Mittelbass-/Mittelbereichsanwendungen auf HIGH.
- Die Crossover-Frequenz muss auf Ihr System abgestimmt werden. Versuchen Sie, für Subwoofer-Anwendungen die Einstellung niedrig genug zu wählen, um ein Verschmieren des Klangbilds zu vermeiden (Sie sollten keine Stimmen aus dem Subwoofer hören), aber nicht so niedrig, dass eine Lücke zwischen dem Subwoofer und den Mittelbass/Mittelbereichslautsprechern entsteht. Für Mittelbass/Mittelbereichseinstellungen sollten Sie versuchen, die Einstellung niedrig genug zu wählen, damit die Klangbühne vor Ihnen bleibt, ohne dabei den Lautsprecher zu überlasten. Es wäre von Vorteil, wenn Sie sich für diese Einstellung Zeit nehmen und Ihnen bekannte Musik oder Systemsetup-CDs anhören, um genau die musikalische Wiedergabe zu erreichen, die Sie wollen.
- Die Verstärkungseinstellung ermöglicht es Ihnen, die richtige Signalanpassung für einen sauberen, ruhigen Verstärkerbetrieb zu wählen. Bei Vollbereichs- und simultanen Stereo-/Mono-Bassanwendungen sollten Sie Ihnen bekannte Musik spielen. Wenn der Verstärkungsregler am Verstärker in Mittelposition steht, stellen Sie die Lautstärke am Autoradio auf 3/4 oder bis Sie Verzerrungen oder Clipping hören. Wenn Sie Verzerrungen hören, bevor Sie die 3/4-Lautstärkeposition des Autoradios erreichen, müssen Sie die Verstärkungseinstellung am Verstärker senken und dann die Lautstärke des Autoradios wieder anheben. Wenn Sie die Musik im Autoradio bei 3/4 der Lautstärke oder etwas darüber ohne hörbare Verzerrung anhören können, steigern Sie langsam den Verstärkungsfaktor des Verstärkers, bis Sie Verzerrungen hören, und
DEUTSCH senken ihn dann, bis die Verzerrungen nicht mehr hörbar sind. Mit dieser Einstellung können Sie mit allen Musikquellen (mit Ausnahme der leisesten) die volle Ausgangsleistung erreichen und dabei übermäßige Verzerrungen vermeiden. HINWEIS: Polk-Verstärker verwenden eine digitale Verstärkungsregelung mit einer begrenzten Anzahl von Schritten. Eine sehr kleine Verstellung kann eventuell zu keiner hörbaren Pegeländerung führen. LED-RÖHRENINSTALLATION (OPTIONAL) Diese Polk Audio-Verstärker wurden mit einem speziellen Kühlkörper ausgestattet, der zwei (optionale—nicht im Lieferumfang enthaltene) VARAD-LED-Röhren aufnehmen kann.
1. Vor der Installation der LED—Röhren müssen
Sie die Befestigungsfüßchen der VARAD-LEDRöhren entfernen.
2. Schieben Sie die jeweilige LED—Röhrenbaugruppe
in den Kühlkörper des Polk Audio-Verstärkers. Stellen Sie sicher, dass die LEDs nach außen gerichtet und dadurch optimal sichtbar sind. Die Drähte von der LEDRöhrenbaugruppe sollten sich am Signaleingangsende des Verstärkers befinden. Der schwarze Draht von der LED-Röhre ist das Massekabel, und der schwarzweiße Draht von der LED-Röhre führt Strom.
3. Verbinden Sie die zwei Drähte von der
Röhrenbaugruppe zum vierpoligen LED/FAN— Anschluss. Siehe hierzu das LED/FAN-Anschlussdiagramm weiter oben. DATEN
EINSTELLUNG DES SUBSONIC-FILTERS
(NUR PA1100.5) Dieser Verstärker verwendet Subsonic-Filter, um die Leistung des Subwoofers zu optimieren. Der Subsonic-Filter ist ein Hochpass-Filter, der ungewünschte Bass-Signale mit sehr niedrigen Frequenzen vom Tieftöner entfernt. Dies steigert die Leistung eines Subwoofers um bis zu 3 dB, indem es die mechanische Belastbarkeit des Subwoofers erhöht. Je nach Gehäusetyp kann der Subsonic-Filter die verwendbare Niederfrequenzleistung um weitere 10 dB steigern! PA500.4 PA1100.5 200W x 4 bei 2 Ohms 1200W x 1 bei 1 Ohm RMS-Dauerleistung Überbrückt bei 4 Ohms 100W x 2 250W x 2 250W x 2 600W x 1 bei 1 Ohm RMS-Dauerleistung bei 2 Ohms2 50W x 4 125W x 4 125W x 4 600W x 1 bei 1 Ohm RMS-Dauerleistung bei 4 Ohms1 35W x 4 90W x 4 80W x 4 280W x 1 >66% bei 4 ohms >66% bei 4 ohms Frequenzgang 20Hz-20kHz 20Hz-20kHz 20Hz-20kHz Rauschabstand >90dBA >98dBA >98dBA 65db bei 1kHz 65db bei 1kHz 65db bei 1kHz >100 >150 >150 (>50 Sub-Kanal) Dämpfungsfaktor Crossovertyp/-bereich CrossoverFlankensteilheit CEA SPECIFICATIONS PA200.4 200W x 4 bei 2 Ohms Trennung Folgende Richtlinien dienen dazu, den Subsonic-Filter auf maximale Leistung und Systemstabilität einzustellen. Leistung: 45 Watt RMS x 4 Kanäle bei 4 Ohms und ≤ 1 % Gesamtklirrfaktor und Verzerrungen Rauschabstand: -80 dBA (Referenz 1 Watt an 4 Ohms) Weitere Leistung: 50 Watt RMS x 4 Kanäle bei 2 Ohms und ≤ 1 % Gesamtklirrfaktor und Verzerrungen Bass-Equalisierung Leistung: 90 Watt RMS x 4 Kanäle bei 4 Ohms und ≤ 1 % Gesamtklirrfaktor und Verzerrungen Rauschabstand: -81 dBA (Referenz 1 Watt an 4 Ohms) Weitere Leistung: 125 Watt RMS x 4 Kanäle bei 2 Ohms und ≤ 1 % Gesamtklirrfaktor und Verzerrungen 2-Weg Butterworth 50 bis 500Hz 12dB/Oktave 12dB/Oktave 12dB/Oktave +8dB, zentriert bei 40Hz 0 bis +8dB 0 bis +8dB Variabel 2-Kanal-Eingang/paralleler 2-Kanal-Vollbereichsausgang RCA-Eingänge/-Ausgänge Eingangsimpedanz Leistung: 80 Watt RMS x 4 Kanäle bei 4 Ohms und ≤ 1 % Gesamtklirrfaktor und Verzerrungen 280 Watt RMS x 1 Kanal bei 4 Ohms und ≤ 1 % Gesamtklirrfaktor und Verzerrungen Rauschabstand: -80 dBA (Referenz 1 Watt an 4 Ohms) Weitere Leistung: 125 Watt RMS x 4 Kanäle bei 2 Ohms und ≤ 1 % Gesamtklirrfaktor und Verzerrungen Weitere Leistung/Subwoofer-Kanal: 600 Watt RMS x 1 Kanal bei 1 Ohm ≤ 1% Gesamtklirrfaktor und Verzerrungen Eingangsempfindlichkeit Anschlussspannung Sicherung/Typ Minimale Kabelanforderung
Auf Hoch- oder 2-Weg Butterworth Tiefpass einstellbar 50 bis 500Hz Subsonic-Filter Ausgang (Optionaler Lüfter) LED (Optional)
PA1100.5 80W x 4 Konvertierungseffizienz Die annehmbare Steigerung wird durch den Gehäusetyp, die Leistung des Verstärkers und die Auslenkung des Subwoofers bestimmt. PA500.4 bei 2 Ohms Spitzenleistung HINWEIS: Wenn der optionale Lüfter NICHT verwendet wird, empfehlen wir, die zweite LED-Röhre an diesen Schaltkreis anzuschließen. Wenn der optionale Lüfter verwendet wird, empfehlen wir, die zweite LED-Röhre mit der ersten LED-Röhre parallel zu schalten. PA200.4 20K Ohms 20K Ohms 20K Ohms Variabel von 250mV bis 7.5V Variabel von 250mV bis 8V Variabel von 250mV bis 8V 10-16VDC 10-16VDC 10-16VDC 1 x 30A 2 x 40A 3 x 40A #10
12V bei <200mA 12V bei <200mA 12V bei <200mA RMS Dauerleistung an 4 Ohms von 20 bis 20.000 Hz bei 14,4 VDC mit weniger als 0,08 % Gesamtklirrfaktor und Verzerrungen. RMS Dauerleistung an 2 Ohms von 20 bis 20.000 Hz bei 14,4 VDC mit weniger als 0,15 % Gesamtklirrfaktor und Verzerrungen.
