MANUALE UTENTE PA1100.5 POLK AUDIO

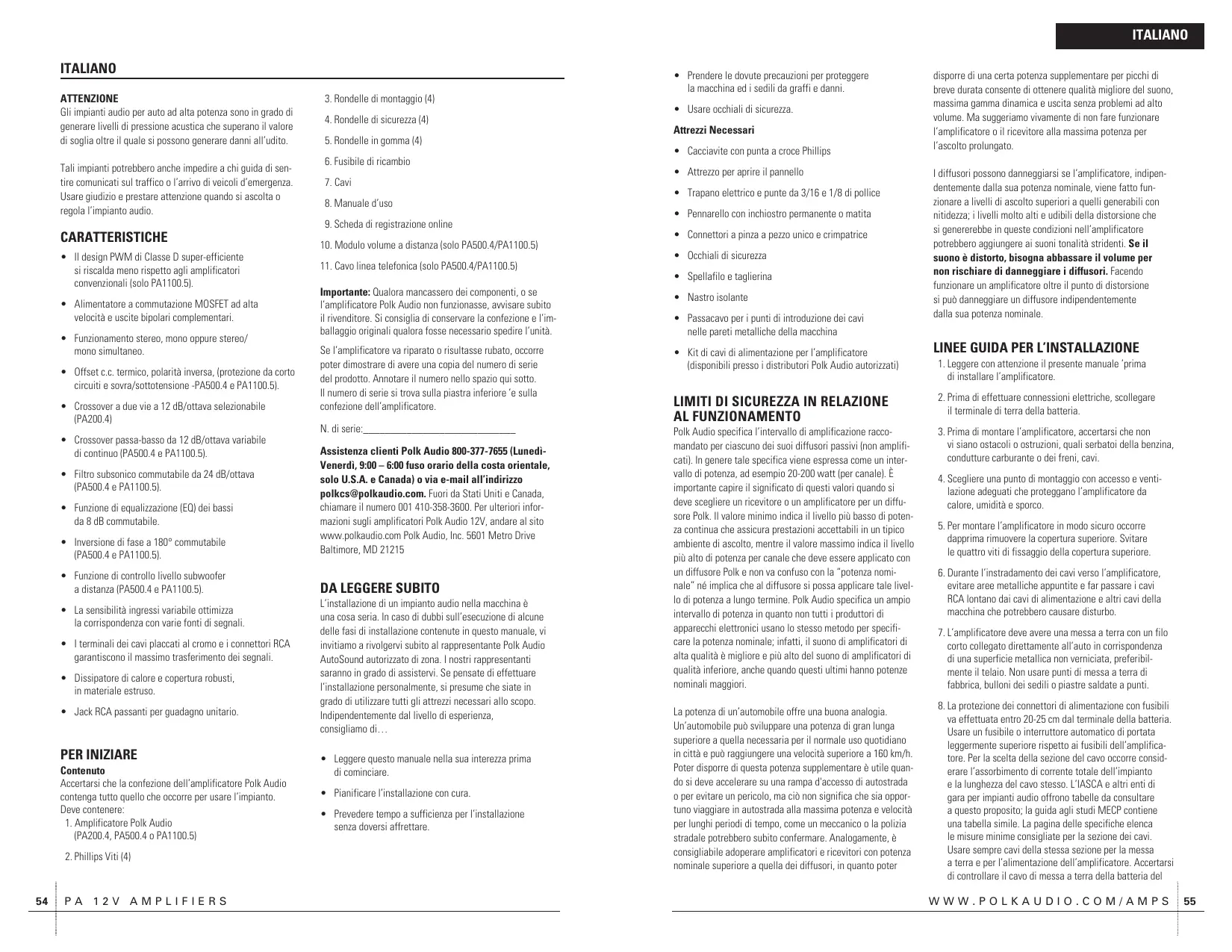

ITALIANO ITALIANO ATTENZIONE Gli impianti audio per auto ad alta potenza sono in grado di generare livelli di pressione acustica che superano il valore di soglia oltre il quale si possono generare danni all’udito. Tali impianti potrebbero anche impedire a chi guida di sentire comunicati sul traffico o l’arrivo di veicoli d’emergenza. Usare giudizio e prestare attenzione quando si ascolta o regola l’impianto audio.

3. Rondelle di montaggio (4)

4. Rondelle di sicurezza (4)

5. Rondelle in gomma (4)

6. Fusibile di ricambio

9. Scheda di registrazione online

• Il design PWM di Classe D super-efficiente si riscalda meno rispetto agli amplificatori convenzionali (solo PA1100.5).
• Alimentatore a commutazione MOSFET ad alta velocità e uscite bipolari complementari.
• Funzionamento stereo, mono oppure stereo/ mono simultaneo.
• Offset c.c. termico, polarità inversa, (protezione da corto circuiti e sovra/sottotensione -PA500.4 e PA1100.5).
• Crossover a due vie a 12 dB/ottava selezionabile (PA200.4)
• Crossover passa-basso da 12 dB/ottava variabile di continuo (PA500.4 e PA1100.5).
• Filtro subsonico commutabile da 24 dB/ottava (PA500.4 e PA1100.5).
• Funzione di equalizzazione (EQ) dei bassi da 8 dB commutabile.
• Inversione di fase a 180° commutabile (PA500.4 e PA1100.5).
• Funzione di controllo livello subwoofer a distanza (PA500.4 e PA1100.5).
• La sensibilità ingressi variabile ottimizza la corrispondenza con varie fonti di segnali.
• I terminali dei cavi placcati al cromo e i connettori RCA garantiscono il massimo trasferimento dei segnali.
• Dissipatore di calore e copertura robusti, in materiale estruso.
• Jack RCA passanti per guadagno unitario. PER INIZIARE Contenuto Accertarsi che la confezione dell’amplificatore Polk Audio contenga tutto quello che occorre per usare l’impianto. Deve contenere:

1. Amplificatore Polk Audio

(PA200.4, PA500.4 o PA1100.5)

11. Cavo linea telefonica (solo PA500.4/PA1100.5)

• Prendere le dovute precauzioni per proteggere la macchina ed i sedili da graffi e danni.
• Usare occhiali di sicurezza. Attrezzi Necessari
• Cacciavite con punta a croce Phillips
• Attrezzo per aprire il pannello
• Trapano elettrico e punte da 3/16 e 1/8 di pollice
• Pennarello con inchiostro permanente o matita
• Connettori a pinza a pezzo unico e crimpatrice
• Occhiali di sicurezza
• Spellafilo e taglierina Importante: Qualora mancassero dei componenti, o se l’amplificatore Polk Audio non funzionasse, avvisare subito il rivenditore. Si consiglia di conservare la confezione e l’imballaggio originali qualora fosse necessario spedire l’unità.

• Passacavo per i punti di introduzione dei cavi nelle pareti metalliche della macchina disporre di una certa potenza supplementare per picchi di breve durata consente di ottenere qualità migliore del suono, massima gamma dinamica e uscita senza problemi ad alto volume. Ma suggeriamo vivamente di non fare funzionare l’amplificatore o il ricevitore alla massima potenza per l’ascolto prolungato. I diffusori possono danneggiarsi se l’amplificatore, indipendentemente dalla sua potenza nominale, viene fatto funzionare a livelli di ascolto superiori a quelli generabili con nitidezza; i livelli molto alti e udibili della distorsione che si genererebbe in queste condizioni nell’amplificatore potrebbero aggiungere ai suoni tonalità stridenti. Se il suono è distorto, bisogna abbassare il volume per non rischiare di danneggiare i diffusori. Facendo funzionare un amplificatore oltre il punto di distorsione si può danneggiare un diffusore indipendentemente dalla sua potenza nominale.

LINEE GUIDA PER L’INSTALLAZIONE

Se l’amplificatore va riparato o risultasse rubato, occorre poter dimostrare di avere una copia del numero di serie del prodotto. Annotare il numero nello spazio qui sotto. Il numero di serie si trova sulla piastra inferiore ’e sulla confezione dell’amplificatore.

• Kit di cavi di alimentazione per l’amplificatore (disponibili presso i distributori Polk Audio autorizzati)

LIMITI DI SICUREZZA IN RELAZIONE

2. Prima di effettuare connessioni elettriche, scollegare

il terminale di terra della batteria. N. di serie:____________________________ Polk Audio specifica l’intervallo di amplificazione raccomandato per ciascuno dei suoi diffusori passivi (non amplificati). In genere tale specifica viene espressa come un intervallo di potenza, ad esempio 20-200 watt (per canale). È importante capire il significato di questi valori quando si deve scegliere un ricevitore o un amplificatore per un diffusore Polk. Il valore minimo indica il livello più basso di potenza continua che assicura prestazioni accettabili in un tipico ambiente di ascolto, mentre il valore massimo indica il livello più alto di potenza per canale che deve essere applicato con un diffusore Polk e non va confuso con la “potenza nominale” né implica che al diffusore si possa applicare tale livello di potenza a lungo termine. Polk Audio specifica un ampio intervallo di potenza in quanto non tutti i produttori di apparecchi elettronici usano lo stesso metodo per specificare la potenza nominale; infatti, il suono di amplificatori di alta qualità è migliore e più alto del suono di amplificatori di qualità inferiore, anche quando questi ultimi hanno potenze nominali maggiori.

3. Prima di montare l’amplificatore, accertarsi che non

vi siano ostacoli o ostruzioni, quali serbatoi della benzina, condutture carburante o dei freni, cavi. Assistenza clienti Polk Audio 800-377-7655 (LunedìVenerdì, 9:00 – 6:00 fuso orario della costa orientale, solo U.S.A. e Canada) o via e-mail all’indirizzo polkcs@polkaudio.com. Fuori da Stati Uniti e Canada, chiamare il numero 001 410-358-3600. Per ulteriori informazioni sugli amplificatori Polk Audio 12V, andare al sito www.polkaudio.com Polk Audio, Inc. 5601 Metro Drive Baltimore, MD 21215

L’installazione di un impianto audio nella macchina è una cosa seria. In caso di dubbi sull’esecuzione di alcune delle fasi di installazione contenute in questo manuale, vi invitiamo a rivolgervi subito al rappresentante Polk Audio AutoSound autorizzato di zona. I nostri rappresentanti saranno in grado di assistervi. Se pensate di effettuare l’installazione personalmente, si presume che siate in grado di utilizzare tutti gli attrezzi necessari allo scopo. Indipendentemente dal livello di esperienza, consigliamo di…

• Leggere questo manuale nella sua interezza prima di cominciare.
• Pianificare l’installazione con cura.
• Prevedere tempo a sufficienza per l’installazione senza doversi affrettare. La potenza di un’automobile offre una buona analogia. Un’automobile può sviluppare una potenza di gran lunga superiore a quella necessaria per il normale uso quotidiano in città e può raggiungere una velocità superiore a 160 km/h. Poter disporre di questa potenza supplementare è utile quando si deve accelerare su una rampa d'accesso di autostrada o per evitare un pericolo, ma ciò non significa che sia opportuno viaggiare in autostrada alla massima potenza e velocità per lunghi periodi di tempo, come un meccanico o la polizia stradale potrebbero subito confermare. Analogamente, è consigliabile adoperare amplificatori e ricevitori con potenza nominale superiore a quella dei diffusori, in quanto poter

1. Leggere con attenzione il presente manuale ’prima

di installare l’amplificatore.

4. Scegliere una punto di montaggio con accesso e ventilazione adeguati che proteggano l’amplificatore da

calore, umidità e sporco.

5. Per montare l’amplificatore in modo sicuro occorre

dapprima rimuovere la copertura superiore. Svitare le quattro viti di fissaggio della copertura superiore.

6. Durante l’instradamento dei cavi verso l’amplificatore,

evitare aree metalliche appuntite e far passare i cavi RCA lontano dai cavi di alimentazione e altri cavi della macchina che potrebbero causare disturbo.

7. L’amplificatore deve avere una messa a terra con un filo

corto collegato direttamente all’auto in corrispondenza di una superficie metallica non verniciata, preferibilmente il telaio. Non usare punti di messa a terra di fabbrica, bulloni dei sedili o piastre saldate a punti.

8. La protezione dei connettori di alimentazione con fusibili

va effettuata entro 20-25 cm dal terminale della batteria. Usare un fusibile o interruttore automatico di portata leggermente superiore rispetto ai fusibili dell’amplificatore. Per la scelta della sezione del cavo occorre considerare l’assorbimento di corrente totale dell’impianto e la lunghezza del cavo stesso. L’IASCA e altri enti di gara per impianti audio offrono tabelle da consultare a questo proposito; la guida agli studi MECP contiene una tabella simile. La pagina delle specifiche elenca le misure minime consigliate per la sezione dei cavi. Usare sempre cavi della stessa sezione per la messa a terra e per l’alimentazione dell’amplificatore. Accertarsi di controllare il cavo di messa a terra della batteria del

WWW.POLKAUDIO.COM/AMPS

ITALIANO veicolo e se necessario, aggiungere un altro cavo di messa a terra della stessa sezione del cavo di alimentazione dell’amplificatore. Tenere presente che l’amplificatore può erogare la potenza nominale solo se non è limitato dai cavi di alimentazione e di messa a terra.

9. Questo amplificatore è concepito per un carico da

2 a 8 Ohms (1 Ohm sull’uscita subwoofer PA1100.5). Tenere presente che il calore è dannoso per i componenti elettronici delle automobili e pertanto minore è il carico dell’altoparlante, maggiore sarà il calore generato. Per applicazioni con altoparlanti a bassa impedenza o installazioni con ventilazione limitata, si consiglia di adoperare una ventola di raffreddamento esterna.

10. Le connessioni al veicolo di batteria e messa a terra

vanno effettuate con i terminali ad anello crimpato della misura giusta (la superficie è quello che conta); dopo la crimpatura si consiglia di saldare i terminali.

11. A causa dell’alimentatore a commutazione MOSFET ad

alta frequenza, di solito non si consiglia il filtraggio del cavo di alimentazione (tenere presente che se l’alimentazione è limitata, l’amplificatore non eroga la potenza nominale). L’adeguata messa a terra della fonte dei segnali è obbligatoria per fare in modo che l’amplificatore raggiunga le massime prestazioni. Se gli ingressi RCA non hanno un’adeguata messa a terra attraverso la fonte dei segnali, il rumore elettrico proveniente dal veicolo potrebbe risuonare nell’impianto.

13. Interruttore di selezione crossover (passa-alto,

piatto, passa-basso)—Il filtro passa-alto attenua le basse frequenze e viene usato con altoparlanti midrange e tweeter. Il filtro piatto non attenua le frequenze ed è concepito per gli impianti con altoparlanti nell’intera gamma. Il filtro passa-basso attenua le alte frequenze e viene usato per i subwoofer.

14. Ingresso subsonico/uscita di linea—Seleziona

i jack RCA (4) (uscita subsonica/di linea) come ingresso subwoofer o uscita di linea (PA1100.5).

15. Interruttore modalità di ingresso—Seleziona il

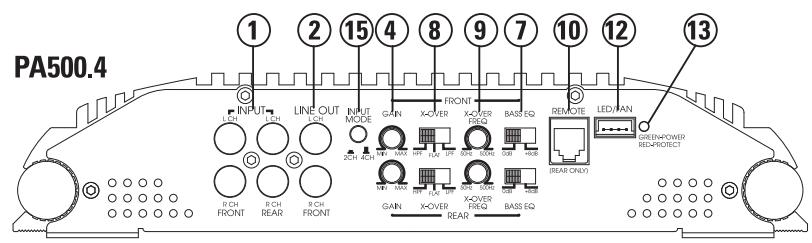

funzionamento a 2 o 4 canali (PA200.4 e PA500.4). FIGURA 1a—CONNESSIONI/CONTROLLI AMPLIFICATORE–PARTE ANTERIORE (PA500.4/PA1100.5)

PARTE ANTERIORE (PA200.4) CONNESSIONI/CONTROLLI PANNELLO ANTERIORE

1. Jack ingresso RCA—Accetta uscite del livello di

linea dalle unità principali o dai processori dei segnali a tensioni comprese tra 250 mV e 7,5 volt (i modelli PA500.4 e PA1100.5 hanno anche un ingresso posteriore).

2. Jack uscita di linea RCA—Questi jack RCA passanti

possono essere usati per inviare il segnale di ingresso a un secondo amplificatore.

3. Interruttore uscita di linea (PA1100.5)—

tre posizioni— Somma sinistra/destra: I canali sinistro anteriore e posteriore e destro anteriore e posteriore vengono sommati. Subsonica sinistra/destra: Portare l’interruttore su questa posizione usando un amplificatore PA600.1 aggiuntivo collegato in parallelo. Subsonica 180: Portare l’interruttore su questa posizione usando un amplificatore PA600.1 aggiuntivo collegato in serie esternamente.

4. Controllo del guadagno—Controlla la sensibilità

dell’amplificatore e viene usato per far corrispondere il livello di ingresso dell’amplificatore al livello di uscita della fonte dei segnali (anteriore e posteriore su PA500.4 e PA1100.5).

5. Interruttore subsonico—La posizione OFF disinserisce

il filtro dal sistema, mentre la posizione IN lo inserisce (PA1100.5).

6. Guadagno subsonico—Regolazione del guadagno

dei canali del subwoofer.

7. Interruttore di equalizzazione dei bassi—Amplifica

di 8 dB i bassi (PA200.4 e PA500.4). Amplifica di 8 dB i bassi sul canale subsonico (PA1100.5).

8. Interruttore di selezione crossover (passa-alto,

piatto, passa-basso)—Il filtro passa-alto attenua le basse frequenze e viene usato con altoparlanti midrange e tweeter. Il filtro piatto non attenua le frequenze ed è concepito per gli impianti con altoparlanti nell’intera gamma. Il filtro passa-basso attenua le alte frequenze e viene usato per i subwoofer.

9. Frequenza crossover—Regola il punto di crossover

(50-500 Hz) per il crossover attivo interno (PA500.4 e PA1100.5).

10. Telecomando—Accessorio opzionale che consente

la regolazione a distanza del livello (solitamente per il controllo da parte del conducente del veicolo). (PA500.4 e PA1100.5).

11. Controllo LPF (PA1100.5)—Imposta il limite di

frequenza superiore del canale del subwoofer.

12. LED/VENTOLA—Consente la connessione di una

barra luci LED opzionale o di una ventola di raffreddamento opzionale per l’amplificatore. FIGURA 1b— Telecomando (PA500.4/PA1100.5) Telecomando—Accessorio opzionale che consente la regolazione a distanza del livello (solitamente per il controllo da parte del conducente del veicolo). Cavo linea telefonica Modulo volume a distanza

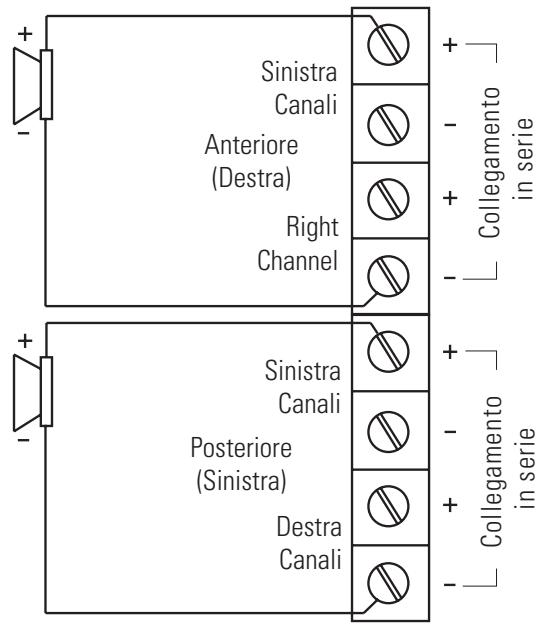

ITALIANO FIGURA 4—SCHEMI DI CABLAGGIO DEGLI ALTOPARLANTI (PA200.4) ATTENZIONE: proteggere sempre questo cavo installando un fusibile o un interruttore automatico della portata giusta entro 25 centimetri dalla connessione del terminale della batteria. Funzionamento Stereo—A 2 Canali (vista dall’alto) Sinistra L CH Canali Anteriore FRONT (Destra) (RIGHT) Right R CH Channel Sinistra L CH Canali

3. Accensione a distanza—Questo terminale accende

l’amplificatore quando vengono applicati (+) 12 volt. Collegarlo al conduttore di accensione dell’unità principale o alla fonte dei segnali.

4. Messa a terra—Collegare questo terminale direttamente al telaio metallico del veicolo, utilizzando il cavo

più corto possibile. Usare sempre cavi di sezione uguale o maggiore di quella del cavo di alimentazione da (+) 12 volt. Il punto di connessione del telaio deve essere senza tracce di vernice e sporcizia. Usare solo connettori crimpati e/o saldati di qualità su entrambe le estremità di questo cavo. NON collegare questo terminale direttamente al terminale di messa a terra della batteria del veicolo o qualsiasi altro punto di messa a terra di fabbrica.

5. Terminali dell’altoparlante—Collegare i subwoofer

a questi terminali (consultare la sezione Schemi di cablaggio degli altoparlanti, qui sotto). Collegamento ridged

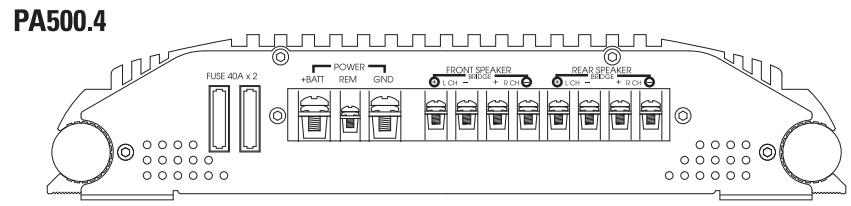

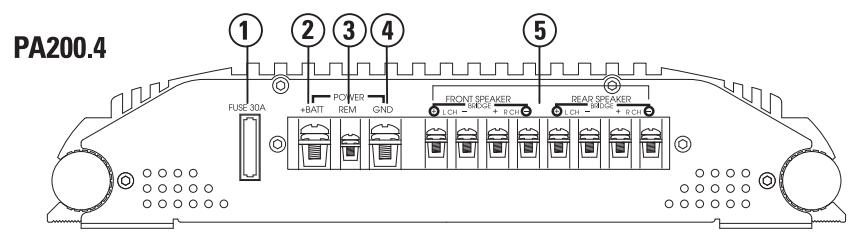

1. Fusibile—Questi fusibili proteggono l’amplificatore da

danni elettrici interni e proteggono solo l’amplificatore. Tutte le altre connessioni devono prevedere un fusibile alla fonte. (Il filtro PA200.4 utilizza fusibili da 1-30 A, il filtro PA500.4 utilizza fusibili da 2-40 A, mentre il filtro PA 1100.5 utilizza fusibili da 3-40 A.)

2. Alimentazione da (+) 12 volt—Collegare questo

terminale attraverso un FUSIBILE o INTERRUTTORE AUTOMATICO al terminale positivo della batteria del veicolo o al terminale positivo di una batteria isolata dell’impianto audio. Collegamento Bridged in serie

RPosteriore EAR ((Sinistra) LEFT) Sinistra L CH Canali Posteriore REAR (RIGHT) (Destra) Destra R CH Canali Collegamento Bridged in serie in serie Anteriore FRONT (LEFT) (Sinistra) Collegamento ridged Funzionamento Stereo—A 4 Canali (vista dall’alto)

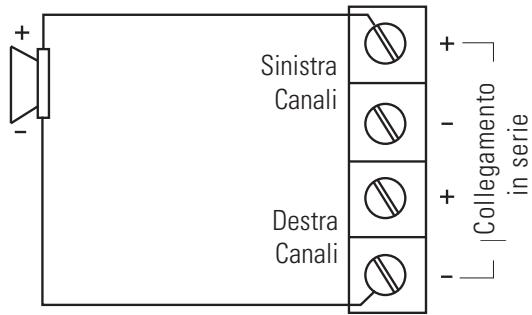

ITALIANO FIGURA 4—SCHEMI DI CABLAGGIO DEGLI ALTOPARLANTI (PA200.4) FIGURA 4—SCHEMI DI CABLAGGIO DEGLI ALTOPARLANTI (PA500.4) Passivo A 3 Modalità (vista dall’alto) Funzionamento Stereo (vista dall’alto) Induttore INDUCTOR Subsonico SUB CAP Cappuccio Sinistra L CH Canali REAR Posteriore CAP Cappuccio R CH Destra Canali Destra R CH Canali Funzionamento In Serie (vista dall’alto) Sinistra L CH Canali Destra R CH Canali

REAR Posteriore (LEFT) (Sinistra) Sinistra L CH Canali REAR Posteriore (RIGHT) (Destra) Destra R CH Canali in serie Destra R CH Canali NOTA: Le connessioni dell’amplificatore PA500.4 corrispondono a quelle riportate in precedenza, fatta eccezione per le uscite per gli altoparlanti anteriore e posteriore. Collegamento ridged Subsonico SUB Sinistra L CH Canali Collegamento Bridged in serie Stereo A 2 Canali Con Subsonico Mono (vista dall’alto) con crossover attivi in serie Induttore INDUCTOR R CH Destra Canali BCollegamento ridged CAP Cappuccio Collegamento Bridged in serie FRONT Anteriore Sinistra L CH Canali in serie Subsonico SUB Cappuccio CAP Sinistra L CH Canali BCollegamento ridged NOTA: Consultare il fabbricante degli altoparlanti per i valori consigliati per induttori e condensatori.

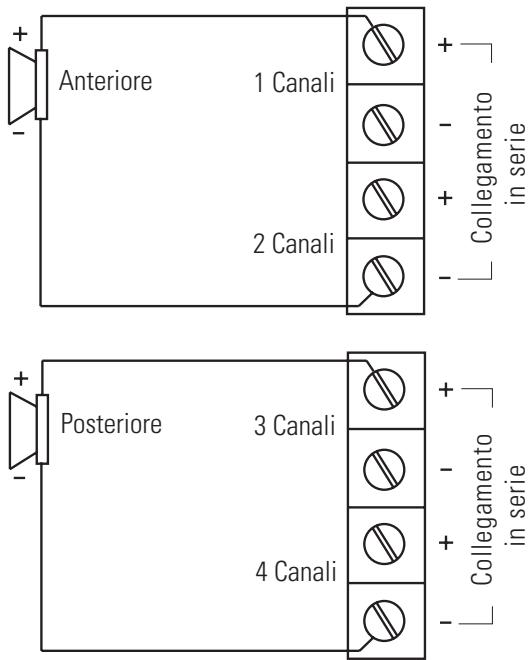

ITALIANO FIGURA 4—SCHEMI DI CABLAGGIO DEGLI ALTOPARLANTI (PA1100.5) Funzionamento Anteriore/Posteriore (vista dall’alto) Funzionamento Subsonico (vista dall’alto) 1 Canali Anteriore 1 FRONT CH 1 1 Canali CH 2 2 Canali Collegamento Bridged in serie FIGURA 4—SCHEMI DI CABLAGGIO DEGLI ALTOPARLANTI (PA1100.5) 2CHCanali Anteriore 2 FRONT SUB + 3 Canali CH 3 4 Canali Posteriore 4 REAR CH 4 4 Canali SUB - CH 2 2 Canali 3 Canali CH 3 in serie Posteriore RE AR Collegamento ridged 1 Canali CH 1 Collegamento Bridged in serie Funzionamento In Serie Anteriore/Posteriore (vista dall’alto) Anteriore FRON T 4 Canali CH 4

Collegamento Bridged in serie Subsonico SUBWOOFER 3 Canali Posteriore 3 REAR IMPOSTAZIONI CROSSOVER

E REGOLAZIONE DEL GUADAGNO

L’amplificatore Polk Audio va regolato con attenzione per poter raggiungere le massime prestazioni. Seguono alcune linee guida per la messa a punto dell’amplificatore.

• Per applicazioni con bassi stereo/mono nell’intera gamma e simultanee, l’interruttore di selezione del crossover deve essere impostata su FULL. Se l’amplificatore pilota i subwoofer, impostare l’interruttore su LOW, e per risultati medio-bassi o nell’intera gamma, impostare su HIGH.
• Il controllo della frequenza crossover va regolato secondo l’impianto in questione. Per applicazioni con subwoofer, provare a tenere l’impostazione sufficientemente bassa da impedire la distorsione delle immagini (non deve essere possibile sentire voci maschili dal subwoofer), ma non così basse da creare una distanza tra il subwoofer e gli altoparlanti medio-bassi/mid-range. Per le impostazioni mediobasse/mid-range, provare a tenere l’impostazione sufficientemente bassa da mantenere il suono dinanzi a sé stessi, senza creare un overdrive per l’altoparlante. Si con siglia di dedicare tempo a sufficienza per questa regolazione, ascoltando musica nota oppure i dischi di impostazione dell’impianto per ottenere il tipo di riproduzione musicale preferito.
• La regolazione del guadagno consente di impostare un’adeguata corrispondenza dei segnali per un funzionamento dell’amplificatore regolare e senza rumore. Per applicazioni stereo/mono nell’intera gamma e simultanee, cominciare con della musica che si conosce bene. Con il controllo del guadagno sull’amplificatore al centro della sua corsa, portare il volume dell’unità principale su 3/4 del volume oppure finché non comincia a sentirsi una distorsione. Se si rileva una distorsione prima di raggiungere i 3/4 del volume dell’unità principale, ridurre l’impostazione del guadagno sull’amplificatore e aumentare nuovamente il volume dell’unità principale. Se è possibile ascoltare musica a un volume leggermente superiore ai 3/4 sull’unità principale senza distorsione rilevabile, aumentare lentamente il guadagno dell’amplificatore fino a rilevare

ITALIANO la distorsione, quindi ridurre il guadagno per eliminarla. Questa impostazione consente di ottenere la massima resa con tutte le fonti, fatta eccezione per la più bassa, evitando disturbi eccessivi nell’impianto. NOTA: gli amplificatori Polk adottano un controllo del guadagno digitale con un numero finito di fasi di regolazione. Una regolazione minima potrebbe non causare un cambiamento rilevabile nel livello.

INSTALLAZIONE DI TUBI DI LUCI LED

(OPZIONALI) Questi amplificatori Polk Audio sono stati concepiti con un dissipatore di corrente personalizzato in grado di alloggiare due tubi di luci LED VARAD (opzionali e non in dotazione).

1. Prima di installare i tubi di luci LED, smontare

e gettare i piedini dai tubi stessi.

2. Introdurre i singoli tubi di luci LED nel dissipatore

di corrente dell’amplificatore Polk Audio. Accertarsi che le luci LED siano rivolte verso l’esterno per garantire una visibilità ottimale. I cavi uscenti dai tubi di luci LED devono essere sul lato dell’ingresso segnali dell’amplificatore. Il cavo nero corrisponde alla messa a terra, mentre quello nero/bianco dal tubo di luci LED è il cavo di alimentazione.

3. Far passare i due cavi dal tubo e collegarli al

connettore di ingresso LED/VENTOLA a 4 pin. Consultare lo schema di cablaggio LED/VENTOLA riportato in precedenza in questo manuale. NOTA: Se NON SI FA USO della ventola opzionale, consigliamo di cablare il secondo tubo di luci LED a questo circuito. Qualora si faccia invece uso della ventola opzionale, consigliamo di cablare il secondo tubo di luci LED in parallelo con il primo tubo. SPECIFICHE PA200.4 PA500.4 PA1100.5 80W x 4 200W x 4 200W x 4 a 2 Ohms a 2 Ohms a 2 Ohms 1200W x 1 a 1 Ohm Potenza RMS continua In serie a 4 Ohms 100W x 2 250W x 2 Potenza RMS continua a 2 Ohms2 50W x 4 125W x 4 Potenza RMS continua a 4 Ohms1 35W x 4 90W x 4 Potenza nominale dinamica

REGOLAZIONE FILTRO SUBSONICO

(SOLO PA1100.5) Questo amplificatore utilizza un filtro subsonico per potenziare al massimo le prestazioni di un subwoofer. Il filtro subsonico è un filtro passa-alto che rimuove l’uscita dei bassi indesiderata a frequenze molto basse dal subwoofer. Questo aumenta l’uscita di un subwoofer fino a 3 dB aumentando la potenza meccanica di un subwoofer. Secondo il tipo di cassa, il filtro subsonico può aumentare l’uscita a bassa frequenza utilizzabile di altri 10 dB. Risposta di frequenza Rapporto segnale/rumore Le seguenti linee guida vanno usate per la corretta impostazione del filtro subsonico per garantire prestazioni ottimali e affidabilità dell’impianto. Separazione Fattore di smorzamento Tipo/gamma di crossover PA500.4 PA1100.5 600W x 1 a 1 Ohm 80W x 4 280W x 1 >66% a 4 ohms 20Hz-20kHz 20Hz-20kHz 20Hz-20kHz >90dBA >98dBA >98dBA 65db a 1kHz 65db a 1kHz 65db a 1kHz >100 >150 >150 (>50 canale secondario) Butterworth Commutabile passa-alto bidirezionale da o passa-basso 50 a 500Hz Butterworth bidirezionale da 50 a 500Hz 12dB/ottava 12dB/ottava 12dB/ottava Equalizzazione bassi +8dB, centrata a 40Hz 0 to +8dB 0 to +8dB Uscita di potenza: 45 watt RMS x 4 canali su 4 Ohms e ≤ 1% di distorsione armonica totale (THD) + N Rapporto segnale/rumore: -80 dBA (riferimento di 1 watt su 4 Ohms) Potenza aggiuntiva: 50 watt RMS x 4 canali su 2 Ohms e ≤ 1% THD+N Filtro subsonico Uscita di potenza: 90 watt RMS x 4 canali su 4 Ohms e ≤ 1% THD+N Rapporto segnale/rumore: -81 dBA (riferimento di 1 watt su 4 Ohms) Potenza aggiuntiva: 125 watt RMS x 4 canali su 2 Ohms e ≤ 1% THD+N Impedenza ingresso 20K Ohms 20K Ohms 20K Ohms Sensibilità ingresso Variabile da 250mV a 7.5V Variabile da 250mV a 8V Variabile da 250mV a 8V 10-16VDC 10-16VDC 10-16VDC 1 x 30A 2 x 40A 3 x 40A Sezione minima richiesta per il cavo #10

Uscita porta (ventola opzionale) LED (opzionale) 12V a <200mA 12V a <200mA 12V a <200mA Uscita di potenza: 80 watt RMS x 4 canali su 4 Ohms e ≤ 1% THD+N 280 watt RMS X 1 canale su 4 Ohms ≤1% THD+N Rapporto segnale/rumore: -80 dBA (riferimento di 1 watt su 4 Ohms) Potenza aggiuntiva: 125 watt RMS x 4 canali su 2 Ohms ≤ 1% THD+N Di potenza aggiuntiva canale secondario: 600 watt RMS x 1 canale su 1 Ohm ≤ 1% THD+N Tensione di alimentazione Fusibile/tipo

Variabile Jack RCA di ingresso/uscita

125W x 4 Pendenza crossover SPECIFICHE CEA PA200.4 600W x 1 a 1 Ohm >66% a 4 ohms Efficienza conversione I livelli di amplificazione accettabili vengono determinati dal tipo di cassa usata, dalla potenza nominale dell’amplificatore e dalla capacità di escursione del subwoofer. 250W x 2 Ingresso a 2 canali/uscita a 2 canali parallela nell’intera gamma RMS di potenza continua su 4 Ohm da 20 a 20.000 Hz a 14,4 V c.c. con meno di 0,08% THD+N. RMS di potenza continua su 2 Ohms da 20 a 20.000 Hz a 14,4 V c.c. con meno di 0,15% THD+N.
