PA1100.5 - Amplificador de coche POLK AUDIO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de coche de 5 canales
Marca	Polk Audio
Modelo	PA1100.5
Serie	PA Series
Topología	Clase D PWM super eficiente
Potencia de salida RMS (4 Ω, 4 canales)	80 W por canal
Potencia de salida RMS (4 Ω, canal subwoofer)	280 W
Potencia de salida RMS (2 Ω, 4 canales)	125 W por canal
Potencia de salida RMS (1 Ω, canal subwoofer)	600 W
Respuesta en frecuencia	20 Hz - 20 kHz
Relación señal/ruido	> 98 dBA
Separación estéreo	65 dB @ 1 kHz
Factor de amortiguamiento	> 150 (canales principales), > 50 (canal subwoofer)
Filtro separador (X-Over)	Butterworth 12 dB/octava, HPF/FLAT/LPF, 50-500 Hz
Filtro subsónico	Conmutable, 24 dB/octava
Ecualizador de graves (Bass EQ)	+8 dB conmutable
Control remoto del subwoofer	Sí, mediante módulo cableado incluido
Entradas RCA	2 canales (delantero/trasero), sensibilidad 250 mV - 8 V
Salidas RCA pasantes	Sí, conmutable (SUM, sub, puenteado)
Tensión de alimentación	10 - 16 V CC
Fusibles	3 × 40 A
Protecciones	Térmica, cortocircuito, sobretensión/bajatensión, polaridad invertida, CC desviado
Sección de cable recomendada	#8 AWG para alimentación y masa
Mantenimiento	Limpiar con un paño seco y suave. Evitar la humedad y los disolventes.
Accesorios incluidos	Control remoto, cable telefónico, arnés de cables, fusible de repuesto, tornillos de montaje

Preguntas frecuentes - PA1100.5 POLK AUDIO

¿Cuál es la potencia máxima del amplificador PA1100.5?

El PA1100.5 entrega 80 W RMS x 4 canales en 4 Ω, 280 W RMS x 1 en 4 Ω para el subwoofer, y hasta 600 W RMS x 1 en 1 Ω para el canal subwoofer.

¿Qué tipo de filtro separador utiliza este amplificador?

Incorpora un filtro Butterworth 12 dB/octava conmutable en paso alto (HPF), paso bajo (LPF) o plano (FLAT) con un rango de frecuencia de 50 a 500 Hz.

¿Cómo ajustar la ganancia del amplificador?

Primero ajuste el volumen de la fuente a 3/4, luego ajuste la ganancia del amplificador hasta escuchar una ligera distorsión, luego reduzca ligeramente hasta que desaparezca. Para los canales delantero/trasero, use los controles GAIN y para el subwoofer, el control SUB GAIN.

¿Qué fusibles se utilizan y dónde se encuentran?

El amplificador utiliza tres fusibles de 40 A ubicados en el panel trasero. Se incluye un fusible de repuesto.

¿Puedo conectar altavoces de 1 ohmio?

Sí, el canal subwoofer soporta una impedancia de 1 Ω en modo mono. Los canales principales aceptan de 2 a 8 Ω.

¿Cómo usar el control remoto de nivel del subwoofer?

Conecte el módulo de control remoto incluido al conector REMOTE del panel frontal. Luego puede ajustar el nivel del subwoofer desde el asiento del conductor.

¿Qué hacer si el LED de protección se enciende en rojo?

El LED rojo indica que una protección se ha activado (sobrecalentamiento, cortocircuito, etc.). Verifique las conexiones, la impedancia de los altavoces, la ventilación y que los fusibles no estén fundidos. Reduzca el volumen y déjelo enfriar.

¿Cuál es la impedancia mínima para el canal subwoofer?

La impedancia mínima es de 1 Ω para el canal subwoofer en modo mono. Los canales principales aceptan 2 Ω como mínimo.

¿Cómo instalar el amplificador de forma segura?

Desconecte la batería antes de cualquier conexión. Fije el amplificador en un lugar ventilado, protegido de la humedad. Use un cable de alimentación de sección #8 AWG con un fusible a menos de 20 cm de la batería. Nunca conecte la masa a la batería.

¿El PA1100.5 es compatible con salidas de alto nivel (altavoz)?

No, solo tiene entradas RCA de nivel de línea. Si su fuente no tiene salidas RCA, necesitará un adaptador de alto nivel a bajo nivel.

MANUAL DE USUARIO PA1100.5 POLK AUDIO

AMPLIFICADORES DE 4/5 CANAIS

Polk Audio—Pasión por el Sonido

Lea todo this manual antes de comenzar. Instalar un sistemas de sonido de automóvil es un proyecto serio. Si tiene dudas sobre su capacité delearvar a cabo algoño de los pasos de instalación indicados en estemanual,ahorrese problemas y comuníquese con su distribuidor local autorizzato Polk Audio de sonido de automóviles. El (o ella) es un instalador profes-sional preparado para aidarle usted aprovechar al máximo su dinero invertido en sonido de automóvil.

Hay más información (artículos sobre procedimientos, preguntas frecuentes y manuales en linea) en是我国 galardonado situ Web www.polkaudio.com. Y sialguna vez tiene preguntas o commentarios, no dude en llamarnos ocribebirmos por correto electrónico. En Estados Unidos y Canadá, comúniquese con el service al cliente de Polk Audio llamando al 800-377-7655 (lunes a viernes, de 9 a 6, hora del Este) oscribendo un mensaje de correto electrónico a [e-mail]. Fuera de Estados Unidos y Canadá, llame al 410-358-3600. Nos encantará saber de usted.

Aquien Polk Audio, construir altavoces y equipos de sonido es más que una activités commercial; es nuestra pasión. Nos encanta compañero con usted.

Atentamente,

Matthew S. Polk
Cofundador

DEUTSCH

Tambien可以把 la capacité del conductor de oir sonidos de refrico o de vehículos de emergencia. Tenga sentido como y practique HBitos de audicion seguros cuando escuche o ajuste su sistemas de sonido.

CHARACTERISTICAS

• El Diseño PWM Clase D altamente EFFICiente permite a estas amplificadoresFuncinar a mucho menor temperatura que los amplificadores convenciones (sólo PA1100.5).
• Fuente de alimentación conmutable MOSFET de alta velocidad y salidas bipolares complementarias.
• Funcionamente estereofonico, monofonico o simultaneo estereofonico/monofonico.
• Polaridad inversa,TERMICA, compensada por CC (cortocircuito y proteccion contra excego e insufficiency de voltaje; PA500.4 y PA1100.5).
• Crossover bidirectional conmutable de 12 dB/octava (PA200.4).
• Crossover de pasabajas continuamente variable de 12 dB/octava (PA500.4 y PA1100.5).
• Filtrosubsnico commutable de 24 dB/octava (PA500.4 y PA1100.5).
• Función computable de ecualización de bajos de 8 dB.
• Inversión de fase conmutable de 180^ (PA500.4 y PA1100.5).
• Función de control de nivel de subwoofer a distancia (PA500.4 y PA1100.5).
• La sensibilitad de entrada variable optimiza la correspondencia con differedes fuentes de Signals.
• Las terminales de cable enchapadas en cromo y los conectores RCA asegurar una maximizing transferencia de signal.
  Disipador temico y cubierta resistentes.
• Conectores RCA de paso libre de amplificacion unitaria.

INICIO

Haga inventorio

Asegurese de tener en la caja del amplificador Polk Audio todo lo que necessita para comenzar a disfrutar de su sistemas. Dento de la caja, debe haber lo siguientes:

1. Amplificador Polk Audio (PA200.4, PA500.4, y PA1100.5)

2. Phillips Tomillos (4)

3. Arandelas de montaje (4)

4. Arandelas de presión (4)
5. Arandelas de goma (4)
6. Fusible de repuesto
7. Arnés de cables
8. Manual del propietario
9. Tarjeta de registrar en linea
10. Módulo de volumen a distancia (sólo PA500.4/PA1100.5)
11. Cordon de ligne de téléphone (sólo PA500.4/PA1100.5)

Nota importante: Si hay algo dañado, si falta algo o si el amplificador Polk Audio no funciona, notifique lo immediamente a su distribuidor. Le recomendamos que conserve la caja y los materiales de empaquetado originales en caso de que necesse enviar launalidad enel futuro.

Si su amplificador requireservicio, o si se lo roban, va a necessitar el numero de series del producto. Escribe al numero en el espacio que se dispone abajo. El numero de series se pueda encontrar en el panel inferior y en el empaquetado del amplificador.

Numero de série:

Servicio al cliente de Polk Audio: 800-377-7655 (Lunes a viernes, de 9 a 6, hora del Este) o

[e-mail]. Fuera de Estados Unidos y Canada, llame al 410-358-3600. Para Obtener más información sobre amplificadores Polk Audio de 12 V vaya a www.polkaudio.com.

Instalar un sistema de sonido de automóvil es un proyecto serial. Si tiene dudas sobre su capacité depearvar a cabo algo ngo de los pasos de instalacion indicados en este manual, ahorrose problemas y comuniquee con un instalador profes-. sional. Su distribuidor Polk Audio es un buena lugar para encontrar uno. Si tiene intenciones de hacer la instalacion ustedismo, suponemos queiene ciertas capazidades en el uso correcto de Herramentas electricas y manuales. Independiente de su experiencia como instalador, le recomendamos loisible...

• Lea todo estemanualantesdecomenzar.
• Plane su instalación cuidadosamente.

• Deje suficiente tiempo para hacer toda la instalación sin tener que darse prisa.

• Tome las precauaciones necessarias para proteger su automóvil y la tapiceria contra rayones y perforaciones no deseadas.

• Póngase ropa y accesorios apropiados de seguridad y protección.

Herrambientes que pueda besoinar

• Destornillador Phillips
  Herramienta para levantar paneles
• Taladro electrico y brocas de 3/16 plg. y 1/8 plg.
• Marcador de tinta permanente o lápiz
• Conectores de engarce sin soldadura y herramienta engarzadora
• Gafas de seguidad
  Pelacables y cortacables
  Cintaaislentelectrica
• Arandelas de goma para pagar cables a工程技术 de las paredes de metal del automóvil
• Juego de cables de alimentación de amplificador (disponible a工程技术 de su distribuidor autorizzato Polk Audio)

LIMITES SEGUROS DE OPERACION

Polk Audio españica el intervalo de amplificación recommendado para sus altavoces pasivos (no amplificados). Por lo general, la asignación se expresses como un cierto intervalo de potencia, tal como 20 a 200 W (por canal). Es importante entender lo que theseiros significan cuando se escoge un receptor o un amplificador para los altavoces Polk Audio. El número inferior indica la potencia nominal continua minima que produce un rendimiento acceptable en un ambiente acustico normal. El número superior indica la potencia maxima por canal que se debe dar a los altavoces Polk Audio. Este número no debe confundirse con la "administracion de potencia" y no implica que el altevo administe indefinidamente con seguridad tal potencia maxima. Especificamos una amplia gama de values nominales de potencia porque no todos los fabricantes de aparatos electronicos utilizen el mesmo método para estabilities el valor nominal de potencia. De hecho, los amplificadores de alta calidad con valor nominal de potencia bajo suelen更好 y más fuerte que las unidades de bajo calidad con valor nominal de potencia alto.

La potencia de los automóviles en caballos de fuerza es una buena analogy. Su automóvil probablemente Tiene muchos más caballos de fuerza de los que necesita para ir diariedad al trabajo y es capaz de desplazarse a velocidades de mas de 120 mph (190 kph). Tener la potencia adicional es buena para la acceleración en las ramps de entrada a las autopistas y para evaporar el peligro, pero no significía que sea aconsejable conducir el automóvil por la carretera a toda velocidad y potencia durante largos periodos de tiempo.

No lo es. Si lo duda, pregúntele a su mecánico local o a la policía. De manière similar, recomendamos que use amplificadores y receptores con valor de potencia nominal mayor que los limites de administración de potencia de nuestros altavoces, porque tener potencia adicional para mímos de poca duración conductor a mejor calidad de sonido, maximizinga gaminámerica y calidad de alto volumen sin esfuerzo. Pero le recomendamos enfátamente que no aplicue a diario a sus altavoces la potencia Tmaxa de su amplificador o receptor.

Los altavoces se pueda dañar cuando se hace的功能an un amplificador, independiente de su potencia en varios, a más volumen del que pueda producir con claridad. El funciona como un escondido de los varios varieles de distorsión audible originada en el amplificador, lo cual paraeargar un sonido discordante y arenoso a lo que se está escuchando. Si oye distorsión, bajo el volumen o arrísguesse a dañar los altavoces. Casi cuales altavoz se pueda dañar, independiente de su valor nominal de potencia, si se sube el volumen del amplificador o el receptor hasta la distorsión y más.

PAUTAS DE INSTALLACION

1. Lea este manual cuidadosamente antes de instalar este amplificador.

2. Desconecte la terminal de tierra de la bateria年底前 de hacer conexiones electricas.

3. Vea si hay peligos u obstrucciones tales como tanques de gasolina, linesas de freno o combustible y arneses de cables antes de montar el amplificador.

4. Escoja unaubicacion de montaje con accesoryventilacion adequadas que proteja al amplificador del calor, la humedad y la sueidad.

5. Para montar firmamente el amplificador, es necesario quitarle primero la tapa. Desatornille los cuales (4) tornillos de retencion de la tapa.

6. Evite los cordes de metal aflilados cuando encamine los cables hasta el amplificador, y encamine los cables RCA lejos de los cables de alimentacion y otherarneses de cables de automovil que podrrian causar ruido.

7. El amplificador deestarconectaro tierra con un cable corte de alto calibre conectado directamente a una superficie de metal desnudo del automóvil, preferblemente metal de carrocería raspado.No lo conecta a los+puntos de conexión a tierra de fabrica, los permos de los asientos o los soportes soldados por+puntos.

8. Instale siempre el fusible de la connexion de alimentación a una distancia de 8 a 10 pulgadas de la terminal de la batería. Instale un fusible o un interruptor automático con un valor nominal ligeramente superior al de los fusibles de a bordo del amplificador. Para el calibre del cable de alimentación, tome enIELDa la corriente total del sistemas y la longitud del cable. La Asociacion

Internacional de Desafios de Sonido Automovilístico (International Auto Sound Challenge Association, IASCA) y suscrivas organizaciones de competencias de sonido de automóvil tenen tablas para对此; usted también puede encontrar unaTABLE en la guía de estudio de los Profesionales Certificados en Electrónica Móvil (Mobile Electronics Certified Professionals, MECP). Las recomendaciones de calibres minimos de cable para amplificadores individuales aparecen en la págná de espécificaciones. Utilice siempre cable del mismo calibre en la connexion a tierra y en la alimentación del amplíficator. Examine el cable de conexión a tierra de la batería del vehúculo y, si es necessario,最好的o agregándole un cable de conexión a tierra adicular del mismo calibre que el del cable de alimentación del amplíficator. Recuerde que el amplíficator pueda producir su calidad nominal solo en ausencia de limitaciones de corrente causadas por los cables de alimentación y de conexión a tierra.

1. Este amplificador ha sido disnado para hacer functionala una energia de altavoces de 2 a 8 Ohms (1 Ohm por PA1100.5). Tenga en mente que el calor es el enamigo

alargeplazo dellos componenteselectriconos de automóvil,y que cuando menor sea la carga de alte-vocasmasalcorsegenera.Para las aplicacionesde altavocedesaba impedancia o las instalaciones con ventilación restringida,ese recomendable instalar un ventilador delenfriamento externo.

1. Las connexiones a tierra y a la batería del vehúculo deben hacerse con terminales de anillo engravzado del tamanio apropiado (lo queonga es el area de las superficies). Internacional se recomienda soldar las terminales antes deigarzarlas.

2. Debido a la fuente de suministro conmutable MOSFET de alta Frequencia, generalmente no esnecessaryponerle filtral cablede alimentacion (recuerde queel amplificador no pueda producir la saliva total si se restringe la fuente de alimentacion). La conexion a tierra apropiada de la fuente de senal es obligatoria para que el amplificador alcance su maximo de rendimiento. Si las entradas RCA no tienen una conexiona tierra adecauda a travers de la fuente de senal, el ruido electrico del vehiculo能把asar alsystema.

FIGURA 1—CONTROLES Y CONEXIONES DEL AMPLIFICADOR: PANEL DELANTERO (PA200.4)

CONTROLES Y CONEXIONES DEL PANEL DELANTERO

1. Conectores de entrada RCA (INPUT)—Aceptan entradas de nivel de linea de unidades principales o procesadores de senaes a voltajes entre 250mV y 7.5 V. (El PA500.4 y el PA1100.5 también tiene una entrada trasera.)
2. Conectores de salute de linea RCA (LINE OUT)
   Estos conectores RCA de paso libre se pueda usar para enviar la seals de entrada a un segundo amplificador.
3. Selector de linea de salute (PA1100.5) de tres posiciones—SUM L/R: Los canales izquierdos delantero y trasero y derechos delantero y trasero se suman.

SUB L+R: Fije el selector en esta posicion cuando utilise un amplificador adicular PA600.1 conectado en paralelo.

SUB 180: Fije el selector en esta posicion cuando utilise un amplificador adinclonal PA600.1 conectado en modalidad de puente externo.

1. Control de amplificacion (GAIN)—Controla la sensibilidad del amplificador y se usa para hacer corresponder el nivel de entrada del amplificador con el nivel de salute de la fuente de Signals.
2. Interruptor subsónico (SUBSONIC)—La posición de apagado (OFF) retina el filtro del sistema. La posición de encendido (ON) conecta el filtro al sistema (PA1100.5).
3. Amplificacion de subwoofer (SUB)-Ajuste de amplificacion del canal de subwoofer.
4. Interruption de ecualization de bajos (BASS EQ)—Agrega un refuerzo de bajos de 8 dB (PA200.4 y PA500.4). Permite un refuerzo adicional de bajos de 8 dB en el canal de subwoofer (PA1100.5).
5. Selector de crossover (X-OVER) (HPF, FLAT, LPF) En HPF, atenúas freuencies bajas y es para altovas

de Frequencias medias y tweeters. En FLAT, no atenúa ninguna Frequencia y es para sistemas de altavoces de gama completa de Frequencias. En LPF, atenúa las Frequencias altas y es para subwoofoers.

1. Frecuencia de crossover (X-OVER FREQ)—Ajusta el punto de crossover (50 a 500 Hz) del crossover activo de a bordo (PA500.4 y PA1100.5).
2. Control remoto. (REMOTE)—Accesorio optional que permitte ajustar el nivel a distancia (por lo general ubicado para que el conductor del vehiculo lo controle). (PA500.4 y PA1100.5)
3. Control LPF (PA1100.5) (LPF)—Fija el limite de alta Frequencia del canal de subwoofer.

4. Luz indicadora LED o ventilador (LED/FAN)—Permitte la connexion de una barra de luces indicadoras LED o un ventilador optional para el amplificador.

5. Indicadores de estado LED (GREEN-POWER, RED-PROTECT)—Se iluminan de color VERDE para indicar que el amplificador está encendido y funciona normalmente. Se iluminan de color ROJO si el amplificador se apaga debido un cortocircuito, compensacion de CC o recalentamento detectado por el circuito de proteccion de a bordo.

6. Entrada de subwoofer y calidad de linea (SUB INPUT, LINE OUT)—Hace que los (4) connectores RCA sean entrada de subwoofer o calidad de linea (PA1100.5).
7. Selector de modalidad de entrada (INPUT MODE)—Selección el funciona en 2ó4 canales (PA200.4 y PA500.4).

FIGURA 1a-CONTROLES Y CONEXIONES DEL AMPLIFICADOR: PANEL DELANTERO (PA500.4/PA1100.5)

Control remoto. (REMOTE)—Accesorio optional que permiteeajustar el nivel a distancia (por lo general ubicado para que el conductor del vehiculo lo controle).

FIGURA 2—

ARNÉS DE CABLES DE LAS LUCES INDICADORAS LED O DEL VENTILADOR

CONEXIONES DEL PANEL TRASERO

1. Fusibles—Estos fusibles protegen el amplificador contra daños electricos internos y su objektivo es proteger sólo el amplificador. A toda或其他 relacion de alimentación se le debe instalar un fusible en la fuente.
2. Alimentación de 12V (+) (+Batt)—Conecte esta terminal a工程技术 de un FUSIBLE o un INTERRUPTOR AUTOMÁTICO a la terminal positiva de la batería del vehiculo o a la terminal positiva de una batería de sistemas de sonido aislada.

ADVERTENCIA: Proteja siempre este cable de alimentacion instalandole un fusible o un interruptor automatico del timeño apropiado a menos de 12 plg. de la terminal de la bateria.

1. Encendido a distancia (REM)—Esta terminal enciende el amplificador cuando se le aplican 12V(+) . Conectela

al conductor de encendido a distancia de launities principal o a fuente de senial.

1. Conexión a tierra (GND)—Conecte esta terminal directamente al chasis de plancha de metal del vehiculo con el cable más corto possible nécessario para hacer esta conexión. Utilice siempre cable de calibreutral o mayor que el del cable de alimentación de 12 V. Esnecessary raspar el punto de conexión a tierra del chasis para quitarle la pintura y la sueidad. Utilice solamente connectores soldados y/o connectores engarzados de calidad en ambos extremos de este cable. NO conecte esta terminal directamente a la terminal de conexión a tierra de la batería del vehiculo ni a ningún othero punto de conexión a tierra de fabrica.
2. Terminales de altoviz (SPEAKER)—Conecte los subwooferas a estas terminales. (Consulte la sección de diagramas de cableado de altovoces de esta guía.)

FIGURA 3—CONEXIONES DE AMPLIFICADOR: PANEL TRASERO
(PA200.4/PA500.4/PA1100.5)

NOTA: Consulate al fabricante de altavoces para saber los values de capacitores e inductores recomendados.

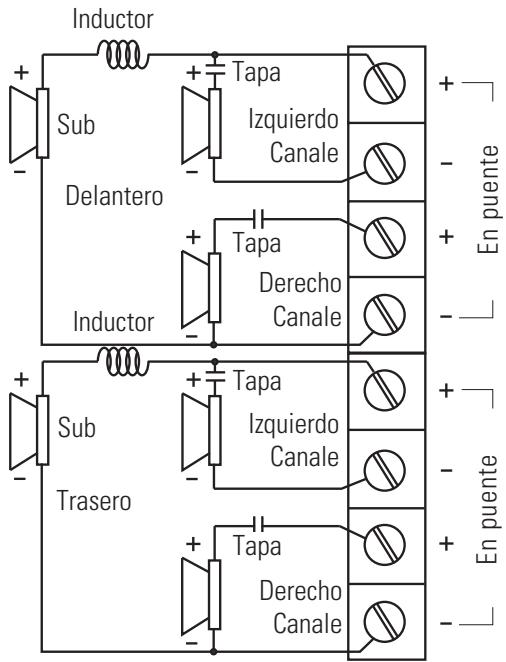

Estereofónico De 2 Canales Con Subwoofer Monofónico

(vista superior) y crossovers activos

NOTA: Las conexiones del amplificador PA500.4 son iguales a las que se muestran arriba, excepto que haysonianas para altovoces delanteros y traseros.

Funcionamento Delantero y Trasero

(vista superior)

Funcionamento En Puente Delantero y Trasero

(vista superior)

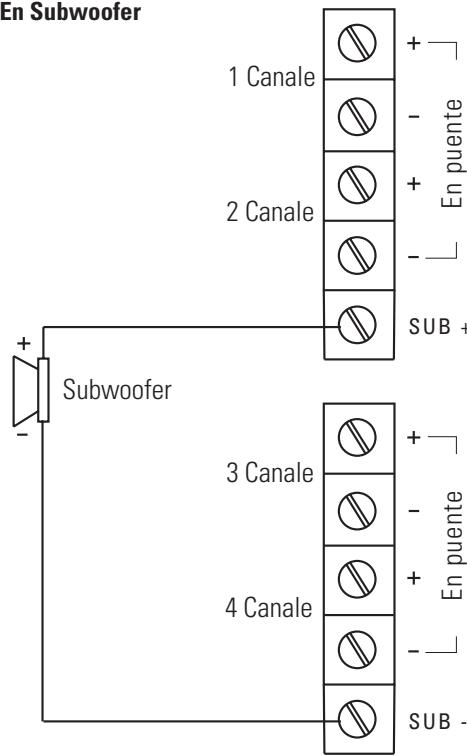

Funcionamento En Subwoofer

(vista superior)

CONFIGURACIONES DE CROSSOVER Y AJUSTE DE AMPLIFICACION

Su amplíficator de potencia Polk Audio nécessita cuidadosos ajustes para alcantar el máximo rendimiento. A continuación se presentan todas pautas que se deben seguir cuando se le hagan ajustes menos al amplíficator.

• Para aplicaciones de gama completa de frequencies y aplicaciones de bajos estereofónicos y monofónicos simultáneos, el selector de crossover debe estar en la posición FULL. Si el amplíficator está hacerly configurar subwoofer, el selector debe estar en la posición LOW; para calidad de frequencies medias y medias bajas, el selector debe estar en la posición HIGH.
• El control de Frequencia de crossover se debenajsurar para adaptarse a su sistemas en particular. Para las aplicaciones de subwoofer, intente tener el ajuste lo suficientemente bajo como para prevenir la decoloracion de la imogen (noDebe ser possible oirvocesmasculinas porel sub

woofer), pero no tan bajo que se produca unaSeparated entre el subwoofer y los altavoces de Frequencias medias y freuencias medias bajas. Para las freqencias medias y freuencias medias bajas, mantenga el ajuste lo suficientemente bajo como para que su escenario de auditorie quederente a usted sin sobrecargar el altovoz. Esventurejo para usted dedicar tiempo adimensional a este ajuste oyendo música conocida o discos de configuracion de sistemas a fin de lograr el tipo de reproduccion musical que usted prefiere.
- El ajuste de amplificacion permite fajar la correspondencia de seals apropia para produir un:functionamento de amplificador limpio y silencioso. Para las aplicaciones de gama completa de fecuencias y las aplicaciones de bajos monofonicos y estereofonicos simultaneos, comience con música conocida. Con la perilla de amplificacion del amplificador en la mitad de su rotacion, suba el volumen de la unidad principal hasta 3/4 del volumen o hasta que comience a oir distorsion o limitacion de seals. Si oye dis

torsión antes de临港 a 3/4 del volumen de launities principal, reduzca la amplificacion y comience a partiruevalemente el volumen de launities principal. Cuando pueda oir la musica a 3/4 o ligeramente por encima de 3/4 del volumen de launities principal sin distorsion audible, subalentamente la amplificacion hasta que se oiga distorsion, bajo retroceda hasta que no se oiga distorsion.Esta configuracion permite alcalzar la calidad total casi hasta con el mas silencioso material de fuente y evaporar el ruido excesivo en elsystema.

NOTA: Los amplificadores Polk tienen un control de amplification digital con un numero finito de etapas de ajuste. Es possible que los ajustes demasiado≦queinos no Causen转型发展 de nivel perceptibles.

INSTALACION DEL TUBO DE LUCES INDICADORAS LED (OPCIONAL)

Estos amplificadores Polk Audio han sido设计理念 con un disipadorTERMIOa la medida que pueda acceptar dos tubos VARAD de lucesindicadoras LED (opcionesale, no se incluyen).

1. Antes de instalar los tubos de lucesindicadoras LED,quiteles las patas de montaje y desechelas.
2. Introduzca los tubos en el disipador temico del amplificador Polk Audio. Aseguresse de que las luceasindicadorasLEDestenhaciaafuera para que tengan visibiliadopima.Los cables del tubo deben estar en el extremo de entrada de senal del amplificador.El cable negro del tubo es la connexiona tierra;el cable blanco y negro es la alimentacion.

ESPECIFICACIONES DE LA CEA

PA200.4 Potencia de salute: 45 W RMS x 4 canales a 4 Ohms y THD+N ≤ 1% Relacion de senal a ruido: -80 dBA (referencia 1 W en 4 Ohms) Potencia adiconcial: 50 W RMS x 4 canales a 2 Ohms y THD+N ≤ 1%

PA500.4 Potencia de salute:90 W RMS x 4 canales a 4 Ohms y THD+N ≤ 1% Relacion de senal a ruido:-81 dBA (referencia 1 W en 4 Ohms) Potencia adiconlal:125 W RMS x 4 canales a 2 Ohms y THD+N ≤ 1%

PA1100.5 Potencia de salute: 80 W RMS x 4 canales a 4 Ohms y THD + N≤ 1% 280 W RMS x 1 canal a 4 Ohms y THD + N≤ 1% Relacion de senal a ruido: -80 dBA (referencia 1 W en 4 Ohms) Potencia adicular: 125 W RMS x 4 canales a 2 Ohms y THD + N≤ 1% Potencia adicular de canal de subwoofer: 600 W RMS x 1 canal a 1 Ohms y THD + N≤ 1%

1. Encamine los dos cables del tubo y conectelos al conductor de entrada LED/FAN de 4 clavijas.

Consulte el diagrama del arnes de cables LED/FAN que aparece antes en este manual.

NOTA: Si NO va a usar el ventilador optional, le recomendamos cablear el segundo tubo de lucesindicadoras LED a este circuito. Si va a utiliser elventilador optional,le recomendamos que cablee elsegundo tubo de lucesindicadoras LED en paralelo con el primo.

AJUSTE DE FILTRO SUBSONICO (SOLO PA1100.5)

Este amplificador tiene un filtro subsónico para maximizar el rendimiento del subwoofer. El filtro subsónico es un filtro de pasaalts que quita la calidad de bajos no deseada a frequencies muy bajas del woofer. Esto augmente la calidad del subwoofer hasta 3 dB por medio del incremento del procesamento de potencia mecánica del subwoofer. Dependiendo del tipo de caja, el filtro subsónico puede augmentar la calidad de frequencies bajas utiles en 10 dB.

Los niveles de refuerzo acceptable vienen determinados por el tipo de caja, el variaje del amplificador y la calidad de desplazamento lineal del subwoofer.

Las siguientes pautas se deben tener en cuenta para configurar correctamente el filtro subsónico a fin de lograr un rendimiento optimo y confiable de su sistemas.

ESPECIFICACIONES	PA200.4	PA500.4	PA1100.5
Valor nominal de potencia dinámerica	80W x 4 a 2 Ohms	200W x 4 a 2 Ohms	200W x 4 a 2 Ohms 1200W x 1 a 1 Ohm
Potencia RMS continua en puente a 4 Ohms	100W x 2	250W x 2	250W x 2 600W x 1 a 1 Ohm
Potencia RMS continua a 2 Ohms²	50W x 4	125W x 4	125W x 4 600W x 1 a 1 Ohm
Potencia RMS continua a 4 Ohms¹	35W x 4	90W x 4	80W x 4 280W x 1
Eficiencia de conversion		>66% a 4 Ohms	>66% a 4 Ohms
Respuesta de Frequencias	20Hz-20kHz	20Hz-20kHz	20Hz-20kHz
Relación de Signals a ruido	>90dB	>98dB	>98dB
Separación	65db a 1kHz	65db a 1kHz	65db a 1kHz
Factor de atenuación	>100	>150	>150 (>50 en canal de subwoofer)
Tipo de crossover/Gama de Frequencias	Conmutable de pasaaltas o pasabajas	Butterworth bidirectional de 50 a 500Hz	Butterworth bidirectional de 50 a 500Hz
Pendiente de crossover	12dB/octava	12dB/octava	12dB/octava
Evaluación de bajos	+8dB, centrada a 40Hz	0 a +8dB	0 a +8dB
Filtro subsónico			Variable
Conectores de entrada y salida RCA	2 canales de entrada y 2 canales de gama completa de Frequencias de entrada en paralelo
Impedancia de entrada	20K Ohms	20K Ohms	20K Ohms
Sensibilitad de entrada	Variable de 250 mV a 7.5 V	Variable de 250mV a 8V	Variable de 250mV a 8V
Voltaje de alimentación	10-16VDC	10-16VDC	10-16VDC
Fusibles/Typo	1 x 30A	2 x 40A	3 x 40A
Cable minimumrequiredo	N°10	N°8	N°8
Salida de puerto (ventilador optional) Lucesindicadoras LED (optional)	12V a <200mA	12V a <200mA	12V a <200mA

1 Potencia RMS continua en 4 Ohms de 20 a 20,000 Hz a 14.4 V CC con menos de 0.08% de THD+N.
2 Potencia RMS continua en 2 Ohms de 20 a 20,000 Hz a 14.4 V CC con menos de 0.15% de THD+N.

DEUTSCH

ACHTUNG

LIMITES SEGUROS DE OPERACION

posicionado para permitir o controleleo moto
rista).PA500.4e PA1100.5)

Funcimiento Em Estéreo (vista superior)

fornecido anteriormente;neste manual.

Polk Audio es un fabricante y Diseñador galardonado de produits de sonido de alto rendimiento y la mayor marca de sonido de Directed Electronics, Inc. (NASDAQ, DEIX). Polk Audio fue fundada en 1972 por tres graduados de la Johns Hopkins University y tiene más de 50 patentes por avances de diseño y Tecnología de altavoces. Entre los produits de Polk se encontrarlos altavoces y componentes electrónicos para aplicaciones en el hogar, el automóvil y la embarcación, el primer sintonizador componente residencial de radio por satélite, el primer altavoz del mundo con direccion de protocolo de Internet activo y calidad audiofila, el primer altavoz empotrado en cielo raso con certifications THX® Ultra2 y el I-Sonic®,primer sistemas deenetrenimiento con capacidad HD Radio y XM Connect & Play y un reproductor de CD. Los produits de Polk estarán su disposición atramés de minoristas especialistas autorizados de produits electrónicos para el consumidor en todo el mundo.

Para Obtener más información y laubicacion de un distribuidor o minorista de Polk circa de vested, visite www.polkaudio.com o Ilame al 800-377-7655 (lunes a viernes, de 9 a 6, hora del Este, solo Estados Unidos y Canada). Fuera de Estados Unidos y Canadá, Ilame al 410-358-3600.

Polk Audio, Inc.

Polk Audio es unaEmpresa de Directed Electronics, la WHICH opera operaciones bursátilles en el indice NASDAQ bajo el@sistema DEIX. Hay information para inversionistas en http://investor.directed.com.

"Polk Audio" y "I-Sonic" son MARCA MARCALES registRADAS de la Britannia Investment Corporation que Polk Audio, Inc. usa bajo licencia.

PORTUGUES

SOBRE A POLK AUDIO
