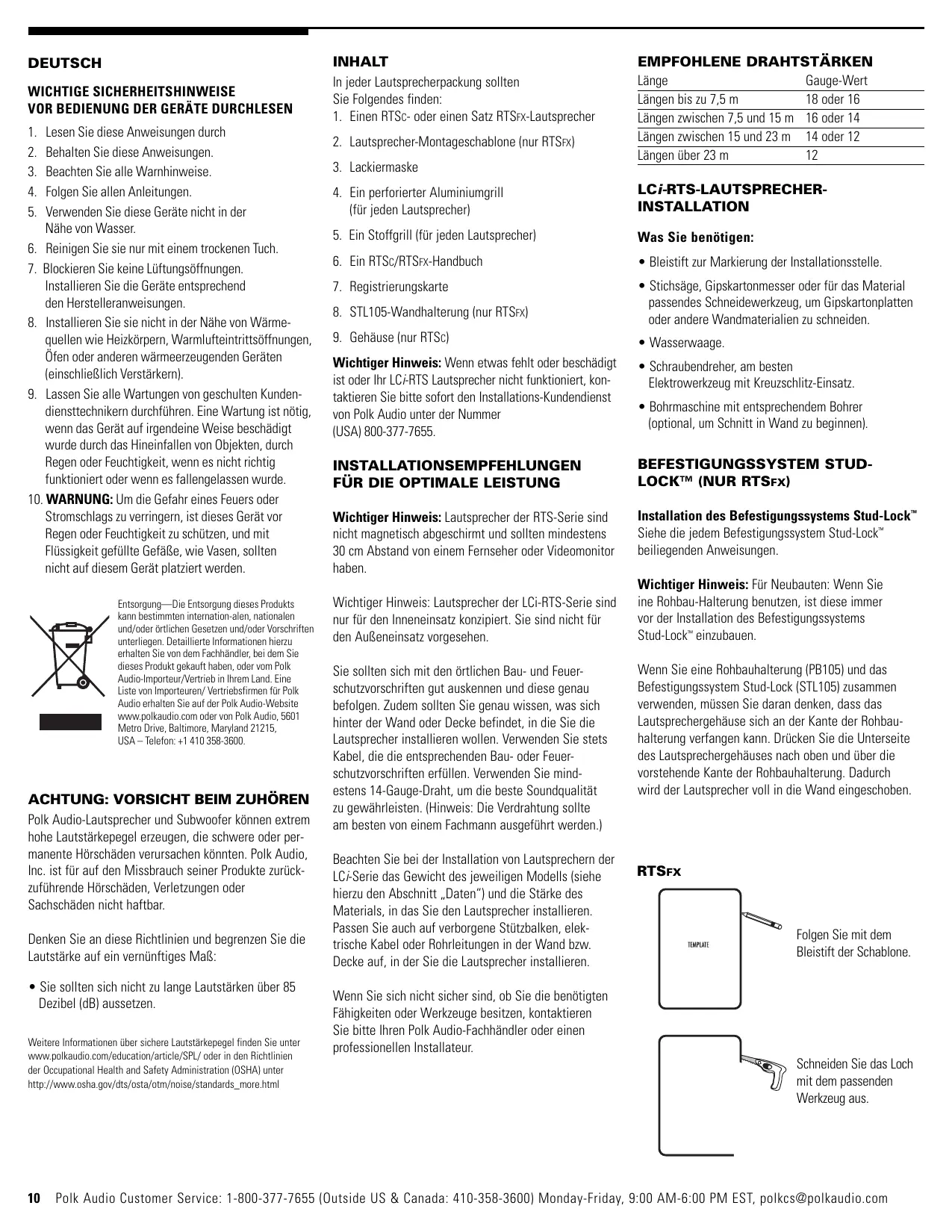

DEUTSCH WICHTIGE SICHERHEITSHINWEISE

Lesen Sie diese Anweisungen durch Behalten Sie diese Anweisungen. Beachten Sie alle Warnhinweise. Folgen Sie allen Anleitungen. Verwenden Sie diese Geräte nicht in der Nähe von Wasser.

6. Reinigen Sie sie nur mit einem trockenen Tuch.

7. Blockieren Sie keine Lüftungsöffnungen.

Installieren Sie die Geräte entsprechend den Herstelleranweisungen.

8. Installieren Sie sie nicht in der Nähe von Wärmequellen wie Heizkörpern, Warmlufteintrittsöffnungen,

Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern).

9. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen. Eine Wartung ist nötig,

wenn das Gerät auf irgendeine Weise beschädigt wurde durch das Hineinfallen von Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig funktioniert oder wenn es fallengelassen wurde.

10. WARNUNG: Um die Gefahr eines Feuers oder

Stromschlags zu verringern, ist dieses Gerät vor Regen oder Feuchtigkeit zu schützen, und mit Flüssigkeit gefüllte Gefäße, wie Vasen, sollten nicht auf diesem Gerät platziert werden. Entsorgung—Die Entsorgung dieses Produkts kann bestimmten internation-alen, nationalen und/oder örtlichen Gesetzen und/oder Vorschriften unterliegen. Detaillierte Informationen hierzu erhalten Sie von dem Fachhändler, bei dem Sie dieses Produkt gekauft haben, oder vom Polk Audio-Importeur/Vertrieb in Ihrem Land. Eine Liste von Importeuren/ Vertriebsfirmen für Polk Audio erhalten Sie auf der Polk Audio-Website www.polkaudio.com oder von Polk Audio, 5601 Metro Drive, Baltimore, Maryland 21215, USA – Telefon: +1 410 358-3600.

ACHTUNG: VORSICHT BEIM ZUHÖREN

Polk Audio-Lautsprecher und Subwoofer können extrem hohe Lautstärkepegel erzeugen, die schwere oder permanente Hörschäden verursachen könnten. Polk Audio, Inc. ist für auf den Missbrauch seiner Produkte zurückzuführende Hörschäden, Verletzungen oder Sachschäden nicht haftbar. Denken Sie an diese Richtlinien und begrenzen Sie die Lautstärke auf ein vernünftiges Maß:

• Sie sollten sich nicht zu lange Lautstärken über 85 Dezibel (dB) aussetzen. Weitere Informationen über sichere Lautstärkepegel finden Sie unter www.polkaudio.com/education/article/SPL/ oder in den Richtlinien der Occupational Health and Safety Administration (OSHA) unter http://www.osha.gov/dts/osta/otm/noise/standards_more.html

INHALT In jeder Lautsprecherpackung sollten Sie Folgendes finden:

1. Einen RTSC- oder einen Satz RTSFX-Lautsprecher

2. Lautsprecher-Montageschablone (nur RTSFX)

Länge Gauge-Wert Längen bis zu 7,5 m 18 oder 16 Längen zwischen 7,5 und 15 m 16 oder 14 Längen zwischen 15 und 23 m 14 oder 12 Längen über 23 m

4. Ein perforierter Aluminiumgrill

(für jeden Lautsprecher) LCi-RTS-LAUTSPRECHERINSTALLATION

5. Ein Stoffgrill (für jeden Lautsprecher)

• Bleistift zur Markierung der Installationsstelle.

7. Registrierungskarte

• Stichsäge, Gipskartonmesser oder für das Material passendes Schneidewerkzeug, um Gipskartonplatten oder andere Wandmaterialien zu schneiden.

8. STL105-Wandhalterung (nur RTSFX)

9. Gehäuse (nur RTSC)

• Wasserwaage. Wichtiger Hinweis: Wenn etwas fehlt oder beschädigt ist oder Ihr LCi-RTS Lautsprecher nicht funktioniert, kontaktieren Sie bitte sofort den Installations-Kundendienst von Polk Audio unter der Nummer (USA) 800-377-7655.

• Schraubendreher, am besten Elektrowerkzeug mit Kreuzschlitz-Einsatz. INSTALLATIONSEMPFEHLUNGEN

FÜR DIE OPTIMALE LEISTUNG

BEFESTIGUNGSSYSTEM STUDLOCK™ (NUR RTSFX) Wichtiger Hinweis: Lautsprecher der RTS-Serie sind nicht magnetisch abgeschirmt und sollten mindestens 30 cm Abstand von einem Fernseher oder Videomonitor haben. Installation des Befestigungssystems Stud-Lock™ Siehe die jedem Befestigungssystem Stud-Lock™ beiliegenden Anweisungen. Wichtiger Hinweis: Lautsprecher der LCi-RTS-Serie sind nur für den Inneneinsatz konzipiert. Sie sind nicht für den Außeneinsatz vorgesehen. Sie sollten sich mit den örtlichen Bau- und Feuerschutzvorschriften gut auskennen und diese genau befolgen. Zudem sollten Sie genau wissen, was sich hinter der Wand oder Decke befindet, in die Sie die Lautsprecher installieren wollen. Verwenden Sie stets Kabel, die die entsprechenden Bau- oder Feuerschutzvorschriften erfüllen. Verwenden Sie mindestens 14-Gauge-Draht, um die beste Soundqualität zu gewährleisten. (Hinweis: Die Verdrahtung sollte am besten von einem Fachmann ausgeführt werden.) Beachten Sie bei der Installation von Lautsprechern der LCi-Serie das Gewicht des jeweiligen Modells (siehe hierzu den Abschnitt „Daten“) und die Stärke des Materials, in das Sie den Lautsprecher installieren. Passen Sie auch auf verborgene Stützbalken, elektrische Kabel oder Rohrleitungen in der Wand bzw. Decke auf, in der Sie die Lautsprecher installieren.

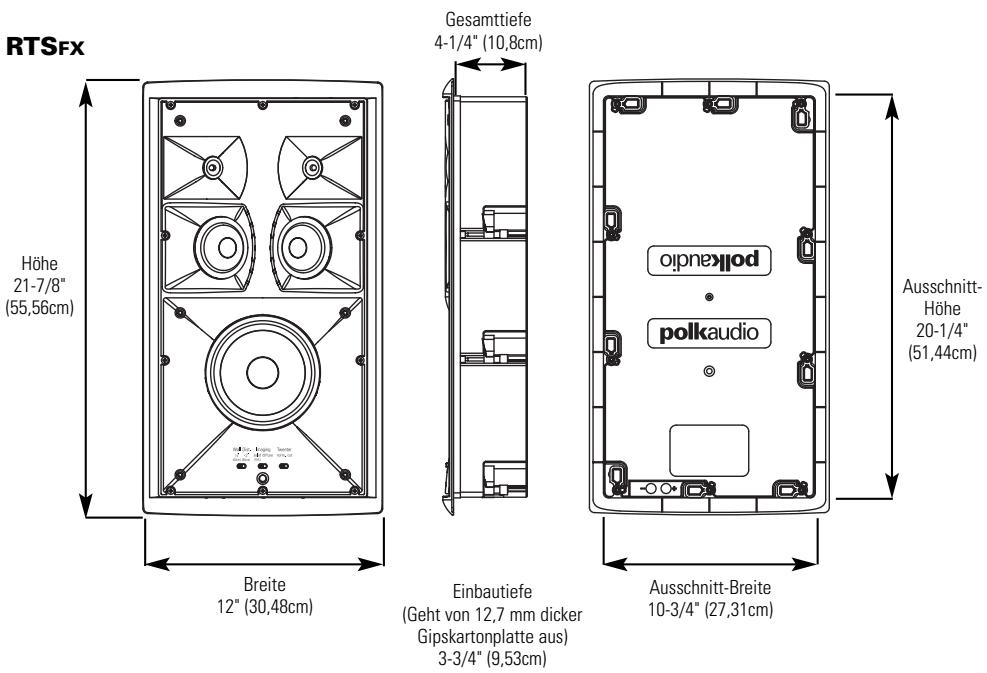

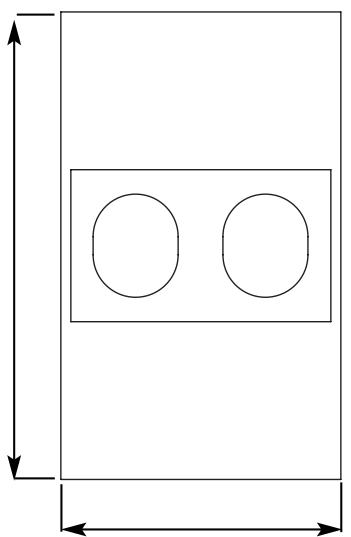

• Bohrmaschine mit entsprechendem Bohrer (optional, um Schnitt in Wand zu beginnen). Wichtiger Hinweis: Für Neubauten: Wenn Sie ine Rohbau-Halterung benutzen, ist diese immer vor der Installation des Befestigungssystems Stud-Lock™ einzubauen. Wenn Sie eine Rohbauhalterung (PB105) und das Befestigungssystem Stud-Lock (STL105) zusammen verwenden, müssen Sie daran denken, dass das Lautsprechergehäuse sich an der Kante der Rohbauhalterung verfangen kann. Drücken Sie die Unterseite des Lautsprechergehäuses nach oben und über die vorstehende Kante der Rohbauhalterung. Dadurch wird der Lautsprecher voll in die Wand eingeschoben. RTSFX Folgen Sie mit dem Bleistift der Schablone. Wenn Sie sich nicht sicher sind, ob Sie die benötigten Fähigkeiten oder Werkzeuge besitzen, kontaktieren Sie bitte Ihren Polk Audio-Fachhändler oder einen professionellen Installateur. Schneiden Sie das Loch mit dem passenden Werkzeug aus. Polk Audio Customer Service: 1-800-377-7655 (Outside US & Canada: 410-358-3600) Monday-Friday, 9:00 AM-6:00 PM EST, polkcs@polkaudio.com ABMESSUNGEN Gesamttiefe 3-3/8" (8,57cm) RTSC AusschnittHöhe 7-5/8" (19,5cm) Höhe 8-15/16" (22,6cm) Breite 15-5/8" (39,7cm) Einbautiefe (Geht von 12,7 mm dicker Gipskartonplatte aus) 2-7/8" (7,3cm) Hinweis: Der RTSc-Lautsprecher ist als THX® Center-Lautsprecher konzipiert. Er wird zwischen Ständerprofilen montiert, die einen Abstand von 40,6 cm (zwischen den Mittelpunkten gemessen) haben. Ausschnitt-Breite 13-1/8" (33,34cm) DATEN RTSC-GEHÄUSE Dieses Gehäuse ist nur für Neubauten konzipiert. Das Gehäuse muss verwendet werden, damit der RTSC der THX® Norm entspricht. Höhe 24-1/4" (61,6cm) Breite 14" (35,56cm) Tiefe, gemessen von der Gehäuserückseite zur Vorderseite: 8,57 cm Gesamttiefe 4-1/4" (10,8cm) RTSFX Höhe 21-7/8" (55,56cm) Modell RTSC Empfohlene Verstärkerleistung (W/Kanal) 10-250W Nennimpedanz 4 Ohms Frequenzgang (+/-3 dB) 50Hz – 27kHz (80Hz-26kHz) Leistung (2,83 V bei 1 M) 92db Lautsprechergewicht Gehäuse 8,75 lbs. (3,97kg) 9,25 lbs. (4,25kg) Modell RTSFX Empfohlene Verstärkerleistung (W/Kanal) 10-250W Nennimpedanz 4 Ohms Frequenzgang (+/-3 dB) 50Hz – 27kHz (80Hz-26kHz) Leistung (2,83 V bei 1 M) 88db Lautsprechergewicht 10,75 lbs. (4,88kg) AusschnittHöhe 20-1/4" (51,44cm) Breite 12" (30,48cm) Einbautiefe (Geht von 12,7 mm dicker Gipskartonplatte aus) 3-3/4" (9,53cm) Ausschnitt-Breite 10-3/4" (27,31cm) For more information visit our website at www.polkaudio.com

LAUTSPRECHERPLATZIERUNG Der Polk Audio RTSFX-Surround-Lautsprecher bietet Ihnen fast unbegrenzte Platzierungsoptionen. Sie sollten sich die Platzierung der Surround-Lautsprecher aber vorher gut überlegen, da bei der Installation ein Loch in die Wand oder Decke geschnitten werden muss. Center Links Rechts Subwoofer Linke/rechte Ausrichtung: RTSFX-SurroundLautsprecher haben eine linke/rechte Ausrichtung, und jeder Lautsprecher trägt auf der Schallwand eine deutliche Markierung für die linke order rechte Installation. Rechts und links werden dabei von Ihrem Hörbereich aus definiert, wenn Sie in Richtung des CenterLautsprechers sehen. KLANGBILD Schalter Solid/Diffuse (Nur RTSFX) RTSFX-Surround-Lautsprecher bieten die umschaltbaren Klangbilder „Solid“ und „Diffuse,“ mit denen Sie den gewünschten Surround-Effekt erzielen können. Die Einstellung „Diffuse“ erzeugt eine „Klangwolke,“ in der Umgebungstöne den Raum erfüllen. Die Einstellung „Solid“ erzeugt einen präziser ausgerichteten und lokalisierten Sound. RTSFX RTSFX Surround Rechts Surround Links Für THX® Ultra2-Systeme ist die Einstellung „Solid“ erforderlich. Letztlich entscheiden Sie am besten, welches Surround-Klangbild Ihnen zusagt. Die schematische Darstellung des Raums zeigt eine ideale Platzierung für alle Lautsprecher in einem 6.1-oder 7.1-System. Surround Hinten Rechts Surround Hinten Links EMPFOHLENE EINSTELLUNGEN Position der RTSfx-Surround-Wandlautsprecher Surround-Lautsprecher nahe an den Seiten des Hörbereichs und etwa 2 m hoch platziert. Surround-Lautsprecher hinter dem Hörbereich und etwa 2 m hoch platziert.

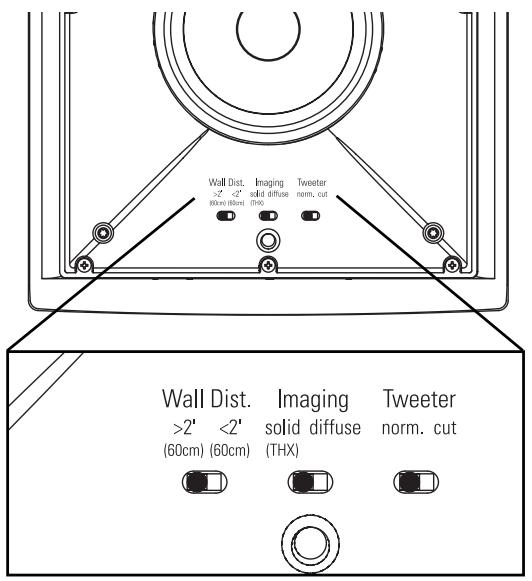

Klangbildeinstellungs-Empfehlung Diffuse Solid Polk Audio Customer Service: 1-800-377-7655 (Outside US & Canada: 410-358-3600) Monday-Friday, 9:00 AM-6:00 PM EST, polkcs@polkaudio.com RTSC/RTSFX RAUMUMGEBUNGS-REGLER LACKIEREN DER WANDLAUTSPRECHERGRILLS Hochtönerschalter (RTSC/RTSFX) Wenn Ihr Hörbereich sehr schallreflektierend ist, etwa bei glatten Gipskartonwänden, Hartholzböden und nicht gepolsterten Möbeln, ist der Sound zu „hell“ und unnatürlich. Die Einstellung „Cut“ gleicht den Reflektionseffekt in einem „harten“ Raum aus. Die Hochtönerabschwächung reduziert die Auswirkung des Raums, ohne den Frequenzgang im höheren Bereich zu behindern und bietet so einen wärmeren, natürlicheren Sound und eine präzisere räumliche Klangdarstellung. Lackieren der Wandlautsprechergrills Der RTSC/RTSFX wird mit zwei Lautsprechergrills ausgeliefert, einem aus gelochtem Aluminium und einem aus stoffbezogenem Kunststoff. Der Lautsprechergrill aus gelochtem Aluminium kann lackiert werden, während der Stoffgrill eingefärbt werden kann. Wandentfernungsschalter (RTSFX) Wand- und Deckenlautsprecher klingen am besten, wenn sie mehr als 60 cm von den Seitenwänden entfernt platziert werden. Wenn Wandlautsprecher aus baulichen Gründen näher als 60 cm von den Seitenwänden entfernt installiert werden müssen, kann dies zu einem „Frequenzbuckel“ im Bereich zwischen 50 und 200 Hz führen. Dadurch klingen die Wandlautsprecher eventuell zu dröhnend. Der Wandentfernungsschalter gleicht den Frequenzgang aus und behebt das Dröhnen, ohne den Tiefbass zu entfernen, was den Klang natürlicher macht. Wenn der Lautsprecher weniger als 60 cm von der Wand entfernt ist: Wandentfernungsschalter („Wall Dist.“) auf <2' stellen. Die empfohlene Entfernung der Lautsprecher von den Seitenwänden beträgt 60 cm. RTSC/RTSFX THX® Ultra2 Für THX® Ultra2 verwenden Sie den Stoffgrill und stellen den Hochtönerschalter (RTSc/RTSfx) auf die Normalposition; beim RTSfx stellen Sie den Wandentfernungsschalter auf die Position „mehr als 2 Fuß“ (>2). Erforderliche Werkzeuge:

1. Gewünschte Farbe (Grills müssen

spritzlackiert werden).

2. Eine Büroklammer oder ein Korkenzieher

(zur Entfernung des lackierbaren Grills).

4. Lackierschablone (liegt bei, deckt nicht

lackierbare Teile ab). Vorbereitung:

1. Trennen Sie die Teile des Lautsprechers: Wenn der

Lautsprecher noch nicht installiert ist, kann man den Grill einfach dadurch entfernen, indem man die Klammerschrauben nach vorne drückt und den Grill von innen vom Lautsprecher drückt.

2. Entfernen Sie den Stoffeinsatz im Innern

des Lautsprechergrills.

3. Verwenden Sie beim Lackieren des Lautsprecherrahmens die beiliegende Lackierschablone dazu, an

der Vorderseite Treiber und Schallwand sorgfältig abzudecken. Sie können dies auch tun, wenn der Lautsprecher bereits installiert ist (beispielsweise, wenn Sie ein Zimmer neu streichen). RTSFX RTSC RTSC/RTSFX-STOFFGRILL Entfernen des Stoffgrills: Der RTSC/RTSFX-Stoffgrill passt genau in die Schallwand. Passen Sie deshalb beim Entfernen des Stoffgrills besonders auf. Wichtiger Hinweis: Verwenden Sie nie ein Werkzeug (wie eine Büroklammer) zum Entfernen des Grills, da Sie sonst den Stoff beschädigen könnten. Fassen Sie stattdessen den Grillrahmen mit sauberen Händen in der Nähe der Montagebecher und ziehen Sie den Rahmen kräftig von der Schallwand ab. Lackieren des Aluminium-Gittergrills: Der Lautsprechergrill der LCi-Serie verfügt über eine gleichmäßige Schutzlackierung. Diese Lackierung ist eine ideale Grundierung.

1. Lackieren Sie den Lautsprechergrill.

Hinweis: Die Lautsprechergrills müssen spritzlackiert werden. Verwenden Sie keinen Pinsel. Dicke, mit Pinsel aufgetragene Farbe kann die Löcher des Grills verstopfen. Verwenden Sie dünne, aufgespritzte Lackschichten. Wenn Sieeinen Kompressor und eine Spritzpistole verwen den, müssen Sie die feinste, am weitesten zerstreute Einstellung wählen. Passen Sie auf, dass Sie die Löcher im Grill nicht mit Lack verstopfen.

2. Wenn der Lack ganz getrocknet ist, bauen Sie den

Grill vorsichtig wieder ein, indem Sie ihn in seine Öffnung einführen, so dass er gerade auf dem Rahmen aufsitzt. Gehen Sie dann von einer Ecke aus um den ganzen Lautsprecher herum und drücken Sie den Grill allmählich ein. Seien Sie vorsichtig, da der Grill durch übermäßige Kraft leicht verbogen werden kann. Wenn der Lautsprechergrill richtig sitzt, hören Sie, wie er einschnappt. Lackieren des Rahmens:

1. Lackieren Sie die frei liegenden (nicht abgedeckten)

Teile. Tragen Sie mindestens zwei dünne Lackschichten auf.

2. Wenn der Lack ganz trocken ist, entfernen

Sie die Abdeckungen. For more information visit our website at www.polkaudio.com
