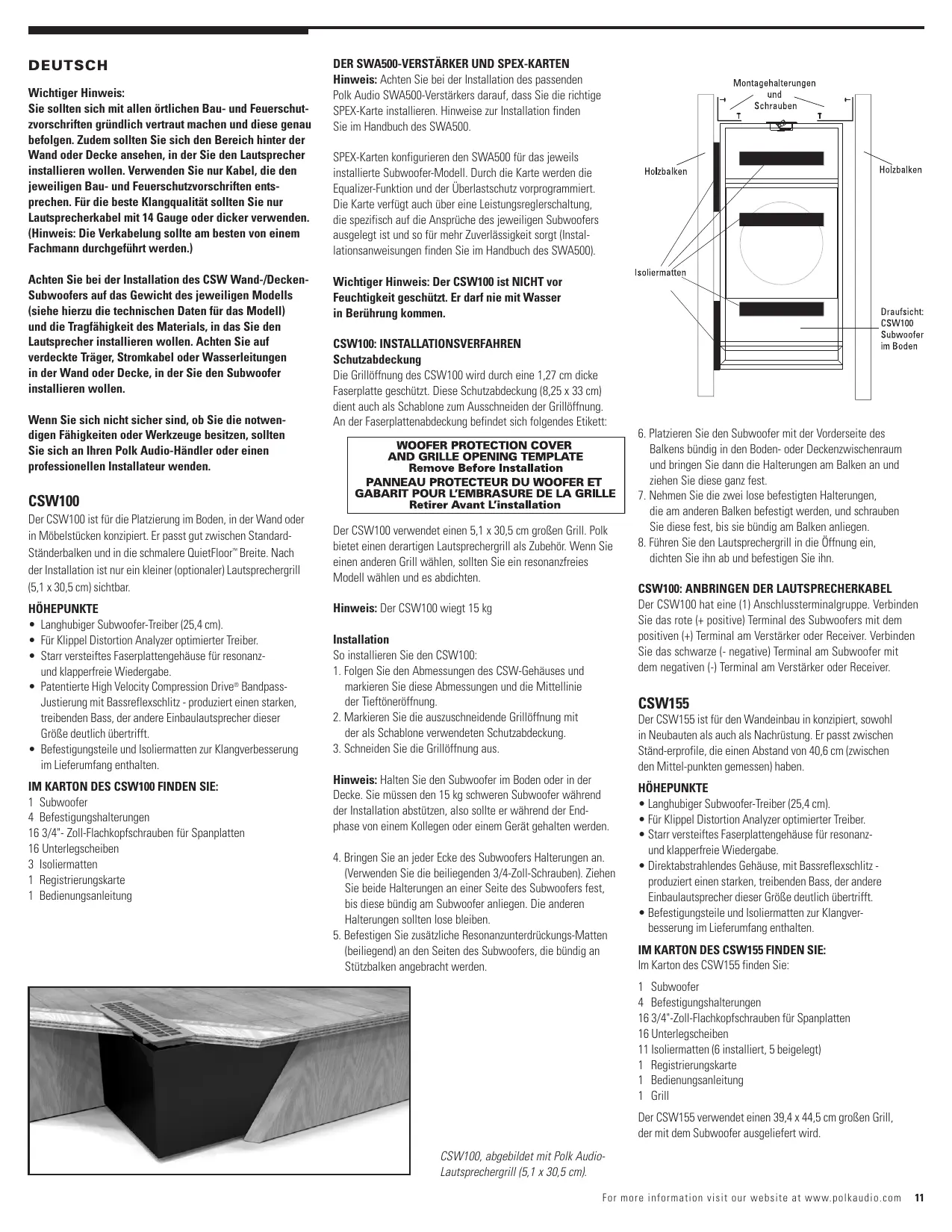

Notice POLK AUDIO CSW200 - page 11
Handbuch anzeigen : Français FR Deutsch DE Español ES Português PT
Handbuch-Assistent
Unterstützt von ChatGPT
Warten auf Ihre Nachricht
Produktinformationen

Marke : POLK AUDIO

Modell : CSW200

Kategorie : Lautsprecher

Laden Sie die Anleitung für Ihr Lautsprecher kostenlos im PDF-Format! Finden Sie Ihr Handbuch CSW200 - POLK AUDIO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. CSW200 von der Marke POLK AUDIO.

BEDIENUNGSANLEITUNG CSW200 POLK AUDIO

VOR BENUTZUNG DES GERÄTS LESEN

Dieses Produkt wurde nach den strengsten Qualitäts- und Sicherheitsnormen entworfen und hergestellt. Sie sollten aber bei der Installation und beim Betrieb einige Sicherheitshinweise beachten.

1. Lesen Sie die Anleitung durch. Sie sollten vor Inbetriebnahme des Systems alle Sicherheitsund

Betriebshinweise lesen.

2. Heben Sie die Anleitung auf. Sie sollten die Sicherheits- und Betriebshinweise aufheben, um in Zukunft auf

sie zugreifen zu können.

3. Beachten Sie die Warnungen. Alle Warnungen an den Geräten und in den Bedienungsanleitungen

müssen befolgt werden.

4. Folgen Sie den Anweisungen. Alle Betriebsanweisungen müssen befolgt werden.

5. Reinigung. Ziehen Sie vor Reinigung des Geräts den Stecker aus der Steckdose. Verwenden Sie keine flüssigen

Reinigungsmittel oder Sprays. Benutzen Sie zur Reinigung ein feuchtes Tuch.

6. Zubehör. Verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehör, da anderes Zubehör Gefahren

Wasser und Feuchtigkeit. Verwenden Sie diese Geräte nicht in der Nähe von Wasser - beispielsweise nahe einer Badewanne, einer Waschschüssel, einem Spülbecken, einem Waschkessel, in einem feuchten Keller, in der Nähe eines Swimmingpools usw. Zubehör. Stellen Sie diese Geräte nicht auf einen Wagen, einen Ständer, ein Stativ, eine Halterung oder einen Tisch, wenn diese nicht stabil sind. Die Audio-/Video-Produkte könnten sonst herunterfallen und bei Kindern oder Erwachsenen schwere Verletzungen verursachen sowie die Produkte schwer beschädigen. Verwenden Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit den Geräten verkauft wurden. Die Befestigung der Geräte sollte den Herstelleranweisungen folgen und vom Hersteller empfohlene Befestigungsteile verwenden. Lüftung. Die Schlitze und Öffnungen am Gehäuse dienen der Lüftung und sichern den zuverlässigen Betrieb der Geräte und schützen sie vor Überhitzung. Deshalb dürfen diese Öffnungen nicht blockiert oder verdeckt werden. Man darf diese Öffnungen nie dadurch blockieren, dass man die Produkte auf ein Bett, ein Sofa, einen Teppich oder eine ähnliche Oberfläche stellt. Dieses Produkt sollte nie in der Nähe von Heizkörpern oder Warmlufteintrittsöffnungen aufgestellt werden. Dieses Produkt sollte nie in ein Bücherregal oder ein Rack eingebaut werden, es sei denn, es wurde für ausreichende Lüftung gesorgt oder die Herstelleranweisungen wurden befolgt. Stromversorgung. Dieses Produkt darf nur mit der auf den Etiketten angegebenen Stromversorgung betrieben werden. Wenn Sie Fragen über die Stromversorgung in Ihrem Heim haben, wenden Sie sich bitte an einen Fachhändler oder das örtliche Stromversorgungsunternehmen. Erdung oder Polarisierung (nur für Nordamerika). Dieses Produkt verfügt über polarisierte Wechselstrom-Stecker (eine Klinke ist dicker als die andere). Dieser Stecker passt nur auf eine Weise in die Steckdose. Dies stellt eine Sicherheitsfunktion dar. Wenn Sie den Stecker nicht voll einstecken können, sollten Sie ihn umdrehen. Wenn der Stecker immer noch nicht passt, sollten Sie die veraltete Steckdose durch einen Elektriker ersetzen lassen. Sie sollten die Sicherheitsfunktion des polarisierten Steckers nicht umgehen. Schutz des Netzkabels. Das Netzkabel sollte so verlegt werden, dass es weder belastet noch durch darauf oder dagegen platzierte Objekte geknickt wird, vor allem bei Steckern, Zusatzsteckdosen und beim Ausgang aus dem Gerät. Blitzschutz. Um dieses Audio-/Videoprodukt während eines Gewitters oder längerer Perioden zu schützen, in denen es unbeaufsichtigt ist und nicht benutzt wird, sollten Sie den Stecker herausziehen und das Antennen-oder Kabelsystem trennen. Dies verhindert durch Blitzschlag und Überspannungen verursachte Schäden am Produkt. Stromleitungen. Ein Außenantennensystem sollte sich nicht in der Nähe von Stromleitungen oder anderen Stromkabeln befinden, oder an Stellen, von denen es auf solche Stromquellen fallen könnte. Bei der Installation einer Außenantenne sollte man extrem vorsichtig sein, keine Stromleitungen oder Stromkreise zu berühren, da dies tödliche Folgen haben könnte. Überlastung. Überlasten Sie Steckdosen und Verlängerungskabel nicht, da dies zu Feuer oder Stromschlag führen könnte. Eindringen von Objekten oder Flüssigkeiten. Schieben Sie nie Objekte durch Öffnungen in das Produkt, da diese unter Spannung stehende Teile berühren oder Kurzschlüsse erzeugen könnten, die zu Feuer oder Stromschlag führen. Lassen Sie nie irgendwelche Flüssigkeiten in dieses Audio-/Videoprodukt eindringen. Wartung. Versuchen Sie nicht, dieses Produkt selbst zu warten, da Sie nach dem Öffnen und Entfernen der Abdeckungen gefährlichen Spannungen und anderen Gefahren ausgesetzt wären. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen. Schäden, die eine Wartung erfordern. Trennen Sie das Produkt vom Stromnetz und lassen Sie unter folgenden Bedingungen eine Wartung von geschulten Kundendiensttechnikern durchführen: a. Wenn das Netzkabel oder der Netzstecker beschädigt ist. b. Wenn Flüssigkeit in das Produkt eingedrungen ist oder Objekte hineingefallen sind. c. Wenn das Produkt Regen oder Feuchtigkeit ausgesetzt war. d. Wenn das Produkt nicht richtig funktioniert, obwohl Sie der Betriebsanleitung folgen. Stellen Sie nur die von der Betriebsanleitung behandelten Regler ein, da eine Fehleinstellung anderer Regler zu Schäden führen kann und dann oft umfangreiche Reparaturen durch einen Kundendiensttechniker nötig werden. e. Wenn das Produkt fallengelassen oder das Gehäuse beschädigt wurde. f. Wenn sich die Leistung des Produkts deutlich ändert - dies zeigt an, dass eine Wartung nötig ist. Ersatzteile. Wenn Ersatzteile benötigt werden, müssen Sie sicherstellen, dass der Kundendiensttechniker vom Hersteller empfohlene oder gleichwertige Ersatzteile verwendet. Ein unzulässiger Austausch kann zu Feuer, Stromschlag oder anderen Gefährdungen führen. Sicherheitsüberprüfung. Nach Abschluss einer Wartung oder Reparatur dieses Produkts sollten Sie den Kundendiensttechniker bitten, eine Sicherheitsüberprüfung durchzuführen, um festzustellen, ob das Produkt betriebsbereit ist. Wagen und Ständer. Das Gerät sollte nur mit einem vom Hersteller empfohlenen Wagen oder Ständer verwendet werden. Gerät und Wagen sollten immer vorsichtig bewegt werden. Schnelles Anhalten, zuviel Kraftanwendung und unebene Oberflächen können dazu führen, dass Gerät und Wagen umfallen. Dieses Produkt ist nicht für den Einsatz im Freien vorgesehen. ACHTUNG: Vorsicht beim Zuhören! Polk Audio-Lautsprecher und Subwoofer können extrem hohe Lautstärkepegel erzeugen, die schwere oder permanente Hörschäden verursachen könnten. Polk Audio, Inc. ist für auf den Missbrauch seiner Produkte zurückzuführende Hörschäden, Verletzungen oder Sachschäden nicht haftbar. Denken Sie an diese Richtlinien und begrenzen Sie die Lautstärke auf ein vernünftiges Maß: Sie sollten sich nicht zu lange Lautstärken über 85 Dezibel (dB) aussetzen. Weitere Informationen über sichere Lautstärkepegel finden Sie unter www.polkaudio.com/education/article/SPL/ oder in den Richtlinien der Occupational Health and Safety Administration (OSHA) unter www.osha.gov/dts/osta/otm/noise/standards_more.html. Polk Audio Customer Service: 1-800-377-7655 (Outside US & Canada: 410-358-3600) Monday-Friday, 9:00 AM-6:00 PM EST, polkcs@polkaudio.com PORTUGEUSE

Polk Audio Customer Service: 1-800-377-7655 (Outside US & Canada: 410-358-3600) Monday-Friday, 9:00 AM-6:00 PM EST, polkcs@polkaudio.com DEUTSCH Wichtiger Hinweis: Sie sollten sich mit allen örtlichen Bau- und Feuerschutzvorschriften gründlich vertraut machen und diese genau befolgen. Zudem sollten Sie sich den Bereich hinter der Wand oder Decke ansehen, in der Sie den Lautsprecher installieren wollen. Verwenden Sie nur Kabel, die den jeweiligen Bau- und Feuerschutzvorschriften entsprechen. Für die beste Klangqualität sollten Sie nur Lautsprecherkabel mit 14 Gauge oder dicker verwenden. (Hinweis: Die Verkabelung sollte am besten von einem Fachmann durchgeführt werden.) Achten Sie bei der Installation des CSW Wand-/DeckenSubwoofers auf das Gewicht des jeweiligen Modells (siehe hierzu die technischen Daten für das Modell) und die Tragfähigkeit des Materials, in das Sie den Lautsprecher installieren wollen. Achten Sie auf verdeckte Träger, Stromkabel oder Wasserleitungen in der Wand oder Decke, in der Sie den Subwoofer installieren wollen. Wenn Sie sich nicht sicher sind, ob Sie die notwendigen Fähigkeiten oder Werkzeuge besitzen, sollten Sie sich an Ihren Polk Audio-Händler oder einen professionellen Installateur wenden.

DER SWA500-VERSTÄRKER UND SPEX-KARTEN

Hinweis: Achten Sie bei der Installation des passenden Polk Audio SWA500-Verstärkers darauf, dass Sie die richtige SPEX-Karte installieren. Hinweise zur Installation finden Sie im Handbuch des SWA500. SPEX-Karten konfigurieren den SWA500 für das jeweils installierte Subwoofer-Modell. Durch die Karte werden die Equalizer-Funktion und der Überlastschutz vorprogrammiert. Die Karte verfügt auch über eine Leistungsreglerschaltung, die spezifisch auf die Ansprüche des jeweiligen Subwoofers ausgelegt ist und so für mehr Zuverlässigkeit sorgt (Installationsanweisungen finden Sie im Handbuch des SWA500). Wichtiger Hinweis: Der CSW100 ist NICHT vor Feuchtigkeit geschützt. Er darf nie mit Wasser in Berührung kommen. CSW100: INSTALLATIONSVERFAHREN Schutzabdeckung Die Grillöffnung des CSW100 wird durch eine 1,27 cm dicke Faserplatte geschützt. Diese Schutzabdeckung (8,25 x 33 cm) dient auch als Schablone zum Ausschneiden der Grillöffnung. An der Faserplattenabdeckung befindet sich folgendes Etikett: CSW100 Der CSW100 ist für die Platzierung im Boden, in der Wand oder in Möbelstücken konzipiert. Er passt gut zwischen StandardStänderbalken und in die schmalere QuietFloor™ Breite. Nach der Installation ist nur ein kleiner (optionaler) Lautsprechergrill (5,1 x 30,5 cm) sichtbar. HÖHEPUNKTE

  • Langhubiger Subwoofer-Treiber (25,4 cm).
  • Für Klippel Distortion Analyzer optimierter Treiber.
  • Starr versteiftes Faserplattengehäuse für resonanzund klapperfreie Wiedergabe.
  • Patentierte High Velocity Compression Drive® BandpassJustierung mit Bassreflexschlitz - produziert einen starken, treibenden Bass, der andere Einbaulautsprecher dieser Größe deutlich übertrifft.
  • Befestigungsteile und Isoliermatten zur Klangverbesserung im Lieferumfang enthalten. IM KARTON DES CSW100 FINDEN SIE: 1 Subwoofer 4 Befestigungshalterungen 16 3/4"- Zoll-Flachkopfschrauben für Spanplatten 16 Unterlegscheiben 3 Isoliermatten 1 Registrierungskarte 1 Bedienungsanleitung Der CSW100 verwendet einen 5,1 x 30,5 cm großen Grill. Polk bietet einen derartigen Lautsprechergrill als Zubehör. Wenn Sie einen anderen Grill wählen, sollten Sie ein resonanzfreies Modell wählen und es abdichten.

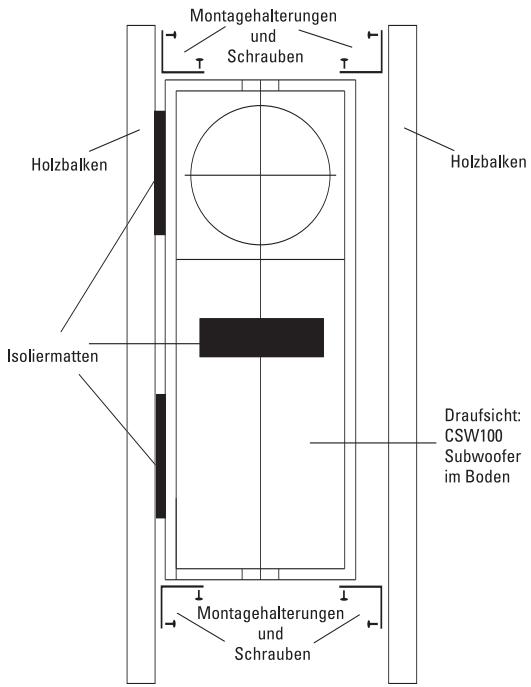

6. Platzieren Sie den Subwoofer mit der Vorderseite des

Balkens bündig in den Boden- oder Deckenzwischenraum und bringen Sie dann die Halterungen am Balken an und ziehen Sie diese ganz fest.

7. Nehmen Sie die zwei lose befestigten Halterungen,

die am anderen Balken befestigt werden, und schrauben Sie diese fest, bis sie bündig am Balken anliegen.

8. Führen Sie den Lautsprechergrill in die Öffnung ein,

dichten Sie ihn ab und befestigen Sie ihn.

CSW100: ANBRINGEN DER LAUTSPRECHERKABEL

Der CSW100 hat eine (1) Anschlussterminalgruppe. Verbinden Sie das rote (+ positive) Terminal des Subwoofers mit dem positiven (+) Terminal am Verstärker oder Receiver. Verbinden Sie das schwarze (- negative) Terminal am Subwoofer mit dem negativen (-) Terminal am Verstärker oder Receiver. Hinweis: Der CSW100 wiegt 15 kg Installation So installieren Sie den CSW100:

1. Folgen Sie den Abmessungen des CSW-Gehäuses und

markieren Sie diese Abmessungen und die Mittellinie der Tieftöneröffnung.

2. Markieren Sie die auszuschneidende Grillöffnung mit

der als Schablone verwendeten Schutzabdeckung.

3. Schneiden Sie die Grillöffnung aus.

CSW155 Der CSW155 ist für den Wandeinbau in konzipiert, sowohl in Neubauten als auch als Nachrüstung. Er passt zwischen Ständ-erprofile, die einen Abstand von 40,6 cm (zwischen den Mittel-punkten gemessen) haben. Hinweis: Halten Sie den Subwoofer im Boden oder in der Decke. Sie müssen den 15 kg schweren Subwoofer während der Installation abstützen, also sollte er während der Endphase von einem Kollegen oder einem Gerät gehalten werden.

4. Bringen Sie an jeder Ecke des Subwoofers Halterungen an.

(Verwenden Sie die beiliegenden 3/4-Zoll-Schrauben). Ziehen Sie beide Halterungen an einer Seite des Subwoofers fest, bis diese bündig am Subwoofer anliegen. Die anderen Halterungen sollten lose bleiben.

5. Befestigen Sie zusätzliche Resonanzunterdrückungs-Matten

(beiliegend) an den Seiten des Subwoofers, die bündig an Stützbalken angebracht werden. HÖHEPUNKTE

  • Langhubiger Subwoofer-Treiber (25,4 cm).
  • Für Klippel Distortion Analyzer optimierter Treiber.
  • Starr versteiftes Faserplattengehäuse für resonanzund klapperfreie Wiedergabe.
  • Direktabstrahlendes Gehäuse, mit Bassreflexschlitz produziert einen starken, treibenden Bass, der andere Einbaulautsprecher dieser Größe deutlich übertrifft.
  • Befestigungsteile und Isoliermatten zur Klangverbesserung im Lieferumfang enthalten. IM KARTON DES CSW155 FINDEN SIE: Im Karton des CSW155 finden Sie: 1 Subwoofer 4 Befestigungshalterungen 16 3/4"-Zoll-Flachkopfschrauben für Spanplatten 16 Unterlegscheiben 11 Isoliermatten (6 installiert, 5 beigelegt) 1 Registrierungskarte 1 Bedienungsanleitung 1 Grill Der CSW155 verwendet einen 39,4 x 44,5 cm großen Grill, der mit dem Subwoofer ausgeliefert wird. CSW100, abgebildet mit Polk AudioLautsprechergrill (5,1 x 30,5 cm). For more information visit our website at www.polkaudio.com

DER SWA500-VERSTÄRKER UND SPEX-KARTEN

Hinweis: Achten Sie bei der Installation des passenden Polk Audio SWA500-Verstärkers darauf, dass Sie die richtige SPEX-Karte installieren. Hinweise zur Installation finden Sie im Handbuch des SWA500. SPEX-Karten konfigurieren den SWA500 für das jeweils installierte Subwoofer-Modell. Durch die Karte werden die EqualizerFunktion und der Überlastschutz vorprogrammiert. Die Karte verfügt auch über eine Leistungsreglerschaltung, die spezifisch auf die Ansprüche des jeweiligen Subwoofers ausgelegt ist und so für mehr Zuverlässigkeit sorgt (Installationsanweisungen finden Sie im Handbuch des SWA500). Wichtiger Hinweis: Der CSW155 ist NICHT vor Feuchtigkeit geschützt. Er darf nie mit Wasser in Berührung kommen. CSW155: INSTALLATIONSVERFAHREN Hinweis: Der CSW155 wiegt 16,3 kg. Schutzabdeckung Die Grillöffnung des CSW155 wird durch eine 1,27 cm dicke Faserplatte geschützt. Diese Schutzabdeckung (39,4 x 44,5 cm) dient auch als Schablone zum Ausschneiden der Grillöffnung. An der Faserplattenabdeckung befindet sich folgendes Etikett: Installation Folgen Sie den mit dem Subwoofer CSW155 ausgelieferten Installationsanleitungen.Lassen Sie einen nachträglichen Einbau nur von Fachpersonal durchführen.

CSW155 SPEAKER WIRE HOOKUPS

Der CSW155 hat eine (1) Anschlussterminalgruppe. Verbinden Sie das rote (+ positive) Terminal des Subwoofers mit dem positiven (+) Terminal am Verstärker oder Receiver. Verbinden Sie das schwarze (- negative) Terminal am Subwoofer mit dem negativen (-) Terminal am Verstärker oder Receiver. CSW200 Der CSW200 ist ein direkt abstrahlender Subwoofer mit einem 25,4 cm großen Treiber in einem Faserplattengehäuse mit Bassreflexschlitz, das ein Volumen von 42,5 l hat. Seine großen Ausmaße (86,7 cm L x 33 cm B x 22,9 cm T) und der langhubige Treiber geben dem CSW200 einen extrem robusten Bass, der bis unter 30 Hz reicht. Dennoch passt der CSW200 zwischen die engeren Balkenabstände des QuietFloor™ oder die hölzerne Doppel-T-Träger-Bauweise. Da Grillöffnungen geringer Größe verfügbar sind, ist der CSW200 für Systeme zu empfehlen, in denen höchste Leistung wichtiger als geringe Größe und ein unauffälliger Lautsprechergrill ist. HÖHEPUNKTE

  • Langhubiger Treiber (25,4 cm) mit doppelter Zentriermembran für lange Aushublenkung.
  • Für Klippel Distortion Analyzer optimierter Treiber.
  • Faserplattengehäuse mit Bassreflexöffnung.
  • Speziell für den Boden- und Deckeneinbau konzipiert.
  • Passt in standardmäßige QuietFloor und Doppel-T-Bauweisen.
  • Befestigungsteile und Isoliermatten zur Klangverbesserung im Lieferumfang enthalten.
  • 5 Jahre Garantie. IM KARTON DES CSW200 FINDEN SIE: 1 Subwoofer 4 Befestigungshalterungen 16 3/4"- Zoll-Flachkopfschrauben für Spanplatten 16 Unterlegscheiben 3 Isoliermatten 1 Registrierungskarte 1 Bedienungsanleitung

DER SWA500-VERSTÄRKER UND SPEX-KARTEN

Hinweis: Achten Sie bei der Installation des passenden Polk Audio SWA500-Verstärkers darauf, dass Sie die richtige SPEXKarte installieren. Hinweise zur Installation finden Sie im Handbuch des SWA500. SPEX-Karten konfigurieren den SWA500 für das jeweils installierte Subwoofer-Modell. Durch die Karte werden die EqualizerFunktion und der Überlastschutz vorprogrammiert. Die Karte verfügt auch über eine Leistungsreglerschaltung, die spezifisch auf die Ansprüche des jeweiligen Subwoofers ausgelegt ist und so für mehr Zuverlässigkeit sorgt (Installationsanweisungen finden Sie im Handbuch des SWA500). CSW200: INSTALLATIONSVERFAHREN Schutzabdeckung Auf dem Tieftöner des CSW200 befindet sich eine 1,27 cm dicke Faserplatte, die den Tieftöner und das Gehäuse während des Transports und der Installation schützt. An der Faserplattenabdeckung befindet sich folgendes Etikett: Der CSW200 wird ohne Lautsprechergrill ausgeliefert. Wir empfehlen die Verwendung eines 30,5 x 30,5 cm großen Grills, wobei Sie aber auch andere Grills (z. B. 25,4 x 25,4 cm oder 20,3 x 35,6 cm) mit dem CSW200 verwenden können. Um Störger-äusche zu vermeiden, sollten Sie einen resonanzfreien Grill wählen und diesen abdichten. Folgen Sie zur Installation des CSW200 dem für Sie zutreffenden Verfahren. Hinweis: Der CSW200 wiegt 21,8 kg. Boden-/Deckeninstallation

1. Folgen Sie den Abmessungen des CSW-Gehäuses und

markieren Sie diese Abmessungen und die Mittellinie der Tieftöneröffnung. Die Mitte des Tieftöners ist 16,6 cm von den Seiten des Gehäuses entfernt (siehe Abmessungen). Hinweis: Der CSW200 verfügt über zwei Anschlussgruppen, jeweils am Ende des Gehäuses. Sie können eine beliebige verwenden. Wichtiger Hinweis: Der CSW200 ist NICHT vor Feuchtigkeit geschützt. Er darf nie mit Wasser in Berührung kommen. CSW200, abgebildet mit als Zubehör erhältlichem Fußbodenrost (30,5 x 30,5 cm).

Polk Audio Customer Service: 1-800-377-7655 (Outside US & Canada: 410-358-3600) Monday-Friday, 9:00 AM-6:00 PM EST, polkcs@polkaudio.com

2. Gehen Sie von der Mittellinie des Tieftöners aus und

markieren Sie die auszuschneidende Grillöffnung.

3. Schneiden Sie die Grillöffnung aus.

4. Entfernen Sie die Schutzabdeckung des Tieftöners.

Hinweis: Halten Sie den CSW200 im Boden oder in der Decke. Sie müssen den 21,8 kg schweren Subwoofer während der Installation abstützen, also sollte er während der Endphase von einem Kollegen oder einem Gerät gehalten werden (Schritte 5-9 sind Unterschritte dieser Anleitung).

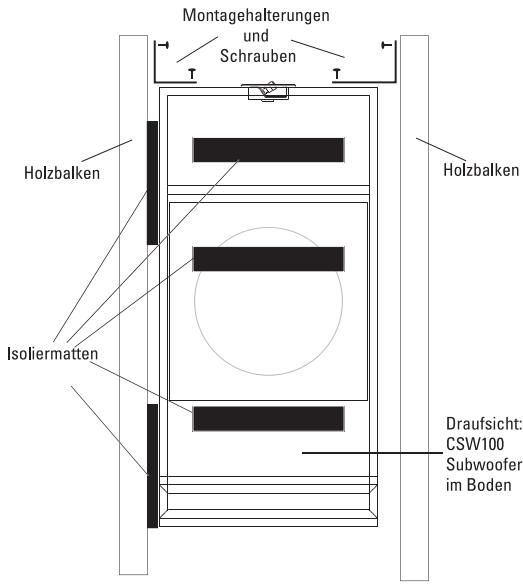

5. Bringen Sie an jeder Ecke des Subwoofers Halterungen an.

(Verwenden Sie die beiliegenden _-Zoll-Schrauben). Ziehen Sie beide Halterungen an einer Seite des Subwoofers fest, bis sie bündig am Subwoofer anliegen. Die anderen Halterungen sollten lose bleiben.

6. Befestigen Sie zusätzliche Resonanzunterdrückungs-Matten

(beiliegend) an den Seiten des Subwoofers, die bündig an Stützbalken angebracht werden.

7. Platzieren Sie den Subwoofer mit der Vorderseite des Balkens

bündig in den Boden- oder Deckenzwischenraum und bringen Sie dann die Halterungen am Balken an und ziehen Sie diese ganz fest.

8. Nehmen Sie die zwei lose befestigten Halterungen, die am

anderen Balken befestigt werden, und schrauben Sie diese fest, bis sie bündig am Balken anliegen.

9. Führen Sie den Lautsprechergrill in die Öffnung ein, dichten

Sie ihn ab und befestigen Sie ihn.

CSW200: ANBRINGEN DER LAUTSPRECHERKABEL

Der CSW200 hat zwei Gruppen deutlich markierter Anschlussterminals. Diese befinden sich jeweils am Ende des Gehäuses. Sie können eine Gruppe oder die andere zum Anschließen des Subwoofers verwenden, aber nicht beide. Verbinden Sie das rote (+ positive) Terminal des Subwoofers mit dem positiven (+) Terminal am Verstärker oder Receiver. Verbinden Sie das schwarze (- negative) Terminal am Subwoofer mit dem negativen (-) Terminal am Verstärker oder Receiver. For more information visit our website at www.polkaudio.com
