Tipo de produto	Mesa digitalizadora
Marca	TRUST
Modelo	SLIZE ULTRA-SLIM
Níveis de pressão da caneta	2048 níveis
Conexão	USB
Alimentação da mesa	Através da porta USB do computador
Alimentação da caneta	Pilha (inserir na caneta, não incluída)
Botões da caneta	2 botões programáveis (superior e inferior)
Funções principais	Desenho, escrita à mão, clique, duplo clique, arrastar e soltar, Pen Flicks
Células quentes (Hot Cells)	8 células programáveis para atalhos ou lançamento de aplicativos
Compatibilidade de sistema	Windows 7, Windows 8, Windows Vista, Windows XP SP3
Conteúdo da embalagem	Mesa, cabo USB, caneta, suporte da caneta, ferramenta de extração da ponta, 2 pontas sobressalentes, CD-ROM (driver e software ArtWeaver)
Manutenção e limpeza	Limpar com um pano seco; não molhar a mesa ou a caneta
Peças de reposição e reparabilidade	Pontas sobressalentes incluídas; ferramenta de extração fornecida
Informações gerais	Mesa ultraplana com caneta sem fio (a pilha); desenho e escrita intuitivos

Perguntas frequentes - SLIZE ULTRA-SLIM TRUST

Como instalar o driver da mesa Trust Slize Ultra-Slim?

Insira o CD-ROM fornecido no seu leitor. No Windows 8, clique em 'Run Setup.exe'. Clique em 'Install driver', depois em 'OK' para iniciar a instalação. Reinicie o computador quando solicitado e, em seguida, conecte a mesa a uma porta USB. O driver deve ser instalado antes da conexão.

Como substituir a bateria da caneta?

Abra a caneta (desrosqueie ou abra o compartimento) e insira uma pilha (não incluída). Certifique-se do sentido correto da pilha. Recoloque a tampa.

O que significam os 2048 níveis de pressão da caneta?

A caneta detecta 2048 graus de pressão. Ao pressionar com mais ou menos força, você varia a espessura, a opacidade ou outros parâmetros em softwares compatíveis, como um lápis real.

Como limpar a mesa digitalizadora?

Use um pano seco e macio. Nunca derrame água ou líquido sobre a mesa ou a caneta. Não use produtos abrasivos.

Para que servem os dois botões da caneta?

O botão superior está configurado por padrão para duplo clique. O botão inferior pode ser programado através do utilitário Trust para executar clique direito, rolagem, etc. Você pode personalizar cada botão na aba 'Pen'.

Como configurar o duplo clique na mesa?

No utilitário Trust, na aba 'Pen', ajuste 'Tip Double Click Distance' para Off (precisão máxima) ou para Large (tolerância maior). Você também pode usar o botão superior da caneta para um duplo clique direto.

Como mapear a área de trabalho da mesa na tela?

Na aba 'Mapping' do utilitário Trust, escolha 'All Screens' para cobrir todas as telas, 'Monitor' para uma tela específica, ou 'Portion' para uma área personalizada. Ative 'Force proportion' para manter a proporção 5:3.

Como programar as células quentes (Hot Cells)?

Clique em 'macrokey' no utilitário. Pressione 'New' para criar um perfil, dê um nome a ele. Selecione uma célula quente e atribua a ela uma função (lançamento de aplicativo, atalho de teclado). Repita para cada célula.

A mesa funciona com macOS ou Linux?

Não, a mesa Trust Slize Ultra-Slim é compatível apenas com Windows (7, 8, Vista, XP SP3). Os drivers fornecidos não suportam macOS ou Linux.

Como ativar a escrita à mão com a mesa?

No Windows 7/8, abra o Painel de entrada manuscrita (através do ícone de teclado na barra de tarefas). Escreva na mesa; sua escrita é convertida em texto. Clique em 'Insert' para integrá-lo. O reconhecimento de escrita é um recurso do Windows.

MANUAL DE UTILIZADOR SLIZE ULTRA-SLIM TRUST

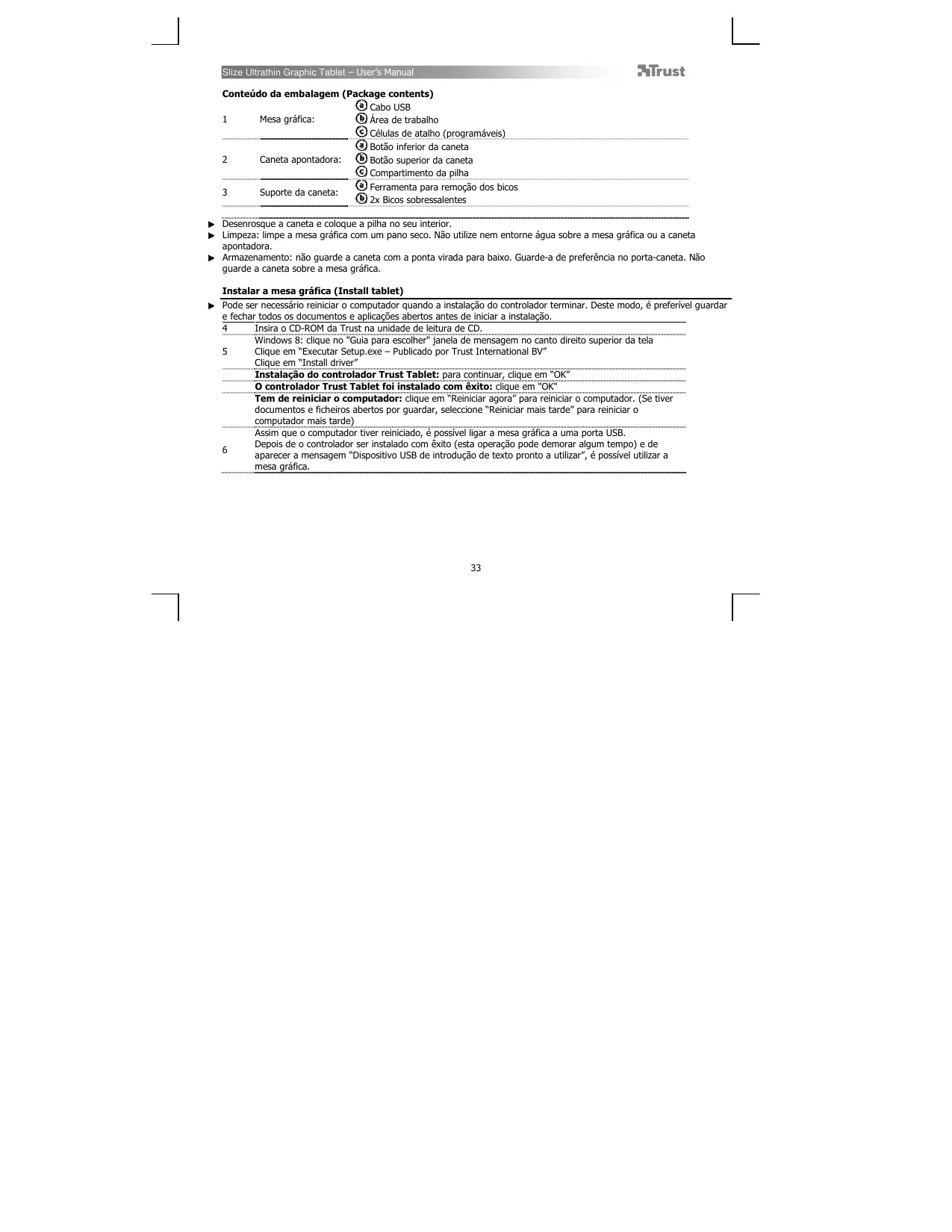

Conteudo da embalagem (Package contents)

Cabo USB

1 Mesa grfica:

Área de trabajo

Células de atalho (programáveis)

Botao inferior da caneta

2 Caneta apontadora:

B Botao superior da caneta

Compartmento da pilha

3 Suporte da caneta:

Ferramenta para remoçao dos bicos

b 2x Bicos sobressalentes

Desenosque a caneta e colque a pilha no seu interior.

• Limpeza: limpe a mesa gratáica com um pano seco. Não utilize nen entorne água sobre a mesa gratárica ou a caneta apontadora.
• Armazenamento: não guarde a caneta com a ponta virada para boa. Guarde-a de preferência no porta-caneta. Não guarde a caneta sobre a mesaogrífica.

• Pode ser necessario reinicir o computador quando a instalacao do controlador terminar. Este modo, é preferivel guardar e fechar todos os documents e aplicacoes abertos antes de iniciaar a instalacao.

4 Insira o CD-ROM da Trust na unidade de leitura de CD.

Windows 8: clique no "Guia para escolher" janela de mensagem no canto direito superior daTELa

5 Clique em "Executor Setup.exe - Publicado por Trust International BV"

Clique em "Install driver"

Instalacao do controlador Trust Tablet: para continuar, clique em "OK"

O controlador Trust Tablet foe instalado com éxito: clique em "OK"

Tem de reiniciar o computador:lique em "Reiniciar ahora" para reiniciar o computador. (Se tiverdocumentos e ficheiros abertos por guardar, selezione "Reiniciar maisarde" para reiniciar ocomputador maisarde)

Assim que o computador tiver reiniciado, é possível ligar a mesa grafica a uma porta USB.

DepoS de o controlador ser instalado com éxito (esta operação pode demorar algo tempo) e de

aparecer a mensagem "Dispositivo USB de introducao de texto primo a utiliser", é possivel utiliser a

Desenhar (Draw)

7	Crie um novo documento (File > New)
8	Defina os atributos do novo documento e prima OK
9	Seleciona uma ferramenta compativel com a definição de sensibilitadá à pressão da caneta (ex.: no Artweaver: pincel predefinido)

Com os níveis de pressão da caneta, pode usar o pincel tal como utilizes a um verdadeiro e desenhara a espessura e opacidadepretendidas.

A caneta conseque detecar 2048 niveis de pressao eutilizar os differentes niveis para alterar automaticamente o tamanho, cor ou diversas definições da ferramenta que está usar.

Isto permite maior flexibilitad e confere grande sensibilitad intuitiva ao seu trabalho grafico.

10 Mova a canetaPGA de tralno da mea grfca: o cursor acompanha os movimento. Se parr a ponta da caneta a caea de 5 mm da superficie, consequence movimentar o cursor no era. Quando toca na superficie da mesa grfca, o pincel meça a desenhar no documento novo.

11 A palette de cores permite-lhe escolher différentes cores.

• Por predefinição na maior das programas de desenv, o pincel utilizes a cor preta. Dependendo da pressão executada com a caneta na superficie da mesa grafica, o pincel pinta nuances que não do branco (sem pressão) ao preto (pressão Tmaxima).

Escrever (Write)

Windows 8: clique noicone do teclado na bandeja doSYSTEMA. Abra o Painei de Introducao (toque no painei de introducao anorado () ,na lateral do eira, ou toque na barra flutuante de introducao de texto 出 A sua caligrafia e convertida em texto (出) . Pode corrigir, apagar ou Mudrar a conversao proposta. Depos, clique ou toque em Insert para insert o texto manuscrito no documento activo/campo de introducao de texto.

• O reconheço de escrita manual é uma funcionalidade do Windows Vista e do Windows 7/8/8 que converter o que escreve em texto, podecer址o, como qualquer及其他. O Painel de Introducao de Escrita Manual aparece automaticamente quando começar a utilizez a mesaGROUNDa. Se nao aparecer ou se forrogramado apenas como um teclado virtual, consulte trust.com/18469/FAQ .

Depois de instalar e ligar a mesa grafica, a functionalidade de caligrafia do Live Messenger é activada.

13 quando está em conversação, esta pode ser acedida ciclo no respectivo botão: (1) Podera então desenhár e enviar mensagens com a sua caligrafia e utilizes os seis botões de formação que surgem na janela de conversação para personalizar as suas mensagens.

Para enviar mensagens manuscritas, tem de ter o Windows 7/8/8, o Windows Vista ou o Windows XP com o Service Pack

3 ou superior instalado. Precisa de ter também a ultima versão do Live Messenger.

Navegar (Navigate)

14 Clicar: Pode utiliser a caneta apontadora paracular, tocando simplesmente na superficie da mesa grfica.
15 Fazer duplo clique: Pode utiliser a caneta apontadora para fazer duplo clique, tocando simplesmente das vezes na superficie da mesa grfica.

Duplo clique: o botao superior (b) da caneta apontadora está predefinido para executar duplos cliques Arrastar: 16 Para arrastar e largar um objecto, tem de selecaoa-lo (toque na superficie da mesa grafica), m (mova a canetaPGA superficie da mesa Grafica) e larga-lo (levante a caneta da superficie).

Movimento da caneta são uma funcionalidade do Windows Vista do Windows 7/8 que associo o movimento da caneta a acções. Por exemplo, a execuição de um movimento da caneta para boaixo produz o mesmo resultado que premir a teça PAGE UP do teclado.

Para activar e começar a'utilizar a funcionalidade Movimentos da caneta, faça duplo clique no icone dos movimento da caneta ( ), no tabuleiro doSYSTEMA (尽头 ao relógio do computador), e sina as indentações animadas para,aprender a utilizes a funcionalidade Movimentos da caneta.

Se não aparecer o icone, clique primaryo no botão "Mostrar icones escondidos".

(Windows 7/8: / Windows Vista:

Configuração avançada (Advanced configuration)

As ilustracoes para as instruções que se seguem encontrar-se no fim destemanual

Clique no icone de Confianca na bandeja do systema Windows para abrir o utilitario de configuração do

17 tablet. ( junto ao relógio do computador) Se não aparecer o icone, clique primaryo no bot (Windows 7/8: / Windows Vista:

Com o controlador instalado, o'utilário da Trust é carregado automaticamente quando ligar a mesa grafica ao computador.

Tablet properties

Esteutilitarioécomposto por2separadores(Penemapping)

Em cada separator, o botão "Default" permite restuarar as predefinições e o botão "About" minha informações acerca da mesa GXeica e do respectivo controlador.

O botão "Option" permite guardar (Export) e carregar (Import) definições, bem como asseguir a compatuldidade com aplicações que não suporem os 2048 níveis de pressão da caneta (o modo de compatuldade é activado por predefinção).

18 Pen

19 Tip feel	(9 não de definicao: de Soft a Firm)A pressão necessaria para a caneta detectar uma alteração.Soft= pouca pressãoFirm= muito pressão
20 Indicador de Current Pressure	Mostra aforcacom que está a premir a caneta contra a superficie da mesa gratáica.
21 Definições dos botões da caneta	Atribua uma das següntes funções a um dos dois botões da caneta:· None (desactiva este botão)· Left click· Left double click· Right click· Right double click· Scroll (prima o botão para iniciar o modo "easy scroll". quando o cursor mudar para um cursor de deslocamento, mova a caneta para cima/baixo de modo a percorrer o documento na vertical.)
22 Tip Double Click Distance	(5 não de definicao: de Off a Large)Define a precisão necessária para fazer duplo clique ("quantidade de movimento permitido entre os dois cliques de um duplo clique")Off: os 2 cliques tém de ser executados praticamente no mesmo local.Large: não tem de ser tão preciso para um duplo clique ser detectado.

23 Mapping

Nesto modo, quando ta na superficie da mesa gráfica, o cursor salute para a zona correspondente no eça.

Por exemple:

Toque no canto superior direito: o cursor vai para o canto superior direito do eça

1. Levante a caneta
2. Toque no canto inferior esquerdo: o cursor vai para o canto inferior esquerdo do esca

25 Monitor area:

• Se seleccionar "All Screens", a area de trabajo da mesaajsca abrange todos os monitors do seuSYSTEMA.
• A definição "Monitor" permitse selecionar o monitor abrangido pela area de trabalho da mesa gratária (so é possivel aceder a esta opção se existrem various monitors ligados aoSYSTEMA).
• Com a definição "Portion", pode decide que parte do(s) monitor(es) é abrangida pela area de trabalho da mesa gratica.

Seactivar"Force proportion",no modo Portion,aparte do ecra abrangida pela area de trabajo da mesa grafica sera sempre numa proportionso de 5:3, independentelementaadoraproporcaodazoneseLECTIONada.

Nesto modo, o cursorica onde está quando levanta a caneta.
Por exemple:

1. Toque no canto superior direito: o cursor vai para o canto superior direito do ecra

2. Levante a caneta

3. Toque no canto inferior esquerdo: o cursor permanece no canto

superior direito

A velocidade e a acceleracao do cursor pode ser ajustadas, tal como num rato normal.

Hot Cells

27 Clique em "macrokey" para programar o " hot cell " software botoes.

Pode atribuir differentes funções a cada uma das oito Hot Cells

Linking [Executar] Iniciar um programa spécifique.

Hot Key [Tecla de atalho] Atribuir um modificador especialico + uma combinação de teclas à tecla

Not Key [Recu de atune]

28 Para Criar um novo perfil, prima 'New' [ 'Novo']

1. Atribua um nome ao novo perfil e prima 'OK' para confirmar

30 SeLECTIONA célula de atalho a que pretende atribuir uma funcao.

Clique na celula de atalho ou selezione-a no menu pendente.

1. Definir uma funcção para o selecionado " hot cell " software botão.
