MANUALE UTENTE SLIZE ULTRA-SLIM TRUST

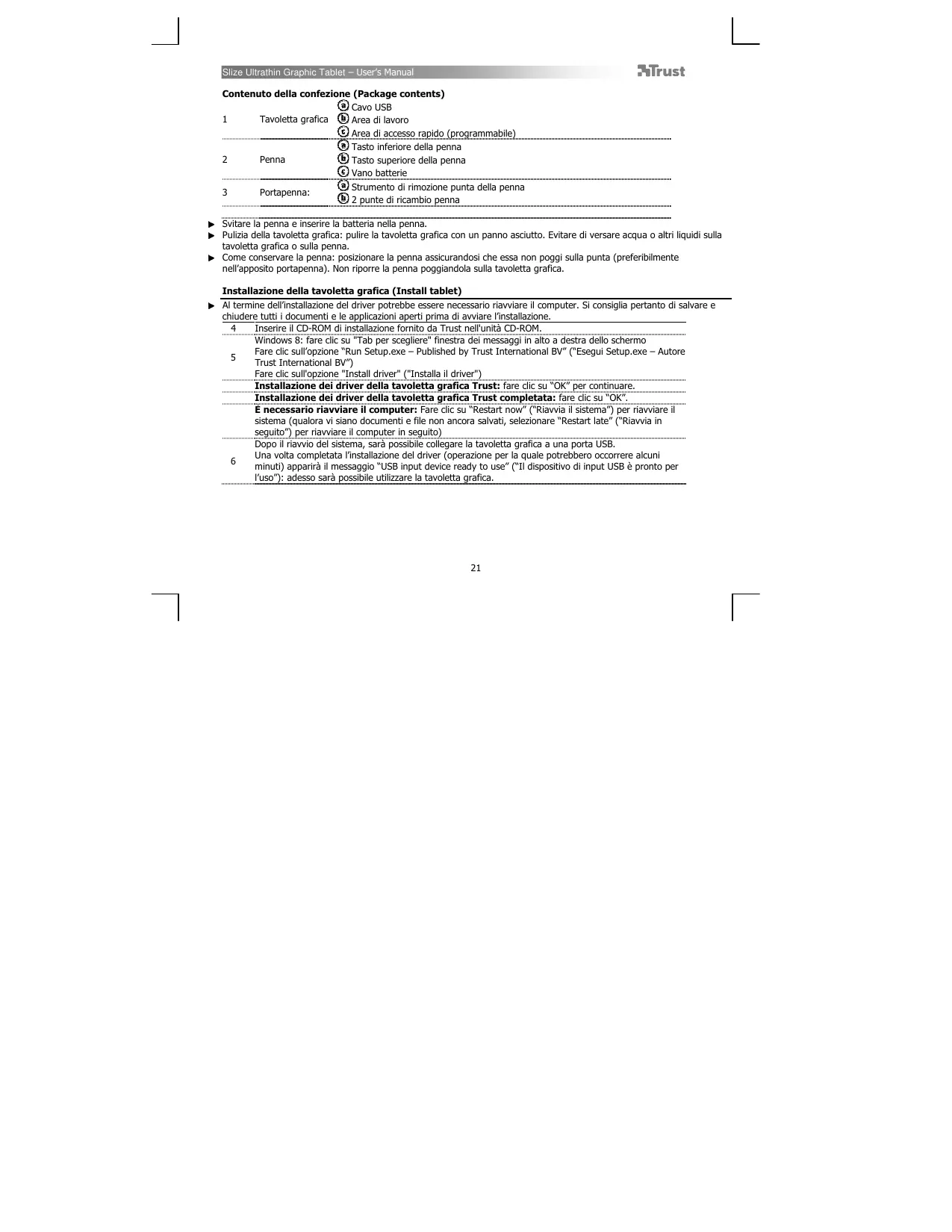

Contenuto della confezione (Package contents)

Cavo USB

1 Tavoletta grafica

Area di lavoro

(c) Area di accesso rapido (programmabile)

a Tasto inferiore della penna

Tasto superiore della penna

Vano batterie

a Strumento di rimozione punta della penna

b 2 punte di ricambio penna

Svitare la penna e insere la batteria nella penna.
▶ Pulizia della tavoletta grafica: pulire la tavoletta grafica con un panno asciutto. Evitare di versare acqua o altri liquidi sulla tavoletta grafica o sulla penna.

Come conservare la penna: posizione la penna assicurandosi che alla non poggi sulla punta (preferibilmente nell'apposto portapenna). Non riporre la penna poggiandrata sulla tavoletta grafica.

Installazione della tavoletta grafica (Install tablet)

• Al termine dell'installazione del driver potrebbe essere necessario riavviare il computer. Si consiglia pertanto di salvare e chidiere tutti i documents e le applicazioni aperti prima di avviare l'installazione.

4	Inserire il CD-ROM di installatione fornito da Trust nell'unità CD-ROM.
5	Windows 8: fareclc su "Tab per scegliere" finestra del messaggi in alto a destra dello schermo Fareclc sull'opzione"Run Setup.exe-Published by Trust International BV"(Esegui Setup.exe-Autore Trust International BV") Fareclc sull'opzione"Install driver"(Installa il driver")
	Installazione dei driver della tavoletta grafica Trust:fareclc su "OK"per continuare.
	Installazione dei driver della tavoletta grafica Trust completata:fareclc su "OK".
	È necessario riavviare il computer:Fareclc su"Restart now"(Riavvia ilsystema")per riavviare il systema(qualora vi siano documente e file non ancora salvati, selezione"Restart late"(Riavvia in seguento")per riavviare il computer in seguito)
6	Dopo il riavvio del systemasàrassoplissicolelegare la tavoletta grafica a una porta USB. Una volta completata l'installazione del driver (operazione per la quale potrebbero occorrere alcuni minuti) apparirà il messaggio "USB input device ready to use"(Il dispositivo di input USB è pronto per l'uso);adesso sàrassoplissicoleutilizzare la tavoletta grafica.

Disegno (Draw)

Aprière un programme per disegno (per es. Artweaver, disponible sul CD-ROM di installatione Trust: selezione l'opzione "Install ArtWeaver" ("Installa ArtWeaver") dall'apposto menu per installare il programma).
7 Create un nuovo documento (File > Nuovo)

8 Impostare i parametri per il nuovo documento e fareciesu "OK"
9 Selezione are un strumento che supporta la sensibilità della pressione della penna (per es.: in Artweez: il pennello predefinito)

Grazie ai livelli di pressione della penna sare è possible utilizzare il pennello dello stesso modo in cui si usa una comune matita ed esquire disegn con lo spessore e con la opacità del fatto desiderati.

La penna è in grado di rilevare 2048 diversi livelli di pressione e di impiegare le variazioni di livello per modificare automaticamente le dimensioni, il colore o le altre impostazioni dello strumento attualmente in uso.
Cio consente di disporre di una ampia flessibilità di uso e di eseguire i disegni grafici con la massima intuitivita.

Muovere la penna all'interno dell'area di lavoro della tavoletta grafica: il cursore seguirà i movimenti tracciati. Mantenendo la punta della penna a circa 5 mm al di sopra della superficie della tavoletta grafica, sare è possible muovere il cursore sullo schermo del computer. Poggiaro la punta della penna sulla superficie della tavoletta grafica, il pennello trabccerà il disegno del nuovo documento.

11 Il pane llo delle impostazioni del colore consente la selezione delle varie tonalità di colore.

Nella maggior parte dei programmi per disegno il colore predefinito del pennello e il nero. A seconda della pressione esercitata con la penna sulla superficie della tavoletta grafica, il pennello traccera linee sfumate in una scala che varia dal bianco (nessuna pressione esercitata) al nero (massima pressione esercitata).

Scrittura (Write)

Windows 8: fare clic sull'icona della tastiera nella barra delle applicazioni.

Apire il pannello di immissione ("Input Panel") (toccando il pannello di immissione anticorato () presente sul dato dello scherno oppure la barra mobile di immissione del testo (口)

12 La scrittura manuale verrà convertita in testo (1). è possible eseguire correzioni, cancellazioni o modifiche al testo convertito presentato.

Premere o toccare il dato "Insert" ("Inserisci") per copiare il testo scritto a mano all'interno del documento e/o del Campo di immissione testo attivo.

Il riconoscimento della grafia è una funazionalità presente in Windows Vista e in Windows 7/8/8 che consente di convertire il testo calligrafico in testo formattabile a seconde delle propria esigenze. Il Pannello di input grafia verrà visualizzato automaticamente non appena si avvi l'utilizzo della tavoletta grafica. Qualora il pannello non venga visualizzato o venga visualizzato soltanto come tastiera virtuale, consultrare la pagna presente all'indirizzo trust.com/18469/FAQ.

Una volta esquiti l'installatione e i collegamento della tavoletta grafica, verrà attivata automaticamente la funazionalità di riconsoimesso della grafia di Live Messenger.

13 Durante una conversazione in Live, la funzionalita cui esere selezionata facendo clic sul relativo

pulsante: (g)

Cio consentirà di eseguire disegni e di inviare messaggi nella propria calligrafia nonché di utilizzare i sei

pulsanti di formattazione presenti nella finestra di conversazione per personalizzare i propri messaggi.

Per inviare messaggi scritti a mano, è necessario disponre di Windows 7/8/8, di Windows Vista o di Windows XP con Service Pack 3 o successivo installato sul proprio sistema. É inoltre necessario utilizzato la versione più recente di Live Messenger.

Comandi (Navigate)

14	Clic: il simplice tocco della superficie della tavoletta grafica con la punta della penna consente di utilizzare la penna per sostituire il clic del mouse.
15	Doppio clic: toccando due volte la superficie della tavoletta grafica con la punta della penna è possibile utilizzato la penna per sostituire il doppio clic del mouse.

Doppio clic: Come impostazione predefinita, l'esecuzione del doppio clic è assegnata al pulsante superiore della penna (B) Trascinamento: per esquire il trascinamento e il rilascio di un oggetto, è necessario prima selezioneario (toccando la superficie della tavoletta grafica), quando muoverlo (muovendo la penna sulla superficie della tavoletta grafica) e infine rilasciarlo (sollevando la penna alla superficie della tavoletta grafica).

Gesti rapidi penna

I Gesti rapidi penna sono una functionalità di Windows Vista e di Windows 7/8/8 che consentono di associare il movimento della Penna all'esecuzione di alcune operazioni. Per esempio, compiendo un gesto rapido della penna verso il basso si otterra lo stesso risultato della pressione del tasto PAGINA SU della tastiera.

Per attivare e iniziare l'utilizzo dei Gesti rapidi penna,fare doppio clsc sullicona Gesti rapidi penna ( ) presente all'interno dell'area di notifica (accanto all'orologio diystema) e seguire l'esercitatione animata per apprendere l'utilizzo dei Gesti rapidi penna.

Qualora licona relativa ai Gesti rapidi penna non sua visible, fare prima clic sul pulsante "Mostraicone nascoste" ("Show hidden icons").

(Windows 7/8/8: / Windows Vista:

Configurazione avanzata (Advanced configuration)

Le illustrazioni relative alle istruzioni indicate qui di seguito sono riportate in fondo al presente manuale Fare cli sull'icona fiducia nella barra delle applicazioni di Windows per aprire l'utilità di configurazione

17 tablet ( accanto all'orologio di sistema) Qualora "icona relativa ai Trust non si visible, fare prima cli sul pulsante "Mostra icone nascoste" ("Show hidden icons").

(Windows 7/8: / Windows Vista:

Una volta installato il driver, il programma di utilità Trust verrà automaticamente essguito e inserito nell'area di notificata quando la tavoletta grafica viene collegata al computer.

Tablet properties

In quello programma di utilità sono presenti 2 schede ("Pen" e "Mapping")
In ciascuna scheda il pulsante "Default" ("Ripristina") consente di ripristinare i valori predefiniti, quando il pulsante "About" ("Informazioni su") permette di visualizzate alcune informazioni sulla tavoletta grafica e sul relative driver.
Il pulsante "Option" ("Opzione") consente di salute ("Export") e di caricare ("Import") le impostazioni e di assicurare la compatibilità con le applicazioni che non supportano 2.048 livelli di pressione della penna (la modalità di compatibilità è attiva per impostazione predefinita).

18 Pen

19 Tip feel (Regolazione della sensibilitità)	(9 livelli impostabili: da leggero ("Soft") a deciso ("Firm")) La forza di pressione necessaria per consentire alla penna di rilevare una modifica. Leggero ("Soft") = pressione minima Deciso ("Firm") = pressione elevata
20 Indicatore della pressione attualmente esercitata	Consente di visualizzare la forza della pressione attualmente esercitata alla penna sulla superficie della tavoletta grafica.
21 Impostazione pulsanti penna	Consente di assegnare a uno dei due pulsanti della penna una delle seguenti funzioni: · Nessuna funzione (pulsante disattivato) · Clic tasto sinistro · Doppio clic tasto sinistro · Clic tasto destro · Doppio clic tasto destro · Scorrimento (la pressione del pulsante consente di attivare la modalità di "scorrimento facile" ("Easyscroll"). Quando la forma del cursore passa a quella di un cursore di scorrimento, muovere la penna verso l'alto / verso il basso per scorrere verso l'alto / verso il basso all'interno del documento).
22 Tip Double Click Distance ("Distanza doppio clic punta")	(5 livelli impostabili: da disattivato ("Off") ad ampio ("Large")) Permette di impostare la precisione necessaria per eseguire un doppio clic (vale a dire la toleranza locale ammessa per il movimento tra i due clic di un doppio clic) Off: i 2 clic del doppio clic devono essere eseguiti pressché sullo stesso punto della tavoletta. Large: la toleranza per lo spostamento è più ampia, consentendo di rilevareanche un doppio clic non eseguito esattamente sullo stesso punto della tavoletta.

23 Mapping

Con esta modalità, toccardo la superficie della tavoletta grafica il cursore verrà posizionato sulla corrispondente zona dello schermo. Per esempio:

1. Toccare l'angolo superiore destro (il cursore verrà movimentato verso l'angolo superiore destro dello schermo)
2. Sollevare la penna
3. Toccare l'angolo inferiori sinistro (il Curseore verrà movimentato verso l'angolo inferiori sinistro dello schermo)

25 Monitor area ("Area del monitor"):

24 Mode ("Modalità"): Pen (Absolute) ("Penna (modalità assoluta)"

• Qualora sua selezionata l'opzione "All Screens" ("Tutti i monitor"), l'area di lavoro della tavoletta grafica verrà estesa alla intera superficie di visualizzazione dello schermo in uso.
• L'opzione "Monitor" consente di selezionare a quale monitor debba venire estesa la superficie di visualizzazione relativa all'area di lavoro della tavoletta grafica (questa opzione è attivabile soltanto se alsystema sono collegati più monitor).
• L'opinion "Portion" consente di define lare del (o dei) monitor in uso da utilizzazione are come area di lavoro della tavoletta grafica.

Attivando l'opzione "Force proportion" (in modalità "Portion") all'area dello schermo utilizzata come area di lavoro alla tavoletta grafica verrà sempre applicato un rapporto di 5:3 indipendente nel rapporto effettivo dell'area selezionata.

26 Mode ("Modalità"): Mouse (Relative) ("Mouse (modalità relativa)")

Con esta modalità, ilursore rimarra posizionato nel punto in cui la penna viene sollevata alla superficie della tavoletta grafica. Per esempio:

1. Toccare l'angolo superiore destro (il cursore verrà movimentato verso

l'angolo superiore destro dello schermo)

1. Sollevare la penna

2. Toccare l'angolo inferiore sinistro il cursore rimarrà fermo in corrispondenza

dell'angolo superiore destro

La velocità e l'accelerazione del cursore può essere regolata come in un

comune mouse.

Hot Cells

27 Fare clc sul pulsante "tasto_macro" per programmare il " hot cell " delle cellule software-pulsanti.

E possiblo assegnare diverse funzioni a ciascuno degli otto Hot Cells

Linking [Esegui] Avvia un programma specifico.

Hot Key [Tasto di accesso rapido] Assegna una combinazione di tasti rapidi specificata al tasto Express.

28 Per creare un nuovo profilo, preme New' [Nuovo] 29. I' il' il' il' il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il' Il

29 Indicare un nome per il nuovo profilo, premere 'OK' per confermare

30 Selezionare la cella di accesso rapido cui assegnare una funzione.

Fare clsc su una cella di accesso rapido oppure selezionare la cella nel menu a discesa.

31 Definire una funzione per la scelta '' hot cell '' software-pulsante
