MANUAL DE UTILIZADOR D21720K DEWALT

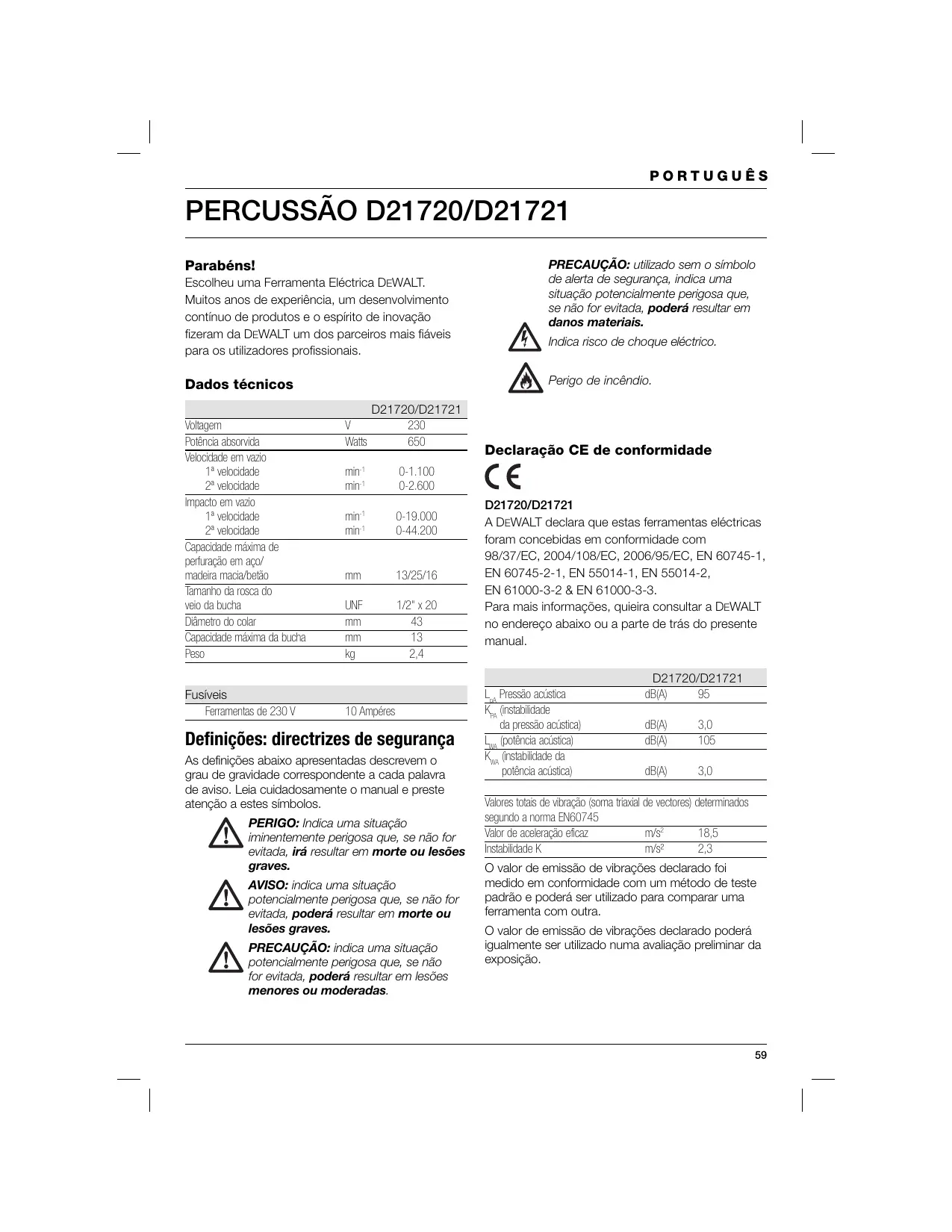

Parabéns! Escolheu uma Ferramenta Eléctrica DEWALT. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da DEWALT um dos parceiros mais fiáveis para os utilizadores profissionais. Fusíveis Ferramentas de 230 V Indica risco de choque eléctrico. Perigo de incêndio. Dados técnicos Voltagem Potência absorvida Velocidade em vazio 1ª velocidade 2ª velocidade Impacto em vazio 1ª velocidade 2ª velocidade Capacidade máxima de perfuração em aço/ madeira macia/betão Tamanho da rosca do veio da bucha Diâmetro do colar Capacidade máxima da bucha Peso PRECAUÇÃO: utilizado sem o símbolo de alerta de segurança, indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em danos materiais.

2,4 10 Ampéres Definições: directrizes de segurança As definições abaixo apresentadas descrevem o grau de gravidade correspondente a cada palavra de aviso. Leia cuidadosamente o manual e preste atenção a estes símbolos. PERIGO: Indica uma situação iminentemente perigosa que, se não for evitada, irá resultar em morte ou lesões graves. AVISO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou lesões graves. PRECAUÇÃO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em lesões menores ou moderadas. Declaração CE de conformidade D21720/D21721 A DEWALT declara que estas ferramentas eléctricas foram concebidas em conformidade com 98/37/EC, 2004/108/EC, 2006/95/EC, EN 60745-1, EN 60745-2-1, EN 55014-1, EN 55014-2, EN 61000-3-2 & EN 61000-3-3. Para mais informações, quieira consultar a DEWALT no endereço abaixo ou a parte de trás do presente manual. LpA Pressão acústica KPA (instabilidade da pressão acústica) LWA (potência acústica) KWA (instabilidade da potência acústica) D21720/D21721 dB(A) dB(A) dB(A) 3,0

dB(A) 3,0 Valores totais de vibração (soma triaxial de vectores) determinados segundo a norma EN60745 Valor de aceleração eficaz m/s2 18,5 Instabilidade K m/s² 2,3 O valor de emissão de vibrações declarado foi medido em conformidade com um método de teste padrão e poderá ser utilizado para comparar uma ferramenta com outra. O valor de emissão de vibrações declarado poderá igualmente ser utilizado numa avaliação preliminar da exposição.

PORTUGUÊS AVISO: o valor de emissão de vibrações durante a utilização real da ferramenta eléctrica pode ser diferente do valor declarado dependendo da forma como a ferramenta for utilizada. Isto poderá fazer com que se subestime significativamente o nível de exposição quando a ferramenta for utilizada regularmente de tal maneira. Uma estimativa do nível de exposição à vibração sentida durante um determinado período de trabalho deverá igualmente ter em conta os períodos em que a ferramenta estiver desligada e não estiver a ser utilizada, para além do tempo de activação. Isto poderá reduzir significativamente o nível de exposição ao longo do período total de trabalho. Director de engenharia e desenvolvimento de produtos Horst Grossmann DEWALT, Richard-Klinger-Strase 11 D-65510, Idstein, Alemanha ATENÇÃO: para reduzir o risco de ferimentos, leia o manual de instruções. Avisos de segurança gerais relativos a ferramentas eléctricas ATENÇÃO! Leia todos os avisos de segurança e todas as instruções. O não cumprimento dos avisos e instruções poderá resultar em choque eléctrico, incêndio e/ou lesões graves. GUARDE TODOS OS AVISOS E INSTRUÇÕES PARA FUTURAS CONSULTAS. Em todos os avisos que se seguem, o termo “ferramenta eléctrica” refere-se à sua ferramenta accionada por alimentação da rede eléctrica (com fio) ou por bateria (sem fio).

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas desorganizadas ou escuras são propensas a acidentes. b) Não utilize as ferramentas eléctricas em ambientes explosivos ou na presença de líquidos, gases ou poeiras inflamáveis.

As ferramentas eléctricas criam faíscas que podem inflamar as poeiras ou os fumos. Mantenha crianças e outras pessoas à distância quando utilizar a ferramenta eléctrica. As distracções podem levar à perda de controlo.

2) SEGURANÇA ELÉCTRICA

a) As fichas das ferramentas eléctricas têm de ser compatíveis com a tomada. Nunca modifique a ficha de forma alguma. Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra. Fichas não modificadas e tomadas compatíveis reduzem o risco de choque eléctrico. b) Evite o contacto corporal com superfícies ligadas à terra, como tubos, radiadores, fogões e frigoríficos. Se o seu corpo estiver ligado à terra, o risco de choque eléctrico é maior. c) Não exponha as ferramentas eléctricas à chuva ou a condições de humidade. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. d) Não utilize indevidamente o cabo. Nunca o utilize para carregar, arrastar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de calor, óleo, pontas afiadas ou peças em movimento. Cabos danificados ou emaranhados aumentam o risco de choque eléctrico. e) Ao operar a ferramenta eléctrica fora de casa, utilize uma extensão adequada para a utilização ao ar livre. A utilização de um cabo adequado para o ar livre reduz o risco de choque eléctrico. f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.

3) SEGURANÇA PESSOAL

a) Mantenha-se atento, preste atenção ao que está a fazer e faça uso de bom senso ao operar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de desatenção durante a utilização de ferramentas eléctricas poderá resultar em ferimentos graves. b) Use equipamento de protecção pessoal. Use sempre protecção ocular. O equipamento de protecção, como máscara anti-poeira, sapatos de segurança antiderrapantes, capacete de segurança ou PORTUGUÊS

protecção auricular, usado nas condições apropriadas, reduz o risco de lesões. Evite um accionamento acidental. Certifique-se de que o interruptor esteja na posição de desligado antes de ligar a fonte de alimentação eléctrica e/ou bateria ou antes de levantar ou transportar a ferramenta. Se mantiver o dedo sobre o interruptor ao transportar a ferramenta eléctrica ou se ligar aparelhos que estejam com o interruptor ligado, poderá originar acidentes. Retire qualquer chave de ajuste ou chave de porcas antes de ligar a ferramenta eléctrica. Uma chave de porcas ou chave de ajuste colocada numa parte móvel do aparelho poderá resultar em lesões. Não se estique demasiado. Mantenha-se sempre em posição firme e equilibrada. Desta forma, será mais fácil controlar o aparelho em situações inesperadas. Use roupa apropriada. Não use roupa larga nem jóias. Mantenha o cabelo, roupa e luvas afastados de partes em movimento. Roupas largas, jóias ou cabelos compridos podem ficar presos nas peças em movimento. Se for prevista a montagem de dispositivos de aspiração de pó e de dispositivos de recolha, assegure-se de que estejam ligados e sejam utilizados correctamente. A utilização de dispositivos de recolha do pó pode reduzir os riscos provocados por poeiras.

4) UTILIZAÇÃO E MANUTENÇÃO DE FERRAMENTAS

ELÉCTRICAS a) Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada fará um trabalho melhor e mais seguro ao ritmo para que foi concebida. b) Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de ligar e desligar é um perigo e tem de ser reparada. c) Retire a ficha da tomada e/ou a bateria da ferramenta eléctrica antes de efectuar quaisquer ajustes no aparelho, substituir acessórios ou armazenar a ferramenta eléctrica. Estas medidas de segurança evitam que a ferramenta eléctrica seja ligada acidentalmente. d) Guarde as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance de crianças e não permita que o

aparelho seja utilizado por pessoas não familiarizadas com o mesmo ou com estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas sem formação. Faça a manutenção das ferramentas eléctricas. Verifique se as partes móveis do aparelho estão alinhadas e não emperram, se existem peças partidas ou danificadas e qualquer outra situação que possa interferir com o funcionamento do aparelho. Caso existam peças danificadas, devem ser reparadas antes da utilização do aparelho. Muitos acidentes têm como causa a manutenção insuficiente das ferramentas eléctricas. Mantenha as ferramentas de corte sempre afiadas e limpas. Ferramentas de corte devidamente tratadas, com arestas de corte afiadas, emperram com menos frequência e controlam-se com maior facilidade. Utilize a ferramenta eléctrica, os acessórios e as peças, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e a tarefa a ser efectuada. A utilização da ferramenta eléctrica para fins diferentes dos previstos poderá resultar em situações perigosas.

a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas peças sobressalentes originais. Desta forma, é assegurada a segurança da ferramenta eléctrica. Instruções adicionais de segurança para perfuradoras

Utilize protecção para os ouvidos. A exposição ao ruído pode provocar perda de audição. Utilize as pegas auxiliares fornecidas com a ferramenta. A perda de controlo pode provocar lesões. Quando realizar uma operação em que o acessório de corte possa entrar em contacto com fios escondidos ou com o seu próprio cabo, segure a ferramenta eléctrica apenas com as superfícies do punho isoladas. O contacto do acessório de corte com um fio condutor em carga também pode carregar partes metálicas expostas da ferramenta eléctrica e provocar um choque no operador.

PORTUGUÊS Verificação do conteúdo da embalagem Segurança eléctrica A embalagem contém: 1 Berbequim (de percussão) 1 Punho lateral 1 Vareta de ajuste da profundidade 1 Chave da bucha (D21720) 1 Caixa de transporte (apenas modelos K) 1 Manual de instruções 1 Vista dos componentes destacados O motor eléctrico foi concebido para uma única tensão. Verifique sempre se a tensão da rede corresponde à voltagem indicada na placa de identificação.

• Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.
• Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual. Descrição (fig. A) AVISO: nunca modifique a ferramenta eléctrica ou qualquer uma das suas peças. Podem ocorrer danos ou lesões. FINALIDADE A sua perfuradora de percussão foi concebida para aplicações profissionais de perfuração e aparafusamento. NÃO utilize a ferramenta na presença de humidade ou de líquidos ou gases inflamáveis. Estas perfuradoras de percussão são ferramentas eléctricas profissionais. NÃO permita que crianças mexam na ferramenta. É necessária supervisão quando a ferramenta seja utilizada por operadores sem experiência.

Interruptor de velocidade variável Botão de bloqueio do interruptor Selector de sentido de rotação Selector de velocidade Selector de modo de percussão Punho lateral Vareta de ajuste da profundidade Bucha de cremalheira (D21720) Bucha de aperto rápido (D21721) Manga da bucha Chave da bucha Gancho de suspensão A sua ferramenta DEWALT tem duplo isolamento em conformidade com o estipulado na norma EN 60745, não sendo, por isso, necessária uma ligação à terra. Substituição do cabo ou ficha Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente. Extensões Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta ferramenta (Veja os dados técnicos). A dimensão mínima do condutor é 1,5 mm2. No caso de se usar uma bobina, desenrole o cabo todo. Montagem e afinação AVISO: Antes da montagem de acessórios e da afinação retire sempre a ficha da tomada. Selecção do modo de operação (fig. B) Os berbequins de percussão podem ser utilizados em dois modos de operação: Perfuração rotativa: para aço, madeira e plásticos. Perfuração com percussão: rotação e impactos simultâneos para operações de perfuração em betão e alvenaria.

• Para seleccionar o modo de operação requerido, rode o selector de modo de percussão (5) na posição necessária. PORTUGUÊS Inserir e retirar uma broca (fig. A) Bucha de aperto rápido
• Abra a bucha rodando a manga (9) em sentido contrário aos ponteiros do relógio e insira a haste da broca.
• Aperte com firmeza rodando a manga no sentido dos ponteiros do relógio. Bucha de cremalheira
• Abra a bucha rodando a manga (9) em sentido contrário aos ponteiros do relógio e insira a haste da broca.
• Coloque a chave da bucha (10) em cada orifício na parte lateral da bucha e rode no sentido dos ponteiros do relógio até apertar.
• Para retirar a broca, proceda de forma inversa. Como colocar o punho lateral (fig. A) O punho lateral (6) poderá ser colocado tanto para utilizadores destros como canhotos. AVISO: Utilize sempre o berbequim com o punho lateral correctamente instalado.
• Desaperte o punho lateral.
• Para utilizadores destros, faça deslizar o grampo do punho lateral sobre o anel por trás da bucha, colocando-o do lado esquerdo.
• Para utilizadores canhotos, faça deslizar o grampo do punho lateral sobre o anel por trás da bucha, colocando-o do lado direito.
• Rode o manípulo lateral para a posição pretendida e aperte-o. AVISO: Espere sempre que o motor deixe de funcionar completamente antes de mudar a direcção de rotação. Selector de velocidade (fig. D) A sua ferramenta está dotada de duas velocidades para se poder variar a relação velocidade/torque.
• Liberte o interruptor “ON/OFF” e seleccione a posição necessária quando a broca desacelera e pára. Alinhe sempre a seta da selectora de velocidade com o símbolo da velocidade na caixa de engrenagens: 1 velocidade baixa/torque elevado (perfuração de grandes orifícios ou operações com parafusos grandes) 2 velocidade elevada/torque baixo (orifícios mais pequenos, perfuração em madeira) Para os valores reais de velocidade, consulte os dados técnicos. AVISO: Não mude de velocidade quando a máquina estiver a trabalhar. Remoção da bucha (fig. E & F)
• Abra as garras da bucha o mais possível.
• Insira uma chave de fendas na bucha e retire o parafuso de fixação da bucha (12) rodando no sentido dos ponteiros do relógio.
• Insira uma chave Allen no veio e bata-lhe com um martelo como se indica. Modo de emprego Regulação da profundidade de perfuração (fig. C)
• Insira a broca necessária na bucha.
• Alivie o punho lateral (6).
• Introduza a haste de ajuste da profundidade (7) no orifício do grampo do punho lateral.
• Ajuste a profundidade de perfuração como se indica.
• Aperte o punho lateral. Selector de sentido de rotação (fig. A)
• Para seleccionar a rotação, utilize o selector de sentido de rotação (3). AVISO:
• Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.
• Esteja informado sobre a localização de tubagens e de fios eléctricos dentro da parede.
• Carregue apenas ligeiramente na ferramenta. Se aplicar força demais sobre a ferramenta não aumentará a velocidade de perfuração mas diminuirá o desempenho da ferramenta e poderá encurtar a sua vida útil.

PORTUGUÊS Antes da operação:

• Insira a broca indicada.
• Marque o ponto onde pretende executar um orifício. Ligar (ON) e desligar (OFF) (fig. A)
• Para pôr a máquina em funcionamento, prima o interruptor de velocidade variável. A pressao exercida sobre o interruptor de velocidade variável determina a velocidade de ferramenta. Operação de aparafusar
• Seleccione a rotação.
• Utilize a posição de baixa velocidade/torque elevado (selector de velocidades, posição I). Perfuração com percussão (fig. A)
• Seleccione o modo de percussão.
• Prima o interruptor “ON/OFF” (1).
• Caso necessário, prima o botão de bloqueio na posição ON (2) para uma operação contínua e liberte o interruptor “ON/OFF”. O botão de bloqueio na posição ON só funciona à velocidade máxima, rotação de avanço.
• Para parar a ferramenta, liberte o interruptor “ON/OFF”.
• Para parar a ferramenta quando esta se encontrar em operação contínua, prima brevemente o interruptor “ON/OFF” e volte a soltá-lo. Desligue sempre a ferramenta quando acabar de trabalhar e antes de desligar da rede. Perfuração rotativa (fig. A)
• Seleccione o modo de perfuração.
• Proceda como se descreve na secção dedicada a perfuração com percussão. Acessórios opcionais AVISO: dado que os acessórios, que não os disponibilizados pela DEWALT, não foram testados com este produto, a utilização de tais acessórios nesta ferramenta poderá ser perigosa. Para reduzir o risco de lesão, deverão utilizarse apenas os acessórios recomendados pela DEWALT com este produto. Consulte o seu revendedor para mais informações acerca dos acessórios adequados.

Manutenção A sua Ferramenta Eléctrica DEWALT foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta. Lubrificação A sua Ferramenta Eléctrica não precisa de lubrificação suplementar. Limpeza Conserve livres as aberturas de ventilação e limpe regularmente o corpo da máquina utilizando um pano macio. Protecção do meio ambiente Recolha em separado. Não deve deitar este produto fora juntamente com o lixo doméstico normal. Caso chegue o momento em que um dos seus produtos DEWALT precise de ser substituído ou decida desfazer-se do mesmo, não o deite fora juntamente com o lixo doméstico. Torne este produto disponível para uma recolha em separado. A recolha em separado de produtos e embalagens utilizados permite que os materiais sejam reciclados e reutilizados. A reutilização de materiais reciclados ajuda a evitar a poluição ambiental e a reduzir a procura de matérias-primas. Os regulamentos locais poderão providenciar a recolha em separado de produtos eléctricos junto das casas, em lixeiras municipais ou junto dos fornecedores ao adquirir um novo produto. PORTUGUÊS A DEWALT oferece um serviço de recolha e reciclagem de produtos DEWALT que tenham atingido o fim das suas vidas úteis. Para usufruir deste serviço, entregue o seu produto em qualquer agente de reparação autorizado que o irá recolher em nosso nome. Para verificar a localização do agente de reparação mais próximo de si contacte o escritório local da DEWALT no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da DEWALT e os dados completos dos nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com GARANTIA

• 30 DIAS SEM RISCO SATISFAÇÃO GARANTIDA • Se necessitar de manutenção ou assistência para a sua ferramenta DEWALT nos 12 meses após a sua compra, estes serviços serão prestados gratuitamente num Centro de Assistência Técnica autorizado DEWALT. Deverá ser feita prova de compra. Este serviço inclui mão-de-obra e peças sobressalentes para ferramentas eléctricas. Exclui acessórios.
• UM ANO DE ASSISTÊNCIA GRATUITA • Se necessitar de manutenção ou assistência para a sua ferramenta DEWALT nos 12 meses após a sua compra, estes serviços serão prestados gratuitamente num Centro de Assistência Técnica autorizado DEWALT. Deverá ser feita prova de compra. Este serviço inclui mão-de-obra e peças sobressalentes para ferramentas eléctricas. Exclui acessórios.
• UM ANO DE GARANTIA COMPLETA • Se o seu produto DEWALT se avariar por defeito de montagem ou de material, durante os 12 meses após a data de compra, garantimos a substituição de todas as peças defeituosas sem encargos ou, se preferir, substituímos a unidade sem encargos, desde que:
• o produto não tenha sido utilizado de forma indevida;
• não tenham sido efectuadas eventuais reparações por pessoal não autorizado;
• seja apresentada prova de compra. Esta garantia é concedida como um benefício adicional e é um acréscimo aos direitos legais dos consumidores. Para a localização do Centro de Assistência Técnica DEWALT mais próximo, queira utilizar o número de telefone aplicável, que poderá encontrar no verso deste manual. Como alternativa, encontrará uma lista de Centros de Assistência Técnica DEWALT e todas as informações sobre o nosso serviço pós-venda disponíveis na Internet em: www.2helpU. com.
