MANUAL DE UTILIZADOR BLACK & DECKER BS20EK BLACK & DECKER

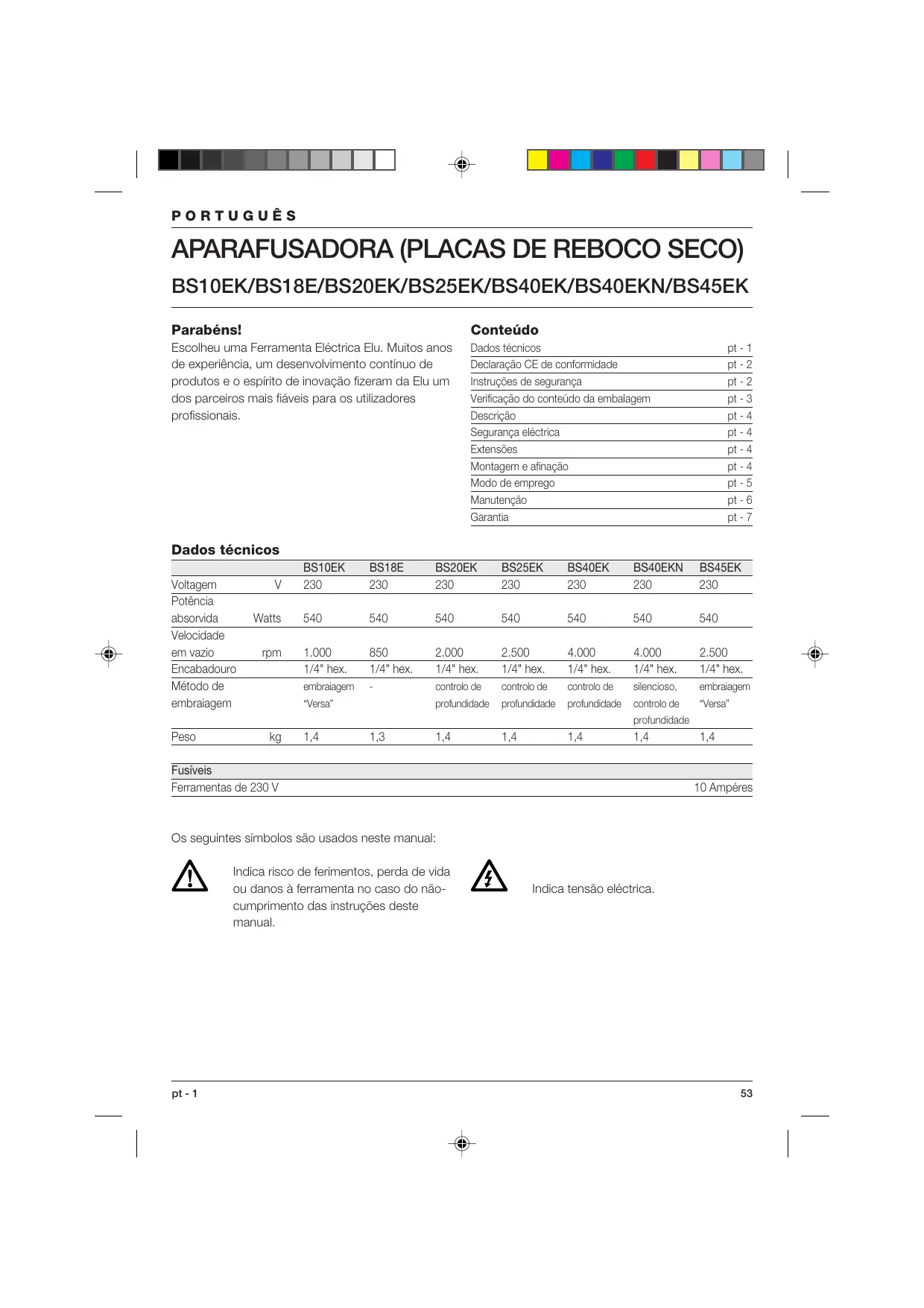

Caracteristicas técnicas

Escolheu uma Ferramenta Eléctrica Elu. Muitos anos Dados técnicos pt-1

de experiëncia, um desenvolvimento continuo de Declaragäo CE de conformidade pt-2

produtos e o espirito de inovaçäo fizeram da Elu um instruçôes de segurança pi-2

dos parceiros mais fläveis para os utilizadores Verficaçäo do conteüdo da embalagem pt-3

profissionais. Descriçäo pt-4 Segurança eléctrica pt-4 Extensôes pt-4 Montagem e afnaçäo pt-4 Modo de emprego pt-5 Manutençäo pt-6 Garantia pt-7

Encabadouro 1/4" hex. 1/4" hex. 1/4" hex. 1/4" hex. 1/4" hex. 1/4" hex. 1/4" hex.

Método de embraiagem controlode controlode contoobde Slencioso, embraagem

embraiagem “Versa” profundidade profundidade profuncidade control de “Versa” profundidade

Peso kg 14 1,3 14 14 14 14 14

Os seguintes simbolos säo usados neste manual:

Para mais informaçôes, quieira consultar à Elu no endereço abaixo ou a parte de träs do presente manual

Fjunto ao ouvido do operador

Valor médio quadrätico ponderado em frequência de aceleraçäo conforme à EN 50144:

Quando usar Ferramentas Eléctricas, cumpra sempre os regulamentos de segurança aplicäveis no seu pais para reduzir o risco de incêndio, de choque eléctrico e de ferimentos. Leia as seguintes instruçôes de segurança antes de tentar utilizar este produto. Guarde estas instruçôes!

1 Mantenha a ârea de trabalho arrumada As mesas e äreas de trabalho desarumadas podem provocar ferimentos.

2 Cuide do ambiente da ärea de trabalho Näo exponha Ferramentas Eléctricas à humidade. llumine bem as âreas de trabalho. Näo utiize Ferramentas Eléctricas em presença de liquidos ou gases inflamäveis.

3 Tenha cuidado com os choques eléctricos Evite o contacto directo com superficies ligadas à terra (p.ex. tubos, radiadores, fogôes, frigorificos). Nos casos de serviço sob condiçes extremas (tais como humidade elevada, execuçäo de soldadura, etc.) a segurança eléctrica pode ser aumentada intercalando-se um transformador de separaçäo ou um disjuntor de corrente de defeito (FI)

4 Mantenha as crianças afastadas Näo deixe as crianças tocarem na ferramenta nem no cabo de extensäo. As crianças com menos de 16 anos de idade devem ser vigiadas.

5 Cabos para uso exterior Quando as ferramentas se utiizarem no exterior, empregue sempre cabos previstos para uso no exterior.

6 Guarde as ferramentas que näo estiverem a ser utilizadas Quando nâo forem utlizadas as Ferramentas Eléctricas, estas devem de ser guardadas num sitio seco, fechado à chave e fora do alcance das crianças.

7 Vista-se de maneira apropriada Näo use vestuärio largo nem jéias porque podem prender-se numa peça môvel.

Quando se trabalha no exterior, é de aconselhar © uso de luvas de borracha e de calçado antiderrapante. Cubra o cabelo se tiver cabelo comprido.

8 Utilize éculos de protecçäo Utiize também uma méscara no caso de os trabalhos produzirem p6.

9 Tenha cuidado com o ruido Tome medidas de protecçäo apropriadas se o nivel do ruido exceder 85 dB(A).

10 Segure firmemente as peças a trabalhar Utiize grampos ou um tomo para segurar as peças de trabalho. É mais seguro e permite manter as duas mâos livres para trabalhar.

11 Verifique a sua posiçäo Mantenha sempre o equilibrio.

12 Evite arranques acidentais Nâo transporte uma ferramenta ligada à rede com o dedo colocado no interruptor.

Verifique se o interruptor est desligado ao ligar a ferramenta à rede.

13 Esteja atento Dé atençäo ao que vai fazendo. Trabalhe com precauçäo. Näo utilize ferramentas quando estiver cansado.

14 Desligue a ferramenta Desligue e espere até a ferramenta parar completamente antes de a deixar sem vigiläncia. Tire a ficha da tomada quando a ferramenta nâo estiver a ser utiizada, antes de proceder à manutençäo ou à substituiçäo de acessérios.

15 Tire as chaves de aperto Verifique sempre se as chaves de aperto foram retiradas da ferramenta antes de a utilzar.

16 Empregue as ferramentas apropriadas Neste manual indicam-se as aplicaçôes da ferramenta. Näo force pequenas ferramentas ou acessérios para fazer o trabalho duma ferramenta forte. A ferramenta trabalharä melhor e de uma maneira mais segura se for utiizada para o efeito indicado.

AVISO O uso de qualquer acessério ou o uso da prépria ferramenta, além do que é recomendado neste manual de instruçôes pode dar origem a risco de ferimento.

17 No force o cabo eléctrico Nunca transporte a ferramenta pelo cabo e nâo puxe pelo cabo para tirar a ficha da tomada. Proteja o cabo contra o calor e evite o contacto com éleo e objectos cortantes.

18 Cuide das suas ferramentas com atençäo Para uma maior rentabiidade, mantenha as ferramentas sempre afinadas e limpes.

Cumpra as instruçôes relativas à manutençäo e substituiçäo dos acessérios. Verfique regularmente os cabos da ferramenta e, no caso de estes estarem daniicados, mande-os consertar a um Centro de Assistência Técnica Elu Verfique periodicamente os cabos de extensäo e substitua-os se estiverem danificados. Mantenha os comandos secos, Impos e sem éleo ou gordura.

19 Verifique as peças danificadas Antes de utilzar a ferramenta, verifique cuidadosamente se esta apresenta sinais de danos de modo a assegurar um bom funcionamento e a obtençäo do resultado desejado. Verifique o bom alinhamento e fixaçäo das peças môveis e confirme a ausência de ruptura das peças. Verifique ainda se a montagem foi bem feita ou se existe qualquer outra condiçäo que possa impedir que a ferramenta funcione bem. Mande consertar ou substituir os dispositivos de protecçäo ou outras peças danificadas conforme as instruçôes. Näo utilze a ferramenta se o interruptor nâo estiver a funcionar. Mande substituir o interruptor num Centro de Assisténcia Técnica Elu.

20 Mande consertar a sua ferramenta por um Centro de Assisténcia Técnica Elu Esta Ferramenta Eléctrica estä conforme às regulamentaçôes de segurança que Ihe dizem respeito. Para evitar qualquer perigo, a reparaçäo de ferramentas eléctricas deverä estar exclusivamente a cargo de técnicos qualicados.

Verificaçäo do conteüdo da embalagem À embalagem contém: 1 Aparafusadora BS10EK/BS18E/BS20EK/BS25EK/BS45EK ou 1 Aparafusadora placas de reboco seco BS40EK/BS40EKN 1 Caixa de transporte (apenas modelos K) 1 Manual de instruçôes 1 Vista dos componentes destacados

+ Verifique se a ferramenta, as peças ou os acessérios apresentam sinais de danos que possam ter ocorrido durante o transporte.

PORTUGUËS Descriçäo (fig. A) A sua aparafusadora BS20EK/BS25EXK foi concebida para aplicaçôes profissionais de aparafusamento e para ser utilizada como chave de porcas. A sua aparafusadora placas de reboco seco BS40EK/BS40EKN foi concebida para colocar fixadores de placas de reboco seco através destas em estruturas de madeira ou de metal. A sua aparafusadora BS10EK/BS18E/BS45EK foi concebida para aplicaçôes profissionais de aparafusamento.

Embraiagem Esta chave de fenda esté equipada com uma embraiagem: o eixo no roda até que se faça pressäo sobre o parafuso. Estes parafusos podem ser colocados no ponta de aparafusar mesmo que o berbequim esteja em funcionamento.

O motor eléctrico foi concebido para uma ünica tensäo. Verifique sempre se a tensäo da rede corresponde à voltagem indicada na placa de identificaçäo.

A sua ferramenta Elu tem duplo isolamento em conformidade com o estipulado na norma EN 50144,

näo sendo, por isso, necessäria uma ligaçäo à terra

Substituiçäo do cabo ou ficha Ao substituir o cabo ou ficha, elimine-os de forma segura: uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente.

Se fôr necessärio um fio de extensäo, use um cabo especial, conveniente para a corrente desta ferramenta (Veja os dados técnicos). À dimensäo minima do condutor é 1,5 mm°. No caso de se usar uma bobina, desenrole o cabo todo.

Colocar as pontas de aparafusar de 1/4" hex. A sua aparafusadora Elu tem um encabadoro de 1/4" hexagonal. À ponta est retida no eixo por meio duma bola e uma mola, a qual recai numa ranhura na haste da ponta de aparafusar.

Antes da montagem de acessérios e da afinaçäo retire sempre a ficha da tomada.

BS20EK/BS25EK/BS40EK/BS40EKN (fig. B)

+ Retire o colar (4), puxando-o para a frente.

+ Seleccione o accessério necessärio (ambos os modelos) e o localizador de profundidace correspondente (5), ao utiizar uma chave de porcas (BS20EK/BS25EK).

Para colocar o accessério (por exemplo,

um suporte para pontas ou uma chave de porcas) 7), empurre-o para dentro do suporte (8) até dar um estalido, indicando que est no lugar.

Bata levemente, se necessärio.

Para retirar o accessôrio puxe-o para fora do suporte, utiizando um alicate.

Coloque novamente o colar (4), alinhando as nervuras (9) no interior do colar (4) com os entalhes (10) na caixa da embraiagem, e coloque © colar até dar um estalido, indicando que estä no lugar.

BS10EK/BS45EK (fig. A) + Puxe o retentor de esferas (5) para a frente e segure-0. + Insira o accessério + Liberte o retentor de esferas.

| NIET © CEE TIM PORTUGUËS BS20EK/BS25EK/BS40EK/BS40EKN - Colocaçäo da guia de profundidade (fig. C) A possibilidade de mediçäo da profundidade oferece as seguintes vantagens:

- a profundidade escolhida permite colcocar parafusos em série de uma forma répide ficando as cabecas do parafuso colocadas todas à mesma altura

- os parafusos com anihas de vedaçäo executados correctamente, de forma que näo se dâo fugas

A execuçäo da profundidade é determinada pela posiçäo do localzador da profundidade (5).

em relaçäo à cabeça do parafuso.

Os simbolos no colar indicam como regular a profundidade de aparafusamento.

+ Rode o colar no sentido dos ponteiros do relégio para aumentar a profundidade de aparafusamento.

+ Rode o colar no sentido conträrio ao dos ponteiros do relégio para diminuir a profundidade de aparafusamento.

BS20EK/BS25EK - Ao utilizar uma chave de porcas

+ Para parafusos com anilhas de vedaçäo, rode o colar de ajustamento até a extermidade da chave de porcas estar nivelada com a extermidade do localizador de profundidade. Se necessärio, rode o colar até a chave de porcas ficar reentrante em aproximadamente 2 mm dentro do localizador de profundidade. Ver, também, as especificaçôes do fabricante de parafusos quanto às regulaçôes das anihas de vedaçäo adequadas em diferentes aplicaçôes. Goloque um parafuso numa peça velha e verifique a distäncia entre a ana e o material. Rode o colar (4) no sentido conträrio ao dos ponteiros do relégio, ou no sentido dos ponteiros do relégio, para diminuir, ou aumentar, a profundidade de aparafusamento, conforme for necessärio. Goloque outro parafuso e reajuste o colar (4) até a posiçäo desejada.

BS20EK/BS25EK - Recolocaçäo do localizador da profundidade (fig. D)

Este modelo é fomecido com dois localizadores de profundidade (5) para acomodardiferentes pontas,

suportes, casquihos e adaptadores.

+ Puxe o conjunto do colar para fora da ferramenta.

+ Segure o localizador de profundidade (5) e desaperte o colar (4)

+ Retire o localzador da profundidade (5).

+ Para tomar a montar, proceda na ordem inversa.

Regular a força de aperto (fig. A)

Este model permite regular a força de aperto para uma grande gama de parafusos.

+ Para aumentar a força de aperto, rode o colar de ajustamento da força de aperto (4) no sentido conträrio ao dos ponteiros do relégio.

+ Para diminuir a força de aperto, rode o colar de ajustamento da força de aperto (4) no sentido dos ponteiros do relégio.

+ Goloque um parafuso numa peça velha e verifique se est correctamente aparafusado.

+ Se a embraïagem ressaltar inesperadamente {por exemplo, quando se encontra um n6 na madeira), simplesmente aumente a pressäo sobre a ferramenta.

Determinaçäo do sentido da rotaçäo (fig. E) + Para seleccionar a rotaçäo, utlize o selector de sentido de rotaçäo (3) (ver setas na ferramenta).

+ Para aperto das porcas (BS20EK/BS25EK) utiize sempre o localzador de profundidade correcto (5).

+ Para pôr a mquina em funcionamento, prima o interruptor de velocidade variävel (1). À pressao exercida sobre o interruptor de velocidade variävel determina a velocidade de ferramenta.

Espere sempre que o motor deixe de funcionar completamente antes de mudar a direcçäo de rotaçäo.

Cumpra sempre as instruçôes de segurança e os regulamentos aplicäveis.

+ Para parar a ferramenta quando esta se encontrar em operaçäo continua, prima brevemente o interruptor “ON/OFF” e volte a solté-lo. Desligue sempre a ferramenta quando acabar de trabalhar e antes de desligar da rede.

Segurar a ferramenta (fig. F) + Para obter os melhores resultados, mantenha a aparafusar na mâo directamente em Iinha com o parafuso e carregue no interruptor da velocidade

variävel com um ou dois dedos da mäo.

Isto reduz a possibilidade de que o parafuso salte da ponte de aparafusar, quando faça força. Para enroscar o parafuso, coloque-o ponte de aparafusar, carregue o interruptor da velocidade variével e insira o parafuso na peça com um movimento suave e continuo. Quando o parafuso estiver assente, ouvirä um sinal sonoro vindo da parte da frente da ferramenta para indicar que a embraiagem estä desengatada.

Encontrarä disponiveis como opçäo diversos tipos de pontas sextavadas de 1/4", suportes, chaves e adaptadores. Para mais informaçôes sobre os acessérios apropriados, consulte o seu Revendedorautorizado.

A sua Ferramenta Eléctrica Elu foi concebida para funcionar durante muito tempo com um minimo de manutençâäo. O funcionamento satisfatério continuo depende de bons cuidados e limpeza regular da ferramenta.

NA Lubrificaçäo A sua Ferramenta Eléctrica näo precisa de lubrificaçäo suplementar.

EN Limpeza Consenve livres as aberturas de ventilaçäo e limpe regularmente o corpo da mäquina utlizando um pano macio.

BS40EK/BS40EKN + Retire regularmente a posira das placas de reboco seco da caixa da embraiagem, utilzando ar comprimido. Para efectuar esta operaçäo, retire o localizador de profundidade e o colar de ajustamento.

Ferramentas indesejadas e o ambiente Leve a sua ferramenta velha a um Centro de Assistência Técnica Elu onde ela serä eliminada de um modo seguro para o ambiente.

Serviços Pés-Venda Elu

Todas as Ferramentas Eléctricas Elu säo devidamente testadas antes de deixar a fébrica.

Se näo estiver completamente satisfeito com a sua ferramenta Elu, contacte um Centro de Assisténcia Técnica Elu. Apresente a sua reclamaçäo, juntamente com a méquina completa, bem como a factura de compra e ser- Ie 4 apresentada a melhor soluçäo.

+ UM ANO DE GARANTIA +

Se o seu produto Elu se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituiçäo de todas as peças defeituosas sem encargos desde que:

+ O produto nâo tenha sido mal usado. Eventuais reparaçôes näo tenham sido efectuadas por pessoas estranhas aos Centro de Assisténcia Técnica Elu:

Se apresente prova da data de compra.

Portugal Eu Tel 468 7519/7618
