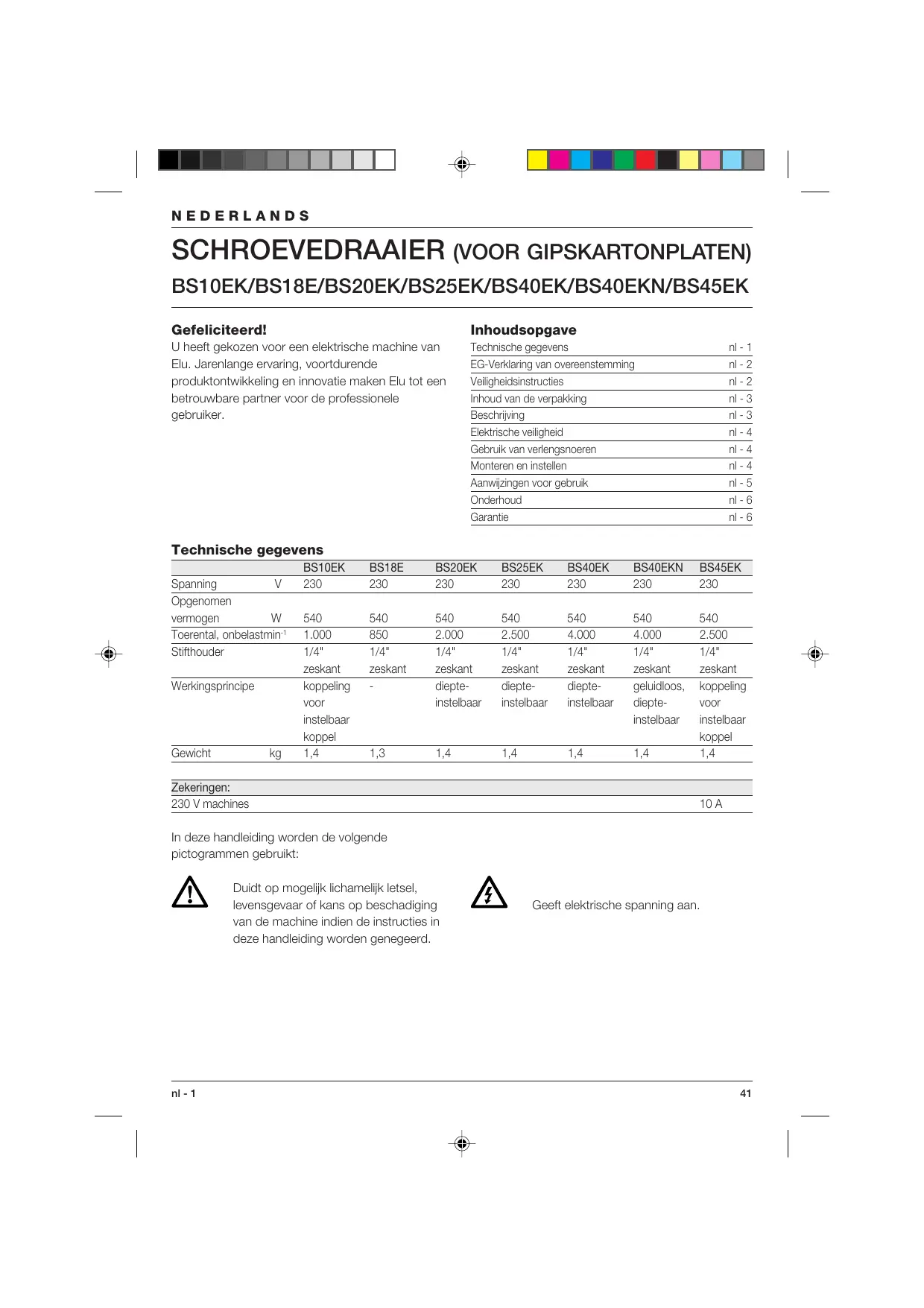

BS10EK/BS18E/BS20EK/BS25EK/BS40EK/BS40EKN/BS45EK Gefeliciteerd! Inhoudsopgave

U heeft gekozen voor een elektrische machine van Technische gegevens ni

Elu. Jarenlange ervaring, voortdurende EG-Verklaring van overeenstemming ni-2

produktontwikkeling en innovatie maken Elu tot een Veligheïdsinstructies ni-2

betrouwbare pariner voor de professionele inhoud van de verpakking ni-8

gebruiker. Beschrping n-3 Elekirische veligheid ni-4 Gebruik van verlengsnoeren ni-4 Monteren en instelen ni-4 Aanwizingen voor gebruik n-5 Onderhoud ni-6 Garantie n-6

Werkingsprincipe Koppelng - depte dieplæ dipl geluidioos, Kkoppelng voor instelbaar instelbaar instelbaar diepte- voor instelbaar instelbaar instelbaar koppel koppel

Gewicht Kg 14 T3 14 14 T4 14 T4

230 V machines 10 A In deze handleiding worden de volgende pictogrammen gebruikt:

A Duidt op mogelik lichameljk letsel, VAN levensgevaar of kans op beschadiging Geeft elektrische spanning aan. van de machine indien de instructies in deze handleiding worden genegeerd

BS40EKN/BS45EK Elu verklaart dat deze elektrische machines in overeenstemming zijn met: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144,

EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Neem voor meer informatie contact op met Elu, zie het adres hieronder of op de achterkant van deze handleiding.

Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 89/392/EEG, gemeten volgens EN 50144:

BSI0EK _BSI8E BS20EK BS25EK BS40EK BS40EKN BS45EK L, G@œlidsuj dB 740 740 740

D, Cœuidsemogen) dBA] 830 830 880

* op de werkplek A Neem de vereiste maatregelen voor

gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijalt

Gewogen kwadratische gemiddelde waarde van de versneling overeenkomstig EN 50144:

ES10EK _BSI8E BS20EK BS25EK BS40EK BS40EKN BS45EK

Elu International, Richard-Klinger-StraBe 40, D-65510, Idstein, Duitsland

Veiligheidsinstructies

Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende heidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken.

Bewaar deze instructies zorgvuldig!

1 Zorg voor een opgeruimde werkomgeving Een rommelige werkomgeving Ieidt tot ongelukken.

2 Houd rekening met omgevingsinvioeden Stel elektrische machines niet bloot aan vocht. Zorg dat de werkomgeving goed is verlicht. Gebruik elektrische machines niet in de buurt van brandbare vloeistoffen of gassen.

3 Voorkom een elektrische schok Vermijd lichamelik contact met geaarde voorwerpen (bi. buizen, radiatoren, fomuizen en koelkasten). Onder extreme werkomstandigheden bi. hoge vochtigheid, ontwikkelng van metaalstof, enz.) kan de elektrische veligheid door een scheidingstranstommator of een aardlek-(F1-) schakelaar voor te schakelen, verhoogd worden.

4 Houd kinderen uit de buurt Laat andere personen niet aan de machine of het verlengsnoer komen. Onder 16 jaar is supervisie verplicht.

5 Verlengsnoeren voor gebruik buitenshuis Gebruik buitenshuis uitsluitend voor dit doel goedgekeurde en als zodanig gemerkte verlengsnoeren.

6 Berg de machine veilig op Berg niet in gebruik zinde elektrische machines op in een droge, afgesloten ruimte, buiten het bereik van kinderen.

7 Draag geschikte werkkleding Draag geen wide kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubber werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen.

8 Draag een veiligheidsbril Gebruik ook een gezichts- of stofmasker bij werkzaamheden waarbij stofdeelties of spanen vrikomen.

9 Let op de maximum geluidsdruk Neem voorzorgsmaatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB{A) overschridt.

10 Klem het werkstuk goed vast Gebruik kemmen of een bankschroëf om het werkstuk te fixeren. Dit is veilger, bovendien kan de machine dan met beide handen worden bediend

11 Zorg voor een veilige houding Zorg altid voor een juiste, stabiele houding,

12 Voorkom onbedoeld inschakelen Draag een op het net aangesloten machine niet met de vinger aan de schakelaar. Laat de schakelaar los wanneer u de stekker in het stopcontact steekt.

13 Blijf voortdurend opletten Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent

14 Trek de stekker uit het stopcontact Schakel de stroom uit en wacht totdat de machine volledig stil staat voordat u deze achterlaat. Trek de stekker uit het stopcontact wanneer u de machine niet gebruikt, tijdens onderhoud of bi het vervangen van accessoires.

15 Verwijder sleutels of hulpgereedschappen Gontroleer véér het inschakelen altid of sleutels en andere hulpgereedschappen zin verwiderd

16 Gebruik de juiste machine Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Waarschuwing! Gebruik ter voorkoming van lichamelik letsel uitsluitend de in deze gebruiksaanwizing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel

17 Gebruik het snoer niet verkeerd Draag de machine nooit aan het snoër. Trek niet aan het snoer om de stekker uit het stopcontact te venwideren. Houd het snoër uit de buurt van warmtebronnen, olie en scherpe randen.

18 Onderhoud de machine met zorg Houd de machine schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires.

Controleer regelmatig het snoër en laat dit bi beschadigingen door een erkend Elu Service- center repareren. Controleer het verlengsnoer regelmatig en vervang het in geval van beschadiging. Houd de bedieningsorganen droog en vri van olie en vet.

19 Controleer de machine op beschadigingen Controleer de machine véér gebruik zorgvuldig op beschadigingen om er zeker van te zin dat deze naar behoren zal functioneren Controleer of de bewegende delen niet klemmen, verdraaid of gebroken zin. Ga na of de accessoires en hulpstukken correct zin gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan. Ga bi vervanging of reparatie van beschadigde vellgheidsinrichtingen of defecte onderdelen te werk zoals aangegeven Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar vervangen door een erkend Elu Service-center.

20 Wendt u voor reparaties tot een erkend Elu Service-center Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften.

Ter voorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd

Inhoud van de verpakking De verpakking bevat: 1 Schroevedraaier BS20EK/BS25EK of 1 Schroevedraaier voor gipskartonplaten BS40EK/BS40EKN 1 Universele schroevedraaier BS10EK/BS18E/BS45EK 1 Transportkoffer (alleen voor K-modellen) 1 Handieiding 1 Onderdelentekening

+ Controleer de machine, losse onderdelen en accessoires op transportschade.

+ Lees deze handieiding rustig en zorgvuldig door voordat u met de machine gaat werken.

Beschrijving (fig. A)

Uw BS20EK/BS25EK schroevedraaier is ontworpen voor het professionel indraaien van schroeven of moeren.

NEDERLANDS Uw BS40EK/BS40EKN schroevedraaier voor gipskartonplaten is ontworpen voor het schroeven van spaanplaatschroeven in gipskartonplaten op een regelwerk van timmerhout of metaal. Uw BS10EK/BS18E/BS45EK schroevedraaier is ontworpen voor professionel gebruik. 1 Schakelaar voor elektronisch regelbaar toerental 2 Blokkeerknop 8 L/R-schakelaar 4 Kraag voor insteling van de schroefdiepte (BS20EK/BS25EK/BS40EK/BS40EKN) 4 Kraag voor insteling van het koppel (BS10EK/BS45EK) 5 Opzetstuk (BS20EK/BS25EK/BS40EK/BS40EKN) 5 Kogelhouder (BS10EK/BS45EK) 6 Riemkiem

Deze schroevedraaier is uitgerust met een ontkoppelbare, niet-meedraaiende spindel:

de spindel draait pas wanneer druk op de machine word uitgeoefend. Hierdoor kunnen schroeven op de schroevedraaierstift worden geplaatst terwil de motor draait.

Elektrische veiligheid

De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controleer altild of uw netspanning overeenkomt met de waarde op het typeplaatje.

Uw Elu-machine is dubbel geisoleerd overeenkomstig EN 50144; een aarddraad is dan ook niet nocig.

Vervangen van het snoer of de stekker Als de stekker of het snoer wordt vervangen, moët de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Wanneer een verlengsnoer wordt gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm°. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

Monteren en instellen

Plaatsen en verwideren van 1/4" zeskantige stiften en adaptors

Uw Elu schroevedraaier werkt met 1/4" zeskantige stiften en adaptors die in de spindel op hun plaats worden gehouden dankzi een verende kogel die in de groef van de betreffende stifthouder of adaptor vastkikt.

Haal véér het monteren en instellen altid de stekker uit het stopcontact.

BS20EK/BS25EK/BS40EK/BS40EKN (fig. B)

+ Verwijder de kraag (4) door deze naar voren te trekken

+ Kies het gewenste hulpstuk (alle modellen) en bipassende opzetstuk (5) wanneer u een mosrenaanzetter gebruikt (BS20EK/BS25EK).

+ Druk het nieuwe huipstuk (biiv. een stifthouder of moerenaanzetter) (7) in de houder (8) totdat het vastkikt. Tik er indien nodig voorzichtig met een hamer op.

+ Trek het hulpstuk met behulp van een niptang uit de houder.

+ Plaats de kraag (4) terug door de ribben (9) aan de binnenzide van de kraag (4) tegenover de uitsparingen (10) in de houder te plaatsen en kik de kraag weer vast.

BS10EK/BS45EK (fig. A) + Trek de kogelhouder (5) naar voren en houd deze vast. + Plaats het hulpstuk in de houder. + Laat de kogelhouder los.

Vervangen van de schroevedraaierstit (fig. À & B) + Trek de schroevedraaierstift (11) eenvoudigweg uit de houder. Gebruik hiertoe eventueel een niptang.

BS20EK/BS25EK/BS40EK/BS40EKN - Instellen van de schroefdiepte (fig. C) De instelbare schroefdiepte biedt de volgende voordelen: - de eenmaal ingestelde schroefdiepte biift gehandhaafd waardoor maximale stabiliteit is verzekerd

- schroeven met afdichtingstingen worden op correcte wize aangebracht waardoor lekkages worden voorkomen

De schroefdiepte wordt bepaald door de stand van het

opzetstuk (5) ten opzichte van de schroevedraaierstif,

de adaptor of de moerenaanzetter.

Zie de symbolen op de kraag voor insteling van de

+ Draai de kraag rechtsom om de schroef dieper in het materiaal te draaien

+ Draai de kraag linksom om de schroef minder diep in het materiaal te draaien.

BS20EK/BS25EK - Wanneer u een moerenaanzetter gebruikt

+ Voor schroeven met afdichtingsringen draait u de instekraag totdat het uiteinde van de moerenaanzetter gelijk is met het uiteinde van het opzetstuk. Indien nodig, draait u de kraag totdat de moerenaanzetter ongeveer 2 mm in het opzetstuk is verzonken. Ga hierbi uit van de door de schroevenfabrikant opgegeven specificaties aangaande de juiste instelingen voor afdichtingsringen voor verschillende toepassingen. + Draai een schroef in een stukje afvalmateriaal en controleer de afstand tussen de afdichtingsring en het materiaal. Draai, naar behoefte, de kraag (4) links- of rechtsom om de schroef minder diep resp. dieper in het material te draaien: + Draai nogmaals een schroef in en stel de kraag (4)

bij totdat de gewenste schroefdiepte is bereikt.

BS20EK/BS25EK - Vervangen van het opzetstuk (fig. D) Dit model wordt met twee opzetstukken (5) geleverd, zodit er verschillende stiften, houders, doppen en adaptors op passen. + Trek het kraagstuk van de machine. + Houd het opzetstuk (5) vast en draai de kraag (4) los. + Vervang het opzetstuk (5). + Het weer in elkaar zetten gebeurt in omgekeerde volgorde.

BS10EK/BS45EK - Instellen van het koppel (fig. A) Bij dit model kunt u het koppel instellen voor vel verschillende schroeven. + Draai de kraag (4) linksom om het koppel te vergroten. + Draai de kraag (4) rechtsom om het koppel te verkleinen + Draai een schroef in een stuk afvalmateriaal en controleer of de schroef goed is vastgedraaid. + Als de koppelng onverwachts ontkoppelt (bivoorbeeld bij een knoest), ofen dan gewoon meer druk uit op de machine.

Instellen van de draairichting (fig. E) + Kies rechtsom of Inksom draaïen met behulp van de L/R-schakelaar (8) (zie de pillen op de machine)

Wizig de draairichting uitsluitend als de machine volledig stistaat.

Aanwijzingen voor gebruik

Indraaien van schroeven of aanzetten van moeren (fig. A)

+ Kies de juiste stift voor de in te draaien schroëf (of moer)

+ Kies de draaïrichting zoals hierboven beschreven.

+ Gebruik altjd het juiste opzetstuk (5) voor het aanzetten van moeren (BS20EK/BS25EK)

+ Druk op de schakelaar (1) om de machine te starten. Het toerental van de machine wordt bepaald door de druk die op de schakelaar wordt uitgeoefend

+ Druk, indien gewenst, op de blokkeerknop (2) voor continu bedrif en laat de schakelaar voor elektronisch regelbaar toerental los. De blokkeerknop werkt alleen op volle snelheid, in de R- en in de L-stand.

+ Stop de machine door de schakelaar los te laten.

+ Schakel het continu bedrif uit door de schakelaar kort in te drukken en deze meteen weer los te laten. Schakel altid de machine uit wanneer het werk is beëindigd en voordat u de stekker uit het stopcontact haalt.

Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.

NEDERLANDS Vasthouden van de machine (fig. F) + Houd de schroevedraaier vast met uw hand in lin ten opzichte van de schroef en druk vervolgens met de pink en/of ringvinger op de schakelaar voor elektronisch regelbaar toerental. Dit geeft de beste resultaten en garandeert optimale grip van de stift op de schroef. Plaats de schroëf op de stift, op de adaptor of in de houder, druk op de schakelaar en draai de schroef zachtjes en met gelikmatige druk in het werkstuk. Als de schroef volledig is ingedraaid, hoort u een zacht zoemend geluid aan de voorkant van de machine dat aangeeft dat de vriloop automatisch is geactiveerd!

Diverse typen 1/4" zeskantige stiften, houders, doppen en adaptors zin als optie verkrigbaar. Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires.

Uw Elu-machine is ontworpen om gedurende lange: tid probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

NA Smering Uw machine heeft geen extra smering nodig

EN Reiniging Houd de ventilatiesieuven vrij en maak de behuizing regelmatig schoon met een zachte doëk

BS40EK/BS40EKN + Verwijder regelmatig met perslucht het stof van de gipskartonplaten uit de bithouder. Verwijder hiervoor het opzetstuk en kraag voor instellng van de schroefdiepte.

Gebruikte machines en het milieu Wanneer uw oude machine aan vervanging toe is, breng deze dan naar een Elu Service-center waar de machine op milieuvriendelike wize zal worden verwerkt.
