GEBRUIKSAANWIJZING BLACK & DECKER BS40EKN BLACK & DECKER

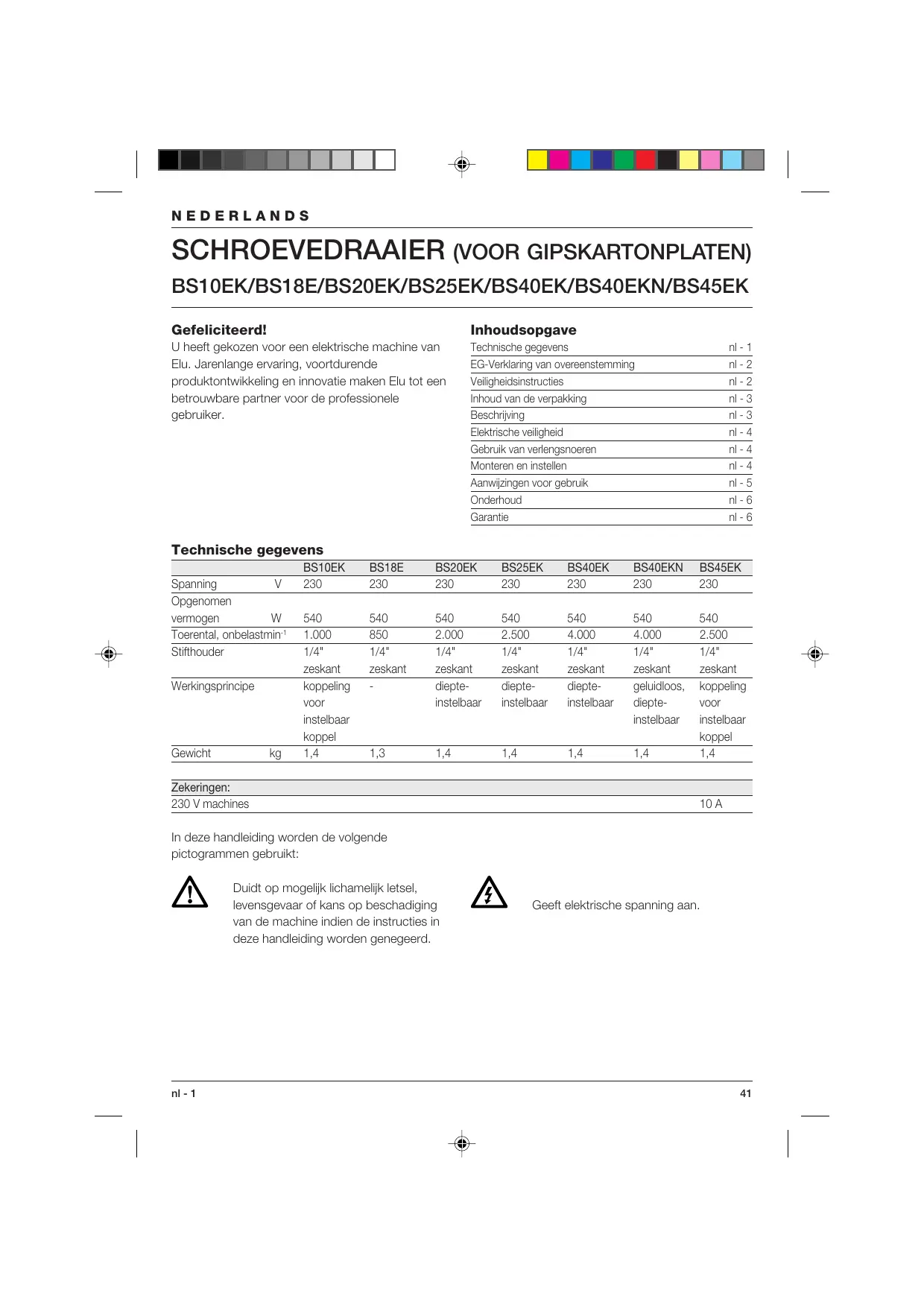

U heeft gekozen voor een elektrische machine van Elu. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken Elu tot een betrouwbare partner voor de professionele gebruiker.

Technische gegevens EG-Verklaring van overeenstemming Veiligheidsinstructies Inhoud van de verpakking Beschrijving Elektrische veiligheid Gebruik van verlengsnoeren Monteren en instellen Aanwijzingen voor gebruik Onderhoud Garantie

nl - 1 nl - 2 nl - 2 nl - 3 nl - 3 nl - 4 nl - 4 nl - 4 nl - 5 nl - 6 nl - 6

540 1.000 1/4" zeskant koppeling voor instelbaar koppel 1,4

540 4.000 1/4" zeskant geluidloos, diepteinstelbaar

540 2.500 1/4" zeskant koppeling voor instelbaar koppel 1,4

Zekeringen: 230 V machines

10 A In deze handleiding worden de volgende pictogrammen gebruikt: Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd.

Geeft elektrische spanning aan.

NEDERLANDS EG-Verklaring van overeenstemming

BS10EK/BS18E/BS20EK/BS25EK/BS40EK/ BS40EKN/BS45EK Elu verklaart dat deze elektrische machines in overeenstemming zijn met: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Veiligheidsinstructies Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig! Algemeen

Neem voor meer informatie contact op met Elu, zie het adres hieronder of op de achterkant van deze handleiding. Niveau van de geluidsdruk overeenkomstig 86/188/EEG & 89/392/EEG, gemeten volgens EN 50144:

BS10EK BS18E BS20EK BS25EK BS40EK BS40EKN

LWA (geluidsvermogen) dB(A) * op de werkplek

Neem de vereiste maatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt. Gewogen kwadratische gemiddelde waarde van de versnelling overeenkomstig EN 50144:

BS10EK BS18E BS20EK BS25EK BS40EK BS40EKN BS45EK < 2,5 m/s2 < 2,5 m/s2 < 2,5 m/s2

Director Engineering and Product Development Horst Großmann

Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Duitsland 42

1 Zorg voor een opgeruimde werkomgeving Een rommelige werkomgeving leidt tot ongelukken. 2 Houd rekening met omgevingsinvloeden Stel elektrische machines niet bloot aan vocht. Zorg dat de werkomgeving goed is verlicht. Gebruik elektrische machines niet in de buurt van brandbare vloeistoffen of gassen. 3 Voorkom een elektrische schok Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten). Onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een scheidingstransformator of een aardlek-(FI-) schakelaar voor te schakelen, verhoogd worden. 4 Houd kinderen uit de buurt Laat andere personen niet aan de machine of het verlengsnoer komen. Onder 16 jaar is supervisie verplicht. 5 Verlengsnoeren voor gebruik buitenshuis Gebruik buitenshuis uitsluitend voor dit doel goedgekeurde en als zodanig gemerkte verlengsnoeren. 6 Berg de machine veilig op Berg niet in gebruik zijnde elektrische machines op in een droge, afgesloten ruimte, buiten het bereik van kinderen. 7 Draag geschikte werkkleding Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubber werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen. 8 Draag een veiligheidsbril Gebruik ook een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen. nl - 2

NEDERLANDS 9 Let op de maximum geluidsdruk Neem voorzorgsmaatregelen voor gehoorbescherming wanneer de geluidsdruk het niveau van 85 dB(A) overschrijdt. 10 Klem het werkstuk goed vast Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend. 11 Zorg voor een veilige houding Zorg altijd voor een juiste, stabiele houding. 12 Voorkom onbedoeld inschakelen Draag een op het net aangesloten machine niet met de vinger aan de schakelaar. Laat de schakelaar los wanneer u de stekker in het stopcontact steekt. 13 Blijf voortdurend opletten Houd uw aandacht bij uw werk. Ga met verstand te werk. Gebruik de machine niet als u niet geconcentreerd bent. 14 Trek de stekker uit het stopcontact Schakel de stroom uit en wacht totdat de machine volledig stil staat voordat u deze achterlaat. Trek de stekker uit het stopcontact wanneer u de machine niet gebruikt, tijdens onderhoud of bij het vervangen van accessoires. 15 Verwijder sleutels of hulpgereedschappen Controleer vóór het inschakelen altijd of sleutels en andere hulpgereedschappen zijn verwijderd. 16 Gebruik de juiste machine Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel. 17 Gebruik het snoer niet verkeerd Draag de machine nooit aan het snoer. Trek niet aan het snoer om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen. 18 Onderhoud de machine met zorg Houd de machine schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires. nl - 3

Controleer regelmatig het snoer en laat dit bij beschadigingen door een erkend Elu Servicecenter repareren. Controleer het verlengsnoer regelmatig en vervang het in geval van beschadiging. Houd de bedieningsorganen droog en vrij van olie en vet. 19 Controleer de machine op beschadigingen Controleer de machine vóór gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze naar behoren zal functioneren. Controleer of de bewegende delen niet klemmen, verdraaid of gebroken zijn. Ga na of de accessoires en hulpstukken correct zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan. Ga bij vervanging of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven. Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar vervangen door een erkend Elu Service-center. 20 Wendt u voor reparaties tot een erkend Elu Service-center Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften. Ter voorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd.

Inhoud van de verpakking De verpakking bevat: 1 Schroevedraaier BS20EK/BS25EK of 1 Schroevedraaier voor gipskartonplaten BS40EK/BS40EKN 1 Universele schroevedraaier BS10EK/BS18E/BS45EK 1 Transportkoffer (alleen voor K-modellen) 1 Handleiding 1 Onderdelentekening • Controleer de machine, losse onderdelen en accessoires op transportschade. • Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken.

Beschrijving (fig. A) Uw BS20EK/BS25EK schroevedraaier is ontworpen voor het professioneel indraaien van schroeven of moeren. 43

NEDERLANDS Uw BS40EK/BS40EKN schroevedraaier voor gipskartonplaten is ontworpen voor het schroeven van spaanplaatschroeven in gipskartonplaten op een regelwerk van timmerhout of metaal. Uw BS10EK/BS18E/BS45EK schroevedraaier is ontworpen voor professioneel gebruik. 1 Schakelaar voor elektronisch regelbaar toerental 2 Blokkeerknop 3 L/R-schakelaar 4 Kraag voor instelling van de schroefdiepte (BS20EK/BS25EK/BS40EK/BS40EKN) 4 Kraag voor instelling van het koppel (BS10EK/BS45EK) 5 Opzetstuk (BS20EK/BS25EK/BS40EK/BS40EKN) 5 Kogelhouder (BS10EK/BS45EK) 6 Riemklem Spindel-vrijloop Deze schroevedraaier is uitgerust met een ontkoppelbare, niet-meedraaiende spindel; de spindel draait pas wanneer druk op de machine wordt uitgeoefend. Hierdoor kunnen schroeven op de schroevedraaierstift worden geplaatst terwijl de motor draait.

Elektrische veiligheid De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. Uw Elu-machine is dubbel geïsoleerd overeenkomstig EN 50144; een aarddraad is dan ook niet nodig. Vervangen van het snoer of de stekker Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren Wanneer een verlengsnoer wordt gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders moeten minimaal een doorsnede hebben van 1,5 mm2. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af. 44

Monteren en instellen Haal vóór het monteren en instellen altijd de stekker uit het stopcontact. Plaatsen en verwijderen van 1/4" zeskantige stiften en adaptors Uw Elu schroevedraaier werkt met 1/4" zeskantige stiften en adaptors die in de spindel op hun plaats worden gehouden dankzij een verende kogel die in de groef van de betreffende stifthouder of adaptor vastklikt. BS20EK/BS25EK/BS40EK/BS40EKN (fig. B) • Verwijder de kraag (4) door deze naar voren te trekken. • Kies het gewenste hulpstuk (alle modellen) en bijpassende opzetstuk (5) wanneer u een moerenaanzetter gebruikt (BS20EK/BS25EK). • Druk het nieuwe hulpstuk (bijv. een stifthouder of moerenaanzetter) (7) in de houder (8) totdat het vastklikt. Tik er indien nodig voorzichtig met een hamer op. • Trek het hulpstuk met behulp van een nijptang uit de houder. • Plaats de kraag (4) terug door de ribben (9) aan de binnenzijde van de kraag (4) tegenover de uitsparingen (10) in de houder te plaatsen en klik de kraag weer vast. BS10EK/BS45EK (fig. A) • Trek de kogelhouder (5) naar voren en houd deze vast. • Plaats het hulpstuk in de houder. • Laat de kogelhouder los. Vervangen van de schroevedraaierstift (fig. A & B) • Trek de schroevedraaierstift (11) eenvoudigweg uit de houder. Gebruik hiertoe eventueel een nijptang. BS20EK/BS25EK/BS40EK/BS40EKN Instellen van de schroefdiepte (fig. C) De instelbare schroefdiepte biedt de volgende voordelen: - de eenmaal ingestelde schroefdiepte blijft gehandhaafd waardoor maximale stabiliteit is verzekerd

NEDERLANDS - schroeven met afdichtingsringen worden op correcte wijze aangebracht waardoor lekkages worden voorkomen De schroefdiepte wordt bepaald door de stand van het opzetstuk (5) ten opzichte van de schroevedraaierstift, de adaptor of de moerenaanzetter. Zie de symbolen op de kraag voor instelling van de schroefdiepte. • Draai de kraag rechtsom om de schroef dieper in het materiaal te draaien. • Draai de kraag linksom om de schroef minder diep in het materiaal te draaien.

BS10EK/BS45EK - Instellen van het koppel (fig. A) Bij dit model kunt u het koppel instellen voor veel verschillende schroeven. • Draai de kraag (4) linksom om het koppel te vergroten. • Draai de kraag (4) rechtsom om het koppel te verkleinen. • Draai een schroef in een stuk afvalmateriaal en controleer of de schroef goed is vastgedraaid. • Als de koppeling onverwachts ontkoppelt (bijvoorbeeld bij een knoest), oefen dan gewoon meer druk uit op de machine.

BS20EK/BS25EK - Wanneer u een moerenaanzetter gebruikt • Voor schroeven met afdichtingsringen draait u de instelkraag totdat het uiteinde van de moerenaanzetter gelijk is met het uiteinde van het opzetstuk. • Indien nodig, draait u de kraag totdat de moerenaanzetter ongeveer 2 mm in het opzetstuk is verzonken. • Ga hierbij uit van de door de schroevenfabrikant opgegeven specificaties aangaande de juiste instellingen voor afdichtingsringen voor verschillende toepassingen. • Draai een schroef in een stukje afvalmateriaal en controleer de afstand tussen de afdichtingsring en het materiaal. • Draai, naar behoefte, de kraag (4) links- of rechtsom om de schroef minder diep resp. dieper in het materiaal te draaien. • Draai nogmaals een schroef in en stel de kraag (4) bij totdat de gewenste schroefdiepte is bereikt.

Instellen van de draairichting (fig. E) • Kies rechtsom of linksom draaien met behulp van de L/R-schakelaar (3) (zie de pijlen op de machine).

BS20EK/BS25EK Vervangen van het opzetstuk (fig. D) Dit model wordt met twee opzetstukken (5) geleverd, zodat er verschillende stiften, houders, doppen en adaptors op passen. • Trek het kraagstuk van de machine. • Houd het opzetstuk (5) vast en draai de kraag (4) los. • Vervang het opzetstuk (5). • Het weer in elkaar zetten gebeurt in omgekeerde volgorde.

Wijzig de draairichting uitsluitend als de machine volledig stilstaat.

Aanwijzingen voor gebruik Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften. Indraaien van schroeven of aanzetten van moeren (fig. A) • Kies de juiste stift voor de in te draaien schroef (of moer). • Kies de draairichting zoals hierboven beschreven. • Gebruik altijd het juiste opzetstuk (5) voor het aanzetten van moeren (BS20EK/BS25EK). • Druk op de schakelaar (1) om de machine te starten. Het toerental van de machine wordt bepaald door de druk die op de schakelaar wordt uitgeoefend. • Druk, indien gewenst, op de blokkeerknop (2) voor continu bedrijf en laat de schakelaar voor elektronisch regelbaar toerental los. De blokkeerknop werkt alleen op volle snelheid, in de R- en in de L-stand. • Stop de machine door de schakelaar los te laten. • Schakel het continu bedrijf uit door de schakelaar kort in te drukken en deze meteen weer los te laten. Schakel altijd de machine uit wanneer het werk is beëindigd en voordat u de stekker uit het stopcontact haalt. 45

NEDERLANDS Vasthouden van de machine (fig. F) • Houd de schroevedraaier vast met uw hand in lijn ten opzichte van de schroef en druk vervolgens met de pink en/of ringvinger op de schakelaar voor elektronisch regelbaar toerental. Dit geeft de beste resultaten en garandeert optimale grip van de stift op de schroef. • Plaats de schroef op de stift, op de adaptor of in de houder, druk op de schakelaar en draai de schroef zachtjes en met gelijkmatige druk in het werkstuk. Als de schroef volledig is ingedraaid, hoort u een zacht zoemend geluid aan de voorkant van de machine dat aangeeft dat de vrijloop automatisch is geactiveerd. Diverse typen 1/4" zeskantige stiften, houders, doppen en adaptors zijn als optie verkrijgbaar. Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires.

Onderhoud Uw Elu-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

Smering Uw machine heeft geen extra smering nodig.

Reiniging Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doek. BS40EK/BS40EKN • Verwijder regelmatig met perslucht het stof van de gipskartonplaten uit de bithouder. Verwijder hiervoor het opzetstuk en kraag voor instelling van de schroefdiepte.

Gebruikte machines en het milieu Wanneer uw oude machine aan vervanging toe is, breng deze dan naar een Elu Service-center waar de machine op milieuvriendelijke wijze zal worden verwerkt.

Elu dienst na verkoop Alle Elu elektrische machines worden grondig getest voor het verlaten van de fabriek. Indien zich desondanks defecten aan uw machine voordoen, informeer dan bij uw dealer of bij het Eluhoofdkantoor naar het adres van het dichtstbijzijnde Service-center (zie de achterzijde van deze handleiding). GARANTIE • 30 DAGEN “NIET GOED, GELD TERUG” GARANTIE •

Indien uw Elu elektrisch gereedschap om welke reden dan ook niet geheel aan uw verwachtingen voldoet, stuurt u het dan compleet zoals bij aankoop binnen 30 dagen terug naar Elu, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug. • 1 JAAR GARANTIE •

Mocht uw Elu elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van Elu, op voorwaarde dat: • het produkt niet foutief gebruikt werd • het produkt niet gerepareerd is door onbevoegden • het aankoopbewijs met daarop de aankoopdatum wordt overlegd
