MANUAL DE UTILIZADOR BLACK & DECKER BSA34 BLACK & DECKER

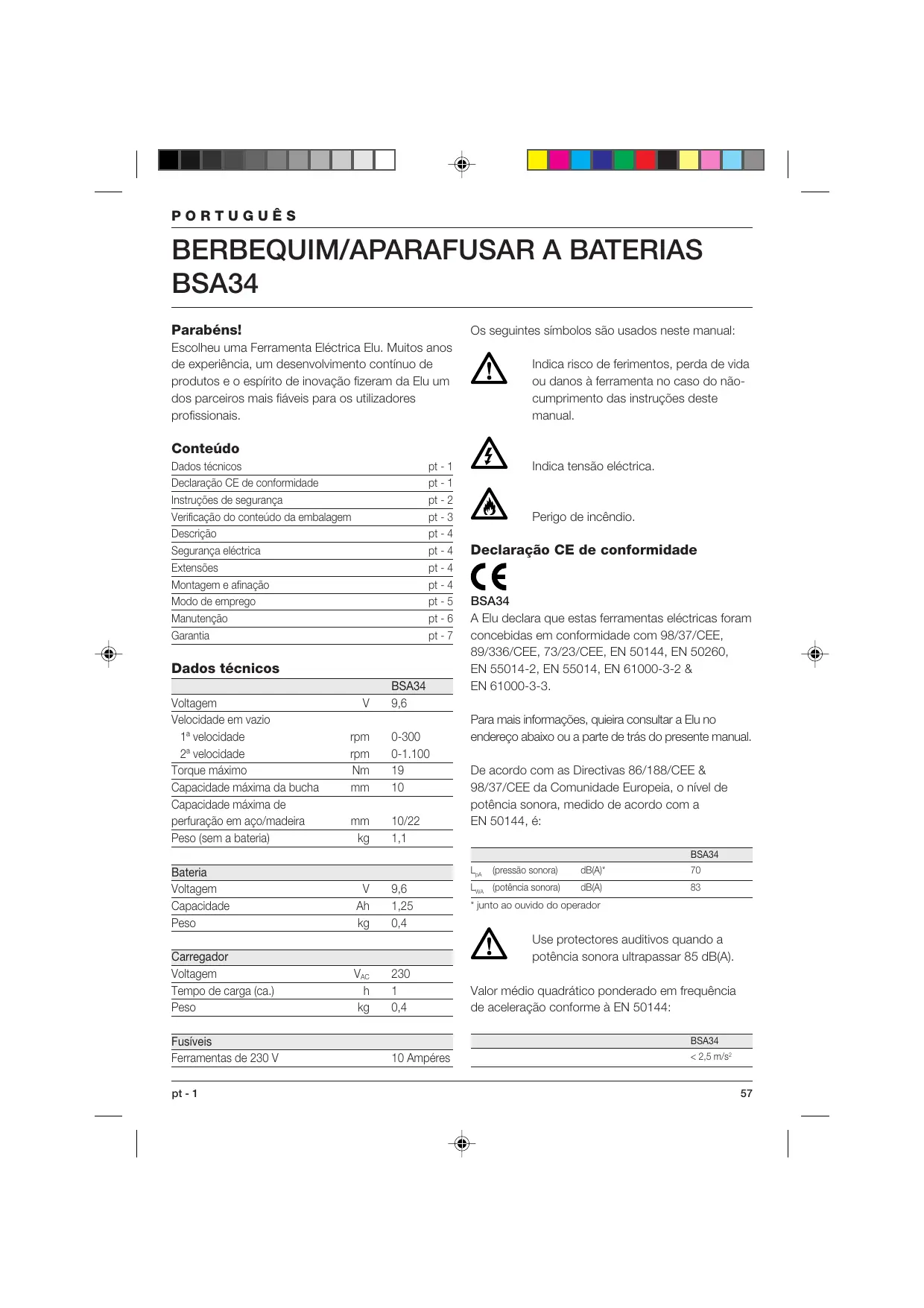

PORTUGUÊS BERBEQUIM/APARAFUSAR A BATERIAS BSA34 Parabéns!

Os seguintes símbolos são usados neste manual:

Escolheu uma Ferramenta Eléctrica Elu. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da Elu um dos parceiros mais fiáveis para os utilizadores profissionais.

Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do nãocumprimento das instruções deste manual.

Conteúdo Dados técnicos Declaração CE de conformidade Instruções de segurança Verificação do conteúdo da embalagem Descrição Segurança eléctrica Extensões Montagem e afinação Modo de emprego Manutenção Garantia

pt - 1 pt - 1 pt - 2 pt - 3 pt - 4 pt - 4 pt - 4 pt - 4 pt - 5 pt - 6 pt - 7

Dados técnicos Voltagem Velocidade em vazio 1ª velocidade 2ª velocidade Torque máximo Capacidade máxima da bucha Capacidade máxima de perfuração em aço/madeira Peso (sem a bateria)

Indica tensão eléctrica.

Declaração CE de conformidade

BSA34 A Elu declara que estas ferramentas eléctricas foram concebidas em conformidade com 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 50260, EN 55014-2, EN 55014, EN 61000-3-2 & EN 61000-3-3. Para mais informações, quieira consultar a Elu no endereço abaixo ou a parte de trás do presente manual. De acordo com as Directivas 86/188/CEE & 98/37/CEE da Comunidade Europeia, o nível de potência sonora, medido de acordo com a EN 50144, é: BSA34

Bateria Voltagem Capacidade Peso Carregador Voltagem Tempo de carga (ca.) Peso Fusíveis Ferramentas de 230 V pt - 1

LWA (potência sonora)

* junto ao ouvido do operador

Use protectores auditivos quando a potência sonora ultrapassar 85 dB(A). VAC h kg

Valor médio quadrático ponderado em frequência de aceleração conforme à EN 50144: BSA34

Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Alemanha

Instruções de segurança Quando usar Ferramentas Eléctricas, cumpra sempre os regulamentos de segurança aplicáveis no seu país para reduzir o risco de incêndio, de choque eléctrico e de ferimentos. Leia as seguintes instruções de segurança antes de tentar utilizar este produto. Guarde estas instruções! Instruções gerais 1 Mantenha a área de trabalho arrumada As mesas e áreas de trabalho desarrumadas podem provocar ferimentos. 2 Cuide do ambiente da área de trabalho Não exponha Ferramentas Eléctricas à humidade. Ilumine bem as áreas de trabalho. Não utilize Ferramentas Eléctricas em presença de líquidos ou gases inflamáveis. 3 Tenha cuidado com os choques eléctricos Evite o contacto directo com superfícies ligadas à terra (p.ex. tubos, radiadores, fogões, frigoríficos). Nos casos de serviço sob condiçoes extremas (tais como humidade elevada, execução de soldadura, etc.) a segurança eléctrica pode ser aumentada intercalando-se um transformador de separação ou um disjuntor de corrente de defeito (FI). 4 Mantenha as crianças afastadas Não deixe as crianças tocarem na ferramenta nem no cabo de extensão. As crianças com menos de 16 anos de idade devem ser vigiadas. 5 Guarde as ferramentas que não estiverem a ser utilizadas Quando não forem utilizadas as Ferramentas Eléctricas, estas devem de ser guardadas num sítio seco, fechado à chave e fora do alcance das crianças. 58

6 Vista-se de maneira apropriada Não use vestuário largo nem jóias porque podem prender-se numa peça móvel. Quando se trabalha no exterior, é de aconselhar o uso de luvas de borracha e de calçado antiderrapante. Cubra o cabelo se tiver cabelo comprido. 7 Utilize óculos de protecção Utilize também uma máscara no caso de os trabalhos produzirem pó ou partículas volantes. 8 Tenha cuidado com o ruído Tome medidas de protecção apropriadas se o nível do ruído exceder 85 dB(A). 9 Segure firmemente as peças de trabalho Utilize grampos ou um torno para segurar as peças a trabalhar. É mais seguro e permite manter as duas mãos livres para trabalhar. 10 Verifique a sua posição Mantenha sempre o equilíbrio. 11 Esteja atento Dê atenção ao que vai fazendo. Trabalhe com precaução. Não utilize ferramentas quando estiver cansado. 12 Tire as chaves de aperto Verifique sempre se as chaves de aperto foram retiradas da ferramenta antes de a utilizar. 13 Empregue as ferramentas apropriadas Neste manual indicam-se as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para fazer o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o efeito indicado. AVISO O uso de qualquer acessório ou o uso da própria ferramenta, além do que é recomendado neste manual de instruções pode dar origem a risco de ferimento. 14 Cuide das suas ferramentas com atenção Para uma maior rentabilidade, mantenha as ferramentas sempre afinadas e limpas. Cumpra as instruções relativas à manutenção e substituição dos acessórios. Verifique regularmente os cabos da ferramenta e, no caso de estes estarem danificados, mande-os consertar a um Centro de Assistência Técnica Elu. Verifique periodicamente os cabos de extensão e substitua-os se estiverem danificados. Mantenha os comandos secos, limpos e sem óleo ou gordura. pt - 2

PORTUGUÊS 15 Verifique as peças danificadas Antes de utilizar a ferramenta, verifique cuidadosamente se esta apresenta sinais de danos de modo a assegurar um bom funcionamento e a obtenção do resultado desejado. Verifique o bom alinhamento e fixação das peças móveis e confirme a ausência de ruptura das peças. Verifique ainda se a montagem foi bem feita ou se existe qualquer outra condição que possa impedir que a ferramenta funcione bem. Mande consertar ou substituir os dispositivos de protecção ou outras peças danificadas conforme as instruções. Não utilize a ferramenta se o interruptor não estiver a funcionar. Mande substituir o interruptor num Centro de Assistência Técnica Elu. 16 Retire o jogo de baterias Retire o jogo de baterias quando não estiverem em uso, antes de manutenção e ao substituir accessórios. 17 Mande consertar a sua ferramenta por um Centro de Assistência Técnica Elu Esta Ferramenta Eléctrica está conforme às regulamentações de segurança que lhe dizem respeito. Para evitar qualquer perigo, a reparação de ferramentas eléctricas deverá estar exclusivamente a cargo de técnicos qualificados.

Não usar em ambientes húmidos +40ºC

+4ºC Carregar só entre 4 °C e 40 °C Não carregue baterias danificadas, substitua imediatamente Não toque nos terminais com objectos condutores Substituir imediatamente cabos defeituosos Ao fim da actividade desta bateria, desfaça-se dela da maneira menos nociva para o nosso ambiente

Regras adicionais de segurança para baterias Perigo de incêndio! Evite curto-circuito metálico nos contactos de uma bateria (p.e. chaves de porcas na mesma caixa que as baterias). • O líquido da bateria, uma solução de hidróxido de potássio, pode ser nocivo. Em caso de contacto com a pele, lave imediatamente com água. Neutralize com um ácido suave, como sumo de limão ou vinagre. Em caso de contacto com os olhos, enxague abundantemente com água limpa durante 10 minutos. Consulte um médico. • Nunca tente abrir um jogo de baterias, por qualquer razão que seja. Placas em carregador e jogo de baterias Os seguintes símbolos são indicados as placas em carregador e jogo de baterias: pt - 3

Não queime as baterias

Verificação do conteúdo da embalagem A embalagem contém: 1 Berbequim/aparafusador a baterias 1 Carregador 1 Bateria (modelos K) 2 Baterias (modelos KA) 1 Ponta de aparafusa 1 Caixa de transporte (apenas modelos K) 1 Manual de instruções 1 Vista dos componentes destacados • Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte. • Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual. 59

PORTUGUÊS Descrição (fig. A)

O seu berbequim BSA34 foi estudado para aplicações profissionais de perfuração e para aparafusar. 1 Interruptor de velocidade variável 2 Selector de sentido de rotação 3 Bucha de aperto rápido 4 Selector de modo de percussão/de regulação de torque 5 Posições da anilha 6 Selector de velocidade 7 Aberturas de ventilação 8 Punho 9 Bateria

Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta ferramenta (Veja os dados técnicos). A dimensão mínima do condutor é 1,5 mm2. No caso de se usar uma bobina, desenrole o cabo todo.

Carregador O seu carregador EZAL20 aceita baterias NiCd Elu de entre 7,2 e 14,4 V. O seu carregador EZAL20T aceita baterias NiCd Elu de entre 7,2 e 18 V. O seu carregador EZAL19 aceita baterias NiCd Elu de entre 7,2 e 14,4 V. 9 Bateria 10 Manipulos de fixação 11 Carregador 12 Indicator da carga (vermelho)

Segurança eléctrica O motor eléctrico foi concebido para uma única tensão. Verifique sempre se a tensão da rede corresponde à voltagem indicada na placa de identificação do carregador. Verifique também de a voltagem do carregador corresponde à voltagem da rede. O seu carregador Elu tem duplo isolamento em conformidade com o estipulado na norma EN 60335, não sendo, por isso, necessária uma ligação à terra. Substituição do cabo ou ficha Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente.

Montagem e afinação • Antes da montagem e do ajuste, retire sempre a bateria. • Desligue sempre a ferramenta antes de inserir ou retirar a bateria. • Use só baterias e carregadores Elu. Bateria (fig. A) Carregador A bateria, após a primeira carga, só aceita uma carga de 80%. Depois de diversos ciclos de carga e descarga, já aceita a capacidade total. Controle sempre a corrente antes de carregar a bateria. Se a corrente funciona bem e a bateria não é carregada, leve o seu carregador a um Centro de Assistência Técnica Elu. Durante a carga, o carregador e a bateria poderão ficar um pouco quentes. Isto é normal e não indica qualquer problema. Não carregue o bateria a temperaturas ambientes menores que 4 °C ou maiores que 40 °C. Recomendamos uma temperatura de carga de: aprox. 24 °C. • Para carregar a bateria (9), insira-a no carregador (11) como indicado e ligue-o. Certifique-se de que a bateria está completamente colocada no carregador. O indicator de carga vermelho (12) começa a piscar. Depois de aproximadamente 1 hora, pára de piscar e permanece ligado. A bateria agora está totalmente carregada e o carregador de baterias automaticamente comutará para a modalidade de compensação. Depois de aproximadamente 4 horas, comutará para a modalidade de manutenção de carga. A bateria pode ser retirada em qualquer altura ou continuar a ser carregada indefinidamente. • O indicador de carga encarnado pisca rapidamente para indicar um problema de carga.

PORTUGUÊS Introduza novamente a bateria ou experimente uma nova. Se não se conseguir carregar também a nova bateria, faça um controlo do seu carregador de baterias num centro de Assistência Técnica Elu. • Quando estiver ligado a fontes de alimentação, tais como, geradores ou conversores de CC em CA, o indicador de carga vermelho pode piscar duas vezes, apagar-se e repetir. Isto indica um problema temporário na alimentação de corrente. O carregador automaticamente comutará novamente para o funcionamento normal. Colocação e remoção da bateria • Coloque a bateria no punho (8) até se ouvir um estalido. • Para retirar a bateria, carregue nos dois botões (10) ao mesmo tempo e puxe-a para fora do punho (8). Como inserir e retirar uma broca (fig. A & B) • Abra a bucha rodando a manga (13) no sentido contrário ao do relógio e meta a ponta de aparafusar. • Insira a broca até onde fôr possível e puxe-a ligeiramente para fora. • Aperte bem rodando a manga no sentido do relógio. • Para retirar a ponta de aparafusar, proceda de forma inversa. Seleccione o modo de operação ou controlo do torque (fig. C) O anel desta ferramenta tem 15 posições para regular o torque adaptando-o ao tamanho do parafuso e ao material da peça. Para regular o torque, vide “Operação de aparafusar”. • Seleccione o modo de operação ou o torque necessário alinhando o símbolo ou número no anel (5) com a seta (14) na caixa de engrenagens. Selector de sentido de rotação (fig. D) • Para escolher a rotação à frente ou inverso use o botão (2), como indicado (veja a seta). Espere sempre que o motor deixe de funcionar completamente antes de mudar a direcção de rotação. pt - 5

Selector de velocidade (fig. E) A sua ferramenta está dotada de duas velocidades (6) para se poder variar a relação velocidade/torque. 1 velocidade baixa/torque elevado (para efectuar a perfuração de grandes orifícios, operações com parafusos) 2 velocidade elevada/torque baixo (orifícios mais pequenos) Para os valores reais de velocidade, consulte os dados técnicos. • Puxe sempre completamente o selector das engrenagens para a frente ou para trás. • Não mude de velocidade quando a máquina estiver a trabalhar. Desmontagem e fixação da bucha (fig. F & G) • Abra as garras da bucha o mais possível. • Coloque a chave de fenda na bucha e retire a bucha agarrando a parte roscada, rodando no sentido do relógio como indicado na figura F. • Meta uma chave Allen na bucha e bata-lhe com um martelo como indicado na figura G. Assim se solta a bucha de forma que se pode desenroscar com a mão. • Para montar a bucha proceda da forma inversa.

Modo de emprego • Cumpra sempre as instruções de segurança e os regulamentos aplicáveis. • Esteja informado sobre a localização de tubagens e de fios eléctricos dentro da parede. • Carregue apenas ligeiramente na ferramenta. Se aplicar força demais sobre a ferramenta não aumentará a velocidade de perfuração mas diminuirá o desempenho da ferramenta e poderá encurtar a sua vida útil. • Para reduzir ao mínimo o bloqueamento da ferramenta ou das peças, diminua progressivamente a pressão na broca quando estiver próximo o final da operação.

PORTUGUÊS • Mantenha o motor em funcionamento quando estiver retirando a broca do orifício efectuado. Neste modo impedirá que a broca fique bloqueada no furo. Antes da operação: • Certifique-se de que a bateria está (completamente) carregada. • Insira a broca indicada. • Marque o ponto onde pretende executar um orifício. • Seleccione o sentido de rotação. Ligar e desligar (fig. A & D) • Para pôr a máquina em funcionamento, prima o interruptor de velocidade variável (1). A pressao exercida sobre o interruptor de velocidade variável determina a velocidade de ferramenta. • Para parar a ferramenta, liberte o interruptor. • Para manter a ferramenta na posição desligada, mova o manipulo de selecção (2) para a posição central. A ferramenta está equipada com um freio que providencia parar o anel, logo que se libertar completamente o interruptor da velocidade variável. Operação de aparafusar (fig. A) • Escolha a rotação para a direita ou esquerda com o botão (2). • Coloque o anel (4) na posição 1 e comece a aparafusar (baixo torque). • Se a embraiagem entrar em funcionamento demasiado cedo, regule o anel para aumentar o valor de torque segundo a necessidade. Perfuração rotativa (fig. A) • Seleccione o modo de perfuração rotativa usando o anel (4). Furar em metal • Utilize um lubrificante de corte sempre que pretender furar metais. As excepções são o ferro e o bronze, que deverão ser furados a seco. Furar em madeira • Os furos em madeira podem ser efectuados com as mesmas brocas utilizadas para furar metal.

No entanto, estas brocas podem aquecer demasiado. Para evitar este sobre-aquecimento deverá retirar frequentemente a broca do material a furar para arrefecimento e para limpar as aparas acumuladas na broca. • Para furos de maiores dimensões utilize brocas para madeira a velocidades baixas. • Use um bloco de madeira para apoiar peças que possam fragmentar-se. Para mais informações sobre os acessórios apropriados, consulte o seu Revendedor autorizado.

Manutenção A sua Ferramenta Eléctrica Elu foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta.

Lubrificação A sua Ferramenta Eléctrica não precisa de lubrificação suplementar.

Limpeza • Retire a ficha do carregador da tomada antes de limpar o corpo do carregador utilizando um pano macio. • Remova a bateria antes de limpar a sua Ferramenta Eléctrica. • Conserve livres as aberturas de ventilação e limpe regularmente o corpo da máquina utilizando um pano macio.

Bateria de substitução Este bateria de longa duração deve ser substiuída, quando deixar de ter a potência necessária ão trabalho, que dava anteriormente. Ao fim da sua actividade, desfaça-se dele da maneira menos nociva para o nosso ambiente: pt - 6

PORTUGUÊS • Consuma as baterias completamente e depois retire o jogo de baterias da ferramenta. • As baterias NiCd/NiMH são recicláveis. Leve-as ao seu concessionário ou a uma estação de reciclagem. As bateria podem ser recidadas ou serão destruidas de maneira conveniente.

Ferramentas já usadas Leve a sua ferramenta velha a um Centro de Assistência Técnica Elu onde ela será eliminada de um modo seguro para o ambiente.

Serviços Pós-Venda Elu Todas as Ferramentas Eléctricas Elu são devidamente testadas antes de deixar a fábrica. No entanto, se a Ferramenta Eléctrica precisar de reparação, queira contactar o seu distribuidor ou a Elu para obter o endereço do Centro de Assistência Técnica Elu mais próximo (queira consultar a parte de trás do presente manual). Em alternativa, encontrará uma lista de Centros de Assistência Técnica Elu e todas as informações sobre o nosso serviço pós-venda disponíveis na Internet em www.2helpu.com.

GARANTIA • 30 DIAS DE SATISFAÇÃO COMPLETA •

Se não estiver completamente satisfeito com a sua ferramenta Elu, contacte um Centro de Assistência Técnica Elu. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e serlhe á apresentada a melhor solução. • UM ANO DE GARANTIA •

Se o seu produto Elu se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que: • O produto não tenha sido mal usado. • Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica Elu. • Se apresente prova da data de compra.
