MANUAL DE UTILIZADOR EKCOH420 EMTEC

Comando à Distância Universal 2 em 1 Conteúdos

2) Introduzir as pilhas

3) Funções das teclas

4) Programar em modo TV, VCR, DVD e SAT

5) Pesquisa manual de códigos

9) Resolução de problemas

O Comando à Distância Universal 2 em 1 é concebido para controlar até 2 dispositivos (TV, AUX). O Comando à Distância Universal 2 em 1 contém uma biblioteca de códigos que são pré-programados no comando à distância. Esta biblioteca abrange quase todos os produtos áudio e vídeo que existem actualmente no mercado.

2) Introduzir as pilhas

(use sempre pilhas NOVAS, do tipo CR2032)

1. Abra a tampa na parte de trás do Comando à Distância Universal

2. Introduza as pilhas CR2032 e verifique se estão colocadas de

forma correcta, com o + da pilha na mesma posição, conforme a indicada dentro do compartimento de pilhas.

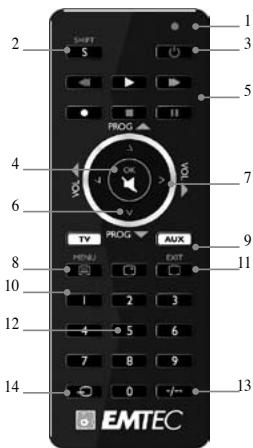

3) Funções das teclas

[1] Indicador LED: A luz do indicador pisca quando o comando está a funcionar ou fica fixa quando está a programar o comando. [2] S: Permite-lhe programar o seu comando, antes da primeira utilização. Permite-lhe também aceder às funções secundárias, tais como o Menu, o Exit, etc… Prima e liberte a tecla Shift e depois prima a tecla de função desejada. [3] POWER: Permite-lhe desligar o último aparelho seleccionado. [4] Mute: Permite-lhe ligar/desligar o som. Pode controlar a função «Mute» da sua TV, mesmo se estiver em modo AUX. Não é necessário seleccionar o modo TV. S + Mute: A tecla OK confirma a selecção. [5] Play, FF, Stop, Rew, Pause: Em modo VCR & DVD: Estes botões funcionam da mesma forma que nos seus comandos originais. Em modo TV: Função de texto rápido (teclas coloridas). REC (gravar): Esta tecla funciona da mesma forma que no comando original do seu VCR. Para evitar um erro, tem que premir esta tecla duas vezes para activar esta função. [6] PROG +/-: Modo TV, VCR ou SAT: seleccione o canal anterior ou o próximo. Modo DVD: seleccione o capítulo anterior ou o próximo. S + PROG +/-: são teclas de navegação do menu que lhe permitem navegar para cima e para baixo, no menu dos seus aparelhos. [7] Volume +/-: Permite-lhe controlar o volume. Pode controlar o volume da sua TV, mesmo se estiver no modo VCR, DVD ou SAT. Não é necessário seleccionar o modo TV. S + Volume +/-: são teclas de navegação do menu que lhe permitem navegar para a esquerda e para a direita, no menu dos seus aparelhos. [8] Teletext ON: Iniciar/parar o Teletexto. S + Teletext ON: Menu ON (Ligado). [9] TV, VCR, DVD, SAT: Estas teclas permitem-lhe seleccionar o aparelho que deseja controlar. [10] INFO: Exibe informação sobre o aparelho seleccionado. [11] Teletext OFF: Parar o Teletexto. S + Teletext OFF: Sair do Menu. [12] Teclas numéricas 0 - 9: Funcionam da mesma forma que no seu comando original. [13] -/--: Se está no modo de programação – pesquisa automática de códigos – pode confirmar o código do aparelho que quer controlar. Em ligação com as teclas numéricas, este botão permite-lhe, com algum equipamento, seleccionar directamente canais acima do 9. [14] A/V: Selecção de uma fonte externa (entrada SCART).

4) Programar os modos TV e AUX

Nota: Pode dedicar qualquer aparelho (TV, DVD, SAT...) à tecla AUX: precisa apenas de introduzir o código de 4 dígitos (encontrado no livro de códigos) do aparelho, isto é. um código DVD por baixo da tecla AUX. Em qualquer caso, siga os passos abaixo indicados:

1. Assegure-se de que o seu equipamento está ligado (por exemplo, a TV).

2. Prima e mantenha premida a tecla S (2) até que o indicador LED (1) acenda continuamente. Solte a tecla S.

3. Prima e solte a tecla mode (9) do aparelho que quer controlar (por exemplo, a TV).

4. Introduza o código de 4 dígitos (12) do Livro de Códigos. O LED (1) desliga-se após ter sido introduzido o

último dígito. Se tiver introduzido um código errado, o LED pisca durante 3 segundos e depois apaga-se. Tem que repetir, a partir do passo 2.

5. Aponte o comando na direcção da sua TV e prima o botão POWER (3). O seu aparelho deverá desligar-se.

Verifique outras funções (por exemplo, para um VCR: FF ou REW, etc.). Se algumas funções não responderem, isso indica que o código introduzido não é o correcto. Nesse caso, repita o procedimento acima descrito, com o próximo código correspondente da sua marca.

6. Repita este procedimento desde o passo 1, para outro equipamento que queira controlar (TV, VCR, DVD,

Se o seu equipamento (TV, SAT etc....) não responde, tente os outros códigos para a sua marca. Se mesmo assim não responder, tente o método de Pesquisa de Códigos. Nota: Como pode dedicar qualquer aparelho (TV, DVD, SAT...) às teclas AUX, precisa de primeiro introduzir o código de 4 dígitos correspondente ao tipo de aparelho que quer controlar (encontrado no livro de códigos), isto

é: se quer programar um SAT sob a tecla AUX, introduza qualquer código SAT encontrado no livro de códigos e depois siga os passos abaixo indicados: 1.Assegure-se de que o seu equipamento está ligado. 2.If not switch it on manually.Se não estiver, ligue-o manualmente. Prima e mantenha premida a tecla S (2) até que o indicador LED acenda (1) de forma fixa. Solte a tecla S.

3. Prima a tecla mode (9) que corresponde ao equipamento que quer controlar (por exemplo, a TV).

4. Prima PROG + (6) repetidamente, até que o PROG mude. Se deixou passar o código correcto, use a tecla

PROG - (6) para voltar ao código correcto.

5. Quando o equipamento que quer controlar responder, prima -/-- (13) para confirmar o código. Apenas isso.

Nota: Se o seu equipamento não tem a tecla PROG +, pode usar a tecla PLAY (VCR ou DVD) (5) ou a tecla POWER (3). A pesquisa começa após o último código registado. Se foi 0030, a pesquisa começa em 0031, até ao último código possível e depois começa de 0000 até 0029. Nota: Se certas funções do seu equipamento não podem ser controladas, tem que encontrar um código diferente para a sua marca.

6) Pesquisa automática de códigos

Para procurar um código desconhecido, pode pesquisar na biblioteca automaticamente (AutoSearch). Quando o seu equipamento responder, pode parar o processo de pesquisa e gravar o código encontrado. Nota: Como pode dedicar qualquer aparelho (TV, DVD, SAT...) às teclas AUX, precisa de primeiro introduzir o código de 4 dígitos correspondente ao tipo de aparelho que quer controlar (encontrado no livro de códigos), isto é: se quer programar um SAT sob a tecla AUX, introduza qualquer código SAT encontrado no livro de códigos e depois siga os passos abaixo indicados:

1. Ligue o aparelho que quer controlar.

2. Prima e mantenha premida a tecla S (2) até que o indicador LED (1) acenda de forma fixa. Solte a tecla S.

3. Prima o botão mode (3) que corresponde ao equipamento que quer controlar. O LED (1) pisca uma vez.

4. Prima uma vez a tecla PROG+ (6). Após alguns segundos, o comando começa a percorrer a biblioteca de

códigos (pesquisa rápida, 1 código por segundo). Quando o aparelho responder, pode premir a tecla PROG+ (6) para mudar para uma pesquisa lenta (1 código por cada 3 segundos). Pode retroceder, premindo a tecla PROG(6) (pode avançar, premindo a tecla PROG+ (6), caso tenha retrocedido demasiado). Logo que o aparelho responder novamente, prima a tecla -/-- (13) para gravar o código encontrado.

7) Identificar os códigos encontrados, usando o procedimento de pesquisa

1. Prima e mantenha premida a tecla S (2) até que o indicador LED (1) acenda de forma fixa. Solte a tecla S.

2. Prima a tecla mode (9) para o equipamento que quer identificar (TV ou AUX). O LED pisca uma vez.

3.Prima novamente a tecla S. O LED pisca uma vez. 4.Para identificar o primeiro dígito, prima o botão de cada número de 0 – 9 (12) até que o LED pisque. O número que premiu é o primeiro dígito do código.

5. Prima cada tecla numérica de 0 – 9, conforme indicado acima, para descobrir o segundo e terceiro dígitos.

6.Prima cada tecla numérica de 0 – 9, conforme indicado acima, para descobrir o quarto dígito. Quando o quarto dígito for encontrado, o LED apagar-se-á. Não se esqueça de anotar o código no rótulo do compartimento de pilhas.

Ajustamento de TODOS os controlos de volume de um modo específico Pode programar o comando à distância, para que as teclas mute e volume controlem um aparelho específico (o controlo de volume deve existir no aparelho correspondente). Ex.: controlo do som da TV, no modo TV e no modo AUX.

1. Prima e mantenha premida a tecla S (2) até que o indicador LED (1) acenda de forma fixa. Solte a tecla S.

2. Prima e mantenha premida a tecla MUTE (4) até que o LED (1) pisque uma vez. Solte a tecla MUTE.

3. Prima uma vez a tecla mode (TV ou AUX) que corresponde ao aparelho cujo volume será sempre controlado

pela tecla VOL (7) e pela tecla MUTE (4).

4. Prima uma vez a tecla MUTE (4).

Ajustamento dos controlos de volume para CADA modo Pode programar o comando à distância, para que o controlo do volume seja funcional para cada modo seleccionado (o controlo do volume deve existir no aparelho correspondente). Ex.: o controlo do som definido na TV, no modo TV, o controlo do som do aparelho programado sob o botão AUX, no modo AUX.

1. Prima e mantenha premida a tecla S (2) até que o indicador LED (1) acenda de forma fixa. Solte a tecla S.

2. Prima e mantenha premida a tecla MUTE (4) até que o LED (1) pisque uma vez. Solte a tecla MUTE.

3. Prima uma vez a tecla mode (TV, AUX) correspondente ao aparelho cujo volume será sempre controlado

pela tecla VOL (7) e pela tecla MUTE (4).

4. Prima uma vez a tecla VOL-(7).

5. Prima uma vez a tecla MUTE (4).

9) Resolução de problemas

O comando não funciona ou perde os códigos introduzidos. Confirme, com o seu comando original, que o equipamento funciona correctamente. Assegure-se de que premiu a tecla de modo correspondente ao equipamento ou aparelho que quer controlar. Se o código listado não funcionar, tente o método de AUTOSEARCH (Pesquisa Automática) ou introduza o próximo código dessa marca. Para descobrir qual o código correspondente ao seu equipamento, use a pesquisa automática. Verifique se as pilhas foram introduzidas na posição correcta de polaridade.

• A programação do comando requer 2 pilhas CR2032 (novas). Se o comando perde códigos, alguns dias/ semanas depois, o problema pode ser resolvido, utilizando 2 novas pilhas da mesma marca. Se o LED está acesso permanentemente, geralmente é necessário substituir as pilhas. Importante: O Comando à Distância Universal 2 em 1 só deve ser usado da forma descrita neste manual de instruções e não pode ser usado para qualquer outro propósito não previsto.
