BEDIENUNGSANLEITUNG EKCOH420 EMTEC

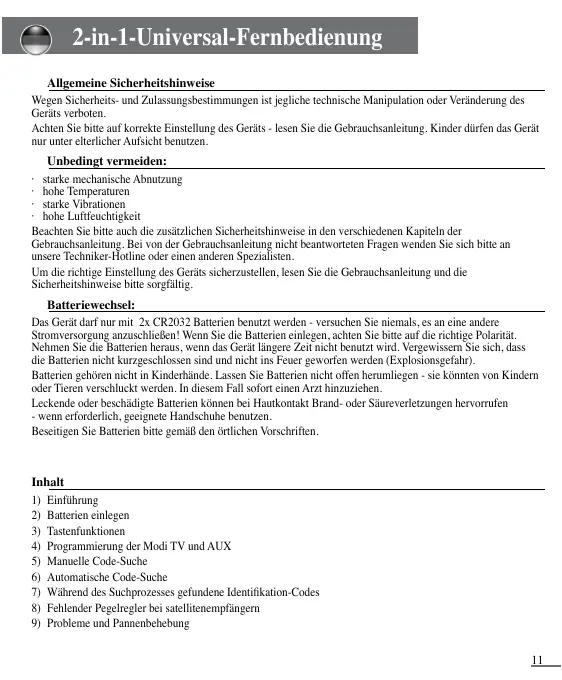

2-in-1-Universal-Fernbedienung Allgemeine Sicherheitshinweise Wegen Sicherheits- und Zulassungsbestimmungen ist jegliche technische Manipulation oder Veränderung des Geräts verboten. Achten Sie bitte auf korrekte Einstellung des Geräts - lesen Sie die Gebrauchsanleitung. Kinder dürfen das Gerät nur unter elterlicher Aufsicht benutzen. Unbedingt vermeiden:

• starke mechanische Abnutzung
• hohe Luftfeuchtigkeit Beachten Sie bitte auch die zusätzlichen Sicherheitshinweise in den verschiedenen Kapiteln der Gebrauchsanleitung. Bei von der Gebrauchsanleitung nicht beantworteten Fragen wenden Sie sich bitte an unsere Techniker-Hotline oder einen anderen Spezialisten. Um die richtige Einstellung des Geräts sicherzustellen, lesen Sie die Gebrauchsanleitung und die Sicherheitshinweise bitte sorgfältig. Batteriewechsel: Das Gerät darf nur mit 2x CR2032 Batterien benutzt werden - versuchen Sie niemals, es an eine andere Stromversorgung anzuschließen! Wenn Sie die Batterien einlegen, achten Sie bitte auf die richtige Polarität. Nehmen Sie die Batterien heraus, wenn das Gerät längere Zeit nicht benutzt wird. Vergewissern Sie sich, dass die Batterien nicht kurzgeschlossen sind und nicht ins Feuer geworfen werden (Explosionsgefahr). Batterien gehören nicht in Kinderhände. Lassen Sie Batterien nicht offen herumliegen - sie könnten von Kindern oder Tieren verschluckt werden. In diesem Fall sofort einen Arzt hinzuziehen. Leckende oder beschädigte Batterien können bei Hautkontakt Brand- oder Säureverletzungen hervorrufen - wenn erforderlich, geeignete Handschuhe benutzen. Beseitigen Sie Batterien bitte gemäß den örtlichen Vorschriften. Inhalt

2) Batterien einlegen

4) Programmierung der Modi TV und AUX

5) Manuelle Code-Suche

6) Automatische Code-Suche

7) Während des Suchprozesses gefundene Identifikation-Codes

8) Fehlender Pegelregler bei satellitenempfängern

9) Probleme und Pannenbehebung

Die 2-in-1-Universal-Fernbedienung ist dazu bestimmt, bis zu 2 Geräte (TV und AUX) zu steuern. Die 2-in-1Universal-Fernbedienung enthält eine Bibliothek von Codes, die in der Fernbedienung vorprogrammiert sind. Diese Bibliothek schließt fast alle heute auf dem Markt befindlichen Audio-Video-Produkte ein.

2) Batterien einlegen (immer neue CR2032 batterien benutzen)

1. Öffnen Sie den Deckel auf der Rückseite der 2-in-1-Universal-Fernbedienung.

2. Legen Sie 2 CR2032 batterien ein und prüfen Sie die richtige Ausrichtung, d. h. Pluspol (+) der Batterie in

der gleichen Position wie im Batteriefach eingraviert

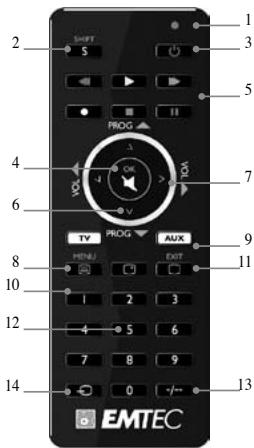

[1] Rote LED-Anzeige: Die Anzeige blinkt, wenn die Fernbedienung arbeitet, oder leuchtet stetig, während Sie die Fernbedienung programmieren. [2] S: Damit programmieren Sie Ihre Fernbedienung vor Ihrem ersten Einsatz. Sie können damit auch auf sekundäre Funktionen bei bestimmten Audio-Video-Geräten zugreifen (Shift). Drücken Sie die S-Taste, gefolgt von der gewünschten Funktionstaste. [3] POWER : Ausschalten des zuletzt gewählten Geräts [4] Mute: schaltet den Ton ein oder aus. SHIFT + Mute: OK-Taste; bestätigt Menü-Auswahl. [5] Play , FF , Stop, Rew , Pause : Im VCR und DVD-Modus: Diese Tasten arbeiten in gleicher Weise wie auf Ihren Original-Fernbedienungen. Im TV-Modus: Steuerung von Videotext (Farbige Tasten). REC (record ): Diese Taste funktioniert in gleicher Weise wie die Taste auf Ihrer Original-VCR-Fernbedienung. Um Irrtümer zu vermeiden, müssen Sie diese Taste zweimal drücken, um dieses Leistungsmerkmal zu aktivieren. [6] PROG+/-: Wählt den nächsten oder vorhergehenden Kanal; im DVD-Modus: nächster oder vorhergehender Abschnitt. SHIFT + PROG+/-: Menü-Navigationstasten; Sie können damit im Menü nach oben und nach unten navigieren. [7] Volume +/-: Pegelregelung. SHIFT + Volume +/-: Menü-Navigationstasten; Sie können damit im Menü links und rechts navigieren. [8] Teletext ON: Im TV-Modus: Teletext Start/Stop. SHIFT + Teletext ON: Menü Ein. [9] TV, AUX: Diese Tasten ermöglichen Ihnen die Auswahl des Geräts, das Sie steuern möchten. Mit die AUX Taste können Sie jede Art von Gerät wie TV, Satellitenempfänger, Video-Recorder, DVD-Player usw. programmieren und steuern. [10] INFO: Vermittelt Informationen über das gewählte Gerät.

[11] Teletext OFF: Im TV-Modus: Teletext Stop. SHIFT + Teletext OFF: Menü AUS. [12] Nummerntasten 0 - 9: Funktionieren in gleicher Weise wie Ihre Original-. [13] -/-- Wenn Sie im Programmiermodus sind – automatische Code-Suche – , können Sie den Code des Geräts bestätigen, das Sie bedienen wollen. In Verbindung mit den Zifferntasten erlaubt Ihnen diese Taste bei einigen Geräten, Kanäle größer als 9 direkt auszuwählen. [14] A/V: Auswahl einer externen Quelle (SCART-Eingang).

4) Programmieren Ihrer Modi TV und AUX

Anmerkung: Sie können jedes Gerät (TV, DVD, SAT usw.) die Taste AUX zuordnen: Sie brauchen nur den 4-Ziffern-Code (aus dem Code-Buch) des Geräts eingeben, z. B. einen VCR-Code mit der AUX-Taste. Gehen Sie jedenfalls wie folgt vor:

1. Prüfen Sie, ob Ihr Gerät eingeschaltet ist (z. B. TV).

2. Drücken und halten Sie die S-Taste (2), bis die LED-Anzeige (1) stetig leuchtet. Lassen Sie die S-Taste los.

3. Drücken und lassen Sie die Modus-Taste (9) des Geräts los, das Sie steuern möchten (z. B. TV).

4. Geben Sie den 4-Ziffern-Code (12) aus dem Code-Buch ein. Die LED (1) erlischt nach Eingabe der letzten

Ziffer. Wenn Sie einen falschen Code eingeben, blinkt die LED für 3 Sekunden und erlischt dann. Sie müssen ab Punkt 2 neu beginnen.

5. Richten Sie die Fernbedienung auf Ihren Fernsehapparat und drücken Sie die POWER-Taste (3). Ihr Gerät

müsste sich ausschalten. Prüfen Sie andere Funktionen (z. B. bei einem VCR: FF oder REW usw.). Wenn bestimmte Funktionen nicht antworten, deutet dies darauf hin, dass der eingegebene Code nicht der Richtige ist. Wiederholen Sie in diesem Fall die vorstehende Prozedur mit dem nächsten, Ihrer Marke zugehörigen Code.

6. Wiederholen Sie die Prozedur ab Punkt 1 für die anderen Geräte, die sie bedienen möchten (TV oder VCR

oder DVD oder SAT…).

5) Manuelle Code-Suche

Wenn Ihr Gerät (TV, SAT usw.) nicht reagiert, probieren Sie andere Codes Ihrer Marke aus. Wenn sich immer noch nichts rührt, versuchen Sie es mit der manuellen Code-Suche. Anmerkung: da Sie jedes Gerät (TV, DVD, SAT usw.) die Taste AUX zuordnen können, müssen Sie zuerst irgendeinen 4-Ziffer-Code für die Art des Geräts eingeben, das Sie steuern möchten (aus dem Code-Buch), z. B.: Wenn Sie einen Satellitenempfänger (SAT) mit der AUX-Taste programmieren wollen, so geben Sie irgendeinen SAT-Code aus dem Code-Buch ein und gehen dann in folgenden Schritten vor: 1.Vergewissern Sie sich, ob das A/V-Gerät eingeschaltet ist. Wenn nicht, per Hand einschalten.

2. Drücken und halten Sie S (2), bis die LED-Anzeige stetig leuchtet. Lassen Sie S los.

3. Drücken Sie die Modus-Taste (9), die zu dem Gerät passt, das Sie steuern wollen (z. B. TV).

4. Drücken Sie PROG+ (6) wiederholt, bis der Kanal wechselt. Wenn Sie über den korrekten Code

hinausschießen, benutzen Sie PROG- (6), um zum richtigen Code zurückzukehren.

5. Wenn das anvisierte Gerät reagiert, drücken Sie die Taste -/-- (13) zwecks Codebestätigung. Das ist alles.

Anmerkung: Wenn ihr Gerät PROG+ nicht besitzt, können Sie die Tasten PLAY (VCR oder DVD) (5) oder POWER (3) benutzen. Die Suche startet nach dem zuletzt registrierten Code. Wenn er auf 030 lautete, beginnt die Suche bei 031 bis zum letztmöglichen Code und geht dann von 000 bis 029 wieder los. Anmerkung: wenn bestimmte Funktionen Ihres Geräts nicht gesteuert werden können, müssen Sie einen anderen Code für Ihre Marke finden.

6) Automatische Code-Suche

Bei der Suche nach einem unbekannten Code können Sie die Bibliothek automatisch durchsehen (AutoSearch). Wenn Ihr Gerät antwortet, können Sie den Suchprozess anhalten und den gefundenen Code speichern. Anmerkung : da Sie jedes Gerät (TV, DVD, SAT usw.) die Taste AUX zuordnen können, müssen Sie zuerst irgendeinen 4-Ziffer-Code für die Art des Geräts eingeben, das Sie steuern möchten (aus dem Code-Buch), z. B.: Wenn Sie einen Satellitenempfänger (SAT) mit der AUX-Taste programmieren wollen, so geben Sie irgendeinen SAT-Code aus dem Code-Buch ein und gehen dann in folgenden Schritten vor:

1. Schalten Sie das Gerät ein, das Sie steuern wollen.

2. Drücken und halten Sie S (2), bis die LED-Anzeige (1) stetig leuchtet. Lassen Sie S los.

3. Drücken Sie die Modus-Taste (9), die zu dem Gerät passt, das Sie steuern wollen. Die LED (1) blinkt ein

4. Drücken Sie PROG+ (6) ein Mal. Nach einigen Sekunden fängt die Fernbedienung an, die Code-Bibliothek

durchzugehen (schnelle Suche: 1 Code pro Sekunde). Wenn das Gerät antwortet, können Sie PROG+ (6) drücken, um auf langsame Suche umzuschalten (1 Code alle 3 Sekunden). Sie können durch Drücken auf PROG- (6) zurückrollen (durch Drücken auf PROG+ (6) können Sie vorrollen, falls Sie zu weit zurückgerollt sind). Sobald das Gerät erneut antwortet, drücken Sie die Taste -/-- (13), um den gefundenen Code zu speichern.

7) Während des Suchprozesses gefundene Identifikation-Codes

1. Drücken und halten Sie S (2), bis die LED-Anzeige (1) stetig leuchtet. Lassen Sie S los.

2. Drücken Sie die Modus-Taste (9) für das Gerät, das Sie identifizieren wollen (TV, oder AUX). Die LED

3. Drücken Sie nochmals S. Die LED blinkt ein Mal.

4. Um die erste Ziffer zu identifizieren, drücken Sie jede Nummerntaste von 0 – 9 (12), bis die LED blinkt. Die

gedrückte Nummer ist die erste Code-Ziffer.

5. Drücken Sie jede Nummerntaste von 0 – 9 wie vorstehend, um die zweite und dritte Ziffer zu finden.

6. Drücken Sie jede Nummerntaste von 0 – 9 wie vorstehend, um die vierten Ziffer zu finden. Wenn die vierten

Ziffer gefunden wurde, erlischt die LED. Nicht vergessen, den Code auf dem Etikett des Batteriefachs zu notieren.

8) Fehlender Pegelregler

Einstellung ALLER Lautstärkeregler unter einem bestimmten Modus Sie können die Einstellung der Lautstärke einem der Modi der Fernbedienung zuweisen (vorausgesetzt, die Lautstärkeregelung existiert an dem entsprechenden Gerät). Bsp.: Regelung der TV-Lautstärke im TV-Modus, oder SAT, … 1.Drücken und halten Sie S (2), bis die LED-Anzeige (1) stetig leuchtet. Lassen Sie S los. 2.Drücken und halten Sie MUTE (4), bis die LED-Anzeige (1) blinkt ein Mal. Lassen Sie MUTE los 3.Drücken Sie die Modus-Taste (TV oder AUX), die dem gerät entspricht, dessen Lautstärke immer durch die Tasten VOL (7) und MUTE (4) geregelt werden soll. 4.Drücken Sie MUTE (4) ein Mal. Einstellung der Lautstärkeregler für JEDEN Modus Sie können entscheiden, dass die Lautstärkeregelung für jeden gewählten Modus funktioniert (vorausgesetzt, die Lautstärkeregelung existiert an dem entsprechenden Gerät). Bsp.: Lautstärkeregelung des Fernsehers im TV-Modus, anschließend Lautstärkeregelung des Satellitenempfängers im SAT-Modus, … 1.Drücken und halten Sie S (2), bis die LED-Anzeige (1) stetig leuchtet. Lassen Sie S los. 2.Drücken und halten Sie MUTE (4), bis die LED-Anzeige (1) blinkt ein Mal. Lassen Sie MUTE los

3.Drücken Sie die Modus-Taste (TV oder AUX), die dem gerät entspricht, dessen Lautstärke immer durch die Tasten VOL (7) und MUTE (4) geregelt werden soll. 4.Drücken Sie VOL- (7) ein Mal. 5.Drücken Sie Mute (4) ein Mal.

9) Probleme und Pannenbehebung

Die Fernbedienung funktioniert nicht.

• Bestätigen Sie mit Ihrer Original-Fernbedienung, dass das Audio-Video-Gerät korrekt läuft.
• Vergewissern Sie sich, dass Sie die entsprechende Modus-Taste der Ausrüstung oder des Geräts gedrückt haben, welches Sie fernbedienen wollen.
• Wenn der benutzte Code keine Reaktion hervorruft, versuchen Sie es mit der AUTOSEARCH-Methode oder geben Sie den nächsten Code der Marke ein.
• Um den Ihren Geräten entsprechenden Code zu finden, benutzen Sie die automatische Code-Suche. . Zum Programmieren der Fernbedienung werden 2 CR2032 Batterien (neu). Wenn die Fernbedienung Codes innerhalb einiger Tage/Wochen „vergisst“, kann das Problem durch Einsetzen 2 neuer Batterien einer Marke gelöst werden.
• Prüfen Sie, ob die Batterien die richtige Polaritätsposition haben.
• Wenn die LED permanent leuchtet, ist normalerweise ein Batteriewechsel erforderlich. Wichtig: Die 2-in-1-Universal-Fernbedienung darf nur in der in vorliegender Gebrauchsanweisung beschriebenen Weise und nicht für einen unvorhergesehenen Zweck benutzt werden.
