Principais características

O AC-90 é um amplificador monitor de alto desempenho desenvolvido exclusivamente para uso com instrumentos acústicos. É capaz de reproduzir fielmente toda a riqueza harmônica do som de um instrumento acústico.

• O design finamente elaborado deste gabinete foi projetado para otimizar o som dos instrumentos acústicos. Dentro do gabinete, há dois woofers de 20 cm, dois tweeters e um amplificador estéreo de 45 W + 45 W — tudo isso recentemente projetado especialmente para o AC-90. Como resultado, a unidade é capaz de produzir um som de instrumento acústico mais natural, através de uma ampla faixa de frequências.
• Graças ao amplificador de potência projetado para ser o mais leve possível e ao uso de novos materiais para os woofers, uma redução considerável no peso da unidade foi alcançada.

Apresenta dois canais independentes, GUITAR e MIC/LINE

• Equipado com equalizador de três bandas por canal.
• O canal GUITAR permite a escolha entre captadores piezo e magnético.
• O canal MIC/LINE oferece o recurso "Phantom Power", produzido por um conjunto de circuitos Phantom altamente seguros e dedicados, com saída de 48 V.
• A utilização do canal MIC/LINE para entrada LINE permite que você conecte violões com captadores magnéticos. É possível também utilizar um captador piezo (canal GUITAR) e um captador magnético (canal MIC/LINE) ao mesmo tempo e mixar (misturar) os sons.

Efeitos digitais de alta qualidade

• O AC-90 oferece três tipos de stereo chorus. O "SPACE" chorus com sintetização espacial, o "RICH" chorus (que é dividido em bandas de frequência) e o "WIDE" chorus (também dividido em bandas de frequência e capaz de oferecer uma expansibilidade ainda maior).
• Este modelo inclui um reverb estéreo especialmente desenvolvido para instrumentos acústicos. Com isso, é possível deixar o som naturalmente encorpado, adicionando um toque de amplidão.
• É equipado com efeitos de delay capazes de produzir um som de qualidade tonal agradável e especificamente afinada com os instrumentos acústicos.
• Um pedal opcional pode ser também usado para ativar e desativar os efeitos.

Controle anti-feedback para eliminar feedbacks

• O controle anti-feedback apresenta duas maneiras de detectar o ponto de feedback. Você poderá utilizar os "Manual settings" ou os "Auto settings", que executam a localização automática do ponto de feedback.
• É possível conectar um pedal opcional e utilizar o pé para controlar esse recurso.

Função Mute

• A chave Mute que acompanha o AC-90 facilita o controle de volume dos sons enviados aos seus próprios alto-falantes, bem como dos sons enviados à saída LINE OUT. Utilizando a função Mute, você poderá conectar e desconectar o/a violão/guitarra sem fazer barulho. Além disso, quando um afinador é conectado ao TUNER OUT, a função Mute permite que você faça uma afinação silenciosa do seu instrumento.
• É possível conectar um pedal opcional e utilizar o pé para ativar e desativar essa função.

Plugues de entrada externos (AUX IN)

• Inclui plugues de entrada externos, possibilitando conectar um CD player, aparelhos de retorno ou outro dispositivo em estéreo.
• Estas incluem entradas para cabos RCA e cabos de 1/4", o que torna possível a conexão de praticamente qualquer tipo de aparelho.

• Apresenta o DI Out, que permite enviar diretamente os sinais recebidos de instrumentos e microfones conectados. Você poderá conectar também um afinador. Suporta saída balanceada por TRS.
• As saídas de linha apresentam plugues de saída mono de 1/4", além dos conectores XLR para saída em estéreo. Você poderá usar um único AC-90 para todas as aplicações.
• Ele oferece também uma saída para subwoofer. A conexão de um subwoofer amplificado permite que você toque com mais punch e graves mais poderosos.
• O amplificador oferece também entrada para fones de ouvido, que poderão ser usados quando se está tocando à noite ou durante as passagens de som.

Convenientes recursos de instalação

• Equipado com um “suporte flexível”, que permite mudar o ângulo do amplificador quando este for usado como monitor de retorno.
• Inclui um “adaptador de estante para falantes”, que permite encaixar o AC-90 em uma estante para alto-falantes. Isso torna mais fácil usar o AC-90 quando estiver tocando em pé, e você poderá usar o amplificador como um PA simples.
• Acompanha também um estojo de transporte para maior portabilidade.

Nomes das partes e suas funções

Painel de controle

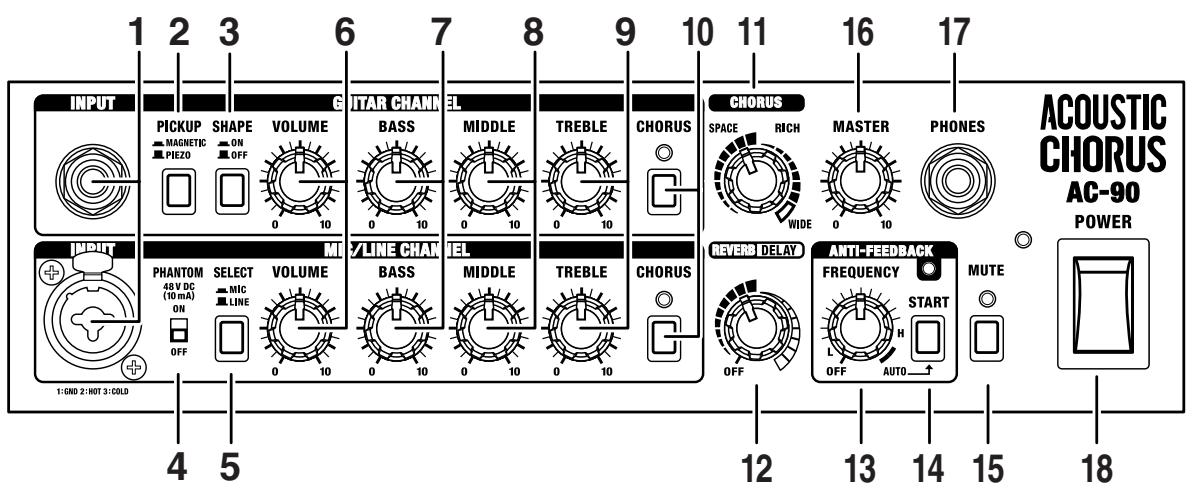

1. INPUT

(GUITAR CHANNEL)

Conecte os violões/guitarras aqui.

(MIC/LINE CHANNEL)

Conecte os microfones e aparelhos em nível de linha aqui.

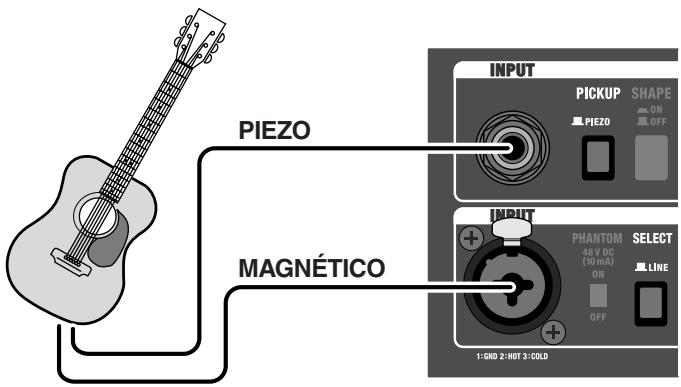

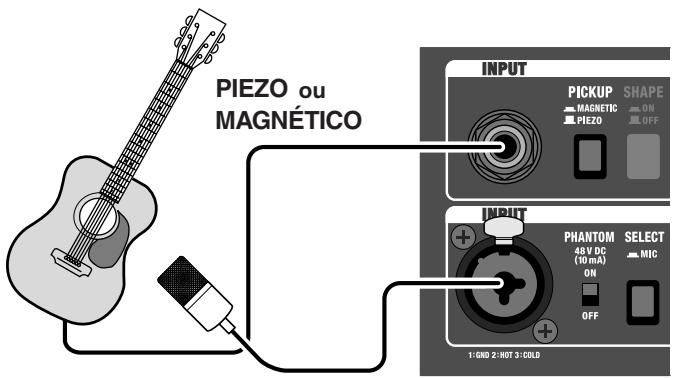

É possível também conectar violões/guitarras com captadores equipados com pré-amplificadores.

Isso proporciona entradas de som equilibradas, o que permite conectar cabos TRS de 1/4" e conectores do tipo XLR.

TRS

XLR

①: GND

②: HOT

③: COLD

É possível utilizar os dois canais combinados.

Consulte "Exemplo de uso dos dois canais combinados" (p. 64).

* Dependendo da posição dos microfones em relação aos alto-falantes, poderão surgir feedbacks. Isso pode ser solucionado:

• Alterando-se a direção do(s) microfone(s).
• Reposicionado o(s) microfone(s) para uma distância maior em relação aos alto-falantes.
• Diminuindo os níveis de volume.

2. Botão PICKUP

Alterna os circuitos de entrada para captadores piezo ou magnético, de acordo com o tipo de captador do violão conectado. Para captador magnético, pressione o botão para baixo.

* Ajuste para “MAGNETIC” se seu violão tem um captador ativo equipado com pré-amplificador.

3. Botão SHAPE

O ajuste deste botão em ON modificará o alcance médio, criando um som brilhante, adequado para acordes dedilhados.

Isso realçará os sons palhetados, permitindo que você execute o dedilhado com aquela sensação de pegada.

4. Chave PHANTOM

Liga e desliga o recurso phantom power.

Ajuste em “ON” quando estiver conectando microfones que requerem o recurso phantom power (microfones condensadores etc.).

Ajuste em “OFF” quando estiver conectando microfones que não requerem o recurso phantom power ou outros aparelhos.

- Siga esta sequência quando estiver conectando microfones que requerem phantom power:

1. Desligue a chave PHANTOM.
2. Conecte o microfone.
3. Ligue a chave PHANTOM.

- A ativação do phantom power para microfones que não necessitam desse recurso ou para outros aparelhos poderá fazer com que tais equipamentos não funcionem corretamente. Assegure-se sempre de desligar a chave antes de conectar.

* Para proteger os circuitos, toda saída de som é momentaneamente desligada após a chave PHANTOM ser ligada ou desligada.
* O recurso phantom power é fornecido apenas para os conectores XLR para ENTRADA de canal MIC/LINE.
* A introdução ou retirada de conectores enquanto o recurso phantom power está ativado poderá produzir barulho.

MEMO Phantom Power

Devido ao seu alcance comparativamente maior e à qualidade de som superior em relação aos microfones dinâmicos, geralmente são usados microfones condensadores para a captação de violões acústicos. Contudo, estes requerem uma fonte de alimentação para que funcionem. Visto que muitos microfones condensadores esgotam as baterias alojadas no seu compartimento de suporte, em muitos casos um tipo de fonte de alimentação conhecida como “phantom power” se faz necessária. Essa fonte de alimentação utiliza o próprio cabo de força do microfone.

A energia phantom power do AC-90 é emitida a 48 V constantes, atendendo, assim, às especificações profissionais exigidas nos estúdios de gravação.

5. Botão SELECT

Altera o nível de entrada para que este se ajuste ao nível do dispositivo conectado (microfone ou linha).

É possível conectar violões/guitarras com captadores magnéticos quando LINE for selecionado com o botão SELECT.

* Observe que o volume aumenta se a chave for ajustada em "MIC" caso você tenha um aparelho em nível de linha conectado.

6. Botões VOLUME

(GUITAR CHANNEL)

Ajusta o volume do canal GUITAR.

* Para ajustar a saída mais grave dos captadores piezo, quando o botão VOLUME situa-se entre as posições 7 e 10, o nível de volume é levemente maior que o do ajuste MAGNETIC quando o botão PICKUP é ajustado para PIEZO.

(MIC/LINE CHANNEL)

Ajusta o volume do canal MIC/LINE.

* Quando estiver usando o AC-90 com o canal GUITAR e o canal MIC/LINE misturados, ajuste o balanço de volume entre os dois canais girando o botão VOLUME.

7. Botões BASS

Ajustam o nível das faixas de baixa frequência.

8. Botões MIDDLE

Ajustam o nível dos médios.

9. Botões TREBLE

Ajustam o nível das faixas de alta frequência.

MEMO

A qualidade de som de um instrumento acústico varia muito de um instrumento para outro. O tipo de som requerido varia igualmente de acordo com a forma como o instrumento está sendo usado em determinado conjunto. Use sempre os botões BASS, MIDDLE e TREBLE para ajustar a qualidade do som às características do seu instrumento, bem como às condições em que ele está sendo usado.

(Exemplo)

• Quando estiver usando o AC-90 encaixado em uma estante para alto-falantes, é recomendável que se aumente o volume do botão BASS; assim você poderá sentir melhor os graves.
• Se o som parece irritante, principalmente logo depois de trocar as cordas, é recomendável que se diminua o volume do botão TREBLE para reduzir as frequências altas.

10. Botões CHORUS

Ligam e desligam o chorus.

Quando ligado, o indicador acende.

MEMO

É possível usar um pedal (o opcional BOSS FS-5U) para ligar e desligar o chorus. A ativação e a desativação do chorus utilizando o pedal funcionam nos dois canais.

11. Botão CHORUS

Gire esse botão para selecionar um dos três tipos de chorus (SPACE, RICH e WIDE).

Você poderá ajustar a intensidade de efeito aplicada mudando a posição do botão.

* Isso é permitido quando o botão CHORUS está na posição ON.
* As marcações indicando as posições SPACE e RICH são aproximadas. Ouça o som e confirme o efeito à medida que executa os ajustes.

SPACE

Refere-se a um tipo de chorus com sintetização espacial. No modelo com sintetização espacial, um método disponível apenas em estéreo, o efeito de chorus é criado juntando-se o som do alto-falante direito (a partir do qual o efeito de som é emitido) e do alto-falante esquerdo (que emite o som direto) e misturando-os no espaço real. Isso gera uma projeção lateral muito maior do que aquela produzida quando os sons são misturados eletronicamente, proporcionando, assim, uma sensação de amplidão muito mais natural.

RICH

Refere-se a um chorus estéreo dividido em três faixas de frequência.

Aqui, o efeito é dividido em três bandas: baixa frequência, alcance médio e alta frequência; com a aplicação de um volume de efeito de chorus mais adequado a cada faixa, a sensação resultante é de preenchimento e amplidão, perfeita para o violão acústico.

Os subgraves encontram-se situados bem no centro, e o som se espalha cada vez mais, à medida que as faixas médias passam para as frequências altas.

WIDE

Apesar de recorrer à divisão do som em bandas distintas, esse efeito de chorus oferece uma expansividade ainda maior que a do RICH.

A imagem do som se projeta para além dos alto-falantes do AC-90, produzindo um efeito que parece cercar o ouvinte de som.

12. Botão REVERB/DELAY

Você poderá ajustar esse botão para alternar entre os efeitos reverb e delay.

Você poderá ajustar a intensidade de efeito aplicada mudando a posição do botão.

* Gire o botão para "OFF" se não estiver usando o efeito de reverb ou de delay.
* As marcações indicando as posições reverb e delay são aproximadas. Ouça o som e confirme o efeito à medida que executa os ajustes.

REVERB

Esse reverb estéreo, desenvolvido especialmente para instrumentos acústicos, proporciona uma sensação de amplidão e de qualidade sonora natural.

Gire o botão para ajustar o volume do efeito de reverb.

DELAY

Esse delay, desenvolvido especialmente para instrumentos acústicos, acrescenta reflexos suaves ao som original.

Gire o botão para alterar a duração do delay.

* É possível usar um pedal (o opcional BOSS FS-5U) para ligar e desligar o reverb.

13. Botão FREQUENCY

Seleciona a frequência na qual a função Anti-feedback opera. Igualmente, a posição do botão determina se os ajustes Auto ou Manual foram selecionados.

* Gire o botão para "OFF" se não estiver usando o controle Anti-feedback.

14. Botão START

Usado para os ajustes Auto (p. 61). Pressione o botão para executar a detecção automática das frequências que provocam feedbacks.

Os indicadores mostram o status operacional da função de detecção automática.

Durante a detecção: Pisca rapidamente

Após a detecção: Permanece aceso

* Mantenha o botão START pressionando por um segundo ou mais para fazer com que a unidade volte à posição de espera e execute a detecção automática.

Como usar o ANTI-FEEDBACK

O Anti-feedback é uma função que controla o feedback gerado entre o/a violão/guitarra ou microfone e o amplificador.

O feedback é eliminado atenuando-se a frequência em que o feedback ocorre.

* Esse recurso não foi projetado para trabalhar com o feedback gerado por altas frequências que pode ocorrer quando se usam microfones.

O anti-feedback pode ser usado de dois modos diferentes; você pode usar tanto os “Auto settings” quanto os “Manual settings.”

* Use qualquer um dos dois quando ocorrerem feedbacks.

MEMO Feedback

Refere-se a um fenômeno pelo qual os sinais emitidos dos alto-falantes são captados por um microfone ou captador, e o som é posteriormente amplificado e emitido dos alto-falantes, resultando em um som oscilante indesejável.

* Se o anti-feedback por si só não controlar o feedback, modifique os seus ajustes, por exemplo, diminuindo o volume ou cortando as frequências baixas.
* Para evitar o feedback durante uma apresentação, recomendamos que o anti-feedback seja ajustado antes da apresentação.

Ajustando o ponto de feedback automaticamente

Esse controle detecta a frequência em que ocorre o feedback e o elimina.

* Utilize nas condições em que ocorra o feedback.

1. Provoque o feedback.

2. Gire o botão FREQUENCY para a posição "AUTO".

O indicador ANTI-FEEDBACK pisca lentamente, e a detecção automática entra no modo de espera.

1. Pressione o botão START.

A detecção automática do ponto de feedback é iniciada. O indicador pisca rapidamente quando a detecção está em andamento e, quando o ponto de feedback é encontrado, o indicador permanece aceso ininterruptamente. Se não for encontrado nenhum ponto de feedback, o indicador pisca lentamente, e a função de detecção automática retorna ao modo de espera.

1. Pressione o botão START mais uma vez para realizar a detecção automática novamente.

Ajustando o ponto de feedback manualmente

1. Provoque o feedback.

2. Gire o botão, movendo-se dentro da faixa de L a H (o indicador ANTI-FEEDBACK é aceso) para encontrar a frequência na qual o feedback deverá ser eliminado.

Gire o botão no sentido horário para eliminar progressivamente o feedback mais agudo e no sentido anti-horário para eliminar progressivamente o feedback mais grave.

MEMO

Você pode usar um pedal (os opcionais BOSS FS-5U, FS-6) para executar a detecção automática da frequência de feedback ou para ligar e desligar a função Anti-feedback.

DICA

Você pode usar o anti-feedback mesmo quando o feedback não for um problema. Por exemplo, você poderá usá-lo para remover resonâncias indesejáveis na faixa dos graves aos médios, bem como para corrigir outros problemas com a qualidade do som.

15. Botão MUTE

Liga e desliga a função Mute.

Quando você pressiona o botão, o indicador MUTE pisca, a função Mute é ativada, e a saída de alto-falantes e os sons emitidos de SUB WOOFER OUT e LINE OUT são desligados.

Com a função Mute ativada, não é preciso diminuir o volume girando o botão VOLUME ou o botão MASTER para eliminar o ruído quando o violão/guitarra está sendo plugado ou desplugado.

* Os sons emitidos pelos plugues DI OUT/TUNER OUT e PHONES não são desligados.

DICA

É possível afinar seu instrumento, sem que haja emissão de som dos alto-falantes, conectando um afinador (opcional) à saída DI OUT/TUNER OUT e pressionando o botão MUTE.

MEMO

É possível usar um pedal (o opcional BOSS FS-5U ou o FS-6) para ligar e desligar a função Mute. (p. 63)

16. Botão MASTER

Ajusta o nível geral de volume.

* Não é possível ajustar o LINE OUT.

17. Plugue PHONES

Os fones de ouvido são conectados aqui. Nenhum som será emitido dos alto-falantes ou de SUB WOOFER OUT quando os fones de ouvido estiverem conectados.

18. Chave POWER

Liga e desliga o AC-90.

O indicador POWER acende quando a energia está ligada.

* Se você precisar desligar a energia completamente, primeiro desligue a chave POWER e, em seguida, desconecte o cabo da tomada. Consulte Power Supply (p. 5)
* Devido a um recurso de proteção de circuitos, esta unidade, após ter sido ligada, requer um pouco de tempo para ficar pronta para funcionamento normal.
* Assegure-se sempre de diminuir o nível de volume antes de ligar a energia. Mesmo quando o volume for totalmente diminuído, você poderá ouvir ainda algum som ao ligar a força, porém isso é normal e não indica um mau funcionamento.

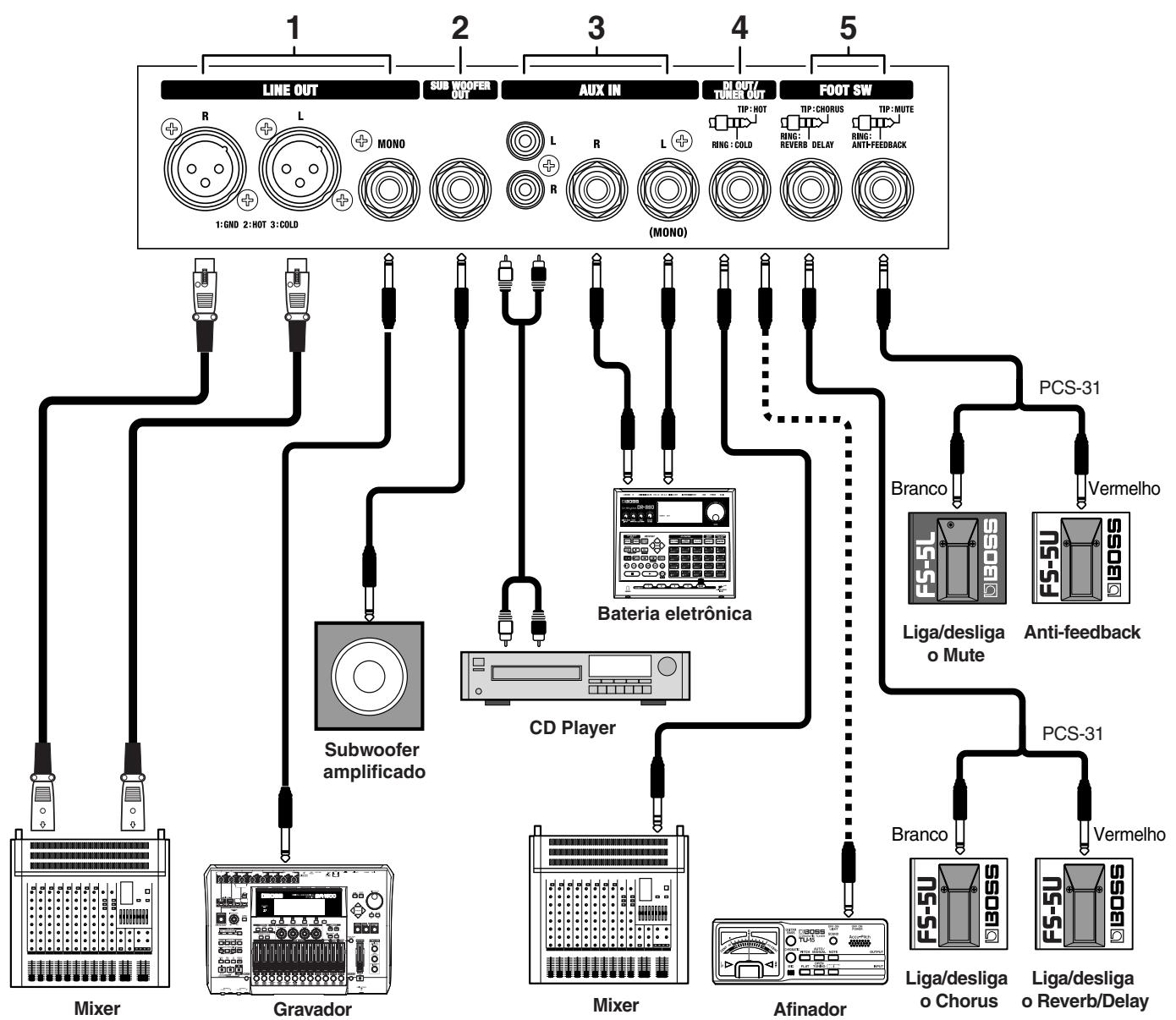

Painel traseiro

* Quando forem usados cabos de conexão com resistores, o nível de volume do equipamento conectado às entradas deverá ser baixo. Se isso acontecer, use cabos de conexão que não tenham resistores.

1. Plugues LINE OUT

É possível conectar aqui um mixer, um equipamento de gravação ou outro aparelho. O nível de saída é +4 dBu. Incluídos aqui temos conectores XLR (L/R: saída estéreo) e um plugue de 1/4" (saída mono).

①: GND
②: HOT
③: COLD

* Não é possível ajustar o volume de LINE OUT com o botão MASTER.

* Os efeitos de chorus foram criados para projetar o máximo de efetividade quando você usa os alto-falantes integrados da unidade. Essa efetividade poderá variar quando LINE OUT for usada no lugar dos alto-falantes integrados.

É possível conectar um subwoofer amplificado para reproduzir sons com mais punch e graves mais poderosos. O volume é ajustado com o botão MASTER.

3. Plugues AUX IN

É possível conectar um CD player, uma bateria eletrônica ou outro aparelho e reproduzir sons em estéreo. São fornecidos plugues RCA e de 1/4". Quando conectado apenas ao plugue de 1/4" esquerdo, a reprodução será em mono. Embora a entrada a partir de AUX IN seja emitida pelos alto-falantes, PHONES e SUB WOOFER OUT, ela não será emitida a partir de LINE OUT. O volume é ajustado com o botão MASTER, e a ativação/desativação da função Mute para esses sons é controlada com o botão MUTE.

Se forem conectados aparelhos em ambos os plugues RCA e de 1/4", as duas saídas serão misturadas.

4. Plugue DI OUT/TUNER OUT

O som direto do aparelho ou instrumento conectado ao canal GUITAR ou MIC/LINE é emitido daqui. Este é um plugue TRS de 1/4" com saída balanceada.

Esse plugue também poderá ser usado para conectar um afinador.

* Se não for necessária uma saída balanceada, utilize um plugue de 1/4" (mono) para conectar-se aqui.

DICA

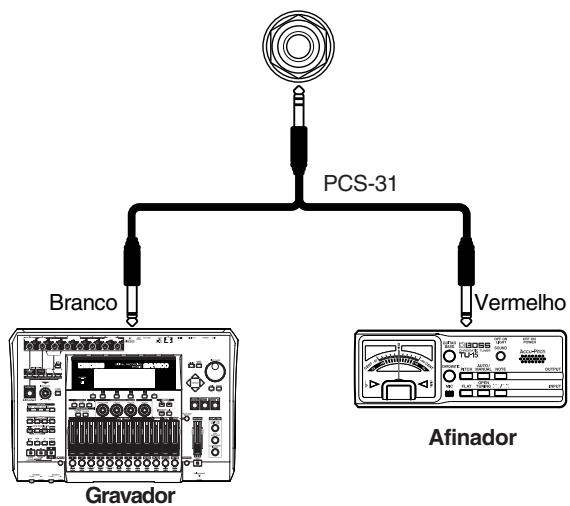

Se não for necessária uma saída balanceada, é possível usar um cabo de conexão especial (o opcional PCS-31) para usar o DI OUT e o TUNER OUT simultaneamente.

OBSERVAÇÃO

Um sinal de fase invertido é emitido do lado COLD (o lado vermelho do PCS-31). Conecte o aparelho de gravação no lado HOT (o lado branco do PCS-31)

5. Plugues FOOT SW

O AC-90 aceita os pedais BOSS FS-5L (tipo trava), BOSS FS-5U (tipo momentâneo) e BOSS FS-6.

* Ajuste a chave de polaridade conforme demonstrado a seguir.

A conexão de um pedal (opcionais BOSS FS-5L, FS-5U ou FS-6) usando um cabo de conexão (o opcional PCS-31) possibilitará o uso de um pedal tipo trava (o FS-5L ou o FS-6) para ligar e desligar a função Mute ou o uso de um pedal do tipo momentâneo (o FS-5U ou o FS-6) para controlar o recurso anti-feedback.

* Para obter mais informações sobre os ajustes do FS-6, consulte o manual do proprietário do FS-6.

Quando for usado um plugue de 1/4" (mono) para conectar um único pedal, apenas a função liga/desliga do Mute será permitida. Nesses casos, você deverá usar um pedal do tipo trava (como o BOSS FS-5L)

* O botão MUTE deverá ser ajustado em off quando for conectado um pedal para controlar a função Mute.
Não é possível desligar a função Mute pressionado o pedal quando o botão MUTE estiver ligado (quando o indicador MUTE estiver aceso).
* Ao usar um pedal FS-5U (tipo momentâneo) para ativar e desativar a função Mute, está será ativada apenas enquanto a chave for mantida para baixo.

Para o anti-feedback, o pedal funcionará da seguinte maneira:

• Quando o botão FREQUENCY é posicionado na faixa de L a H, o pedal liga e desliga a função anti-feedback.
• Quando o botão FREQUENCY é posicionado em AUTO, a chave desempenha a mesma função da chave START para detecção automática. Manter o pedal pressionado por um segundo ou mais fará com que a função de detecção automática returne ao modo de espera.

(CHORUS, DELAY/REVERB)

Ao utilizar um cabo de conexão especial (o opcional PCS-31) para conectar dois pedais (o opcional BOSS FS-5U), será possível usar o FS-5U para ligar e desligar o chorus e outro FS-5U para ligar e desligar o reverb.

Quando for usado um plugue de 1/4" (mono) para conectar um único pedal, apenas a função liga/desliga do chorus será permitida.

* A função liga/desliga do chorus funciona em ambos os canais.
* Não é possível ligar e desligar o chorus pressionando o pedal quando o botão CHORUS está desligado.

Exemplo de uso de dois canais combinados

Quando estiver usando um microfone e um captador

GUITAR CHANNEL:

Microfone condensador ou dinâmico (botão SELECT = MIC)

Isso permite misturar os médios pesados do captador com os agudos leves do microfone.

Ajuste a chave PHANTOM em ON se estiver usando um microfone condensador.

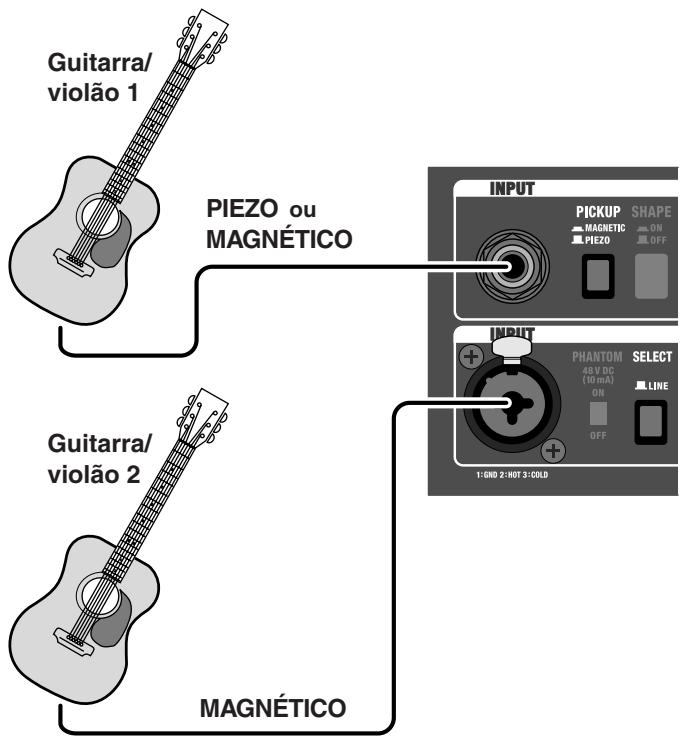

Quando estiver usando dois violões/guitarras

GUITAR CHANNEL:

Guitar 1 Captador piezo ou magnético

MIC/LINE CHANNEL:

Violão/guitarra 2 Captador magnético (botão SELECT = LINE)

É possível alternar entre os/as violões/guitarras sem ter de reajustar o volume e o tom.

Quando estiver usando um/uma violão/guitarra com dois tipos de captadores

GUITAR CHANNEL:

Captador piezo (botão PICKUP = PIEZO)

MIC/LINE CHANNEL:

Captador magnético (botão SELECT = LINE)

É possível equilibrar os níveis de volume usando cada um dos botões VOLUME do canal e ajustar o tom para cada captador a fim de obter o som ideal com os botões do equalizador (BASS/MIDDLE/TREBLE).

Microfone condensador ou Microfone dinâmico


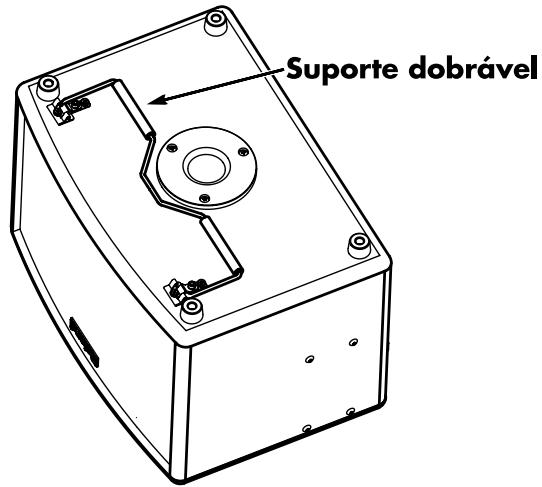

Como utilizar o suporte dobrável

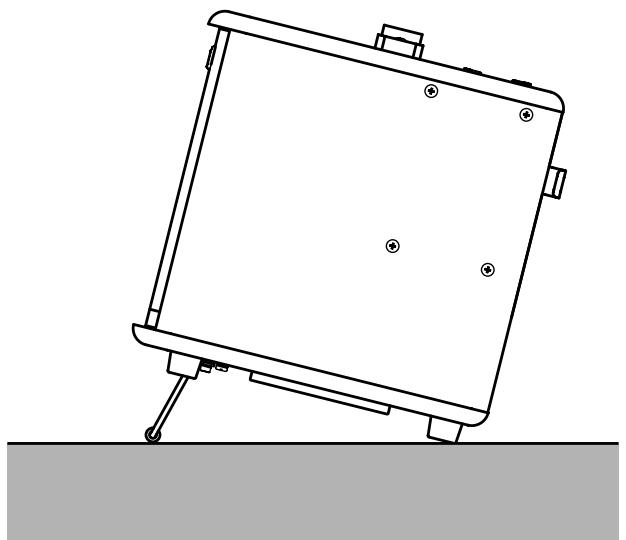

Quando estiver usando o AC-90 no chão ou em outras posições mais inclinadas, o ajuste e a utilização do suporte dobrável poderão facilitar ainda mais a audição do som proveniente dos alto-falantes.

• Quando estiver usando o suporte dobrável, assegure-se sempre de posicioná-lo de tal forma a manter o equilíbrio do AC-90.
• Quando não estiver usando o suporte dobrável, mantenha-o fechado.

⚠️ ADVERTÊNCIA

• Jamais levante ou transporte o AC-90 segurando-o pelo suporte dobrável.
• Jamais coloque qualquer objeto sobre o AC-90 quando estiver usando o suporte dobrável. E jamais se sente ou após-se sobre o suporte dobrável.
• Quando fechar o suporte dobrável, tenha cuidado para não apertar os dedos.

Utilizando um suporte para alto-falante

Com a utilização de um suporte para alto-falantes, é possível montar o AC-90 a uma altura ideal para ser usado como alto-falante de retorno ou aparelho de PA simples.

ADVERTÊNCIA

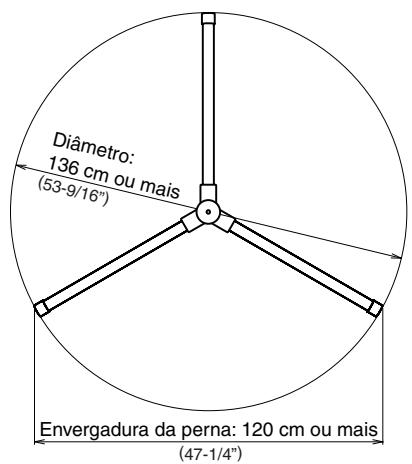

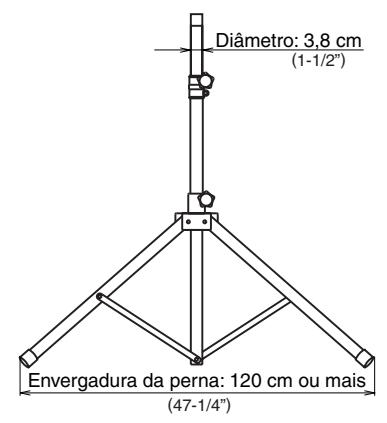

- O AC-90 foi elaborado para ser usado apenas com suportes para alto-falantes cujas dimensões atendem às especificações descritas a seguir. Não use o AC-90 com um suporte para alto-falantes que não atenda às referidas especificações.

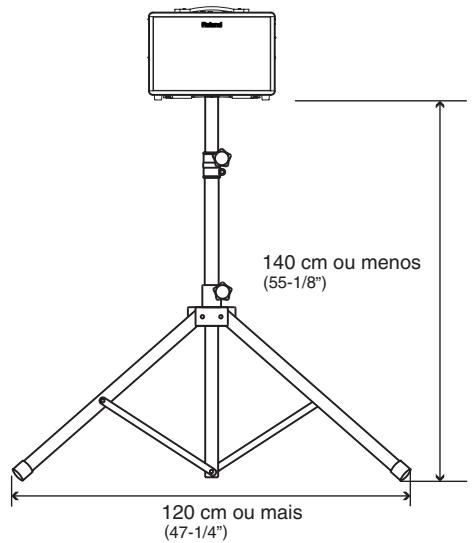

- Antes de usar, ajuste o suporte para alto-falantes a uma altura de 140 cm (55-1/8") ou menos e a uma envergadura da perna de 120 cm (47-1/4") ou mais, conforme demonstrado na figura a seguir.

- O uso de um suporte para alto-falantes que não atenda às especificações à esquerda ou que esteja ajustado a uma altura acima de 140 cm (55-1/8") ou a uma envergadura de perna inferior a 120 cm (47-1/4") poderá resultar em danos ao equipamento ou avarias devido ao tombamento do suporte.

- Quando estiver usando o AC-90 com um suporte para alto-falantes, este deverá ser cuidadosamente posicionado de forma a manter seu equilíbrio e garantir que permanecerá firme.

- Os cabos conectados ao AC-90 deverão ter uma folga suficiente para evitar que alguém os pise e venha a sofrer algum acidente.

- Para evitar acidentes causados por quedas, não coloque qualquer objeto sobre o AC-90 quando este for montado sobre um suporte para alto-falantes.

- Tenha sempre mais alguém para ajudá-lo quando estiver montando o AC-90 sobre um suporte para alto-falantes ou quando estiver ajustando a altura com o AC-90 montado sobre o suporte.

PT Este símbolo indica que nos países da UE, a recolha deste produto deverá ser feita separadamente do lixo doméstico, de acordo com os regulamentos de cada região. Os produtos que apresentem este símbolo não deverão ser eliminados juntamente com o lixo doméstico.
