GEBRUIKSAANWIJZING AC-90 ROLAND

Belangrijkste kenmerken....67

Namen van onderdelen en hun functies ......68

Voorpaneel 68

Achterpaneel 72

Voorbeeld van gecombineerd gebruik van twee kanalen....74

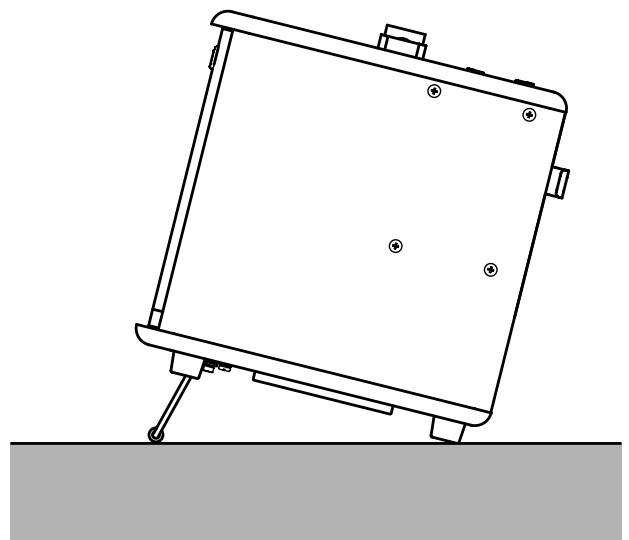

De vouwstandaard gebruiken ....75

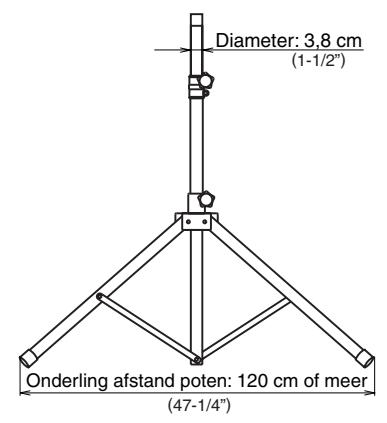

Een luidsprekerstandaard gebruiken ....76

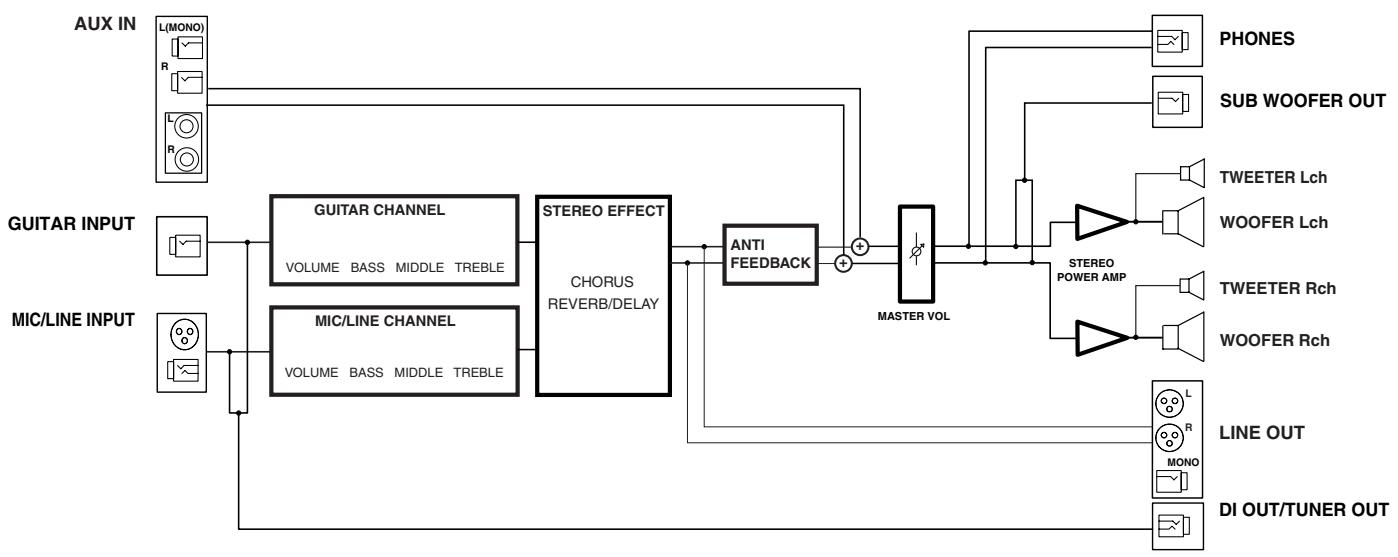

Block Diagram ......77

Belangrijkste kenmerken

De AC-90 is een krachtige monitorversterker die speciaal is ontwikkeld voor gebruik met akoestische instrumenten. Hij geeft de harmonische rijkheid van het geluid, kenmerkend voor akoestische instrumenten, volledig weer.

Compacte, krachtige stereoversterker

• Het verfijnde ontwerp van de behuizing is bedoeld om het geluid van akoestische instrumenten te verbeteren. Binnen in de behuizing bevinden zich twee woofers van 20 cm, twee tweeters en een stereoversterker van 45 W + 45 W - allemaal speciaal ontworpen voor de AC-90. Daardoor kan het toestel een meer natuurlijk akoestisch geluid produceren over een breder frequentiebereik.
• Dankzij een eindversterker die werd ontworpen om zo licht mogelijk te zijn en het gebruik van nieuwe materialen voor de woofers, is het gewicht van het toestel aanzienlijk minder.

Twee onafhankelijke kanalen, GUITAR en MIC/LINE

• Elk kanaal bevat een 3-bands equalizer.
• Het GUITAR-kanaal hanteert zowel piëzo-elementen als magnetische elementen.
• Het MIC/LINE-kanaal werkt met fantoomvoeding, geproduceerd door het uiterst betrouwbare schakelsysteem voor 48 V fantoomvoeding.
• Dankzij het MIC/LINE-kanaal voor LINE-invoer kunt u een gitaar met magnetische elementen aansluiten. U kunt ook de piëzo-elementen (GUITAR-kanaal) en magnetische elementen (MIC/LINE-kanaal) van een gitaar tegelijkertijd gebruiken en de geluiden mengen.

Digitale effecten van hoge kwaliteit

• Er zijn drie soorten stereo-choruseffecten voorzien: "SPACE", waarbij de chorus ruimtelijk is samengesteld, "RICH" (dat wordt opgedeeld in frequentiebanden) en "WIDE" (dat ook wordt opgedeeld in frequentiebanden en een nog groter gevoel van breedte geeft).
• Voorziet stereoweerkaatsing, speciaal ontwikkeld voor akoestische instrumenten, wat een verhoogd gevoel van ruimtelijkheid en een voller geluid geeft.
• Uitgerust met vertragingseffecten die een zachter geluid produceren en die speciaal zijn ontwikkeld voor akoestische instrumenten.
• U kunt een optionele voetschakelaar gebruiken om de effecten in en uit te schakelen.

Anti-feedback onderdrukt rondzingen

• Anti-feedback biedt twee manieren om het feedbackpunt te vinden: "Handmatige instellingen" of "Automatische instellingen", dat wordt gebruikt voor het automatisch opsporen van het feedbackpunt.
• U kunt een optionele voetschakelaar aansluiten en deze functie met uw voet bedienen.

Functie Mute

• Met de bijgeleverde Mute-schakelaar kunt u zowel het geluid van de luidsprekers van de AC-90 als het geluid van LINE OUT op een eenvoudige manier dempen. Met behulp van de functie Mute kunt u de gitaar geluidloos in- en uitpluggen. Wanneer u bovendien een stemapparaat hebt aangesloten op TUNER OUT, kunt u met deze functie uw instrument stemmen zonder geluid te maken.
• U kunt een optionele voetschakelaar aansluiten en deze functie met uw voet in- en uitschakelen.

Externe ingangen (AUX IN)

• Uitgerust met externe ingangen, waarop u een cd-speler, begeleidingsapparaat of ander toestel in stereo kunt aansluiten.
• Het toestel is voorzien van tulpstekkers en 1/4"-stekkers, waardoor u ongeveer elk soort toestel kunt aansluiten.

Meerdere uitgangen

• Via de DI OUT-aansluiting kunt u de signalen van aangesloten instrumenten en microfoons rechtstreeks weergeven. U kunt ook een stemapparaat aansluiten. Gebalanceerde TRS-uitvoer wordt ondersteund.
• De lijnuitgangen bestaan uit 1/4" mono-uitgangen en XLR-aansluitingen voor stereo-uitvoer. U kunt één AC-90 gebruiken voor alle toepassingen.
• Het toestel is ook voorzien van een subwooferuitgang. Door een versterkte subwoofer aan te sluiten kunt u een nog pittiger geluid produceren met een krachtigere laag.
• De versterker beschikt bovendien over een hoofdtelefoonaansluiting, die u kunt gebruiken voor spelen 's nachts en geluidstesten.

Handige opstelling

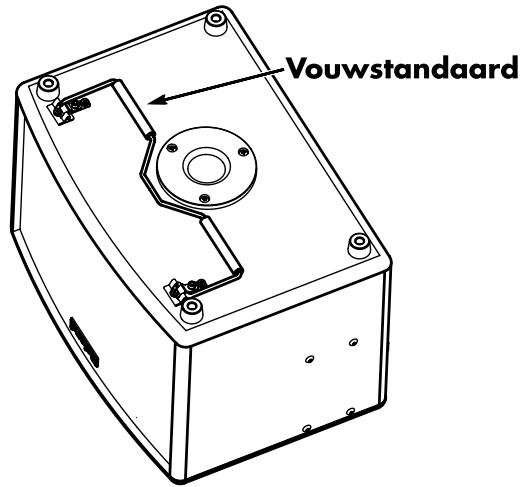

• Het toestel heeft een "vouwstandaard", waarmee u de hoek van de versterker kunt wijzigen om bijvoorbeeld mee te luisteren.
• Het bevat bovendien een "luidsprekerstandaard-adapter", waarmee u de AC-90 aan een luidsprekerstandaard kunt bevestigen. Hierdoor kunt u de AC-90 gemakkelijker gebruiken wanneer u staand speelt of kunt u hem gebruiken als een eenvoudige PA.
• Een draagtas wordt bijgeleverd om het vervoer te vergemakkelijken.

Namen van onderdelen en hun functies

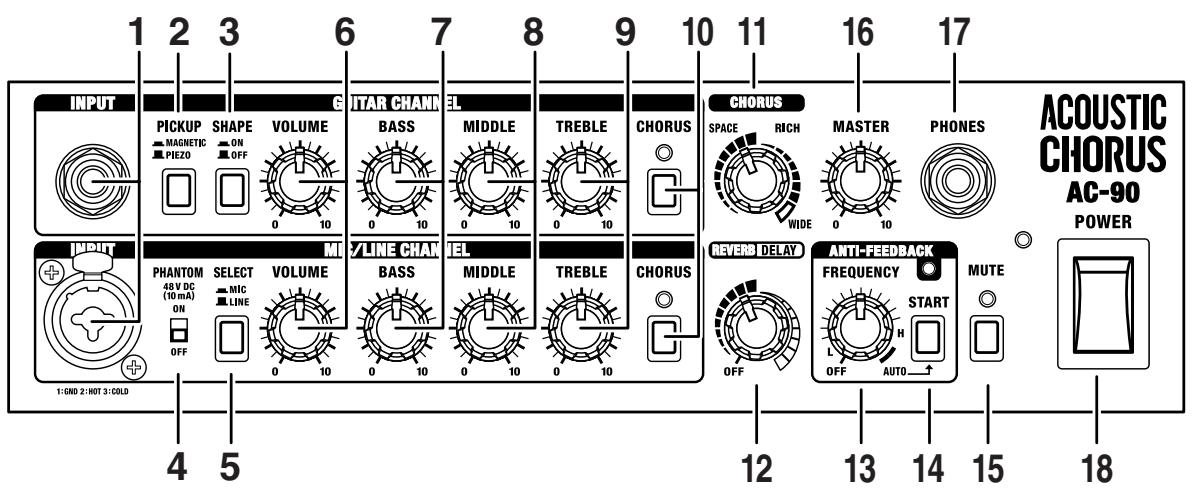

Voorpaneel

1. INPUT

(GUITAR-KANAAL)

Sluit hier de gitaren aan.

(MIC/LINE-KANAAL)

Sluit hier uw microfoons en lijnniveau-apparaten aan. U kunt ook gitaren met elementen voorzien van voorversterkers aansluiten.

Dit is een gebalanceerde invoer, zodat u 1/4" TRS-aansluitingen en XLR-aansluitingen kunt maken.

TRS

XLR

①: GND

②: HOT

③: COLD

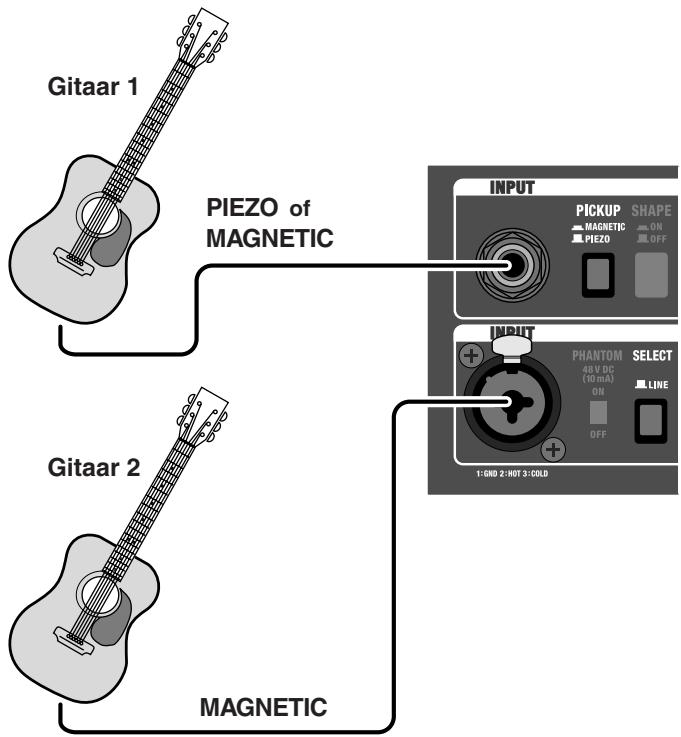

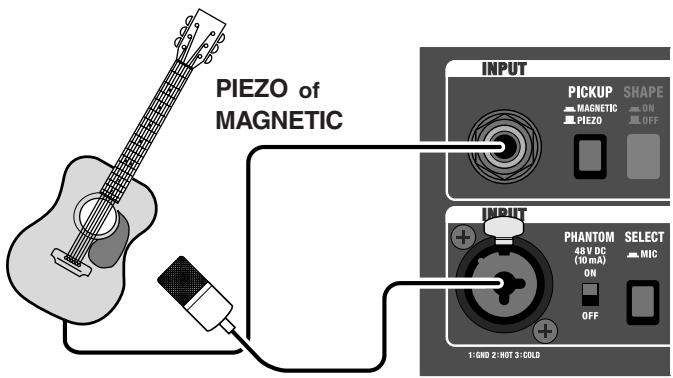

U kunt de twee kanalen in combinatie gebruiken.

Raadpleeg "Voorbeeld van gecombineerd gebruik van twee kanalen" (p. 74)

* Er kan feedback optreden, afhankelijk van de plaats van de microfoons in verhouding tot de luidsprekers. Dit kan als volgt worden opgelost:

• Wijzig de richting van de microfoon(s).
• Plaats de microfoon(s) op een grotere afstand van de luidsprekers.
• Verlaag het volume.

2. PICKUP-knop

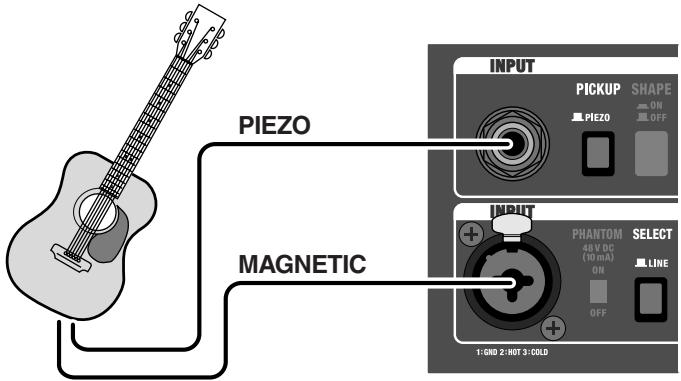

Deze knop schakelt de invoerstroom voor piëzo-elementen of magnetische elementen, afhankelijk van de elementen van de aangesloten gitaar. Druk de knop in voor magnetische elementen.

* Zet deze knop op "MAGNETIC" als uw gitaar een actief element met voorversterker heeft.

3. SHAPE-knop

Als u deze knop op ON zet, wijzigt het middenbereik zodat u heldere tonen krijgt, geschikt om akkoorden aan te slaan. Deze functie legt de nadruk op strijkende geluiden, waardoor u met een scherper gevoel slaggitaar kunt spelen.

4. PHANTOM-schakelaar

Deze schakelt de fantoomvoeding in en uit.

Zet deze schakelaar op "ON" wanneer u microfoons aansluit die fantoomvoeding gebruiken (condensatormicrofoon, enz.) Zet deze schakelaar op "OFF" wanneer u microfoons of andere toestellen die geen fantoomvoeding gebruiken aansluit.

- Houd de onderstaande volgorde aan wanneer u microfoons aansluit die fantoomvoeding gebruiken:

1. Zet de PHANTOM-schakelaar uit.

2. Sluit de microfoon aan.

3.Zet de PHANTOM-schakelaar aan.

- Fantoomvoeding voorzien voor microfoons die dat niet nodig hebben of voor andere toestellen kan defecten veroorzaken. Zet de schakelaar altijd uit voordat u een microfoon of toestel aansluit.

* Om de stroomkring te beschermen, wordt het geluid van alle apparaten tijdelijk gedempt nadat de PHANTOM-schakelaar wordt in- of uitgeschakeld.

* Er wordt alleen fantoomvoeding voorzien voor de XLR-aansluitingen van de INPUT van het MIC/LIN-kanaal.

* Er kan een geluid worden geproduceerd bij het maken of loskoppelen van aansluitingen wanneer de fantoomvoeding is ingeschakeld.

Fantoomvoeding

Omdat condensatormicrofoons een betrekkelijk groter bereik en betere geluidskwaliteit hebben dan dynamische microfoons, worden ze vaak gebruikt om het geluid van akoestische gitaren weer te geven. Ze hebben echter stroomtoevoer nodig om te werken. Hoewel sommige condensatormicrofoons op batterijen werken, die zich in de microfoonbehuizing bevinden, hebben ze vaak een extra stroomtoevoer nodig, bekend als fantoomvoeding. Deze stroomtoevoer gebruikt de bestaande microfoonkabel om stroom te geven.

De fantoomvoeding van de AC-90 bedraagt constant 48 V en voldoet dus aan de professionele specificaties vereist in opnamestudio's.

5. SELECT-knop

Deze knop wijzigt het invoerniveau zodat het overeenkomt met dat van het aangesloten toestel (mic of line).

U kunt gitaren met magnetische elementen aansluiten wanneer LINE is geselecteerd met de SELECT-knop.

* Het volume neemt toe wanneer de schakelaar op "MIC" staat als u een lijnniveau-apparaat hebt aangesloten.

6. VOLUME-regelaars

(GUITAR-KANAAL)

Wijzigt het volume van het GUITAR-kanaal.

* Om de lagere uitvoer van piëzo-elementen aan te passen, moet het volumeniveau, wanneer de VOLUME-regelaar tussen 7 en 10 is ingesteld, iets hoger worden gezet wanneer de PICKUP-knop op PIEZO staat, in tegenstelling tot wanneer deze op MAGNETIC staat.

(MIC/LINE-KANAAL)

Wijzigt het volume van het MIC/LINE-kanaal.

* Wanneer u de AC-90 gebruikt met het GUITAR-kanaal en het MIC/LINE-kanaal gemengd, kunt u met de VOLUME-regelaar de volumebalans tussen de twee kanalen aanpassen.

7. BASS-regelaars

Wijzigt het niveau van het lage-frequentiebereik.

8. MIDDLE-regelaars

Wijzigt het niveau van van het middenbereik.

9. TREBLE-regelaars

Wijzigt het niveau van het hoge-frequentiebereik.

MEMO

De toon van akoestische instrumenten kan enorm verschillen van één instrument tot een ander. Het benodigde geluid verschilt ook naargelang de manier waarop een instrument wordt gebruikt in een bepaald samenspel. Gebruik de BASS-, MIDDLE- en TREBLE-regelaars om de toon aan te passen zodat die past bij het instrument dat u gebruikt en de omstandigheden.

(Voorbeeld)

• Wanneer de AC-90 is bevestigd aan de luidsprekerstandaard, kunt u de BASS-regelaar omhoog draaien, zodat de lage frequenties beter worden weergegeven.
• Als het geluid te scherp klinkt, bijvoorbeeld na het vervangen van de snaren, kunt u de TREBLE-regelaar omlaag draaien om de hoge frequenties te beperken.

10. CHORUS-knoppen

Met deze knop kunt u de chorus in- en uitschakelen.

Wanneer deze functie is ingeschakeld, brandt het lampje.

MEMO

U kunt een voetschakelaar (de optionele BOSS FS-5U) gebruiken om de chorus in en uit te schakelen. De chorus in- en uitschakelen met de voetschakelaar werkt voor beide kanalen.

11. CHORUS-regelaar

Gebruik deze regelaar om te wisselen tussen de drie soorten chorus (SPACE, RICH en WIDE).

U kunt de hoeveelheid effect die wordt toegepast aanpassen door de positie van de regelaar te wijzigen.

* Dit is mogelijk wanneer de CHORUS-knop op ON is ingesteld.
* De aanduidingen die de posities SPACE en RICH aanduiden zijn bij benadering. Luister naar het geluid om het effect te controleren terwijl u aanpassingen maakt.

SPACE

Deze chorus is ruimtelijk samengesteld. Bij een ruimtelijk samengestelde chorus, een methode die alleen in stereo kan worden gebruikt, wordt het choruseffect gecreëerd door het geluid van de rechter luidspreker (waarmee het effectgeluid wordt weergegeven) en het geluid van de linker luidspreker (die het rechtstreekse geluid weergeeft) ruimtelijk te mixen. Dit zorgt voor een grotere spreiding dan wanneer de geluiden elektronisch worden gemixt, wat een meer natuurlijk gevoel van breedte geeft.

RICH

Dit is een stereochorus dat is ingedeeld in drie frequentiebereiken.

Het effect wordt hier verdeeld over drie banden: lage frequentie, middenbereik en hoge frequentie. Door de meest geschikte hoeveelheid choruseffect voor elk bereik toe te passen, geeft het een gevoel van volledigheid en breedte, wat uiterst geschikt is voor de akoestische gitaar.

Het lage bereik is stevig in het centrum gesitueerd en het geluid verspreid zich meer en meer wanneer het stijgt van het middenbereik naar de hogere frequenties.

WIDE

Deze chorus is ook gebaseerd op de verdeling van het geluid over aparte banden, maar geeft een nog grotere breedte dan RICH.

Het geluidsbeeld verspreidt zich verder dan de luidsprekers van de AC-90 en produceert zo een effect dat de luisteraar als het ware in het geluid plaatst.

12. REVERB/DELAY-regelaar

U kunt deze regelaar gebruiken om te wisselen tussen weergalm en vertraging.

U kunt de hoeveelheid effect die wordt toegepast aanpassen door de positie van de regelaar te wijzigen.

* Zet de regelaar op "OFF" als u geen weergalm of vertraging wilt gebruiken.
* De aanduidingen die de posities van weergalm en vertraging aanduiden zijn bij benadering. Luister naar het geluid om het effect te controleren terwijl u aanpassingen maakt.

REVERB

Deze stereo-weergalm, speciaal ontwikkeld voor akoestische instrumenten, geeft een gevoel van ruimtelijkheid en een natuurlijke sonische kwaliteit.

Draai met de regelaar om het volume van de weergalm aan te passen.

DELAY

Deze vertraging, speciaal ontwikkeld voor akoestische instrumenten, voegt zachte weerkaatsingen toe aan het originele geluid.

Draai met de regelaar om de vertragingstijd te wijzigen.

* U kunt een voetschakelaar (de optionele BOSS FS-5U) gebruiken om de weergalm en vertraging in en uit te schakelen.

13. FREQUENCY-regelaar

Met deze knop selecteert u de frequentie waarmee de anti-feedbackfunctie werkt.

De positie van de regelaar bepaalt bovendien of de automatische of handmatige instellingen geselecteerd zijn.

* Zet de regelaar op "OFF" als u geen anti-feedback gebruikt.

14. START-knop

Deze wordt gebruikt voor de automatische instellingen (p. 71). Door op de knop te drukken worden de frequenties van feedbackgeluiden automatisch gedetecteerd.

De lampjes geven de werkingsstatus van de automatische detectiefunctie weer.

Stand-by: knippert langzaam

Tijdens detectie: knippert snel

Na detectie: blijft branden

* Als u de START-knop gedurende één seconde of langer ingedrukt houdt, keert het toestel terug naar de stand-bystand voor automatische detectie.

ANTI-FEEDBACK gebruiken

Anti-feedback is een functie die de feedback regelt die ontstaat tussen de gitaar of microfoon en de versterker.

De feedback wordt onderdrukt door de frequentie waarop die ontstaat te verminderen.

* Deze functie is niet ontwikkeld om te werken met hoge-frequentiefeedback, die kan ontstaan bij het gebruik van microfoons.

Anti-feedback kan op twee verschillende manieren worden gebruikt: "Automatische instellingen" of "Handmatige instellingen".

* U kunt beide gebruiken wanneer er feedbackgeluiden worden weergegeven.

MEMO Feedback

Dit is een verschijnsel waarbij signalen weergegeven via de luidsprekers opnieuw worden opgevangen door de microfoon of een element. Het geluid wordt dan verder versterkt en weergegeven via de luidsprekers, wat resulteert in een vervelend oscillerend geluid.

* Als de anti-feedback alleen de feedback niet kan regelen, pas dan uw instellingen aan, bijvoorbeeld door het volume te verlagen of lage frequenties te beperken.
* Om feedback te voorkomen tijdens een optreden, raden we aan om de anti-feedbackfunctie in te stellen voor het optreden.

Het feedbackpunt automatisch instellen

Hiermee detecteert u automatisch de frequentie waarop de feedback optreedt en wordt feedback onderdrukt.

* Gebruik dit wanneer feedback optreedt.

1. Zorg ervoor dat feedbackgeluiden ontstaan.

2. Draai de FREQUENCY-regelaar naar de positie "AUTO".

Het ANTI-FEEDBACK-lampje knippert langzaam en de automatische detectiefunctie schakelt over naar de stand-bystand.

1. Druk op de START-knop.

De automatische detectie van het feedbackpunt start. Het lampje knippert snel wanneer de detectie wordt uitgevoerd. Wanneer het feedbackpunt is gevonden, blijft het lampje branden. Als er geen feedbackpunt wordt gedetecteerd, knippert het lampje traag en schakelt de automatische detectiefunctie over naar de stand-bystand.

1. Druk opnieuw op de START-knop om de automatische detectie opnieuw uit te voeren.

Het feedbackpunt handmatig instellen

1. Zorg ervoor dat feedbackgeluiden ontstaan.

2. Draai de regelaar van L naar H (het ANTI-FEEDBACK-lampje licht op) om te zoeken naar de frequentie waarop de feedback moet worden onderdrukt.

Door de regelaar rechtsom te draaien, wordt meer treble-feedback onderdrukt; door de regelaar linksom te draaien wordt meer bass-feedback onderdrukt.

MEMO

U kunt een voetschakelaar (de optionele BOSS FS-5U, FS-6) gebruiken om de automatische detectie van de feedbackfrequentie uit te voeren of om de anti-feedbackfunctie in en uit te schakelen.

TIP

U kunt anti-feedback zelfs gebruiken wanneer feedback geen probleem is. U kunt het bijvoorbeeld gebruiken om ongewenste resonantie in het lage bereik tot middenbereik te verwijderen en om andere problemen met de geluidskwaliteit op te lossen.

15. MUTE-knop

Deze schakelt de functie Mute in en uit.

Wanneer u op de knop drukt, knippert het MUTE-lampje en wordt de functie ingeschakeld. De luidsprekeruitvoer en geluiden van SUB WOOFER OUT en LINE OUT worden gedempt.

Wanneer de functie Mute is ingeschakeld, hoeft u de VOLUME-regelaar of de MASTER-regelaar niet omlaag te draaien om het geluid te dempen bij het inpluggen of uitpluggen van uw gitaar.

* Geluiden van de DI OUT/TUNER OUT- en PHONES-aansluitingen worden niet gedempt.

TIP

Als u een stemapparaat (optioneel) aansluit op DI OUT/TUNER OUT en vervolgens op de MUTE-knop drukt, kunt u uw instrument stemmen zonder dat het geluid wordt weergegeven via de luidsprekers.

MEMO

U kunt een voetschakelaar (de optionele BOSS FS-5U of FS-6) gebruiken om de functie Mute in en uit te schakelen. (p. 73)

16. MASTER-regelaar

Past het algemene volumeniveau aan.

* LINE OUT kan niet worden aangepast.

17. PHONES-aansluiting

Hier kunt u een hoofdtelefoon aansluiten. Er wordt geen geluid weergegeven via de luidsprekers of SUB WOOFER OUT wanneer een hoofdtelefoon is aangesloten.

18. POWER-schakelaar

Deze schakelt de AC-90 in en uit.

Het POWER-lampje licht op wanneer het toestel is ingeschakeld.

* Als u het toestel volledig wilt uitschakelen, dient u eerst de POWER-schakelaar uit te zetten en vervolgens het netsnoer uit het stopcontact te trekken. Raadpleeg Power Supply (p. 5)

* Om het stroomcircuit te beschermen, duurt het even voordat u het toestel normaal kunt gebruiken nadat u het hebt ingeschakeld.

* Zorg er altijd voor dat het volume lager is gezet voordat u het toestel inschakelt. Zelfs als het volume volledig op nul staat, kunt u nog geluid horen wanneer u het toestel inschakelt. Dit is normaal en wijst niet op een defect.

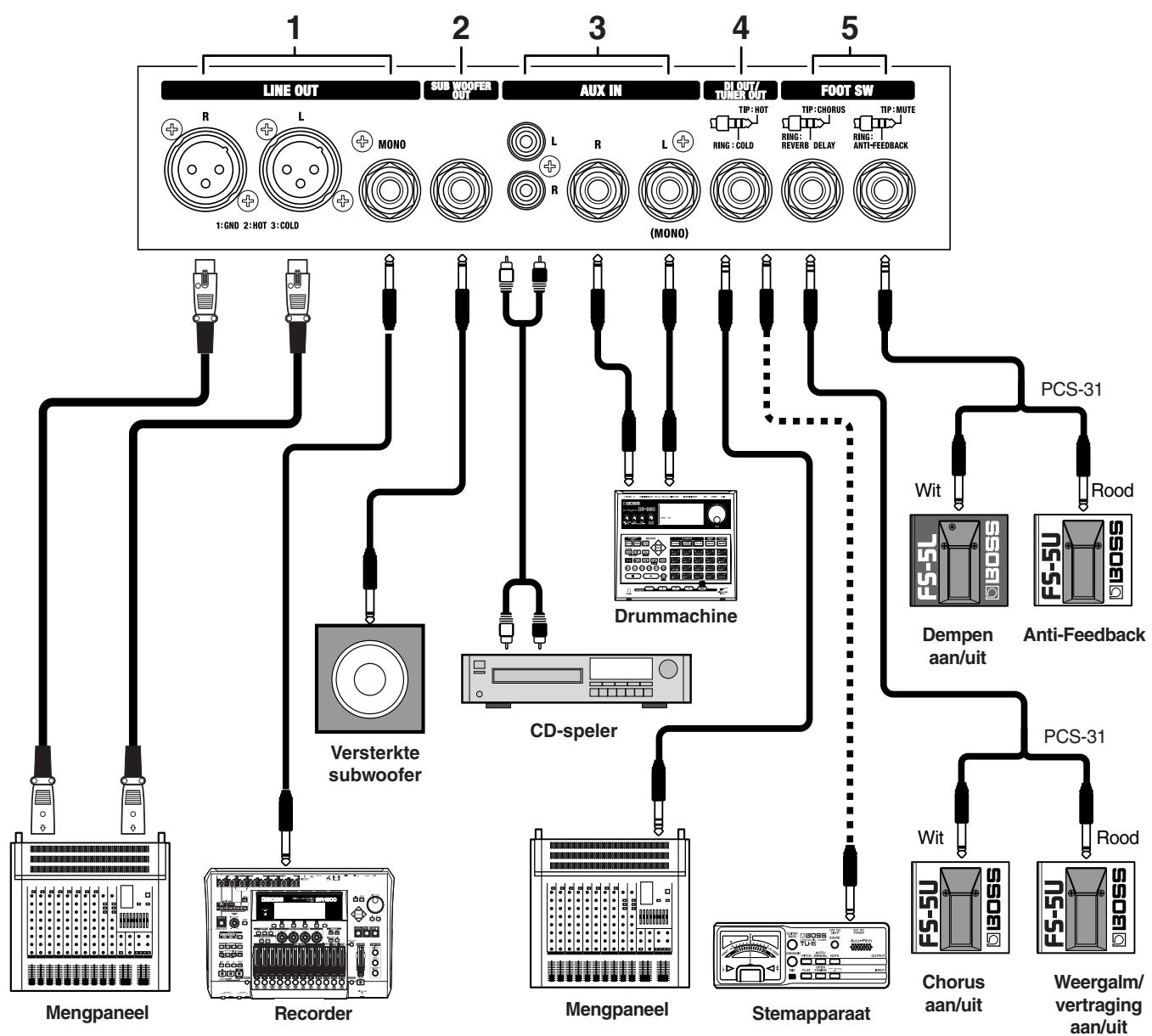

Achterpaneel

* Wanneer verbindingskabels met weerstanden worden gebruikt, kan het volumeniveau van de apparaten aangesloten op de ingangen laag zijn. Gebruik in dat geval verbindingskabels zonder weerstanden.

1. LINE OUT-aansluitingen

U kunt hier een mengpaneel, opnameapparatuur of ander apparaat aansluiten. Het uitvoerniveau is +4 dBu.

U vindt hier XLR-aansluitingen (L/R: stereo-uitvoer) en een 1/4"-stekker (mono-uitvoer).

①: GND
②: HOT
③: COLD

* U kunt het volume van LINE OUT niet aanpassen met de MASTER-regelaar.

* De choruseffecten zijn zo ontworpen dat ze zo doeltreffend mogelijk zijn wanneer u de ingebouwde luidsprekers van het toestel gebruikt. De doeltreffendheid kan verschillen wanneer u LINE OUT gebruikt in plaats van de ingebouwde luidsprekers.

2. SUB WOOFER OUT-aansluiting

U kunt een versterkte subwoofer aansluiten om geluiden weer te geven met nog krachtigere, sterkere lagere frequenties.

Het volume kan worden aangepast met de MASTER-regelaar.

3. AUX IN-aansluitingen

U kunt een cd-speler, drummachine of ander toestel aansluiten en het geluid in stereo weergeven. Zowel tulpstekkers als 1/4"-stekkers zijn voorzien. Bij aansluiting op alleen de linker 1/4"-stekker, gebeurt de weergave in mono. Hoewel de invoer van AUX IN wordt uitgevoerd via de luidsprekers, PHONES en SUB WOOFER OUT, wordt deze niet uitgevoerd via LINE OUT. Het volume kan worden aangepast met de MASTER-regelaar en het dempen van deze

geluiden wordt geregeld met de MUTE-knop.

Als er toestellen zijn aangesloten op zowel de tulpstekkers als de 1/4"-stekkers, worden de twee invoeren gemengd.

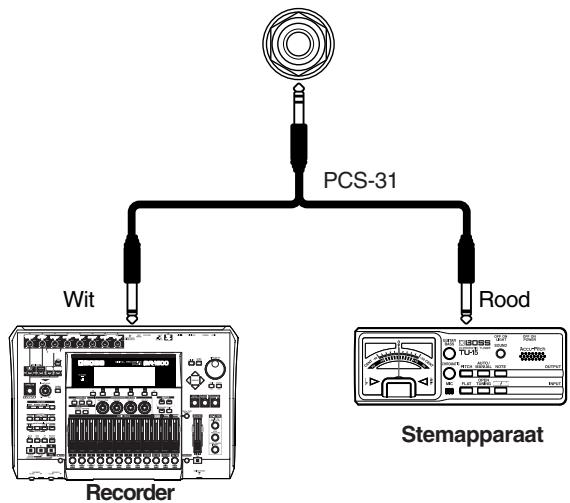

4. DI OUT/TUNER OUT-aansluiting

Het rechtstreekse geluid van het toestel of instrument dat is aangesloten op het GUITAR of MIC/LINE-kanaal wordt hier uitgevoerd. Dit is een 1/4" TRS-aansluiting met gebalanceerde uitvoer.

U kunt deze aansluiting ook gebruiken om een stemapparaat aan te sluiten.

* Als er geen gebalanceerde uitvoer nodig is, gebruik dan een 1/4"-stekker (mono) om verbinding te maken met deze aansluiting.

Als gebalanceerde uitvoer niet nodig is, kunt u de speciale verbindingskabel (de optionele PCS-31) gebruiken om DI OUT en TUNER OUT tegelijk te gebruiken.

Een signaal met fase-omkering wordt uitgevoerd via de COLD-zijde (het rode uiteinde van de PCS-31). Sluit het opnameapparaat aan op de HOT-zijde (het witte uiteinde van de PCS-31).

5. FOOT SW-aansluitingen

U kunt op de AC-90 voetpedalen van het type BOSS FS-5L (latch-type), BOSS FS-5U (momentary-type) en BOSS FS-6 gebruiken.

* Stel de polariteitsschakelaar in zoals hieronder afgebeeld.

(MUTE, ANTI-FEEDBACK)

Door een voetpedaal (de optionele BOSS FS-5L, FS-5U of FS-6) aan te sluiten met behulp van een verbindingskabel (de optionele PCS-31), kunt u een voetschakelaar van het latch-type (de FS-5L of FS-6) gebruiken om het dempen in en uit te schakelen, of een voetschakelaar van het momentary-type (de FS-5U of FS-6) om de anti-feedbackfunctie te bedienen.

* Raadpleeg de gebruikershandleiding van de FS-6 voor meer informatie over de instellingen voor de FS-6.

Wanneer slechts één voetschakelaar is aangesloten op een 1/4"-stekker (mono), kunt u alleen de functie Mute in- en uitschakelen. In zulke gevallen dient u een voetpedaal van het latch-type te gebruiken (zoals de BOSS FS-5L).

* De MUTE-knop moet zijn uitgeschakeld wanneer een voetschakelaar wordt aangesloten voor dempen. U kunt het dempen niet uitschakelen door op de voetschakelaar te duwen wanneer de MUTE-knop is ingeschakeld (wanneer het MUTE-lampje brandt).

* Wanneer u een FS-5U (momentary-type) gebruikt om het dempen in en uit te schakelen, wordt het dempen alleen ingeschakeld wanneer de schakelaar ingedrukt wordt gehouden.

Voor anti-feedback werkt een voetschakelaar als volgt:

- Wanneer de FREQUENCY-regelaar zich tussen L en H bevindt, schakelt de schakelaar de anti-feedbackfunctie in en uit.

- Wanneer de FREQUENCY-regelaar op AUTO staat, doet de schakelaar dienst als de START-schakelaar voor automatische detectie. Als u de voetschakelaar gedurende één seconde of langer ingedrukt houdt, keert de automatische detectiefunctie terug naar de stand-bystand.

(CHORUS, DELAY/REVERB)

Met behulp van een speciale verbindingskabel (de optionele PCS-31) om twee voetschakelaars aan te sluiten (de optionele BOSS FS-5U), kunt u één FS-5U gebruiken om de chorus in en uit te schakelen, en de andere FS-5U om vertraging of weergalm in en uit te schakelen.

Wanneer slechts één voetschakelaar is aangesloten op een 1/4"-stekker (mono), kunt u alleen de chorus in- en uitschakelen.

* De chorus in-/uitschakelen werkt voor beide kanalen.
* U kunt de chorus niet in- en uitschakelen door op de voetschakelaar te drukken wanneer de CHORUS-knop is uitgeschakeld.

Voorbeeld van gecombineerd gebruik van twee kanalen

Gebruik van een microfoon en een element

GUITAR-KANAAL:

Piëzo-element of magnetisch element

MIC/LINE-KANAAL:

Condensatormicrofoon of dynamische microfoon

(SELECT-knop = MIC)

Hiermee kunt u het rijke middenbereik van het element mengen met het delicate hoge bereik van de microfoon.

Zet de PHANTOM-schakelaar op ON als u een condensatormicrofoon gebruikt.

Condensatormicrofoon of dynamische microfoon

Gebruik van twee gitaren

GUITAR-KANAAL:

Gitaar 1 Piëzo-element of magnetisch element

MIC/LINE-KANAAL:

Gitaar 2 Magnetisch element (SELECT-knop = LINE)

U kunt wisselen tussen de gitaren zonder dat u het volume en de toon hoeft aan te passen.

Gebruik van één gitaar met twee soorten elementen

GUITAR-KANAAL:

Piëzo-element (PICKUP-knop = PIEZO)

MIC/LINE-KANAAL:

Magnetisch element (SELECT-knop = LINE)

U kunt de volumeniveaus uitbalanceren met de VOLUME-regelaar van elk kanaal en de toon van elk element aanpassen met de equalizerregelaars (BASS/MIDDLE/TREBLE) voor een optimaal geluid.

De vouwstandaard gebruiken

Wanneer de AC-90 op de grond staat of wordt gebruikt in andere lage posities, kan het opstellen van de vouwstandaard ervoor zorgen dat u het geluid van de luidsprekers beter hoort.

• Zorg er bij gebruik van de vouwstandaard altijd voor dat de AC-90 horizontaal staat.
• Vouw de vouwstandaard op wanneer u hem niet gebruikt.

⚠ WAARSCHUWING

• Til de AC-90 nooit op en verplaats hem niet door de vouwstandaard vast te nemen.
• Plaats nooit voorwerpen op de AC-90 wanneer u de vouwstandaard gebruikt. Ga nooit op de vouwstandaard zitten en leun er niet op.
• Let bij het opvouwen van de vouwstandaard op dat uw vingers niet geklemd raken.

Een luidsprekerstandaard gebruiken

Met behulp van een luidsprekerstandaard kunt u de AC-90 op de meest geschikte hoogte installeren voor gebruik als een monitorluidspreker of een eenvoudig PA-toestel.

WAARSCHUWING

- De AC-90 kan alleen worden gebruikt met luidsprekerstandaards waarvan de afmetingen overeenkomen met de specificaties hieronder. Gebruik hem niet met een luidsprekerstandaard die niet voldoet aan de volgende specificaties.

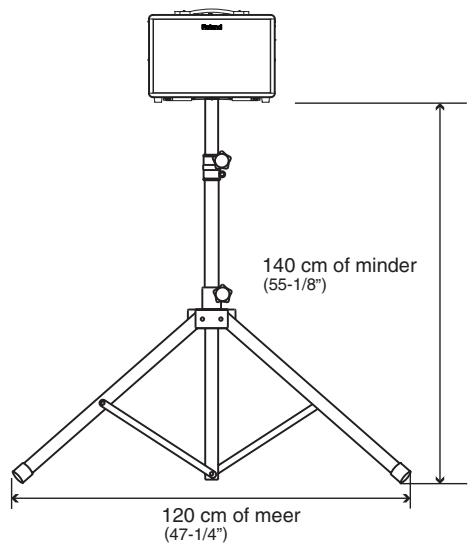

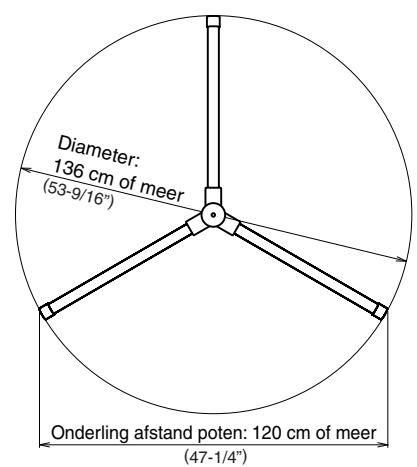

- Stel voor het gebruik de hoogte van de standaard in op 140 cm of minder en plaats de poten 120 cm of meer uit elkaar, zoals in de onderstaande afbeelding.

• Wanneer u een luidsprekerstandaard gebruikt die niet voldoet aan de specificaties, die op een hoogte van meer dan 140 cm wordt ingesteld of waarvan de poten minder dan 120 cm uit elkaar staan, kan dat uw apparatuur beschadigen of letsel veroorzaken doordat de standaard omvalt.
• Waneer u de AC-90 gebruikt met een luidsprekerstandaard, moet u ervoor zorgen dat de standaard horizontaal wordt geplaatst en stabiel staat.
• De kabels aangesloten op de AC-90 moeten voldoende los hangen om ongevallen doordat iemand erover struikelt te voorkomen.
• Om ongevallen ten gevolge van vallen te voorkomen, mag u geen voorwerpen op de AC-90 plaatsen wanneer deze op een luidsprekerstandaard is geïnstalleerd.
• Roep altijd de hulp in van ten minste één andere persoon wanneer u de AC-90 op een luidsprekerstandaard installeert of wanneer u de hoogte van de standaard aanpast terwijl de AC-90 erop is gemonteerd.

Block Diagram

NL Dit symbool geeft aan dat in landen van de EU dit product gescheiden van huishoudelijk afval moet worden aangeboden, zoals bepaald per gemeente of regio. Producten die van dit symbool zijn voorzien, mogen niet samen met huishoudelijk afval worden verwijderd.
