| Producttype | Draagbare gitaarversterker |
| Voeding | 6 LR6 (AA) alkaline batterijen of Roland PSB-1U netspanningsadapter (meegeleverd) |
| Batterijduur | Ongeveer 13 uur bij maximaal vermogen |
| Luidspreker | Ingebouwde luidspreker (niet gespecificeerd) |
| Versterkertypes (COSM) | ACOUSTIC SIM, JC CLEAN, BLACK PANEL, BRIT COMBO, CLASSIC STACK, METAL STACK, R-FIER STACK, MIC |
| Ingebouwde effecten | Chorus, Flanger, Phaser, Tremolo (EFX) ; Delay, Reverb |
| Ritmegids | 11 patronen (Metronome, Rock 1, Rock 2, Blues, Country, R&B, Ballad, Jazz, Funk, Latin, Dance) met elk 3 variaties |
| Stemapparaat | Handmatig (snaarselectie) en chromatisch |
| Ingangen | INPUT (6,35 mm jack) ; AUX IN (6,35 mm mono jack en stereo mini-jack) |
| Uitgangen | REC OUT / PHONES (6,35 mm stereo jack) |
| Aanvullende aansluitingen | VOETENSWITCH (voor BOSS FS-5U/FS-6 pedaal) ; aardingsaansluiting |
| Equalizer | 3 bands: BASS, MIDDLE, TREBLE |
| Boostfunctie | Ja (BOOST-knop, effect varieert per versterkertype) |
| Gewicht | Ongeveer 2,5 kg (geschat) |
| Afmetingen (B x D x H) | Ongeveer 250 x 150 x 200 mm (geschat) |
| Meegeleverde accessoires | Netspanningsadapter, stroomkabel, draagriem, gebruiksaanwijzing |
| Reserveonderdelen en repareerbaarheid | AA-batterijen; specifieke netspanningsadapter (PSB-1U); optioneel pedaal (BOSS FS-5U/FS-6); reinigen met droge doek |
| Onderhoud en reiniging | Afnemen met een droge, zachte doek. Geen oplosmiddelen gebruiken. |
| Veiligheid | Gebruik alleen de meegeleverde netspanningsadapter; let op de polariteit van de batterijen; forceer de draagriem niet. |
Veelgestelde vragen - MICRO CUBE RX ROLAND
Gebruikersvragen over MICRO CUBE RX ROLAND
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Gitaarversterker in PDF-formaat gratis! Vind uw handleiding MICRO CUBE RX - ROLAND en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. MICRO CUBE RX van het merk ROLAND.
GEBRUIKSAANWIJZING MICRO CUBE RX ROLAND

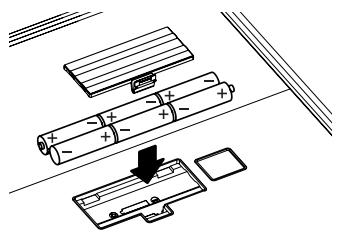

Verwijder het klepje van het batterijvak en plaats 6 AA-batterijen in de juiste richting.
* Om defecten en/of schade aan de luidsprekers of andere apparaten te voorkomen schakelt u het toestel uit en koppelt u eventuele andere apparaten los als u batterijen plaatst of vervangt.
* Steek bij het sluiten van het klepje van het batterijvak eerst de sluithaken in de overeenstemmende holtes en druk vervolgens het klepje naar beneden tot het vastklikt.
Batterijen gebruiken
Denk aan de volgende opmerkingen.
- Als er batterijen in het toestel zijn geplaatst terwijl de netstroomadapter wordt gebruikt, kan het toestel verder worden gebruikt als de stroomtoevoer onderbroken wordt (stroompanne of loskoppeling van netsnoer).
- Gebruik alleen alkalinebatterijen (LR6). U kunt geen ander type batterij gebruiken.
- Batterijduur Bij voortdurend gebruik aan maximum vermogen: ongeveer 13 uur (Deze waarden hangen af van de effectieve gebruiksomstandigheden)
- Als de stroomvoorziening alleen met behulp van batterijen gebeurt, zwakt het stroomlampje (p.42) af als de batterij leeg raakt. Vervang de batterijen zo snel mogelijk.
- Geluiden worden gemakkelijk verstoord of onderbroken als er aan hoog volume wordt gespeeld terwijl de batterij leeg begint te lopen. Dit is normaal en duidt niet op een defect. Vervang de batterijen of gebruik de netstroomadapter die bij het apparaat werd geleverd.
De netstroomadapter aansluiten
- Steek de stekker van de bijgeleverde netstroomadapter in de aansluiting voor de netstroomadapter van het apparaat.
Haak het netsnoer zoals in de afbeelding vast met de snoerhaak. Zo voorkomt u dat de adapter in bepaalde omstandigheden wordt uitgetrokken of dat er overmatige druk op de aansluiting voor de netstroomadapter wordt uitgeoefend.
* Om fouten of schade aan de luidsprekers te voorkomen, moet u het toestel loskoppelen van andere apparaten en het uitschakelen als u de netstroomadapter aansluit.
- Sluit het bijgeleverde netsnoer aan op de netstroomadapter en steek het in een stopcontact.
Plaats de netstroomadapter met de zijde met het lampje (zie afbeelding) naar boven.
* Het lampje licht op als u de netstroomadapter in een stopcontact steekt.
Het toestel met de adapter gebruiken
Denk aan de volgende opmerkingen.
- Hoewel het toestel ook alleen op batterijen kan werken, gebeurt de stroomvoorziening via de netstroomadapter als u die op het toestel aansluit terwijl er batterijen zijn geplaatst, waardoor batterijverbruik wordt verminderd.
- Gebruik alleen de bijgeleverde netstroomadapter met de MICRO CUBE RX. Een andere netstroomadapter kan de versterker beschadigen of andere problemen veroorzaken.
De voeding in- en uitschakelen
Schakel de voeding naar uw verschillende apparaten in de aangegeven volgorde in zodra de aansluitingen voltooid zijn. Als u de apparaten in de verkeerde volgorde inschakelt, kunnen er defecten optreden en/of kan er schade aan de luidsprekers en andere apparaten ontstaan.
- Zorg ervoor dat alle volumeregelaars op de MICRO CUBE RX en de aangesloten apparaten op 0 zijn ingesteld.
- Schakel alle apparaten in die op de INPUT-aansluiting en de AUX IN-aansluiting van de MICRO CUBE RX zijn aangesloten.
- Schakel de MICRO CUBE RX in.
- Wijzig het volume van de apparaten.
- Verlaag, voordat u het toestel uitschakelt, het volume van alle apparaten in uw systeem en schakel de apparaten in de omgekeerde volgorde uit dan de volgorde waarin u ze hebt ingeschakeld.
NOOT
Om het stroomcircuit te beschermen, duurt het even voordat u het toestel normaal kunt gebruiken nadat u het hebt ingeschakeld. Zorg er altijd voor dat het volume lager is gezet voordat u het toestel inschakelt, als bescherming tegen een plots luid volume.
NOOT
Zelfs als het volume volledig op nul staat, kunt u nog geluid horen wanneer u het toestel in- en uitschakelt. Dit is normaal en wijst niet op een defect.
De riem bevestigen
Bevestig de bijgeleverde riem op de riempen zoals getoond in de afbeelding.
Maak de riem stevig vast zodat hij niet gemakkelijk los kan raken. Als u de MICRO CUBE RX met de riem draagt terwijl die los is, kan de versterker vallen, met mogelijk schade of letsel tot gevolg.
NOOT
Gebruik alleen de bijgeleverde riem. De bijgeleverde riem is bedoeld voor exclusief gebruik met de MICRO CUBE RX. Gebruik de riem niet voor andere producten.
NOOT
Draai of zwaai niet met de MICRO CUBE RX terwijl u hem aan de riem vasthoudt. Dit is erg gevaarlijk aangezien hierdoor de riem kan losraken, of, als de beweging genoeg wordt herhaald, zelfs breken.

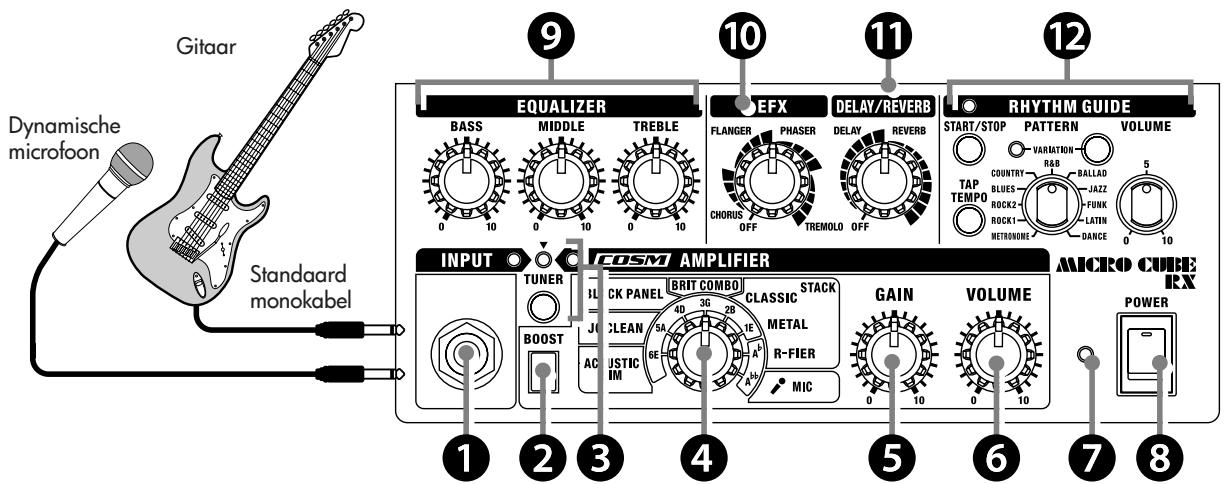

Voorpaneel
1. INPUT-aansluiting
Sluit uw gitaar of microfoon hier aan.
2. BOOST-knop
Druk op de BOOST-knop om de toon van de versterker te wijzigen. De effecten die u kunt creëren hangen af van het versterkertype.
3. TUNER
Naast handmatige stemming, waarbij snaren worden aangegeven, kunt u ook de chromatische stemfunctie gebruiken.
"flat tuning" wordt ook ondersteund.
→ De stemfunctie gebruiken (p. 45)
4. AMP TYPE-regelaar
U kunt uit acht COSM-versterkertypes kiezen. Als de TUNER-functie aan is, kunt u een snaar kiezen (nootnaam).
* De productnamen die in dit document worden genoemd, zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaars en hebben geen verband met Roland Corporation. In deze handleiding worden deze namen gebruikt omdat het de meest praktische manier is om de geluiden te beschrijven die gesimuleerd worden met COSM-technologie.
ACOUSTIC SIM
Dit is een origineel versterkertype dat een akoestische simulator bevat. Zet de geluiden van uw elektrische gitaar om in een helder, verfijnd akoestisch gitaargeluid.
De geluidskwaliteit met dit type is optimaal In combinatie met een enkelspoelement. Als u een dubbelspoelelement gebruikt stelt u BASS en MIDDLE van de equalizer best iets lager in.
JC CLEAN
Dit model is gebaseerd op de beroemde Roland JC-120 Jazz Chorus gitaarversterker. De uiterst gepolijste, uiterst vlakke sound geeft een zacht geluid. Dit krijgt nog meer effect in combinatie met een extern effectenapparaat.
BLACK PANEL
Dit model is gebaseerd op de klassieke Fender Twin Reverb-versterker.
Dit model is geschikt voor verschillende muziekstijlen, van country tot blues, jazz en rock. Het geeft rijke lage en heldere hoge tonen weer.
BRIT COMBO
Dit model is gebaseerd op de VOX AC-30TB. Dit is de rockversterker die de Liverpool-sound van de jaren '60 bepaalde. Het kan een meerdere geluiden weergeven, van clean tot overdrive.
CLASSIC STACK
Dit model is gebaseerd op de sound en respons van een Marshall JMP1987. Deze versterker werd erg veel gebruikt in de jaren '70 en is de perfecte versterker voor het "top rock"-gitaargeluid.
METAL STACK
Dit model is gebaseerd op de PEAVEY EVH5150. Dit is een 'high-gain'-versterkertype waarmee u zelfs aan lage volumes zware distortion en sustain kunt creëren.
R-FIER STACK
Dit model is gebaseerd op de MESA/Boogie Rectifier. Deze 'superhigh-gain'-versterker kan slash metal, grunge en allerlei andere lead-klanken produceren.
MIC
Kies dit als er een microfoon is aangesloten.
* Let op de volgende punten als een microfoon wordt gebruikt.
- Er kan feedback optreden, afhankelijk van de plaats van de microfoons ten opzichte van het toestel. Dit kan worden opgelost door:
- De richting van de microfoon(s) te wijzigen.
- De microfoon(s) op een grotere afstand van het toestel te plaatsen.
- De volumeniveaus te verlagen.
- Het geluid wordt overstuud als u de GAIN-regelaar te hoog instelt. Stel de GAIN-regelaar op de hoogst mogelijke waarde voordat het geluid verstoord wordt om de beste signaal-ruisverhouding te verkrijgen.
- Gebruik een dynamische microfoon. U kunt geen condensatormicrofoon gebruiken of een microfoon die een stroomvoorziening vereist.
5. GAIN-regelaar
Wijzigt het ingangsniveau. Pas het ingangsniveau aan zodat het geschikt is voor het signaalniveau van muziekinstrumenten die met de INPUT-aansluiting zijn verbonden.
TIP
Een hoge GAIN-instelling zorgt voor een overstuurd geluid.
TIP
Stel de GAIN-regelaar in op de hoogst mogelijke waarde voordat het geluid wordt verstoord om het meest heldere geluid te verkrijgen.
6. VOLUME-regelaar
Wijzigt het volume van de gitaar (microfoon).
7. Stroomlampje
Dit lampje licht op wanneer het toestel is ingeschakeld.
* Als de stroomvoorziening alleen met behulp van batterijen gebeurt, zwakt het lampje tijdens het spelen af als de batterij leeg raakt. Vervang de batterijen zo snel mogelijk.
8. POWER-schakelaar
Deze schakelt de voeding in en uit.
→ De voeding in- en uitschakelen (p. 41)
9. EQUALIZER
Dit is een driebands equalizer. Hiermee kunt u de toon van de gitaar regelen.
BASS-regelaar
Wijzigt de tooneigenschappen van de lagere frequenties.
MIDDLE-regelaar
Wijzigt de tooneigenschappen van de middenfrequenties.
TREBLE-regelaar
Wijzigt de tooneigenschappen van de hogere frequenties.
10. EFX-regelaar (effecten)
Zet deze regelaar op CHORUS, FLANGER, PHASER of TREMOLO om het overeenkomstige effect te selecteren. Draai aan de regelaar om de sterkte van het effect te regelen.
CHORUS (ruimtelijk samengestelde chorus)
Dit gebruikt dezelfde ruimtelijk samengestelde chorus als de JC-120 om een breed geluid te leveren.
* De choruseffecten zijn zo ontworpen dat ze zo doeltreffend mogelijk zijn wanneer u de ingebouwde luidsprekers van het toestel gebruikt. De doeltreffendheid kan verschillen wanneer u REC OUT/PHONE gebruikt in plaats van de ingebouwde luidsprekers.
FLANGER
Dit flanger-effect geef een soort van wervelend gevoel aan het geluid.
PHASER
Dit effect voegt een variabel gefaseerd signaal aan het directe geluid toe, wat het geluid een ronddraaiend karakter geeft.
TREMOLO
Tremolo is een effect dat een cyclische volumewijziging creëert.
* De maatstrepen voor CHORUS, FLANGER, PHASER en TREMOLO op
het paneel zijn indicatief. Denk eraan uw geluid te controleren bij het wijzigen van de effecten.
11. DELAY/REVERB-regelaar
Draai deze regelaar naar DELAY of REVERB om naar dat effect over te schakelen. U kunt ook de hoeveelheid van het toegepaste effect bepalen door de regelaar in de gewenste stand te zetten.
DELAY
Draai met de regelaar om het delayeffect te wijzigen.
REVERB
Draai met de regelaar om het reverbeffect te wijzigen.
* De maatstrepen voor DELAY en REVERB op het paneel zijn indicatief. Denk eraan uw geluid te controleren bij het wijzigen van de effecten.
12. RHYTHM GUIDE
Dit toestel is uitgerust met ritmepatronen op basis van drum/percussie, die handig zijn als u alleen oefent. Naast oefenen met uw gekozen beat, kunt u deze functie ook als metronoom gebruiken.
→ De RHYTHM GUIDE gebruiken (p. 45)
PATTERN-regelaar
Kiest het genre van het ritmepatroon.
START/STOP-knop
Start/stopt de RHYTHM GUIDE. Als u de RYTHM GUIDE start, knippert het lampje in het tempo van de muziek.
TAP TEMPO-knop
Bepaalt het tempo van de RHYTHM GUIDE. Tik twee of drie keer op deze knop in het gewenste tempo en de RYTHM GUIDE zal aan dat tempo spelen.
VARIATION-knop
Kiest de variatie van het ritmepatroon. Elk genre bevat drie soorten ritmevariaties. Door op de VARIATION-regelaar te drukken doorloopt u de beschikbare variaties; het VARIATION-lampje zal uit zijn of groen of rood branden om de variatiewijziging aan te geven.
VOLUME-regelaar
Wijzigt het volume van de RHYTHM GUIDE.

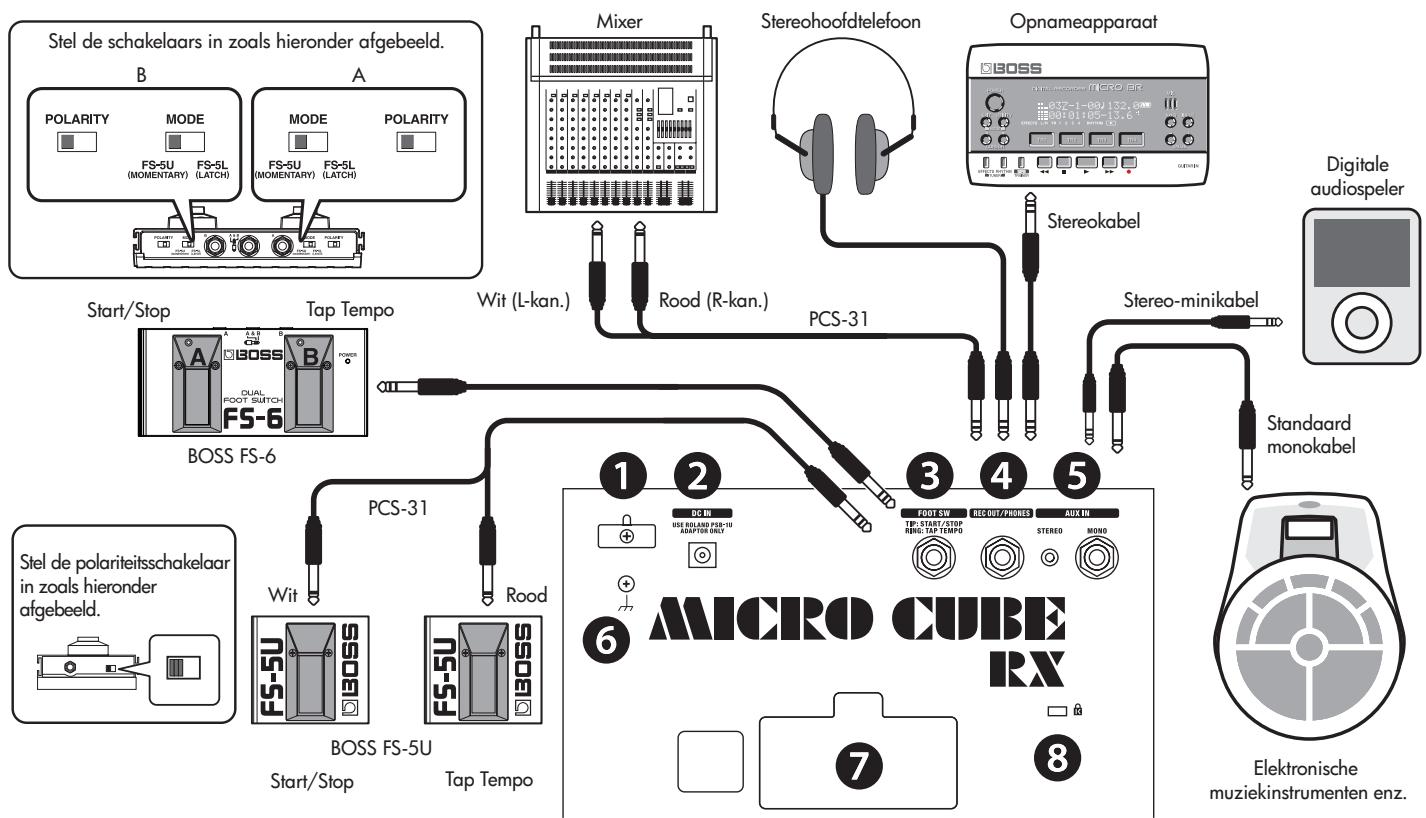

Achterpaneel
Haak het netsnoer hier vast.
→ De netstroomadapter aansluiten (p. 41)
2. Aansluiting voor netstroomadapter
Sluit de bijgeleverde netstroomadapter aan op deze aansluiting.
Gebruik alleen de netstroomadapter die bij de MICRO CUBE RX werd geleverd. Als u andere netstroomadapters gebruikt, kunt u de versterker beschadigen of andere problemen veroorzaken.
→ De netstroomadapter aansluiten (p. 41)
3. FOOT SW-aansluiting (Voetschakelaar)
Als u een voetschakelaar (de optionele BOSS FS-5U of FS-6) aansluit, kunt u de functie RYTHM GUIDE bedienen (START/STOP en TAP TEMPO).
4. REC OUT/PHONES-aansluiting
Sluit een stereohoofdtelefoon of een opnameapparaat aan op deze aansluiting. Het ondersteunt stereo-uitvoer.
* Er wordt geen geluid door de luidspreker van het toestel weergegeven zolang de aansluiting REC OUT/PHONES in gebruik is.
5. AUX IN-aansluiting
U kunt apparaten aansluiten zoals een cd-speler, digitale audiospeler of elektronisch muziekinstrument en ze met uw gitaar laten meespelen. Biedt twee soorten aansluitingen voor externe invoer: een mono 1/4"-aansluiting en een stereo-mini-aansluiting. Gebruik de juiste kabel (optioneel) voor het apparaat dat u aansluit.
* Bepaal het volumeniveau met behulp van de volumeregeling op het aangesloten apparaat.
6. Aardingsaansklem
Afhankelijk van de omstandigheden van een bepaalde opstelling ervaart u mogelijk een ongemakkelijk gevoel of lijkt het oppervlak korrelig als u het apparaat, microfoons die erop aangesloten zijn of metalen delen van andere objecten, zoals gitaren, aanraakt. Dit is te wijten aan een heel erg kleine elektrische lading, die volledig ongevaarlijk is. Als u zich hier echter zorgen over maakt, verbindt u best de aardingsklem met een externe aarding. Als het apparaat geaard is, kan er mogelijk een licht gebrom voorkomen, afhankelijk van uw specifieke opstelling. Neem contact op met het dichtstbijzijnde Roland Service Center of een erkende Roland-verdeler, zoals vermeld op de pagina "Informatie".
Ongeschikte plaatsen voor een aansluiting
• Waterleidingen (kan een elektrische schok veroorzaken)
• Gasleidingen (kan brand of een ontploffing veroorzaken)
- De aarding van een telefoonlijn of bliksemafleider (kan gevaarlijk zijn in geval van bliksem)
7. Batterijvak
Plaats 6 AA-batterijen. Gebruik alleen alkalinebatterijen (LR6). U kunt geen ander type batterij gebruiken.
→ Batterijen plaatsen (p. 41)
8. Veiligheidssleuf (K)
U kunt in de handel verkrijgbare anti-diefstal-beveiligingskabels en andere beveiligingsapparaten op het apparaat aansluiten. http://www.kensington.com/
De stemfunctie gebruiken
De MICRO CUBE RX is uitgerust met een stemfunctie. Naast handmatisch stemmen kunt u ook chromatisch stemmen.
* Gebruik handmatige stemming als de snaren erg ontstemd zijn (zoals na het vervangen van snaren).
Handmatig stemmen
1. Druk op de TUNER-knop.
Het toestel gaat in de stemmodus en de TUNER-knop licht op. Als het toestel zich in de stemmodus bevindt wordt er geen geluid via de luidsprekers of de REC OUT/PHONES-aansluiting weergegeven.

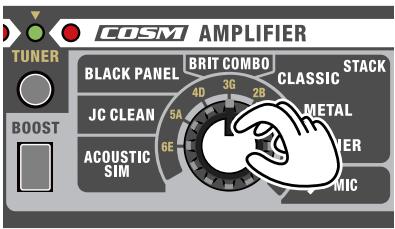

2. Gebruik de regelaar AMP TYPE om de snaar de selecteren die u wilt stemmen.
| Regelaar stand | Snaar (nootnaam) |
| 6E | Open zesde snaar (E) |
| 5A | Open vijfde snaar (A) |
| 4D | Open vierde snaar (D) |
| 3G | Open derde snaar (G) |
| 2B | Open tweede snaar (B) |
| 1E | Open eerste snaar (E) |
| A^b | Open vijfde snaar (halve toon lager) ( A^b ) |
| A^ b | Open vijfde snaar (hele toon lager) (G) |
3. Speel een enkele noot op de open snaar die u wilt stemmen.

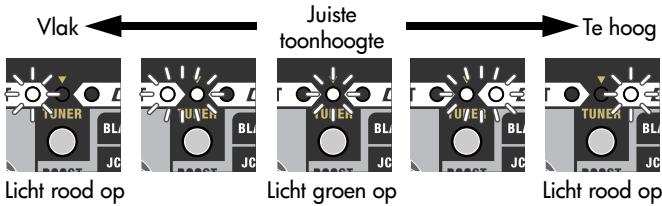

Stem de snaar totdat het groene lampje brandt.
* Het rode lampje knippert als de toonhoogte helemaal niet klopt.
4. Als u gedaan hebt met stemmen drukt u opnieuw op de TUNER-knop.
* De referentietoonhoogte is A=440 Hz. Dit kan niet worden gewijzigd.
Chromatisch stemmen
Als u de TUNER-knop een seconde of langer inhoudt, kunt u het toestel ook als chromatisch stemapparaat gebruiken, waarbij automatisch de noot wordt bepaald die het dichtst ligt bij de noot die u speelde.
Zoals bij handmatig stemmen kunt u bij chromatisch stemmen één enkele noot op de snaar spelen die u wilt stemmen. Stem de snaar totdat het groene lampje brandt.

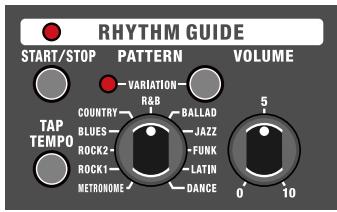

De RHYTHM GUIDE gebruiken
De MICRO CUBE RX is uitgerust met ritmepatronen op basis van drum/percussie, die handig zijn als u alleen oefent. Naast oefenen met uw gekozen beat, kunt u deze functie ook als metronoom gebruiken.
1. Selecteer het ritmegenre met de PATTERN-regelaar.
| METRONOME | ROCK1 | ROCK2 | BLUES |
| COUNTRY | R&B | BALLAD | JAZZ |
| FUNK | LATIN | DANCE |
- Druk op de START/STOP-knop om de RYTHM GUIDE te starten. Als de RYTHM GUIDE wordt gestart, brandt het lampje voor de RYTHM GUIDE.
- Wijzig het volume van de RYTHM GUIDE met de regelaar RYTHM GUIDE VOLUME.
- Kies een ritmevariatie door op de VARIATION-knop te drukken. Elk genre bevat drie soorten ritmevariaties. Door op de VARIATION-knop te drukken doorloopt u de beschikbare variaties; het VARIATION-lampje zal uit zijn of groen of rood branden om de variatiewijziging aan te geven.
- Breng de variatie op het tempo waarin u wilt spelen.
Druk twee of drie keer op deze knop TAP TEMPO in het gewenste tempo en de RYTHM GUIDE zal aan dat tempo spelen.
Druk twee of drie keer op deze knop TAP TEMPO in het gewenste tempo en de RYTHM GUIDE zal aan dat tempo spelen.

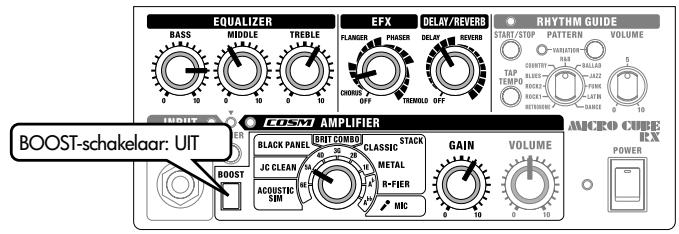

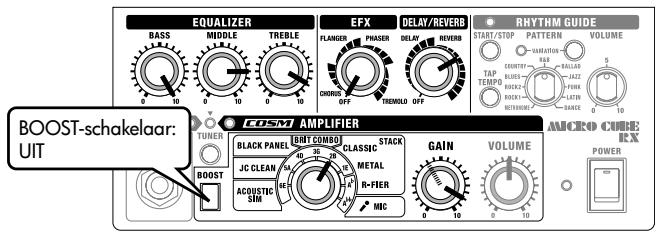

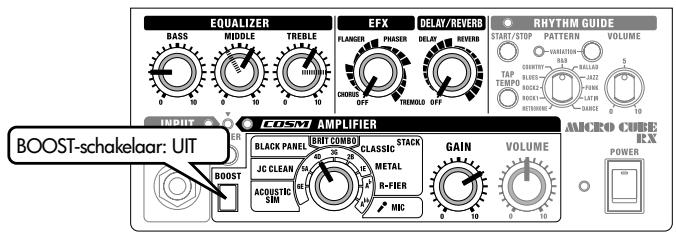

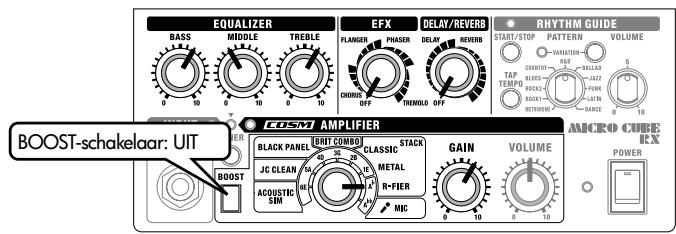

Voorbeeldinstellingen
MEMO
Stel de VOLUME-regelaar in op een geschikt niveau.
Alternatieve metal
Space Clean
Classic Rock
Tube Crunch
Het perfecte geluid voor zware, scherpe riffs.
Kies de 'high-gain'-R-FIER-versterker en gebruik vervolgens de equalizer om de lage en hoge tonen te versterken.
In combinatie met een dubbelspoelelement in de achterste positie creëert dit een extreem distortion-effect.
Bovendien kunt u een lange delay hieraan toevoegen om een lead-geluid met een geweldige sustain te verkrijgen.
Een korte delay creëert een dubbel geluid waarbij het lijkt alsof twee spelers dezelfde partijen tegelijk spelen.
Dit is een transparant geluid dat gebruik maakt van ruimtelijke effecten.
Kies de JC CLEAN-versterker, gebaseerd op de Roland JC-120, en voeg chorus en een lange delay toe.
Deze instelling in combinatie met een gitaar met enkelspoelementen zorgt voor prachtig klinkende arpeggio's en akkoorden.
Afhankelijk van de frase die wordt gespeeld kan het nuttig zijn om de delay-tijd iets trager in te stellen dan het tempo van de frase.
Dit is een rockgeluid van de jaren '70.
Door de gain te verhogen wordt een krachtig rockgeluid gecreëerd in alle riffs en solo's.
Krachtige lage tonen zijn een eigenschap van het geluid dat door de vlakken van de luidsprekerkast wordt geproduceerd. U kunt dus de equalizer-regelaars, en dan vooral de BASS-regelaar, hoger draaien om een geluid met een stevige punch te creëren.
De GAIN-regelaar lager draaien zorgt voor een scherp crunch-geluid.
Dit is een geluid dat geschikt is voor blues-muziek.
Draai de BASS-regelaar iets lager en draai de GAIN-regelaar hoger om een vloeiend crunch-geluid te creëren.
Dit geluid is het gevolg van verstoring door de GAIN-regelaar van het geluid dat door de equalizer extra wordt versterkt.
U kunt ook een scherp crunch-geluid creëren door de hoge tonen extra hoog te draaien of door de middentonen te verminderen.
MICRO CUBE RX: GUITAR AMPLIFIER
Rated Power Output
2.5 W + 2.5 W
Dit symbool geeft aan dat in landen van de EU dit product gescheiden van huishoudelijk afval moet worden aangeboden, zoals bepaald per gemeente of regio. Producten die van dit symbool zijn voorzien, mogen niet samen met huishoudelijk afval worden verwijderd.
