Voorpaneel

1 INPUT-aansluiting. 6
JC CLEAN-kanaal. 6
3 SELECT-schakelaar 6
4 TUNER-schakelaar. 6
LEAD-kanaal 7
6 SOLO-functie 8
7 EQUALIZER 8
3 PRESENCE-regelaar 8
9 EFX-regelaar (effecten) 8
10 DELAY/LOOPER-regelaar 9
1 REVERB-regelaar 9
12 POWER-schakelaar 10

Inhoudsopgave

Belangrijke functies 5
Achterpaneel 11
De SOLO-functie gebruiken 16
De LOOPER-functie gebruiken 17
De stemfunctie gebruiken 19
Voorbeeldinstellungen. 20
Specificities 23

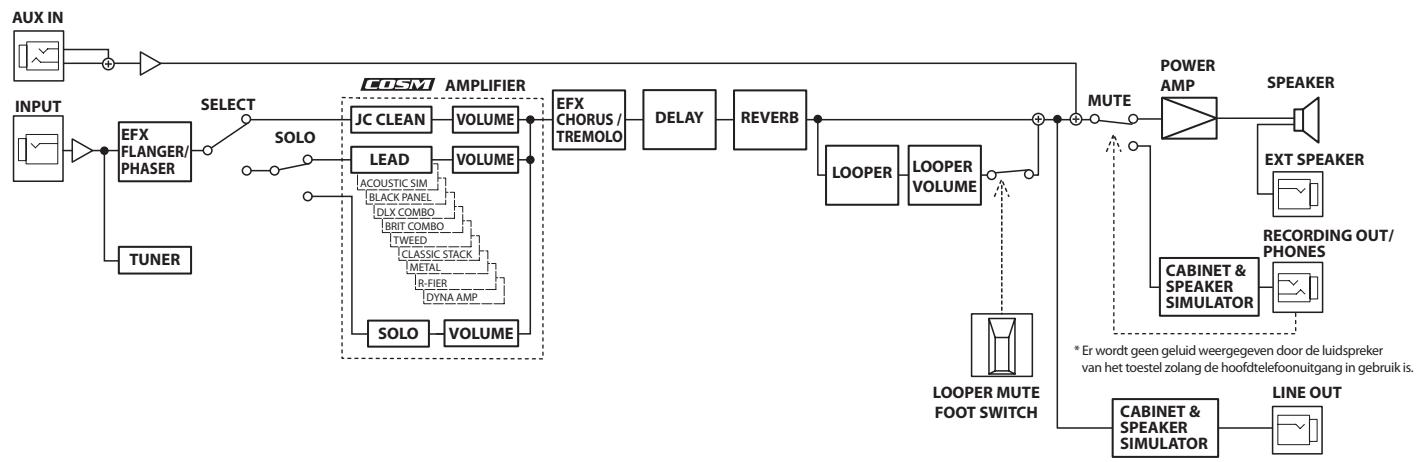

Blokdiagram 23

INSTRUCTIES TER VERMIJDING VAN BRAND, ELEKTRISCHE SCHOKKEN OF VERWONDING VAN PERSONEN

Over de aanduidingen WAARSCHUWING en OPGELET

↑WAARSCHUWING	Gebruikt voor instructies die de gebruiker waarschuwen voor levensgevaarlijke risico's of risico's op verwondingen indien het apparaat verkeerd worden gebruikt.
↑OPGELET	Gebruikt voor instructies die de gebruiker waarschuwen voor risico's op verwondinen of materiaalschade indien het apparaat verkeerd worden gebruikt. * Materiaalschade verwijst maar schade of negatieve effecten die veroorzaakt worden met betrekking tot de woning en de volledige inrichting, alsook huisdieren.

Over de symbolen

A	Het symbol △waarschuwt de gebruiker voor belangrijke instructies en waarschuwingen. De specifieket betekenis van het symbool worden bepaald door het pictogram binnen de driehoek. Het symbool links worden gebruikt voor algemene waarschuwingen voor gevaar.
B	Het symbool ○waarschuwt de gebruiker voor items die nooitogens wordengebruikt (verboden). De specifieket handling die Niet mag worden gedaan, worden door het pictogram binnen de cirkel aangeduid. Het symbool links betekent dat het apparaat nooit gedemonteerd mag worden.
C	Het symbool ●wijst de gebruiker op handelingen die要去en worden uitgevoerd. De specifieket handling die要去en worden uitgevoerd, worden door het pictogram binnen de cirkel aangeduid. Het symbool links geeft aanDat het netsnoeruit het stopcontact moet worden getrokken.

LET STEEDS OP HET VOLGENDE

WAARSCHUWING

• Sluit het netsnoer van dit apparaat aan op een geaard stopcontact.

• Open het apparaat Niet en voer geen interne wijzigingen UIT.

Probeer het apparaat Niet te herstellen of onderdelen ervan te verrangen (behalte als deze handeiding specifieke instructies geeft om dat te doeen). Laat het onderhoud over aan uw handelaar, het dichtst bijzijnde Roland Service Center of een erkende Roland-verdeler, zoals vermeld op de pagina "Informatie".

• Installer het apparataat nooit opplaatsen die

• aan extreme temperatures worden blootgesteld (bv. rechtsstreeks zonlicht in een gesloten voertuig, in de buurt van een verwarmingsleiding, op materiaal dat warmte produeert); of die

• nat+zijn (bv. bad, wasruimte, op natte vloeren); of die
• worden blootgesteld aan damp of rook; of die
• worden blootgesteld aan zout; of die
  vochtig zich; of die
• aan regen worden blootgesteld; of die
• stoffig of zanderig�; of die
• aan hoge trillingsniveauaus en schokken worden blootgesteld.

Zorg ervoor dat het apparaat alkijd horizontally en stabel is geplaatst. Plaats het nooit op een standard die kan wankelen of op aflopende oppervlakken.

WAARSCHUWING

• Het apparaat mag alleen worden aangesloten op een voeding van het type dat in de gebruiksinstructies is vermeld, of dat op dechterzijde van het apparaat is aangeduid.

Verdraai of buig het netsnoer Niet te sterk en plaats er geen zware voorwerpen op. Dit kan het snoer zowel van binnen als van buiten beschadigen. Beschadigde kabels hunnen brand of schokken veroorzaken!

• Dit apparaat kan, apart of in combinatie met een versterker en hoofdtelefoon of luidsprekers, geluidsniveaus produceren die permanente gehoorschade{kunnenveroorzaken. Gebruik het apparaat Niet langdurig aan een hoog volumeniveau of aan een niveau dat oncomfortabel is. Als u gehooorverlies of oorsuzingenervaart, moet u onmiddelijk stoppen met het gebruik van het apparaat en een audioloog raadplegen.

Zorg ervoor dat er geen voorwerpen (bv. brandhaar materiaal, munten, spelden) of vloeistoffen (water, frisdranken enz.) in het apparatus teerechtkomen.

• Bij gezinnen metkleine kinderen dient een volwassene toezicht te houden tot het kind in staat is om alle regels te volgen die essentieel zichn voor het veilige gebruik van het apparaat.

• Bescherm het apparaat gegen zware schokken. (Laat het nicht vallen!)

WAARSCHUWING

Schakel het toestel onmiddelijk uit, trek het netsnoor uit het stopcontact en vraag onderhoud aan bij uw handelaar, zichstbijzijdne Roland Service Center of een erkende Roland-verdeler, zoals vermeld op de pagina "Informatie" als:

• het netsnoer of de stekker beschadigd zich; of
  er rook of ongewone geuren uit het toestel komen; of
• objecten of vloeistof in het apparaat zich terechtgekomen; of
• het apparaat aan regen werk bloatgesteld (of op een andere manier nat is geworden); of
• het apparaat Niet normala lijkt te werken of opmerkelijk anders functioneert.

• Tijdens normala gebruik straalt het apparaat eenkleine hoeveelheid warmteuit. Gebruik hetapparaat Niet opplaatsen met minder vrijeluchtruimte dan hieronder afgebeeld.

• Laat het netsnoer van het apparaat geen stopcontact delen met een buitensporig+aantal andere apparaten. Wees vooral voorzichtig met verlangkabels - het totale stroomverbruik van alle apparaten die u op de verlangkabel hebt aangesloten mag nooit het maximumvermogen (watt/ampere) voor de verlangkabel overschrijden. Buitensporige belasting kan de isolatie van de kabel opwarmen en uiteindelijk doeon smelten.

• Raadpleeg uw handelaar, het dichtstbijzijdene Roland Service Center of een erkende Rolandverdeler, Zoals vermeld op de pagina "Informatie", vooraleer u het apparaat in het buitenland gezruikt.

• Plaats geen voorwerpen die water bevatten (bv. vazen) op het apparaat. Vermijd ook het gebruik van insecticiden, parfum, alcohol, nagellak, spuitbussen, enz. in de nabijheid van het apparaat. Verwijder onmiddelijk alle vloeistof die op het apparaat gemorst worden met een droge, zachte doeck.

OPGELET

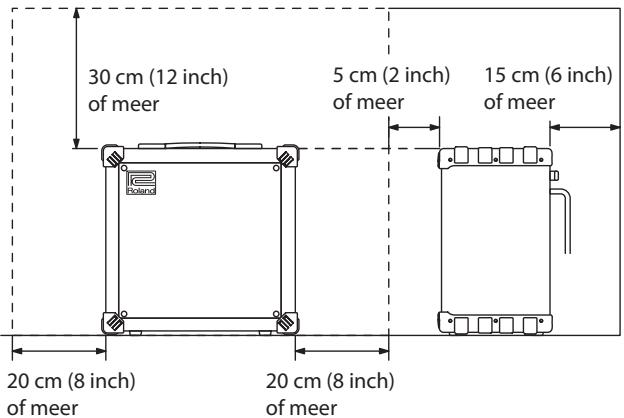

• Het apparaat要去zo worden geplaatst dat de ventilatie Niet door de locatie of positie wordt verstoord.

• Neem.altijd alleen de stekker van het netsnoor vast bij het aansluiten op en het loskoppelen van een stopcontact of dit apparatus.

U moet regelmatig de stekker loskoppelen en schoonmaken met een droge doeok om al het stof en andere ophopingen te verwijderen van de polen. Trek ook de stekker uit het stopcontact als het apparaat langere vrij nicht zal worden gebruikt. Stofophoping:tussen de stekker en het stopcontact kan leiden tot slechte isolatie en brand veroorzaken.

• Zorg ervoor dat de snoeren en kabels nicht in de war raken. Plaats alle snoeren en kabels ook buiten het bereik van kinderen.

• Klim nooit op het apparaat enplaats er geen zware voorwerpen op.

• Neem het netsnoer of de stekker nooit vast met natte handen bij het aansluiten op of loskoppelen van een stopcontact of dit apparatus.

Koppel het netsnoer los van het stopcontact en verwijder alle snoerenuit externe apparaten.

Schakel het apparaat UIT en trek het netsnoeruit het stopcontact voordat u het apparaatschoonmaakt.

• Trek het netsnoer uit het stopcontact als u bliksem verwacht in uw omgeving.

• Verwijder op geen enkele wijze het luidsprekerrooster of de luidspreker. De luidspreker kan nicht door de gebruiker verrangen worden. In de behuizing十几年 spanningen en stromen aanwezig die elektrische schokken können veroorzaken.

Stroomtoevoer

• Sluit dit apparaat Niet aan op een stopcontact dat tegelijkkertijd door een elektrisch apparaat worden gebruikt dat door een signalomzetter (zoals een koelkast, wasmachine, microgolfoven of airconditioner) worden bestuurd of dat een motor bevat. Afhankelijk van de manier waarop elektrische apparaten worden gebruikt, kan ruis van de stroomvoorzieening defecten aan dit apparaat of hoorbare ruis veroorzaken. Als het Niet practisch is om een apart stopcontact te gebruiken,plaats dan een ruisfilter voor de stroomvoorzieening:tussen dit toestel en het stopcontact.
  Schakel alle apparaten uit voordat u dit apparaat op andere apparaten aansluit. Op die manier kurz u defecten en/of schade aan luidsprekers of andere apparaten voorkomen.
  Zelfs als de LED's zijn uitgeschakeld wanneer de POWER-schakelaar is uitgeschakeld, betekent dit Niet dat het apparaat volledig van de stroomtoevoer is losgekoppeld. Schakel eerst de POWER-schakelaar uit en trek cervolgens het netsnoer uit het stopcontact als u de stroom volledig wilt uitschakelen. Zorg er waarom voor dat u het netsnoer aansluit op een stopcontact dat gemakkelijk bereikbaar is.

Plaatsing

• Als u het apparaat gezruukt in de buurt van eindversterkers (of andere apparatuur met große eindversterkers) kan er gezoem ontstaan. Om het probleem te verhelpenkest u het apparaat opnieuw richten of verdier van de storingsbronplaatsen.
• Dit apparaat kan radio- en televisieontvangst verstoren. Gebruik dit apparaat Niet in de buurt van dergelijke ontvangers.
  Ruis kan ontstaan als draadloze communicatieapparaten, zoals gsm's, in de buurt van dit apparaat worden gebruikt. Dergelijk ruis kan ontstaan als een oproep worden ontvangen of gemaakt of tijdens gesprekken. Verplaats dergelijk apparaten zodate ze zich op een grotere afstand van dit apparaat bevinden of schakel zeuit als u dergelijk problemenervaart.
• Stel het apparaat Niet bloot aanrechtstreeks zonlicht,plaats het Niet in de buurt van warmtebronnen, maar het Niet,achter in een gesloten voertuig en stel het Niet bloot aan extreme temperatures. Zorg ervoor dat hetzelfde deel van het apparaat Niet langdurig verlicht worden door verlichtingstoestellen waarvan de lichtbron zich doorgaans dichtbij het apparaat bevindt (zoals een pianolamp), of krachtige spots. Overmatige warmte kan het apparaat verrormen of verkleuren.
• Bij verplaatsing van een locatie waar een andere waar de temperatuur en/of vochtigheid sterk verschl,+kunnen er waterdruppels (condens) gezormd worden in het apparaat. Er kunnen schade of defecten ontstaan als u het apparaat in deze toestand gebruikt. Voordat u het apparaat gebruikt,That u het enkele uren liggen tot de condens volledig verdampt is.
• Laat voorwerpen uit rubber, vinyl of gelijkaardige materiaalen Niet langdurig op het apparaat liggen. Dergelijkke voorwerpen konnen de afwerkung verkleuren of beschadigen.

• Kleef geen stickers, transfers en dergelijk op het apparaat. De afwerking kan beschadigd worden als u het kleefmaterialiaal tracht te verwijderen.

• Afhankelijk van het materiaal en de temperatuur van het oppervlak waarup het apparaat plaatst, hunnen de rubberen voetstukken möglichk het oppervlak verkleuren of ontsieren. U(Intt een stuk vilt of stof onder de rubberen voetstukkenplaatsen om dit te voorkomen. Zorg er in dit geval voor dat het apparaat Niet verschuift of per ongeluk in beweging komt.

Onderhoud

• Gebruik een zachte, droge doek of een doek die Licht bevochtigd is met water voor de dagdagelijkse reiniging van het apparaat. Gebruik een doek die met een zachte, Niet-schurende zeepoplossing is bevochtigd om hardnekig vuil te verwijderen. Veeg verzolgens het apparaat grondig schoon met een zachte, droge doek.
• Gebruik geen benzine, verdunningsmiddelen, alcohol of oplosmiddelen om verkleuring en/ofervorming te voorkomen.
• Het is möglichk dat de apparaatinstellenen voor de solofunctie in het apparaatgeheugen worden verwijderd als het apparaat voor herstelling worden verzonden. Noteer belangrijke gevevens steeds op papier. Roland kan Niet aansprakelijk worden gesteld voor het herstel van verloren geveens.

Extra voorzorgsmaatregelen

• Het is möglichk dat de apparaatinstelleningen of de inhoud van de solofunctie in het apparaatgeheugen onherstelbaar worden verwijderd als gevolg van een defect of van verkeerd gebruik van het apparaat. Om te vermijden dat belangrijke gevevens verloren gaan, raden wij aan om geregeld alle belangrijke gevevens die u in het apparaatgeheugen hebt opgeslagen op papier te noteren.
• Roland Corporation kan nicht aansprakelijk worden gesteld voor het herstel van apparaatinstellenen of inhoud van de solofunctie die uit het apparaatgeugen werden verwijderd.
• Draag voldoende zorg bij het gebruik van de knoppen, schuifknoppen of andere bedieningselementen van het apparaat en bij het gebruik van aansluitingen en ingangen. Ruw omgaan met de apparatuur kan defecten veroorzaken.
• Neem het aansluitstuk vast als u kabels aansluit / loskoppelt -trek nooit aan de kabel. Op die manier vermijdt u kortsluitingen of schade aan de inwendige elementen van de kabel.
  Tijdens normala gebruik straalt het apparaat eenkleine hoeveelheid warmte uit.
• Houd het volume van het apparaat op een redelijk niveau om te vermijden dat u uw buren stoort. Misschien gebruikt u liever een hoofdtelefoon en hoeft u zich geen zorgen te make over uw omgeving (vooralijdens de late uren).
• Verpak het apparaat indien möglich in de doos (inclusief opvulling) waarin het werk geleverd als u het要去 vervoeren. Anders zult u gelijkaardige verpakkingen要去 gebruiken.
• Sommige kabels bevatten waarstanden. Gebruik geen kabels met waarstanden om aansluitingen op dit apparaat te makeen. Het gebruik van dergelijkke kabels kan het geluidsniveau extreem verlagen of zelfs onhoorbaar makeen. Neem contact op met de fabrikant van de kabel voor informatie over kabelspecificaties.
• Plaats uw handen of vingers Niet in de openings in het中断paneel van het apparaat. Bij gezinnen met keine kinderen dient een volwassene toezicht te houden om te vermijden dat kinderen hun handen of voeten in deze openingsplaatsen.

Een krachtige gitaarversterker met een luidspreker van 30 cm (12 inch) en met een nominaal vermogen van 80 W
Schakelenussen tweekanalen:JC CLEAN en LEAD

Schakelen met behulp van een voetschakelaar (optioneel BOSS FS-6, FS-5U of FS-5L).

Tien COSM-versterkertypes (p. 6, p. 7)

Tien ingebouwde COSM-versterkertypes, waaronder een cleane versterker voor het JC CLEAN-kanaal en akoestisch, crunch, high-gain, en de originele Dyna Amp-versterker voor het LEAD-kanaal.

Met Dyna Amp=knt u een ongekende toonverandering en een nieuw expressieniveau verkrijgen door variaties in uw aanslagdynamiek.

COSM (Composite Object Sound Modeling) is een speciale modelleertechnologie van Roland die de invloed op het geluid van elementen zoals elektronische circuits, structuur en materiaal analyseert, en deze elementen combineert om het gewenste geluid te reconstruieren.

SOLO-functie (p. 8, p. 16)

Hiermee kurz u paneelinstellenen opslaan en oproepen voor tonen die u met het LEAD-kanaal creëert, zoals versterkertype, gain, equalizer, en effecten. U kurz deze functie ook instellen met een voetschakelaar (de optionele BOSS FS-6, FS-5U of FS-5L), zodat u ze tijdens live optredens kurz gebruiken

LOOPER-functie (p. 9, p. 17)

Hiermee kurz u een frase opnemen, afspelen, en overdubben om uw eigien loopfrase te creeren, zodat u met de opgenomen loopfrase kurz meespelen.

U kurz deze functie ook instellen met een voetschakelaar (de optionele BOSS FS-6, FS-5U of FS-5L).

• U kunt maximaal ongeveer 40 seconden opnemen.

Stemfunctie (p. 6, p. 19)

In het apparaat is een gemakkelijk te gebruiken stemapparaat ingebouwd, dat ook voor verlaagde stemmingen en zevensnaringe gitaren kan worden gebruikt.

Ook chromatische stemmingen zijn möglichk.

• Afzonderlijk instelbare delay en galm (p. 9)

Het apparatus is voorzien van een DELAY-regelaar en een REVERB-regelaar. Hiermee(Intu delay en galm afzonderlijk instellen.

• De delaytijd is instelbaar via TAP-input

U aunt ook een korte delay (30 tot 90 ms) instellen door de TAP-schakelaar een langearend ingedrukt te houden.

Veergalmmodellering

Een modelleertechnologie voor een zeer realistische weergave van veergalm.

Vier gemakkelijk te gebruiken effectontypes (p. 8)

De vier ingebouwde effectontypes - chorus, flanger, phaser, en tremolo - kunden gemakkelijk worden gebruikt via een enkele bediening.

RECORDING OUT-uitgang (p. 15)

Het apparaat is voorzien van een RECORDING OUT-uitgang waarop u opnameapparatuur kurz aansluiten. U kurz deze uitgang ook gebruiken als hoofdtelefoonaansluiting.

AUX IN-ingang (p. 15)

Op deze ingang kurz u een MP3- of cd-speler aansluiten, zodat u met.dequeuee apparaten kurz meespelen.

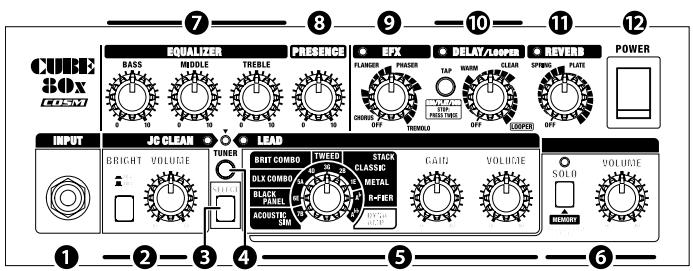

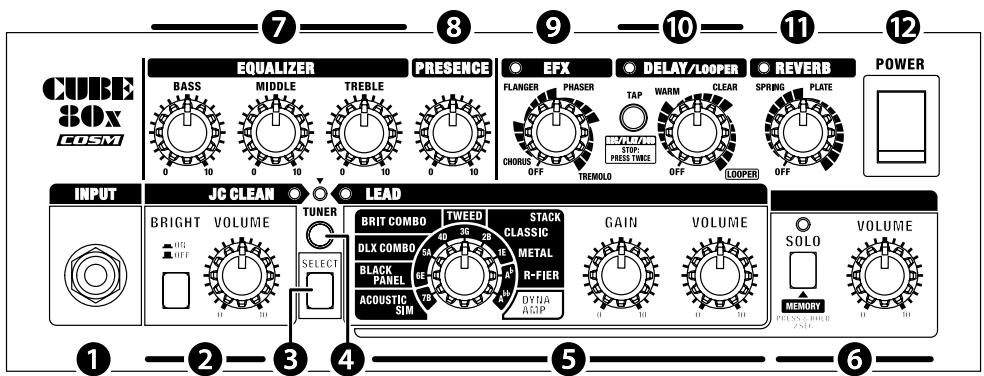

Voorpaneel

1 INPUT-aansluiting

Sluit hier de gitaar aan.

JC CLEAN-kanaal

Dit geluid heeft een groot bereik in de hoge tonen. Deze versterker is ideaal in combinatie met een effectprocesor.

BRIGHT-schakelaar

Maakt de midden- en hoge tonen zuiverder, waardoor u een helderder geluid verwrijkjt.

VOLUME-regelaar

Regelt volume van het JC CLEAN-kanaal. Als exclusive functie van dit apparaat(Int)kunt u een krachtig crunchgeluid verkrijgen aan de hoogste volumeniveaus.

3 SELECT-schakelaar

Schakelt tussen de JC CLEAN- en LEAD-kanalen.

Het lampje geeft aan welk kanaal geselecteerd is.

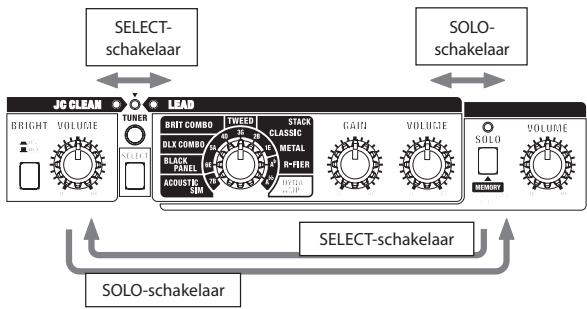

U=knt ook de SOLO-functie inschakelen door deze schakelaar in combinatie met de SOLO-schakelaar te gebruiken.

Zie "De SOLO-functie gebruiken" (p. 16) voor meer informatie.

U aunt ook:tussen kanalen schakelen met behulp van een voetschakelaar (optioneel BOSS FS-5U, FS-5L of FS-6).

TUNER-schakelaar

Gebruik deze schakelaar om de gitaar

te stemmen. Als de schakelaar

is ingeschakeld,lichtdeze rood

op en wordt de stemfunctie geactiveerd.

Zie "De stemfunctie gebruiken" (p. 19) voor

meer informatie

LEAD-kanaal

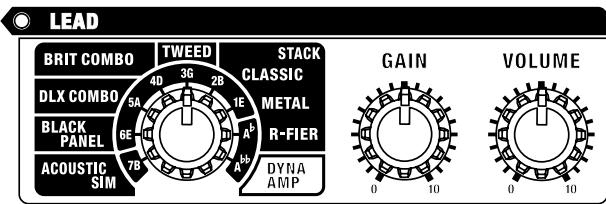

U=kntuiŋnCOSM-versterkertypeskiezen.

Type	Beschrijving
ACOUSTIC SIM	Dit is een origineel versterkertype dat een akoestische simulator bevat.Hetzet de geluiden van uw elektrische gitaar om in een helder,verfijnde akoestisch gitaargeluid.Degeluidskwaliteit met dit type is optimaal in combinatie met een enkelspoelement bij de hals.Als u dubbelspoelementen gebruikt,stelt u de BASS- en MIDDLE-regelaars van de equalizer best iets lager in.
BLACK PANEL	Dit model is gebaseerd op de klassieke Fender Twin Reverb-versterker.Deze versterker worden gebruikt in verschillende muziekstijlen, van country tot blues,jazz en rock.Kenmerkend+zijn de rijke lage tonen en de heldere hoge tonen.
DLX COMBO	Dit model is gebaseerd op de klassieke Fender Deluxe Reverb-versterker.Deze versterker worden gebruikt in verschillende muziekstijlen, van surfmuziek, blues,country,jazz,soul,en hard rock.Kenmerkend+zijn de heldere,zuivere tonen en een sprinklelend overstuurd geluid bij hoge geluidsvolumes.
BRIT COMBO	Dit model is gebaseerd op de Vox AC-30TB.Dit is de rockversterker die de Liverpool-sound van de jaren '60 bepaalde.Dit model kan een breed Scala aan geluiden produceren,van clean tot overdrive.
TWEED	Dit model is gebaseerd op de vintage Fender Tweed Bassman 4x10" Combo-versterker.Deze versterker zorgt voor een holdere klank in de midden-en hoge tonen een vette klank in de lage tonen.Door de unieke crunchtonen met constante verrorming is deze versterker zeer gefelfd bij blues-en rockgitaristen.

Type	Beschrijving
CLASSIC STACK	Dit model is gebaseerd op de Marshall JMP 1987. Deze versterker werk erg veel gebruikt in de jaren '70 en is deperfecte versterker voor het "top rock"-gitaargeluid.
METAL STACK	Dit model is gebaseerd op de PEAVEY EVH 5150. Dit is een "high-gain"-versterkertype waarmee u zelfs aan lage volumes zware verrorming en sustain kurz creëren.
R-FIER STACK	Deze "super-high-gain"-versterker is gebaseerd op de Mesa/Boogie Rectifier. Deze "super-high-gain"-versterker kan slash metal, grunge en allerlei andere leadklanken produceren.
DYNA AMP	Met dit originele versterkertype kunt u ongekende toonveranderingen verwrijkgen door varieties in uw aanslagdynamiek. Door een zachte aanslagtechniek te gebruiken, verwrijkjt u een transparant, zuiver versterkergeluid. Door een harde aanslagtechniek te gebruiken, verwrijkjt u het zwaar verrormde geluid van een "high-gain"-versterker. Zodra het geluid verrormd is, verandert de klank naargelang de kracht van de aanslagtechniek. Zo hebt u meer expressiemogelijkheden. * Stel de GAIN-regelaar in op de optimale positie voor het maximale effect. Zet eerst de GAIN-regelaar in de middenste positie. Stel verwolgens de GAIN-regelaar zo in dat u een zuivere toon verwrijkjt wannesu een zachte aanslagtechniek gebruikt, en zware verrorming wannesu een harde aanslagtechniek gebruikt.

• De productnamen die in dit document worden genoemd, zich handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaars en hebben geen verband met Roland Corporation. In deze handleiding worden deze nameen gebruikt,ondat het de meest praktische manier is om de geluiden te beschrijven die gesimuleerd worden met COSM-technologie.

GAIN-regelaar

Regelt het verrormingsniveau van het LEAD-kanaal.

VOLUME-regelaar

Regelt het volumeniveau van het LEAD-kanaal.

SOLO-functie

Hiermee网点 u paneelinstellenen opslaan en oproepen voor krankendie u met het LEAD-kanaal creert (zoals versterkertype, gain, equalizer, en diverse effecten).

Op dit apparaat wordt deze functie "SOLO" genoemd.

De SOLO-functie is handig in de volgende situations:

• als u het LEAD-kanaal gebruikt en u het verstkertypeen het effect op hetzelfde ogenblick wilt wijzigelen
• als u het LEAD-kanaal gelebruikt en u deinstallingen voor de equalizer en het volumeniveau op hetzelfde ogenblick wilt wijzigien
• De instellingen voor het JC CLEAN-kanaal(AP)kunnen Niet in het geheugen worden opgeslagen.

SOLO-schakelaar

Hiermee kurz u paneelinstallingen opslaan en oproepen.

VOLUME (SOLO)-regelaar

Regelt het volumeniveau van de instellenen die u hebt opgeroepen.

• Zie “De SOLO-functie gebruiken” (p. 16) voor meer informatie over het gebruik van de SOLO-functie.

EQUALIZER

Regelaar	Beschrijving
BASS-regelaar	Regelt geluidsniveau van het lage freiertiebereik.
MIDDLE-regelaar	Regelt geluidsniveau van het middenste freiertiebereik.
TREBLE-regelaar	Regelt geluidsniveau van het hoge freiertiebereik.

• Als de TYPE-schakelaar van het LEAD-kanaal is ingesteld op BLACK PANEL, DLX COMBO, of TWEED, worden al het geluiduitgeschakeld als u de BASS-, MIDDLE- en TREBLE-regelaars op 0 (nul) instelt.

8 PRESENCE-regelaar

Geeft een helderde contour aan de midden- en hoge tonen.
Dit is handig als u een ieler en opener geluid wilt verkrijgen.

EFX-regelaar (effecten)

Met deze regelaar=kunt u de intensiteit van viereffectontypes-chorus,flanger,phaser, en tremolo-aanpassen.

Het lampjelicht op wanner deze functie is ingeschakeld, en gaat UIT wanner de functie isuitgeschakeld.U kuntudge schakelaar ook

in- en uitschakelen met een optionele voetschakelaar.

• De schaalaanduidingen voor CHORUS, FLANGER, PHASER en TREMOLO op het Voorpaneelং slechts indicatief. Controller het eigenglijke geluid verwijl u het efect wijzigt.

Regelaarstand	Beschrijving
CHORUS	Voegt eenlicht ontstemd geluid aan het oorspronkelijke geluid toe, waardoor het geluid breder en voller worden.
FLANGER	Het flangereffect geeft een wervelend gevoel aan het geluid.
PHASER	Dit effect voegt een variabel gefaseerd signaal aan het oorspronkelijke geluid toe, wat het geluid een golvend gevoel geeft.
TREMODO	Dit effect produeert cyclische veranderingen in het volumeniveau.

10 DELAY/LOOPER-regelaar

Met deze regelaar=kunt u omschakelen\ aar de twee delaytypes of maar\ de LOOPER-functie.

Als de regelaar is ingesteld op WARM of CLEAR, werkt deze als een delay-effect, en kunt u aan de hand van de regelaar het volume van het delay-effect aanpassen.

Het lampje Licht op wanner het delay-effect is ingeschakeld, en gaatuit wanner het effect is uitgeschakeld. U kunt deze schakelaar ook inen uitschakelen met een optionele voetschakelaar.

Als de regelaar is ingesteld op LOOPER,kest u aan de hand van de LOOPER-functie het volume van het afgeseelde geluid aanpassen. Dit lampjelicht op wonneer de LOOPER-functie is ingeschakeld. Het lampje knippert als u LOOPER hebtuitgeschakeld (gedempt) met een voetschakelaar.

Regelaarstand	Functie	Beschrijving
WARM	Delay	Dit is een delay-effect voor feedback dat zorgt voor een warm analoog delaygevoel. Draai de regelaar recht som om het geluid van het effect te verhogen.
CLEAR		Dit is een delay-effect met een of twee herhalingen. Draai de regelaarrecht som om het geluid van het effect te verhogen.
LOOPER	LOOPER -functie	Hiermee schakelt u de modus voor herhaaldelijk afspelen in. U(Intucht het afspeelvolume aanpassen met behulp van de regelaar. Zie “De LOOPER-functie gezruiken” (p. 17) voormeer informatie.

• De schaalanduidingen voor WARM, CLEAR, en LOOPER op het voorpaneel zich slechts indicatief. Controleer het eigenglijke geluid verwijl u het effect wijzigt.
• Als de regelaar is ingesteld op LOOPER, worden er geen delay-effect toegepast. Zie "De LOOPER-functie en DELAY tegelijk gekbruiken" (p. 18) als u de LOOPER- en de delayfunctie tezelfdertijd wilt gekbruiken.

TAP-schakelaar

Als de regelaar is ingesteld op WARM of CLEAR, kutn u aan de hand van de regelaar de delaytijd aanpassen.
Als de regelaar is ingesteld op LOOPER, kutn u met deze schakelaar het opnemen, afspelen en overdubben bedieren.

Regelaar-stand	Functie	Werking
WARM, CLEAR	Wijzigt de delaytijd	Delaytijd van 90 ms ofmeer Druk tweemaal op deze schakelaar om een delaytijd in te stellen die gelijk is aan het tijdsintervalCUSen elke keer dat u op de schakelaar drukt. U kunt een delaytijd van maximaal 2000 ms instellen als de regelaar is ingesteld op WARM, en maximaal 1000 ms als de regelaar is ingesteld op CLEAR. Delaytijd van 90 tot 30 ms U kunt de delaytijd stapsgewijs aanpassen van 30 tot 90 ms door de TAP-schakelaar gedurende minimaal een seconde ingedrukt te houden, naargelang het aantal seconden dat u de schakelaar ingedrukt houdt (vier stappen: 30 ms, 50 ms, 70 ms, en 90 ms).
LOOPER	Hiermee(Int sunt u het opnemen en afspelen met de LOOPER-functie starten en stoppen)	Zie “De LOOPER-functie en DELAY tegelijk gebruiken” (p. 18).

11 REVERB-regelaar

Met deze regelaar kunt u schakelen:tussen de twee galmtypes. U=kunt ook de intensiteit van het effect bepalen door de positie van de regelaar te wijzigen.

Het lampjelicht op wanner het galmefect is ingeschakeld, en gaat uit wanner het effect is uitgeschakeld. U kunt het galmeffect ook in- en uitschakelen met een optionele voetschakelaar.

Regelaarstand	Beschrijving
SPRING	Dit model is gebaseerd op het veergalmeffect.Het producerert de typische galm van een veer. Draai de regelaar recht som om de intensiteit van het effect stapsgewijs te verhogen.
PLATE	Dit isplaatgalm.Dit galmeffect heeft een krachtige sustain. Draai de regelaarrecht som om de intensiteit van het effect stapsgewijs te verhogen.

POWER-schakelaar

Schakelt de stroomtoevoer in en uit.

• Schakel de stroomtoevoer maar uw verschillende apparaten in de aangegeven volgorde in zodia u alle apparaten hebt aangesloten (p. 11). Als u de apparaten in de verkeerde volgorde inschakelt, kann er defecten optreden en/of kan er schade aan de luidsprekers en andere apparaten ontstaan.

• Zorg ervoor dat alle volumeregelaars op dit apparaat en de aangesloten apparaten op 0 zich ingesteld.

• Schakel alle apparaten in die op de INPUT-aansluiting en de AUX IN-ingang van dit apparaat� aangesloten.

• Schakel het apparaat in.

• Zorg er aktijd voor dat het volume lager is gezet voordat u het toestel inschakelt. Zelfs als het volume volledig op nul staat, kutu u nog geluid horen runawayer het toestel worden ingeschakeld. Dit is normalaal en wijst Niet op een defect.

• Dit apparatus is uitgerust met een beveiligingscircuit. Het duurt even (enkele seconden) na het opstarten voordat het apparatus normalaal werkt.

• Pas het volume van de apparaten aan.

• Verlaag, voordat u het toestel uitschakelt, het volume van alle apparaten in uw systemen schakel de apparaten in de omgekeerde volgorde uit dan de volgorde waarin u ze hebt ingeschakeld.

• Schakel eerst de POWER-schakelaaruit en trekvervolgens het netsnoeruit het stopcontact als u de stroom volledig wilt uitschakelen. Zie "Stroomtoevoer" (p. 4).

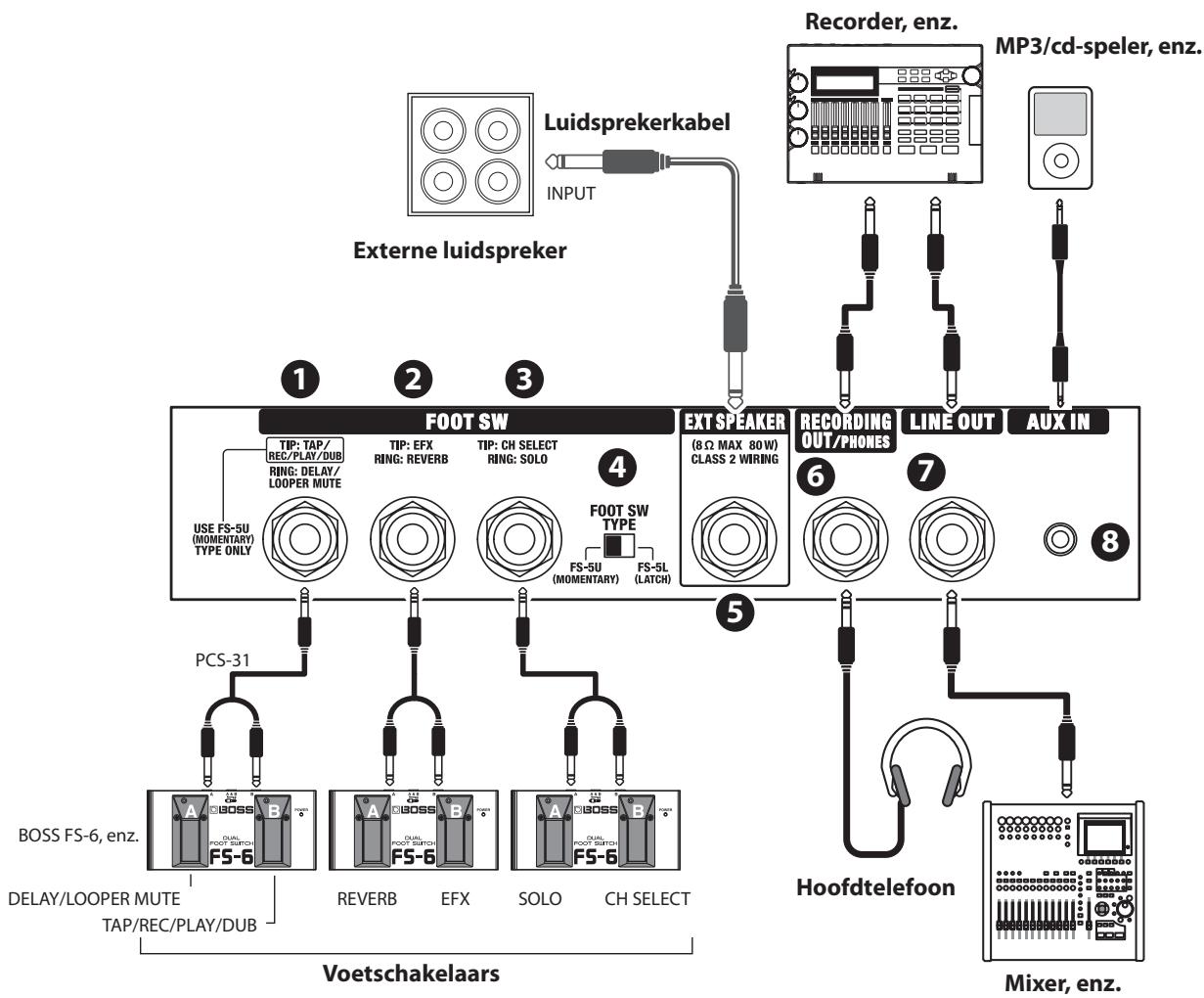

Achterpaneel

* Zet het volume alsijd lager en schakel alle apparaten uit voordat u aansluitingen maakt om defecten en/of schade aan luidspekers of andere apparaten te voorkomen.

1 2 3 FOOT SW-aansluitingen

FOOT SW TYPE-schakelaar

U knot ofwel momentane voetschakelaars, ofwel voetschakelaars van het latch-type met dit apparaat gebruiken.

Op de TAP/REC/PLAY/DUB-aansluitingkest u erchter alleen een momentane voetschakelaar zoals de BOSS FS-5U aansluiten. Het is.".
mogelijk dat een voetschakelaar van het latch-type Niet goed werkt.

• De voetschakelaar is apart verkrijngbaar.
• De BOSS FS-6 kan als momentane voetschakelaar of als voetschakelaar van het latch-type worden gebruikt.

Momentane type: Dit type blijft ingeschakeld (of uitgeschakeld) als u de schakelaar ingedrukt houdt, en wordt uitgeschakeld (of ingeschakeld) als u de schakelaar loslaat. BOSS FS-5U, enz.

Latch-type: Dit type worden in- of uitgeschakeld wanner u de schakelaar indrukt. BOSS FS-5L, enz.

• Dit apparaat is voorzien van een FOOT SW-aansluiting van het type TRS, waarop stekkers worden aangesloten Zoals hieronder afgebeeld. Gebruik een TRS-compatiblekabel, zoals de optioneel verkrijgbare PCS-31, als u een voetschakelaar wilt aansluiten.

Aansluitingen eninstallingen als u een FS-5L of voetschakelaar van het latch-type gezruikt

Als u de FS-6 of FS-5L gekruikt,kest u aan de hand van het indicatielampje controeren of de voetschakelaar is in- ofuitgeschakeld.

	Aansluiting 1	Aansluiting 2	Aansluiting 3
Functie	UITEINDE: TAP/REC/PLAY/DUB Voor DELAY: Past de delaytijd aan Voor LOOPER: LOOPER-bediening (p. 17) RING: DELAY/LOOPER MUTE Voor DELAY: Schakelt DELAY in en uit Voor LOOPER: Dempt LOOPER	UITEINDE: EFX Schakelt EFX in en uit RING: REVERB Schakelt REVERB in en uit	UITEINDE: SELECT Schakeltussen de JC CLEAN- en LEAD-kanalen RING: SOLO Activeert de SOLO-functie
Als u de FS-5L aansluit	Achterpaneel CUBE-80X → FOOT SW TYPE FS-SU (MOMUMENTARY) FS-SL (LATCH)	PCS-31 Rood (RING) FS-SU Polariteitsschakelaar (SOLO) Polariteitsschakelaar REVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVER B Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity Polarity	PCS-31 Rood (RING) FS-SU Polariteitsschakelaar (SOLO) ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReVERB SOLO ReTERB SOLO ReTERB SOLO ReTERB SOLO ReTERB SOLO ReTERB SOLO ReTERB SOLO ReTERB SOLO ReTERB SOLO ReTERB SOLO ReTERB SOLO ReTERB SOLO ReTERB SOLO ReTERB SOLO ReTERB SOLO ReTERB	Polariteitsschakelaar ← ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↑ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ↔ ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ← → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → ← → ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← → ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← → → ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← → ← → ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← ← → → → ← → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → → ×

Belangrijke opmerkingen als u een voetschakelaar van het latch-type gebruikt

Normaal heeft de aan-/uitstand van de voetschakelaar voorrang op het Voorpaneel bij het in- en uitschakelen van EFX, delay, of galm.

De aan-/uitstand die door de SOLO-functie in het apparaatgeheugen werden opgeslagen, hebben城县 voorrang

als de opgeslagen paneelinstellenen van de SOLO-functie worden opgeroepen. In dergelijkke gevalten können de individielampjes op het voorpaneel en de voetschakelaar verschillen, maar dit wijst Niet op een defect.

Om de indicatielampjes te doein overeenstemmen:

Druk de voetschakelaar waarvan het indicatielampje verschilt in.

Laat het indicatielampje overeenstemmen met het lampje op het Voorpaneel.

Om de aan-/uitstand van de voetschakelaar algijd voorrang te gehen:

Op dit apparaatkest u elk van de volgende instellenen gebruiken voor de bediening wanner de paneelinstellenen voor EFX, delay, en galm met de SOLO-functie worden opgeroepen.

• De aan-/uitstand van de voetschakelaar algijd voorrang geben

• De aan-/uitstand die door de SOLO-functie werden opgeslagen algijd voorrang worden (standaard)

• De aan-/uitstand van de voetschakelaar algijd voorrang geben

Houd de TAP- en SELECT-schakelaars ingedrukt en schakel tezelfdertijd de stroom in.

1. De aan-/uitstand die door de SOLO-functie wird opgeslagen algijd voorrang geben

Houd de TAP- en TUNER-schakelaars ingedrukt en schakel tezelfdertijd de stroom in.

• De gewijzigde instelling blijft opgeslagen in het apparaatgeheugen als de stroom uitgeschakeld worden.

Aansluitingen eninstallingen als u een FS-5U of een momentane voetschakelaar gebruikt

	Aansluiting 1	Aansluiting 2	Aansluiting 3
Functie	UITEINDE: TAP/REC/PLAY/DUB Voor DELAY: Past de delaytijd aan Voor LOOPER: LOOPER-bediening (p. 17) RING: DELAY/LOOPER MUTE Voor DELAY: Schakelt DELAY in en uit Voor LOOPER: Dempt LOOPER	UITEINDE: EFX Schakelt EFX in en uit RING: REVERB Schakelt REVERB in en uit	UITEINDE: SELECT Schakeltussen de JC CLEAN- en LEAD-kanalen RING: SOLO Activeert de SOLO-functie
Als u de FS-5U aansluit		PCS-31 Rood (RING) Wit (UITEINDE) Polariteitsschakelaar SOLO SELECT
Als u de FS-6 aansluit		Polariteitsschakelaar SOLO SELECT

EXT SPEAKER-aansluiting

Hierop kurz u een externe luidspreker aansluiten.

Als een externe luidspreker is aangesloten, wordt het geluid zowel door de externe luidspreker als door de ingebouwde luidspreker van het apparaat weergegeven.

• Als u het apparaat op een externe luidspreker aansluit, dient u te controlleren dat de luidspreker voldoet aan de volgende specificaties. Impedantie: 8 ohm of minder Toegelaten stroomtoevoer: 80 watt of hoger
• Er worden geen geluid door de luidspreker van het apparaat of een externe luidspreker weergegeven zolang de RECORDING OUT/PHONESuitgang in gebruik is.
• Gebruik alleen de luidsprekerkabel om de luidspreker aan te sluiten. Gebruik geen geisoleerde kabel die voor het gebruik met een gitaar bestemd is.

RECORDING OUT/PHONES-uitgang

Deze aansluiting dient ofwel als een uitgang voor opnamen, ofwel als een hoofdtelefoonuitgang.
* Er worden geen geluid door het apparaat of een externe luidspreker weergegeven zolang deze aansluiting in gebruik is. Deze aansluiting is handig's nachts of in andere situatuies waar u zich wilt dat er hoge geluidsvolumes door de luidsprekers worden uitgestuurd.

Als u de aansluiting als uitgang voor opnamen gebruikt

Gebruik een 1 / 4'' monoansluiting om een recorder of andere opnameapparatuur aan te sluiten. Door de COSM- luidsprekermodellering is het mogelijk om een indrukwekkend gitaargeluid te produceren. Pas het uitvoerniveau aan met de VOLUME-regelaars voor de JC CLEAN- en LEAD- kanalen en voor de SOLO-functie.

Als u deze aansluiting als een hoofdtelefoonaansluiting gebruikt

Sluit de hoofdteleloon aan.
Door de COSM-luidsprekermodellering is het möglichk om een indrukwekkend gitaargeluid te produceren.
Pas het hoofdtelefoonvolume aan met de VOLUME-regelaars voor de JC CLEAN- en LEAD-kanalen en voor de SOLO-functie.

LINE OUT-uitgang

Gebruik deze uitgang om het apparaat op een PA-system, recorder, of andere externe apparatuur aan te sluiten. Door de COSM-luidsprekermodellering is het möglichk om een indruwkewkkend gitaarversterkergeluid te produceren. Gebruik deze uitgang als u het apparaat wilt gebruiken in combinatie met een extern PA-system, of als u een partij wilt opnemen verwjl u het geluid van de ingebouwde liquidspreker in het apparaat beluistert.

Pas het UITvoerniveau aan met de VOLUME-regelaars voor de JC CLEAN- en LEAD-kanalen en voor de SOLO-functie.

• Het geluid dat in de AUX IN-ingang worden ingevoerd, worden NIETuitgevoerd.

8 AUX IN-ingang

Hierop kurz u apparaten aansluiten zoals een cd-speler, digitale audiospeler of elektronisch muziekinstrument en ze met uw gitaar latente meespelen.

Dit apparaat is uitergerust met een AUX IN-stereominiatuuraansluiting. Gebruik de juiste kabel (apart verkrijgbaar) voor het apparaat dat u aansluit.

• Als u verbindingskabels met waarstanden gebruikt, is het möglichk dat het geluidsvolume van de apparatuur die op de AUX IN-ingang is aangesloten te laag is. Gebruik in dit geval verbindingskabels zonder waarstanden.
• Gebruik het aangesloten apparaat om het volume aan te passen.
• Het uitgevoerde signal is mono.

Netsnoer

Het netsnoer aansluten

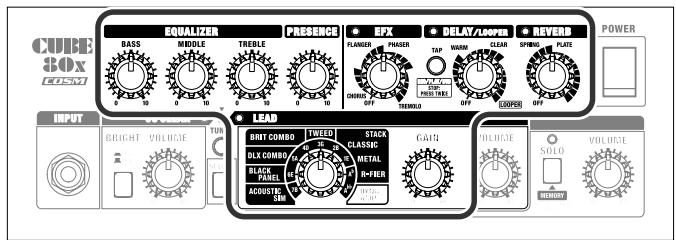

1. Controller dat de POWER-schakelaar in de stand OFF is geplaatst.

2. Sluit het netsnoor op een stopcontact aan.

U kunt de paneelinstellenings opslaan en oproepen (aangegeven door het kadertje in de figuur) voor geluiden die u met het LEAD-kanaal hebtGPCERd. Op dit apparaat wordenthese functie "SOLO" genoemd.

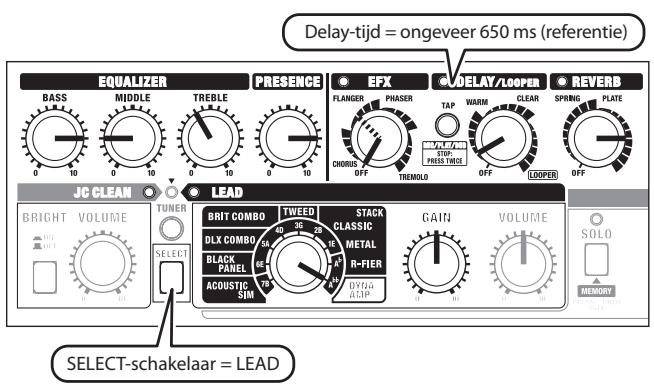

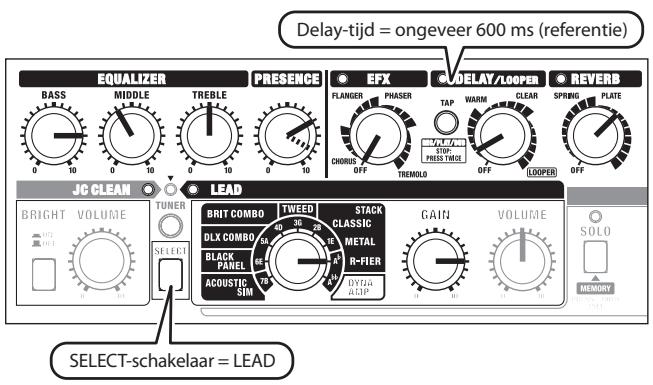

Standaard worden de sample-instellenen "Loud Metal" (p. 20) in de SOLO-functie opgeslagen.

• De VOLUME-instelling voor het LEAD-kanaal worden nicht opgeslagen.
• De LOOPER-installingen en de opgenomen frase worden nicht opgeslagen.

De paneelinstallingen opslaan

1. Maak een geluid met het LEAD-kanaal.
2. Stel het SOLO-volume in op 0 (nul).

Als het SOLO-volume te hoog is ingesteld, kan het geluidsvolume onverwacht te hoog zijn als de paneelinstallingen worden opgeslagen. Stel het volume in op 0 voordat u de instelleningen opslaat.

1. Druk op het Voorpaneel op de SOLO-schakelaar en houd deze ingedrukt totdat het lampje begint te knipperen (na ongeveer 2 ofeer seconden).

Als de paneelinstellingen zijn opgeslagen, blijf het lampje branden.

• Schakel de stroom Niet uit terwijl het lampje knippert.

1. Wijzig het volume van de SOLO-functie.

2. De gewijzigde paneelinstallingen blijven opgeslagen in het apparaatgeheugen nadat de stroom isuitgeschakeld.

De paneelinstallingen oproepen

1. Druk verwijl u het JC CLEAN- of LEAD-kanaal gezbruikt op de SOLO-schakelaar op het voorpaneel.

Het SOLO-lampje要去 branden en de paneelinstellenen die in het apparaatgeheugen zijn opgeslagen, worden opgeroepen.

• Als er geen paneelinstellingen zijn opgeslagen, of als u het apparaat voor de eerste koer gebruikt, worden de fabrieksinstellenen van het apparaat ("Loud Metal" (p. 20)) opgeroepen.

De paneelinstallingen wijzigena of controlleren

1. Druk op het voorpaneel op de SOLO-schakelaar om de opgeslagen instellenen op te roepen.

2. Draai op het voorpaneel aan de regelaar van de instelling dat u wilt wijzigen, en wijzig de instelling.

3. Het SOLO-lampje gaat even uit wanner de positie van de regelaar overeenstemt met de positie die in het apparaatgeheugen is opgeslagen.

4. Houd de SOLO-schakelaar op het Voorpaneel ingedrukt totdat het lampje begint te knipperen (na ongeveer 2 ofeer seconden) om de gewijzigde instellenen op te slaan.

5. Schakel de stroom Niet uit terwijl het lampje knippert.

6. Als de{nieuwe instellingen zijn opgeslagen,konnen de instelleningen die voor de wijzigingen actief waren,nietmeer worden opgeroepen.
7. Om af te sluiten zonder de wijzigingen op te slaan, drukt u op de SOLO-schakelaar of de SELECT-schakelaar.

Schakelen:tussen de SOLO-functie en de LEAD- en JC CLEAN-kanalen

U kurz tessen de kanalen schakelen met de SELECT-schakelaar en de SOLO-schakelaar.

• U dit ook doeon met de voetschakelaar als u een momentane voetschakelaar gebruikt.

De fabrieksinstellungen herstellen

Houd de TAP- en SOLO-schakelaars tezelfdertijd ingedrukt en schakel de stroom in.

Het SOLO-lampje knippert en de instellingen die door de SOLO-functie werden opgeslagen worden opnieuw waar de fabriekswaarden ingesteld.

Hiermee(Int) u een frase opnemen en herhaaldelijk afspelen. Ukunt deze functie ook gebruiken om een opgenomen frasete overdubben.

Op dit apparaat worden deze functie "LOOPER" genoemd.
U=kunt de LOOPER-functie ook bedieren met een optioneel verzkrijgbare voetschakelaar.

• De opgenomen frase worden verwijderd als u het apparaat uitschakelt.
• Het geheel of gedeeltelijk opnemen, verdelen, verkopen, verhuren, publiek voorstellens, uitzenden, enz. van materiaal (muziekstukken, video, uitzendingen, live optredens, enz.) waarvan het auteursrecht toebehoort aan een derde partij zonder de toestemming van de houders van het auteursrecht, is door de wet verboden.
• Gebruik dit apparaat Niet voor doeleinden die de autoursrechten van een derde+kunnen schenden. Roland kan Niet aansprakelijk worden gesteld voor schendingen van de autoursrechten van derden als gevolg van gebruik van dit apparaat.

Een frase opnemen

1. Stel de DELAY/LOOPER-regelaar in op LOOPER.

Stel de regelaar in op het maximum. Als de regelaar op het maximum is ingesteld, worden de frase afgespeeld aan hetzelfde geluidsvolume waarmee het werk opgenomen.

2. Druk op de TAP-schakelaar of druk de TAP/REC/PLAY/DUB-voetschakelaar in.

Als u op de TAP-schakelaar drukt, knippert deze rood en is het apparaat gereed om de opname te starten.

Als u de TAP/REC/ PLAY/DUB-voetschakelaar indrukt,licht de TAP-schakelaar rood op en worden de opname onmiddelijk gestart.

3. Speel een frase met de gitaar.

Als het apparaat gereed is om de opname te starten,licht de TAP-schakelaar rood op en wordt de opname gestart.

4. Druk op de TAP-schakelaar of druk de TAP/REC/PLAY/DUB-voetschakelaar in om de opname te beëindigen.

De TAP-schakelaarlicht groen op en de opgenomen frase wordt afgespeeld.

5. Druk snel tweemaal op de TAP-schakelaar of druk de TAP/REC/PLAY/DUB-voetschakelaar snel tweemaal in om het afspelen te beëindigen.

De TAP-schakelaar knippert groen.

• U kunt het afspelen ookbeeindigen door de DELAY/LOOPER-regelaar in een andere stand dan LOOPER tezetten.
• U kurz maximaal ongeveer 40 seconden opnemen. De opname stopt automatisch en het afspelen worden gestart als de maximale opnametijd worden overschreten.

De opgenomen frase afspelen

1. Druk op de TAP-schakelaar wanneer deze groen knippert, of druk de TAP/REC/PLAY/DUB-voetschakelaar in.

De TAP-schakelaarlicht groen op en de opgenomen frase wordt vanaf het begin herhaaldelijk afgespeeld.

2. Stel het volume van de frase in.

UCNT het afspeelvolume van de frase aanpassen met behulp van de DELAY/LOOPER-regelaar.

3. Druk snel tweemaal op de TAP-schakelaar om het afspelen tebeeindigen.

De TAP-schakelaar knippert groen.

De frase overdubben

1. Druk op de TAP-schakelaar of druk de TAP/REC/PLAY/DUB-voetschakelaar in om de frase af te spelen.

De TAP-schakelaaricht groen op en de opgenomen frase wordt herhaaldelijk afgespeeld.

1. Druk eenmaal op de TAP-schakelaar of druk de TAP/REC/PLAY/DUB-voetschakelaar eenmaal in.

De TAP-schakelaarlicht oranje op en het overdubben wordt gestart.

1. Druk op de TAP-schakelaar of druk de TAP/REC/PLAY/DUB-voetschakelaar in om de opname tebeeindigen.

De TAP-schakelaaricht groen op en de opgenomen partij wordt herhaaldelijk afgespeeld.

1. Druk snel tweemaal op de TAP-schakelaar om het afspelen tebeeindigen.

De TAP-schakelaar knippert groen.

De frase dempen

• U kunt alleen een frase dampen als u een voetschakelaar hebt aangesloten. Dempen is Niet möglichk via het Voorpaneel.

• Druk de DELAY/LOOPER MUTE - voetschakelaar in verwijl de frase afgespeeld worden.

Het afgeseelde geluid worden nu gedempt. Het DELAY/ LOOPER-lampje knippert zolang het geluid gedempt worden.

1. Druk de DELAY/LOOPER MUTE - voetschakelaar nogmaals in om het dampen te beëindigen.

2. Opnemen, verwijdenen en overdubben zijn möglichk zichs wanneer het geluid gedempt worden.

De frase verwijderen

1. Als het afspelen gestopt is (en de TAP-schakelaar groen knippert), houdt u de TAP-schakelaar of de TAP/REC/PLAY/DUB-voetschakelaar gedurende minimaal 2 seconden ingedrukt.

De TAP-schakelaar knippert rood en de frase worden verwijderd.

• Het is möglich dat er geluid worden geproducedenijdens het verwijdersen, maar dit wijst Niet op een defect. Als u het volume van het apparaat dempt voordat u de frase verwijdert, zal er geen geluid worden geproducedenijdens het verwijdersen.
• De verwijderde frase kan nicht worden hersteld.

De LOOPER-functie en DELAY tegelijk gebruiken

U kunt de LOOPER-functie en DELAY tegelijk gebruiken als u ze samen met de SOLO-functie gebruikt.

Normaal kunt u geen delay gebruiken als de DELAY/LOOPERregelaar in de positie LOOPER is ingesteld. Als u toch delay wilttoepassen, gebruikt u de SOLO-functie om paneelinstellenenwaarin delay wordt toegepast op te roepen, en activeert u SOLOterwijl u de LOOPER-functie gebruikt Het delay-effect wordentoegepast.

• Het isECHTERNiet mogelijk om delay in- ofuit te schakelen of om de delaytijd te wijzigen.

De stemfunctie gebruiken

Dit apparatus is voorzien van een stemfunctie. U kunt deze functie gebruiken voor handmatig stemmen en voor chromatisch stemmen.

• Gebruik handmatige stemming als de snaren erg ontstemd zijn (zoals na het verwangen van snaren).

Handmatig stemmen

1. Druk op de TUNER-knop.

Het toestel gaat in de stemmodus en de TUNER-schakelaarlicht op. Als het toestel zich in de stemmodus bevindt,wordt er geen geluid via de luidspreker, de REC OUT/PHONES-uitgang, of de LINE OUT-uitgang uitgestuurd.

• Het geluid dat via de AUX IN-ingang binnenkomt, worden ookuitgestuurd.

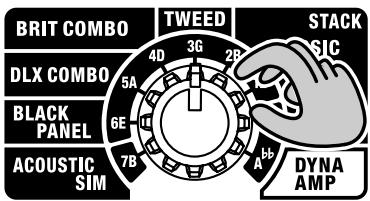

2. Gebruik de AMP TYPE-regelaar om de snaar de selecteren die u wilt stemmen.

Regelaarstand	Beschrijving
7B	Open zevende snaar van een zevensnarde gitaar met een extra lage snaar (B)
6E	Open cesde snaar (E)
5A	Open vrijde snaar (A)
4D	Open vierde snaar (D)
3G	Open derde snaar (G)
2B	Open tweede snaar (B)
1E	Open eerste snaar (E)
Ab	Open vrijde snaar (halve toon lager) (Ab)
Abb	Open vrijde snaar (hele toon lager) (G)

• De referentietoonhoogte is A = 440 Hz . Dit kan nicht worden gewijzigd.

3. Speel een enkele noot op de open snaar die u wilt stemmen.

Stem de snaar totdat het groene lampje brandt.

Te laag Juiste toonhoogte Te hoog

• Het rode lampje knippert als de toonhoogte helemaal Niet klopt.

4. Als u klaar bent met stemmen, drukt u opnieuw op de TUNER-knop.

Chromatisch stemmen

Als u de TUNER-knop een seconde of langer inhoudt, knippert de TUNER-knop en kurz u het toestel ook als chromatisch stemapparaat gebruiken. Hierbij bepaalt het apparaat automatisch de nootnaam die de gespeelde noot het dichtste benadert.

Zoals bij handmatig stemmen=kunt u bij chromatisch stemmen
eén enkele noot spelen op de snaar die u wilt stemmen.
Stem de snaar totdat het groene lampje brandt.

Voorbeeldinstellungen

• Zie "DELAY/LOOPER-regelaar" p. 17 voor meer informatie over het instellen van de delaytijd.

Loud Metal

Dit geluid produeert zware galm in de lage tonen wanneer u de laagste snaren gedempt bespeelt, en een iele sustain wanneer u akkoorden speelt.

In combinatie met een dubbelspoelelement bij de brug creëert dit een extreem verwormingseffect. U kunt het geluid nog zwaarder make n als u een lagere stemming of dergelijk instellen gengebruikt.

Stel de PRESENCE hoger in om de cervorming scherper te make. Als u dit als leadgeluid gebruikt,kest u een vetter geluid met sustain verzrijkgen door de middentonen te versterken en een lange delay in te stellen.

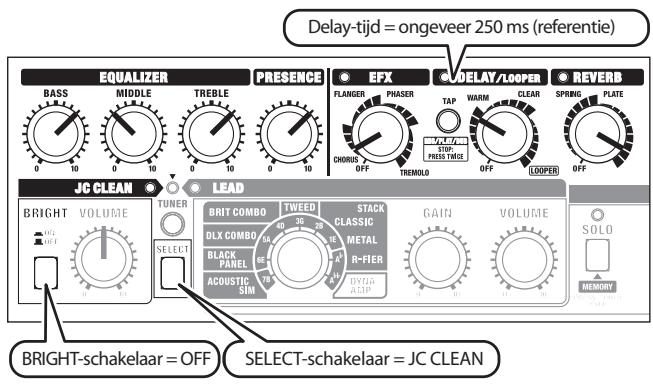

Space Clean

Dit is een transparent geluid dat gebruik maakt van ruimtelijke effecten.

Gebruik de JC CLEAN-versterker, Gebaseerd op de Roland JC-120, en voeg chorus, een lange delay, en galm toe.

Deze instelling in combinatie met een gitaar met enkelspoeielementen zorgt voor prachtig klinkende arpeggio's en akkoorden. Als u een gitaar met dubbelspoeielementen gebruikt, het u de BRIGHT-schakelaar op ON om een helder, open geluid te verkrijgen.

Door de delaytijd zo in te stellen dat het delaygeluid enigszins sneller is dan het tempo van de gespeelde frase, verkrijgt u een dikker geluid.

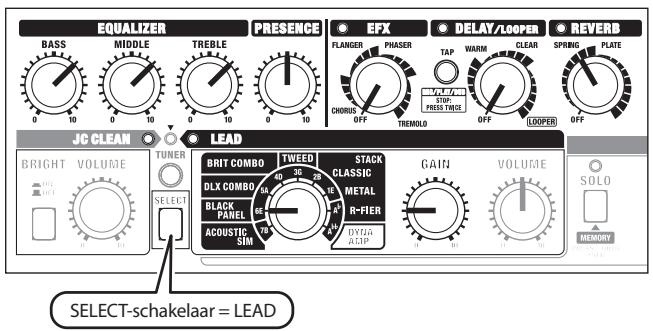

Surf Line

Dit geluid is perfect voor de populaire surfmuziekuit de jaren '60. Deze instelling in combinatie met een gitaar met enkelspoeelementen zorgt voor een scherp geluid.

Voeg een diepe veergalm toe en gebruik een gedempte aanslagtechniek en chromatische motieven (gedempte aanslag met glissando's) om de klassieke surfsound te verkrijgen.

Tube Crunch

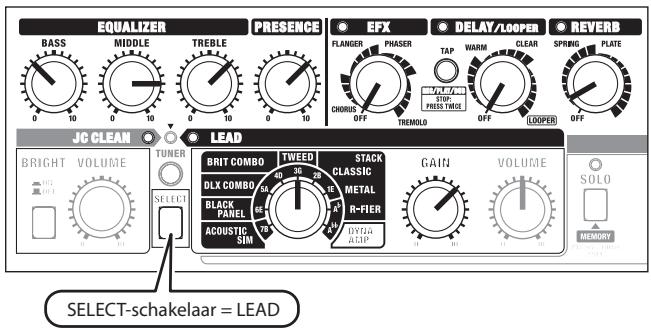

Swamp Crunch

Als de GAIN-regelaar op het maximum is ingesteld, verkrijgt u een geluid met de heldere verrorming van een vacuumbuisversterker waarvan het volume helemaal op het maximum is ingesteld.

Door het volume op de gitaar Lichtjes te verlagen verwrijkjt u een bijna zuiver geluid met weinig verrorming en een onveranderde, iele helderheid.

Als u de volumeregelaar op de gitaar samen met de GAIN-regelaar instelt, en de GAIN-regelaar zo instelt dat het verwormingsniveau natuurlijk verandert naargelang uw aanslagdynamiek en+zonder veel volumewijzigingen, verkrijgt u een geluid met een brede expressiviteit.

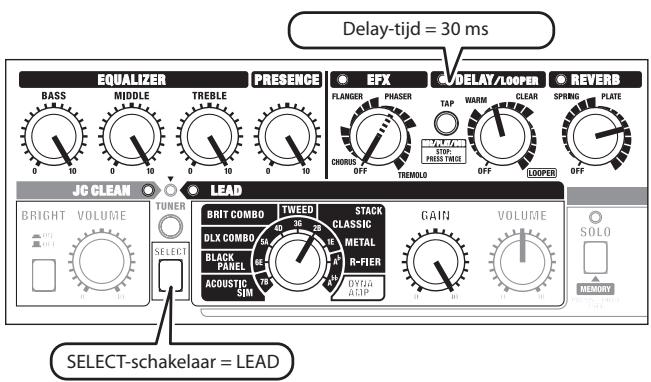

Hard Stack

Dit is de bluessound van klassieke versterkers, met hardnekkige midden- en lage tonen en heldere, open hoge tonen.

De krachtige midden- en hoge tonen+zijn typisch voor de TWEDversterker. Door de TREBLE-regelaar hoger in te stellen of de BASSregelaar enigszins lager in te stellen, kut u het aanslaggeluid aanpassen.

Voor een vet, zoet geluid is het aangeraden om de presence Lichtjes te verlagen.

Voor een transparant en scherp crunchgeluid met weinig verrorming dient u de middentonen te reduceren en de presence Lichtjes te verhogen.

Tapping Lead

Dit is het hard rockgeluid van de jaren '70.

Door de gain en de equalizer te verhogen tot het maximum, worden een krachtig rockgeluid gegreerde in alle riffs en solo's.

Door een zuivere delay met een korte delaytijd van 30 ms in te stellen, verkrijgt u het vette geluid dat typisch is voor het geluid dat door de vlakken van de luidsprekerkast worden geproduerd.

Met een Licht phasereffect kutu het geluid nog breder maken.

In combinatie met effectenapparaten zoals overdrive verkrijgt u een verzorming met nog rijkere flageolettonen.

U kunt ook een zuiver en iel chrunchgeluid verkrijgen door de GAIN- en BASS-regelaars lager in te stellen.

Dit is een high-gain leadgeluid met sustain.

Als u een gitaar met enkelspoeelementen gebruikt, dient u de gain te verhogen om sustain te verkrijgen.

Versterk de hoge tonen en verhoog de presence als u volledig ontwikkelde aangeslagen flageoletten wilt spelen. Als u vloeiende legatonoten wilt spelen tijdens het tapped, dient u de middentonen te reduceren.

Voeg eenlicht delay- en galmefect toe om het geluid nog voller te make. Stel een lange delaytijd in om te vermijden dat frasen onzuiver worden.

Door het FLANGER-effect toe te passen verkrijgt u een geluid met een vloeieend gevoel van breedte, zichs wanner u riffs speelt.

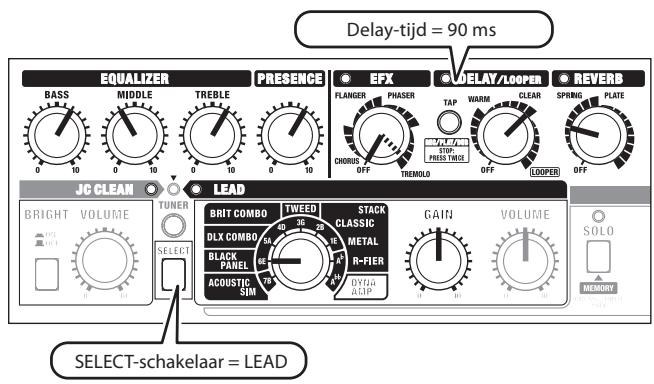

Rockabilly Slap

Dit is het slapback-echogeluid dat in rockabilly and country worden gezruikt.

De BLACK PANEL-versterker produeert een zuiver, HOLDER en zoet geluid, met krachtige midden- en hoge tonen die worden ondersteund doorDICke bastonen.

Door de lage en hoge tonen te versterken, maar ze toch evenwichtig te houden, en door de middentonen indien nodig te onderdukken, kurz u de schitterende resonantie van de gitaar nog meer totuitdrukking brengen.

Typisch hiervoor is ook het geluid van een gitaar met enkelspoeelementen, gecombineerd met sterke tremolo- en reverbeffecten.

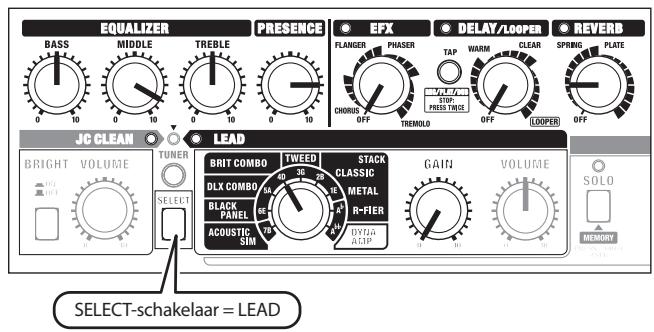

Mersey Beat

Dit is de beroemde Liverpoolsound uit de jaren '60.

Dit geluid maakt gebruik van een lichte verrorming waar bij alle noten in een akkoord toch zuiver en duidelijk voorbaar blijven.

Versterk de midddentonen en verhoog de presence op de BRIT COMBOversterker voor een levendig en energiek geluid.

Stel de GAIN-regelaar zo in dat het geluid Niet te veel verrormd worden wonneer u akkoorden speelt.

Gebruik het brugelement voor een krachtig geluid zonder onzuiverheden, dat zorgt voor een mooie resonantie wanner u open snaren met akkoorden combineert.

Het geluid kan overmatig verrormd worden als u een gitaar met een hooguitvoersignaal gebruikt, zoals een gitaar met dubbelspoelelementen. Verlaag in dat geval de gain voor een betere balansCUSSEN het gitaargeluid en de verrorming.In sommigeGeVallen kunt u ook het geluid aanpassen door de lage tonen te reduceren.

Dynamic Style

DYNA AMP is een originele versterker die de diepte van de verrorming aanpast op basis van de relatieve aanslagintensiteit.

Stel eerst de GAIN-regelaar zo in dat u een zuivere toon verwrijkt wanner u een zachte aanslagtechniek gebruikt, en zware verrorming wanner u een harde aanslagtechniek gebruikt.

Door afwisseled arpeggio's met een zachte aanslagtechniek en akkoorden en solo's met een harde aanslagtechniek te spelen, verkrijgt u een uiterst dynamisch gitaargeluid.

Reduceer de middentonen en versterk de lage tonen en de presence voor een breder en opener geluid.

In combinatie met EFX en de delay- en galmefecten zorgt dit voor een geluid met een nog groter schaalgevoel.

Specificaties

CUBE-80X: gitaarversterker

Nominaluitgangsvermogen

80W

- Nominaal ingangsniveau (@ 1 kHz)

INPUT (JC CLEAN-kanaal): -10 dBu/1 M ohm

AUX IN: -10 dBu

Luidspreker

30 cm (12 inch)

Bedieningselementen

POWER-schakelaar, SELECT-schakelaar, TUNER-schakelaar

BRIGHT-schakelaar, VOLUME-regelaar

TYPE-schakelaar (ACOUSTIC SIM, BLACK PANEL, DLX COMBO, BRIT COMBO, TweED, CLASSIC STACK, METAL STACK, R-FIER STACK, DYNA AMP),

GAIN-regelaar, VOLUME-regelaar, SOLO-schakelaar, VOLUME (SOLO)-regelaar

BASS-regelaar, MIDDLE-regelaar, TREBLE-regelaar

PRESENCE-regelaar

EFX-regelaar (CHORUS, FLANGER, PHASER, TREMOLO)

TAP/REC/PLAY/DUB-schakelaar,

DELAY/LOOPER-regelaar (WARM, CLEAR, LOOPER)

REVERB-regelaar (SPRING, PLATE)

INPUT-ingang (1/4"-aansluiting),
AUX IN-ingang (stereominiatuuraansluiting),
LINE OUT Jack (1/4"-aansluiting),
RECORDING OUT/PHONES-uitgang (stereo 1/4"-aansluiting),
EXT SPEAKER (1/4"-aansluiting),
FOOT SW-aansluiting (CH SELECT, SOLO) (1/4"TRS-aansluiting),
FOOT SW-aansluiting (EFX, REVERB) (1/4"TRS-aansluiting),
FOOT SW-aansluiting (TAP/REC/PLAY/DUB, DELAY/LOOPER) (1/4"TRS-aansluiting)

Stroomtoevoer

AC 117 V, AC220 V, AC 230 V, AC 240 V (50/60 Hz)

Stroomverbruik

75W

- Afmetingen

440 (B) x 275 (D) x 440 (H) mm

17-3/8 (B) × 10-7/8 (D) × 17-3/8 (H) inch

Gewicht

16 kg / 35 lbs, 5 oz

Accessoire

Gebruikershandleiding

Opties

Voetschakelaar (BOSS FS-5L, FS-5U, FS-6)

Aansluitkabel (PCS-31)

• Met het oog op productverbetering,{kunnen de specificaties en/of het uitzicht van dit toestel worden gewijzigd zonder voorafgaande kennisgeving.

• 0 dBu = 0,775 Vrms

Blokdiagram

FEDERAL COMMUNICATIONS COMMISSION RADIO FREQUENCY INTERFERENCE STATEMENT

Dit symbolism geeft aan dat in landen van de EU dit product geschreiben van huishoudelijk afval moet worden aangeboden, zoals bepaald per gemeente of regio. Producten die van dit symbolism vrijoorzien, mogen nicht samen met huishoudelijk afval worden verwijderd.
