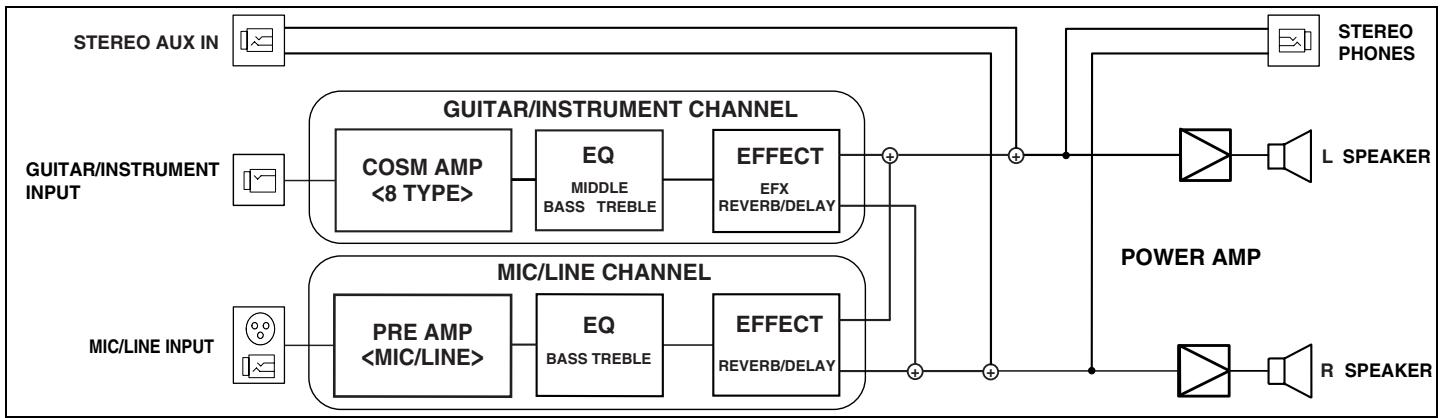

BLOCKDIAGRAM 41

MAIN SPECIFICATIONS 41

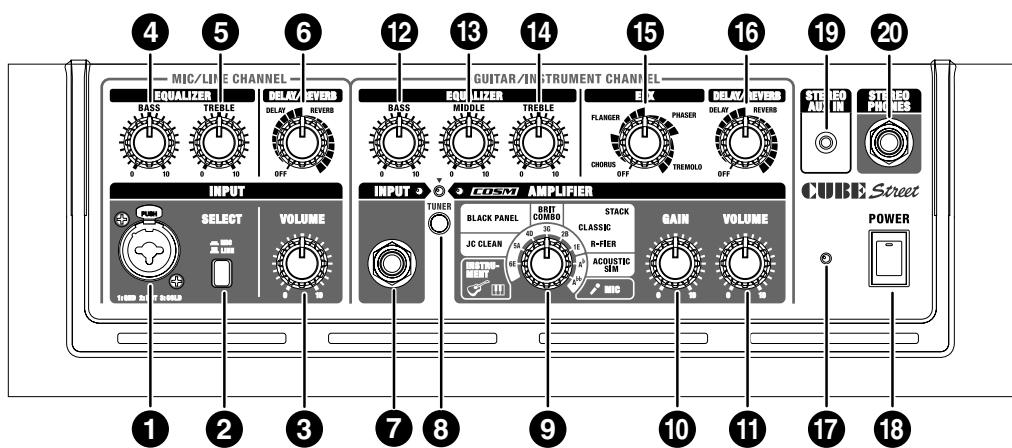

Control Panel

MIC/LINE CHANNEL

1. INPUT Connector

1. INPUT-aansluiting

Sluit hier uw microfoon of lijnniveau-instrumenten (bv. akoestische gitaar of keyboard) aan.

2. SELECT-schakelaar

Druk op deze schakelaar om het invoerniveau te kiezen dat geschikt is voor het aangesloten toestel (mic of line). In de line-stand(Int) u een akoestische gitaar of keyboard gebruiken.

3. VOLUME-regelaar

Regelt het kanaalvolume.

EQUALIZER

4. BASS-regelaar

Wijzigdt do tooneigenschappen van de lagere frequenties.

5. TREBLE-regelaar

Wijzigt de tooneigenschappen van de hogere frequencies.

DELAY/REVERB

6. DELAY/REVERB-regelaar

Draai deze regelaar maar DELAY of REVERB omং dat effect over te schaken. Draai aan de regelaar om de hoeveelheid van het effect te bepalen.

• De maatstrepen voor DELAY, REVERB op het paneel zich indicatief. Denk eraan uw geluid te controeren bij het wijzigen van de effecten.

DELAY

Draai met de regelaar om deijd en de hoeveelheid van de vertragingseffecten te wijzigen.

REVERB

Er is ruim klinkende stereo-weergalm voorzien. Draai met de regelaar om het weergalmniveau te wijzigen.

GUITAR/INSTRUMENT CHANNEL

7. INPUT-aansluiting

Hier kurz u uw elektrische gitaar, akaestische gitaar en elektronische instrumenten zoals een keyboard of microfoon aansluiten.

8. TUNER-schakelaar

De schakelaar brandt rood als de stemfunctie is ingeschakeld en brandt Niet als de stemfunctie isuitgeschakeld.

Raadpleeg p. 39 voor meer informatie.

9. Type-schakelaar

U kunt kiezen uit de volgende acht types.

Als de stemfunctie is ingeschakeld, kurz u hiermee de naam van de snaar die u wilt stemmen selecteren (p. 39).

INSTRUMENT

Selecteer dit als u een akoestische gitaar of een elektronisch instrument Zoals een keyboard hebt aangesloten.

JC CLEAN

Dit is een model van de beroemde Roland JC-120 Jazz Chorus gitaarversterker. De uiterst gepolijste, uiterst vlakke sound geeft een zacht geluid.

Dit krijgt nog meer effect in combinatie met een externe effector.

BLACK PANEL

Dit model is gebaseerd op de klassieke Fender Twin Reverb versterker, die in uitenlopende muziekstijlen worden gebruikt, van country tot blues, jazz en rock. Geeft rijke lage en heldere hove tonen wee.

BRIT COMBO

Dit is een model van de Vox AC-30TB, de rockversterker die de Liverpool-sound van de jaren zestig creerde. Het kan een breedcala van kranken produceren, van clean tot overdrive, met extra distortion en krachtigere lage middentonen als de gain van de versterker extra worden versterkt.

CLASSIC STACK

Dit model is gebaseerd op de sound en responss van een Marshall JMP1987. De legendarische JMP1987 staatbekend om+zijn gelijkmatige toon en presentie,ideal voor klassieke en harde rock.

R-FIER STACK

Dit model is gebaseerd op de MESA/Boogie Rectifier. Deze 'super high gain' versterker kan slash metal, grunge en allerlei andere lead klanken producen.

ACOUSTIC SIM

Door akoestische gitaarsimulation met COSM-versterkermodelleringstechnologie te combineren, geegt dit origineel versterkermodel u het dynamische geluid van een akoestische gitaar, met een standard elektrische gitaar.

MIC

Kies deze positie als er een microfoon is aangesloten.

• Er kan feedback optreden, afhankelijk van deplaats van de microfoons in verhouding tot de luidsprekers. Dit kan worden opgelost door:

• De richting van de microfoon(s) te wijzigen.

• De microfoon(s) op een grotere afstand van de luidsprekers teplaatsen.
• De volumeniveauus te verlagen.
• Alle productnamen die in dit document worden genoemd, zich handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaars en—hebben geen verband met Roland Corporation. Deze nameen worden in deze handleiding gelebruikt om klanken te benoenen die met behulp van COSM-technologie worden gesimuleerd.

10.GAIN-regelaar

Regelt het distortion-niveau.

11.VOLUME-regelaar

Regelt het kanaalvolume.

EQUALIZER

12.BASS-regelaar

Wijzigdtode tooneigenschappen van de lagere frequencies.

13.MIDDLE-regelaar

Wijzigt de tooneigenschappen van de middenfrequencies.

14.TREBLE-regelaar

Wijzigdtooteigenschappen van de hogere frequencies.

• Omdat COSM getrouw de specifieke functies en eigenschappen van een reeks versterkers modèleert, worden er geen geluid weergegeven als de regelaars BASS, MIDDLE en TREBLE op 0 zijn ingesteld, verwijl de Type-schakelaar op BLACK PANEL is ingesteld.

EFX (Effecten)

15.EFX-regelaar (effecten)

Zet deze regelaar op chorus, flanger, phaser of tremolo om het overeenkomstige effect te selecteren. Draai aan de regelaar om de sterkte van het effect te regelen. Ukest EFX ook in- en uitschakelen met een optionele voetschakelaar (BOSS-FS-5U of FS-6).

• De maatstrepen voor CHORUS, FLANGER, PHASER, TREMOLO op het paneelং indicatief. Denk eraan uw geluid te controleren bij het wijzigen van de effecten.

CHORUS

Deze chorus is ruimtelijk samengesteld. Bij een ruimtelijk samengestelde chorus, een methode die alleen in stereo kan worden gebruikt, worden het choruseffect

gecreeerd door het geluid van de rechterluidspreker (waarmee het effectgeluid wordt weergegeven) en het geluid van de linkerluidspreker (die hetrechtstreekse geluid weergeeft) ruimtelijk te mixen. Dit zorgt voor een grotere spreiding dan wanneer de geluiden elektronisch worden gemixt, wat een meer naturulijk gevoel van bredte geeft.

FLANGER

Dit flanger-effect geef een soort van wervelend gevoel aan het geluid.

PHASER

Dit effect voegt een variabel gefaseerd signaal aan het directe geluid toe, wat het geluid een ronddraaiend karakter geeft.

TREMODO

Tremolo is een effect dat een cyclische volumewijziging creërt.

EFX

ELANGER PHASER

EFX

EFX

EFX

DELAY/REVERB

16. DELAY/REVERB-regelaar

Draai deze regelaar maar DELAY of REVERB om maar dat effect over te schaken. Draai aan de regelaar om de hoeveelheid van het effect te bepalen.

DELAY

Draai met de regelaar om dearende hoeveelheid van devertragingseffecten te wijzigen.

REVERB

Er is ruim klinkende stereo-weergalm voorzien. Draai met de regelaar om het weergalmniveau te wijzigen.

DELAY/REVERB

DELAY/REVERB

17. Stroomlampje

Dit lampje Licht op wonneer het toestel is ingeschakeld.

• Als de stroomvoorziening alleen met behulp van batterijen gebeurt, zwakt het lampje tijdens het spelen af als de batterij leeg raakt.
• Geluiden worden gemakkelijk verstoord of onderbroken als er aan hoog volume worden gespeeld terwijl de batterij leeg begint te lopen. Dit is normal en duidt Niet op een defect. Vervang in dergelijke gevallen de batterijen of geleuk de netstroomadapter die bij het apparaat werk geleverd.

18. POWER-schakelaar

Deze schakelt de voeding in en uit.

• Dit toestel is met een beveiligingscircuit uitgerust. Na het inschaken duurt het eventjes (enkele seconden) voor het toestel in werkig treedt.
• Als u het toestel volledig wilt uitschakelen, dient u eerst de POWER-schakelaar uit te zetten en verwolgens het netsnoer uit het stopcontact te trekken. Raadpleeg "Power Supply: Use of Batteries" (p. 4).

19.AUX IN-aansluiting

U kunt een cd-speler, mp3-speler of een ander apparaat aansluiten en lately meespelen met uw gitaar of andere soorten apparaten. Gebruik een stereo-miniplug voor deze aansluiting.
* Bepaal het volumeniveau met behulp van de volumeregeling op het aangesloten apparaat.

20.STEREO PHONES-aansluting

Gebruik deze aansluiting voor een hoofdtelefoon.

• Er worden geen geluid door de luidspreker van het toestel weergegeven zolang de aansluiting STEREO PHONES in gebruik is.

PUNT

Als u een PCS-31-kabel gebruikt, kurz u dit als stereo-opnameuitgang gebruiken.

• Als u een monokabel gebruikt, valt het effect möglichn Niet goed op.

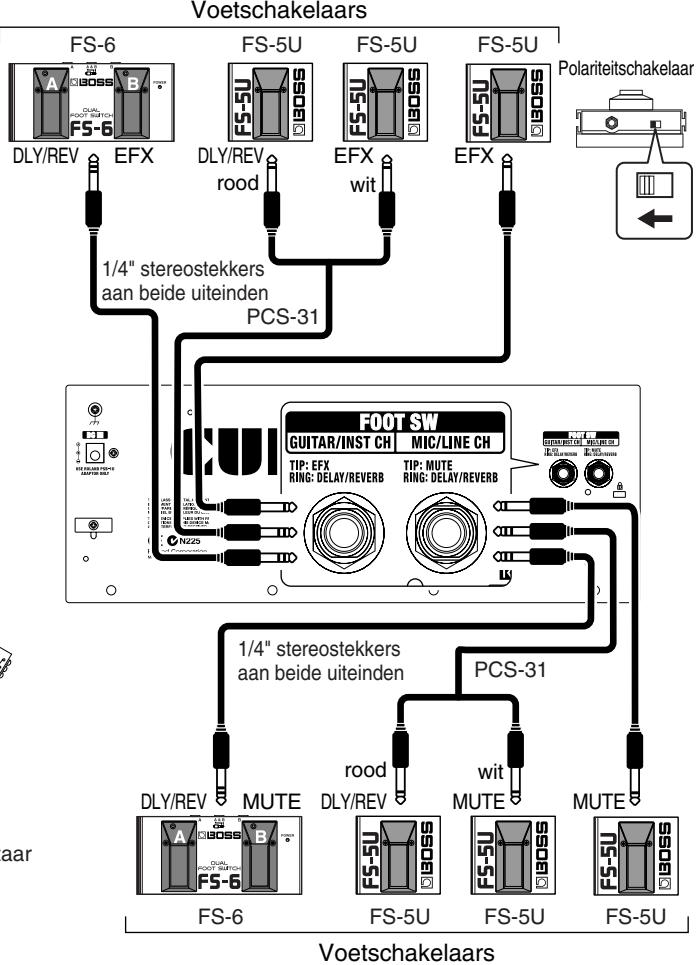

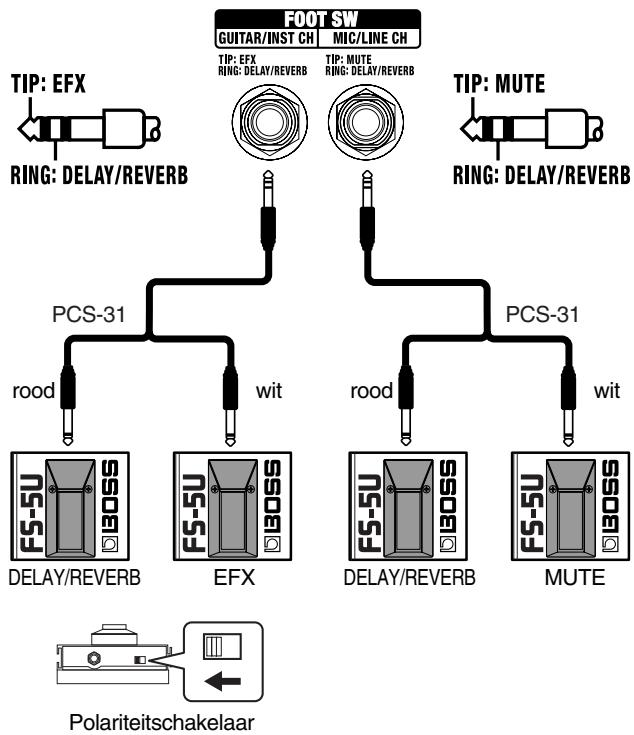

21.FOOT SW-aansluiting (Voetschakelaar)

Hierop kurz u een voetschakelaar (BOSS FS-5U of FD-6, apart verzrijgbaar) aansluten om MUTE en DELAY/REVERB voor het MIC/LINE-kanaal, en EFX en DELAY/REVERB voor het GUITAR/INST-kanaal in/uit te schaken.

• Als u een monokabel gelebruikt om slechts een voetschakelaar aan te sluiten,kest u alleen MUTE voor het MIC/LINEkanaal en EFX voor het GUITAR/INST-kanaal regelen.

22. Aansluiting voor veriligheidsslot (K)

http://www.kensington.com/

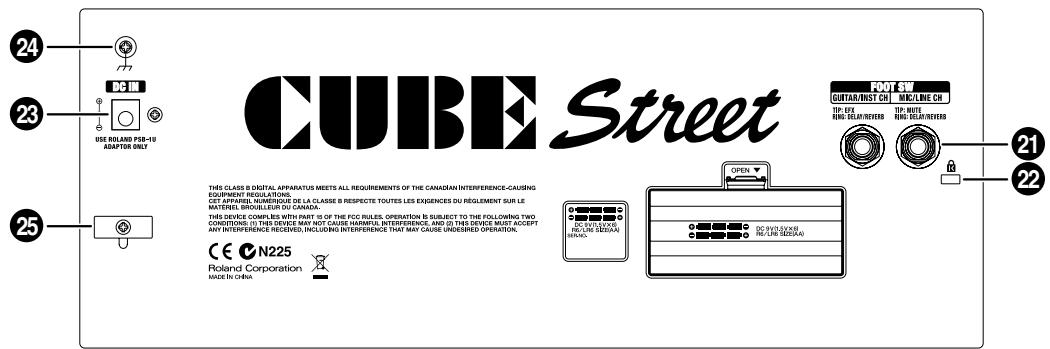

23.Aansluiting voor netstroomadapter

Sluit de bijgeleverde netstroomadapter aan op deze aansluiting.

• Gebruik alleen de netstroomadapter die bij de CUBE STREET worden geleverd.

24. Aardingsklem

Afhankelijk van de omstandigheden van een bepaalde opstelling ervaart u möglichk een ongemakkelijk gevoel of lijkt het oppervlak korrelig als u het apparaat, microfoons die erop aangesloten zijn of metalen delen van andere objecten, zoals gitaren, aanraakt. Dit is te wijten aan een heel erg keine elektrische lading, die volledig oncevaarlijk is. Als u zich hierECHTER zorgen over maakt, verbindt u best de aardingsklem met een externe aarding. Als het apparaat geaard is, kan er möglichk een Licht gebrom voorkomen, afhankelijk van uw specifieke opstelling. Als u onzeker bent over de aansluitingsmethode, neem dan contact op met de dichtstbijzijnde Roland Service Center of een erkende Roland-verdeler, Zoals opgesomd op de pagina "Informatie".

Ongeschekte plaatsen voor een aansluiting

Waterleidingen (kan een schok of elektrocutieveroorzaken)
Gasleidingen (kan brand of een ontploffingveroorzaken)
- De aarding van een telefoonlijn of bliksemafleider (kan gevaarlijk zijn in geval van bliksem)

25. Snoerhaak

Haak het netsnoer hier vast (p. 39).

De netstroomadapter aansluiten

OPMERKING

Gebruik alleen de netstroomadapter die bij de CUBE STREET worden geleverd. Als u andere netstroomadapters gebruikt, kunt u de versterker beschadigen of andere problemen veroorzaken.

Haak het netsnoor met de snoerhaak vast zoals in de afbeelding om te voorkomen dat de stroomtoevoer maar uw toestel per ongeluk worden onderbroken (als de stekker per ongeluk zou worden uitgetrokken) en om te vermijden dat er overmatige druk op de netstroomaansluiting worden uitgevoerd.

OPMERKING

Plaats de netstroomadapter met de zichde met het lampje (zie afbeelding) maar boven en de zichde met de tekstinformatie maar beneden. Het lampjelicht op als u de netstroomadapter in een stopcontact steekt.

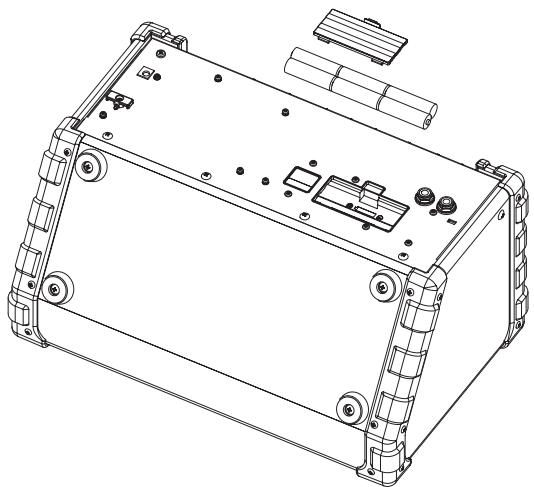

Opmerking over batterijen

Naast de netstroomadapter kan de CUBE STREET ook met zes AA-batterijen (optioneel) van stroom worden voorzien. Plaats de batterijen zoals getoond in de afbeelding en zorg ervoor dat de batterijen in de juiste richting worden geplaatst. Als er batterijen in het toestel zijn geplaatst verwijl de netstroomadapter worden gebruikt, kan het toestel verder worden gebruikt als het lijnvoltage onderbroken worden (stroompanne of loskoppeling van netsnoer).

• Schakel steeds het toestel uit en koppel eventuele andere apparaten die u hebt aangesloten los als u batterijen plaatst of verwangt. Op deze manier voorkomt u defecten en/of schade aan luidsprekers of andere apparaten.
• De verwachte batterijduur bij voortdurend gebruik: Alkaline: ongeveer 15 uuR Dit cifer verschift aflankelijk van de feitelijke gebruiksomstandigheden.

STEMMEN

U=kunt "handmatig stemmen", waar bij u maar elke individuelle snaar overschakelt om ze apart te stemmen, en "chromatisch stemmen", waar bij automatisch de toonhoogte worden bepaald die het dichtst ligt bij de snaar die u bespeelt.

Stemmen in "Handmatige stand"

1. Druk op de TUNER-schakelaar.

2. Gebruik de Type-schakelaar om de naam van de snaar te selecteren die u wilt stemmen en spelel verwolgens een enkele noot op de open snaar.

3. Het geluid van het gitaar/instrument-kanaal worden nicht via de luidsprekers van het apparaat weergegeven verwijl u de stemfunctie gelebruikt.

Positie van de Type-schakelaar	Naam van de snaar
6E	Open zesde snaar
5A	Open vrijfde snaar
4D	Open vierde snaar
3G	Open derde snaar
2B	Open tweede snaar
1E	Open eerste snaar
Ab	Open vrijfde snaar (halve toon lager)
Abb	Open vrijfde snaar (hele toon lager)

• Referentietoonhoogte: A4=440 Hz

3. Stem de snaar totdat het groene lampje brandt.

haar bijna juist>

• Als de toonhoogte nog lager is, knippert het lampje.

haar bijna juist>

• Als de toonhoogte nog hoger is, knippert het lampje.

Stemmen in "Chromatische stand"

1. Houd de TUNER-schakelaar gedurende minstens eén seconde in zodat het rode lampje knippert.
2. Speel een enkele noot op de open snaar die u wilt stemmen.
3. Stem de snaar totdat het groene lampje brandt.

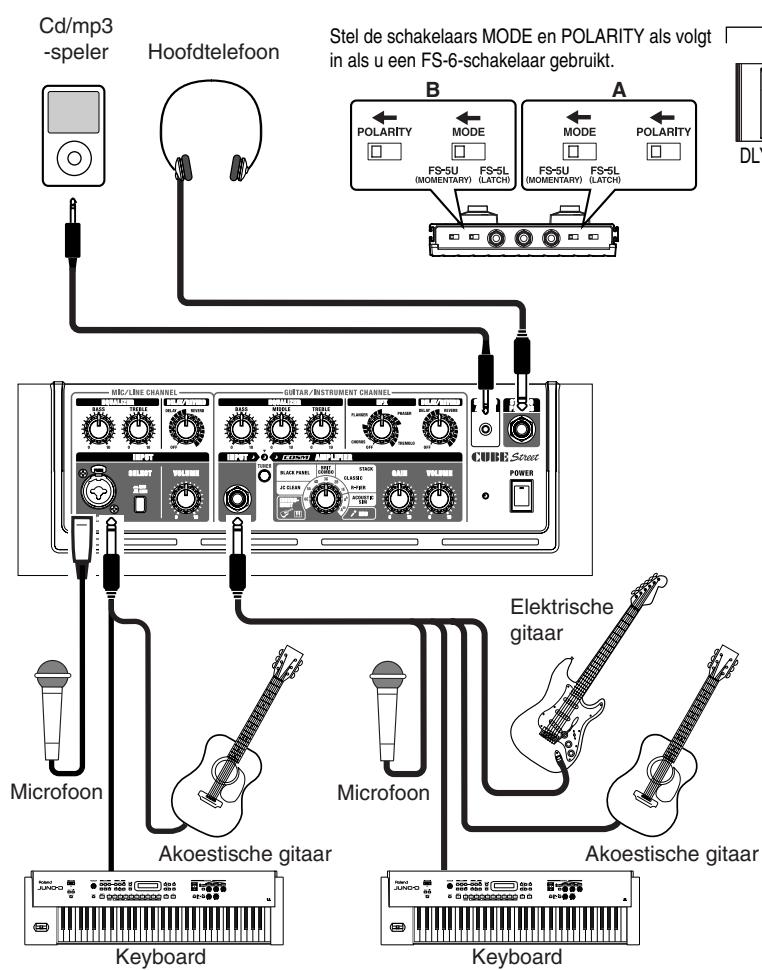

Raadpleeg onderstaande afbeelding om de CUBE STREET op andere apparaten aan te sluiten.

De voeding in- en uitschakelen

Schakel de voeding maar uw verschillende apparaten in de aangegeven volgorde in zodia de aansluitingen voltooid zijn. Als u de apparaten in de verkeerde volgorde inschakelt, können er defecten optreden en/of kan er schade aan de luidsprekers en andere apparaten ontstaan.

1. Zorg ervoor dat alle volumeregelaars op de CUBE STREET en de aangesloten apparaten op 0 zijn ingesteld.

2. Schakel alle apparaten in die op de ingangen van de CUBE STREET zijn aangesloten (INPUT-aansluiting en AUX IN-aansluiting).

3. Zet de CUBE STREET aan.

4. Wijzig het volume van de apparaten.
5. Verlaag, voordat u het toestel uitschakelt, het volume van alle apparaten in uw systemen schakel de apparaten in de omgekeerde volgorde uit dan de volgorde waarin u ze hebt ingeschakeld.
6. Dit instrument is uitergerust met gebalanceerde XLR/TRS-aansluitingen voor microfoons. Bedradingsschema's voor deze aansluitingen vindt u hieronder. Maak de aansluitingen nadat u eerst de bedradingsschema's van andere apparaten die u wenst aan te sluiten, hebt gecontroleerd.

• Als er batterijen in het toestel+zijn geplaatst terwijl de netstroomadapter worden gebruikt, kan het toestel verder

worden gebruikt als het lijnvoltage onderbroken worden (stroompanne of loskoppeling van netsnoer).

• Als de stroomvoorziening alleen met behulp van batterijen gebeurt, zwakt het lampje af als de batterij leeg raakt. Vervang de batterij zo snel möglichk.

• Er kan feedback optreden, afhankelijk van deplaats van de microfoons in verhouding tot de luidsprekers. Dit kan als volgt worden opgelost:

• Wijzig de richting van de microfoon(s).

• Plaats de microfoon(s) op een grotere afstand van de luidsprekers.
• Verlaag het volume.
• Dit toestel is met een beveiligingscircuit uitgerust. Na het inschaken duurt het eventjes (enkele seconden) voor het toestel in werkung treedt. Zorg er.altijd voor dat het volume lager is gezet voordat u het toestel inschakelt, als bescherming gegen een plots luid volume. Zelfs als het volume volledig op nul staat,kest u nog geluid horen wanner u het toestel in- en uitschakelt. Dit is normalaal en wijst Niet op een defect.
• Als u het toestel volledig wilt uitschakelen, dient u eerst de POWER-schakelaar uit te zetten en verrolgens het netsnoer uit het stopcontact te trekken. Raadpleeg "Power Supply: Use of Batteries" (p. 4).
• Zet het volume steeds stil en schakel alle apparaten uit voordat u aansluitingen maakt om storingen en/of schade aan luidsprekers of andere apparaten te voorkomen.
• Zorg ervoor dat de volume-instelling van de VOLUME-regelaar voor beiden versterkers op "0" staat voordat u aansluitingen maakt.
• Als u verbindingskabels met waarstanden gebruikt, kan het volumeniveau van de apparaten die op de ingangen zijn aangesloten laag+zijn. Gebruik in dit geval verbindingskabels zonder waarstanden, zoals de kabelsuit de Roland PCS-reeks.
