Producttype	Basgitaarversterker
Merk	Roland
Model	CB-60XL (CUBE-60XL BASS)
Nominaal uitgangsvermogen	60 W
Luidspreker	25 cm (10 inch) coaxiale tweeweg
Afmetingen	421 (B) x 325 (D) x 479 (H) mm
Gewicht	16,2 kg
Stroomverbruik	25 W
Voeding	Netstroom, geaarde stekker
Versterkingstechnologie	FFP (Feed Forward Processing)
Versterkermodellering	8 COSM-types (SUPER FLAT, FLIP TOP, B MAN, T.E, BASS360, SESSION, CONCERT 810, SUPER LOW)
Ingebouwde effecten	COMP/DRIVE, SHAPE, EFX (CHORUS, POLY OCTAVE), DELAY/LOOPER, REVERB (ROOM/PLATE)
LOOPER-functie	Opnemen, afspelen, overdubbing (max. duur 80 s)
SOLO-functie	Opslaan en oproepen van paneelinstellingen
Ingebouwde stemapparaat	Handmatig en chromatisch (A=440 Hz)
POWER SQUEEZER	Vermogensreductie voor thuisgebruik
Aansluitingen	BASS INPUT (6,35 mm jack), AUX IN (stereo mini-jack), LINE OUT (6,35 mm jack), DI OUT (XLR), RECORDING OUT/PHONES (stereo 6,35 mm jack), 3x FOOT SW (TRS)
Onderhoud en reiniging	Zachte, droge of licht vochtige doek; nooit oplosmiddelen
Veiligheid	Niet openen, vocht vermijden, bij onweer loskoppelen, geaarde stekker gebruiken
Inbegrepen accessoires	Gebruiksaanwijzing
Opties	BOSS FS-5L, FS-5U, FS-6 voetschakelaars

Veelgestelde vragen - CB-60XL ROLAND

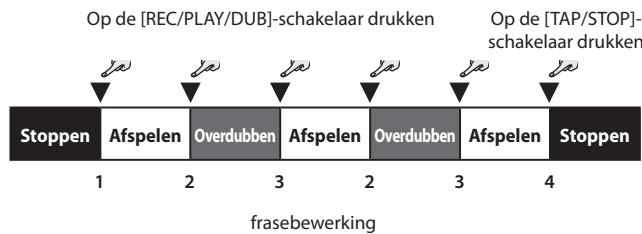

Hoe gebruik ik de LOOPER-functie?

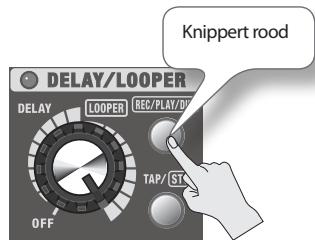

Draai de knop DELAY/LOOPER naar LOOPER. Druk op REC/PLAY/DUB om de opname te starten (rood lampje brandt). Speel uw frase. Druk opnieuw op REC/PLAY/DUB om de opname te stoppen en naar afspelen te gaan (groen lampje). Gebruik TAP/STOP om het afspelen te stoppen. U kunt overdubs toevoegen door tijdens het afspelen op REC/PLAY/DUB te drukken (oranje lampje).

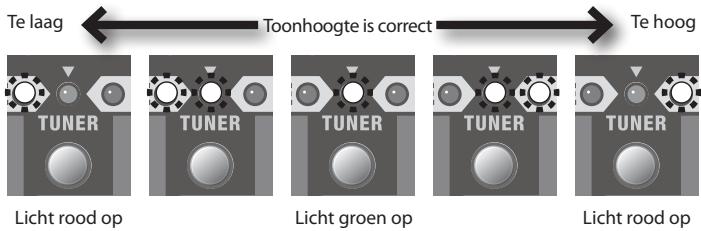

Hoe stem ik mijn bas met de ingebouwde stemapparaat?

Druk op de TUNER-schakelaar (rood lampje brandt). Gebruik de Type-schakelaar om de te stemmen snaar te selecteren (5B, 4E, 3A, 2D, 1G, 1C of de verlaagde versies). Speel de open snaar: het groene lampje geeft de juiste stemming aan. Voor chromatisch stemmen houdt u TUNER een seconde ingedrukt (knippert).

Hoe sla ik een geluid op met de SOLO-functie?

Stel de gewenste parameters in (versterkertype, gain, equalizer, effecten). Zorg ervoor dat de SOLO-functie is uitgeschakeld. Houd de SOLO ON/OFF-schakelaar enkele seconden ingedrukt tot het lampje knippert en laat los: de instellingen zijn opgeslagen. Om het geluid op te roepen, drukt u op SOLO ON/OFF (lampje brandt).

Welke COSM-versterkertypes zijn beschikbaar?

Acht types: SUPER FLAT (breedbandversterker), FLIP TOP (Ampeg B-15), B MAN (Fender Bassman), T.E (Trace Elliot), BASS360 (Acoustic 360), SESSION (SWR), CONCERT 810 (Ampeg SVT) en SUPER LOW (versterkte lage tonen). Gebruik de Type-schakelaar om ze te selecteren.

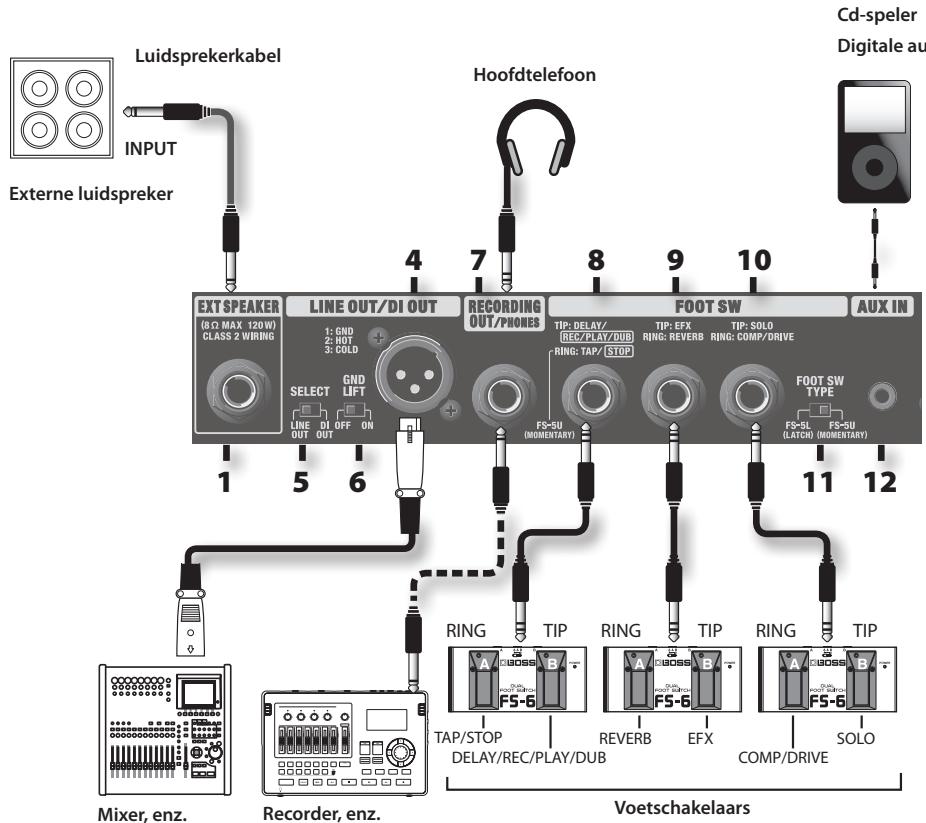

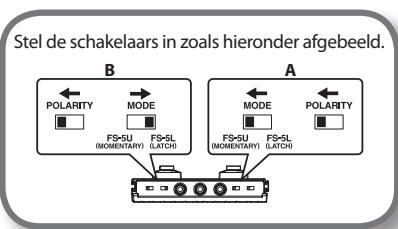

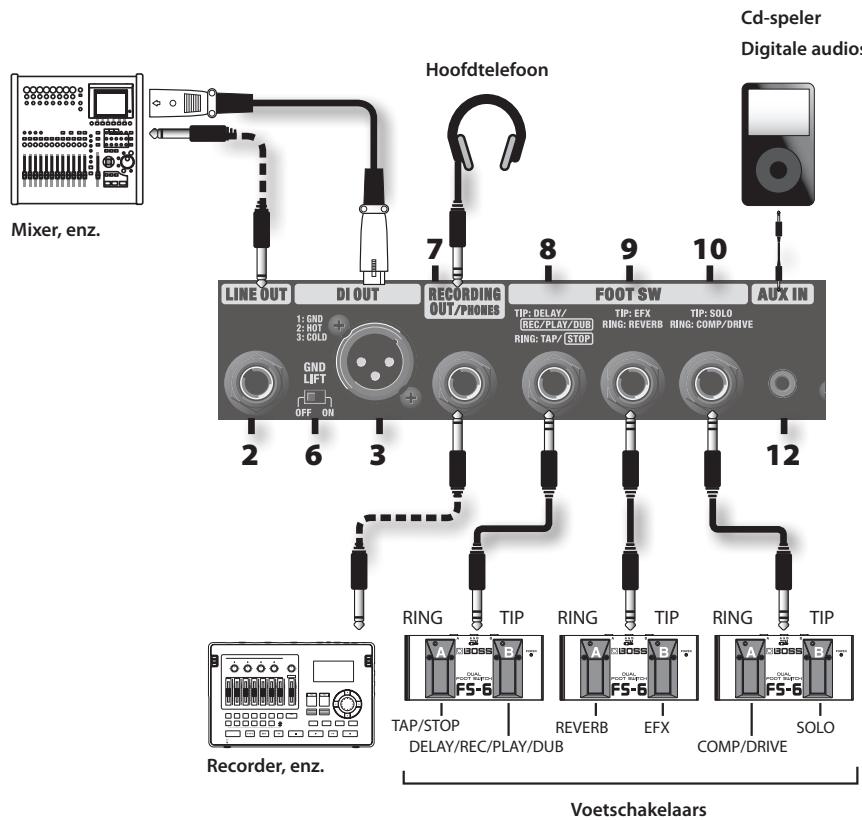

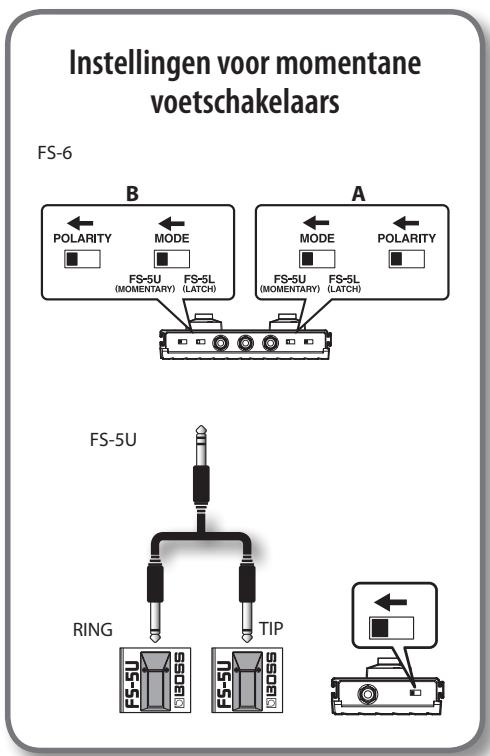

Hoe gebruik ik een voetschakelaar met de CUBE-60XL?

Sluit een BOSS FS-5U, FS-5L of FS-6 voetschakelaar aan op de FOOT SW-aansluitingen (TRS). De aansluitingen kunnen SOLO/COMP/DRIVE, EFX/REVERB en DELAY/LOOPER bedienen. Voor een latch-schakelaar (FS-5L) schakelt u het apparaat in terwijl u TAP/STOP ingedrukt houdt om de LATCH-modus te kiezen.

Wat te doen als er geen geluid uit de luidspreker komt?

Controleer of de VOLUME-knop niet op nul staat. Zorg ervoor dat de RECORDING OUT/PHONES-aansluiting niet wordt gebruikt (deze schakelt de luidspreker uit). Controleer of de POWER-schakelaar aan staat. Als u een hoofdtelefoon gebruikt, is de interne luidspreker uitgeschakeld. Controleer ook de aansluitingen en kabels.

Hoe reinig ik de versterker?

Gebruik een zachte, droge of licht met water bevochtigde doek. Voor hardnekkig vuil gebruikt u een mild, niet-schurend reinigingsmiddel. Gebruik nooit benzine, thinner, alcohol of oplosmiddelen. Haal altijd de stekker uit het stopcontact voordat u het apparaat reinigt.

Welke effecten zijn beschikbaar op het paneel?

De effecten zijn: COMP/DRIVE (compressie of distortie), SHAPE (toonvorming), EFX (CHORUS of POLY OCTAVE), DELAY (instelbare echo tot 2000 ms), LOOPER (loop-opname) en REVERB (ROOM of PLATE). Elk effect kan worden in- of uitgeschakeld via de voetschakelaars.

Wat betekent de FFP-technologie?

FFP (Feed Forward Processing) is een Roland-technologie die de prestaties van de versterker, luidspreker en behuizing optimaliseert op basis van het ingangssignaal. Dit levert een krachtiger geluid op dan men op basis van het formaat van het apparaat zou verwachten.

Kan ik een 5- of 6-snarige bas gebruiken met deze versterker?

Ja. De ingebouwde stemapparaat ondersteunt 5- en 6-snarige bassen (opties 5B, 1C). Bovendien kan met de PAD-schakelaar (-10 dB) de ingangsgevoeligheid worden aangepast voor hoge signalen. De acht COSM-versterkertypes zijn geschikt voor alle stijlen.

GEBRUIKSAANWIJZING CB-60XL ROLAND

Gebruikershandleiding

ATTENTION

RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK).

Gebruikershandleiding

Basersterker CB-60XL CB-120XL

CUBE CUBE 60xL 120XL BASS BASS

CUBE-60XL BASS

Deze krachtige DSP-basersterker heeft een vermogen van 60 watt en is uitgerust met een aangepaste coaxiale tweewegluidspreker van 25 cm (10 inch).

CUBE-120XL BASS

Deze krachtige DSP-basversterker heeft een vermogen van 120 watt en is uitgerust met een aangepaste coaxiale tweewegluidspreker van 30 cm (12 inch).
Dankzij de FFP-technologie van Roland kan dit apparaat een krachtiger geluid leveren dan u zou verwachten van een versterker van dit formaat.

FFP (Feed Forward Processing) is een technologie voor systeembeheer die de prestaties van de versterker, de luidsprekers en de luidspreerkast optimiseert volgens de signalen die binnenkomen, op basis van de resultaten van de analyses van de werkung en het gedrag van elk onderdeel van bestaande versterkersystemen.

Acht verschillende COSM-versterkertypees (p. 5)

• Uitgerust met acheit verschillende COSM-versterkertypes die zich gebaseerd op enkele van de meest befaamde kwaliteitsverstkers van lang geleden, waaronder de originele types SUPER FLAT en SUPER LOW. U heb zoveel keuze dat u uw eigen muziekstijl zeker zult hun spelten.

COSM (Composite Object Sound Modeling) is de innovatie geuidsmodelleringstechnologie van Roland. COSM analyseert de verschlende factoren van het oorspronkelijke geluid, zoals de elektrische en fysische kenmerken, en maaktervolgens een digitaal model dat hetzelfde geluid kan reproduceren.

Met de LOOPER-functie=kunt u de frasen die u speelt, opnemen, afspelen en overdubben (p. 14)

• U(Int) 80 seconds opnemen.

Met de Solo-functie=kunt u de instellingen voor een klank opslaan en deze later oproepen (p. 13)

• Dankzij deze functieursor u, terwijl u speelt, schakelen tussen een backinggeluid, een sologeluid of elk anders geluid. Als u een voetschakelaar (optioneel) aansluit,ursor u de Solo-functie in- en uitschakelen met uw voeten.

Qua effecten beschicht u onder andere over COMP/DRIVE, EFX en een onafhankelijke DELAY, REVERB (p. 4, p. 6, p. 7)

• Uitgerust met twee soorten EFX, CHORUS en POLY OCTAVE.
• Een voetschakelaar (optioneel) kan worden gebruikt om COMP/DRIVE, EFX en DELAY/REVERB in een uit te schakelen.

Uitgerust met een AUX IN-aansluiting die handig is voor uw oefensesssies en een stemfunctie (p. 10, p. 12)

• Als u een cd-speler of digitale audiospeler aansluit,kest u meespelen terwijl u muzzlek beluistert.
• De stemfunctie kan zowel voor verlaagde stemmingen als voor vijfsnaringe en zessnaringe basgitatoren worden gezruikt. Bovendien is ook chromatisch stemmen möglichk.

Lees zorgvuldig onderstaande hoofdstukken voordat u dit apparaat gebruikt: "HET APPARAAT VEILIG GEBRIKEN" en "BELANGRIJKE OPMERKINGEN" (p. 2; p. 3). Deze hoofdstukken bevatten belangrijke informatatie over de juiste bediening van het apparaat.

Om er bovendien zeker van te zich dat u elke functie van uw nieuwe apparaat goed begrijpt, leest u best de—hele gebruikershandleiding. De handleiding要去 als referentie worden bewaard en voorhanden zich.

INSTRUCTIES TER VERMIJDING VAN BRAND, ELEKTRISCHE SCHOKKEN OF VERWONDING VAN PERSONEN

Over de aanduidingen WAARSCHUWING en OPGELET

WAARSCHUWING	Gebrukt voor instructies die de gebruiker waarschuwen voor levensgevaarlijke risico's of risico's op verwondingen indien het apparaat verkeerd worden gebruikt.
OPGELET	Gebrukt voor instructies die de gebruiker waarschuwen voor risico's op verwondingen of materiaalschade indien het apparaat verkeerd worden gebruikt. * Materiaalschade verwijstaar schade of negatieve effecten die zeroorzaakt worden met betrekking tot de woning en de volledige inrichting, alsook huisdieren.

Over de symbolen

△	Het symbool △waarschuwt de gebruiker voor belangrijke instructies en waarschuwingen. De specifieke betekenis van het symbool worden bepaald door het pictogram binnen de driehoek. Het symbool links worden gebruikt voor algemene waarschuwingen voor gevaar.
◇	Het symbool ◆waarschuwt de gebruiker voor items die nooitogensen worden gebruikt (verboden). De specifieke handeling die Niet mag worden gedaan, worden door het pictogram binnen de cirkel aangeduid. Het symbool links betekent dat het apparaat nooit gedemonteerd mag worden.
◇	Het symbool ◆wijst de gebruiker op handelingen die moeten worden uitgevoerd. De specifieke handeling die要去 worden uitgevoerd, worden door het pictogram binnen de cirkel aangeduid. Het symbool links geeft aanDat het netsnooruit het stopcontact moet worden getrokken.

LET STEEDS OP HET VOLGENDE

!WAARSCHUWING

Sluit het netsnoer van dit apparaat aan op een geaard stopcontact.

Open het apparaat Niet en voer geen interne wijzigingen UIT.

Probeer het apparaat Niet te herstellen of onderdelen ervan te verrangen (behalte als dele handleiding specifie instructies geeft om dat te doeen). Laat het onderhoud over aan uw handelaar, het dichtstbijzijnde Roland Service Center of een erkende Roland-verdeler, zoals vermeld op de pagina "Informatie".

Installer het apparaat nooit opplaatsen die

• aan extreme temperatenorden worden bloatgesteld (bv. rechtstreeks zonlicht in een gesloten voertuig, in de buurt van een verwarmingsleiding, op materiaal dat warmte producem);
• nat zich (bv. bad, wasruimte, op natte vloeren);
• aan damp of rook worden blootgesteld;
• aan zout wordenblootgesteld;
• vochtig়;
• aan regen worden blootgesteld;
• stoffig of zanderig zich;
• aan hoge trillingsniveaus en schokken worden blootgesteld.

Zorg ervoor dat het apparaat aktijd horizontally en stabel is geplaatst. Plaats het nooit op een standard die kan wankelen of op aflopende oppervlakken.

Het apparaat mag alleen worden aangesloten op een voeding van het type dat beschreven is of dat op dechterzijde van het apparaat is aangeduid.

Verdraai of buig het netsnoer Niet te sterk en plaats er geen zware voorwerpen op. Dit kan het snoer zowel binnenin als aan de buitenkant beschadigen en kortsluitingen veroorzaken. Beschadigde snoeren hunnen brand of schokken veroorzaken!

Dit apparaat kan, apart of in combinatie met een versterker en hooftelefoon of luidsprekers, geluidsniveauaus produceren die permanente gehoorschade kunnenveroorzaken. Gebruik het apparaat Niet langdurig aan een hoog volumeniveau of aan een niveau dat oncomfortabel is. Als u gehoorverlies of oorsuizingen ervaart, moet u omnididdelijk stoppen met het gebruik van het apparaat en een audioloog raadplegen.

Plaats geen voorwerpen die vloeistoffen bevatten op de versterker. Zorg ervoor dat er geen voorwerpen (bv. brandbare voorwerpen, Munten, draten) of vloeistoffen (bv. water, fruitsap) in het apparaatterechtkommen. Op die manier vermijdt u kortsluitingen, verkeerde werkung of andere defecten aan het apparaat.

Schakel het toestel onmiddelijk uit, trek het netsnoer uit het stopcontact en vraag onderhoud aan bij uw handelaar, dichtstbijzijnde Roland Service Center of een erfende Roland-verdeler, zoals vermeld op de pagina "Informatie" als:

• het netsnoer of de stekker beschadigd zijn;

• rook of ongewone geuren voorkomen;

• voorwerpen of vloeistoffen in het apparaat�ijn terechtgekomen;
• het apparaat aan regen werkblootgesteld (of op een andere manier nat is gewonnen);
• het apparaat Niet normala lijkt te werken of opmerkelijk anders functioneert.

！WAARSCHUWING

Bij gezinnen met keine kinderen dient een volwassene toezicht te houden tot het kind in staat is om alle regels te volgen die essentieel zijn voor het verilige gebruik van het apparaat.

Beschem het apparaat gegen zware schokken.

(Laat het Niet vallen!)

Laat het netsnoer van het apparaat geen stopcontact delen met een buitensporig aantal andere apparaten. Wees vooral voorzichtig met verlengkabels. Het totale stroomverbruik van alle apparaten die u op de verlengkabel heb t aangesloten, mag nooit het maximumvermogen (watt/ ampere) voor de verlengkabel overschrijden. Buitensporige belasting kan de isolatie van de kabel opwarmen en uiteindelijk doe smelten.

Raadpleeg uw handelaar, het dichtstbijzijnde Roland Service Center of een ergende Roland-verdeler, zoals vermeld op de page "Informatie", Vooraleer u het apparaat in het buitenland gebruikt.

Het apparaat koet zo worden geplaatst dat de ventilatie Niet door de locatie of positie wordt verstoord.

Neem.altijd alleen de stekker van het netsnoer vast bij het aansluiten op en het loskoppelen van een stopcontact of dit apparatus.

U moet regelmatig de stekker loskoppelen en schoonmaken met een droge doek om al het stof en andere ophopingen te verwijderen van de polen. Trek ook de stekker uit het stopcontact als het apparaat langereijd nicht zal worden gebruikt. Stofophoping:tussen de stekker en het stopcontact kan leiden tot slechte isolatie en brand veroorzaken.

Zorg ervoor dat de snoeren en kabels Niet in de war raken. Plaats alle snoeren en kabels buiten het bereik van kinderen.

Klim nooit op het apparaat enplaats er geen zware voorwerpen op.

Neem het netsnoor of de stekker nooit vast met natte handen bij het aansluiten op of loskoppelen van een stopcontact of dit apparaat.

Koppel het netsnoer los van het stopcontact en verwijder alle snoeren uit externe apparaten voordat u het apparaat verplaatst.

Schakel het apparaat UIT en trek het netsnoer UIT het stopcontact voordat u het apparaat schoonmaakt (p. 7).

Trek het netsnoer uit het stopcontact als u bliksem verwacht in uw omgeving.

Verwijder nooit het luidsprekerrooster of de luidspreker. De luidspreker kan nicht door de gebruiker verzallen worden. In de behuizing zichs spanningen en stromen aanwezig die elektrische schokken konnen veroorzaken.

Stroomtoevoer

• Sluit dit apparaat Niet aan op een stopcontact dat tegelijkkertijd wordt gebruikt door een elektrisch apparaat dat door een spanningsomvormer (zoals een koelkast, wasmachine, microgolfoven of airconditioner) wordt bestuurd of dat een motor bevat. Afhankelijk van de manier waarop elektrische apparaten worden gebruikt, kan ruis van de stroomvoorziening defecten aan dit apparaat of hoorbare ruis veroorzaken. Als het Niet practisch is om een apart stopcontact te gebruiken,plaats dan een ruisfilter voor de stroomvoorziening:tussen dit toestel en het stopcontact.
• Schakel alle apparaten uit voordat u dit apparaat op andere apparaten aansluit. Op die manier kurz u defecten en/of schade aan luidsprekers of andere apparaten voorkomen.
  Zelfs als de LED's zijn uitgeschakeld wonneer de POWER-schakelaar is uitgeschakeld, betekent dit Niet dat het apparaat volledig van de stroomtoevoer is losgekoppeld. Schakel eerst de POWER-schakelaaruit en trek cervolgens het netsnoor uit het stopcontact als u de stroom volledig wilt uitschaken. Zorg er.darom voor dat u het netsnoor aansluit op een stopcontact dat gemakkelijk bereikbaar is.

Plaatsing

• Als u het apparaat gezebuukt in de buurt van eindversterkers (of andere apparatuur met groe eindversterkers) kan er ruis ontstaan. Om het probleem te verhelpenkest u het apparaat anders richten of verdier van de storingsbron plaatsen.
• Dit apparaat kan radio- en televisioneontvangst verstoren. Gebruik dit apparaat Niet in de buurt van dergelijke ontvangers.
• Er kan ruis ontstaan als draadloze communicatieapparaten, Zoals gsm's, in de buurt van dit apparaat worden gebruikt. Dergelijkke ruis kan ontstaan als een oproep worden ontvangen of gemaakt of tijdens gesprekken. Verplaats dergelijkke apparaten zodate zich op een grotere afstand van dit apparaat bevinden of schakel ze uit als u dergelijkke problemenervaart.
• Stel het apparaat Niet bloot aanrechtstreeks zonlicht,plaats het Niet in de buurt van warmtebronnen, waar het Niet acheter in een gesloten voertuig en stel het Niet bloot aan extreme temperaturen. Zorg ervoor dat hetzelfde deel van het apparaat Niet langdurig verlicht worden door verlichtingstoestellen waarvan de lichtbron zich doorgaans血液循环 bij het apparaat bevindt (zoals een pianolamp), of krachtige spots. Overmatige warmte kan het apparaat verrormen of verkleuren.
• Bij verplaatsing van een locatie waar een andere waar de temperatuur en/of vochtigheid sterk verschilt,+kunnen er waterdruppels (condens) gezormd worden in het apparaat. Er kuren schade of defecten ontstaan als u het apparaat in deze toestand gebruikt. Voordat u het apparaat gebruikt, laat u het enkele uren liggen tot de condens volledig verdampt is.
• Laat voorwerpen uit rubber, vinyl of gelijkaardige materialen Niet langdurig op het apparaat liggen. Dergelijkke voorwerpen konnen de afwerkig verkleuren of beschadigen.
• Kleef geen stickers, transfers en dergelijkke op het apparaat. De afwerking kan beschadigd worden als u het kleefmaterialiaal tracht te verwijdenen.
• Afhankelijk van het materiaal en de temperatuur van het oppervlak waarop u het apparaatplaatst, hunnen de rubberen voetstukken möglichk het oppervlak verkleuren of ontsieren. U Aunt een stuk vilt of stof onder de rubberen voetstukken plaatsen om dit te voorkomen. Zorg er in dit geval voor dat het apparaat Niet verschuift of per ongeluk in beweging komt.
• Plaats geen voorwerpen die water bevatten (bv. vazen) op het apparaat. Vermijd ook het gebruik van insecticiden, parfum, alcohol, nagellak, spuitbussen, enz. in de nabijheid van het apparaat. Verwijder onmiddelijk alle vloeistof die op het apparaat gemorst worden met een droge, zachte doek.

Onderhoud

• Reinig het apparaat regelmatig met een zachte, droge doek of een Lichtjes bevochtigde doek. Gebruik een milde, Niet-schurende zeepoplossing om hardnekkiger vuil te verwijdenen. Veeg verwolgens het apparaat grondig schoon met een zachte, droge doek.
• Gebruik geen benzine, verdunners, alcohol of andere oplosmiddelen om verkleuring en/ofervorming te voorkomen.

Reparaties en geveens

• Het is möglichk dat de apparaatinstellenen voor de solofunctie in het apparaatgeheugen worden verwijderd als het apparaat voor herstelling worden verzonden. Noteer belangrijke gevevens steeds op papier. Roland kan Niet aansprakelijk worden gesteld voor het herstel van verloren geveens.

Extra voorzorgsmaatregelen

• Het is möglichk dat de apparaatinstellenen of de inhoud van de solofunctie in het apparaatgeheugen onherstelbaar worden verwijderd als gevolg van een defect of van verkeerd gebruik van het apparaat. Om te vermijden dat belangrijke gegevens verloren gaan, raden wij aan om geregold alle belangrijke gegevens die u in het apparaatgeheugen heb opgeslagen op papier te noteren.
• Roland Corporation kan nicht aansprakelijk worden gesteld voor het herstel van apparaatinstelleningen of inhoud van de solofunctie die uit het apparaatgeheugen werden verwijderd.
• Draag voldoende zorg bij het gebruik van de knoppen, schuifknoppen of andere bedieningselementen van het apparaat en bij het gebruik van aansluitingen en ingangen. Ruw omgaan met de apparatuur kan defecten verroorzaken.
• Neem het aansluitstuk vast als u kabels aansluit of loskoppelt. Trek nooit aan de kabel. Op die manier vermijdt u kortsluitingen of schade aan de inwendige elementen van de kabel.
• Tijdens normala gebruik straalt het apparaat eenkleine hoeveelheid warmteuit.
• Houd het volume van het apparaat binnen de perken om te vermijden dat u uw buren stoort. Misschien gebruukt u liever een hoofdtelefoon en hoeft u zich geen zorgen te makeen over uw omgeving.
• Verpak het apparaat indien möglichk in de doos (inclusief opvulling) waarin het werk geleverd als u het moet vervoeren. Anders zult u gelijkaardige verpakkingen要去en gebruiken.
• Sommige kabels bevatten verbesserten. Gebruik geen kabels met waarstenden om op dit apparaat aan te sluiten. Het gebruik van dergelijkke kabels kan het geluidsniveau extream verlagen of zichs onhoortaar makeen. Neem contact op met de fabrikant van de kabel voor informatie over kabelspecificaties.
• Er worden geen geluid door de luidspreker van het apparaat of een externe luidspreker weergegeven zolang de RECORDING OUT/ PHONES-uitgang in gebruik is.
• Omwille van het structurele ontwerp van dit apparaat is het/MMijk datkleine huisdieren of dieren in het apparaat geraken en vast komen te zitten. Als dit gebeurt, moet u het apparaat ommiddelijk uitschakenen et het netsnoer uit het stopcontact trekken. Neem verzolgens contact op met de handelaar waar u het apparaat hebt gekocht of het dichtstbijzijnde Roland Service Center.
• Plaats het netsnoor om de snoerhaak wonneer u het apparaat vervoert of opbergt.
• Alleen voor CUBE-120XL BASS Als u het apparaat op een externe luidspreker aansluit, dient u te controlleden dat de luidspreker voldoet aan de volgende specificaties. Impedantie: 8 ohm of minder Toegelaten stroomtoevoer: 120 watt of hoger
• Alleen voor CUBE-120XL BASS Gebruik alles de luidsprekerkelabel om de luidspreker aan te sluiten. Gebruik geen geisoleerde kabel die voor het gebruik met een gitaar bestem is.
• Plaats uw handen of vingers Niet in de openingsen in het achterpaneel van het apparaat. Bij gezinnen met keine kinderen dient een volwassene toezicht te houden om te vermiijden dat kinderen hun handen of voeten in deze openingsen plaatsen.

Auteursrecht

• Het opnemen, dupliceren, distribuieren, verkopen, leaseen, uitvoeren of uitzenden van materiaal onder auteursrecht (muziek, beeldende kunst, uitzendingen, liveoptredens, enz.) dat geheel of gedeeltelijk eigendom is van een derde, is wettelijk Niet togeteastaan zonder de toestemming van de auteursrecht Eigenaar.
• Gebruik dit apparaat Niet voor doeleinden die kuren leiden tot een inbreuk op een autoursrecht dat eigendom is van eenerde. Wij zijn Niet verantwoordelijk voor inbreuken op autoursrechten van derden die ontstaan uit uw gebruik van dit apparaat.

Handelsmerken

• De productnamen die in dit document worden genoemd,,zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaars. In deze handleiding worden deze namen gebruikt odomat het de meest practische manier is om de geluiden te beschrijven die gesimuleerd worden met COSM-technologie.

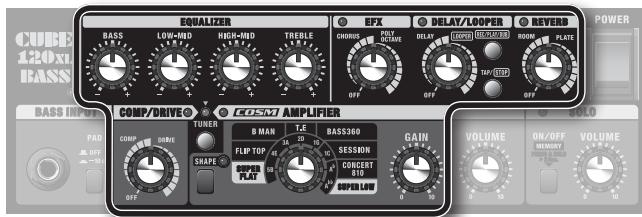

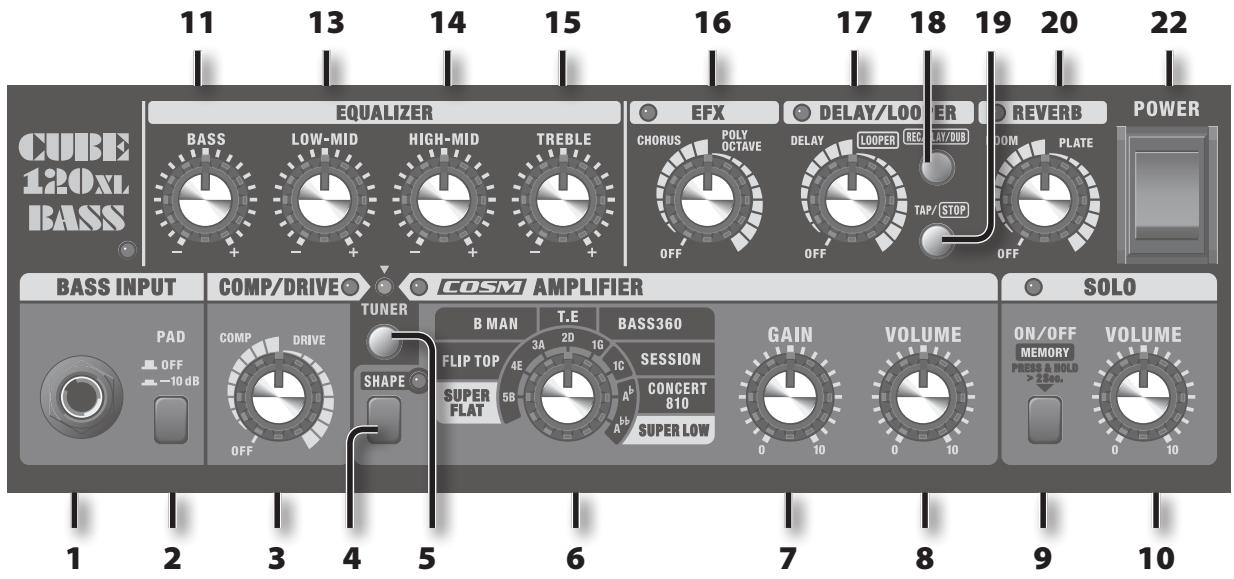

Voorpaneel

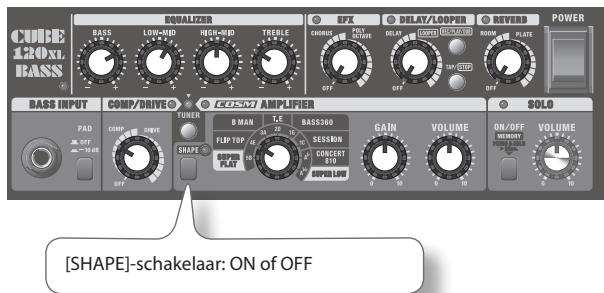

CUBE-120XL BASS

1. BASS INPUT-ingang

Sluit hier de basgitaar aan.

2. [PAD]-schakelaar (alleen voor CUBE-120XL BASS)

Hiermee past u het versterkingsniveau voor het BASS INPUTschakelsystem (de ingangsgevoeligheid) aan.

Als u deutsche schakelaar inschakelt, verlaagt u de ingangsgevoeligkeit (-10dB).

Schakel deze schakelaar in als er verrorming opttreedt in het ingangsniveau van het apparaat doordat u hoge bassen met hogeuitgangssignaalniveauaus of gekoppelde apparaten gebruikt. Wij raden aan deze schakelaar uit te schakelen bij normala gebruik.

3. [COMP/DRIVE]-regelaar

Stel deutsche regelaar in op COMP (compressie) of DRIVE om het gewenste effect te kiezen. Draai de regelaar om de gewenste hoeveelheid van het toegepaste effect aan te passen.

U kurz COMP/DRIVE ook in- en uitschakelen met behulp van de optionele voetschakelaars.

Regelaarstand	Beschrijving
COMP	Dit effect brengt de niveaus van het ingangssignaal in evenwicht en spreidt zo het geluidgelijkmatig. Als u de regelaar maar rechts draait, verhoegt u het compressie-effect.
DRIVE	Met dit effect voegt u verworming toe aan het geluid. Als u de regelaar maar rechts draait, vergroot u de verworming.

De COMP/DRIVE-indicator brandt wonneer COMP of DRIVE is ingeschakeld en gaat uit wonneer deze zich uitgeschakeld.

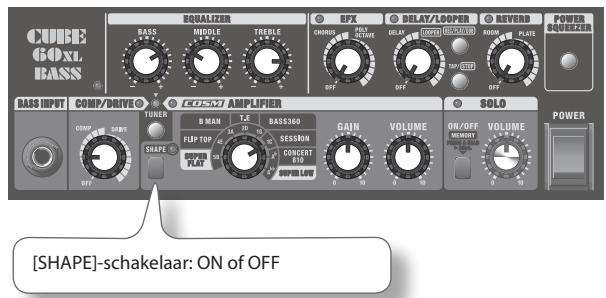

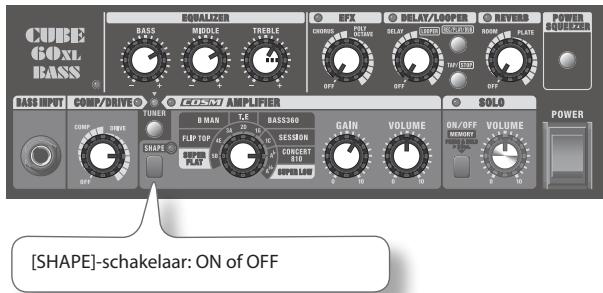

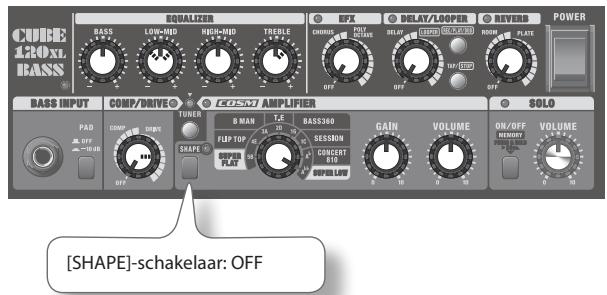

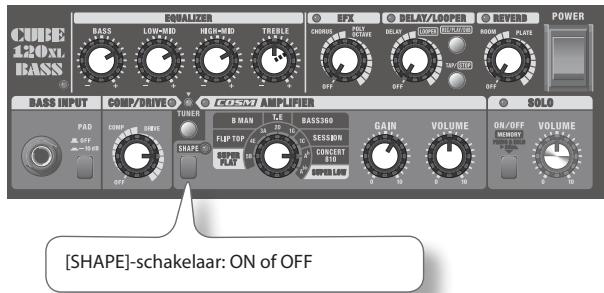

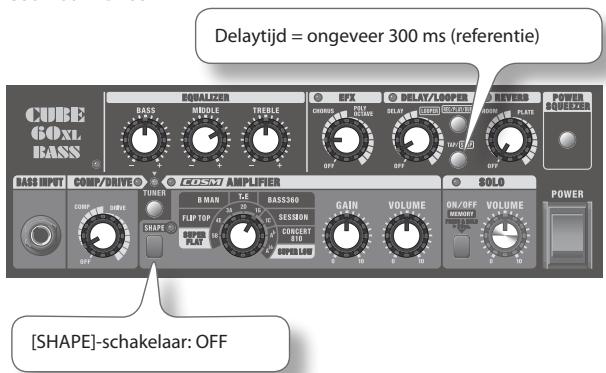

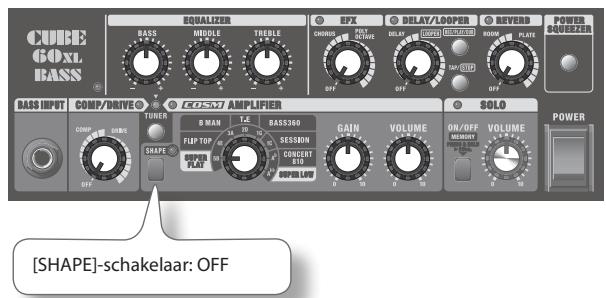

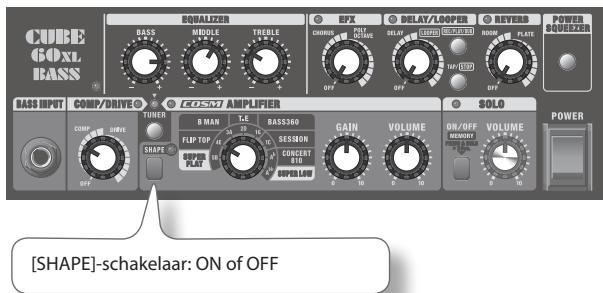

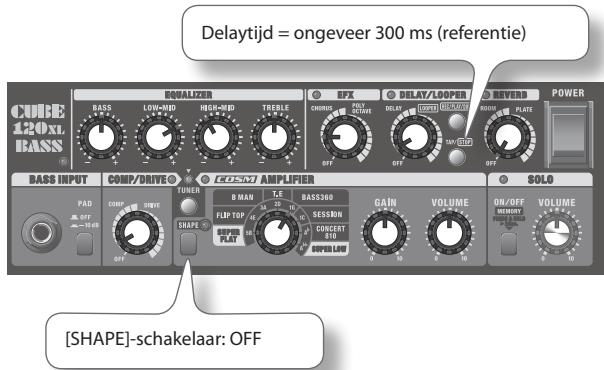

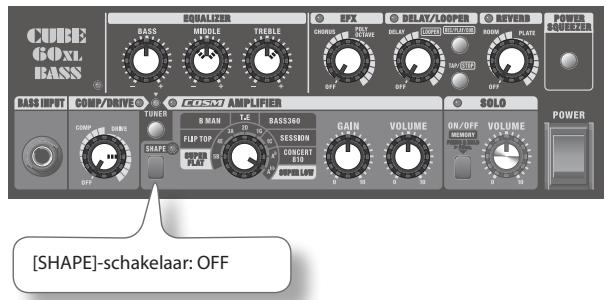

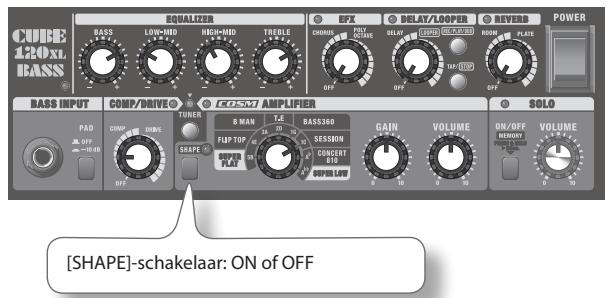

4. [SHAPE]-schakelaar

Dit effect wijzigt de klankeigenschappen van de COSM-versterkers. Het specifiekbekomeneffectvarieertvolgensde geselecteerdeversterker met de Type-schakelaar (6).

5. [TUNER]-schakelaar

Gebruik deze schakelaar om de basgitaar te stemmen. Als u de schakelaar inschakelt, za deze rood branden. U=kunt nu de stemfunctie gebruiken.

Zie "De stemfunctie gebruiken" (p. 12) voor meer informatie.

COSM-VERSTERKER

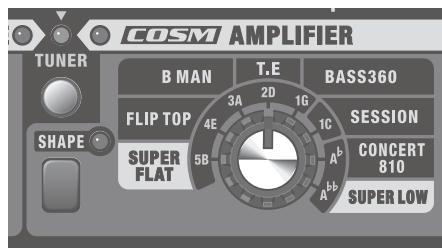

6. Type-schakelaar

Gebruik deze schakelaar om het COSM-versterkertype te selecteren.

Als de stemfunctie is ingeschakeld, gebruikt u deze schakelaar om de snaar die u stemt, te selecteren.

Type	Beschrijving
SUPER FLAT	Een originele versterker met een breed gamma aan tonen.Dit versterkertype biedt een trouwe weergave van het eigen geluid van de aangesloten basgitaar.Dit is een heel goed versterkertype voor alle soortenaangesloten instrumenten.[SHAPE]-schakelaar:INGESCHAKELD Dit produeert een zachte klank met een vette middentoon en biedt een geluid dat perfect is voor fretloze basgitaren, inclusief fretloze elektrische en houten akoestische basgitaren.
FLIP TOP	Dit model is gebaseerd op de Ampeg B-15 (1 x 15 inch).Deze versterker is te horen op vlukt bekende Motown-hits.Deze biedt een vet geluid terwijl de compacte luidsprekerkast een duidelijke contour aangeeft.[SHAPE]-schakelaar:INGESCHAKELD Geeft een meer genuanceerde, expressieve aanslag.
B MAN	Dit model is gebaseerd op de Fender Bassman 100 (4 x 12 inch).Deze versterker is heel populair vinds het ontstaan van elektrische basgitaren. De versterker heeft de geluidskenmerken van buizenversterkers waar bijeerervorming eenlichtjes vetter geluid geeft.[SHAPE]-schakelaar:INGESCHAKELD Geeft een klank met krachtige,vette middentonen.
T.E	Dit model is gebaseerd op de Trace Elliot AH600SMX + 1048 (4 x 10 inch) + 1518 (1 x 15 inch).Deze versterker werk erg veel gebruikt door rockgroepen in de jaren '80. Door de duidelijke aanslag met een breed gamma aan kranken en andere functies is dit een fantastische versterker voor alle mogelijkke situaties.[SHAPE]-schakelaar:INGESCHAKELD Biedt een betere aanslag.
BASS360	Dit model is gebaseerd op de akoestische 360 (1 x 18 inch).Deze versterker werk in de jaren '70 Niet alleen door jazzbassisten gebruikt, maar ook door funk- en hardrockmuzikanten. De klank bestaat uit een warmerlage toen een eneven middentoon die eenduidelijke contouraanhoudt, zelfs bij het tokkelen met je vingers.[SHAPE]-schakelaar:INGESCHAKELD Geeft eenmeer genuanceerde, expressieve aanslag.
SESSION	Dit model is gebaseerd op de SWR SM-400 + Goliath (4 x 10 inch) + Big Ben (1 x 18 inch).Deze versterker met tweeter istypisch voor de "L.A. Sound" van de jaren '80.Deze geeft een klank met een breed bereik en combineertkrachtige lage tonen met een holder, open geluid.[SHAPE]-schakelaar:INGESCHAKELD Geeft een strak geluid met afgemeten middentonen.
CONCERT 810	Dit model is gebaseerd op de Ampeg SVT + 810E (8 x 10 inch).Deze versterker is typisch voor het rockgeluid datgebaseerd is op een combinatie van krachtigubuizenversterkers en groete luidsprekerkasten.Het kenmerkende geluid heeft een overweldigende lagefrequentie.[SHAPE]-schakelaar:INGESCHAKELD Geeft een extra zware ondertoon.

Type

Beschrijving

SUPER LOW

Naast het breed gamma aan tonen van SUPER FLAT biedt deze originele versterker ook een trouwe weergave van zware, diep weergalmende basgeluiden. De versterker biedt een trouwe weergave van het typische geluid van de aangesloten basgitaar en dus ook diep weergalmende basgeluiden. Bovendien biedt dit verstkertype voldoendehelderheid zodate geluiden Niet verloren gaan door de lage freiuctencies. [SHAPE]-schakelaar:INGESCHAKELD De duidelijke zware basgeluiden worden nog meer versterkt.

• De productnamen die in dit document worden genoemd, zich handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaars. In deze handleiding worden deze namegen bebruikt,ondat het de meest practische manier is om de geluiden te beschrijven die gesimuleerd worden met COSM-technologie.

7. [GAIN]-regelaar

Hiermee regelt u het ingangsniveau van de voorversterker.

Als u de regelaar maar rechts draait, vergroot u de gain.

TIP

• Draai de regelaar zo hoog möglichk zonder dat het geluid verrormt.
• Met veel gain=kunt u een overdrivegeluid verkrijgen.

8. [VOLUME]-regelaar

Regelt het algemene volume.

• Functioneert nicht met betrekking tot DI OUT (p. 9).

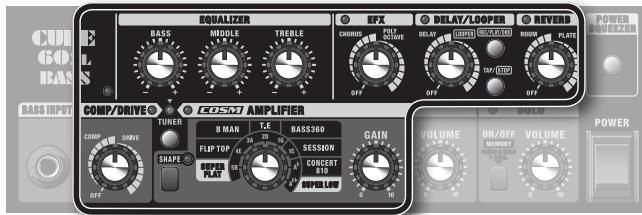

SOLO-functie

Hiermee sunt u paneelinstellingen opslaan en oproepen voor kranken die u creert (zoals verstkertype, gain, equalizer en diverse effecten).

Op de CUBE-60XL BASS/CUBE-120XL BASS worden deze functie "SOLO" genoemd.

De SOLO-functie is handig in de volgende situates:

• Als u het versterkertype en het effect tegelijk wilt inschakelen.
• Als u de equalizerinstallingen en het volumeniveau tegelijk wilt inschakelen.

9. SOLO [ON/OFF]-schakelaar

Hiermee kurz u paneelinstallingen opslaan en opropen.

10. [VOLUME]-regelaar

Regelt het volumeniveau van de instellingen die u hebt opgeroepen.
* Zie "De SOLO-functie gebruiken" (p. 13) voor meer informatie over het gebruik van de SOLO-functie.

EQUALIZER

CUBE-60XL BASS

EQUALIZER

1. [BASS]-regelaar

Stel重点领域 in op CHORUS of POLY OCTAVE om het overeenkomstige effect te selecteren. Draai de regelaar om de gewenste hoeveelheid van het toegepaste effect aan te passen.

De ON-indicator brandt wanner EFX is ingeschakeld en brandt Niet wanner EFX isuitgeschakeld. U kurz EFX ook in- en uitschakelen met behulp van de optionele voetschakelaars.

• De graduations voor CHORUS en POLY OCTAVE op het paneel dieren als referentie. Controller steeds het geluid wanneer u de effecten aanpast.

Regelaarstand	Beschrijving
CHORUS	Bij dit effect worden een Licht ontstemb geluid toegevoegd aan het oorspronkelijke geluid, waardoor het geluid breder en voller worden. Als u de regelaar�ichts draait, vergroot u het choruseffect.
POLY OCTAVE	Met dit effect worden een geluid toegevoegd dat een octaaf lager klinkt dan het oorspronkelijke geluid. U kunt akkoorden speloen terwijl u dit effect gebruikt, zodat u het geluid van uw akkoorden vetter kutn machen. Als u de regelaar�ichts draait, vergroot u het geluid van het effect.

DELAY/LOOPER

17. [DELAY/LOOPER]-regelaar

Met deze regelaar(Int) u omschakelen maar DELAY of的那一 de LOOPER-functie.

Als de regelaar is ingesteld op DELAY, worden er een delayeffect toengeteast.

Als de regelaar is ingesteld op LOOPER,\ wordt de Looper-functie toegepast.

• De schaalanduidingen voor DELAY en LOOPER zijn slechts indicatief. Controller het eigengelijk geluid verwijl u het effect wijzigt.

De indicatorlicht op wanner DELAY of LOOPER is ingeschakeld en gaatuit wanner het effect is uitgeschakeld.

DELAY gebruiken

17. [DELAY/LOOPER]-regelaar

Stel de regelaar in de positie om DELAY in te schakelen. De positie van de regelaar in dit bereik bepaalt het volume van het delaygeluid.

U kurz DELAY ook in- en uitschakelen met een optionele voetschakelaar.

1. [REC/PLAY/DUB]-schakelaar

Knippert synchroon met het tempo van de delaytijd.

19. [TAP/STOP]-schakelaar

Gebruik deze schakelaar om de delaytijd in te stellen. Als u tweeemaal op de schakelaar drukt, worden de delaytijd ingesteld op het tijdsinterval waarop u de schakelaar hebt ingedrukt. De maximumlengte is 2000 ms.

De delaytijd instellen voor een korte delay

Als u de schakelaar gedurende minstens één seconde ingedrukt houdt, wordt de delaytijd ingesteld op 30 ms. Elke keer dat u verzolgens op de [REC/PLAY/DUB]-schakelaar drukt, wordt de delaytijd in vier stappen (30 ms/50 ms/70 ms/90 ms) gewijzigd tot een maximum van 90 ms.

• U kurz de korte delay nicht instellen met de voetschakelaar.

De LOOPER-functie gebruiken

17. [DELAY/LOOPER]-regelaar

Draai de regelaar maar het LOOPER-bereik om de LOOPER-functie in te schakelen. De positie van de regelaar in dit bereik bepaalt het aftspeelvolume van de LOOPER-functie.

18. [REC/PLAY/DUB]-schakelaar

Gebruik deze schakelaar om op te nemen, af te spelen en te overdubben.

19. [TAP/STOP]-schakelaar

Met deze schakelaar stopt u het afspelen of wist u de opname.

Als de [DELAY/LOOPER]-regelaar in het LOOPER-bereik is ingesteld,(Intukt u met deze schakelaar de LOOPER stoppen of de opname wissen.

• Zie "De LOOPER-functie gebruiken" (p. 14) voor details over het gebruik van de LOOPER-functie.
• Als de regelaar is ingesteld op LOOPER, worden er geen delayeffect toegepast. Zie "De LOOPER-functie en DELAY tegelijk gebruiken" (p. 15) als u de LOOPER- en de DELAY-functie tezelfdertijd wilt gebruiken.

REVERB

20. [REVERB]-regelaar

Met deze regelaar(Int)kunt u schakelen tussen de twee galmtypes.U kunt ook de intensiteit van het effect bepalen door de positie van de regelaar te wijzigen.

De indicatorlicht op wanner REVERB is ingeschakeld en gaatuit wanner het effect isuitgeschakeld.

U aunt REVERB ook in- en uitschakelen met een optionele voetschakelaar.

Regelaarstand	Beschrijving
ROOM	Dit galmeffect simuleert het korte weergalmende geluid dat u hoor in een kamer. Draai de regelaar rechtsom om de intensiteit van het effect stapsgewijs te verhogen.
PLATE	Dit isplaatgalm. Dit galmeffect heeft een krachtige sustain. Draai de regelaar rechtsom om de intensiteit van het effect stapsgewijs te verhogen.

POWER SQUEEZER (alleen voor CUBE-60XL BASS)

21. [POWER SQUEEZER]-schakelaar

De schakelaar brandt rood wanner de POWER SQUEEZER-functie is ingeschakeld en gaat uit wanner de functie is uitgeschakeld.

Als u de POWER SQUEEZER-functie inschakelt, kurz u de output van de versterker verminderen tot volumeniveau aus die geschikt+zijn voor.THuis.

Als u deutsche functie inschakelt,kest u een geluid produceren dat bezelfde klank en balans behoudt voor volumeniveaus die beter geschikt zichoor.thuis.

• De POWER SQUEEZEER-functie heeft alleen invloed op geluiden die via de BASS INPUT-ingang binnenkomen. De functie heeft geen invloed op geluiden die via de AUX IN-ingang binnenkomen.
• De POWER SQUEEZER-functie heeft ook invloed op het geluid dat worden weergegeven door de LINE OUT- en RECORDING OUT/ PHONES-aansluitingen. Dit is normal en wijst Niet op een defect.

POWER

22. [POWER]-schakelaar

Schakelt de stroomtoevoer in enuit.

De stroomtoevoer in- en uitschakelen

• Schakel de verschillende apparaten in de opgegeven volgorde in. Als u de apparaten in de verkeerde volgorde inschakelt,kest u defecten en/of schade verooorzaken aan luidsprekers en andere apparaten.

• Zorg ervoor dat alle [VOLUME]-regelaars op de CUBE-60XL BASS/CUBE-120XL BASS en de aangesloten apparaten op 0 zich ingesteld.

• Schakel alle apparaten in die aangesloten zijn op de ingangen (BASS INPUT-ingang en AUX IN-ingang) van de CUBE-60XL BASS/CUBE-120XL BASS.

• Schakel de CUBE-60XL BASS/CUBE-120XL BASS in.

• Zet steeds het volume op nul voordat u de apparatuur inschakelt. Zelfs als het volume volledig op nul staat,kest u nog geluid horen wanneer het toestel worden ingeschakeld.Dit is normal en wijst Niet op een defect.

• Dit apparatus is uitgerust met een beveiligingscircuit. Het duurt even (enkele seconden) na het opstarten voordat het apparaat normal werkt.

• Pas het volume van de apparaten aan.

• Verlaag, voordat u het toestel uitschakelt, het volume van alle aangesloten apparaten en schakel de apparaten in de omgekeerde volgorde uit dan de volgorde waar u ze hebt ingeschakeld.

• Schakel erst de POWER-schakelaaruit en trekervolgens het netsnoeruit het stopcontact als u de stroom volledig wilt uitschakelen.Raadpleeg Stroomtoevoer (p.3).

Achterpaneel

CUBE-60XL BASS

CUBE-120XL BASS

De pins voor de XLR-aansluitingen zijn aangesloten zoals hieronder aangegeven. Voordat u verbinden meakt, zorgt u ervoor dat de aansluiting van de pins compatibel is met al uw andere apparaten.

• Zet het volume algtdlager en schakel alle apparaten uit voordat u aansluitingen maakt om defecten en/of schade aan luidsprekers of andere apparaten te voorkomen.

EXT SPEAKER (alleen voor CUBE-120XL BASS)

1. EXT SPEAKER-aansluiting

Hierop Aunt u een externe luidspreker aansluiten.
Als een externe luidspreker is aangesloten, worden het geluid zowel door de externe luidspreker als door de ingebouwde luidspreker van het apparaat weergegeven.

• Als u het apparaat op een externe luidspreker aansluit, dient u te controleren dat de luidspreker voldoet aan de volgende specificaties.

Impedantie: 8 ohm of minder
Toegelaten stroomtoevoer: 120 watt of hoger

• Gebruik alleen de luidsprekerkabel om de luidspreker aan te sluiten. Gebruik geen geïsoleerde kabel die voor het gebruik met een gitaar bestemd is.

LINE OUT/DI OUT

2. LINE OUT-aansluiting (CUBE-60XL BASS)

Gebruik deze uitgang om het apparaat op een PA-systeem, recorder, of andere externe apparatuur aan te sluiten.

Door de COSM-luidsprekermodellering is het möglichk om een indruwkend basgitaarversterkergeluid te produceren.

Gebruik deze uitgang in combinatie met een extern PA-system of als u een partijrechtstreeks wilt opnemen terwijl u het geluid via de luidspreker van de CUBE beluistert.

• Het geluid van de AUX IN worden Niet uitgevoerd via de LINE OUT.

3. DI OUT-aansluiting (CUBE-60XL BASS)

Gebruik deze om externe PA's en andere dergelijke systemen aan te sluiten. Signalen die worden ingeoerd in de BASS INPUT-aansluiting, worden weergegeven zoals ze zijn ingeoerd.

Deze professionele functie omvat een krachtige, betrouwbare XLR-aansluiting en een "ground lift"-schakelaar om de aardeverbinding te onderbreken.

4. LINE OUT/DI OUT-aansluiting (CUBE-120XL BASS)

Gebruik deze om externe PA's en andere dergelijkke systemen aan te sluiten.

Deze professionele functie omvat een krachtige, betrouwbare XLR-aansluiting en een "ground lift"-schakelaar om de aardeverbinding te onderbreken.

U knot het geluid dat wordt weergegeven via de LINE OUT/DI OUT van de CUBE-120XL BASS wijzigen om aan te passen aan de specifieke toepassing.

Schakelaar	Beschrijving
DI OUT	Signalen die worden ingeoerd in de BASS INPUT-aansluiting, worden weergegeven zoals ze zijn ingeoerd. In gegenstelling tot de PAD-schakelaar hebben de regelaars van de CUBE geen invloed op de LINE OUT/DI OUT-uitgang.
LINE OUT	Het geluid worden gewijzigid door de instellenen van de regelaars van de CUBE.

6. [GND LIFT]-schakelaar

Bromgeluiden die te wijten zijn aan een aardingslus in uw installmentie, hunnen optreden wanner exter apparaten zijn aangesloten op de CUBE-60XL/CUBE-120XL. In dergelijkke gezallen kunt u het probleem verlichten door de positie van de [GND LIFT]-schakelaar in te stellen. De [GND LIFT]-schakelaar is normala gezien ingesteld op OFF.

Schakelaar	Beschrijving
ON	Pin 1 is losgekoppeld van de aarding van de CUBE.
OFF	Pin 1 is verbonden met de aarding van de CUBE.

Deze aansluiting dient ofwel als een uitgang voor opnamen, ofwel als een hoofdtelefoonuitgang.

Door de COSM-luidsprekermodellering is het möglichk om een indruwkakkend basgitaargeluid te produceren.

Pas het volume aan met de [VOLUME]-regelaars voor de COSM AMPen de SOLO-functie.

• Er worden geen geluid door het apparaat of een externe luidspreker weergegeven zolang deze aansluiting in gebruik is. Deze aansluiting is handig's nachts of in andere situatuies waarin u Niet wilt dat er hoge geluidsvolumes door de luidsprekers worden uitgevoerd.

Als u de aansluiting als uitgang voor opnamen gebruikt

Gebruik een 1/4'' -monoansluiting om een recorder de andere opnameapparatuur aan te sluiten.

Als u deze aansluiting als een hoofdtelefoonaansluiting gebruikt

Sluit de hoofdtelefoon aan.

FOOT SW

Door een voetschakelaar (BOSS FS-5U of FS-6, afzonderlijk verkrijgbaar) aan te sluiten,kest u uw voeten gebruiken om COMP/ DRIVE, EFX, REVERB en DELAY in of uit te schakelen en de LOOPER-functie te besturen. Het aansluitingsschema op de vorige pagina is een voorbeeld dat toont hoe een momentane voetschakelaar (FS-5U, FS-6) kan worden gebruikt. Raadpleeg "Een voetschakelaar van het latch-type gebruiken" (p. 11) voor details over aansluitingen en instelleningen als een voetschakelaar van het latch-type (BOOS FS-5L, afzonderlijk verkrijgbaar) worden gebruikt.

8. TIP: DELAY/REC/PLAY/DUB RING: TAP/STOP

Schakelaar	Beschrijving
TIP	Als de [DELAY/LOOPER]-regelaar in het DELAY-bereik is ingesteld, kan DELAY worden in- en uitgeschakeld. Als de regelaar in het LOOPER-bereik is ingesteld, heeft de voetschakelaardezelfde functie als de [REC/PLAY/DUB]-schakelaar op het paneel.
RING	De voetschakelaar zaldezelfde functie hebben als de [TAP/STOP]-schakelaar.

• U要去 een momentane voetschakelaar gebruiken met de RING (TAP/STOP) van deze aansluiting. De functie zal nicht correct werkken met een voetschakelaar van het latch-type (p. 11).

9. TIP: EFX RING: REV

Schakelaar	Beschrijving
TIP	Met de voetschakelaar schakelt u het effect dat door de [EFX]-regelaar is geseleeteerd, in en UIT.
RING	Met de voetschakelaar schakelt u de REVERB die door de [REVERB]-regelaar is ingesteld, in en UIT.

10. TIP: SOLO RING: COMP/DRIVE

Schakelaar	Beschrijving
TIP	Met de voetschakelaar schakelt u SOLO in en uit.
RING	Met de voetschakelaar schakelt u de compressie of drive die door de [COMP/DRIVE]-regelaar is ingesteld, in of uit.

11. [FOOT SW TYPE]-schakelaar (alleen voor CUBE-120XL BASS)

Hiermee selecteert u het type voetschakelaar dat is aangesloten.

Bij levering vanaf de fabriek is de FOOT SW TYPE van de CUBE-60XL BASS ingesteld op MOMENTARY (momentaan). Meer informatie over het wijzigen van deze instelling vindt u in "Een voetschakelaar van het latch-type gebruiken" (p. 11).

• De FOOT SW-aansluitingen (voetschakelaar) van de CUBE zijn aansluitingen van het type TRS waarop stekkers van het hieronder afgebeelde type+kunnen worden aangesloten. Gebruik TRS-kabels om uw voetschakelaar aan te sluiten.

AUX IN

12. AUX IN-ingang

Hierop kurz u apparaten aansluiten zoals een cd-speler, digitale audiospeler of elektronisch muziekinstrument en ze met uw bas lately meespelen.

U kunt hier een stereo mini-jack op aansluten. De luidspreker en de RECORDING OUT/PHONES-uitvoer zijnECHTER mono. Gebruik de juiste kabel (afzonderlijk verwrijgbaar) voor het apparaat dat u aansluit.

• Bepaal het volumeniveau door de volumeregelaar van het aangesloten apparaat aan te passen.
• Als u verbindskabels met waarstanden gebruikt, is het möglichk dat het geluidsvolume van de apparatuur die op de AUX IN-ingang is aangesloten te laag is. Gebruik in dit geval verbindskabels zonder waarstanden.

Een voetschakelaar van het latch-type gebruiken

De CUBE-60XL BASS/CUBE-120XL BASS ondersteunt ook voetschakelaars van het latch-type. Stel de volgende waarden in als u een voetschakelaar van het latch-type gebruikt.

Er zijn twee types voetschakelaars.

Type	Werking
Momentane type (BOSS FS-5U, enz.)	Dit type blibt ingeschakeld (of uitgeschakeld) als u de schakelaar ingedrukt houdt en wordt uitgeschakeld (of ingeschakeld) als u de schakelaar loslaat.
Latch-type (BOSS FS-5L, enz.)	Dit type worden in- of uitgeschakeld wanneer u de schakelaar indrukt.

• De BOSS FS-6 kan als momentane voetschakelaar of als voetschakelaar van het latch-type worden gebruikt.

CUBE-60XL BASS

Standaard is het momentane type geseleerd. U(Int) sunt deze instelling als volgt wijzigen.

• Het latch-type kiezen
  Schakel het apparaat in verwijl u de [TAP/STOP]-schakelaar ingedrukt houdt.
• Het momentane type kiezen

Schakel het apparaat in verwijl u de [REC/PLAY/DUB]-schakelaar ingedrukt houdt.
* De instelling blijft in het geheugen opgeslagen, ook als het apparaat wordenuitgeschakeld.

CUBE-120XL BASS

Stel de [FOOT SW TYPE]-schakelaar op het中断pannel in op FS-5L (LATCH).

Instellingen voor voetschakelaar

BOSS FS-5L

REVERB EFX COMP/DRIVE SOLO

BOSS FS-6
REVERB EFX COMP/DRIVE SOLO

Stel de schakelaars in zoals hieronder afgebeeld.

BOSS FS-5L+FS-SU

TAP/STOP
DELAY/REC/PLAY/DUB

BOSS FS-6
TAP/STOP
DELAY/REC/PLAY/DUB

• Zelfs als FOOT SW TYPE is ingesteld op FS-5L (LATCH), moet u.altijd een momentane voetschakelaar gebruiken voor TAP/STOP. De functie zal nicht correct werkken met een voetschakelaar van het latch-type.

Belangrijke opmerkingen als u een voetschakelaar van het latch-type gezruikt

De aan-/uitstand van de voetschakelaar heeft voorrang op het Voorpaneel bij het in- en uitschakelen van COMP/DRIVE, EFX, DELAY of REVERB.

De aan-/uitstand van COMP/DRIVE, EFX, DELAY of REVERB die door de SOLO-functie in het apparaatgeheugen werden opgeslagen, hebbenECHTER voorrang als de opgeslagen paneelinstelleningen van de SOLO-functie worden opgeroepen. In dergelijkke geallen hunnen de indicators op het Voorpaneel en de voetschakelaar verschillen, maar dit wijst Niet op een defect.

Handige toepassingen

U kunt elk van de volgende instellingen gebruiken voor de bediening wanner de paneelinstellenen voor COMP/DRIVE, EFX, DELAY en REVERB met de SOLO-functie worden opgeroepen.

Voorangsmodus voor voetschakelaar

Geef de aan-/uitstand van de voetschakelaar algijd voorrang.

Zo maakt u deinstelling:

Houd de [SHAPE]-schakelaar ingedrukt en schakel het apparaat in.

Voorangsmodus voor geheugen (fabrieksinstelling)

Geef de aan-/uitstand die door de SOLO-functie werd opgeslagen altijd voorrang.

Zo maakt u deinstelling:

Houd de [TUNER]-schakelaar ingedrukt en schakel het apparaat in.

• De gewijzigde instelling blijt opgeslagen in het apparaatgeugena als de stroom uitgeschakeld worden.

CUBE-60XL BASS/CUBE-120XL BASS zijn voorzien van een stemfunctie.
U=kunt deze functie gebruiken voor handmatig stemmen en voor chromatisch stemmen.

• Gebruik handmatige stemming als de snaren erg ontstemd zijn (zoals na het verrangen van snaren).
• Als u de stemfunctie gebruikt, worden er geen geluid via de luidspreker, de REC OUT/PHONES-uitgang, of de LINE OUT-uitganguitgestuurd.
• Het geluid dat via de AUX IN-ingang binnenkomt, worden weluitgestuurd.

Handmatig stemmen

1. Druk op de [TUNER]-schakelaar.

Het apparatusaat gaat in de stemmodus en de [TUNER]-schakelaar Licht op.

2. Gebruik de Type-schakelaar om de snaar te selecteren die u wilt stemmen.

Regelaarstand	Beschrijving
5B	Open vrijfde snaar van een vrijsnarige basgitaar met een extra lage snaar (B)
4E	Open vierde snaar (E)
3A	Open derde snaar (A)
2D	Open tweede snaar (D)
1G	Open eerste snaar (G)
1C	Open eerste snaar van een zessnarige basgitaar met een extra hoge snaar (C)
A	Open derde snaar (halve toon lager) (A)
A	Open derde snaar (hele toon lager) (G)

• De referenziestoonhoogte is A = 440 Hz. Dit kan nicht worden gewijzigd.

3. Sla de open snaar aan die u wilt stemmen.

Stem de snaar totdat de groene indicator brandt.

• De rode indicator knippert als de toonhoogte helemaal Niet klopt.

4. Als u klaar bent met stemmen, drukt u opnieuw op de [TUNER]-schakelaar.

Chromatisch stemmen

Als u gedurende minstens een seconde op de [TUNER]-schakelaar drukt,licht de [TUNER]-schakelaar op en kurz u het apparaat gebruiken voor chromatisch stemmen. Hierbij worden de naam van de noot die de gespeelde noot het dichtste benadert, automatisch bepaald.

Zoals bij handmatig stemmen=kunt u bij chromatisch stemmen één enkele noot op de snaar spelen die u wilt stemmen. Stem de snaar totdat de groene indicator brandt.

U=knt de paneelinstellingen opslaan en oproepen (aangegeven door het kadertje in de afbeelding) voor klanken die u creëert. Op dit apparaat worden deze functie "SOLO" genoemd. Dit is een handige manier om te schakelen:tussen een backinggeluid en een sologeluid.

Met de fabrieksinstellungen is de voorbeeldinstelling "HEAVY BOTTOM" (p. 16) opgeslagen.

CUBE-60XL BASS

CUBE-120XL BASS

De paneelinstallingen opslaan

1. Stel de SOLO [VOLUME]-regelaar in op 0.

LETOP

Als het SOLO-volume te hoog is ingesteld, kan het geluidsvolume onverwacht hoog+zijn als de paneelinstelleningen worden opgeslagen. Stel het volume in op 0 voordat u de instelleningen opslaat.

2. Maak een klank.

3. Houd de SOLO [ON/OFF]-schakelaar op het paneel gedurende een pau seconden ingedrukt.

De indicator gaat knipperen. Als de paneelinstellungen zijn opgeslagen, verandert de indicator van knipperend waar opgelicht.

• Schakel de stroom Niet uit verwijl de indicator knippert.

4. Gebruik de SOLO [VOLUME]-regelaar om het volume aan te passen.

• De gewijzigde paneelinstellungen blijven opgeslagen in het apparaatgeheugen nadat de stroom isuitgeschakeld.

Het opgeslagen geluid oproepen

1. Druk op de SOLO [ON/OFF]-schakelaar verwijl SOLO isuitgeschakeld.

De SOLO-indicator Licht op en de opgeslagen paneelinstellenungen worden opgeroepen.

• Als u de CUBE voor het eerst gebruikt, worden de fabrieksinstellenen opgeroepen.

De opgeslagen instellingen bewerken

1. Druk op de SOLO [ON/OFF]-schakelaar om de opgeslagen instellingen op te roepen.

2. Draai op het voorpaneel aan de regelaar van de instelling die u wilt wijzigen en wijzig de instelling.

De SOLO-indicator gaat even uit wonneer de positie van de regelaar overeenstemt met de positie die in het apparaatgeheugen is opgeslagen.

3. Houd de SOLO [ON/OFF]-schakelaar gedurende een pau seconden ingedrukt.

De indicator gaat knipperen. Als de paneelinstellingen zijn opgeslagen, verandert de indicator van knipperendaar opgelicht.

• Schakel de stroom Niet uit terwijl de indicator knippert.
• Als de nouvelle instellingen zijn opgeslagen, zich de vorige instellingen (van voör de wijzigingen)uit het geheugen gewist.
• Om af te sluiten zonder de wijzigingen op te slaan, drukt u op de SOLO [ON/OFF]-schakelaar.

Let op het volgende als u FOOT SW TYPE hebt ingesteld op FS-5L (LATCH)

• Als een voetschakelaar is aangesloten op de SOLO/COMP/ DRIVE-aansluiting, kan de SOLO [ON/OFF]-schakelaar Niet worden gebruikt.
• Als SOLO is ingeschakeld en een voetschakelaar is aangesloten op de SOLO/COMP/DRIVE-, EFX/REVERB- of DELAY/REC/PLAY/DUB/TAP/STOP-aansluiting, komt de indicator van de voetschakelaar möglichnestiet overeen met de aan-/uitstand van de COMP/DRIVE-, EFX-, REVERB- of DELAY-functie van de CUBE. Als u wilt dat de aan-/uitstand van de COMP/DRIVE-, EFX-, REVERB- of DELAY-functie van de CUBE consistent overeenkomt met de indicator van de voetschakelaar, wijzigt u de instelleningen van de CUBE-60XL BASS/CUBE-120XL BASS in "Voorrangsmodus voor voetschakelaar". Raadpleeg "Een voetschakelaar van het latch-type gebruiken" (p. 11) voor details.
• Als u de paneelinstellungen wilt hunnen opslaan, moet u eerst SOLO inschakelen met behulp van de voetschakelaar.

De fabrieksinstellungen herstellen

Houd de [TAP/STOP]-schakelaar en de SOLO [ON/OFF]-schakelaar ingedrukt en schakel tezelfdertijd de stroom in. De SOLO-indicator knippert en de instelleningen die door de SOLO-functie werden opgeslagen, worden opnieuw op de fabriekswaarden ingesteld.

Hiermee kurz u een frase opnemen en herhaaldelijk afpelen. U kurz ook extra frasen overdubben op de opname.

Op de CUBE-60XL BASS/CUBE-120XL BASS wordt deze functie "LOOPER" genoemd.

U kurz de LOOPER-functie ook bedieren met de optionele voetschakelaars.

• De opogenomen frase worden verwijderd als u het apparaat uitschakelt.

Een frase opnemen

Druk op de [REC/PLAY/DUB]-schakelaar om een frase op te nemen.

De basisbewerking zal als volgt veranderen volgens de status van de frase.

Op de [REC/PLAY/DUB]-schakelaar drukken

Op de [TAP/STOP]schakelaar drukken

frasebewerking

1. Stel de DELAY/LOOPER-regelaar in op LOOPER.

Stel de regelaar in op het maximum. Als de regelaar op het maximum is ingesteld, wordt de frase afgespeeld aan hetzelfde geluidsvolume waarme deze werk opgenomen.

2. Druk op de [REC/PLAY/DUB]-schakelaar om de opname te starten.

Als u op de [REC/PLAY/DUB]-schakelaar drukt, za.Deze rood knipperen en worden de stand-by opnamemodus ingeschakeld. Als u het afspelen start, za de indicator veranderen van knipperendaar opgelicht en de opname zar starten.

• Als u de REC/PLAY/DUB-voetschakelaar indrukt, Licht de [REC/PLAY/DUB]-schakelaar rood op en worden de opname onmiddelijk gestart. Raadpleeg "FOOT SW" (p. 9) voor details over het aansluiten van voetschakelaars.

Het geheugen van de CUBE-60XL BASS/CUBE-120XL BASS kan een frase van ongeveer 80 seconden opnemen. De opname stoot automatisch en het afspelen worden gestart als de maximale opnametijd worden overschreden.

3. Druk op de [REC/PLAY/DUB]-schakelaar om de opname te stoppen.

Op hetzelfde moment dat u op de [REC/PLAY/DUB]-schakelaar indrukt,licht de [REC/PLAY/DUB]-schakelaar groen op en worden de opgenomenfrase afgespeeld.

De frase worden herhaaldelijk afgespeeld totdat u deze stopt.

4. Als u het afspelen of overdubben wilt stoppen, drukt u op de [TAP/STOP]-knop.

De frase stopt.

Als u opnieuw wilt afspelen, drukt u op de [REC/PLAY/DUB]-schakelaar.

MEMO

Als een frase al is opgenomen, knippert de PLAY-indicator groen.

De frase afspelen

Op de [REC/PLAY/DUB]-schakelaar drukken

Op de [TAP/STOP]-
schakelaardrukken

1. Druk op de [REC/PLAY/DUB]-schakelaar verwijl de [REC/PLAY/DUB]-schakelaar groen knippert.

• [REC/PLAY/DUB]icht nicht op als geen frase is opgenommen.

De [REC/PLAY/DUB]-schakelaarlichtgroenop en de frase wordt herhaaldelijk vanaf het begin afgespeeld.

2. Gebruik de [DELAY/LOOPER]-regelaar om het volume van de frase te wijzigen.

3. Druk op de [TAP/STOP]-schakelaar om het afspelen te stoppen.

De [REC/PLAY/DUB]-schakelaar knippert groen.

De frase overdubben

1. Druk op de [REC/PLAY/DUB]-schakelaar verwijl de [REC/PLAY/DUB]-schakelaar groen knippert.

De [REC/PLAY/DUB]-schakelaarlichtgroenopende frase wordt herhaaldelijk vanaf het begin afgespeeld.

2. Druk opniew op de [REC/PLAY/DUB]-schakelaar.

De [REC/PLAY/DUB]-schakelaar Licht orangje op en het overdubben worden gestart.

3. Druk op de [REC/PLAY/DUB]-schakelaar om de opname te stoppen.

De [REC/PLAY/DUB]-schakelaarlichtgroenopende frasewordt herhaaldelijk vanaf het begin afgespeeld.

4. Druk op de [TAP/STOP]-schakelaar om het afspelen te stoppen.

De [REC/PLAY/DUB]-schakelaar knippert groen.

De frase wissen

1. Houd de [TAP/STOP]-schakelaar gedurende minstens twee seconden ingedrukt.

De [REC/PLAY/DUB]-schakelaar knippert rood en de frase worden gewist.

• De gewiste frase kan nicht worden hersteld.

De LOOPER-functie en DELAY tegelijk gebruiken

Door gebruik te makes van de SOLO-functie kunt u de LOOPER-functie en DELAY tegelijk gebruiken.

Normaal(Int) u DELAY nicht gebruiken wannesr de [DELAY/ LOOPER]-regelaar in de LOOPER-positie is ingesteld. Als darüber paneelinstellen den die DELAY gebruiken, in de SOLO-functie worden opgeslagen en u cervolgens SOLO inschakelt,(Int) u de delay gebruiken verwijl de LOOPER-functie is ingeschakeld.

• Het isECHTERNiet mogelijk om DELAY in of uit te schakelen of om de delaytijd te wijzigen.

Auteursrecht

• Het opnemen, dupliceren, distribuieren, verkopen, leaseen, uitvoeren of uitzenden van materiaal onder auteursrecht (muziek, beeldende kunst, uitzendingen, liveoptredens, enz.) dat geheel of gedeelrijk eigendom is van een derde, is wettelijk Niet toegestaan zonder de toestemming van de auteursrecht Eigenaar.
• Gebruik dit apparaat Niet voor doeleinden die kuren leiden tot een inbreuk op een autoursrecht dat eigendom is van een derby. Wij zijn Niet verantwoordelijk voor inbreuken op autoursrechten van derden die ontstaan uit uw gebruik van dit apparaat.

HEAVY BOTTOM (SUPER LOW)

CUBE-60XL BASS

CUBE-120XL BASS

Naast het breed gamma aan tonen biedt deze originele versterker ook een trouwe weergave van zware, diep weergalmende basgeluiden.

U moet een basgeluid horen met een andere klankkwaliteit dan de kwaliteit die u zou verkrijgen als u het basbereik met een equalizer zou versterken.

De [BASS]-regelaar moet in het midden staan zodate de lage tonen Niet te zwaar weergalmen.

Als u de [TREBLE]-regelaar hoger zet, en dus het geluid van de snaarwrijving versterkt,kest u ook de meest genuanceerde aanslagen van de snaren reproduceren.

Door de [MIDDLE]- en [LOW-MID]-regelaars lager te zetten,kest u een geluid bereiken met een nog breder bereik. Als u daarentegen de [MIDDLE]- of [LOW-MID]-regelaar hoger zet en DRIVE inschakelt, kunt u een breed gamma aan geluiden, en zelfs agressieve rockgeluiden, reproduceren.

ALL ROUND (SUPER FLAT)

CUBE-60XL BASS

CUBE-120XL BASS

Een originele versterker met een breed gamma aan tonen.

Dit versterkertype geeft een duidelijk weergave van het geluid van uw instrument. Hierdoor is het ook perfect geschikt om modelingprocessors voor basgitatoren of klankmodules zoals bassynthesizers aan te sluiten.

Bovendien kunt u de equalizer gebruiken om het perfecte basgeluid voor elk muziekgenre te bekomen, van rock tot jazz.

SLAP BASS (SESSION)

CUBE-60XL BASS

CUBE-120XL BASS

Deze instelling reduceert de middentonen voor een prachtig "slap bass"-geluid.

Als u de SHAPE-schakelaar inschakelt, worden de lage en hoge tonen nog meer versterkt.

Voor een helder "slap"-geluid zet u de instelling van de [MIDDLE]-regelaar of de [HIGH-MID]-regelaar lager en de instelling van de [TREBLE]-regelaar hoger. Dit accentueert het heldere geluid van de snaren en geeft een "slap"-geluid met eenlichtere pull.

Om de typische aanslag van rockmuziek te verkrijgen, zet u de instellenen van de [BASS]-regelaar en de [MIDDLE]-regelaar of de [HIGH-MID]-regelaar hoger. Dit geeft een krachtiger geluid. Als u bij de CUBE-120XL BASS bovendien de [LOW-MID]-regelaar lager zet, verwrijgt u een diep en zwaar geluid met een prachtige definitie.

FINGER & FRETLESS (BASS 360)

CUBE-60XL BASS

CUBE-120XL BASS

Dit basgeluid deed zich intrede in de jaren '70.
Het is geschikt voor een jazzbsgitaar met een brugelement. Dit geeft een warm, afgelijnd geluid als u dicht bij het brugelement aanslaat. Als u deze instelling gebruikt en harmonieën speelt in combinatie met chorus en delay, krijgt u bovendien klanken met een schitterende galm.

ROCK RIFF (CONCERT 810)

CUBE-60XL BASS

CUBE-120XL BASS

Dit is een drive-geluid met een extreme verrorming waardoor dit geschikt is voor moderne rock.
Zet de [TREBLE]-regelaar Lichtjes hoger om de scherpte van het aanslaggeluid te versterken.
Als u de [SHAPE]-schakelaar inschakelt, worden de lage tonen versterkt en verkrijgt u een vet en krachtig geluid.
Als u bovendien de [MIDDLE]-regelaar of de [HIGH-MID]-regelaar hoger zet, verkrijgt u een diep verrormd geluid dat toch veel definitie behoudt, zichs wonneer u in een groep speelt.

MELLOW COMP (FLIP TOP)

CUBE-60XL BASS

CUBE-120XL BASS

Dit is een zoet geluid dat geschikt is voor het tokkelen met de vingers.
Door een diepe compressie toe te passen en een beetje galm toe te voegen, verkrijgt u een geluid met een goede sustain.
En als u chorus toepast wanneru umelodieen speelt, verkrijgt u een geluid met veel presence.
Als u een jazzgeluid wilt make nat warm en vloeendi, schakelt u de [SHAPE]-schakelaar in en zet u de [TREBLE]-regelaar lager zodat het aanslaggeluid Niet storend worden.

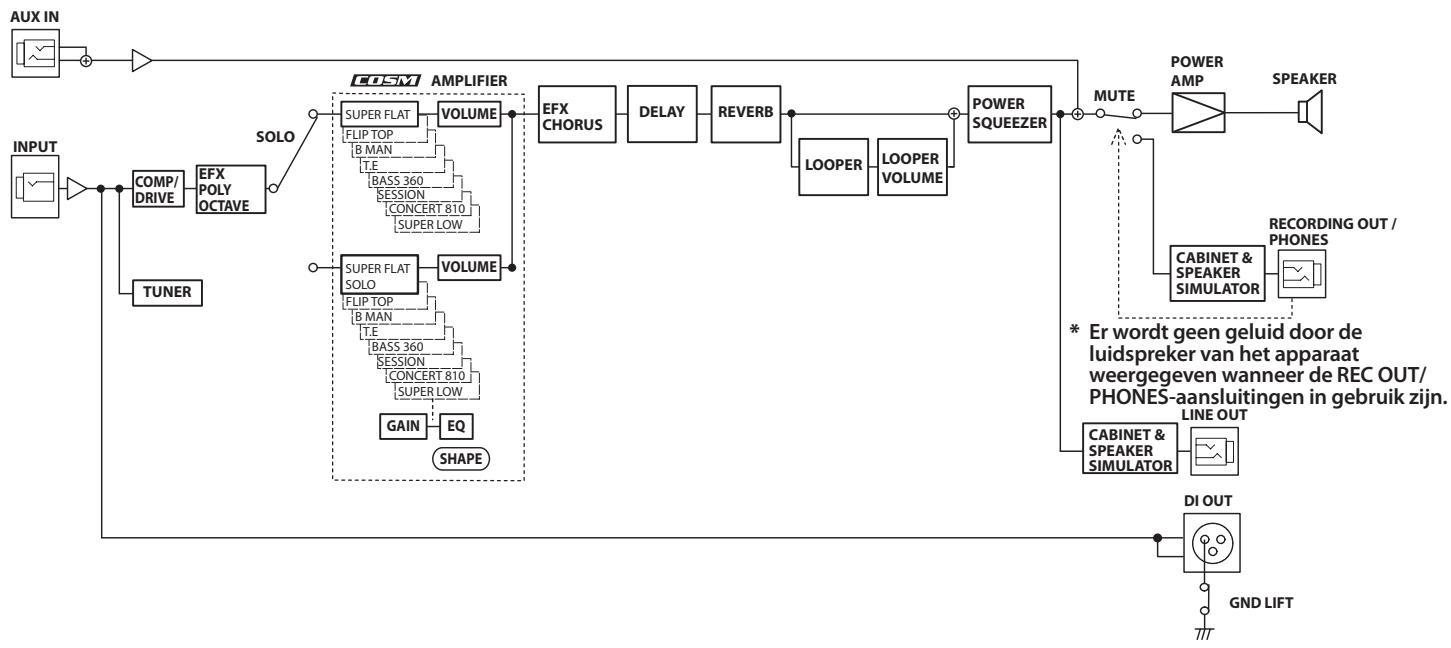

CUBE-60XL BASS-blokdiagram

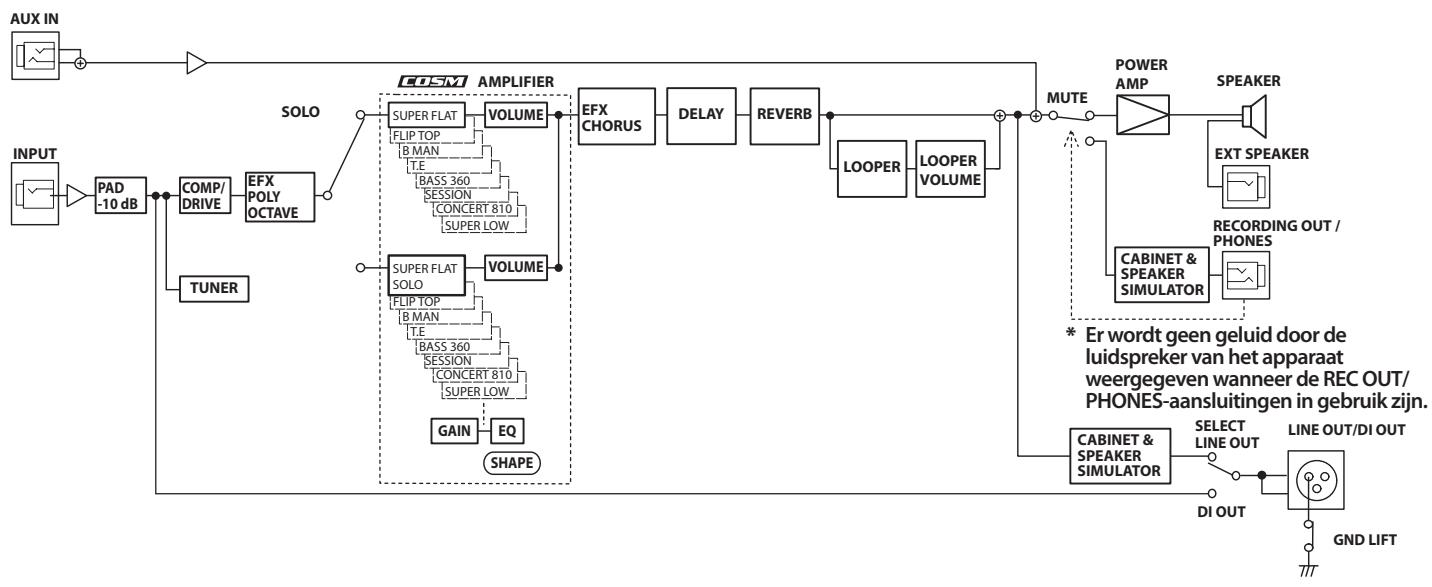

CUBE-120XL BASS-blokdiagram

• 0 dBu = 0,775 Vrms
• Met het oog op productverbetering hunnen de specificaties en/of het uitzicht van dit toestel worden gewijzigd zonder voorafgaande kennisgeving.

Roland

Information

Dit symbolism geeft aan dat in landen van de EU dit product gescheken en huishoudelijk afval moet worden aangeboden, zoals bepaald per gemeente of regio. Producten die van dit symbolijk voorzien, mooten Niet samen met huishoudelijk afval worden verwijderd.
