CUBE-80X - Amplificateur de guitare ROLAND - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Amplificateur de guitare électrique
Caractéristiques techniques principales	Modèle Cube-80X, technologie COSM, 80 watts de puissance, haut-parleur de 12 pouces
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	Dimensions : 48 x 26 x 38 cm
Poids	Environ 10 kg
Compatibilités	Compatible avec les pédales d'effets et les appareils externes via les entrées auxiliaires
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	100-240V
Puissance	80 watts
Fonctions principales	Modélisation d'amplificateur, effets intégrés, enregistrement direct via USB
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente Roland
Sécurité	Utiliser uniquement avec l'alimentation fournie, éviter l'exposition à l'eau
Informations générales utiles	Idéal pour les guitaristes débutants et avancés, polyvalent pour différents styles musicaux

FOIRE AUX QUESTIONS - CUBE-80X ROLAND

Comment puis-je résoudre un problème de son faible sur le ROLAND CUBE-80X ?

Vérifiez d'abord le niveau de volume sur l'amplificateur et assurez-vous que le contrôle de tonalité n'est pas trop bas. Vérifiez également que les câbles et les connexions sont en bon état et correctement branchés.

Que faire si mon ROLAND CUBE-80X ne s'allume pas ?

Assurez-vous que l'amplificateur est correctement branché à une source d'alimentation fonctionnelle. Vérifiez le fusible de l'appareil et remplacez-le si nécessaire.

Comment réinitialiser les paramètres d'usine du ROLAND CUBE-80X ?

Pour réinitialiser les paramètres d'usine, éteignez l'amplificateur, puis maintenez enfoncé le bouton 'Memory' tout en le rallumant. Relâchez le bouton une fois que l'écran affiche le message de réinitialisation.

Pourquoi la fonction de modulation ne fonctionne-t-elle pas sur mon ROLAND CUBE-80X ?

Vérifiez que l'effet de modulation est activé et que les paramètres ne sont pas réglés sur zéro. Assurez-vous également que vous utilisez un instrument compatible.

Comment connecter mon ROLAND CUBE-80X à un ordinateur ?

Utilisez un câble USB pour connecter le ROLAND CUBE-80X à votre ordinateur. Assurez-vous d'avoir installé les pilotes nécessaires pour que l'ordinateur reconnaisse l'amplificateur.

Que faire si je rencontre des bruits de fond ou des interférences ?

Vérifiez les connexions des câbles pour vous assurer qu'ils sont bien branchés et en bon état. Éloignez l'amplificateur des autres appareils électroniques pour réduire les interférences.

Comment puis-je changer le type de son ou de tonalité sur le ROLAND CUBE-80X ?

Utilisez les boutons de sélection de canal et de tonalité pour naviguer entre les différents presets et ajuster les paramètres selon vos préférences.

Mon ROLAND CUBE-80X émet des sons étranges ou des bruits parasites, que faire ?

Assurez-vous que tous les câbles sont correctement connectés et en bon état. Essayez de débrancher tous les accessoires pour identifier la source du problème, puis rebranchez-les un par un.

Est-il possible d'utiliser des piles avec le ROLAND CUBE-80X ?

Oui, le ROLAND CUBE-80X peut être alimenté par des piles, mais assurez-vous d'utiliser les piles recommandées et de les remplacer lorsque leur niveau est faible.

MODE D'EMPLOI CUBE-80X ROLAND

Avant d'utiliser cet appareil, veuillez lire attentivement les sections intitulées « IMPORTANT SAFETY INSTRUCTIONS » (p. 2) et « REMARQUES IMPORTANTES » (p. 4). Ces sections fournissent des informations importantes relatives au bon fonctionnement de l'appareil. En outre, pour être sûr d'avoir bien intégré chacune des fonctionnalités fournies par votre appareil, il est nécessaire de lire le mode d'emploi dans son intégralité. Vous devez conserver ce manuel à portée de main afin de pouvoir vous y reporter au besoin.

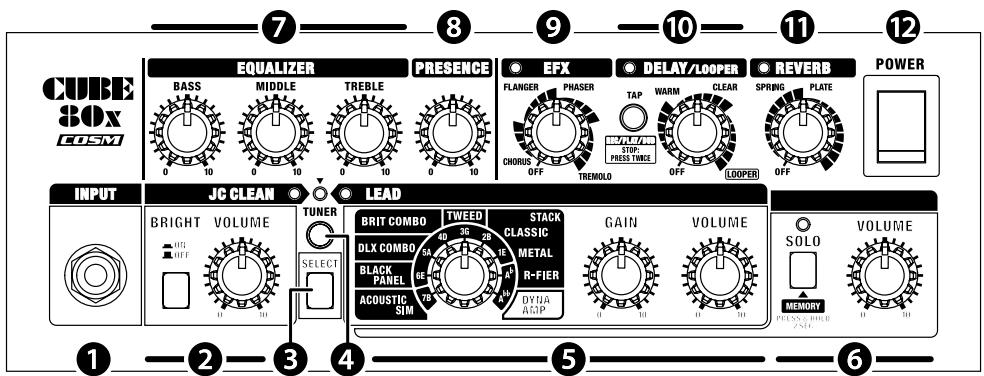

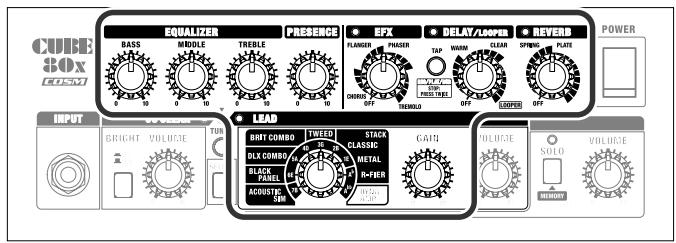

Panneau de contrôle

1 Entrée INPUT 6 2 Canal JC CLEAN 6 3 Commutateur SELECT 6 4 Commutateur TUNER 6 Θ Canal LEAD 7 6 Fonction SOLO 8 7 EQUALIZER 8 Bouton PRESENCE 8 9 Bouton EFX (Effets) 8 10 Bouton DELAY/LOOPER 9 1 Bouton REVERB 9 12 Interrupteur POWER 10

Sommaire

Fonctions principales 5 Panneau arrière 11 Utilisation de la fonction SOLO 16 Utilisation de la fonction LOOPER 17 Utilisation de la fonction TUNER 19 Exemples de réglages 20 Caractéristiques techniques 23 Schéma synoptique 23

Consignes a respecter pour EVITER tout RISQUE d'électrocution, d'incendie et de blessure

À propos des messages de type AVERTISSEMENT et ATTENTION

▲ AVERTISSEMENT	Utilisé pour les instructions destinées à prévenir les utilisateurs du danger de mort ou du risque de blessure sérieuse en cas d'utilisation incorrecte de l'appareil.
▲ ATTENTION	Utilisé pour les instructions destinées à prévenir les utilisateurs du risque de blessure ou de dommages matériels en cas d'utilisation incorrecte de l'appareil. * Les dommages matériels font ↔reference aux dommages ou autres effets advers qu'surviennent par rapport au cadre d'habitation et à son environnement, ainsi qu'aux animaux familiers ou de compagnie.

A	Le symbole △attire l'attention de l'utilisateur sur des instructions ou des averrissements importants. La signification du symbole est déterminée par l'image représentée dans le triangle. Ainsi, le symbole à gauche est utilisé pour des précautions, des averrissements ou des alertes typiques concernant des dangers.
B	Le symbole △attire l'attention des utilisateurs sur des éléments interdits. L'action à ne pas effectuer est indiquée par l'image représentée dans le cercle. Ainsi, le symbole à gauche indique que l'appareil ne doit jamais être désassemblé.
C	Le symbole △attire l'attention des utilisateurs sur des actions à effectuer. L'action spécifique à effectuer est indiquée par l'image représentée dans le cercle. Ainsi, le symbole à gauche indique que le cordon d'alimentation doit être débranché de la prise.

Averagement

• Branchez la prise de cet appareil à une prise secteur mise à la terre.

• N'ouvre pas l'appareil et n'effectuez aucune modification à l'intérieur.

• N'essayez pas de réparer l'appareil ou d'en remplaçer des pièces (sauf si le présent manuel fournit des instructions spécifiques dans ce sens). Pour toute opération de maintenance, prenez contact avec votre revendeur, avec le centre de maintenance Roland le plus proche, ou avec un distributeur Roland/agréé (voir la page Information).

• N'installez jamais l'appareil dans l'un des emplacements suivants.

• exposé à des températures élevées (par exemple, emplacement exposé à la lumière directe du soleil dans un véhicule fermé, près d'un conduit chauffé, ou sur un dispositif générateur de chaleur);
• embué (par exemple, salle de bains, cabinets de toilettes, sur sols mouillés) ; exposé à la vapeur ou à la fumée ; exposé au sel ; humide ; exposé à la pluie ; poussiéreux ou sableux ;
• soumis à de fortes vibrations et secousses.

Assurez-vous que l'appareil est toujours placé sur une surface plane et qu'il est stable. Ne placez jamais l'appareil sur un support susceptible d'osciller ou sur des surfaces inclinées.

• L'appareil doit être branché à une prise de courant uniquement du type décrit dans les instructions d'utilisation ou comme il est indiqué sur sa face arrière.

• Ne tordez ni ne pliez le cordon d'alimentation de manière excessive, et ne placez pas d'objets lourds dessus. Ce faisant, vous risqueriez d'endommager le cordon et de provoquer de graves dommages ou des courts-circuits. Les cordons endommagés doivent être un risque d'incendie et d'électrocution.

Utilisé seul ou en association avec un amplificateur et des casques stéréo ou des haut-parleurs, cet appareil peut produire des niveaux sonores susceptibles d'entraîner une perte auditive définitive. Ne travaillez pas pendant longtemps à un niveau de volume élevé, ou à un niveau inconfortable. Si vous constatez une perte auditive ou des bourdonnements d'oreille, vous devez immédiatement cesser d'utiliser l'appareil et consulter un audiologiste.

• Ne laissez aucun objet (matières inflammables, pièces, des pins, par exemple) ni aucun liquide quel qu'il soit (eau, boissons, etc.) s'introduire dans l'appareil.

• Dans les environnements avec de jeunes enfants, la présence d'un adulte est nécessaire pour exercer une surveillance jusqu'à ce que l'enfant soit capable de respecter toutes les règles essentielles à une utilisation sans risque de l'appareil.

• Protégez l'appareil des forts impacts. (Ne le laissez pas tomber.)

Avertissement

• Mettez immédiatement l'appareil hors tension, débranchez é (voir la page Information), dans les situations suivantes:
• le cordon d'alimentation ou la prise est endommagée;
• en cas de fumée ou d'odeur inhabituelle; des objets ou du liquide se sont introduits dans l'appareil;
• l'appareil a été exposé à la pluie (ou s'est embué de chaque autre façon);
• Si l'appareil ne semble pas fonctionner normalement ou si vous notez une modification notable des performances.

L'appareil émet un peu de chaleur en cours de fonctionnement. N'utilisez pas l'appareil dans un endroit où l'espace environnant est inférieur à la description ci-dessous.

• Ne forcez pas sur le cordon d'alimentation de l'appareil afin de partager une prise murale avec un nombre déraisonnable d'appareils supplémentaires. Soyez particulièrement vigilant lorsque vous utilisez des cordons prolongateurs : la puissance totale utilisée par l'ensemble des appareils reliés à la prise murale du cordon prolongateur ne doit jamais dépasser la puissance nominale (watts/ampères) du cordon prolongateur. Des charges excessives peuvent provoquer un réchauffement de l'isolement du cordon et parfois même sa fonte.

• Avant d'utiliser l'appareil dans un pays étranger, prenez contact avec votre revendeur, avec le centre de service Roland le plus proche, ou avec un distributeur Roland/agréé (voir la page Information).

• Ne placez aucun récipient contenant du liquide (par exemple, un vase) sur cet appareil. Évitez également d'utiliser des insecticides, des parfums, de l'alcool, du vernis à ongles, des aérosols, etc., près de l'appareil. Essuyez immédiatement tout liquide répandu sur l'appareil à l'aide d'un chiffon doux et sec.

Attention

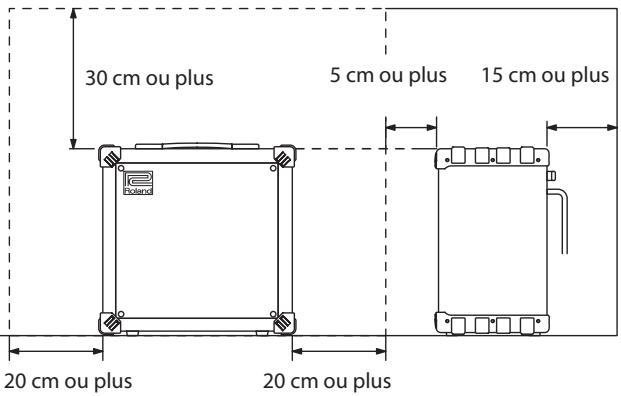

• L'appareil doit être positionné de façon à être suffisamment ventilé.

Veillez à toujours tenir la prise du cordon d'alimentation pour le brancher à une prise murale ou l'en débrancher.

• Vous devez débrancher le cordon d'alimentation et le nettoyer à l'aide d'un chiffon sec afin de débarrasser les broches de toute la poussière et d'autres dépôts accumulés. Débranchez également la prise de courant de la prise murale chaque fois que l'appareil n'est pas utilisé pendant une longue période. L'accumulation de poussière entre la prise de courant et la prise murale peut entraîner une faible isolation et provoquer un incendie.

• Essayez d’éviter que les cordons et les câbles ne s’entremêlent. Les cordons et les câbles doivent également être placés hors de portée des enfants.

• Ne montez jamais sur l'appareil et ne déposez jamais d'objets lourds dessus.

• Ne manipulez jamais le cordon d'alimentation ou sa prise avec les mains mouillées lorsque vous branchez l'appareil à une prise murale ou l'en débranchez.

• Avant de déplacer l'appareil, débranchez-le de la prise murale et débranchez les cordons des appareils externes qui y sont connectés.

• Avant de nettoyer l'appareil, mettez-le hors tension et débranchez le cordon d'alimentation de la prise murale.

• Chaque fois qu'il y a un risque de foudre dans votre zone, débranchez le cordon d'alimentation de la prise murale.

• Ne retirez en aucun cas la grille du haut-parleur ni celui-ci. Le haut-parleur ne peut pas être remplacé par l'utilisateur. Des risques d'électrocution sont possibles en ouvrant le coffre de l'appareil.

Alimentation électrique

• Ne branchez pas cet appareil sur une prise électrique déjà utilisée par un appareil électrique contrôlé par un onduleur (par exemple, un réfrigerateur, un lave-linge, un four micro-ondes ou un climatiseur) ou qui comporte un moteur. Selon le mode d'utilisation de l'appareil électrique, le bruit induit peut provoquer un dysfonctionnement de l'appareil ou produire un bruit audible. Si pour des raisons pratiques, vous ne pouvez pas utiliser une prise électrique distincte, branchez un filtre de bruit induit entre cet appareil et la prise électrique.
• Avant de connecter cet appareil à d'autres appareils, mettez tous les appareils hors tension. Cela vous permettra d'éviter tout dysfonctionnement et/ou dommage des haut-parleurs ou d'autres appareils.
• Même si les témoins et l'interrupteur d'alimentation sont éteints, cela ne signifie pas que l'appareil est complètement déconnecté de la source d'alimentation électrique. Si vous devez débrancher l'appareil, éteignez l'interrupteur d'alimentation POWER, puis débranchez le cordon d'alimentation de la prise de courant. Pour cette raison, la prise de courant à laquelle vous souhaitez brancher l'appareil doit être facile d'accès.

Emplacement

Lorsque l'appareil est utilisé à proximité d'amplificateurs de puissance (ou de tout autre équipement contenant d'importantes transformateurs de puissance), un bourdonnement peut être émis. Pour contourner ce problème, modifier l'orientation de l'appareil, ou éloignez-le de la source d'interférence. - Cet appareil peut interférer avec la réception radio et télévision. N'utilisez pas cet appareil à proximité de tels récepteurs. - Il peut y avoir production de bruit si des appareils de communication sans fil (par exemple, des téléphones portables) sont utilisés à proximité de l'appareil. Ce bruit peut se produire lors de la réception ou de l'émission d'un appel, ou encore pendant une conversation. Si vous rencontrez ces problèmes, vous devez soit déplacer les appareils sans fil concernés à une plus grande distance de l'appareil, soit les éteindre. - N'exposez pas l'appareil à la lumière directe du soleil, ne le placez pas à proximité d'appareils qui émettent de la chaleur, ne le laissez pas à l'intérieur d'un véhicule fermé et ne le soumettez pas de quelque manière que ce soit à des températures élevées. Veillez également à ce que la lumière d'appareils d'éclairage, souvent proches de l'appareil (par exemple une lumière de piano), ou de projecteurs puissants, ne soit pas toujours dirigée sur une même zone de l'appareil pendant une longue période. Une chaleur excessive peut déformer ou décolorer l'appareil. - En cas de déplacement d'un endroit vers un autre où la température et/ou l'humidité sont très différents, des gouttelettes d'eau (de la condensation) peuvent se former à l'intérieur de l'appareil. L'appareil peut alors présenter des dysfonctionnements ou des dommages si vous essayez de l'utiliser dans ces conditions. Par conséquent, avant d'utiliser l'appareil, vous devez le laisser reposer pendant quelques heures, jusqu'à ce que la condensation soit complètement évaporée. Veillez à ce que des objets en caoutchouc, en vinyle ou d'une matière similaire ne restent pas sur l'appareil pendant une longue période. De tels objets peuvent décolorer ou endommager le revêtement de l'appareil. - Ne collez : aucun autocollant, décalcomanie ou autre sur cet appareil. Le revêtement extérieur de l'appareil risque d'être endommagé lorsque vous les décollez.

• Suivant la matière et la température de la surface sur laquelle vous placez l'appareil, il est possible que les pieds en caoutchouc se décolorent ou détériorent la surface.

Pour éviter cela, vous pouvez disposer un bout de feuille ou de chiffon sous les pieds en caoutchouc. Ce faisant, assurez-vous que l'appareil ne risque pas de glisser ou d'être déplacé accidentellement.

Entretien

Pour le nettoyage quotidien de l'appareil, utilisez un chiffon doux et sec ou un chiffon légèrement imbibé d'eau. Pour retirer les saletés tenaces, utilisez un chiffon imbibé de détergent doux et non abrasif. Essuyez ensuite en profondeur l'appareil à l'aide d'un chiffon doux et sec. - N'utilisez jamais d'essence à nettoyer, de diluants, d'alcool ou de solvants de quelque sorte que ce soit, afin d'éviter tout risque de décoloration et/ou de déformation. - Gardez à l'esprit que les réglages manuels ou les réglages de la fonction SOLO sauvegardés dans la mémoire de l'appareil peuvent être perdus lorsque ce dernier est envoyé en révision. Vous devez systématiquement recopier vos données importantes sur une feuille de papier. Roland décline toute responsabilité relative à la récupération de données perdues.

Précautions supplémentaires

• Gardez à l’esprit que les réglages manuels ou les réglages de la fonction SOLO sauvegardés dans la mémoire de l’appareil peuvent être définitivement perdus en cas de dysfonctionnement ou de mauvaise utilisation de l’appareil. Pour vous protéger contre tout risque de perte de données importantes, nous vous recommandons de recopier sur une feuille de papier les données importantes que vous avez sauvegardées dans la mémoire de l’appareil. Roland Corporation décline toute responsabilité relative à la récupération de réglages perdus, qu’ils soient manuels ou sauvegardés dans la mémoire de l’appareil à l’aide de la fonction SOLO.
• Manipulez avec précaution les boutons, curseurs ou autres contrôleurs de l'appareil, ainsi que les prises et les connecteurs. Une manipulation un peu brutale peut entraîner des dysfonctionnements.
• Lors du branchement/débranchement de tous les câbles, saisissez le connecteur et ne tirez jamais sur le câble. Vous évitez ainsi les courts-circuits ou une détérioration des éléments internes du câble. L'appareil émet un peu de chaleur en cours de fonctionnement. Pour éviter de déranger vos voisins, essayez de maintenir le volume de l'appareil à des niveaux raisonnables. Vous pouvez également utiliser un casque d'écoute afin de ne pas déranger votre entourage (en particulier à une heure tardive).
• Lorsque vous devez transporter l'appareil, utilisez si possible l'emballage d'origine (y compris ses rembourrages). Sinon, utilisez un emballage équivalent.
• Certains câbles de connexion contiennent des résistances. N'utilisez pas de câbles qui comportent des résistances pour la connexion de cet appareil. Avec ce type de câble, le niveau sonore peut être extrêmement faible, voire inaudible. Pour plus d'informations sur les spécifications de câble, prenez contact avec le fabricant du câble.
• N'insérez pas votre main, vos doigts, etc., dans les ouvertures à l'arrière de l'appareil. Surtout si l'appareil doit être utilisé dans des environnement
• Amplificateur de guitare à haute performances doté d'un haut-parleur de 30 cm (12 pouces) et d'une puissance nominale de 80 watts.
• Possibilité de permuter entre deux canaux : JC CLEAN et LEAD

Possibilité d'utiliser un commutateur au pied (FS-6, FS-5U ou FS-5L BOSS en option).

Dix types d'amplificateurs COSM (p. 6, p. 7)

Un total de dix amplificateurs COSM sont intégrés, notamment un amplificateur à son clair pour le canal JC CLEAN, ainsi que des modélisations dédiées aux acoustiques, au son Crunch ou à très haut gain, et au Dyna Amp d'origine pour le canal LEAD.

Le Dyna Amp vous permet d'obtenir des changements de timbres sans précédent et de nouveaux degrés d’expressivité en variant la dynamique de votre style de jeu.

COSM (Composite Object Sound Modeling) est la technologie de modélisation propriété de Roland qui analyse l'influence de certains éléments sur le son, par exemple les circuits électroniques, la structure et les matériaux utilisés, et combine ces éléments pour reconstituer le son voulu.

• Fonction SOLO (p. 8, p. 16)

Cette fonction vous permet de mémoriser et de rappeler des réglages de son que vous créez avec le canal LEAD, notamment le type d'amplificateur, le niveau de gain, les réglages de l'égaliseur et les effets utilisés. Vous pouvez également piloter ces réglages à l'aide d'un commutateur au pied (FS-6, FS-5U ou FS-5L BOSS en option) et les activer au moment opportun sur scène.

• Fonction LOOPER (p. 9, p. 17)

Cette fonction vous permet d'enregistrer, de répéter et d'overdubber une phrase que vous jouez pour créer un thème en boucle sur lequel vous pourrez jouer des parties de guitare.

Vous pouvez également piloter cette fonction à l'aide d'un commutateur au pied (FS-6, FS-5U ou FS-5L BOSS en option).

• Le temps d'enregistrement maximum est d'environ 40 secondes.
• Fonction d'accordeur (p. 6, p. 19)

Un accordeur facile à utiliser est intégré. Cette fonction permet même l'accordage altéré (un demi ton plus bas) et l'accordage de guitares à sept cordes.

L'accordage chromatique est également possible.

• Fonctions DELAY et REVERB indépendantes (p. 9)

L'appareil est équipé d'un bouton DELAY et d'un bouton REVERB. Ces boutons vous permettent de régler indépendamment le Delay et la Reverb.

• Délai réglable à l'aide du commutateur TAP

Vous pouvez également entrer un delay court (30 à 90 ms) en exerçant une longue pression sur le commutateur TAP.

Modélisation de réverbération à ressort

La technologie de modélisation reproduit avec fidélité l'effet de réverbération à ressort.

• Quatre types d'effet utilisables (p. 8)

Quatre types d'effet, chorus, flanger, phaser et tremolo, sont intégrés, tous activables à l'aide d'un seul contrôle.

• Sortie RECORDING OUT (p. 15)

L'appareil compte une sortie RECORDING OUT pour brancher un appareil d'enregistrement. Vous pouvez également brancher un casque sur cette sortie.

Vous pouvez brancher à cette entrée un lecteur MP3 ou de CD pour vous accompagner pendant que vous jouez.

1 Entrée INPUT

Branchez votre guitare sur cette entrée.

Ce canal modélise l'amplificateur Roland JC-120.

Le son de cet amplificateur est parfait dans toute la plage des aigus.

Cet amplificateur est idéal pour créer des sonorités en lui associant un dispositif à plusieurs effets.

Commutateur BRIGHT

Rend les moyennes et hautes fréquences plus éclatantes, pour un timbre plus net.

Bouton volume

Permet de régler le niveau du volume du canal JC CLEAN. Cette fonction classique de l'appareil permet de produire un son crunch puissant à des niveaux de volume proches du maximum.

3 Commutateur SELECT

Permet de permuter entre les canaux JC CLEAN et LEAD.

Le témoin indique quel canal est sélectionné.

Vous pouvez également basculer sur la fonction solo en utilisant ce commutateur conjointement avec le commutateur SOLO.

Pour plus d'informations, reportez-vous à la section « Utilisation de la fonction SOLO » (p. 16).

Vous pouvez également utiliser un commutateur au pied pour passer d'un canal à l'autre (pédales BOSS FS-5U, FS-5L ou FS-6 en option).

4 Commutateur TUNER

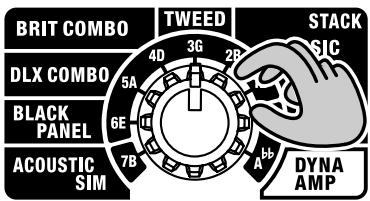

Utilisez ce commutateur pour accorder votre guitare. Pour activer l'accordage, allumez le commutateur et son témoin devient rouge.

Pour plus d'informations sur l'utilisation de l'accordeur, reportez-vous à la section (« Utilisation de la fonction TUNER » (p. 19)).

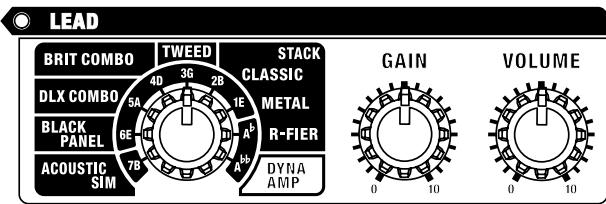

Vous avez le choix entre neuf types d'amplificateur COSM.

Type	Description
ACOUSTIC SIM	Il s'agit d'un type d'amplificateur original comportant un Simulator acoustique. Il transforme les sons de votre guitare électrique en un son de guitare acoustique clair et raffiné. Les mêleurs résultats seront obtenus avec un micro à simple bobinage en position avant. Si vous utilisez des micros à double bobinage, réduisez légèrement le réglage des boutons BASS et MIDDLE de l'égaliser.
BLACK PANEL	Conçu sur le modele du Fender Twin Reverb classeque. Il est utilisé dans de nombreux styles musicaux (country, blues, jazz, rock). Il offre une richesse de graves et une clarté des aigus.
DLX COMBO	Conçu sur le modele du Fender Deluxe Reverb classeque. Cet amplificateur peut être utilisé dans de nombreux styles musicaux, surf, blues, country, jazz, soul et hard rock. Il offre un son clair et net et un son sature puissant à des volumes elevés.
BRIT COMBO	Conçu sur le modele du Vox AC-30TB. Il s'agit de l'amplificateur rock qui est à l'origine du son de Liverpool des années 1960. Il produit une large gamme de sons clairs à saturés.
TWEED	Conçu sur le modele du Fender Tweed Bassman 4x10" Combo vintage. Il produit un son clair dans les fréquences moyennes et hautes avec des graves épais. Ses tonalités crunch et sa distorsion soutenue l'ontrendu populaire parmi les guitaristes de blues et de rock.
CLASSIC STACK	Cet amplificateur est conçu à partir des fonctions d'un ampli Marshall JMP 1987. Largement utilisé dans le hard rock des années 1970, c'est l'amplificateur idéal pour le son de guitare « top rock ».

Type	Description
METAL STACK	Cet amplificateur est donc sur le modèle du Peavey EVH 5150. Il s'agit d'un type d'amplificateur à très haut gain. Il peut générer un effet de distorsion et de sustain soutenu même à faible volume.
R-FIER STACK	Cet amplificateur à très haut gain est donc sur le modèle du Mesa/Boogie Rectifier. Cet amplificateur à très haut gain est capable de produit une multitude de sons (slash metal, grunge, lead, etc.).
DYNA AMP	Il s'agit d'un amplificateur original qui vous permet d'obtenir des changements de son sans précédent en fonction de la dynamique de votre jeu. En caressant les cordes vous obtendrez un son clair transparent et en les attaquant plus vigoureusement vous obtendrez un son distordu à haut gain. La distorsion du son change en fonction de la force avec laquelle vous attaquez les cordes, votrepalette d'expressions ne connait ainsi plus de limites. * Réglez le bouton GAIN sur la position optimale pour un maximum d'efficacité. Placez le curseur du bouton au centre. Puis, augmentez le niveau du GAIN en fonction du son que vous pouze Obtir, un son clair si vous caressesz les cordes et une distorsion importante si vous les attaquez vigoureusement.

• Les noms de produit mentionnés dans ce document sont des marques ou des marques déposées appartenant à leurs propriétaires respectifs et ne sont pas liés à Roland Corporation. Dans ce manuel, ces noms permettent de déscrire le plus efficacement possible les sons simulés à l'aide de la technologie COSM.

Bouton GAIN

Permet de régler le niveau de distorsion pour le canal LEAD.

Bouton volume

Permet de régler le niveau du volume pour le canal LEAD.

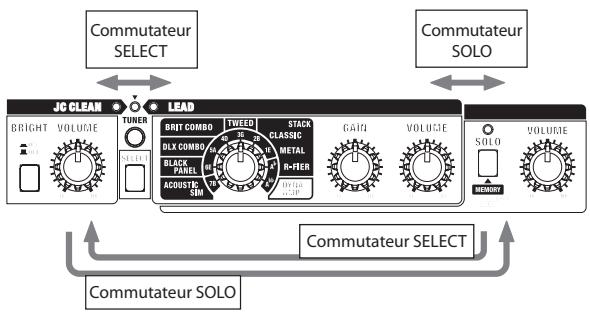

Cette fonction vous permet de mémoriser les réglages de son que vous créez avec le canal LEAD (le type d'amplificateur, le niveau de gain, les réglages sur l'égaliseur et les effets à utiliser) et de les rappeler ultérieurement.

Sur cet appareil, cette fonction est appelée « SOLO »

La fonction SOLO est pratique dans les situations suivantes :

• Lorsque vous utilisez le canal LEAD et que vous voulez changer simultanément de type d'amplificateur et d'effet.
• Lorsque vous utilisez le canal LEAD et que vous voulez changer simultanément de réglage du son et de niveau du volume.
• Il n'est pas possible de stocker les réglages du canal JC CLEAN en mémoire.

Commutateur SOLO

Permet de mémoriser les réglages et de les rappeler.

Bouton volume (SOLO)

Permet de changer le niveau du volume des réglages rappelés. * Pour plus d'informations sur l'utilisation de la fonction SOLO, reportez-vous à la section « Utilisation de la fonction SOLO » (p. 16).

Bouton	Description
Bouton BASS	Permet de régler le niveau des basses fréquences.
Bouton MIDDLE	Permet de régler le niveau des moyennes fréquences.
Bouton TREBLE	Permet de régler le niveau des hautes fréquences.

• Lorsque le commutateur Type du canal LEAD est réglé sur BLACK PANEL, DLX COMBO ou TWEED et que les boutons BASS, MIDDLE et TREBLE sont réglés sur 0 (zéro) aucun son n'est émis.

Bouton presence

Permet de donner aux moyennes et hautes fréquences une tonalité plus lustrée. Surtout lorsque vous voulez produire un son plus aérien et ouvert.

Bouton EFX (effets)

Vous pouvez régler l'intensité de quatre types d'effet, chorus, flanger, phaser et tremolo en changeant la position de ce bouton.

Le témoin s'allume et s'éteint lorsque cette fonction est activée et désactivée. Vous

pouvez également activer et désactiver cette fonction à l'aide d'un commutateur au pied en option.

• Le niveau des effets CHORUS, FLANGER, PHASER et TREMOLO sur le panneau de contrôle est indiqué à titre de référence. Réglez l'effet que vous pouvez obtenir à l'oreille.

Position du bou-ton	Description
CHORUS	Permet d'ajouter un son finement désaccordé au son d'origine pour créé un son de plus grande ampleur.
FLANGER	Permet de creator un effet produitant une sensation de rotation du son.
PHASER	Permet de creator un effet ajustant au son d'origine un signal déphasé, produitant une sensation sonore de tourbillon.
TREMODO	Cet effet produit des changements cycliques du niveau de volume.

Bouton delay/looper

Ce bouton vous permet de permuter entre deux types de delay ou de sélectionner la fonction LOOPER.

Positionnez le bouton sur WARM ou CLEAR pour produire un effet de delay. Tournez le bouton pour régler le volume de cet effet.

Le témoin s'allume et s'éteint lorsque le delay est activé et désactivé.

Vous pouvez également activer et désactiver le delay à l'aide d'un commutateur au pied disponible séparément.

Positionnez le bouton sur LOOPER pour sélectionner la fonction LOOPER. Tournez le bouton pour régler le volume de la lecture.

Le témoign s'allume lorsque la fonction LOOPER est activée. Le témoign clignote lorsqu'un commutateur au pied est utilisé pour suspendre la diffusion (fonction MUTE) de la fonction LOOPER.

Position du bouton	Fonction	Description
WARM	Delay	Delay en feedback avec la chaleur du son analogue. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le son de l'effet.
CLEAR		Il s'agit de delay avec une ou deux répétitions. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le son de l'effet.
LOOPER	Looper	Permet d'activer le mode de lecture en boucle. Tournez le bouton pour régler le volume de la lecture. Pour plus d'informations, reportez-vous à la section « Utilisation de la fonction LOOPER » (p. 17).

• Le niveau des effets WARM, CLEAR, et LOOPER est indiqué à titre de référence. Ajustez à l'oreille les paramètres selon l'effet que vous pouvez obtenir.
• Lorsque le bouton est positionné sur LOOPER, aucun effet de delay n'est appliqué. Pour utiliser simultanément la fonction LOOPER et l'effet de delay, reportez-vous à la section « Utilisation simultanée de la fonction LOOPER et de l'effet DELAY » (p. 18).

Commutateur TAP

Lorsque le bouton est positionné sur WARM ou CLEAR, utilisez ce commutateur pour régler la durée de l'effet de delay. Lorsque le bouton est positionné sur LOOPER, ce commutateur permet de sélectionner l'enregistrement, la lecture et l'overdubbing.

Position du bouton	Fonction	Opération
WARM, CLEAR	Permet de régler la durée du delay.	Delay de 90 ms ou plus Appuyer deux fois sur le commutateur permet de définir un effet de delay dont la durée est égale à l'intervalle entre chaque pression. Vous pouvez définir un effet de delay d'une durée de 2 000 ms lorsque le bouton est positionné sur WARM ou de 1 000 ms lorsque le bouton est positionné sur CLEAR. Delay de 90 à 30 ms En maintainant,enforcé le commutateur TAP pendant une seconde ou plus vous pouze changer graduallement la durée du delay, par exemple de 30 à 90 ms, en fonction de la durée de la pression exercée sur le commutateur (quatre degrés sont possibles : 30 ms, 50 ms, 70 ms et 90 ms).
LOOPER	Démarre et arrêté l'enregistrement et la lecture d'une phrase avec la fonction Looper.	Reportez-vous à la section « Utilisation simultanée de la fonction LOOPER et de l'effect DELAY » (p. 18).

Bouton REVERB

Vous pouvez permuter entre deux types de Reverb en changeant la position du bouton. Tournez le bouton pour régler l'intensité de l'effet.

Le témoin s'allume et s'éteint lorsque la Reverb est activée et désactivée. Vous pouvez également activer et désactiver la Reverb à l'aide d'un commutateur au pied disponible séparément.

REVERB

Position du bouton	Description
SPRING	Modélisation d'une Reverb à ressort. Cet effet produit les réverbérations caractéristiques d'un ressort. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter progressivement l'intensité de l'effet.
PLATE	Modélisation d'une Reverb à plaque. Ce type de réverbération produit un effet de sustain dans les aigus. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter progressivement l'intensité de l'effet.

12 Interrupteur POWER

Mettez sous tension ou hors tension.

• ez de provoquer des dysfonctionnements et/ou des dommages aux haut-parleurs et aux autres appareils.
• Assurez-vous que tous les boutons de volume de cet appareil et des appareils qui y sont reliés sont sur la position 0.
• Mettez sous tension tous les appareils connectés aux entrées INPUT et AUX IN de l'appareil.
• Mettez l'appareil sous tension.
• Veillez à toujours réduire le volume au minimum avant de mettre l'appareil sous tension. Même si le volume est réglé ctionnement.
• Cet apparéil est équipé d'un circuit de protection. Un bref intervalle (quelques secondes) est nécessaire à la mise sous tension avant que l' apparéil ne puisse fonctionner normalement.
• Réglez le volume des appareils.
• Avant de couper l'alimentation, baissez le volume de tous vos appare
• Si vous devez débrancher l'appareil, éteignez le l'interrupteur d'alimentation POWER, puis débranchez le cordon d'alimentation de la prise de courant. Reportez-vous à la section « Alimentation électrique » (p. 4).

Panneau arrêté

* Pour éviter tout dysfonctionnement et/ou dommage sur les enceintes ou d'autres appareils, baissez toujours le volume et mettez tous les appareils hors tension avant tout branchement.

Commutateur FOOT SW type

Des commutateurs au pied de type fugitif ou verrouillé (latch) peuvent être indifféremment utilisés avec cet appareil.

En revanche, branchez uniquement un commutateur au pied fugitif tel que le BOSS FS-5U à l'entrée TAP/REC/PLAY/DUB. Un commutateur au pied de type latch risquerait de ne pas fonctionner correctement.

• Le commutateur au pied est vendu séparément.
• Le commutateur BOSS FS-6 peut fonctionner comme commutateur de type fugitif ou latch.

Type fugitif:

Ce type de commutateur reste activé (ou désactivé) lorsqu'il est enfoncé et se désactive (ou s'active) lorsqu'il est relâché. C'est le cas du commutateur BOSS FS-5U, etc.

Type verrouillé (latch):

Ce type de commutateur s'allume et s'éteint à chaque pression du pied. C'est le cas du commutateur BOSS FS-5L, etc.

• Cet appareil est doté d'une entrée FOOT SW de type TRS qui accepte les prises du type illustré ci-joint. Pour connecter un commutateur au pied à l'appareil, utilisez un câble compatible TRS tel que le câble PCS-31 disponible séparément.

Connexions et réglages avec un commutateur au pied fs-5l ou un autre commutateur de type latch

Avec le commutateur au pied FS-6 ou FS-5L, il suffit de vérifier son témoin pour déterminer s'il est allumé ou éteint.

	Entrée 1	Entrée 2	Entrée 3
Fonction	EXTRÉMITÉ: TAP/REC/PLAY/DUBPour l'effet DELAY:Permet de régler la durée du delay.Pour la fonction LOOPER:Fonctionnement de la fonction LOOPER (p. 17)ANNEAU: DELAY/LOOPER MUTEPour l'effet DELAY: Permet d'activer et de dé-sactiver l'effet DELAY.Pour la fonction LOOPER: Permet de suspen-dre la diffusion de la fonction LOOPER	EXTRÉMITÉ: EFXPermet d'activer et de dé-sactiver l'effet EFX.ANNEAU: REVERBPermet d'activer et de dé-sactiver l'effet REVERB.	EXTRÉMITÉ: SELECTPermet de permuter entre les canaux JC CLEAN et LEAD.ANNEAU: SOLOPermet d'activer la fon-c-tion SOLO.
Connexion du commutateur FS-5L	TAP/REC/PLAY/DUBTAP/LOOPER MUTE	TAP/REC/PLAY/DUB	TAP/LOOPER MUTE
CUBE-80X(face arrière)FOOT SWTYPEFS-SU(MOMUMENTARY) FS-SL(LATCH)	TAP/REC/PLAY/DUB	TAP/LOOPER MUTE	TAP/LOOPER MUTE
Connexion du commutateur FS-6	TAP/REC/PLAY/DUBRéglez les commutateurs comme indiqué ci-dessous.BPOLRITYMODEPOLARITYFS-AU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMIMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-FL(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTARY) FS-SU(MOMUMENTAIR) FS-SU(MOMUMENTAIR) FS-SU(MOMUMENTAIR) FS-SU(MOMUMENTAIR) FS-SU(MOMUMENTAIR) FS-SU(MOMUMENTAIR) FS-SU(MOMUMENTAIR) FS-SU(MOMUMENTAIR) FS-SU(MOMUMENTAIR) FS-SU(MOMUMENTAIR) FS-SU(MOMUMENTAIR) FS-SU(MOMUMENTAIR) FS-SU(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENT AIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENT AIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-Sus(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-S US(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTair) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-S-US(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAI) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SAS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAir) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUSB(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTABRI) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUS(MOMUMENTAIR) FS-SUB(SOLO)	TAP/LOOPER MUTE	TAP/LOOPER MUTE

Remarques importantes concernant l'utilisation d'un commutateur au pied de type latch

Normalement, les réglages (on/off) du commutateur au pied prévalent sur ceux du panneau de contrôle pour activer et désactiver les effets EFX, DELAY ou REVERB.

En revanche, les réglages (on/off) des effets sur le panneau de contrôle, stockés en mémoire à l'aide de la fonction SOLO, prévalent lorsqu'ils sont rappelés avec cette dernière. Cela peut produire un conflit d'affichage entre les témoins du panneau de contrôle et du commutateur au pied mais il ne s'agit pas d'un dysfonctionnement.

Pour que les témoins correspondent

Appuyez sur le commutateur au pied dont le témoin est différent.

Faites en sorte qu'il corresponde au témoin du panneau de contrôle.

Pour que le réglage on/off du commutateur au pied soit tout le temps prioritaire

Sur cet appareil, vous pouvez utiliser les réglages suivants pour contrôler les opérations lorsque les réglages effectués sur le panneau de contrôle pour les effets EFX, DELAY et REVERB sont rappelés à l'aide de la fonction SOLO.

• Donner toujours priorité au réglage on/off du commutateur au pied.
• Donner toujours priorité au réglage on/off mémorisé à l'aide de la fonction SOLO (par défaut)

1. Marche à suivre pour donner la priorité au réglage on/off du commutateur au pied

Appuyez simultanément sur les commutateurs TAP et SELECT, et tout en les maintenant enfoncés, mettez l'appareil sous tension.

2. Marche à suivre pour donner priorité au réglage on/off mémorisé à l'aide de la fonction SOLO

Appuyez simultanément sur les commutateurs TAP et TUNER, et tout en les maintenant enfoncés, mettez l'appareil sous tension.

• Le réglage modifié reste en mémoire lorsque l'appareil est mis hors tension.

Connexions et réglages avec un commutateur au pied fs-5u ou un autre commutateur de type fugitif

	Entrée 1	Entrée 2	Entrée 3
Fonction	EXTRÉMITÉ: TAP/REC/PLAY/DUBPour l'effet DELAY: Permet de régler la durée de l'effet de delay.Pour la fonction LOOPER: Fonctionnement de la fonction LOOPER (p. 17)ANNEAU: DELAY/LOOPER MUTEPour l'effet DELAY: Permet d'activer et de désactiver l'effet DELAY.Pour la fonction LOOPER: Permet de suspendre la diffusión de la fonction LOOPER	EXTRÉMITÉ: EFXPermet d'activer et de désactiver l'effet EFX.ANNEAU: REVERBPermet d'activer et de désactiver l'effet REVERB.	EXTRÉMITÉ: SELECTPermet de permuter entre les canaux JC CLEAN et LEAD.ANNEAU: SOOLermet d'activer la fonction SOLO.
Connexion du commutateur FS-5U	CUBE-80X(face arrière)←FOOT SWTYPEFS-SU(MOMENTARY) FS-SL(LATCH)	PS-31Rouge(ANNEAU)Blanc(EXTRÉMITÉ)(EXTRÉMITÉ)	Commutateur de polarité←PolaritY(FS-SU(MOMENTARY) FS-SL(LATCH)FS-SU(MOMENTARY) FS-SL(LATCH)
Connexion du commutateur FS-6	CUBE-80X(face arrière)←FOOT SWTYPEFS-SU(MOMENTARY) FS-SL(LATCH)	PS-31Rouge(ANNEAU)Blanc(EXTRÉMITÉ)(EXTRÉMITÉ)	Réglez les commutateurs comme indiqué ci-dessous.B←Polarity MODE←MODEPOLARITY(FS-SU(MOMENTARY) FS-SL(LATCH)FS-SU(MOMENTARY) FS-SL(LATCH)

5 Sortie EXT speaker

Cette sortie permet de connecter un haut-parleur externe. Lorsqu'un haut-parleur externe est connecté, le son est émis par ce haut-parleur et par le haut-parleur intégré.

• Avant de connecter un haut-parleur, assurez-vous qu'il est conforme aux spécifications suivantes.

Impédance: 8 ohms ou moins

Alimentation autorisée: 80 watts ou plus

• Aucun son n'est émis par le haut-parleur de l'appareil ni par un haut-parleur externe lorsque l'entrée RECORDING OUT/PHONES est utilisée.
• Utilisez exclusivement le câble du haut-parleur pour brancher celui-ci à l'appareil. N'utilisez pas un câble blindé conçu pour être utilisé avec des guitares.

Sert de prise de sortie d'un enregistrement ou pour brancher un casque.

• Lorsqu'une prise est enfoncée dans cette sortie, aucun son n'est émis par le haut-parleur de l'appareil ni par un haut-parleur externe connecté à celui-ci. Cela s'avère pratique la nuit ou lorsque vous pouvez éviter qu'un volume sonore élevé sorte des haut-parleurs.

Comme sortie d'enregistrement

Utilisez un jack 6,35 mono pour connecter un enregistreur ou un autre appareil d'enregistrement.

Cette sortie est également idéale pour la modélisation de haut-parleur COSM qui permet la production de sons de guitare impressionnants.

Réglez le niveau de la sortie à l'aide des boutons VOLUME des canaux JC CLEAN et LEAD et de la fonction SOLO.

Comme entrée de casque

Branchez un casque.

Cette sortie est également idéale pour la modélisation de haut-parleur COSM qui permet la production de sons de guitare impressionnants.

Réglez le volume du casque à l'aide des boutons VOLUME des canaux JC CLEAN et LEAD et de la fonction SOLO.

7 Sortie LINE OUT

Permet de connecter un système de sonorisation, un enregistreur ou un autre appareil externe.

Cette sortie est également idéale pour la modélisation de haut-parleur COSM qui permet la production de sons d'amplificateur de guitare impressionnants.

Vous pouvez utiliser cette fonction lorsque vous voulez utiliser l'appareil conjointement avec un système de sonorisation externe ou lorsque vous voulez enregistrer en direct une performance tout en écoutant le son émis par le haut-parleur intégré. Réglez le niveau de la sortie à l'aide des boutons VOLUME des canaux JC CLEAN et LEAD et de la fonction SOLO.

• Le son d'un appareil connecté à l'entrée AUX IN n'est pas émis en sortie.

8 Entrée aux IN

Cette entrée vous permet de connecter un lecteur CD, un lecteur audio numérique, un instrument musical électronique ou autres appareils pour vous accompagner alors que vous jouez de votre guitare.

Cet appareil est équipé d'une mini entrée AUX IN stéréo. Utilisez le câble approprié (vendu séparément) à l'appareil que vous pouvez connecter.

• En cas d'utilisation de câbles de connexion responsables des résistances, le niveau de volume du matériel connecté à l'entrée AUX IN peut être faible. Si c'est le cas, utilisez des câbles de connexion qui ne comportent pas de résistances.
• Pour régler le volume, utilisez les contrôles de l'appareil connecté.
• La sortie est mono.

2. Branchez le cordon d'alimentation à une prise secteur.

Cette fonction vous permet de mémoriser et de rappeler les réglages effectués sur le panneau de contrôle (ceux entourés dans l'illustration) de sons que vous créez avec le canal LEAD. Sur cet appareil, cette fonction est appelée « SOLO ».

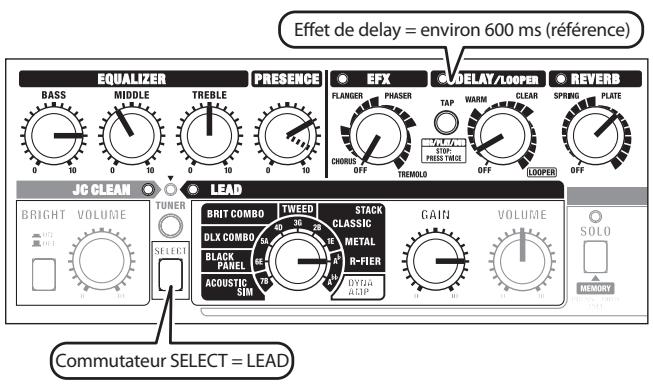

Par défaut, un exemple de réglages pour « Loud Metal » (p. 20) est mémorisé dans la fonction SOLO.

• Le réglage du VOLUME pour le canal LEAD n'est pas mémorisé.
• Les réglages de la fonction LOOPER et la phrase enregistrée ne sont pas mémorisés.

Sauvegarde des réglages du panneau de contrôle

1. Créez un son avec le canal LEAD.
2. Réglez le volume de la fonction SOLO sur 0 (zéro).

Si vous réglez à un haut niveau le volume de la fonction SOLO, le son peut être trop fort lors de la sauvegarde des réglages du panneau de contrôle. Avant de procéder à la sauvegarde, baissez le volume à 0.

1. Appuyez sur le commutateur SOLO sur le panneau de contrôle et maintenez-le enfoncé (pendant au moins 2 secondes) jusqu'à ce que le témoin commence à clignoter.

Lorsque les réglages du panneau de contrôle sont mémorisés, le témoin devient fixe.

• Ne mettez pas l'appareil hors tension pendant que le témoin clignote.

1. Réglez le volume de la fonction SOLO.
2. Les réglages du panneau de contrôle mémorisés restent en mémoire même après la mise hors tension de l'appareil.

Rappel des réglages du panneau de contrôle

1. Le canal JC CLEAN ou LEAD étant sélectionné, appuyez sur le commutateur SOLO du panneau de contrôle.

Le témoin de la fonction SOLO s'allume et les réglages du panneau de contrôle sauvegardés en mémoire sont rappelés.

• Si aucun réglage n'est mémorisé ou si vous utilisez l'appareil pour la première fois, les réglages par défaut définis en usine de l'appareil (exemples de réglage « Loud Metal » (p. 20)) sont rappelés.

Modification ou vérification des réglages du panneau de contrôle

1. Appuyez sur le commutateur SOLO du panneau de contrôle pour rappeler les réglages mémorisés.
2. Modifiez les réglages sur le panneau de contrôle en tournant les boutons appropriés.
3. Le témoin de la fonction SOLO s'éteint briè egardée en mémoire.
4. Appuyez sur le commutateur SOLO du panneau de contrôle et maintenez-le enfon memoriser les nouveaux réglages.
5. Ne mettez pas l'appareil hors tension pendant que le témoin clignote.
6. Une fois les nouveaux réglages mémorisés, les anciens réglages ne peuvent plus être rappelés.
7. Pour quitter la fonction SOLO sans sauvegarder les réglages, appuyez sur le commutateur SOLO ou SELECT.

Permutation entre la fonction SOLO et SELECT et les canaux LEAD et JC CLEAN

Vous pouvez permuter entre les canaux à l'aide du commutateur SELECT et du commutateur SOLO.

• Vous pouvez effectuer la même opération avec un commutateur au pied de type fugitif connecté à l'appareil.

Restauration des réglages d'usine par défaut

Appuyez simultanément sur les commutateurs TAP et SOLO, et tout en les maintenant enfoncés, mettez l'appareil sous tension. Le témoin du commutateur SOLO clignote et les réglages par défaut de la fonction SOLO sont restaurés.

Cette fonction vous permet d'enregistrer une phrase que vous jouez et de la répéter autant de fois que vous voulez. Elle permet également d'overdubber une phrase enregistrée.

Sur cet appareil, cette fonction est appelée « LOOPER »

Vous pouvez également utiliser cette fonction à l'aide d'un commutateur au pied disponible séparément.

• La phrase enregistrée est supprimée lorsque l'appareil est éteint.
• L'enregistrement, la distribution, la vente, la location, la performance, la diffusion, etc., sans autorisation, d'œuvres (compositions musicales, vidéos, diffusions télévisuelles, représentations publiques, etc.), en partie ou en totalité, protégées par des droits d'auteur appartenant à un tiers, est interdit par la loi.
• N'utilisez pas cet appareil à des fins qui risqueraient d'enfreindre un copyright détenu par un tiers. Roland décline toute responsabilité en cas de non-respect de copyrights détenus par des tiers émanant de votre utilisation de cet appareil.

1. Positionnez le bouton delay/looper sur LOOPER.

Tournez le bouton jusqu'au réglage maximum. Avec le bouton dans cette position, la phrase sera lue au même niveau de volume que lors de son enregistrement.

2. Appuyez sur le commutateur TAP ou sur le commutateur au pied tap/rec/play/dub.

Si vous appuyez sur le commutateur TAP, son témoin clignote en rouge et l'appareil passe en attente d'enregistrement.

En revanche, si vous appuyez sur le commutateur au pied TAP/REC/PLAY/DUB, le témoin du commutateur TAP présente une lumière rouge fixe et l'enregistrement commence immédiatement.

3. Commencez à jour une phrase sur votre guitare.

Si l'appareil est en attente d'enregistrement, le témoin du commutateur TAP s'allume et l'enregistrement commence.

4. Pour arrêté l'enregistrement, appuyez sur le commutateur TAP ou sur le commutateur au pied tap/rec/play/dub.

Le témoin du commutateur TAP s'allume en vert et la lecture de la performance enregistrée commence.

5. Appuyez deux fois de suite sur le commutateur TAP ou sur le commutateur au pied tap/rec/play/dub pour arrêter la lecture.

Le témoin du commutateur TAP clignote en vert.

• Vous pouvez également arrêter l'enregistrement en réglant le bouton DELAY/LOOPER sur une position autre que LOOPER.
• La durée d'enregistrement maximale est d'environ 40 secondes. Lorsque la durée d'enregistrement maximale est atteinte, l'enregistrement s'arrête automatiquement et la lecture commence.

1. Lorsque le témoin du commutateur TAP clignote en vert, appuyez sur le commutateur TAP ou sur le commutateur au pied tap/rec/play/dub.

Le témoin du commutateur TAP devient fixe et la lecture en boucle de la phrase commence.

2. Réglez le volume de la phrase.

Tournez le bouton DELAY/LOOPER comme il convient pour régler le volume de la phrase.

3. Appuyez deux fois de suite sur le commutateur TAP pour arrêter la lecture.

Le témoin du commutateur TAP clignote en vert.

Overdubbing de la phrase

1. Appuyez sur le commutateur TAP ou sur le commutateur au pied TAP/REC/PLAY/DUB pour commencer la lecture de la phrase.

Le témoin du commutateur TAP s'allume en vert et la lecture en boucle de la phrase commence.

1. Appuyez sur le commutateur TAP ou sur le commutateur au pied TAP/REC/PLAY/DUB une fois.

Le témoins du commutateur TAP devient orange et l'overdubbing commence.

1. Pour arrêter l'enregistrement, appuyez sur le commutateur TAP ou sur le commutateur au pied TAP/REC/PLAY/DUB.

Le témoin du commutateur TAP devient vert et la lecture en boucle de la phrase commence.

1. Appuyez deux fois de suite sur le commutateur TAP pour arrêter la lecture.

Le témoin du commutateur TAP clignote en vert.

Suspension de la diffusion de la phrase (MUTE)

• La coupure de diffusion de la phrase ne peut être effectuée e à l'aide du panneau de contrôle.
• Appuyez sur le commutateur au pied DELAY/LOOPER MUTE pendant la lecture de la phrase.

La diffusion de la lecture est suspendue. Le témoin du commutateur DELAY/LOOPER MUTE clignote lorsque la fonction MUTE est active.

1. Pour désactiver la fonction MUTE, appuyez de nouveau sur le commutateur au pied DELAY/LOOPER MUTE.
2. Il est possible d'enregistrer, de supprimer et d'overdubber une phrase lorsque la fonction MUTE est active.

Suppression de la phrase

1. Lorsque la lecture de la phrase est arrêtée (et que le témoin du commutateur TAP clignote en vert), appuyez sur le commutateur TAP ou sur le commutateur au pied TAP/REC/PLAY/DUB et maintenez-le enfoncé pendant au moins 2 secondes.

Le témoin du commutateur TAP clignote en rouge et la phrase est supprimée.

• Il se peut qu'un son soit émis pendant la suppression de la phrase mais il ne s'agit pas d'un dysfonctionnement. Pour que l'opération s'effectue en silence, il vous suffit d'en suspendre la diffusion (fonction MUTE).
• Il n'est pas possible de récapituler la phrase supprimée.

Utilisation simultanée de la fonction LOOPER et de l'effet DELAY

De même qu’avec la fonction SOLO, vous pouvez utiliser simultanément la fonction LOOPER et l'effet de delay.

Bien qu’il ne soit normalement pas possible d’utiliser l’effet de delay lorsque le bouton DELAY/LOOPER est positionné sur LOOPER, vous pouvez utiliser cet effet avec la fonction SOLO qui permet d’enregistrer les réglages effectués sur le panneau de contrôle, notamment l’effet de delay. Il vous suffit alors d’activer la fonction SOLO pendant que vous utilisez la fonction LOOPER pour activer le delay.

• Il n'est pas possible d'activer ou de désactiver l'effet de delay ni de changer sa durée.

Cet appareil est équipé d'une fonction d'accordage (TUNER). Vous pouvez l'utiliser comme accordeur manuel ou comme accordeur chromatique.

• Pour des cordes franchement désaccordées (par exemple après leur changement), procédez à un accordage « manuel »

1. Appuyez sur le bouton TUNER.

L'appareil passe en mode Tuner et le témoin du commutateur TUNER s'allume. Lorsque l'appareil est en mode Tuner, aucun son n'est émis via les haut-parleurs, notamment lorsqu'un appareil est connecté aux sorties REC OUT/PHONES ou LINE OUT.

• Le son d'un appareil connecté à l'entrée AUX IN est émis en sortie.

2. Utilisez le bouton AMP type pour choisir la corde à accorder.

Position du bouton	Description
7B	Septième corde à vide d'une guitare à sept cordes avec une corde basse supplémentaire (B)
6E	Sixième corde à vide (E/Mi)
5A	Cinquième corde à vide (A/La)
4D	Quatrième corde à vide (D/Ré)
3G	Troisième corde à vide (G/Sol)
2B	Deuxième corde à vide (B/Si)
1E	Première corde à vide (E/Mi)
Ab	Cinquième corde à vide (un demi-ton plus bas) (Ab/Lab)
Abb	Cinquième corde à vide (un ton plus bas) (G/Sol)

• Le diapason de référence est A / L_a = 440 Hz. Il n'est pas modifiable.

3. Jouez une note sur la corde à vide que vous souhaitez accorder.

Accordez la corde jusqu'à ce que le témoin vert s'allume.

S'allume en rouge

S'allume en vert

S'allume en rouge

• Le témoin rouge clignote tant que la note n'est pas juste.

Accordage chromatique

Si vous appuyez sur le bouton TUNER pendant au moins une seconde, le bouton TUNER clignote et vous pouvez utiliser l'appareil comme « accordeur chromatique » pour déterminer automatiquement le nom de la note la plus proche de celle qui est jouée.

L'accordage chromatique vous permet, comme l'accordage manuel, de jouer une note sur la corde à accorder. Accordez la corde jusqu'à ce que le témoin vert s'allume.

Exemples de réglages

• Pour plus d'informations sur le réglage du delay, reportez-vous à la section « Bouton DELAY/LOOPER » (p. 17).

Ce son produit des réverbérations dans les graves lorsque les cordes basses sont étouffées par la main droite du musicien et un effet de sustain aérien lorsque des accords sont plaqués.

Jouer avec un micro « à double bobinage » central produit un effet de distorsion encore plus extrême. De plus, vous pouvez rendre le son encore plus lourd en utilisant un accordage bas ou d'autres réglages produisant le même résultat.

Pour rendre la distorsion plus acérée, augmentez le réglage PRESENCE. En outre, si vous utilisez ce son comme son lead, augmentez la bande de moyennes féquences et appliquez un delay long pour produit un son écais et soutenu.

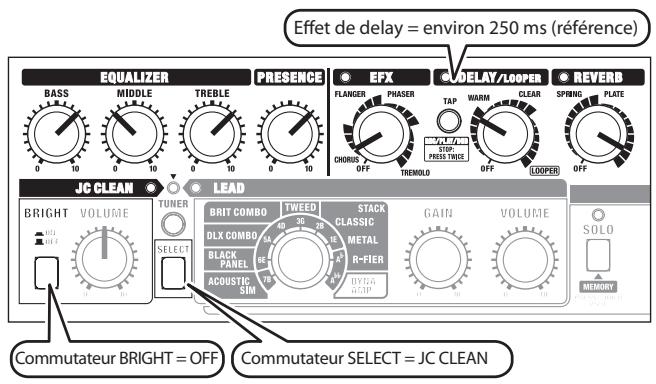

Son transparent qui utilise des effets spatiaux.

Utilisez l'amplificateur JC CLEAN, conçu sur le modèle Roland JC-120 et ajoutez du chorus, du delay long et de la réverb.

L'utilisation de ce réglage avec une guitare équipée de micros à simple bobinage est idéal pour jouer en arpèges et plaquer des accords avec un son harmonieux. Si vous utilisez une guitare avec des micros à double bobinage, activez le commutateur BRIGHT pour obtenir un son clair et ouvert.

Pour obtenir un son plus clair, vous pouvez définir le delay de sorte qu'il soit émis légèrement en avant du tempo de la phrase jouée.

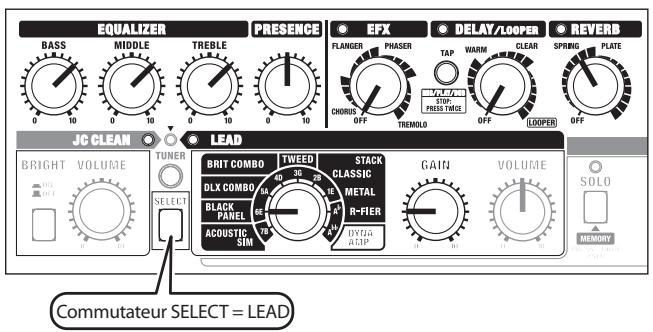

Surf line

Son idéal pour le style de musique Surf, populaire dans les années 1960. Ce réglage avec une guitare équipée de micros à simple bobinage est idéal pour produire un son sec.

L'application d'un effet profond de réverb à ressort tout en étouffant les cordes en glissant la main sur le manche produit le son Surf classique.

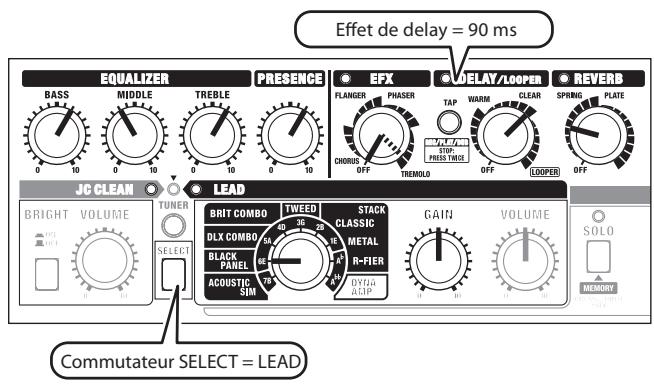

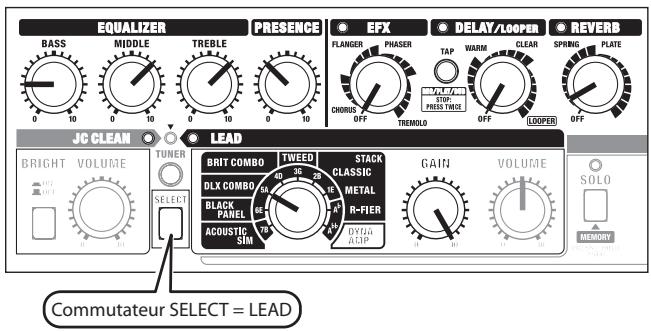

Tube crunch

Lorsque le bouton GAIN est au maximum, le son produit est similaire à la distorsion éclatante produite par un amplificateur à lampe dont le volume est poussé au maximum.

Vous pouvez obtenir un son presque clair et aérien avec peu de distorsion en baissant simplement le volume de la guitare.

En réglant le bouton de la guitare par rapport au bouton GAIN, c'est-à-dire en réglant le bouton GAIN de sorte que la distorsion change naturellement en fonction de la dynamique de votre jeu avec peu de variation de volume, vous pouvez obtenir un son donnant libre court à une large palette d'expressions.

Il s'agit d'un son blues que l'on trouve dans les amplificateurs vintage, solide dans les fréquences moyennes et basses et clair et ouvert dans les aigus.

La dynamique des fréquences moyennes et des aigus est la caractéristique de l'amplificateur TWEED. En montant le bouton TREBLE ou en baissant légèrement le bouton BASS, vous pouvez régler le son d'attaque des cordes.

Pour créer un son clair, mélodieux, réduisez un peu l'effet de présence.

Inversement, pour produire un son aigu agressif avec peu de distorsion, baissez la bande de moyennes fréquences tout en augmentant légèrement la présence.

C'est le son hard rock typique des années 1970.

Pour obtenir un son rock puissant dans tous les riffs et solos, il suffit de tourner le bouton GAIN et de monter les réglages de l'égaliseur au maximum.

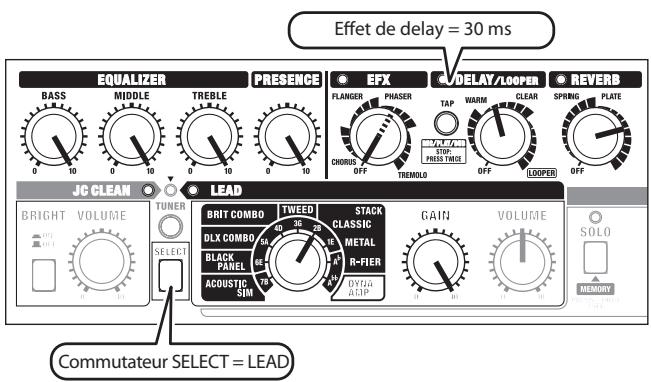

Le fait d'appliquer un delay pur et court de 30 ms produit un son éclaté caractéristique des sons émis par les surfaces de l'enceinte.

Vous pouvez donc le son encore plus large en ajoutant un soupçon de phaser. L'utilisation d'appareils d'effet comme un overdrive permet également de produire de la distorsion avec des harmoniques encore plus riches.

Vous pouvez également obtenir un son aigu clair et aérien en baissant les boutons GAIN et BASS.

Il s'agit d'un son lead à haut gain avec un effet de sustain.

Si vous utilisez une guitare avec des micros à simple bobinage, augmentez le gain pour produire un effet de sustain.

Augmentez les aigus et la présence pour produire des harmoniques pleines. Pour produire une phrase de notes liées avec le tapping, baissez la bande de moyennes fréquences.

Pour rendre le son encore plus plein, ajustez un soupçon de delay et de réverb. Appliquez un delay long pour éviter que les phrases ne perdent de l'éclat.

L'application d'un effet de FLANGER produit un son enveloppant, même si vous jouez des riffs.

Il s'agit de l'écho slapback utilisé dans le Rockabilly et la Country. L'ampli BLACK PANEL produit un son pur, clair et méthodique, avec des moyennes et hautes fréquences reposant sur une basse épaisse. En accentuant en avant les aigus et les graves tout en les équilibrant, et en supprimant le cas échéant la bande de moyennes fréquences, vous pouvez faire ressortir la résonance de la guitare de manière encore plus éclatante.

Le son d'une guitare équipée de micros à simple bobinage avec un tremolo lourd et de la réverb est également une caractéristique de ce style.

C'est le fameux son du Liverpool de la grande époque.

Ce son repose sur une légère distorsion qui fait ressortir distinctement toutes les notes d'un accord.

Augmentez la bande des moyennes fréquences et la présence sur l'ampli BRIT COMBO pour créer un son vif et énergique. Réglez le bouton GAIN de manière à ne pas trop déformer le son lorsque vous jouez des accords.

Utilisez le micro d'arrêt de la guitare pour obtenir un son puissant sans perte de clarté. Vous pourrez ainsi faire résonner de façon harmonieuse les cordes jouées à vide et les accords.

Le son peut se déformer de manière excessive si vous utilisez une guitare avec un niveau de sortie puissant, par exemple, une guitare avec des micros à double bobinage. Dans ce cas, réduisez le gain pour obtenir un meilleur équilibre entre le son de la guitare et la distorsion. Dans certains cas, vous pouvez également régler le son en réduisant les graves.

DYNA AMP est un ampli original qui modifie la profondeur de la distorsion en fonction de l'intensité avec laquelle vous attaquez les cordes.

D'abord, réglez le niveau du GAIN pour obtenir un son clair lorsque vous caressez les cordes et une distorsion importante lorsque vous les attaquez plus vigoureusement.

Quel que soit l'intensité du jeu, arpèges joués avec délicatesse, accords plaqués et solos tranchants, la dynamique du son de la guitare est énorme.

Pour créer un son plus large et ouvert, réduisez la bande des moyennes fréquences et augmentez les graves et la présence.

En utilisant ce réglage avec l'effet EFX et en y ajoutant du delay et de la réverb, vous obtiendrez un son avec plus de feeling.

Puissance de sortie nominale

80W

Niveau d'entrée nominale (@ 1 kHz)

Interrupteur POWER, Commutateur SELECT, Commutateur TUNER

Commutateur BRIGHT, bouton VOLUME

Commutateur TYPE (ACOUSTIC SIM, BLACK PANEL, DLX COMBO, BRIT COMBO, TweED, CLASSIC STACK, METAL STACK, R-FIER STACK, DYNA AMP),

bouton GAIN, bouton VOLUME, commutateur SOLO, bouton VOLUME (SOLO)

Alimentation électrique

AC 117V, AC 220V, AC 230V, AC 240V (50/60 Hz)

- Consommation électrique

75W

Dimensions

Commutateur au pied (FS-5L, FS-5U, FS-6 BOSS)

Câble de connexion (PCS-31)

• En vue d'améliorer le produit, ses caractéristiques techniques et/ou son aspect peuvent être modifiés sans avis préalable. * 0dBu = 0,775Vrms

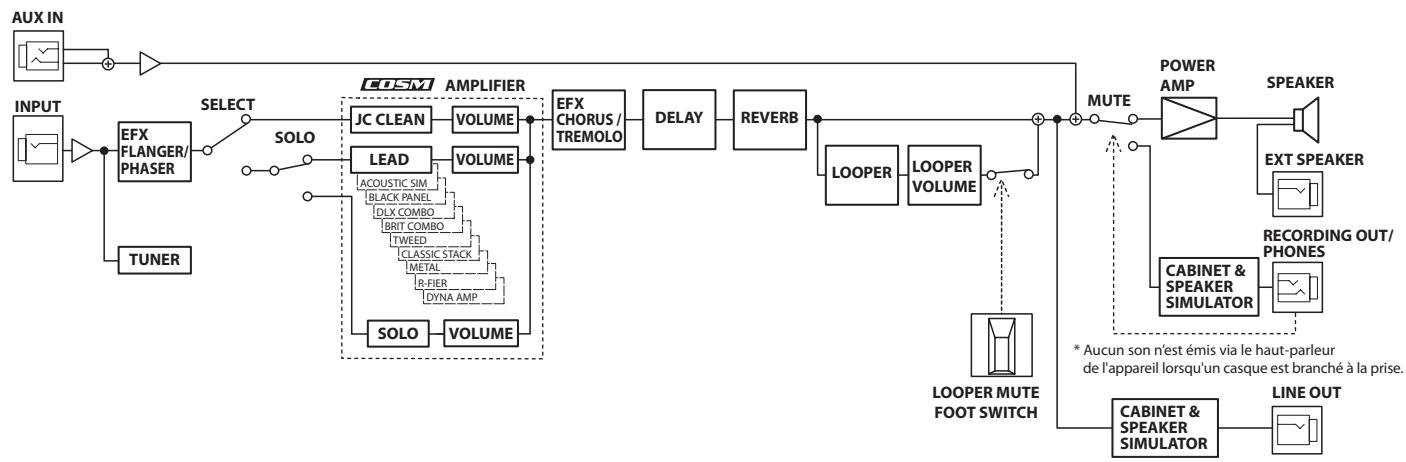

Schéma synoptique

Tambien se peut effectuer la calibration cromatique.

Modèle de Roland JC-120.

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Pour C. A. US (Proposition 65)

Ce symbole indique que dans les pays de l'Union Européenne, ce produit doit être collecté séparément des ordures ménagères selon les directives en vigueur dans chacun de ces pays. Les produits portant ce symbole ne doivent pas être mis au rebut avec les ordures ménagères.

Musique & Son Z. I. Les Mangles 97232 Le Lamantin Martinique F. W. I. TEL: [phone]

Gigamusic SARL

10 Rue De La Folie

97200 Fort-de-France

Martinique F.W.I.

TEL: [phone]

Casa Veerkamp, S. A. de C. V. Av. Toluca No. 323, Col. Olivar de los Padres 01780 México D. F. MEXICO TEL: [phone]

Bansbach Instrumentos Musicales Nicaragua Altamira D'Este Calle Principal de la Farmacia 5ta. Avenida 1 Cuadra al Lago. #503 Managua, Nicaragua TEL: [phone]

SUPROMUNDIAL, S. A. Boulevard Andrews, Albrook, Panama City, REP. DE PANAMA TEL: [phone]

Audionet Distribuciones Musicales SAC Juan Fanning 530 Miraflores Lima - Peru TEL: [phone]

AMR Ltd Ground Floor Maritime Plaza Barataria Trinidad W.I. TEL: [phone]

Todo Musica S. A. Francisco Acuña de Figueroa 1771 C. P.: 11.800 Montevideo, URUGUAY TEL: [phone]

Instrumentos Musicales Allegro, C. A. Av. las industrias edf. Guitar import

Caracas, Venezuela TEL: [phone]

Roland Elektronische Musikinstrumente GmbH. Austrian Office Eduard-Bodem-Gasse 8, A-6020 Innsbruck, AUSTRIA TEL: [phone]

LUXEMBOURG

Roland Central Europe N. V. Houtstraat 3, B-2260, Oevel (Westerlo) BELGIUM TEL: [phone]

ART-CENTAR Degenova 3. HR-10000Zagreb TEL: [phone]

CZECH REPUBLIC DISTRIBUTOR s. r. o. Voctarova 247/16 CZ-180 00 PRAHA 8, CZECH REP. TEL: [phone]

Roland Scandinavia A/S Nordhavnsvej 7, Postbox 880 DK-2100 Copenhagen DENMARK TEL: [phone]

Roland Scandinavia As, Filial Finland Elannontie 5 FIN-01510 Vantaa, FINLAND TEL: [phone]

Roland Elektronische Musikinstrumente GmbH. Oststrasse 96, 22844 Norderstedt, GERMANY TEL: [phone]

STOLLAS. A.

Music Sound Light 155, New National Road Patras 26442, GREECE TEL: [phone]

Roland East Europe Ltd. Warehouse Area DEPO'Pf.83 H-2046 Tórokbalint, HUNGARY TEL: [phone]
