MANUALE UTENTE AC-90 ROLAND

Caratteristiche principali ....37

Denominazione e utilizzo delle funzioni .....38

Pannello di controllo....38

Pannello posteriore ....42

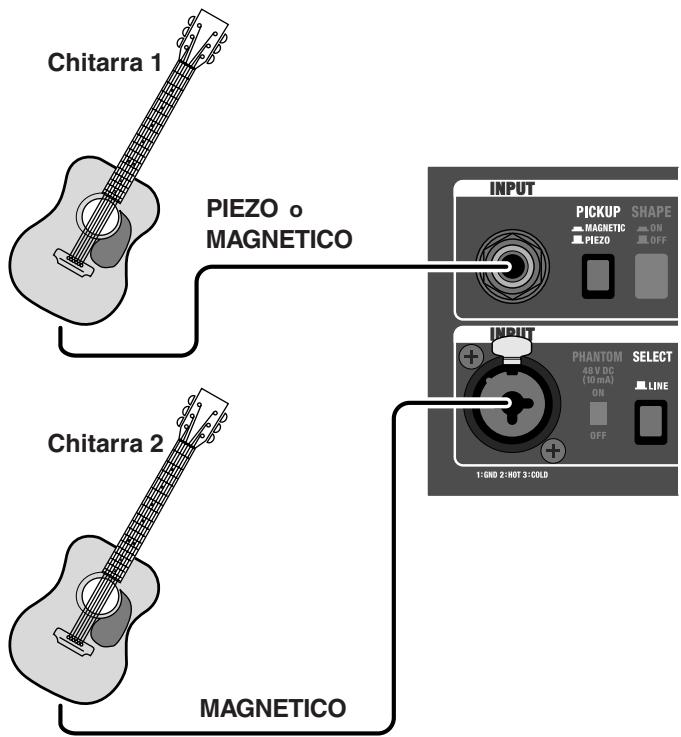

Esempio di utilizzo di due canali combinati ...44

Modalità di utilizzo del supporto pieghevole .45

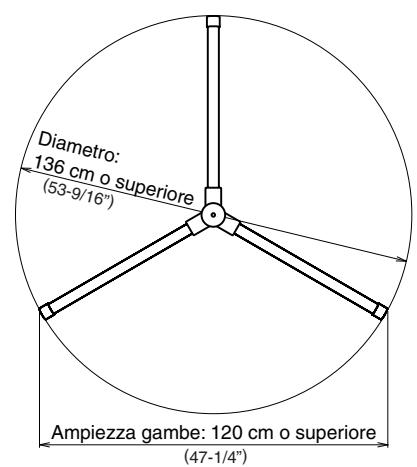

Utilizzo di un supporto casse......46

Español

Principales características......47

Caratteristiche principali

AC-90 è un amplificatore monitor ad altre prestazioni sviluppato esclusivamente per l'utilizzo con strumenti acustici. È in grado di esprimere fedelmente tutta la ricchezza armonica del suono di uno strumento acustico.

Amplificatore stereo ad alte prestazioni, compatto

• Il design finemente armonizzato della scatola è progettato per migliorare il suono degli strumenti acustici. All'interno della scatola, sono presenti due woofer di 20 cm, due tweeter e un amplificatore stereo 45 W + 45 W, il tutto progettato in modo innovativo per AC-90. Il risultato è un'unità in grado di emettere un suono di uno strumento acustico più naturale su una vasta gamma di frequenze.
• Grazie a un potente amplificatore progettato per essere il più leggero possibile e l'utilizzo di nuovi materiali per i woofer, si è ottenuta una riduzione complessiva del peso dell'unità.

Dispone di due canali indipendenti, GUITAR e MIC/LINE

• Ogni canale include un equalizzatore e 3 bande.
• Il canale GUITAR gestisce trasduttori magnetici e piezo.
• Il canale MIC/LINE offre potenza virtuale, prodotta da un circuito virtuale di uscita a 48 V dedicato estremamente affidabile.
• L'utilizzo del canale MIC/LINE per ingresso LINE consente di collegare le chitarre con trasduttori magnetici. È inoltre possibile utilizzare un trasduttore piezo (canale GUITAR) e un trasduttore magnetico (canale MIC/LINE) contemporaneamente e mixare (fondere) i suoni.

Effetti digitali di alta qualità

• Sono forniti tre tipi di effetti coro stereo. È disponibile l'effetto coro "SPACE" sintetizzato a livello spaziale, quello "RICH" (diviso in bande di frequenza) e quello "WIDE" (anch'esso diviso in bande di frequenza garantendo allo stesso tempo una maggiore espansività).
• Include effetto reverb stereo sviluppato specificatamente per strumenti acustici. Questo consente di aggiungere un senso di spaziosità e di corpo naturale al suono.
• Dotato di effetti delay che possono produrre suono con una qualità tonale delicata e armonizzata specificatamente per strumenti acustici.
• Per accendere e spegnere gli effetti è inoltre possibile utilizzare un interruttore a pedale opzionale.

La funzione Anti-Feedback elimina il feedback

• La funzione Anti-Feedback dispone di due modi per rilevare il punto di feedback. È possibile utilizzare le impostazioni manuali o quelle automatiche; queste ultime forniscono la rilevazione automatica del punto di feedback.
• È possibile collegare un interruttore a pedale opzionale e utilizzare il piede per attivare questa funzione.

Funzione Mute

• L'interruttore fornito Mute consente di disattivare facilmente sia i suoni per le casse di AC-90 che i suoni provenienti dall'uscita LINE OUT. Mediante la funzione Mute, è possibile collegare e scollegare la chitarra senza rumore. Inoltre, quando si dispone di un sintonizzatore collegato all'uscita TUNER OUT, la funzione Mute consente di sintonizzare lo strumento senza emettere suoni.
• È possibile collegare un interruttore a pedale opzionale e utilizzare il piede per attivare e disattivare questa funzione.

Jack di ingresso esterni (AUX IN)

• Dotato di jack di ingresso esterni, che consentono di collegare un lettore CD, Jam Station o altri dispositivi in stereo.
• Questi includono jack sia fono RCA che phone da 1/4", rendendo possibile collegare praticamente ogni tipo di dispositivo.

Connettori di uscita multipli

• Dispone di uscita DI Out, che consente di emettere direttamente l'ingresso dei segnali da strumenti collegati e microfoni. È inoltre possibile collegare un sintonizzatore. Uscita bilanciata TRS supportata.
• Le uscite LINE OUT dispongono di jack di uscita mono phone da 1/4" in aggiunta a connettori XLR per uscita stereo. È possibile utilizzare un unico AC-90 per tutte le applicazioni.
• Dispone inoltre di un'uscita Subwoofer Out. Il collegamento di un subwoofer con alimentazione consente di suonare con un low end ancora più potente e incisivo.
• L'amplificatore fornisce inoltre un jack cuffie, che è possibile utilizzare quando si suona durante le ore notturne e quando si eseguono controlli del suono.

Caratteristiche di posizionamento comode

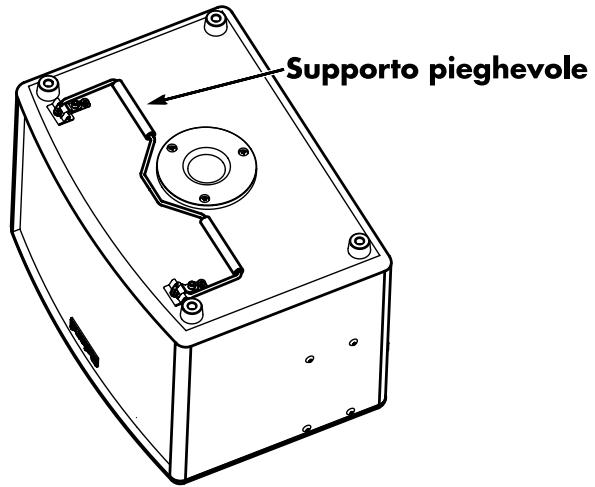

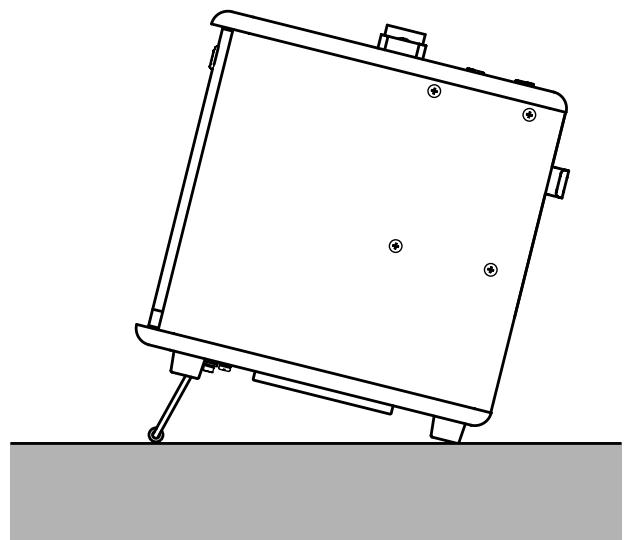

• Dotato di un "supporto pieghevole" che consente di modificare l'angolazione dell'amplificatore quando quest'ultimo viene utilizzato per monitoraggio.

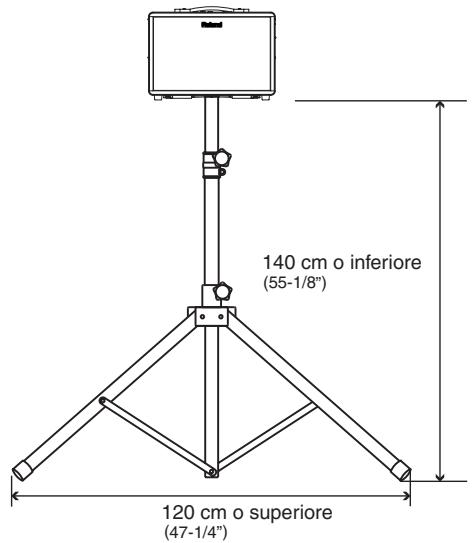

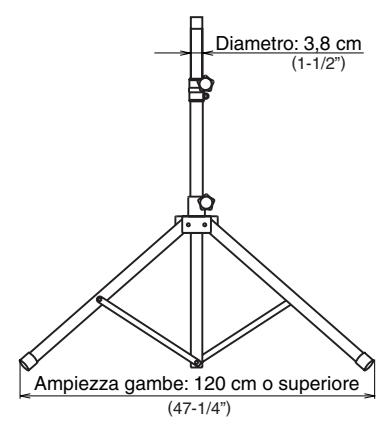

• Include un "adattatore di supporto casse" che consente di collegare AC-90 a un supporto casse. Questo rende l'utilizzo di AC-90 più agevole quando si suona in piedi e consente di utilizzare l'amplificatore come un semplice sistema di amplificazione.
• È inoltre inclusa una custodia per il trasporto per una maggiore maneggevolezza.

Denominazione e utilizzo delle funzioni

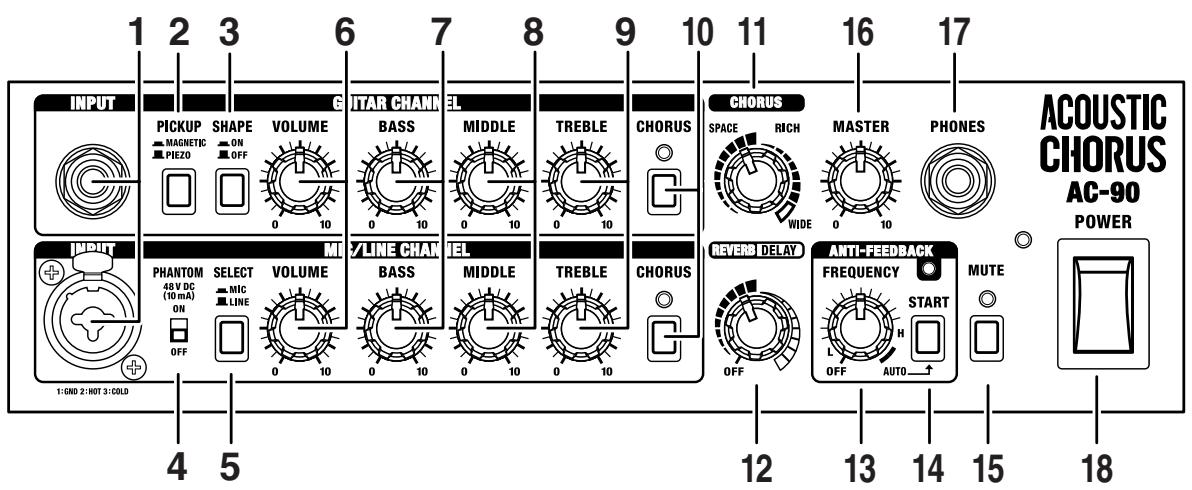

Pannello di controllo

1. INPUT

(CANALE GUITAR)

Collegare qui le chitarre.

(CANALE MIC/LINE)

Collegare qui microfoni e dispositivi a livello del segnale di linea. È inoltre possibile collegare le chitarre con trasduttori dotati di preamplificatori.

Questo gestisce l'ingresso bilanciato, in modo da poter collegare jack TRS phone da 1/4" e connettori di tipo XLR.

TRS

XLR

①: GND

②: HOT

③: COLD

SUGGERIMENTO

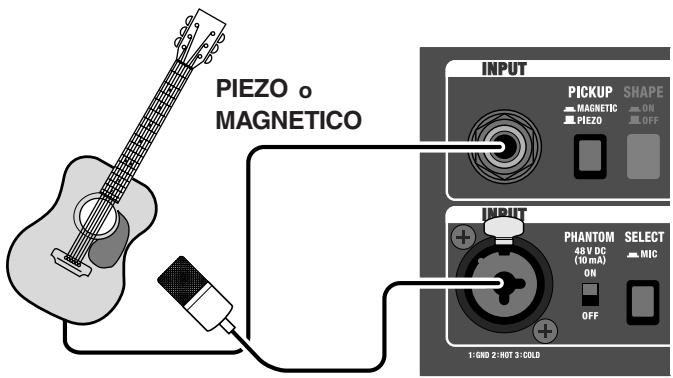

È possibile utilizzare i due canali in combinazione.

Consultare "Esempio di utilizzo di due canali combinati" (p. 44).

* È possibile che venga generato feedback a seconda della posizione dei microfoni in relazione alle casse. È possibile porre rimedio nei seguenti modi:

• Modificando l'orientamento dei microfoni.
• Riposizionando i microfoni a una distanza maggiore dalle casse.
  • Abbassando i livelli di volume.

2. Pulsante PICKUP

Questo pulsante converte il circuito di ingresso per trasduttori magnetici o piezo, in base al tipo di trasduttore sulla chitarra collegata. Per trasduttori magnetici premere il pulsante verso il basso.

* Impostare questa funzione su "MAGNETIC" se la chitarra dispone di un trasduttore attivo dotato di un preamplificatore.

3. Pulsante SHAPE

Se si imposta questa funzione su ON, si modifica l'intervallo di media frequenza per creare un tono intenso adatto per corde strumming.

Questo accentua i suoni brushing e consente di suonare con una sensazione più tagliente.

4. Interruttore PHANTOM

Questo interruttore accende e spegne la potenza virtuale.

Impostare questa funzione su "ON" quando si collegano microfoni che richiedono potenza virtuale (microfono a condensatore e così via).

Impostare questa funzione su "OFF" quando si collegano microfoni che non richiedono potenza virtuale o altri dispositivi.

- Utilizzare la sequenza seguente quando si collegano microfoni che richiedono potenza virtuale:

1. Spegnere l'interruttore PHANTOM.
2. Collegare il microfono.
3. Accendere l'interruttore PHANTOM.

- Se si fornisce potenza virtuale a microfoni che non la richiedono o ad altri dispositivi può provocare il malfunzionamento di tale apparecchiatura. Assicurarsi sempre di spegnere l'interruttore prima di effettuare il collegamento.

* Per proteggere il circuito, dopo lo spegnimento o l'accensione dell'interruttore PHANTOM tutte le emissioni di suono sono momentaneamente disattivate.
* La potenza virtuale viene fornita solo a connettori XLR per l'ingresso del canale MIC/LINE.
* È possibile che venga prodotto del rumore se i connettori sono collegati o scollegati all'accensione della potenza virtuale.

PROMEMORIA Potenza virtuale

Poiché dispongono di una gamma comparativamente più ampia e di una qualità del suono migliore rispetto ai microfoni dinamici, i microfoni a condensatore vengono spesso utilizzati per amplificare le chitarre acustiche. Tuttavia, il funzionamento di tali microfoni richiede un'alimentazione. Sebbene alcuni microfoni a condensatore vengono alimentati da batterie collocate all'interno dell'alloggiamento del microfono, in molti casi è necessario un tipo di alimentazione denominata "potenza virtuale". Questa alimentazione utilizza il cavo del microfono esistente per fornire la corrente.

La potenza virtuale di AC-90 è emessa a 48 V costanti ed è quindi conforme alle specifiche professionali richieste negli studi di registrazione.

5. Pulsante SELECT

Questo pulsante converte il livello di ingresso in modo da farlo corrispondere a quello del dispositivo collegato (microfono o linea).

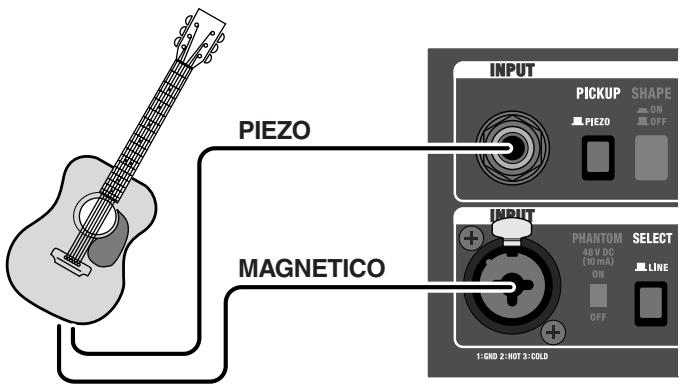

È possibile collegare chitarre con trasduttori magnetici quando LINE è selezionato con il pulsante SELECT.

* Notare che il volume aumenta se l'interruttore è impostato su "MIC" quando si dispone di un dispositivo a livello del segnale di linea collegato.

6. Manopole VOLUME

(CANALE GUITAR)

Regola il volume del canale GUITAR.

* Per adattare l'uscita più bassa di trasduttori piezo, il livello del volume se la manopola VOLUME è tra le posizioni 7 e 10 è alquanto superiore quando il pulsante PICKUP è impostato su PIEZO rispetto a quando è impostato su MAGNETIC.

(CANALE MIC/LINE)

Regola il volume del canale MIC/LINE.

* Quando si utilizza AC-90 con il canale GUITAR e il canale MIC/LINE mixati, regolare il bilanciamento del volume tra i due canali con la manopola VOLUME.

7. Manopole BASS

Regolare il livello dell'intervallo di bassa frequenza.

8. Manopole MIDDLE

Regolare il livello dell'intervallo di media frequenza.

9. Manopole TREBLE

Regolare il livello dell'intervallo di alta frequenza.

PROMEMORIA

Il tono di uno strumento acustico può variare notevolmente da uno strumento all'altro. Anche il tipo di suono richiesto varia in base alla modalità di utilizzo dello strumento in un ensemble particolare. Utilizzare attivamente le manopole BASS, MIDDLE e TREBLE per regolare il tono in modo da adattarlo allo strumento che si sta utilizzando e alle condizioni in cui viene utilizzato.

(Esempio)

• Quando si utilizza AC-90 con il supporto casse collegato, è possibile girare verso l'alto la manopola BASS in modo che l'intervallo di bassa frequenza venga percepito meglio.
• Se il suono sembra troppo aspro, ad esempio subito dopo aver cambiato le corde, è possibile girare verso il basso la manopola TREBLE per diminuire le frequenze alte.

10. Pulsanti CHORUS

Accendere e spegnere l'effetto coro.

Quando è acceso, l'indicatore è illuminato.

PROMEMORIA

Per accendere e spegnere l'effetto coro, è possibile utilizzare un interruttore a pedale (BOSS FS-5U opzionale). L'accensione e lo spegnimento dell'effetto coro con l'interruttore a pedale funziona su entrambi i canali.

11. Manopola CHORUS

Girare questa manopola per selezionare tre tipi di effetto coro (SPACE, RICH e WIDE).

È possibile regolare la quantità di effetto applicato modificando la posizione della manopola.

* Questa funzione è attivata quando il pulsante CHORUS è nella posizione ON.
* I segni che indicano le posizioni SPACE e RICH sono approssimativi. Per confermare l'effetto durante la regolazione, ascoltare il suono.

SPACE

Si tratta di un effetto coro sintetizzato a livello spaziale. L'effetto coro sintetizzato a livello spaziale, un metodo disponibile solo in stereo, viene creato prendendo il suono proveniente dalla cassa destra (da cui viene emesso il suono dell'effetto) e quello proveniente dalla cassa sinistra (che emette il suono diretto) per poi mixarli nello spazio effettivo. In tal modo si crea una diffusione laterale maggiore rispetto a quella prodotta quando i suoni vengono mixati elettronicamente, fornendo una sensazione più naturale di ampiezza.

RICH

Si tratta di un effetto coro stereo diviso in tre intervalli di frequenza.

In questo caso, l'effetto è separato in tre bande, bassa frequenza, intervallo di media frequenza e alta frequenza e, applicando la quantità più adatta di effetto coro in ciascun intervallo, fornisce una sensazione di pienezza e ampiezza ideale per la chitarra acustica.

Il low end è saldo nel centro e il suono si diffonde sempre di più mentre il suono sale dall'intervallo di media frequenza alle frequenze più alte.

WIDE

Anche questo effetto coro si basa sulla divisione del suono in bande separate, ma offre un'espansività perfino maggiore rispetto all'effetto coro RICH.

L'immagine del suono si diffonde oltre le casse di AC-90, producendo un effetto che sembra avvolgere l'ascoltatore nel suono.

12. Manopola REVERB/DELAY

È possibile regolare questa manopola per passare dall'effetto reverb a quello delay.

È possibile regolare la quantità di effetto applicato modificando la posizione della manopola.

* Se non si utilizza l'effetto reverb o delay, girare la manopola su "OFF".
* I segni che indicano le posizioni reverb e delay sono approssimativi. Per confermare l'effetto durante la regolazione, ascoltare il suono.

REVERB

Questo effetto reverb stereo, sviluppato specificatamente per strumenti acustici, conferisce una sensazione di spaziosità e qualità sonora naturale.

Girare la manopola per regolare il volume dell'effetto reverb.

DELAY

Questo effetto delay, sviluppato specificatamente per strumenti acustici, aggiunge riverberi delicati al suono originale.

Girare la manopola per modificare il tempo di ritardo.

* Per accendere e spegnere gli effetti reverb e delay, è possibile utilizzare un interruttore a pedale (BOSS FS-5U opzionale).

13. Manopola FREQUENCY

Con questa manopola si seleziona la frequenza su cui opera la funzione anti-feedback.

Inoltre, la posizione della manopola determina se sono selezionate le impostazioni automatiche o manuali.

* Se non si utilizza la funzione anti-feedback, girare la manopola su "OFF".

14. Pulsante START

È utilizzato per le impostazioni automatiche (p. 41).

La pressione del pulsante consente di eseguire il rilevamento automatico delle frequenze del sibilo del feedback.

Gli indicatori mostrano lo stato operativo della funzione di rilevamento automatico.

Standby: lampeggia lentamente

Durante il rilevamento: lampeggia rapidamente

Dopo il rilevamento: rimane accesa

* Se si tiene premuto il pulsante START per uno o più secondi, l'unità torna in standby per il rilevamento automatico.

Modalità di utilizzo della funzione ANTI-FEEDBACK

Anti-feedback è una funzione che controlla il feedback prodotto tra la chitarra o il microfono e l'amplificatore.

Il feedback viene eliminato attenuando la frequenza su cui si verifica.

* Questa funzione non è progettata per il funzionamento in riferimento al feedback ad alta frequenza che può verificarsi quando si utilizzano microfoni.

La funzione anti-feedback può essere impiegata in due modi diversi: è possibile utilizzare le impostazioni automatiche o quelle manuali.

* Utilizzare uno dei due tipi di impostazioni quando si verifica il sibilo del feedback.

PROMEMORIA Feedback

È un fenomeno a causa del quale i segnali emessi dalle casse vengono ripresi dal microfono o dal trasduttore e il suono viene ulteriormente amplificato ed emesso dalle casse, provocando uno spiacevole suono oscillante.

* Se l'anti-feedback non è sufficiente a controllare il feedback, regolare le impostazioni, ad esempio abbassando il volume o eliminando le basse frequenze.

* Per evitare la produzione di feedback durante un'esecuzione, si consiglia di impostare la funzione anti-feedback prima dell'esecuzione.

Impostazione automatica del punto di feedback

Questa funzione rileva automaticamente la frequenza su cui si verifica il feedback e lo elimina.

* Utilizzare in condizioni in cui si verifica il feedback.

1. Provocare l'emissione del sibilo del feedback.

2. Girare la manopola FREQUENCY sulla posizione "AUTO".

L'indicatore ANTI-FEEDBACK lampeggia lentamente e il rilevamento automatico va in standby.

3. Premere il pulsante START.

Viene avviato il rilevamento automatico del punto di feedback. L'indicatore lampeggia rapidamente in fase di rilevamento e, quando il punto di feedback viene trovato, si illumina in modo permanente. Se non viene rilevato alcun punto di feedback, l'indicatore lampeggia lentamente e la funzione di rilevamento automatico torna in standby.

1. Premere il pulsante START una seconda volta per condurre nuovamente il rilevamento automatico.

Impostazione manuale del punto di feedback

1. Provocare l'emissione del sibilo del feedback.

2. Girare la manopola, spostandola tra l'intervallo L e H (l'indicatore ANTI-FEEDBACK si illumina) per cercare la frequenza su cui è necessario eliminare il feedback.

Se si gira la manopola in senso orario, si elimina progressivamente più feedback treble; se si gira in senso antiorario, si elimina progressivamente più feedback bass.

PROMEMORIA

Per eseguire il rilevamento automatico della frequenza di feedback o per accendere o spegnere la funzione anti-feedback, è possibile utilizzare l'interruttore a pedale (BOSS FS-5U, FS-6 opzionali).

SUGGERIMENTO

È possibile utilizzare la funzione anti-feedback anche quando la produzione di feedback non è problematica. Ad esempio, è possibile utilizzare tale funzione per eliminare risonanze indesiderate nell'intervallo di frequenza da bassa a media, nonché correggere altri problemi relativi alla qualità del suono.

15. Pulsante MUTE

Questo pulsante accende e spegne la funzione Mute.

Quando si preme il pulsante, l'indicatore MUTE lampeggia, la funzione Mute è attivata e i suoni e l'uscita delle casse dalle uscite SUB WOOFER OUT e LINE OUT sono disattivati.

Con la funzione Mute attivata, non è necessario girare verso il basso la manopola VOLUME o MASTER per eliminare il rumore al momento del collegamento o dello scollegamento della chitarra.

* I suoni provenienti dall'uscita DI OUT/TUNER OUT e dai jack PHONES non sono disattivati.

SUGGERIMENTO

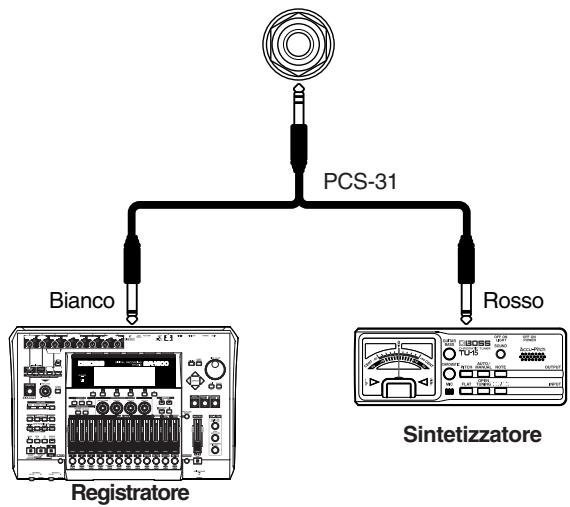

Se si collega un sintonizzatore (opzionale) all'uscita DI OUT/TUNER OUT e si preme il pulsante MUTE, è possibile sintonizzare lo strumento senza che il suono venga emesso dalle casse.

PROMEMORIA

Per attivare e disattivare la funzione Mute, è possibile utilizzare un interruttore a pedale (BOSS FS-5U o FS-6 opzionale). (p. 43)

16. Manopola MASTER

Regola il livello del volume complessivo.

* Non è possibile regolare l'uscita LINE OUT.

17. Jack PHONES

Le cuffie si collegano qui. Quando le cuffie sono collegate, non viene emesso alcun suono dalle casse o dall'uscita SUB WOOFER OUT.

18. Interruttore POWER

Questo interruttore accende e spegne AC-90.

L'indicatore POWER si illumina quando l'impianto è acceso.

* Se è necessario spegnere completamente l'impianto, spegnere prima l'interruttore POWER, quindi scollegare il cavo dell'alimentazione dalla presa di corrente. Consultare Power Supply (p. 5)

* A causa di una funzione di protezione del circuito, l'unità è pronta per il normale funzionamento dopo alcuni secondi dall'accensione.

* Assicurarsi sempre di abbassare il livello del volume prima di accendere l'impianto. Anche con il volume al minimo è possibile udire dei suoni al momento dell'accensione, ma questo è normale e non indica un malfunzionamento.

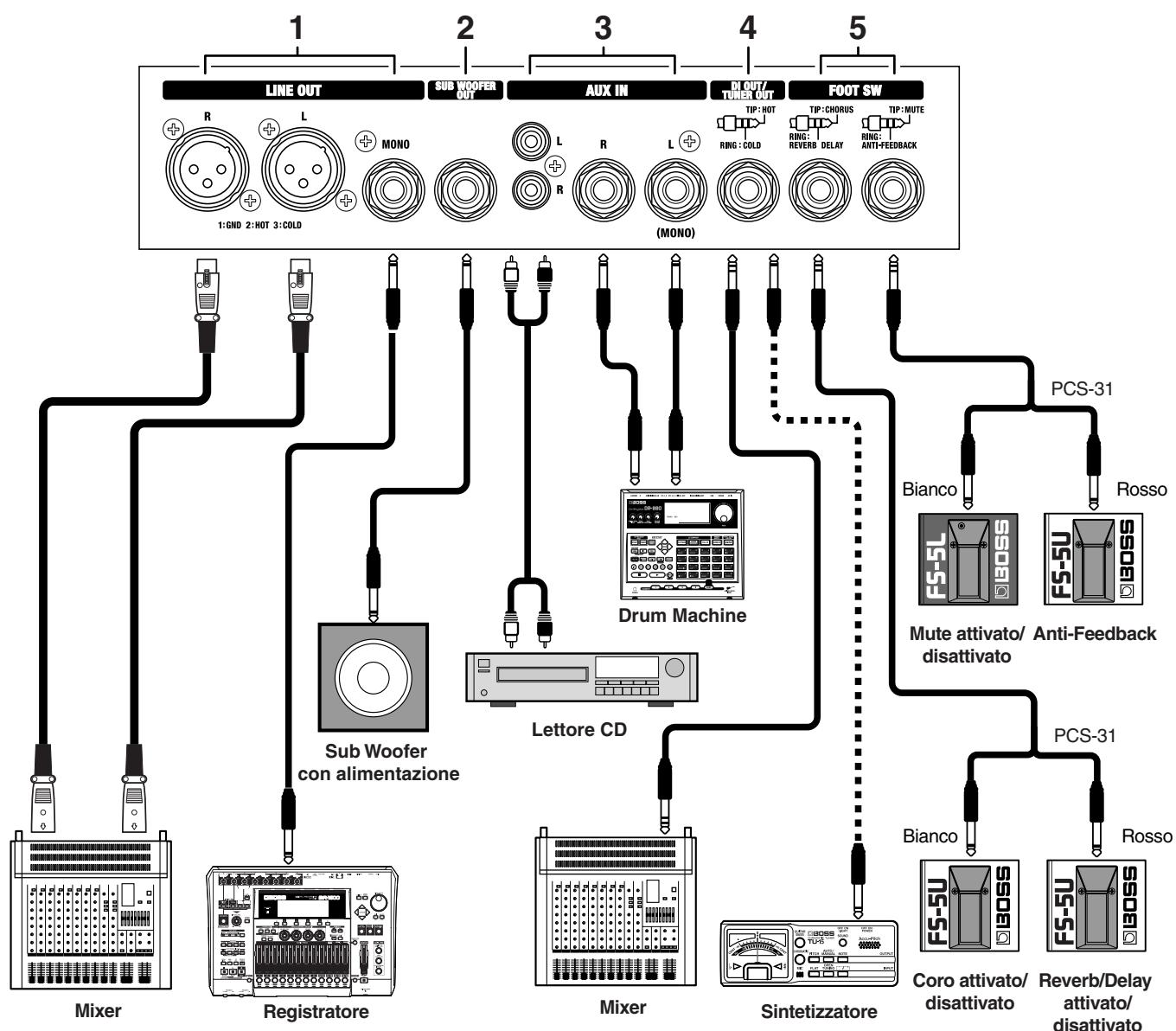

Pannello posteriore

* Quando si utilizzano cavi di collegamento con resistenze, il livello del volume dell'apparecchiatura collegata agli ingressi potrebbe essere basso. In tal caso, utilizzare cavi di collegamento che non contengano resistenze.

1. Jack LINE OUT

È possibile collegare qui un mixer, un dispositivo di registrazione o altri dispositivi. Il livello di uscita è +4 dBu. Inclusi qui sono i connettori XLR (L/R: uscita stereo) e un jack phone 1/4" (uscita mono).

①: GND
②: HOT
③: COLD

* Non è possibile regolare il volume per l'uscita LINE OUT con la manopola MASTER.
* Gli effetti coro sono progettati in modo da produrre la maggiore efficacia quando si utilizzano le casse incorporate dell'unità. L'efficacia può variare quando si utilizza l'uscita LINE OUT anziché le casse incorporate.

È possibile collegare un subwoofer con alimentazione per riprodurre suoni con un low end ancora più potente e incisivo. Il volume è regolato con la manopola MASTER.

3. Jack AUX IN

È possibile collegare un lettore CD, una drum machine o un altro dispositivo e riprodurre suoni in stereo. Sono forniti sia i jack fono RCA che quelli phone da 1/4". Quando si effettua il collegamento solo al jack phone da 1/4" sinistro, la riproduzione è in mono.

Anche se l'ingresso da AUX IN è emesso dalle casse, da PHONES e da SUB WOOFER OUT, non viene emesso da LINE OUT. Il volume è regolato con la manopola MASTER

e l'attivazione/disattivazione della funzione Mute per questi suoni è controllata con il pulsante MUTE.

Se i dispositivi sono collegati sia ai jack phono RCA che a quelli phone da 1/4", i due ingressi vengono mixati.

4. Jack DI OUT/TUNER OUT

Il suono diretto del dispositivo o dello strumento collegato al canale GUITAR o MIC/LINE viene emesso qui. Si tratta di un jack TRS phone da 1/4" con uscita bilanciata.

È inoltre possibile utilizzare questo jack per collegare un sintetizzatore.

* Se l'uscita bilanciata non è necessaria, utilizzare una spina (mono) phone da 1/4" per effettuare il collegamento a questo jack.

SUGGERIMENTO

Se l'uscita bilanciata non è necessaria, è possibile utilizzare il cavo di collegamento speciale (PCS-31 opzionale) per utilizzare DI OUT e TUNER OUT simultaneamente.

Un segnale a fasi invertite viene emesso dal lato COLD (lato rosso di PCS-31). Collegare il dispositivo di registrazione al lato HOT (lato bianco di PCS-31)

5. Jack FOOT SW

AC-90 è compatibile con interruttori a pedale BOSS FS-5L (tipo latch), BOSS FS-5U (tipo momentaneo) e BOSS FS-6.

* Impostare l'interruttore della polarità come illustrato di seguito.

(MUTE, ANTI-FEEDBACK)

Il collegamento di un interruttore a pedale (BOSS FS-5L, FS-5U o FS-6 opzionale) mediante un cavo di collegamento (PCS-31 opzionale) rende possibile l'utilizzo di un interruttore a pedale di tipo latch (FS-5L o FS-6) per attivare o disattivare la funzione Mute o per utilizzare un interruttore a pedale di tipo momentaneo (FS-5U o FS-6) per controllare la funzione anti-feedback.

* Per informazioni sulle impostazioni per FS-6, consultare il relativo manuale dell'utente.

Quando una spina (mono) phone da 1/4" viene utilizzata per collegare un unico interruttore a pedale, viene abilitata solo l'attivazione/disattivazione della funzione Mute. In tal caso, è necessario utilizzare un interruttore a pedale di tipo latch (ad esempio BOSS FS-5L)

* Quando un interruttore a pedale viene collegato per la funzione Mute, il pulsante MUTE deve essere impostato su OFF. Non è possibile disattivare la funzione Mute premendo l'interruttore a pedale quando il pulsante MUTE è acceso (quando l'indicatore MUTE è illuminato). * Quando si utilizza un FS-5U (tipo momentaneo) per attivare e disattivare la funzione Mute, tale funzione è accesa solo mentre l'interruttore viene premuto verso il basso.

Per anti-feedback, un interruttore a pedale funziona come illustrato di seguito:

- Quando la manopola FREQUENCY è posizionata nell'intervallo da L a H, l'interruttore attiva e disattiva la funzione anti-feedback. - Quando la manopola FREQUENCY è posizionata su AUTO, l'interruttore funziona come l'interruttore START per il rilevamento automatico. Se si tiene premuto l'interruttore a pedale verso il basso per uno o più secondi, la funzione di rilevamento automatico torna in modalità di standby.

(CHORUS, DELAY/REVERB)

Se si utilizza un cavo di collegamento speciale (PCS-31 opzionale) per collegare due interruttori a pedale (BOSS FS-5U opzionale), è possibile utilizzare un FS-5U per attivare e disattivare l'effetto coro e l'altro FS-5U per attivare e disattivare gli effetti delay o reverb.

Quando una spina (mono) phone da 1/4" viene utilizzata per collegare un unico interruttore a pedale, viene abilitata solo l'attivazione/disattivazione dell'effetto coro.

* La funzione di attivazione/disattivazione dell'effetto coro funziona su entrambi i canali. * Non è possibile attivare e disattivare l'effetto coro premendo l'interruttore a pedale quando il pulsante CHORUS è nella posizione OFF.

Esempio di utilizzo di due canali combinati

Quando si utilizza un microfono e un trasduttore

CANALE GUITAR:

Trasduttore magnetico o piezo

CANALE MIC/LINE:

Microfono dinamico o a condensatore (pulsante SELECT = MIC)

In tal modo è possibile fondere il ricco intervallo di media frequenza del trasduttore con l'high end delicato del microfono.

Se si utilizza un microfono a condensatore, impostare

l'interruttore PHANTOM su ON.

Microfono a condensatore o dinamico

Quando si utilizzano due chitarre

CANALE GUITAR:

Chitarra 1 Trasduttore piezo o magnetico

CANALE MIC/LINE:

Chitarra 2 Trasduttore magnetico (pulsante SELECT = LINE)

È possibile scambiare le chitarre senza dover regolare nuovamente il volume e il tono.

Quando si utilizza una chitarra con due tipi di trasduttori

CANALE GUITAR:

Trasduttore magnetico (pulsante SELECT = LINE)

È possibile bilanciare i livelli del volume mediante la manopola VOLUME di ciascun canale e regolare il tono per ogni trasduttore per ottenere il suono ottimale con le manopole dell'equalizzatore (BASS/MIDDLE/TREBLE).

Modalità di utilizzo del supporto pieghevole

Quando si utilizza AC-90 su pavimento o in altre posizioni basse, l'installazione e l'utilizzo del supporto pieghevole può facilitare l'ascolto del suono dalle casse.

• Quando si utilizza il supporto pieghevole, assicurarsi sempre di posizionarlo in modo che AC-90 rimanga stabile.
• Quando non si utilizza il supporto pieghevole, ripiegarlo.

ATTENZIONE

• Mai sollevare e trasportare AC-90 dal supporto pieghevole.
• Mai posizionare oggetti di alcun tipo sulla parte superiore di AC-90 quando si utilizza il supporto pieghevole. Inoltre, mai sedersi o appoggiarsi sul supporto pieghevole.
• Quando si piega il supporto pieghevole, attenzione a non lesionarsi le dita.

Utilizzo di un supporto casse

Mediante un supporto casse, è possibile montare AC-90 all'altezza ottimale per l'utilizzo come cassa monitor o come semplice sistema di amplificazione.

ATTENZIONE

• AC-90 è progettato per essere utilizzato esclusivamente con supporti casse le cui dimensioni soddisfano le specifiche descritte di seguito.
  Non utilizzarlo con un supporto casse che non soddisfa le seguenti specifiche.

- Prima dell'utilizzo, regolare il supporto casse a un'altezza di 140 cm (55-1/8") o inferiore e con un'ampiezza delle gambe di 120 cm (47-1/4") o superiore, come illustrato nella figura seguente.

- L'utilizzo di un supporto casse che non soddisfa le specifiche sulla sinistra o che è regolato a un'altezza superiore a 140 cm (55-1/8") o con un'ampiezza delle gambe inferiore a 120 cm (47-1/4") può provocare il rovesciamento del supporto e quindi danneggiare l'apparecchiatura o provocare lesioni.

- Quando si utilizza AC-90 con un supporto casse, quest'ultimo deve essere posizionato con cautela assicurandosi che sia stabile e che rimanga saldo.

- I cavi collegati ad AC-90 devono essere lasciati lenti per evitare che qualcuno inciampi provocando incidenti.

- Per evitare incidenti dovuti a cadute, non posizionare alcun tipo di oggetto su AC-90 quando quest'ultimo è montato su un supporto casse.

- Durante il montaggio di AC-90 su un supporto casse o quando si regola l'altezza del supporto con AC-90 montato su di esso, assicurarsi di avere sempre a disposizione almeno una persona per assistenza.

IT Questo simbolo indica che nei paesi della Comunità europea questo prodotto deve essere smaltito separatamente dai normali rifiuti domestici, secondo la legislazione in vigore in ciascun paese. I prodotti che riportano questo simbolo non devono essere smaltiti insieme ai rifiuti domestici. Ai sensi dell'art. 13 del D.Lgs. 25 luglio 2005 n. 151.
