MANUALE UTENTE CUBE-ST-R ROLAND
Descrizioni del pannello....21
Pannello di controllo....21
Collegamento dell'adattatore CA......24
Collegamenti ......25
Accensione e spegnimento......25
Español

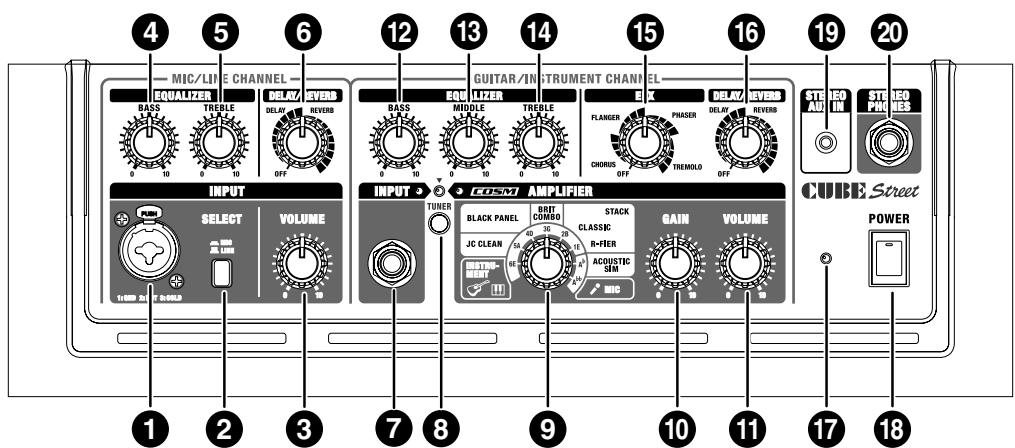

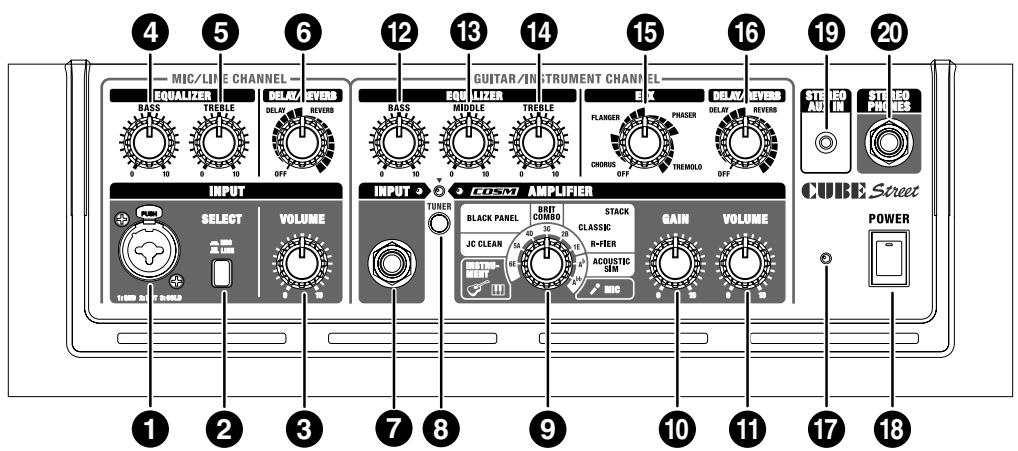

Pannello di controllo
MIC/LINE CHANNEL
Collegare il microfono o lo strumento di linea (ad esempio, la chitarra acustica o la tastiera) in questo punto.
2. Interruttore SELECT
Premere questo interruttore per scegliere il livello di ingresso appropriato al dispositivo collegato (mic/line). Quando l'interruttore è in posizione Line, è possibile utilizzare una chitarra acustica o una tastiera.
3. Manopola VOLUME
Consente di regolare il volume del canale.
EQUALIZER
4. Manopola BASS
Consente di regolare la qualità di tono dell'intervallo di bassa frequenza.
5. Manopola TREBLE
Consente di regolare la qualità di tono dell'intervallo di alta frequenza.
DELAY/REVERB
6. Manopola DELAY/REVERB
Ruotare la manopola su DELAY o su REVERB per passare all'effetto desiderato, quindi regolare la quantità di effetto applicato.
* Le indicazioni di intensità per le funzioni DELAY e REVERB sul pannello servono da riferimento. Assicurarsi di controllare il suono durante la regolazione degli effetti.
DELAY
Ruotare la manopola per cambiare il tempo e la quantità degli effetti di ritardo.
REVERB
Viene fornito un effetto reverb stereo dalla sonorità ampia. Ruotare la manopola per regolare il livello dell'effetto reverb.
GUITAR/INSTRUMENT CHANNEL
In questo punto è possibile collegare la chitarra elettrica, la chitarra acustica, lo strumento elettronico (ad esempio una tastiera) oppure un microfono.
8. Interruttore TUNER
Quando la funzione tuner è attiva l'interruttore è di colore rosso; quando è disattivata, l'interruttore non è illuminato. Per informazioni dettagliate, consultare p. 24.
9. Interruttore dei tipi
È possibile scegliere tra gli otto tipi indicati di seguito. Quando la funzione tuner è attiva, è possibile utilizzare questo interruttore per selezionare il nome della corda da accordare (p. 24).
INSTRUMENT
Selezionare questo tipo se è stata collegata una chitarra acustica oppure uno strumento elettronico, ad esempio una tastiera.
JC CLEAN
Si tratta di una riproduzione del famoso amplificatore per chitarra Roland JC-120 Jazz Chorus. Le notevoli caratteristiche di pulizia e uniformità del suono offrono un effetto morbido che diventa ancora più efficace se utilizzato in combinazione con uno strumento per la produzione di effetti sonori esterno.
BLACK PANEL
Basato sul modello di amplificatore Fender Twin Reverb classico, utilizzato in un'ampia varietà di stili musicali, dal country al blues, al jazz e al rock. Offre una grande varietà di bassi e un high end intenso.
BRIT COMBO
Basato sul modello Vox AC-30TB, l'amplificatore rock che creò il "Liverpool sound" degli anni 60. È in grado di produrre un'ampia gamma di sonorità, dal clean all'overdrive, con maggiore distorsione e potenza alle frequenze basse e medie, quando il guadagno dell'amplificatore aumenta.
CLASSIC STACK
Modellato sulla sonorità e sulla risposta di un amplificatore Marshall JMP1987. Il leggendario JMP1987 è rinomato per il tono morbido e particolarmente indicato per il rock classico e l'hard rock.
R-FIER STACK
Modellato sull'amplificatore a valvole MESA/Boogie. Questo amplificatore dal guadagno estremamente elevato è in grado di produrre suoni metallici, grunge e un'ampia varietà di altri suoni di base.
ACOUSTIC SIM
Combinando la simulazione della chitarra acustica e la tecnologia COSM, che consente di riprodurre le caratteristiche dei diversi amplificatori, questo originale modello di amplificatore offre la sonorità dinamica di una chitarra acustica utilizzando una normale chitarra elettrica.
MIC
Scegliere questa posizione quando è collegato un microfono.
* A seconda della posizione dei microfoni in relazione alle casse, è possibile che venga generato un rumore stridulo. Per porre rimedio a questa eventualità, effettuare una delle seguenti operazioni:
-
Cambiare l'orientamento dei microfoni.
-
Riposizionare il microfono a una distanza maggiore dalle casse.
-
Ridurre i livelli di volume.
* Tutti i nomi di prodotto citati nel presente documento sono marchi o marchi registrati dei rispettivi proprietari e non si riferiscono a Roland Corporation. Nel presente manuale, tali nomi sono utilizzati per indicare i suoni che vengono simulati mediante la tecnologia COSM.
10.Manopola GAIN
Consente di regolare il livello di distorsione.
11.Manopola VOLUME
Consente di regolare il volume del canale.
EQUALIZER
12.Manopola BASS
Consente di regolare la qualità di tono dell'intervallo di bassa frequenza.
13.Manopola MIDDLE
Consente di regolare la qualità di tono dell'intervallo di media frequenza.
14.Manopola TREBLE
Consente di regolare la qualità di tono dell'intervallo di alta frequenza.
* La tecnologia COSM è in grado di riprodurre fedelmente le funzionalità e le caratteristiche di una grande varietà di amplificatori; quando le manopole BASS, MIDDLE e TREBLE sono regolate sullo 0 e l'interruttore dei tipi è posizionato su BLACK PANEL non sarà prodotto alcun suono.
EFX (effetti)
15.Manopola EFX (effetti)
Ruotare questa manopola su chorus, flanger, phaser o tremolo per selezionare l'effetto corrispondente, quindi regolare la quantità di effetto applicato. È inoltre possibile attivare o disattivare la funzione EFX mediante gli interruttori a pedale opzionali (BOSS FS-5U o FS-6).
* Le indicazioni di intensità degli effetti CHORUS, FLANGER, PHASER, TREMOLO sul pannello servono da riferimento. Assicurarsi di controllare il suono durante la regolazione degli effetti.
CHORUS
Si tratta di un effetto coro sintetizzato a livello spaziale. L'effetto coro sintetizzato a livello spaziale, un metodo disponibile solo in stereo, viene creato mixando nello spazio
EFX
effettivo il suono proveniente dalla cassa destra (da cui viene emesso il suono dell'effetto) e quello proveniente dalla cassa sinistra (che emette il suono diretto). In tal modo si crea una diffusione laterale maggiore rispetto a quella prodotta quando i suoni vengono mixati elettronicamente, fornendo una sensazione di ampiezza più naturale.
FLANGER
Crea un effetto flange che genera una sorta di sensazione di rotazione del suono.
EFX
PHASER
Questo effetto aggiunge un segnale variabile con cambio di fase al suono diretto e fornisce al suono un carattere vorticoso.
EFX
TREMOLO
L'effetto Tremolo genera un cambiamento ciclico del volume.
EFX
DELAY/REVERB
16.Manopola DELAY/REVERB
Ruotare la manopola su DELAY o su REVERB per passare all'effetto desiderato, quindi regolare la quantità di effetto applicato.
DELAY
Ruotare la manopola per cambiare il tempo e la quantità degli effetti di ritardo.
DELAY/ REVERB
REVERB
Viene fornito un effetto reverb stereo dalla sonorità ampia. Ruotare la manopola per regolare il livello dell'effetto reverb.
DELAY/ REVERB
17. Indicatore di alimentazione
Questo indicatore si illumina quando l'unità è accesa.
* Quando l'unità funziona esclusivamente con le batterie e il livello di carica di queste si riduce eccessivamente, l'intensità luminosa dell'indicatore diminuisce durante l'esecuzione.
* Se si suona utilizzando un volume elevato mentre il livello delle batterie comincia a diminuire, è possibile che i suoni vengano distorti o tagliati. Si tratta di una conseguenza normale che non indica un malfunzionamento. In tali circostanze, sostituire le batterie o utilizzare l'adattatore CA fornito con l'unità.
18. Interruttore POWER
Si tratta dell'interruttore di accensione e spegnimento.
* L'unità è dotata di un circuito di protezione. Prima che l'unità cominci a funzionare normalmente, dopo l'accensione è necessario un breve intervallo (alcuni secondi).
* Per spegnere completamente l'impianto, spegnere prima l'interruttore POWER, quindi scollegare il cavo dell'alimentazione dalla presa di corrente. Consultare "Power Supply: Use of Batteries" (p. 4).
19. Jack AUX IN
Non è possibile collegare e utilizzare un lettore CD o MP3, né un altro tipo di dispositivo insieme alla chitarra o ad altri tipi di dispositivo. È possibile collegare una presa phone di dimensioni ridotte.
* Stabilire il livello del volume regolando il controllo volume del dispositivo collegato.
20. Jack STEREO PHONES
Collegare le cuffie a questo jack.
* Se il jack STEREO PHONES è in uso, la cassa dell'unità non riproduce alcun suono.
Se si utilizza un cavo di collegamento PCS-31, questo jack può essere utilizzato anche come uscita di registrazione stereo.
* Se si sta utilizzando un cavo mono, l'effetto potrebbe essere difficile da distinguere.

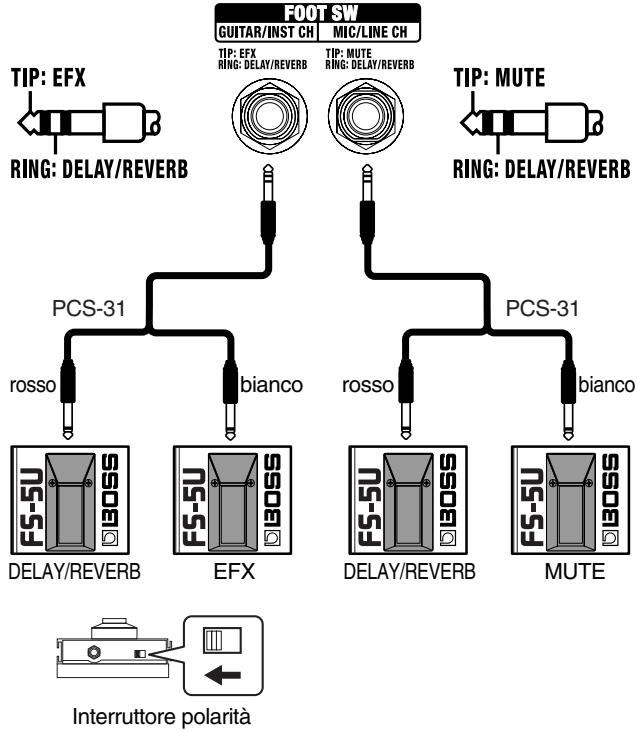

Per attivare o disattivare le funzioni MUTE e DELAY/ REVERB per il canale MIC/LINE e le funzioni EFX e DELAY/REVERB per il canale GUITAR/INST è possibile utilizzare un interruttore a pedale collegato in questo punto.
* Se si utilizza un cavo mono per collegare solo un interruttore a pedale, sarà possibile controllare solo l'effetto MUTE del canale MIC/LINE e solo l'effetto EFX del canale GUITAR/INST.

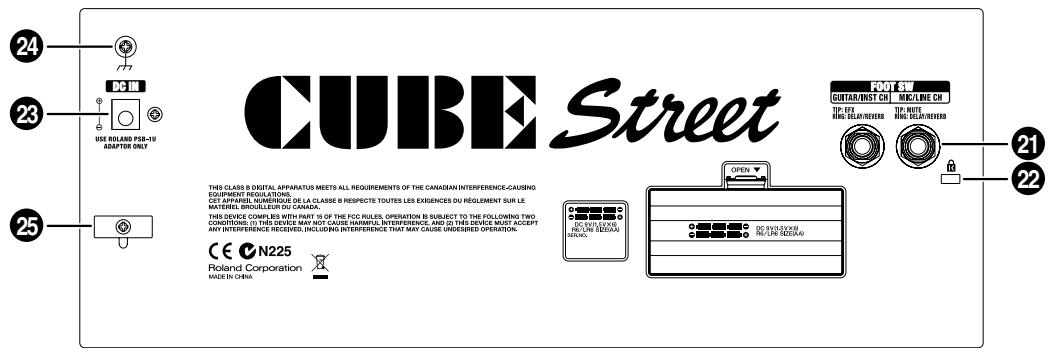

22. Slot di protezione (K)
http://www.kensington.com/
23. Jack adattatore CA
Collegare a questo jack l'adattatore CA fornito.
* Utilizzare esclusivamente l'adattatore CA incluso con l'amplificatore CUBE STREET.
24. Morsetto di terra
In caso di configurazioni particolari, è possibile che toccando la superficie del dispositivo, i microfoni a esso collegati o le parti metalliche di altri oggetti, ad esempio le chitarre, si avverta una sensazione sgradevole. Ciò è dovuto a una piccolissima carica elettrica, assolutamente innocua. Se tuttavia tale carica dovesse generare preoccupazione, collegare il morsetto di terra a una messa a terra esterna. Quando l'unità è collegata a massa, è possibile che venga generato un leggero ronzio, a seconda dell'installazione. Se non si è sicuri del metodo di collegamento, contattare il Centro di assistenza Roland più vicino oppure un distributore Roland autorizzato, come indicato nella pagina delle informazioni.
Punti non indicati per il collegamento
- Tubi dell'acqua (potrebbero causare folgorazioni o scosse)
- Tubi del gas (potrebbero causare incendi o esplosioni)
- Massa della linea telefonica o parafulmine (potrebbe essere pericoloso in caso di fulmini)
25. Gancio per cavo
Agganciare il cavo dell'adattatore CA in questo punto (p. 24).
Collegamento dell'adattatore CA
NOTA
Utilizzare esclusivamente l'adattatore CA incluso con l'amplificatore CUBE STREET. L'utilizzo di altri adattatori CA potrebbe danneggiare l'amplificatore o causare altri problemi.
Per evitare l'interruzione accidentale dell'alimentazione all'unità (nel caso in cui la spina si stacchi inavvertitamente) e per impedire una tensione eccessiva del jack dell'adattatore CA, ancorare il cavo di alimentazione utilizzando l'apposito gancio, come mostrato nella figura.
NOTA

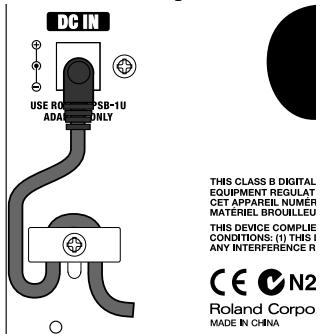

Posizionare l'adattatore CA in modo che il lato con l'indicatore (vedere la figura) sia rivolto verso l'alto e quello con le informazioni sia rivolto verso il basso. Collegando l'adattatore CA alla relativa presa, l'indicatore si illumina.


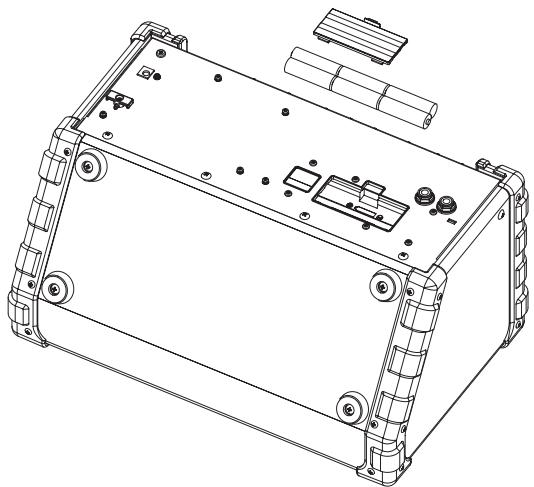

Nota sulle batterie
Oltre all'adattatore CA, l'amplificatore CUBE STREET può essere alimentato con sei batterie AA (opzionali). Inserire le batterie come mostrato nella figura, assicurandosi che siano orientate correttamente.
Se mentre si utilizza l'adattatore CA nell'unità sono presenti le batterie, l'unità continuerà a funzionare normalmente nel caso in cui la tensione di linea venga interrotta (interruzione di corrente o distacco del cavo di alimentazione).
* Al momento dell'installazione o della sostituzione delle batterie, spegnere sempre l'unità e scollegare tutti i dispositivi eventualmente collegati. In tal modo, è possibile impedire il malfunzionamento e/o eventuali danni alle casse o ad altri dispositivi.
* Durata prevista delle batterie in condizioni di utilizzo continuo: Alcaline: circa 15 ore La durata varia a seconda delle condizioni effettive di utilizzo.
ACCORDATURA
È possibile utilizzare l'accordatura manuale, nel caso in cui si passi da una corda all'altra per accordarle singolarmente e l'accordatura cromatica, che determina in modo automatico il tono più vicino a quello prodotto dalla corda.
Accordatura in modalità manuale
- Premere l'interruttore TUNER.
- Utilizzare l'interruttore dei tipi per scegliere il nome della corda che si desidera accordare, quindi suonare una sola nota sulla corda aperta.
* Il suono del canale della chitarra o dello strumento non sarà udibile dalle casse dell'unità mentre si utilizza la funzione tuner.
| Posizione interruttore | Nome corda |
| 6E | Apre la sesta corda |
| 5A | Apre la quinta corda |
| 4D | Apre la quarta corda |
| 3G | Apre la terza corda |
| 2B | Apre la seconda corda |
| 1E | Apre la prima corda |
| A^b | Apre la quinta corda (mezzo passo (semitono) verso il basso) |
| A^bb | Apre la quinta corda (un passo intero (tonalità intera) verso il basso) |
* Tono di riferimento: A4=440 Hz
- Accordare la corda fino a quando non si accende l'indicatore verde.
* Se il tono è più basso, l'indicatore lampeggia.
* Se il tono è più alto,
l'indicatore lampeggia.
Accordatura in modalità cromatica
- Tenere premuto l'interruttore TUNER per almeno un secondo, in modo che l'indicatore rosso lampeggi.
- Suonare una sola nota sulla corda aperta che si desidera accordare.
- Accordare la corda fino a quando non si accende l'indicatore verde.

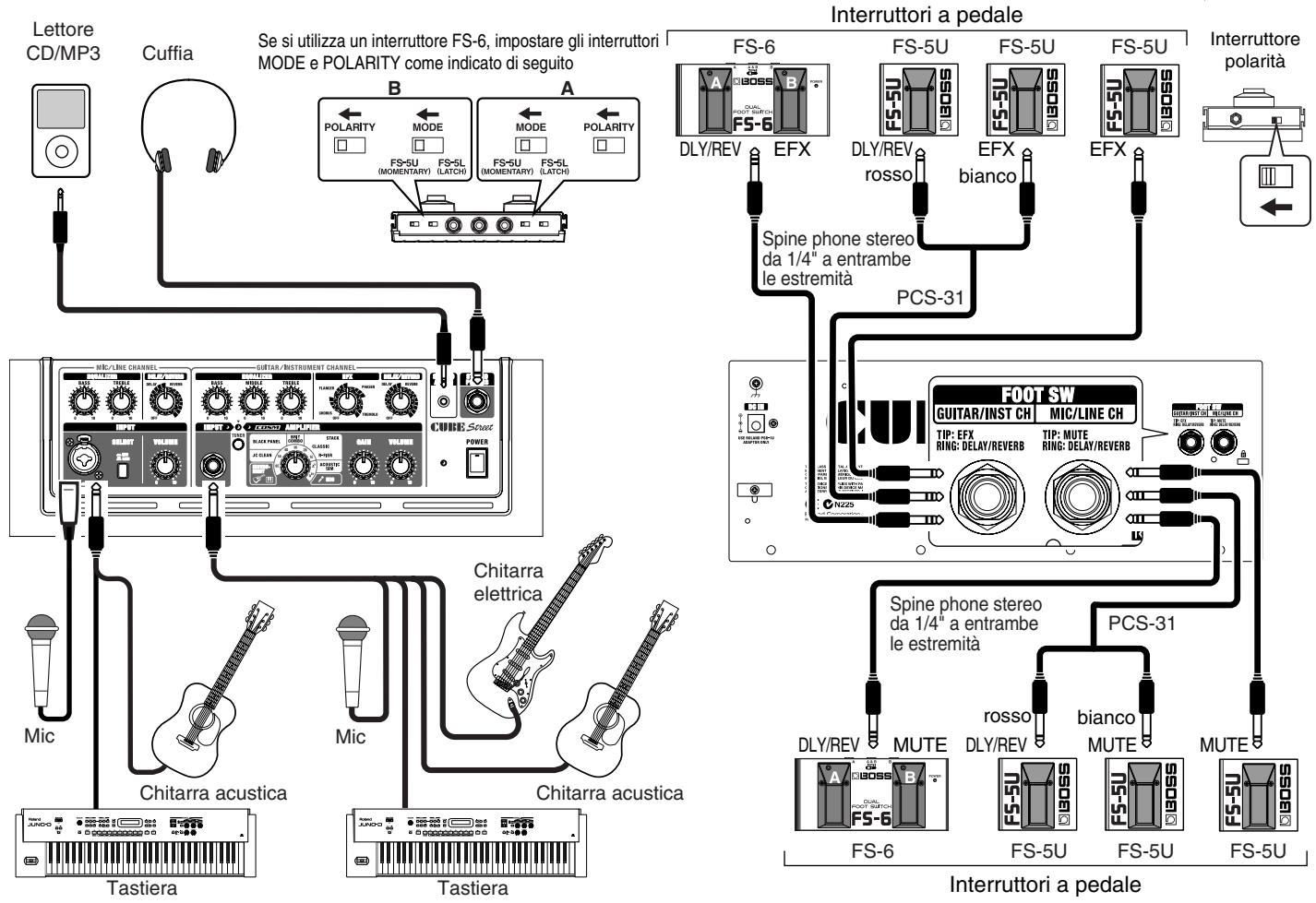

Per collegare l'amplificatore CUBE STREET ad altre apparecchiature, vedere la figura mostrata di seguito.
Accensione e spegnimento
Una volta completate le connessioni, accendere i vari dispositivi nell'ordine specificato. Se i dispositivi vengono accesi nell'ordine errato, è possibile che si verifichi un malfunzionamento e/o danni alle casse e agli altri dispositivi.
- Assicurarsi che tutti i controlli volume dell'amplificatore CUBE STREET e dei dispositivi collegati siano regolati su 0.
-
Accendere tutti i dispositivi collegati ai jack di ingresso dell'amplificatore CUBE STREET (jack INPUT e jack AUX IN).
-
Accendere l'amplificatore CUBE STREET.
-
Regolare i livelli di volume dei dispositivi.
-
Prima di spegnere, abbassare il volume di ciascuno dei dispositivi del sistema, quindi SPEGNERE i dispositivi nell'ordine inverso a quello di accensione.

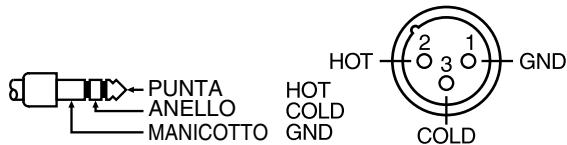

* Questo strumento è dotato di jack bilanciati di tipo XLR/TRS per microfoni. Di seguito sono illustrati gli schemi elettrici di questi jack. Effettuare i collegamenti solo dopo aver controllato gli schemi elettrici delle altre apparecchiature che si intende collegare.
* Se mentre si utilizza l'adattatore CA nell'unità sono presenti le batterie, l'unità continuerà a funzionare normalmente nel caso in cui la tensione di linea venga interrotta (interruzione di corrente o distacco del cavo di alimentazione).
* Quando l'unità funziona esclusivamente con le batterie e il livello di carica di queste si riduce eccessivamente, l'intensità luminosa dell'indicatore diminuisce. Sostituire le batterie prima possibile.
* A seconda della posizione dei microfoni in relazione alle casse, è possibile che venga generato un rumore stridulo. Per porre rimedio a questa eventualità, effettuare una delle seguenti operazioni:
-
Cambiare l'orientamento dei microfoni.
-
Riposizionare i microfoni a una distanza maggiore dalle casse.
-
Ridurre i livelli di volume.
* L'unità è dotata di un circuito di protezione. Prima che l'unità cominci a funzionare normalmente, dopo l'accensione è necessario un breve intervallo (alcuni secondi). Per evitare suoni ad alto volume improvvisi, assicurarsi sempre che il livello del volume sia abbassato prima di accendere l'unità. Anche con il volume al minimo è possibile che al momento dell'accensione e dello spegnimento si sentano dei suoni; si tratta di una situazione normale, che non indica un malfunzionamento.
* Per spegnere completamente l'impianto, spegnere prima l'interruttore POWER, quindi scollegare il cavo dell'alimentazione dalla presa di corrente. Consultare "Power Supply: Use of Batteries" (p. 4).
* Per evitare malfunzionamenti e/o danni alle casse o agli altri dispositivi, abbassare sempre il volume e spegnere tutti i dispositivi prima di eseguire qualsiasi collegamento.
* Prima di qualsiasi collegamento, accertarsi che la manopola VOLUME di entrambi gli amplificatori sia regolata su "0".
* Quando si utilizzano cavi di collegamento con resistenze, il livello del volume dell'apparecchiatura collegata agli ingressi potrebbe essere basso. In tal caso, utilizzare cavi di connessione che non contengono resistenze, ad esempio quelli della serie Roland PCS.
