| Tipo de produto | Climatizador móvel monobloco |
| Marca | Honeywell |
| Modelo | MN10CESWW |
| Capacidade de refrigeração | 10 000 BTU/h (2,9 kW) |
| Área recomendada | Até 25 m² |
| Funções | Refrigeração, desumidificação, ventilação, modo noturno |
| Desumidificação | Até 1,5 L/h |
| Fluxo de ar | 350 m³/h |
| Nível de ruído | 52 dB (A) em modo baixo, 56 dB (A) em modo alto |
| Dimensões (L x P x A) | 40 x 33 x 68 cm |
| Peso | 25 kg |
| Alimentação elétrica | 220-240 V ~ 50 Hz, 10 A |
| Consumo elétrico | 950 W (refrigeração) |
| Classe energética | A |
| Fluido refrigerante | R32, carga 300 g |
| Reservatório de água | Autoevaporação, drenagem manual em caso de umidade elevada |
| Filtro | Lavável, pré-filtro de poeira |
| Controle remoto | Sim, incluso |
| Temporizador | Programável 24h |

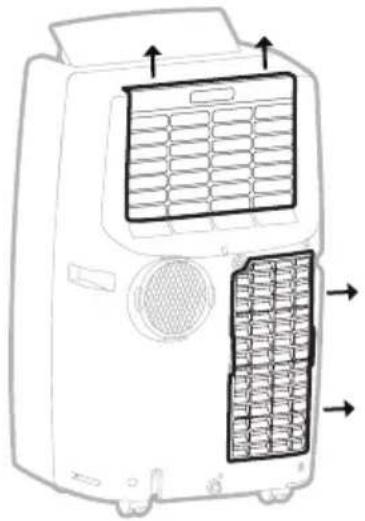

| Manutenção e limpeza | Limpar o filtro a cada 2 semanas, limpar o condensador uma vez por ano |
| Segurança | Proteção contra gelo, desligamento automático em caso de superaquecimento |
| Peças de reposição e reparabilidade | Filtro disponível, controle remoto, kit de exaustão (manual de reparo online) |
Perguntas frequentes - MN10CESWW HONEYWELL
Perguntas dos utilizadores sobre MN10CESWW HONEYWELL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Ar condicionado em formato PDF gratuitamente! Encontre o seu manual MN10CESWW - HONEYWELL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. MN10CESWW da marca HONEYWELL.
MANUAL DE UTILIZADOR MN10CESWW HONEYWELL
Leia e guarde estas instruções antes da utilização
- NÃO opere a unidade com uma ficha elétrica danificada ou uma tomada de parede solta. Se o cabo de alimentação estiver danificado, deverá ser substituído pelo fabricante, o seu agente de serviço ou pessoal devidamente qualificado, de modo a evitar um perigo.
- NÃO CUBRA A ENTRADA E A SAÍDA DE AR QUANDO EM UTILIZAÇÃO.
- NÃO coloque objetos ou se sente na unidade.
- Desligue e retire sempre a tomada da unidade ao limpar ou reparar.
- NÃO use o aparelho se estiver danificado.
- Se necessária uma reparação, entre em contacto com um agente de reparação autorizado.
- Retire a tomada da unidade quando armazenada ou quando não está em uso.
- NÃO puxe ou transporte o aparelho pelo cabo de alimentação.
- NÃO trilhe o fio na porta e NÃO o puxe ao longo de cantos ou extremidades afiadas.
- NÃO passe o cabo de alimentação por baixo de tapetes ou alcatifas.
- Tenha cuidado para evitar tropeçar no cabo.
-
NÃO use o dispositivo nos seguintes casos: - Perto de uma fonte de ignição
-
Em áreas onde a gasolina, tinta ou outros produtos inflamáveis são armazenados.
- Numa área onde a água pode ser projetada.
- NÃO toque na ficha ou no dispositivo com as mãos molhadas.
- As precauções básicas de segurança devem ser sempre cumpridas ao usar aparelhos elétricos.
- Este aparelho foi fabricado para utilização em ambientes domésticos e não deve ser usado para outros fins. Only use the installation kit provided to install this unit.
- Use apenas o kit de instalação fornecido para instalar esta unidade. NÃO tente estender a mangueira de exaustão ou instalar esta unidade usando outros métodos além dos fornecidos neste manual. A instalação incorreta pode anular quaisquer garantias existentes.
- NÃO use uma extensão com esta unidade.
- Este aparelho pode ser usado por crianças com mais de 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, caso sejam supervisionadas ou se receberem instruções relativas à utilização do aparelho de forma segura e compreenderem os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
- Nunca coloque os seus dedos ou varetas na saída de ar. Tome especial cuidado em avisar as crianças destes perigos.
-
O fabricante não é responsável por ferimentos causados a pessoas ou danos materiais devido à não observância das instruções de manutenção e uso indevido do aparelho.
-
O aparelho deve ser instalado de acordo com as normas nacionais de fiação.
- O aparelho não deve ser usado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas sem experiência e conhecimentos, exceto se forem supervisionadas ou se receberem instruções relativas à utilização do aparelho.
- As crianças supervisionadas não devem brincar com o aparelho.
| SÍMBOLO NOTA | EXPLICACÃO | |
 | AVISO | Este símbolo indica que este aparelho usa um refrigerante inflamável. Se houver uma fuga de refrigerante e este for a exposta a uma fonte de ignição externa, existe risco de incêndio. |
 | CUIDADO | Este símbolo indica que o manual de instruções deve ser lido cuidadosamente. |
 | CUIDADO | Este símbolo indica que o pessoal de manutenção deve manusear este equipamento tendo em conta o manual de instruções. |
 | CUIDADO | Este símbolo indica que está disponível informação, tal como o manual de instruções ou manual de instalação. |
Avisos adicionais para aparelhos com gás refrigerante R290
• Leia as instruções cuidadosamente antes de usar o aparelho.
- O gás refrigerante R290 está em conformidade com as diretivas ambientais europeias.
- Este aparelho contém um determinado número de gramas (veja a etiqueta de classificação na parte de trás da unidade) de gás refrigerante R290. A quantidade máxima de carga de refrigerante é de 0,3 kg.
- Ao descongelar ou limpar, não utilize nenhum outro método além dos recomendados pelo fabricante.
- Não coloque o aparelho numa divisão com fontes de ignição contínua (por exemplo, chamas, aparelhos a gás ou aquecedores elétricos em funcionamento).
- Não perfure e não queime.
- Não fure nenhum parte do circuito de refrigeração.
- O gás refrigerante pode ser inodoro.
- O aparelho deve ser instalado, usado e armazenado numa área superior a 15 m ^2 .
- A acumulação de possíveis fugas de refrigerante numa divisão não ventilada pode causar incêndio ou explosão caso o refrigerante entre em contacto com aquecedores elétricos, fornos ou outras fontes de ignição.
- O aparelho deve ser armazenado de modo a prevenir danos mecânicos.
- Apenas indivíduos autorizados por uma organização acreditada para certificar a sua competência em manusear refrigerantes, em conformidade com a legislação da indústria, devem trabalhar no circuito de refrigerante.
- As reparações devem ser realizadas com base nas recomendações do fabricante.
- A manutenção e as reparações que requerem a assistência de outro pessoal qualificado devem ser executadas sob a supervisão de especialistas na utilização de refrigerantes inflamáveis.
Parabéns pela compra deste Ar Condicionado Local Honeywell.
Quanto a informação relativa à instalação, manuseamento, manutenção, limpeza e eliminação do aparelho, agradecemos que consulte o parágrafo abaixo no manual.
DICAS PARA O UTILIZADOR
O ar condicionado local Honeywell é ideal para a refrigeração local. TO compressor, condensador e evaporador estão inseridos numa unidade compacta. O ar é desumidificado e refrigerado enquanto um tubo flexível de exaustão envia o calor para o exterior. O ar condicionado local inclui um kit de janela de saída de ar. Não necessária nenhuma instalação permanente. A unidade é fácil de transportar de divisão para divisão e oferece uma solução de ar condicionado local verdadeiramente flexível.
Sistema de evaporação automática - A unidade evapora automaticamente a condensação através do tubo de exaustão. Não existe a necessidade de esvaziar o tanque de drenagem exceto em condições de elevada humidade. Leia e siga as instruções cuidadosamente.
Para garantir a máxima eficiência do produto, mantenha as portas e janelas fechadas quando este estiver a ser usado como ar condicionado local ou desumidificador. Se o produto estiver a ser usado apenas com a função de ventilador, uma janela aberta poderá melhorar a circulação do ar.
Operação de Refrigeração, de Aquecimento* e de Desumidificação
Operação de Ventilação
Importante:
Antes de instalar a unidade, coloque-a na posição vertical durante 1 hora antes de usar para permitir que o refrigerante estabilize. Ajuste manualmente a saída de ar localizada no topo da unidade para ajustar a direção do fluxo de ar.
- Siga as instruções de instalação para configurar a unidade.
- Ligue a unidade a um circuito com a ligação terra devida. NÃO ligue a uma extensão.
*Aplicável apenas em modelos com a função de aquecimento.

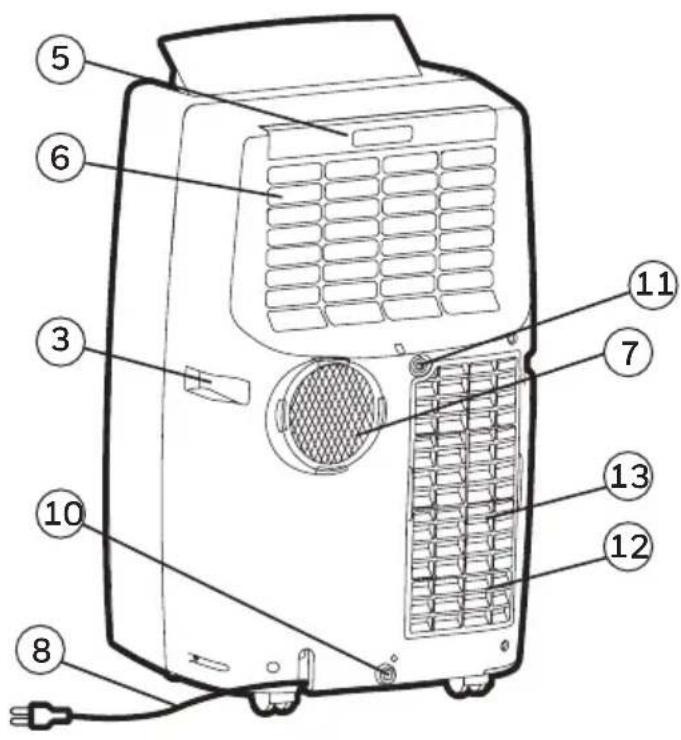

2) Saída de Ar 10) Bujão de drenagem inferior com
3) Pega 11) Tampão de Drenagem de Superior
(Modo de Desumidificação)
7) Conector de Tubo de Exaustão
8) Cabo de Alimentação Elétrica
É importante que as instruções de instalação abaixo sejam seguidas para a instalação bem sucedida deste ar condicionado local. Por favor, entre em contato com o Apoio ao cliente se tiver alguma dificuldade ou questões relacionadas com estes procedimentos de instalação.
①
- Acessório da aba + Tampa da Abertura
(1 Peça) 4. Tubo de Exaustão (1 Peça)
- Adaptador da Ponteira de Exaustão
(1 Peça) 5. Ponteira de Exaustão (1 Peça)
- Conector da Mangueira de Exaustão
(1 Peça)
Passos de instalação:
Através de uma janela aberta
- Ligue o Adaptador da ponteira de exaustão ao Tubo de exaustão. Faça a ligação do tubo de exaustão ao tubo de exaustão. Garanta o encaixe adequado em ambas as extremidades. (Ver Img.1)
- Instale a Ponteira de exaustão na Ligação da ponteira de exaustão. (Ver Img.2)
Img.1 Img.2
INSTALAÇÃO (CONTINUAÇÃO)
- Ligue o tubo de exaustão à saída de exaustão traseira na parte de trás da unidade. Faça deslizar a ligação do tubo de exaustão para baixo até estar bloqueada no seu lugar.
Length: 30cm para 120cm (12" para 47")
- Estenda o tubo de exaustão através de uma janela aberta e feche-a tanto quanto possível prendendo o Bocal de exaustão (como mostrado abaixo).
Através de um buraco perfurado na parede ou na janela
Se necessário, o seu ar condicionado local pode ser instalado de forma semipermanente.
- Perfure um buraco através de uma parede exterior ou através de uma janela. Respeite a altura e as dimensões do buraco indicadas na Img. 1 e Img.2.
- Introduza e fixe o Acessório da aba + Tampa da abertura no buraco recém-perfurado.
- Fixe uma extremidade do Tubo de exaustão na Aba de instalação + Tampa de abertura fixadas na parede.
- Fixe a outra extremidade do Tubo de exaustão na Ligação do tubo de exaustão e depois na saída do Exaustor traseiro da unidade (Ver Img. 2).
Nota: Quando a unidade não está em utilização, retire o Tubo de exaustão do Acessório da aba na parede e use a Tampa de abertura incluída para tapar o buraco na parede.
Na janela No rodapé
de madeira
de uma janela
francesa
Na parede: recomendamos o isolamento da secção da parede com materiais de isolamento adequados
Img.2Img.1
Importante:
Não substitua ou aumente o comprimento do tubo de exaustão pois isso pode causar o mau funcionamento da unidade.
AVISO: Quaisquer garantias incluídas neste produto serão anuladas se for adicionado um tubo de extensão extra ao kit de instalação fornecido inicialmente ou se a instalação for realizada de forma diferente do indicado pelas instruções do fabricante, sem uma consulta adequada. Por favor, entre em contato com o Apoio ao cliente para obter ajuda com os procedimentos de instalação, caso seja necessário.
- O tubo de exaustão fornecido tem um diâmetro de 5.9 polegadas (15 cm) e pode ser estendido de 12 a 47 polegadas (30 a 120 cm).
- Não dobre o tubo de exaustão (até ao ponto mostrado abaixo). Um tubo dobrado irá bloquear o ar de exaustão e causar o mau funcionamento ou a interrupção no funcionamento da unidade. Certifique-se de que a parte de trás da unidade está, pelo menos, a 50 cm / 20 polegadas da parede.
- Não coloque a unidade em frente de cortinas ou cortinados pois estes podem obstruir o fluxo de ar.
Nota: Devido à entrada de energia da unidade no arranque, podem ocorrer quedas de tensão, o que pode influenciar outros equipamentos (por exemplo, o escurecimento das luzes). Por favor, certifique-se de que a unidade está ligada a uma fonte com uma impedância máxima do sistema permitida Zmax = 0,306 Ohm. Se necessitar de mais esclarecimentos, entre em contacto com a autoridade local de fornecimento de energia.
PAINEL DE CONTROLO
2) Controlo de Velocidade da Ventoinha
3) Controlos de Temporizador/Definição de Temperatura
6) Luz de Aviso (quando se encontra a piscar)
BOTÕES DE FUNÇÃO
POWER CONTROL
O Controlo de alimentação liga e desliga a unidade. Quando o aparelho é ligado, este botão acende, indicando que está no modo de espera, pronto para ser ligado a qualquer momento.
CONTROLO DE MODO
Configurações: Ar Condicionado, Aquecimento*, Desumidificação, Ventilador. A luz indicadora correspondente iluminar-se-á para indicar a definição do modo atual.
Ajuste a velocidade da ventoinha e temperatura do ar de acordo com o seu nível de conforto pretendido. O intervalo de definição de temperatura é de 16°C - 32°C (61°F - 89°F).
- Modo de desumidificação
O ar é desumidificado à medidaque passa pela unidade, sem estar em modo de arrefecimento completo. Se a temperatura ambiente for superior a 25°C (77°F) a velocidade do ventilador pode ser ajustada; caso contrário, a velocidade do ventilador está pré-ajustada no nível BAIXO.
Nota: Se a unidade for utilizada principalmente como um desumidificador, não ligue o tubo de exaustão. É então necessária drenagem contínua (consulte Drenagem contínua para Modo desumidificador).
*Aplicável apenas em modelos com a função de aquecimento.
BOTÕES DE FUNÇÃO (CONTINUAÇÃO)
- Modo de ventilador
Para a circulação do ar sem a refrigeração do ar condicionado.
- Modo de aquecimento*
Esta unidade utiliza a tecnologia de Bomba de Calor que inverte o ciclo de refrigeração do ar condicionado local pela transferência de calor do exterior para o interior da sala - isto é mais eficiente do que os tradicionais aquecedores elétricos que geram calor em vez de transferirem calor para dentro da sala. Estas propriedades tornam este aquecedor ideal para o uso no outono ou na primavera, quando as temperaturas exteriores não são muito frias, ou como aquecimento suplementar em quartos mais frios da sua casa.
Quando é selecionado o modo de aquecimento, a luz indicadora acender-se-á. O aquecimento é ativado somente quando a temperatura ambiente estiver abaixo de 25°C (77°F). Neste modo, a temperatura pretendida pode ser definida entre 16°C - 25°C (61°F - 77°F). Quando em modo de aquecimento, a condensação deve ser drenada através do tampão de drenagem inferior.
Nota: Os tubos de exaustão devem ser ventilados para fora da divisão ao usar o modo de aquecimento.
IMPORTANTE: A bomba de calor absorve a humidade do ar, que depois se condensa para o reservatório de água interno. A unidade irá parar a operação quando o tanque estiver cheio e reiniciará quando o tanque for esvaziado. Recomenda-se a utilização do modo de aquecimento num quarto com 50% de humidade ou menos. Evite colocar em funcionamento produtos ou aparelhos que geram humidade, como um humidificador ou uma chaleira, quando estiver a usar a unidade no modo de aquecimento.

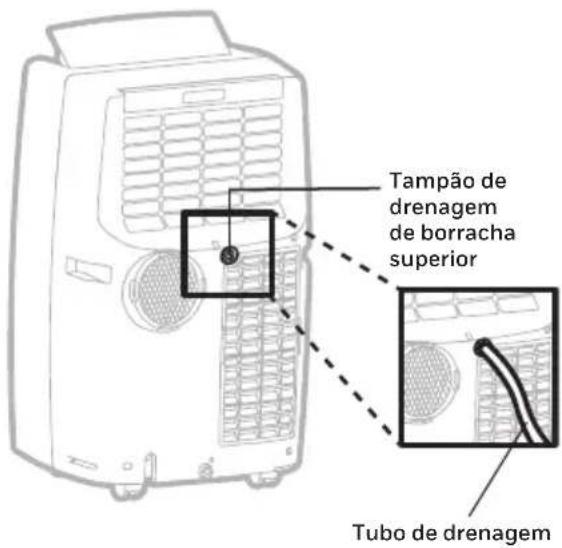

Consulte a secção "Drenagem de água de condensação no modo de aquecimento" para obter mais informações sobre o esvaziamento do tanque de água.
CONTROLO DE VELOCIDADE DA VENTOINHA
3 configurações: Elevada, média e baixa.
*Aplicável apenas em modelos com a função de aquecimento.
BOTÕES DE FUNÇÃO (CONTINUAÇÃO)
CONTROLO DE TEMPORIZADOR
Com a unidade ligada, prima o botão do temporizador e depois prima ▼ ou ▲ para selecionar o número de horas que pretende ter a unidade a funcionar. A unidade desligar-se-á automaticamente.
DESLIGAR AUTOMÁTICO:
Quando a unidade estiver a funcionar, prima o botão ▲ ou ▼ para selecionar o número de horas que pretende a unidade a funciona no modo de condicionador de ar.
LIGAR AUTOMÁTICO:
Quando a unidade está no modo de espera (ligada e com a luz de alimentação acesa), prima o botão ▼ ou ▲ para selecionar o número de horas que falta até ao momento em que pretende que a unidade comece a funcionar automaticamente.
CONTROLOS DE TEMPORIZADOR/ DEFINIÇÃO DE TEMPERATURA
- Usado para ajustar o temporizador e o termostato.
- O visor padrão está definido para temperatura.
- Em modo de refrigeração, quando o botão + ou - é pressionado, é mostrada a temperatura definida e esta pode ser ajustada. Após 10 segundos, o visor regressará à temperatura ambiente. A temperatura é regulável apenas no modo frio. O tempo é ajustável entre 1 e 24 horas.
Nota: Ao pressionar ambos os botões ▲ e ▼ ao mesmo tempo, o visor irá alternar entre Celsius (°C) e Fahrenheit (°F).
LUZ DE AVISO
Pode acumular-se condensação na unidade.
Se o reservatório interno ficar cheio, a luz de controlo de energia piscará e a unidade não funcionará até que a unidade tenha sido drenada (consulte a secção de Drenagem da Água de Condensação).
Depois de desligar o ar condicionado, deve esperar 3 minutos antes de ligá-lo novamente.
UTILIZAÇÃO E FUNCIONAMENTO (CONTINUAÇÃO)
CONTROLO REMOTO
As funções funcionam da mesma forma que o Painel de controlo do ar condicionado local. Todas as teclas de função pode ser acedidas a partir do controlo remoto.
Nota:
- Instalação das pilhas: Retire a cobertura na parte de trás do controlo remoto e insira duas pilhas AAA com o pólo + e - na direção correta de acordo com as marcas de polaridade.
- Use apenas duas pilhas AAA ou IEC R03 1,5V.
- Retire as pilhas se o controlo remoto não for usado por um mês ou mais tempo.
- Todas as pilhas devem ser substituídas ao mesmo tempo, não misture com as pilhas antigas.
- Não misture pilhas alcalinas, pilhas normais (carbono-zinco) ou pilhas recarregáveis (níquel-cádmio).
- Elimine as pilhas de forma adequada.
Manutenção do aparelho:
- Desligue o aparelho antes de desligar a fonte de alimentação.
- Limpe o aparelho apenas com um pano macio e seco.
Manutenção do filtro de ar:
O filtro de ar deve ser limpo a cada duas semanas para manter a eficiência de refrigeração. Por favor, siga as instruções abaixo sobre a limpeza dos filtros de ar:
- Desligue o Ar Condicionado Local e retire a ficha da tomada elétrica.
- Retire o Filtro/Grelha superior e inferior.
-
Lave delicadamente com água e/ou detergente líquido para loiça diluído. Enxague cuidadosamente e agite suavemente para retirar o excesso de água dos filtros. Certifique-se de que os filtros estão secos antes de os voltar a instalar.
Nota: Pode usar um aspirador para retirar o pó. -
Substitua a Grelha superior e inferior na unidade.
AVISO: NÃO ligue ou opere o Ar Condicionado Local enquanto faz a limpeza ou enquanto uma ou ambas as grelhas traseiras estão retiradas da unidade, ou se a(s) grelha(s) traseira(s) tiver(em) alguma folga no encaixe. NÃO tente manusear ou tocar qualquer uma das peças ou fiação no interior do ar condicionado local depois da(s) grelha(s) traseira(s) serem retiradas da unidade. Fazê-lo pode causar ferimentos graves ou choque elétrico.
Armazenamento e manutenção de final de estação:
Se o aparelho não for ser usado durante um longo período de tempo:
- Certifique-se de que drena a água de condensação restante. Retire o tampão de drenagem inferior e use um recipiente raso para recolher a água (certifique-se de que substitui o tampão de drenagem quando terminar).
- Para secar o excesso de humidade, deixe a unidade a funcionar apenas em Modo ventilador durante 30 minutos antes de armazenar.
- Desligue o ar condicionado local e retire a ficha da tomada elétrica.
- Retire o filtro de ar e limpe-o com água. Seque o filtro de ar e volte a instalá-lo.
LIMPEZA E MANUTENÇÃO (CONTINUAÇÃO)
Desligar o Kit de instalação de janela:5.
DRENAGEM DA CONDENSAÇÃO DE ÁGUA
Quando existe condensação de água em excesso dentro da unidade, o ar condicionado local para de funcionar e mostra uma luz de aviso (o indicador de RESERVATÓRIO CHEIO acende-se com uma luz vermelha). Isto indica que a água condensada precisa de ser drenada usando os seguintes procedimentos:
Drenagem manual para o Modo de refrigeração, desumidificação e aquecimento\*
Poderá ser preciso drenar a água em áreas de elevada humidade.
- Desligue a unidade da fonte de alimentação.
- Coloque um recipiente raso por baixo do tampão de drenagem de borracha inferior. Consulte o esquema.
- Retire o tampão de drenagem de borracha.
- A água irá drenar e ficará retira no recipiente.
- Depois da água estar drenada, substitua o tampão de drenagem de borracha.
- Agora pode ligar a unidade.
*Aplicável apenas em modelos com a função de aquecimento.
DRENAGEM DA CONDENSAÇÃO DE ÁGUA (CONTINUAÇÃO)
IMPORTANTE: Não é possível drenar a água usando a opção de drenagem contínua no modo de aquecimento. No modo de aquecimento, o reservatório de água interno recolhe condensação mais rapidamente e pode necessitar de um esvaziamento mais frequente desse reservatório em salas mais húmidas. Recomenda-se a utilização do modo de aquecimento em salas com 50% de humidade ou valores inferiores. Evite fazer funcionar produtos ou aparelhos geradores de humidade, tais como humidificadores ou chaleiras quando usar a unidade no modo de aquecimento.
Drenagem contínua para Modo desumidificador
Enquanto usa a unidade em modo desumidificador, é recomendada a drenagem contínua.
- Desligue a unidade da fonte de alimentação.
- Retire o tampão de drenagem de borracha superior. Ao fazer esta operação, pode-se derramar alguma água residual, por isso, tenha preparada uma bandeja para recolher a água.
- Ligue o conector de drenagem a uma mangueira de 1/2" de polegada ou a uma mangueira de jardim normal. (não incluído)
- A água pode ser drenada continuamente através do tubo de drenagem para um ralo no chão ou para um balde.
- Agora pode ligar a unidade.
*Aplicável apenas em modelos com a função de aquecimento.
GUIA DE RESOLUÇÃO DE PROBLEMAS
O seguinte guia de resolução de problemas aborda os problemas mais comuns. Se os problemas persistirem, contacte o apoio ao cliente. Desligue o aparelho e retira a ficha da tomada elétrica antes de tentar solucionar problemas.
| PROBLEMA CAUSA POSSÍVEL SOLUÇÃO | ||
| A unidade de ar condicionado não inicia | Não há eletricidade. Verifique a energia. | |
| As pilhas do controlo remoto precisam ser substituídas. | Mude as pilhas do controlo remoto. | |
| O cabo de alimentação não está ligado corretamente. | Retire e volte a ligar o cabo de alimentação. | |
| Funciona apenas por um curto período de tempo | A temperatura definida no termostato está muito próxima da temperatura ambiente. | Baixe a temperatura definida. |
| A saída do ar está bloqueada. | Certifique-se de que o tubo de exaustão está ligado corretamente. | |
| Existem dobras que apertam o tubo de exaustão de ar. | Ligue o tubo e exaustão conforme as instruções na página 3. | |
| No Modo de Aquecimento* a unidade desliga-se com frequência. | A sala está muito húmida. O reservatório de água precisa de ser esvaziado. | No modo de aquecimento, a bomba de calor condensa a humidade do ar no reservatório de água interno. Em salas mais húmidas, irá recolher de forma mais rápida e precisa de ser esvaziado mais frequentemente. Recomenda-se a utilização do modo de aquecimento num quarto com 50% de humidade ou menos. Desligue todos os aparelhos, tais como humidificadores ou chaleiras elétricas, para evitar que se forme na sala humidade extra, quando estiver a funcionar no modo de aquecimento. |
*Aplicável apenas em modelos com a função de aquecimento.
GUIA DE RESOLUÇÃO DE PROBLEMAS (CONTINUAÇÃO)
| PROBLEMA CAUSA POSSÍVEL SOLUÇÃO | ||
| Funciona mas não refrigera | Está aberta uma porta ou uma janela. | Certifique-se de que fecha a porta ou janela. |
| O filtro de ar está sujo. Limpe o filtro de ar. | ||
| O filtro de ar está sujo. | Volte a instalar o tubo corretamente (consulte a secção de Instalação). | |
| A temperatura definida é muito alta. | Reduza a temperatura definida no painel de controlo. | |
| A saída ou entrada de ar está bloqueada. | Remover o bloqueio. | |
| O tamanho da divisão excede o tamanho recomendado. | Mudar a unidade para uma divisão mais pequena. | |
| O tamanho da divisão ou o número de janelas está a diminuir a eficácia de refrigeração. | Tape as janelas com cortinas ou persianas. | |
| Não funciona e o Botão de alimentação está a piscar (indicador de Tanque cheio) | Condensação de água em excesso dentro do tanque. | Drene a água (consulte Drenagem de condensação de água). |
GUIA DE RESOLUÇÃO DE PROBLEMAS (CONTINUAÇÃO)
| PROBLEMA CAUSA POSSÍVEL SOLUÇÃO | ||
| O Aquecimento*não se liga | A função deAquecimentoainda não foi ativada.A temperatura ambienteé muito alta. | Verifique se a função de Aquecimento foi ativada.acender-se-á quando o Aquecimento for ligado. |
| O Aquecimento éativado apenas quando atemperatura ambiente éinferior a 25°C (77°F). | Ligue a função de Aquecimento quando atemperatura ambiente atingir um valor abaixo dos25°C (77°F). | |
*Aplicável apenas em modelos com a função de aquecimento.
| CÓDIGO DE ERRO CAUSA POSSÍVEL DE ERRO | |
| "E1" Circuito aberto/Curto-circuito do sensor de temperatura. | |
| "E2"(para modelo de refrigeração e aquecimento*) | Circuito aberto/Curto-circuito do sensor do tubo de cobre. |
| "Lo" A temperatura é inferior a -9 °C (32 °F). | |
| “Hi” A temperatura é superior a 50 °C (99 °F). | |
*Aplicável apenas em modelos com a função de aquecimento.
EN The appliance must not be disposed of with house-hold waste, but taken to an authorized waste separation and recycling centre.
FR Que votre appareil ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. Informez-vous auprès des services de votre commune sur les endroits autorisés pour la mise au rebut de l'appareil.
ES El equipo no debe desecharse con residuos domésticos, sino llevado a un centro autorizado de separación y reciclaje de residuos.
NL Mag het apparaat niet samen met het huishoudelijke afval worden verwerkt, maar moet het naar een officieel inzamelcentrum gebracht worden.
DE Das Gerät darf nicht über den Hausmüll entsorgt wer-den, sondern muss zum Recycling an einer offiziellen Sammelstelle abgegeben werden.
IT L'apparecchiatura non deve essere smaltita con i rifiuti casa- hold, ma portato in una raccolta differenziata autorizzato e centro di riciclaggio.
SE Apparaten får inte kasseras tillsammans med hushållssopor, utan ska lämnas ett auktoriserat avfallshanterings- och återvinningsstation.
- Avisos adicionais para aparelhos com gás refrigerante R290
- DICAS PARA O UTILIZADOR
- Importante:
- Passos de instalação:
- Através de uma janela aberta
- INSTALAÇÃO (CONTINUAÇÃO)
- Através de um buraco perfurado na parede ou na janela
- PAINEL DE CONTROLO
- BOTÕES DE FUNÇÃO
- POWER CONTROL
- CONTROLO DE MODO
- BOTÕES DE FUNÇÃO (CONTINUAÇÃO)
- CONTROLO DE VELOCIDADE DA VENTOINHA
- CONTROLO DE TEMPORIZADOR
- DESLIGAR AUTOMÁTICO:
- LIGAR AUTOMÁTICO:
- CONTROLOS DE TEMPORIZADOR/ DEFINIÇÃO DE TEMPERATURA
- LUZ DE AVISO
- UTILIZAÇÃO E FUNCIONAMENTO (CONTINUAÇÃO)
- CONTROLO REMOTO
- Nota:
- Manutenção do aparelho:
- Manutenção do filtro de ar:
- Armazenamento e manutenção de final de estação:
- LIMPEZA E MANUTENÇÃO (CONTINUAÇÃO)
- DRENAGEM DA CONDENSAÇÃO DE ÁGUA
- Drenagem manual para o Modo de refrigeração, desumidificação e aquecimento\*
- DRENAGEM DA CONDENSAÇÃO DE ÁGUA (CONTINUAÇÃO)
- Drenagem contínua para Modo desumidificador
- GUIA DE RESOLUÇÃO DE PROBLEMAS
- GUIA DE RESOLUÇÃO DE PROBLEMAS (CONTINUAÇÃO)
Marca : HONEYWELL
Modelo : MN10CESWW
Categoria : Ar condicionado
