Producttype	Mobiele airconditioner monoblock
Merk	Honeywell
Model	MN10CESWW
Koelcapaciteit	10 000 BTU/uur (2,9 kW)
Aanbevolen oppervlakte	Tot 25 m²
Functies	Koeling, ontvochtiging, ventilatie, nachtmodus
Ontvochtiging	Tot 1,5 L/uur
Luchtdebiet	350 m³/uur
Geluidsniveau	52 dB (A) in lage stand, 56 dB (A) in hoge stand
Afmetingen (B x D x H)	40 x 33 x 68 cm
Gewicht	25 kg
Voeding	220-240 V ~ 50 Hz, 10 A
Energieverbruik	950 W (koeling)
Energielabel	A
Koelmiddel	R32, vulling 300 g
Waterreservoir	Automatische verdamping, handmatige lediging bij hoge luchtvochtigheid
Filter	Wasbaar, stofvoorfilter
Afstandsbediening	Ja, inbegrepen
Timer	Programmeerbaar 24 uur
Onderhoud en reiniging	Filter elke 2 weken reinigen, condensor eenmaal per jaar reinigen
Veiligheid	Antivriesbeveiliging, automatische uitschakeling bij oververhitting
Reserveonderdelen en repareerbaarheid	Filter beschikbaar, afstandsbediening, afvoerset (reparatiehandleiding online)

Veelgestelde vragen - MN10CESWW HONEYWELL

Hoe installeer ik de Honeywell MN10CESWW airconditioner?

Plaats het apparaat in de buurt van een raam of deur. Vouw de warme luchtafvoerslang uit en bevestig deze aan het meegeleverde raamkit. Sluit het apparaat aan op een 220-240 V stopcontact. Zorg ervoor dat het waterreservoir goed op zijn plaats zit.

Wat is het maximale oppervlak dat deze airconditioner kan koelen?

De Honeywell MN10CESWW is ontworpen voor ruimtes tot 25 m² (ongeveer 65 m³) met een standaard plafondhoogte.

Hoe reinig ik het filter van het apparaat?

Schakel het apparaat uit en trek de stekker eruit. Verwijder het filter aan de achterzijde. Was het met lauw zeepwater, spoel het af en droog het volledig voordat u het terugplaatst. Reinig het elke 2 weken bij intensief gebruik.

Wat te doen als het apparaat een foutcode weergeeft?

Raadpleeg de foutcodetabel in de handleiding. Veelvoorkomende codes zijn E1 (temperatuursensor) en E4 (afvoerfout). Schakel het apparaat 5 minuten uit en start het opnieuw. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Moet ik het waterreservoir regelmatig legen?

Het apparaat gebruikt automatische verdamping om condenswater af te voeren. Bij zeer vochtig weer kan het interne reservoir overlopen. Controleer het niveau en leeg het indien nodig via de aftapplug aan de achterzijde.

Kan de airconditioner alleen in ventilatiemodus worden gebruikt?

Ja, selecteer de Fan (ventilatie)-modus op de afstandsbediening. De lucht circuleert zonder actieve koeling, ideaal voor koele nachten.

Hoe programmeer ik de timer?

Druk op de Timer-knop op de afstandsbediening. Stel de uitschakeltijd (Off) of inschakeltijd (On) in met stappen van 1 uur tot maximaal 24 uur. Bevestig door 5 seconden te wachten.

Welk koelmiddel wordt gebruikt en is het gevaarlijk?

Dit model gebruikt R32, een milieuvriendelijk maar brandbaar koelmiddel. Bij lekkage de ruimte ventileren en het apparaat niet gebruiken. Schakel een professional in voor reparaties.

Kan de warme luchtafvoerslang worden verlengd?

Het wordt afgeraden de slang te verlengen tot voorbij de meegeleverde lengte (ongeveer 1,5 m). Een te lange slang vermindert de efficiëntie en kan oververhitting veroorzaken. Gebruik uitsluitend de originele kit.

Hoe winterklaar maken van mijn airconditioner?

Reinig het filter en de condensor. Leeg het waterreservoir volledig. Berg het apparaat op een droge, vorstvrije plaats op. Verwijder de batterijen uit de afstandsbediening. Bedek het apparaat ter bescherming tegen stof.

GEBRUIKSAANWIJZING MN10CESWW HONEYWELL

Lees de gebruiksaanwijzing zorgvuldig en bewaar deze goed

- NOOIT de unit gebruiken met een beschadigde stekker, snoer of loszittend stopcontact. Als de voedingskabel beschadigd is, moet deze vervangen worden door de fabrikant of door diens technische dienst om ieder risico te voorkomen.

- Bedek NOOIT de luchtinlaat en uitlaat tijdens het gebruik.

- Plaats NOOIT voorwerpen op de unit of en ga nooit zitten op het apparaat.

- Schakel altijd uit en haal de stekker van de het toestel uit het stopcontact bij het schoonmaken of onderhoud.

- Gebruik het apparaat NIET als het beschadigd is.

- Als service contact nodig is contacteer een geautoriseerde service agent.

- Haal altijd de stekker uit het stopcontact wanneer de unit is opgeslagen of niet in gebruik.

- NIET aan de stekker van het apparaat trekken.

- NIET in de draad in de deur knijpen en trek het NIET langs randen of scherpe hoeken.

- NOOIT het snoer onder vloerbedekking, tapijten of iets dergelijks verbergen.

• Voorkom dat mensen kunnen struikelen over het snoer.

- Gebruik het apparaat NIET in de volgende gevallen: - Vlakbij een vuurbron

- In ruimtes waar benzine, verf of andere brandbare goederen worden opgeslagen

- In een ruimte waar het water kan worden 'komen

- Raak de stop of het apparaat NIET met natte handen aan.

• Basis veiligheidsinstructies altijd opvolgen bij het gebruik van elektrische apparaten.
• Dit apparaat is vervaardigd voor gebruik in woonomgevingen en mag niet worden gebruikt voor andere doeleinden.
• Gebruik alleen de installatie kit die aan dit apparaat toe behoort. Probeer NIET de afvoerslang aan dit toestel met andere dan die welke in deze handleiding zit uit te breiden of te installeren. Onjuiste installatie kan alle bestaande garanties ongeldig maken.
• MAAK NOOIT gebruik van een verlengsnoer met dit toestel.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis als ze onder toezicht staan of instructie over het gebruik van het apparaat op een veilige manier en het begrijpen van de eventuele gevaren. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen worden gedaan zonder toezicht.
• Steek nooit uw vingers in de luchtuitlaat. Zorg er met name voor om kinderen voor deze gevaren te waarschuwen.
• De fabrikant is niet aansprakelijk voor verwonding aan personen of materiële schade veroorzaakt door het zich niet houden aan de onderhoudsinstructies of onjuist gebruik van het toestel.
• Het apparaat moet geïnstalleerd worden met inachtneming van de nationale normen die elektrische installaties regelen.
• Het toestel mag niet door personen (inclusief kinderen) met verminderde fysieke, sensorische of geestelijke mogelijkheden, of gebrek aan ervaring en kennis worden gebruikt, tenzij zij supervisie of instructie hebben gekregen.
• Let op dat kinderen niet met het apparaat spelen.

SYMBOOL NOTITIE UITLEG
	WAARSCHUWING	Dit symbool geeft aan dat dit apparaat een ontvlambaar koelmiddel gebruikt. Als het koelmiddel lekt en wordt blootgesteld aan een externe ontstekingsbron, is er kans op brand.
	LET OP	Dit symbool geeft aan dat de handleiding zorgvuldig moet worden gelezen.
	LET OP	Dit symbool geeft aan dat een servicepersoneel deze apparatuur moet hanteren met verwijzing naar de installatiehandleiding.
	LET OP	Dit symbool geeft aan dat er informatie beschikbaar is, zoals de bedieningshandleiding of installatiehandleiding.

Aanvullende waarschuwingen voor apparaten met R290-koelgas

- Lees de instructies zorgvuldig door voordat u het apparaat gebruikt.

• R290-koelgas voldoet aan de Europese milieurichtlijnen.

- Dit apparaat bevat een bepaald gewicht in gram (zie het label op de achterkant van de apparaat) van R290-koelgas. De maximale hoeveelheid koelmiddel is 0.3 kg.

- Gebruik voor het ontdooien of schoonmaken geen andere methoden dan die worden aanbevolen door de fabrikant.

- Plaats het apparaat niet in een ruimte met ontstekingsbronnen (bijvoorbeeld open vuur, werkende gastoestellen of werkende elektrische verwarming).

- Niet doorboren en niet verbranden.

- Geen enkel deel van het koelcircuit perforeren.

• Koelmiddel kan geurloos zijn.

- Het apparaat moet geïnstalleerd, gebruikt en opgeslagen worden in een ruimte die groter is dan 15 m ^2 .

- Ophoping van mogelijke koelmiddellekken in een ongeventileerde ruimte kan leiden tot brand of ontploffing als het koelmiddel in contact komt met elektrische verwarming, kachels of andere ontstekingsbronnen.

- Het apparaat moet zodanig worden opgeslagen om mechanische schade te voorkomen.

- Alleen personen die zijn gecertificeerd door een geaccrediteerde organisatie om koelmiddelen te verwerken in overeenstemming met de wetgeving van de industrie, mogen werken aan het koelmiddelcircuit.

- Reparatie moet worden uitgevoerd op basis van de aanbevelingen van de fabrikant.

- Onderhoud en reparaties waarvoor de assistentie van ander gekwalificeerd personeel vereist is, moeten worden uitgevoerd onder toezicht van specialisten in het gebruik van ontvlambare koelmiddelen.

Gefeliciteerd met uw aankoop van deze veelzijdige Honeywell Lokale Airco.

Betreffende de informatie omtrent de installatie, gebruiksaanwijzing, onderhoud, schoonmaak en verwijdering van het toestel, zie gelieve onderstaande paragraaf van het handboek.

GEBRUIKERS TIPS

Lokale Airco zijn ideaal voor directe koeling. The compressor, condensor en verdamper zijn ondergebracht in een compacte eenheid. De lucht wordt gefilterd, ontvochtigd en gekoeld, terwijl een flexibele uitlaatslang de warme lucht naar buiten stuart. De airconditioner is voorzien van een set om via het een raam de warme lucht af te voeren. Geen permanente installatie nodig. Het apparaat is gemakkelijk te verplaatsen van kamer naar kamer en biedt een werkelijk flexibele airconditioning-oplossing.

Auto Verdamping System - De eenheid verdampt automatisch het condensaat door de uitlaatslang. Er is geen noodzaak om de drainage tank te legen behalve in zeer hoge luchtvochtigheid. Lees en volg de instructies nauwkeurig.

Om een optimale efficiëntie van het product te garanderen, blijven de deuren en ramen gesloten wanneer het wordt gebruikt als een airconditioner of ontvochtiger. Als het product wordt gebruikt in de ventilator functie zal alleen een open raam de luchtcirculatie verbeteren.

Koelen, verwarmen* en ontvochten gebruik

Voor het installeren / aanzetten van het toestel, plaats hem rechtop gedurende 20 minuten voor gebruik om het koelmiddel te laten stabiliseren.

De luchtuitlaat aan de bovenkant van de unit kan handmatig in de juiste richting worden gezet.

• Volg de installatie-instructies voor het installeren/aanzetten van de unit.
- Steek de stekker van het apparaat in een geaard stopcontact.

*Geldt voor alleen modellen met een verwarming functie.

1) Controlepaneel (Incl. signaal ontvanger)

9) Afstandsbediening

2) Lucht Uitlaat 10) Afvoerplug met kunststof dop

4) Wielen 12) Beneden Stuifmeelfilter

5) Stuifmeelfilter 13) Benedenrooster

6) Bovenrooster

7) Uitlaat Slang verbinding

8) Voedingskabel

Het is belangrijk dat de installatie-instructies worden gevolgd voor een succesvolle installatie van deze lokale airco. U kunt bellen met de klantenservice als u problemen of vragen hebt met betrekking tot deze installatieprocedures.

①

1. Randhouder en gatdeksel (1 Stuk) 4. Uitlaat Slang (1 Stuk)
2. Uitlaatmondstuk adapter (1 Stuk) 5. Uitlaatmondstuk (1 Stuk)
3. Verbinding uitlaatslang (1 Stuk)

Installatie Stappen:

Door een open raam

1. Verbind de uitlaatmondstuk adapter met de uitlaatslang. Verbind de slangaansluiting op de uitlaat aan op de uitlaat slang. Zorg voor een goede verbinding aan beide uiteinden. (Zie Afbeelding 1).
2. Monteer de uitlaatmondstuk op de uitlaat van de uitlaatpijp. (Zie Afbeelding 2).

Afbeelding 1 Afbeelding 2


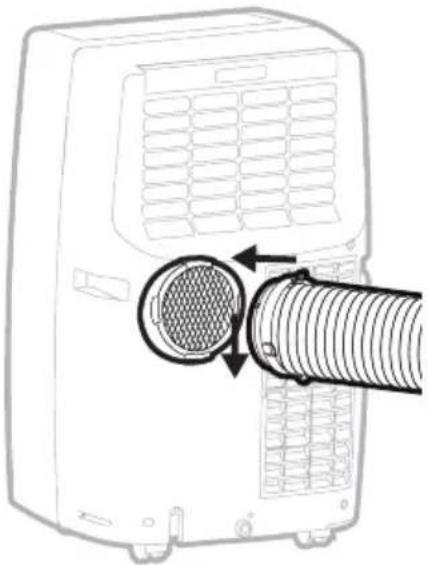

1. Verbind de uitlaat slang op de uitlaat aan de achterkant van het apparaat. Schuif de connector van de uitlaatslang naar beneden totdat deze op zijn plaats is vergrendeld

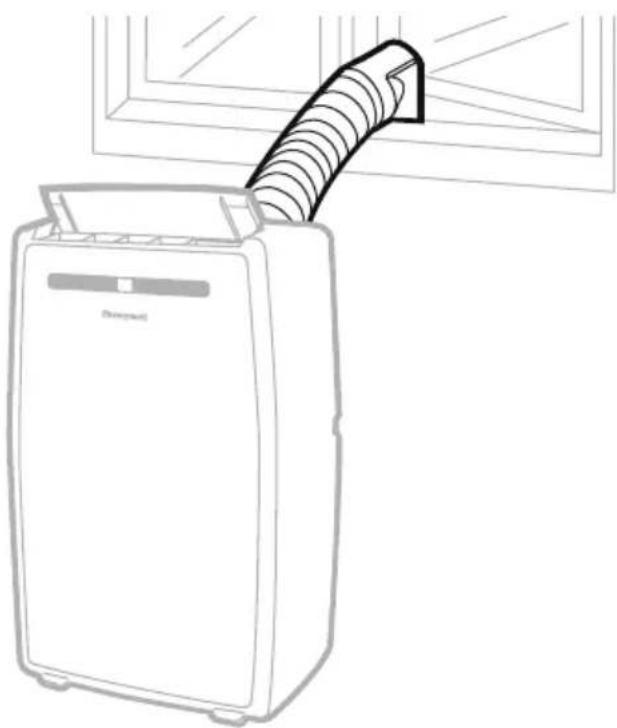

1. Verleng de uitlaat slang door een open raam en doe het raam zo ver mogelijk dicht zodat de slang vast zit (zoals op de afbeelding).

Maak een gat door een muur of raam

Wanneer nodig kan de mobiele airco semi-permanent geinstalleerd worden.

1. Maak een gat door de buitenmuur of door een raampaneel. Hou rekening met de afmetingen van het gat zoals in Afbeelding 1 en 2.
2. Plaats en bevestig de randhouder + gatdeksel in het nieuw gemaakte gat.
3. Maak 1 uiteinde van de uitlaat slang vast aan het gat.
4. Maak het andere uiteinde van de uitlaat slang vast aan de slang connector en dan aan de achterkant van de mobiele airco uitlaat.

Notitie: Wanneer het apparaat niet in gebruik is, haal de slang uit de muur en gebruik het gat deksel om de muur weer dicht te maken.

Afbeelding 1 Afbeelding 2

Belangrijk:

Niet vervangen of verlengen van de afvoerslang, omdat dit kan leiden tot het defect raken van het apparaat.

WAARSCHUWING: Elke garantie die bij dit product wordt gegeven, vervalt als een extra verlengslang wordt toegevoegd aan de oorspronkelijk installatie kit of als de installaties anders dan de instructies van de

fabrikant is uitgevoerd, zonder goed overleg. Neem dan contact op met de klantenservice voor hulp bij de installatie procedures indien nodig.

• De geleverde uitla atslang heeft een diameter van 5.9 inches (15 cm) en kan van 12 inches tot 47 inches (30 cm tot 120 cm) worden verlengd.

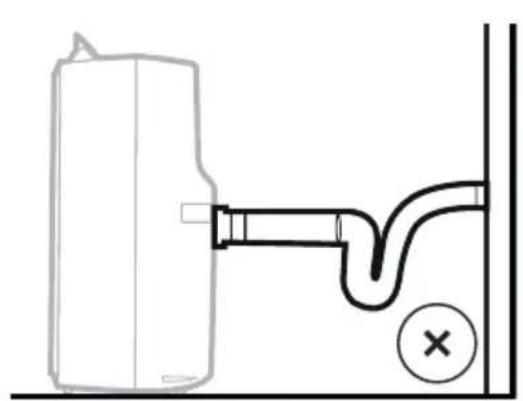

• Buig NOOIT (voor zover hieronder) de afvoerslang. Een gebogen slang zal afvoerlucht blokkeren en ervoor zorgen dat het apparaat defect kan raken of uitschakelt.

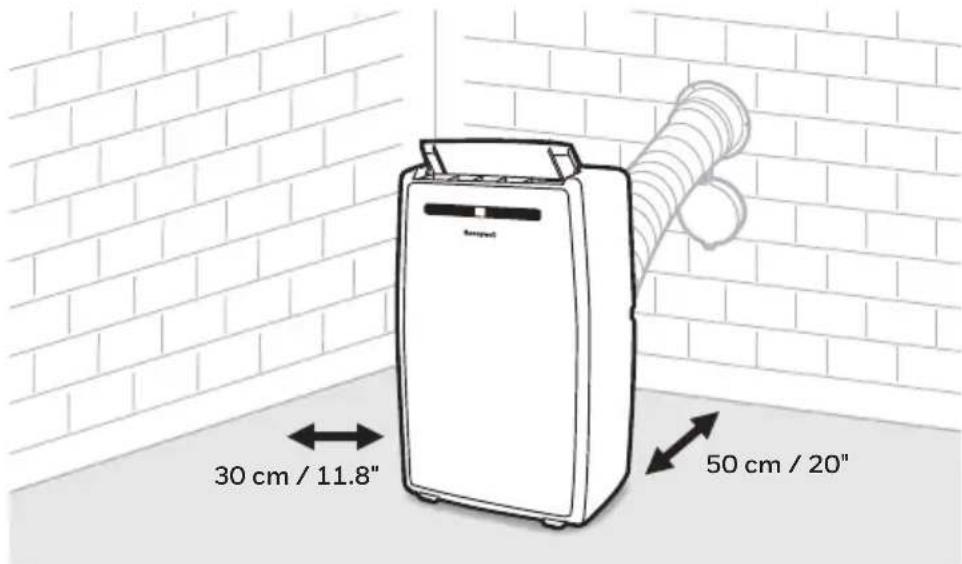

• Zorg ervoor dat de achterkant van het apparaat tenminste 50 cm / 20 inches van de muur staat. Plaats het apparaat niet aan de voorkant van gordijnen, etc. omdat dit de luchtstroom kan belemmeren.

Notitie: Wanneer het apparaat bij het opstarten aan de stroom wordt aangesloten, kunnen spanningsdalingen optreden en dit kan andere apparatuur beïnvloeden (bijvoorbeeld dimlichten). Zorg ervoor dat het apparaat is aangesloten op een voeding met een maximaal toelaatbare systeemimpedantie Zmax = 0,306 Ohm. Als u meer uitleg nodig heeft, kunt u contact opnemen met uw plaatselijke elektriciteitsleverancier.

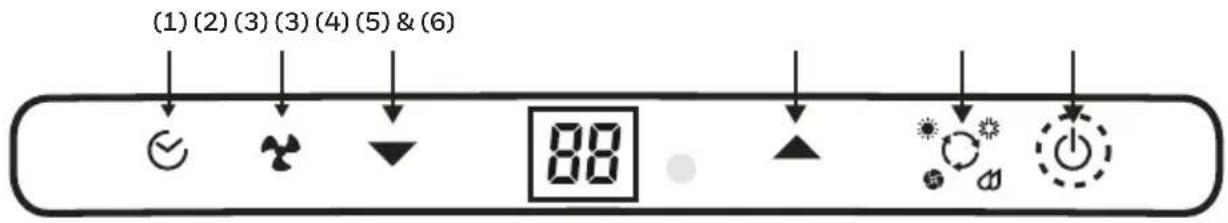

CONTROLEPANEEL

1) Timer Controle 4) Modus Controle

2) Ventilator snelheid Control 5) Aan/uit Control / Standby Mode

3) Timer / Temperatuur Instellen Controls

6) Waarschuwings lampje

FUNCTIETOETSEN

AAN/UIT CONTROL

De Power Control schakelt het apparaat aan en uit. Wanneer het apparaat is aangesloten, zal het lichtje van de Power knop licht branden. Dit betekent dat het apparaat in standby modus staat. Het kan nu aangezet worden.

MODUS CONTROLE

instellingen: Koel, Ontvochtiging, Ventilator en Verwarmen*.

Een licht geeft aan welke instelling momenteel wordt gebruikt.

• AIRCONDITIONING STAND (Koel)

Pas ventilatorsnelheid en luchttemperatuur aan voor het gewenste niveau van comfor. Temperatuurinstelbereik is 16°C - 32°C (61°F - 89°F).

• ONTVOCHTIGEN MODE (Ontvochtiging)

Lucht wordt ontvochtigd als het door het toestel gaat, zonder volledig koelmodus. Bij kamertemperatuuris hoger dan 25°C (77°F) ventilatorsnelheid kan worden aangepast; anders is de ventilatorsnelheid ingesteld op LOW.

Opmerking: Als het apparaat vooral gebruikt zal worden als een luchtontvochtiger, niet de afvoerslang aansluiten. Continue afvoer van vocht is dan noodzakelijk (zie Continu Aftappen voor luchtontvochtigers stand).

*Geldt alleen voor modellen met een verwarming functie.

FUNCTIETOETSEN (VERVOLG)

• VENTILATOR MODE

Voor luchtcirculatie zonder Verplaatsbare Lokale Airco koeling.

• VERWARMING STAND\* (Verwarmen)

Dit apparaat maakt gebruik van warmte-pomp-technologie die de koelcyclus van de airconditioner omkeert door warmte van buiten naar de kamer te brengen - dit is energiezuiniger dan traditionele elektrische kachels die warmte genereren in plaats van warmte naar de kamer over te brengen. Deze eigenschappen maken dit apparaat ideaal voor gebruik in de herfst of in de lente als de buitentemperatuur niet erg hoog is, of als extra verwarming in de koudere kamers van uw huis.

Wanneer verwarmingstand is geselecteerd het lampje zal branden. De verwarming wordt alleen geactiveerd als de omgevingstemperatuur temperatuur onder 25°C (77°F). In deze modus kan de gewenste temperatuur zijn ingesteld tussen 16°C - 25°C (61°F - 77°F).

Opmerking: De Uitlaat slangen moeten buiten de kamer ventileren bij het gebruik van verwarmen.

BELANGRIJK: De warmtepomp onttrekt vocht aan de lucht, die vervolgens condenseert in de interne watertank. Het apparaat zal stoppen wanneer de tank vol is en zal opnieuw opstarten wanneer de tank is geleegd. Het is aanbevolen om de verwarmingsmodus te gebruiken in een ruimte met een vochtigheidsgraad van 50% of lager. Gebruik geen vocht producerende producten of apparaten zoals een luchtbevochtiger of een waterkoker wanneer u het apparaat gebruikt in de verwarmingsmodus. Zie het gedeelte "Watercondensatie aftappen in de verwarmingsmodus" voor meer informatie over het aftappen van de watertank.

VENTILATOR SNELHEID CONTROL

3 instellingen: High, Medium en Low.

*Geldt voor alleen modellen met een verwarming functie.

FUNCTIETOETSEN (VERVOLG)

TIMER CONTROLE

Terwijl het apparaat is ingeschakeld, drukt u op de knop timer en druk op de ▼ of ▲ om het aantal uren te selecteren dat u het apparaat wilt laten draaien.

Terwijl het apparaat actief is, is,en druk op de ▼ of ▲ knop om het aantal uren te selecteren wanneer u wilt dat het apparaat automatisch uit gaat.

AUTOMATISCH INSCHAKELEN:

Wanneer het apparaat is in een standby-modus (aangesloten met power licht aan), en druk op de ▼ of ▲ knop om het aantal uren te selecteren wanneer u wilt dat het apparaat automatsch aan gaat.

TEMPERATUUR / TIMER SET CONTROLES

• Gebruikt voor het instellen van de timer en thermostaat.
• Het standaard scherm is kamertemperatuur
• In koelbedrijf wanneer ▼ of knop wordt ingedrukt, de ingestelde temperatuur wordt weergegeven enkan worden aangepast. Na 10 seconden zal het scherm weer de kamertemperatuur weergeven. Temperatuur is alleen in de koel stand verstelbaar. De tijd is instelbaar tussen 1 \~ 24 uur. Opmerking: Door op beide ▼/▲ knoppen te drukken op hetzelfde moment, zal het display schakelen tussen Celsius (°C) en Fahrenheit (°F).Celsius(°C) and Fahrenheit(°F).

WATER VOL INDICATOR

Condenswater kan ophopen in het apparaat.

Als de onderste inwendige tank vol is, zal het Power Control licht knipperen en het apparaat zal niet werken totdat het apparaat is afgetapt (zie Condensatie afvoer).

Na het uitschakelen van de airconditioner, moet u 3 minuten wachten voordat u hem weer aanzet. weer.

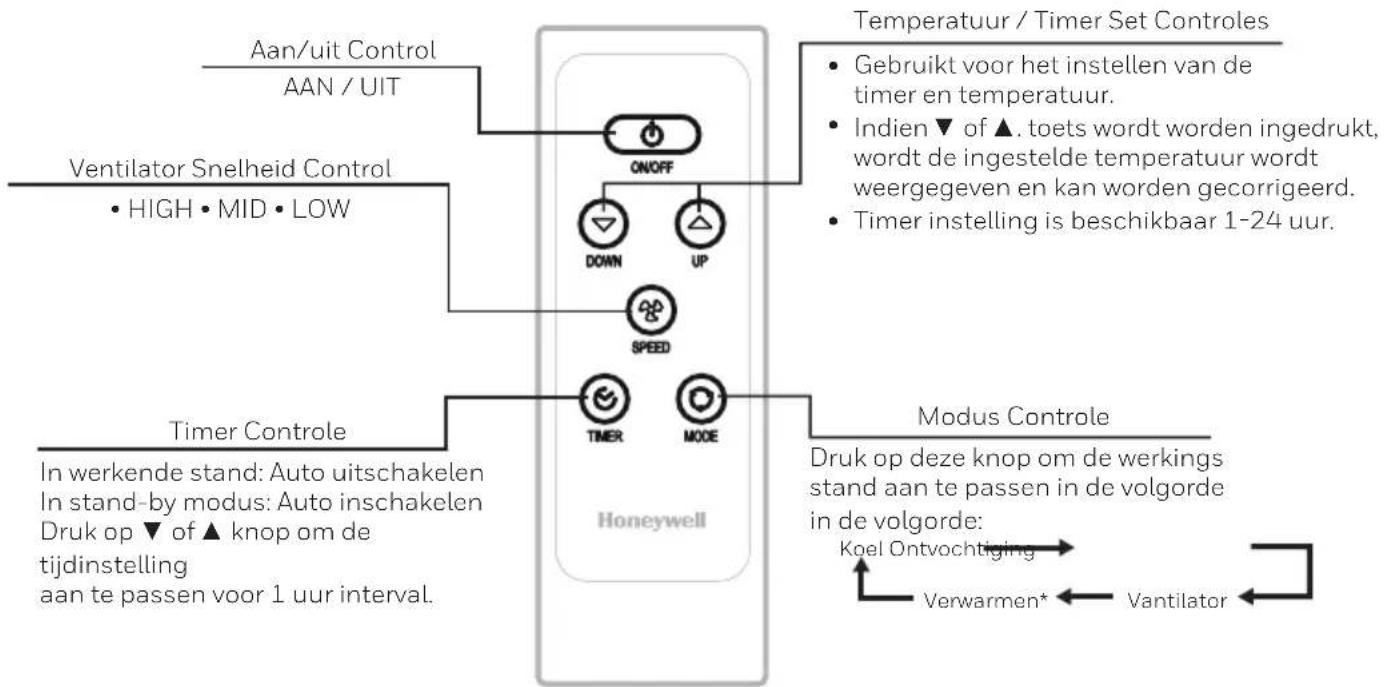

AFSTANDSBEDIENING

De functies werken hetzelfde als op de lokale airco display.

Alle belangrijke functies zijn toegankelijk via de afstandsbediening.

*Geldt voor alleen modellen met een verwarming functie.

Opmerking:

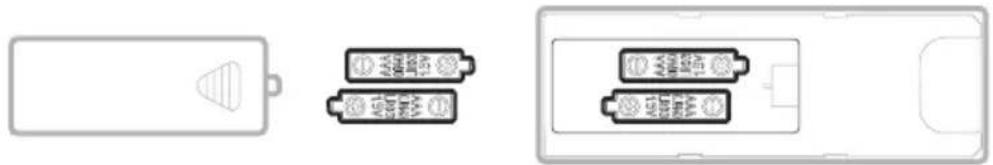

- Batterij installatie: Verwijder het deksel aan de achterkant van de afstandsbediening en plaats twee AAA-batterijen met + en - in de juiste richting volgens polariteitmarkeringen.

• Gebruik slechts twee AAA of IEC R03 1,5V batterijen.
• Verwijder de batterijen als de afstandsbediening niet in gebruik is voor een maand of langer.
• Alle batterijen moeten worden vervangen op hetzelfde moment, niet mengen met oude batterijen.
• Geen alkaline, gewone (koolstof-zink) of oplaadbare (nikkel-cadmium batterijen combineren).
• Breng gebruikte batterijen naar een opvangplaats voor batterijen.

Apparaat Onderhoud:

1. Schakel het apparaat uit voordat u de stekker uit het stopcontact haalt.
2. Reinig altijd het apparaat met een zachte, droge doek.

Onderhoud van het luchtfilter:

Het luchtfilter moet worden gereinigd om de twee weken. Reinig het als volgt:

1. Schakel de unit en haal de stekker uit het stoppcontcat.
2. Verwijder de bovenste en Lagere filter / Grill filter / Grill.
3. Voorzichtig wassen met water en / of verdund vloeibaar afwasmiddel. Spoel grondig en schud het overtollige water uit de filters. Zorg ervoor dat de filters droog zijn voordat deze opnieuw installeren.

Opmerking: U kunt een stofzuiger te gebruiken om stof te verwijderen.

1. Herplaats de Upper Grill op het apparaat.

WAARSCHUWING: NOOIT de unit aansluiten op het stopcontact of aan zetten bij het schoonmaken of wanneer een van de Grills achter of beide worden/zijn verwijderd uit het apparaat, of als deze niet goed vast zit of los zit. NOOIT proberen aan te raken een van de draden, onderdelen, etc. aan de achterkant/ binnenin de unit als de Grills aan de achterkant zijn verwijderd. Dit kan als gevolg hebben dat u ernstig letsel oploopt of er ontstaat een gevaarlijke elektrische schok.

Seizoen Einde Opslag & Onderhoud:

Indien het apparaat niet wordt gebruikt gedurende lange tijd:

1. Zorg ervoor dat de condensatie van water wordt afgevoerd. Verwijder de onderste aftapplug en gebruik een ondiepe pan om het water op te vangen (zorg ervoor dat de aftapplug wordt terug geplaatst).
2. Om eventuele overgebleven vochtigheid te verwijderen, gebruik de ventilator modus voor 30 minuten voordat het apparaat wordt opgeslagen.
3. Schakel de Honeywell Portable Local Air Conditioner uit en haal de stekker uit het stopcontact.
4. Verwijder het stoffilter en reinig met water. Droog het stoffilter en installeer het opnieuw.

Loskoppelen van de Raam installatie set:5.

• Verwijder de Uitlaat Slang uit het apparaat.
- Verwijder de Window Bracket, Window Bracket Panel Adapter en slang Connector.
- Het wordt aanbevolen om de Raam set onderdelen op te slaan in een tas samen met de afstandsbediening en te bewaren bij de airconditioner.
- Indien nodig, kunt u de Raam set met een vochtige doek en water reinigen. Zorg ervoor dat alle onderdelen van de Raam set droog zijn voordat opbergt.

1. Bedek de airconditioner met een doek/ plastic zak tijdens de opslag, om te beschermen tegen stof en krassen op het oppervlak van de unit.
2. Het wordt aanbevolen om het snoer met de stekker op te rollen en deze bewaren uit de buurt van de vloer om ervoor te zorgen het snoer niet beschadigd wordt.
3. Bewaar de airconditioner op een koele, droge plaats, weg van direct zonlicht.

WATER CONDENSATIE AFTAPPEN

Wanneer er teveel water condensatie in het apparaat, de lokale airco stopt en toont een waarschuwingslampje (de Watervol Licht knippert met een rood licht). Dit lampje geeft aan dat de condensatie van water moet worden afgevoerd met behulp van de volgende procedures:

Handmatige Aftappen voor Koeling, Verwarmen\* & luchtontvochtigers Mode

Water zou mogelijk moeten worden afgevoerd in vochtige ruimtes.

1. Trek de stekker uit het stopcontact.
2. Plaats een ondiepe pan onder de onderste rubberen aftapplug. Zie schema.
3. Verwijder de rubberen aftapplug.
4. Water zal weglopen en zich verzamelen in de ondiepe pan.
5. Nadat het water is afgevoerd, plaats de aftapplug terug.
6. U kunt nu de unit weer aanzetten.

*Geldt voor alleen modellen met een verwarming functie.

WATER CONDENSATION DRAINAGE (VERVOLG)

BELANGRIJK: Het water kan niet worden afgetapt met behulp van de continue afvoeroptie in de verwarmingsmodus*. In de verwarmingsmodus verzamelt de interne watertank condensatie sneller en kan het nodig zijn dat de tank in meer vochtige ruimtes vaker leeg gemaakt moet worden. Het wordt aanbevolen om de verwarmingsmodus te gebruiken in een kamer met 50% vochtigheid of lager. Vermijd het gebruik van vochtopwekkende producten of apparaten zoals een luchtbevochtiger of een waterkoker wanneer het apparaat in de verwarmingsmodus staat.

Continue Aftappen in luchtontvochtiging stand

Tijdens het gebruik van het apparaat in de ontvochtiging stand wordt het continue watre aftappen aanbevolen.

1. Trek de stekker uit het stopcontact.
2. Verwijder de bovenste rubberen aftapplug. Bij deze handeling kan wat restwater eruit stromen. Gebruik een pan om het water op te vangen.
3. Verbind de afvoeraansluiting met een 1/2" slang of standaard tuinslang (niet inbegrepen). Zie diagram.
4. Het water kan continu worden afgevoerd via de slang in een afvoer of gootsteen.
5. U kunt nu de unit weer aanzetten.

*Geldt voor alleen modellen met een verwarming functie.

De volgende handleiding voor probleemoplossing behandelt de meest voorkomende problemen. Als de problemen aanhouden, neem contact op met uw klantenservice. Trek de stekker uit het stopcontact voordat u het probleem wil gaan oplossen.

PROBLEEM MOGELIJKE OORZAAK OPLOSSING
De airconditioning unit start niet	Geen elektriciteit.	Controleer of er stroom op het stopcontact staat.
	Batterijen van de afstandsbediening moeten worden vervangen.	Vervang de batterijen van de afstandsbediening.
	Het netsnoer is niet goed aangesloten.	Trek de stekker uit het stopcontact en sluit opnieuw aan.
Laat een korte tijd werken	De instelling van de thermostaat temperatuur is te dicht bij kamertemperatuur.	Verlaag de ingestelde temperatuur.
	Luchtuitlaat is geblokkeerd.	Zorg ervoor dat de afvoerslang goed is aangesloten.
	Er zijn scherpe bochten in de lucht Uitlaat Slang.	Sluit Uitlaat Slang volgens de instructies op pagina 3.
In de verwarmingsmodus*, het apparaat valt regelmatig uit	De kamer is te vochtig. Water tank moet geleegd worden	In de verwarmingsmodus condenseert de warmtepomp vocht uit de lucht in de interne watertank. In meer vochtige ruimtes zal er meer water worden opgevangen en moet de tank vaker worden geleegd. Schakel alle apparaten uit, zoals een luchtbevochtiger of een waterkoker om extra vocht in de kamer te voorkomen bij het gebruik in de verwarmingsmodus.

*Geldt voor alleen modellen met een verwarming functie.

GIDS VOOR PROBLEEMOPLOSSING (VERVOLG)

PROBLEEM MOGELIJKE OORZAAK OPLOSSING
Werkt maar geen koeling	Een deur of raam open staat.	Zorg ervoor dat het raam of de deur gesloten is.
	Het luchtfilter is vuil. Reinig het luchtfilter.
	De Uitlaat Slang is los. Installeer uitlaatslang goed (zie hoofdstuk Installatie).
	Ingestelde temperatuur is te hoog.	Temperatuurinstelling op het bedieningspaneel verlagen.
	Luchtuitlaat of inname wordt geblokkeerd.	Verwijder verstopping.
	Kamer overschrijdt aanbevolen grootte.	Verplaats apparaat naar een kleinere kamer.
	Grote of veel ramen reduceren de koeling effectiviteit.	Bedek ramen met gordijnen of jaloezieën.
Werkt niet en aan/uit-knop knippert (water vol indicator)	Overtollig water condensatie in de tank.	Leeg de watertank (zie Water Condensatie verwijderen).
Verwarming* schakelt niet aan ON	Verwarming functie nog niet geactiveerd. De omgevingstemperatuur is te hoog.	Controleer dat de verwarming functie is geactiveerd. Wordt verlicht als de verwarming is ingeschakeld.
	De verwarming wordt alleen geactiveerd als de omgevingstemperatuur temperatuur onder 25°C (77°F).	Schakel de verwarmingsfunctie in als de omgevingstemperatuur onder 25°C (77°F) bereikt.

*Geldt voor alleen modellen met een verwarming functie.

FOUTCODE MOGELIJKE OORZAAK VAN DE FOUT
"E1" Open circuit van de temperatuursensor / kortsluiting.
"E2"(Model voor koelen en verwarmen*)	Kortsluiting/beschadiging koperen buis sensor.
"Lo" Temperatuur is beneden -9°C (32°F)
“Hi” Temperatuur is boven 50°C (99°F).

*Geldt voor alleen modellen met een verwarming functie.
