MANUAL DE UTILIZADOR DF 7290 AEG-ELECTROLUX

CONSELHOS E SUGESTÕES

Estas instruções de serviço aplicam-se a vários modelos de aparelhos. É. por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho. INSTALAÇÃO

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.

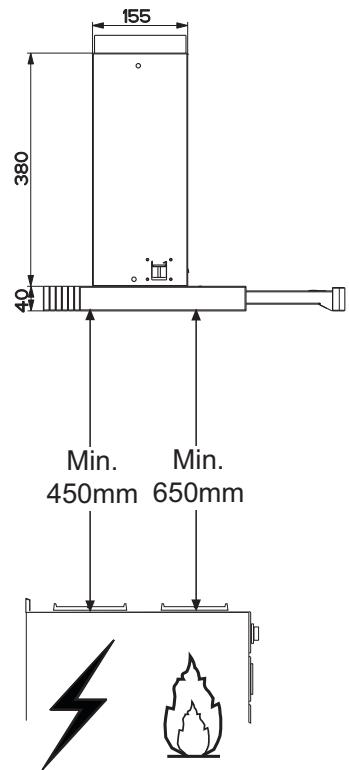

• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm (alguns modelos podem ser instalados a uma altura inferior, números referem-se a pegada e instalação).
• Verifique se a tensão da rede coincide com a indicada na placa de características aplica-da no interior do exaustor.
• Para os aparelhos de Classe Ia , certifique-se de que a instalação doméstica garanta uma descarga correcta à terra.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso provi-denciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo. USO
• O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de ma-neira imprópria.
• As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.
• No prepare alimentos flamejados sob o exaustor. Perigo de incêndio!
• Este aparelho não deve ser utilizado por pessoas (incluindo crianças) diminuídas psíqui-ca, sensorial ou mentalmente nem por indivíduos sem experiência e conhecimento, salvo se vigiados ou instruídos para utilização do aparelho por pessoas responsáveis pela res-pectiva segurança.
• As crianças devem ser vigiadas no sentido de assegurar que não brinquem com o aparelho. MANUTENÇÃO
• Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados (risco de incêndio).
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro. O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

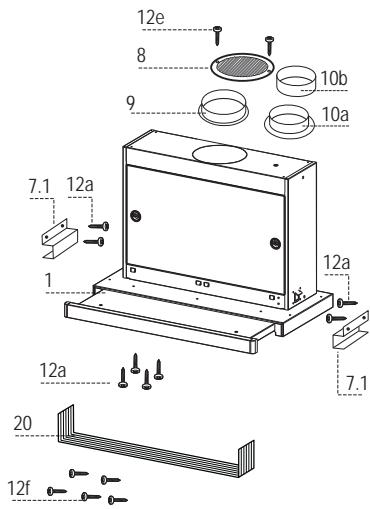

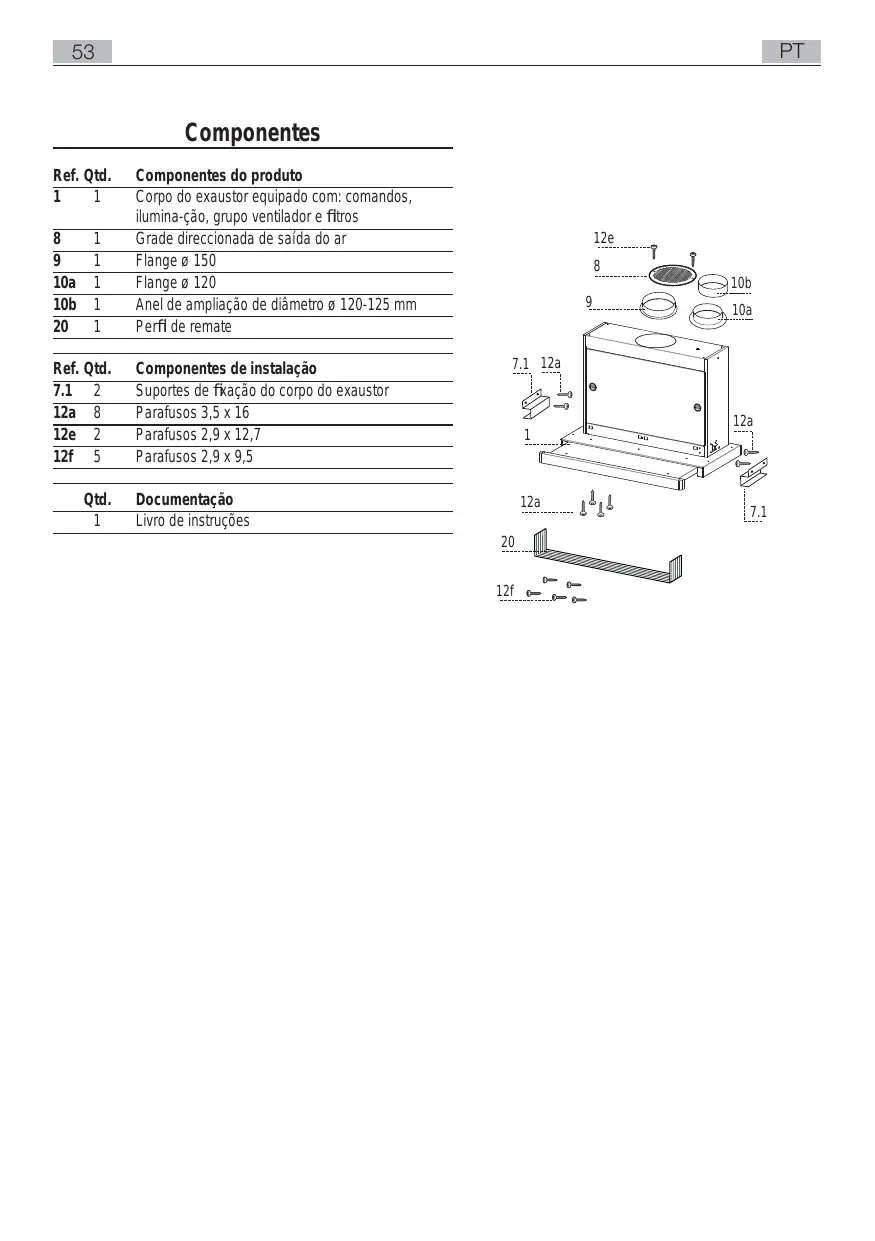

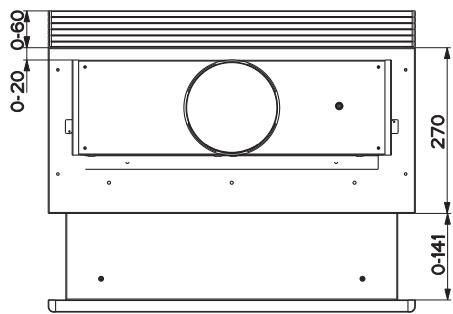

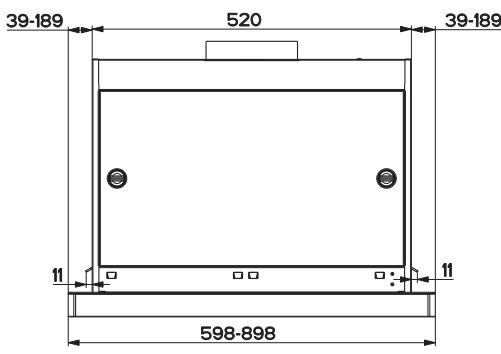

Componentes do produto Corpo do exaustor equipado com: comandos, ilumina-ção, grupo ventilador e filtros Grade direccionada de saída do ar Flange ø 150 Flange ø 120 Anel de ampliação de diâmetro ø 120-125 mm Perfil de remate Componentes de instalação Suportes de fixação do corpo do exaustor Parafusos 3,5 x 16 Parafusos 2,9 x 12,7 Parafusos 2,9 x 9,5 12e

Documentação Livro de instruções 12a 12f 12a

INSTALAÇÃO Perfuração da superfície de suporte e montagem do exaustor

• O exaustor pode ser instalado directamente na superfície inferior de qualquer armário sus-penso de cozinha (a um mínimo de 650 mm de distância do fogão), utilizando os suportes laterais de fixação por encaixe.

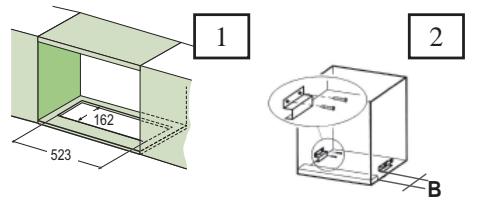

• Faça uma abertura no plano inferior do móvel suspenso, conforme indicado (fig.1).
• No caso do móvel ser desprovido de fundo, coloque dois suportes de apoio (fig.2) para o exaustor à distância B, mín. 30 mm - máx. 60 mm.

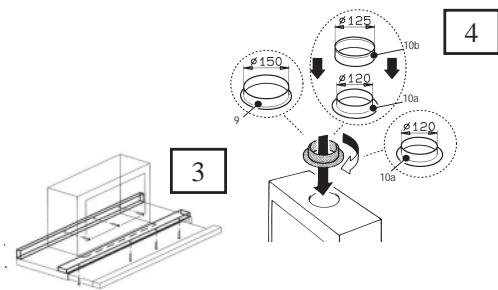

• Antes da montagem, é necessário remover as pro-tecções de transporte, em madeira, que estão fixa-das na gaveta de aspiração e na estrutura do exaustor. (fig.3)
• De acordo com o diâmetro da saída de ar escolhida, introduza a flange apropriada no furo de descarga superior. (fig. 4)
• Fixe o perfil de remate 20 na traseira do exaustor, r utilizando os parafusos 12f (2,9 x 9,5) fornecidos f de série. (fig. 5)
• Abra a gaveta de aspiração.
• Retire os filtros antigordura, um de cada vez, destravando os retentores próprios.
• Feche de novo a gaveta de aspiração.

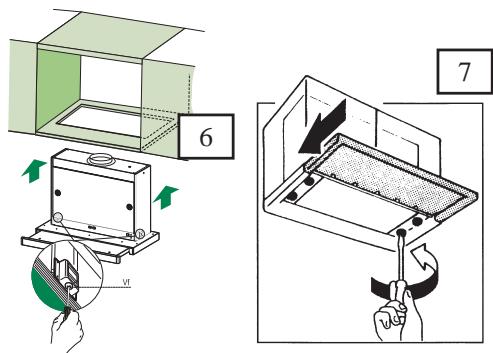

• Instale o exaustor até prender os suportes laterais com fixação por encaixe. (fig. 6)
• Abra a gaveta de aspiração.
• Bloqueie definitivamente apertando os parafusos Vf por baixo do exaustor. (fig. 6)
• Se necessário, proceda ao ajustamento da estrutura porta-filtros em bloco, procedendo do modo seguinte:
• Desaperte os quatro parafusos de regulação Vr e feche a gaveta de aspiração. (fig. 7)

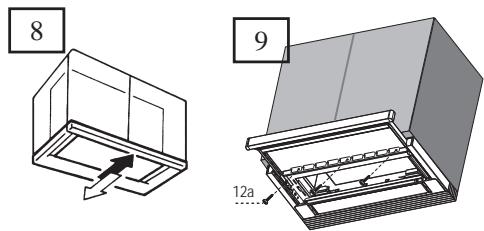

• Desloque o bloco da estrutura porta-filtros até ficar alinhado com o móvel suspenso, como desejado. (fig. 8)
• Mantendo o corpo do exaustor fixo na sua po-sição, puxe a gaveta para fora e aperte os para-fusos de regulação, Vr. (fig. 7)

• Nesta altura, é possível fixar definitivamente o exaustor no móvel suspenso, utilizando os parafusos 12a (3,5 x 16) fornecidos de série. (fig.9)
• Monte de novo os filtros antigordura.
• Feche a gaveta de aspiração.

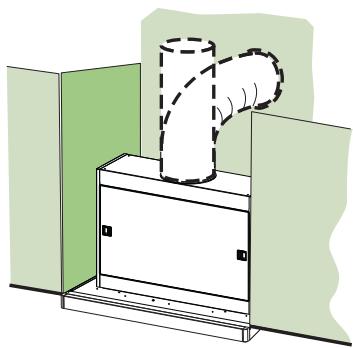

LIGAÇÕES SAÍDA DE AR PARA A VERSÃO ASPIRANTE Para instalação na versão aspirante, ligue o exaustor à tubagem de saída, usando um tubo rígido ou flexível que tenha o mesmo diâmetro da flange montada anteriormente

• Fixe o tubo com braçadeiras próprias. O material necessário para esta operação não é fornecido com o aparelho.

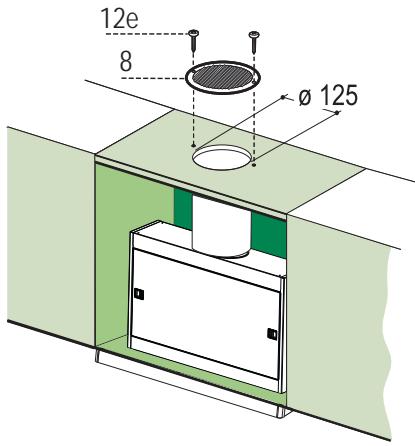

• Desmonte os filtros anti-odor de carvão activo, se disponíveis. SAÍDA DE AR PARA A VERSÃO FILTRANTE
• Faça um furo de ø 125 mm na prateleira existente por cima do exaustor.
• Adapte a flange 10a na saída da estrutura do exaustor.
• Ligue a flange ao orifício de saída, na prateleira por cima do exaustor, utilizando um tubo rígido ou flexível de ø120 mm.
• Fixe o tubo com braçadeiras próprias. O material ne-cessário para esta operação não é fornecido com o aparelho.
• Fixe a grelha direccionada 8 na saída com 2 dos para-fusos 12e (2,9 x 12,7) fornecidos.
• Assegure-se de que os filtros anti-odor de carvão activo estão presentes. 12e

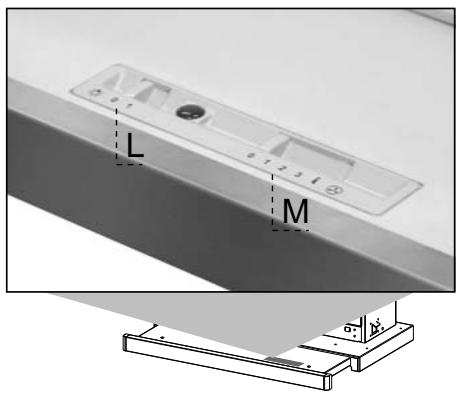

As várias funções são activadas automaticamente ao puxar a gaveta para fora. Para desligar as funções definidas, basta fechar de novo a gaveta de aspiração. TECLA FUNÇÃO

Luzes Liga e desliga o circuito de iluminação.

Motor Liga e desliga o motor de aspiração.

Velocidade mínima, indicada para troca de ar contínua muito silenciosa, se os vapores de cozedura forem poucos.

Velocidade média, indicada para a maior parte das condições de utilização, vista a excelente relação entre o caudal de ar tratado e o nível de ruído.

Velocidade máxima, indicada para enfrentar grandes emissões de vapor de cozedura, mesmo durante períodos de tempo prolongados.

Velocidade intensa, indicada para actuar em condições de emissão máxima de fumos de cozedura.

MANUTENÇÃO FILTROS ANTIGORDURA LIMPEZA DOS FILTROS METÁLICOS ANTIGORDURA AUTOPORTANTES

• Também podem ser lavados na máquina de lavar louça. Precisam de ser lavados cerca de 2 em 2 meses de utilização ou com maior frequência em caso de uso muito intenso do aparelho.
• Puxe o carro aspirante para fora.

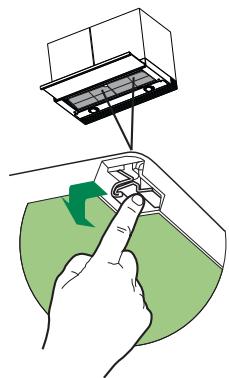

• Tire os filtros, um de cada vez, manobrando os engates próprios.
• Lave os filtros, evitando dobrá-los, e deixe-os secar antes de os reinstalar. (A eventual alteração de cor da superfície do filtro que, com o tempo, se poderá verificar, não prejudica de modo nenhum a sua eficácia.)
• Reinstale-os, lembrando-se de manter a pega virada para o lado exterior visível.
• Feche o carro aspirante. FILTROS ANTI-ODORES (VERSÃO FILTRANTE) SUBSTITUIÇÃO
• Não podem ser lavados nem são regeneráveis. Têm de ser substituídos de 4 em 4 meses de utilização, aproximadamente, ou com maior frequência em caso de uso muito intenso do aparelho.
• Puxe o carro aspirante para fora.
• Tire os filtros antigordura.

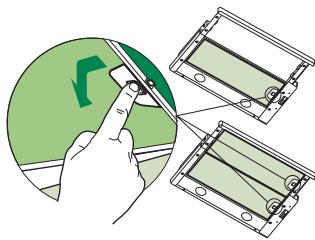

• Remova o filtro anti-odores de carvão activo saturado, mano-brando os respectivos engates. Instale o novo filtro encaixando-o no respectivo lugar.
• Monte de novo os filtros antigordura.
• Feche de novo o carro aspirante. ILUMINAÇÃO

SUBSTITUIÇÃO DAS LÂMPADAS

Lâmpada fluorescente de 11 W.

• Remova os terminais de metal que estão a fixar o vidro que esconde as lâmpadas.
• Deslize com a cobertura de vidro para um dos lados, até soltar a extremidade oposta. Baixe, ligeiramente, a extremidade livre e faça-a deslizar até a soltar completamente.
• Substitua a lâmpada por outra nova com as mesmas características.
• Monte de novo a cobertura de vidro da lâmpada, operando na ordem de sucessão inversa. www.electrolux.com 436002988_05 - 090907 www.aeg-electrolux.at www.aeg-electrolux.be www.aeg-electrolux.cz www.aeg-electrolux.dk www.aeg-electrolux.fi www.aeg-electrolux.fr www.aeg-electrolux.de www.aeg-electrolux.it www.aeg.lu www.aeg-electrolux.nl www.aeg-electrolux.no www.aeg-electrolux.com.pt www.aeg.ru www.aeg-electrolux.sk www.aeg-electrolux.com.es www.aeg.ch www.aeg-electrolux.co.uk
