MANUALE UTENTE DF 7290 AEG-ELECTROLUX

CONSIGLI E SUGGERIMENTI 27
CARATTERISTICHE 29
INSTALLAZIONE 31
USO 32
MANUTENZIONE 33

CONSIGLIE SUGGERIMENTI

A Questo libretti di istruzioni per l'uso è previsto per più versioni dell'apparecchio. É possible che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilita per dani dovuti ad installmentione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa delve essere di 650~mm , (alcuni modelli possono essere installati ad un'altezza inferiore, fare riferimento ai paragrafi ingombro e INSTALLazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe la accertarsi che l'impianto elettrico domestico garantisce un corretto scarico a terra.
• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120~mm . Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, cami-netti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sa la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si delve provedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
  Non fare mai uso improprio della Cappa.
  Non lasciare flamme libero a forte intensita molto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe inflammarsi.
  Non preparare alimenti flambé除去 la cappa da cucina; pericolod incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persona perché espertienza e conoscezza, a meno che non siano controllati o struiti all'uso dell'apparecchio da persona responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
• Per la pulizia delle superfici della Cappa è sufficiente utilizzato un panno umido e detersivo liquido neutro.

Il sibbolo sul prodotto o sulla confionezza indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuiisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smalmente inaguito del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.

CARATTERISTICHE

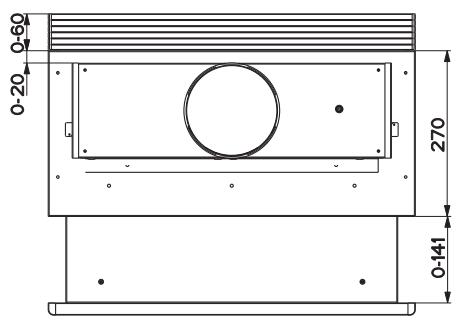

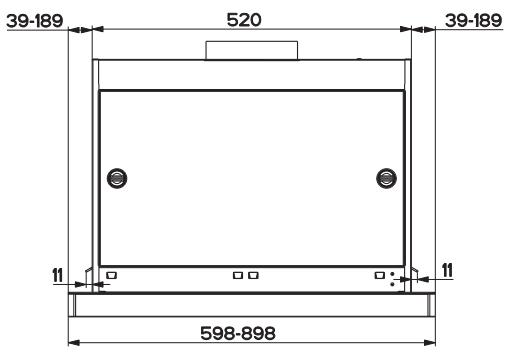

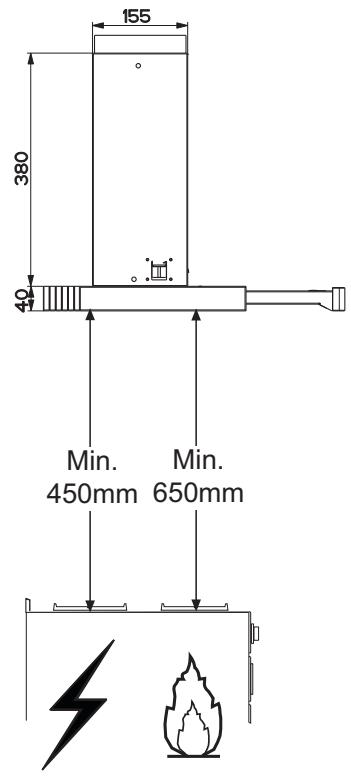

Ingombro

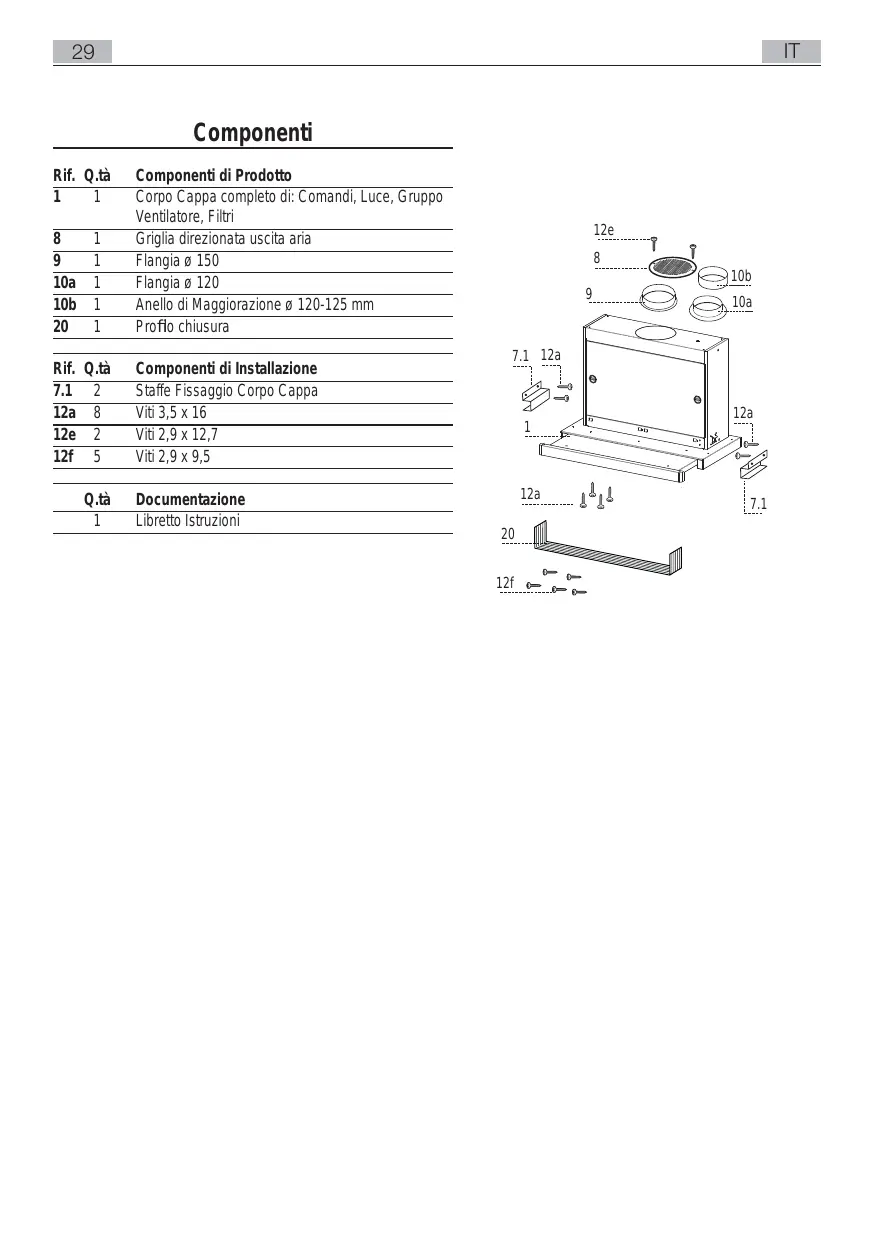

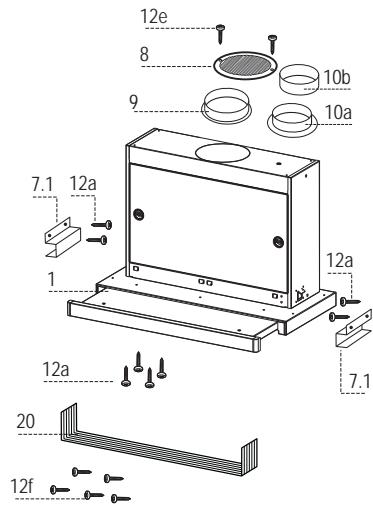

Componenti

Rif. Q.tà Componenti di Prodotto

1	1	Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri
8	1	Griglia direzionata uscita aria
9	1	Flangia ø 150
10a	1	Flangia ø 120
10b	1	Anello di Maggiorazione ø 120-125 mm
20	1	Profilo chiusura
Rif.	Q.tà	Componenti di Installazione
7.1	2	Staffe Fissaggio Corpo Cappa
12a	8	Viti 3,5 x 16
12e	2	Viti 2,9 x 12,7
12f	5	Viti 2,9 x 9,5
Q.tà		Documentazione
1		Libretto Istruzioni

INSTALLAZIONE

Foratura Piano di supporto e Montaggio Cappa

La Cappa può essere installata direttamente sul piano inferiore dei Pensili (650 mm min. dal Piano di Cottura) con i Supporti laterali a scatto.

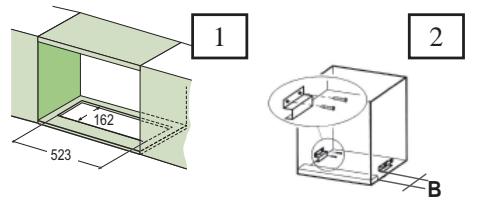

- Praticare un incasso sul piano inferiore del Pensile, come indicato (fig.1).
- In caso di pensilezsche fondo, applicare le due staffe di supporto (fig.2) per la cappa ad una distance B di min. 30mm - max. 60mm .

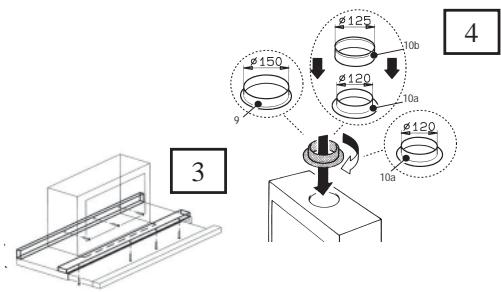

- Prima del montaggio, è necessario rimuove-re le protezioni in legno per il trasporto avvi-tate sul carrello e sulla scocca della cappa. (fig.3)
- In base al diametro di uscita dell'aria scelto, inseire la flangia appropriata nel foro super-riore di scarico. (fig.4)
- Avvitare il profilo di chiusura 20 alla parte posteriore della cappa utilizzato le viti 12f (2,9 x 9,5) in dotazione. (fig.5)
- Aprire il carrello aspirante.
- Togliere i Filtri Antigrasso uno alla volta, agendo sugli appositi agganci.
Richiudere il carrello aspirante.

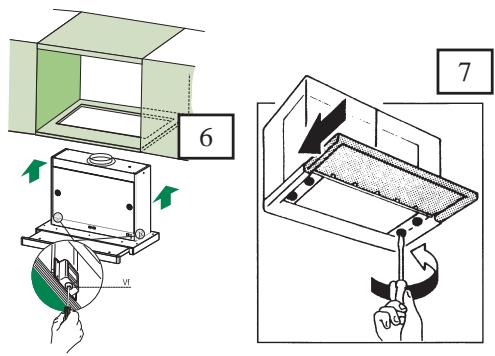

- Inserire la Cappa sino ad agganciare i Sup-porti laterali a scatto. (fig.6)
- Aprire il carrello aspirante.
- Bloccare definitivement serrando le Viti Vf dal除去 della Cappa. (fig.6)
- Se è necessario effettuare degli aggiusta-menti dell'intero corpo portafiltri, operare come segue:
- Allentare le quattro viti di regolazione Vr e ri-chiudere il carrello. (fig.7)

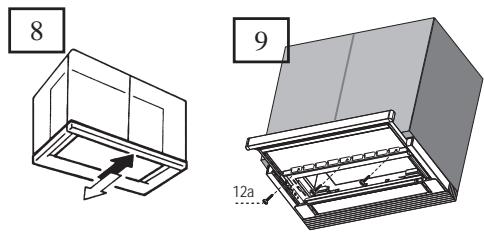

- Traslare l'intero corpo portafiltri fino ad ottenere l'allineamento desiderato con il pensile. (fig.8)
- Sempre mantenendo fermo il corpo cappa estrarre il carrello e serrare le viti di rego-lazione Vr. (fig.7)
- Ora è possible fissare definitivement la cappa al pensile usingo le viti 12a (3,5 x 16) in dotazione. (fig.9)
Rimontare i Filtri antigrasso.
Richiudere il carrello aspirante.

CONNECTIONI

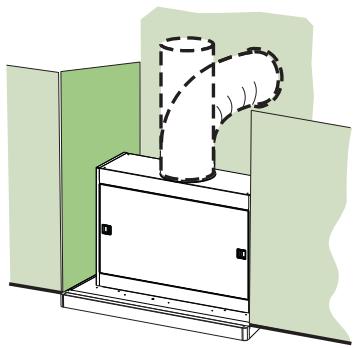

USCITA ARIA VERSIONE ASPIRANTE

Per installatione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile dello stesso diametro della flangia precedentamente installata

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorre non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

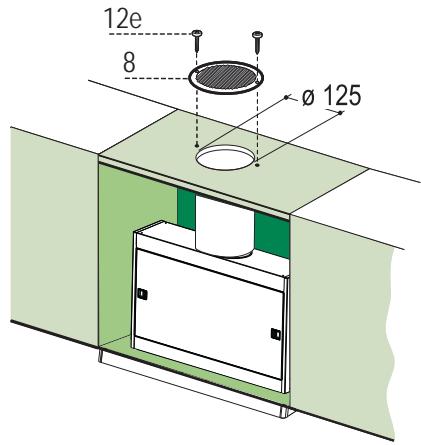

USCITA ARIA VERSIONE FILTRANTE

• Praticare un foro 125mm sull'eventuale Mensola soprastante la Cappa.
• Inserire la Flangia 10a sull'uscita del Corpo Cappa.
• Collegare la Flangia al foro di uscita sulla Mensola soprastante la Cappa con un tubo rigido o flessibile di 120mm .
• Fissare il tubo con adequate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2,9 x 12,7) in dotazione. Assicurarsi della presenza dei Filtri antidore al Car-bone attivo.

CONNECTION ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm .

USO

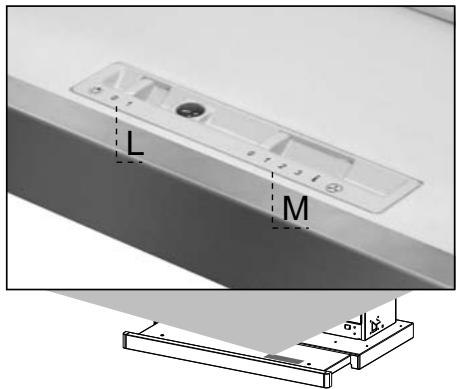

Le varie funzioni vengono attivate automaticamente con l'estrazione del carrello. Per spegnere le funzioni impostate sare sufficiente richiudere il carrello.

TASTO FUNZIONE

L Luci	Accende e spegne l'Impianto di Illuminazione.
M Motore	Accende e spegne il motore Aspirazione.
	1.	Velocità minima, adatta ad un ricambio d'aria continuo particolaremente silenzioso,in presenza di pochi vapori di cottura.
	2.	Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.
	3.	Velocità massima, adatta a fronteggiare grandi emissioni di vapore di cottura,anche per tempi prolongati.
	i.	Velocità intensiva, adatta a fronteggiare le massime emissioni di fumi di cottura.

FILTRI ANTIGRASSO

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabilianche in lavastoviglie, e necessitano di essere lavati agli 2 mesi circa di utilizzo o più frequentlymente, per un uso particularmente intenso.
• Estrarre il carrello aspirante.
• Togliere i Filtri uno alla volta, agenda sugli apposti agganci.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale cambiamento del colore della superficie del filtrlo, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
• Rimontarli facendoattenzione a mantenere la maniglia verso la parte visibile esterna.
• Chiudere il carrello aspirante.

FILTRO ANTIODORE (VERSIONE FILTRANTE)

SOSTITUZIONE FILTRIO ANTIODORE AL CARBONE ATTIVO

• Non sono lavabili né rigenerabili, vanno sostituiti agli 4 mesi circa di utilizzato o più frequentlymente, per un uso particularme intense.
• Estrarre il carrello aspirante.
  Togliere i Filtri Antigrasso
• Rimuovere il Filtro antidore al Carbone attivo satura, agenda sugli apposti agganci.
  Rimontare i Filtri antigrasso.
  Richiudere il carrello aspirante.

ILLUMINAZIONE

SOSTITUZIONE LAMPADE

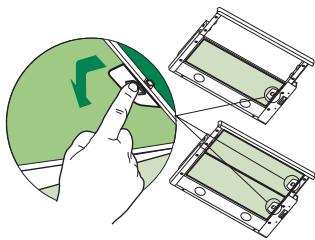

Lampada fluorescente da 11 W.

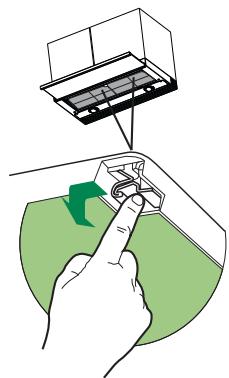

• Togliere i terminali metallici che fissano la plafoniera in veto.
• Far scorrere la plafoniera in vetro verso un lato, sino a liberare l'estremita opposta. Abbassare leggermente l'estremita libera e farlo scorrere sino a liberarlo totalmente.
• Sostituire la lampada con una nuova di uguali caratteristiche.
• Rimontare la plafoniera in vetro in sequenza inversa.
