BEDIENUNGSANLEITUNG DF 7290 AEG-ELECTROLUX

EMPFEHLUNGEN UND HINWEISE 3
CHARACTERISTIKEN 4
MONTAGE. 6
BEDIENUNG 8
WARTUNG 9

EMPFEHLUNGEN UND HINWEISE

These Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmalie beschrieben sind, die nicht auf Ihr Gerät zuteffen.

FÜR DEN KUCHENMOBEL-MONTEUR

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäß Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650mm betragen (eineige Modelle können an einer geringeren Höhe installiert werden, beziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).
• Prufen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrach-ten Schild übereinstimmt.
• Das Abluftrohr der Haube muss bei Abluftbetrieb einen Durchmesser von Mindestens 120mm aufweisen. Die Abluftstrecke muss so kurz wie möglich sein.
• Die Haubearficht in einen Rauch- oder Abgasschornstein eingeleitet werden.
• Der gemeinsame gefahrlose Betrieb von kaminggebundenen Geräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder Wohnung durch eine geignete Zuluftöffnung von ca. 500-600 cm2 von außen beluftet sind.

FÜR DEN BENUTZER

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Kuchengerüchen vorgesehen.
• Unsachgemäß Einsatz der Haube ist zu unterlassen.
• Kochstellen müssen bei Betrieb stets abgedeckt sein. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl, Gas- und Kohleherden.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitz-tes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerat darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Gerats angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Höhe des Geräts aufhalten und auf keinen Fall mit dem Gerät speilen.

WARTUNG

• Bevor Wartungsarbeiten durchgefuhrt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschallt wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Aus-tauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenfläche empfehlen wir ein feuchtes Tuch und mildes Spulmittel.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass这点 Product nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt fur das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korraken Entsorgen这点 Products schutzten Sie die Umwelt und die Gesundheit ihrer Mitmen-schen. Umwelt und Gesundheit werden durch falsches Entsorgen gefahred. Weitere Informationen uber das Recycling这点 Products erhalten Sie von Ihrem Rathaus, Ihr Mullabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

CHARACTERISTIKEN

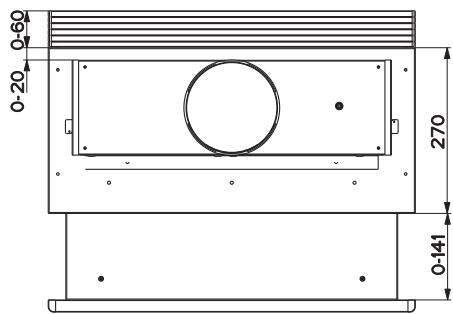

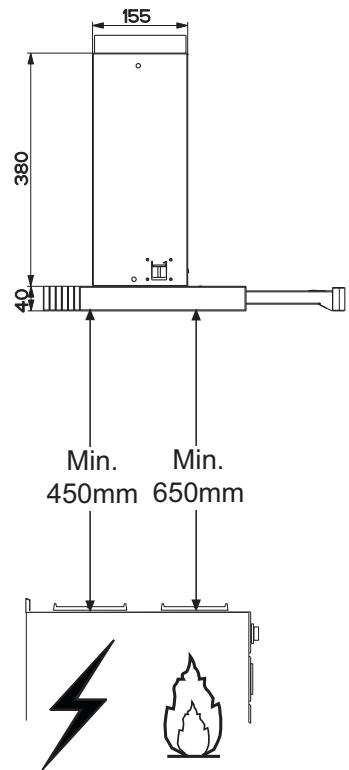

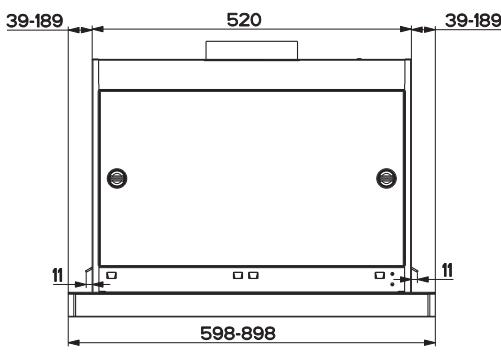

Platzbedarf

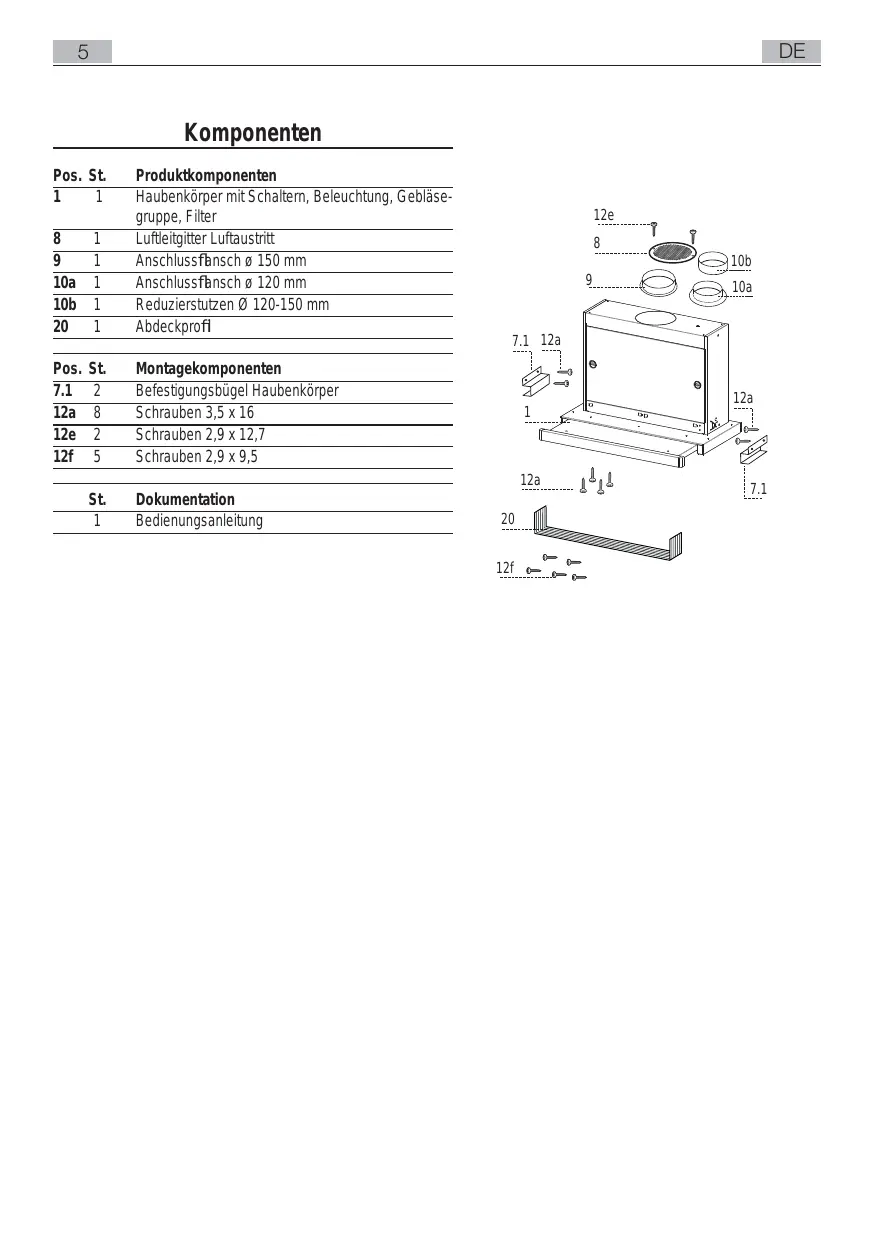

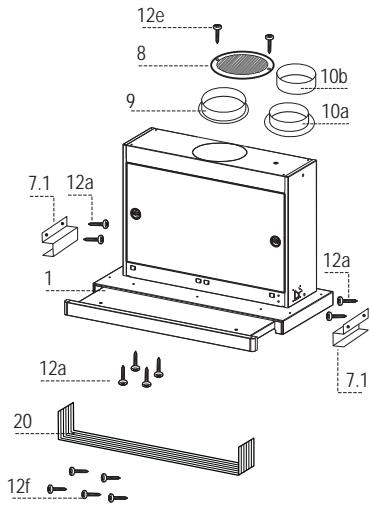

Koponenten

Pos. St. Produktkomponenten

1	1	Haubenkörper mit Schaltern, Beleuchting, Gebläsegruppe, Filter
8	1	Luftleitgitter Luftaustritt
9	1	Anschlussflansch ø 150 mm
10a	1	Anschlussflansch ø 120 mm
10b	1	Reduzierstutzen ø 120-150 mm
20	1	Abdeckprofil
Pos. St.		Montagekomponenten
7.1	2	Befestigungsbügel Haubenkörper
12a	8	Schrauben 3,5 x 16
12e	2	Schrauben 2,9 x 12,7
12f	5	Schrauben 2,9 x 9,5
St.		Dokumentation
1		Bedienungsanleitung

MONTAGE

Bohren der Trägerplatte und Montage der Dunstabzugshaube

Die Haube kann direkt an der Unterseite der Hängeschränke (mindestens 650~mm von der Kochmulde entfernt) mit beiden sichlichen Schnapphal-terungen fixiert werden.

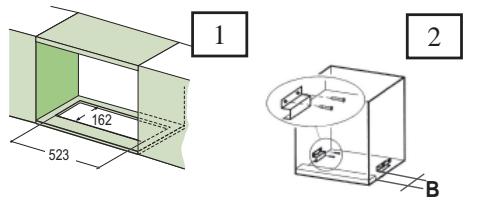

- An der Unterseite des Hängeschranks, wie in der Abbildung gezeigt, eine Öffnung anbringen. (Abb.1)
- Sofern ein Schrank ohne Unterboden benutzt werden soll, sind die verzinkten Haltewinkel mit einem Abstand B von 30 bis 60mm anzubrin-gen. (Abb.2)

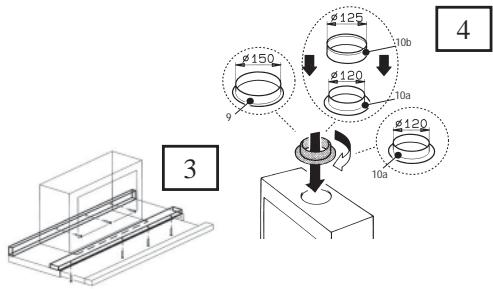

- Vor dem Einbau müssen die als Transportsiche-rung auf dem Schirm geschraubten Holzleisten abgenommen werden. (Abb.3)
- Je nach Durchmesser des gewählten Luftaus-tritts den passenden Flansch in die obere Ab-luftöffnung einsetzen. (Abb.4)

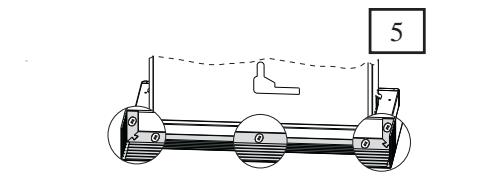

Das Abschlussprofil 20 an der Rückseite der Haube mit den beiliegenden Schrauben 12f (2,9x9,5) fixieren. (Abb.5)
- Den herausziehbaren Wrasenleitschirm öffnen.
Die Fettfilter nacheinander entnehmen, indem die entsprechenden Haltevorrichtungen gelöst werden.
- Den Herausziehbaren Wrasenleitschirm wieder schreiben.

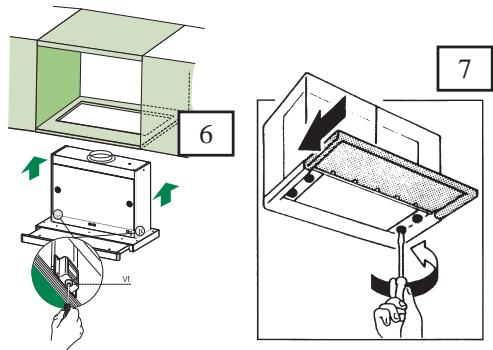

Die Haube einschieben, bis die sichlichen Halterungen einschnappen. (Abb.6)
Den Herausziehbaren Wrasenleitschirm öffnen.
Die Haube von unter her mit den Schrauben Vf fixieren. (Abb.6)
- Falls erfolderlichk, das unter Teil wie nachste-hend beschreiben ben ausrichten:
Die vier Einstellschrauben Vr lockern und den Wrasenleitschirm wieder schlieben. (Abb.7)

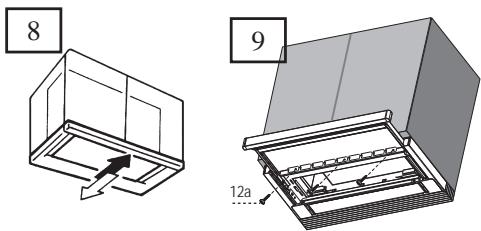

- Den gesamten unteren Korpus verschieben, bis er auf den Oberschrank ausgerichtet ist. (Abb.8)
- Den Haubenkörper festhalten, den Wrasen-leitschirms öffnen und die Einstellschrauben festziehen. (Abb.7)
- Nun kann die Haube am Oberschrank mit den vier beiliegenden Schrauben 12a (3,5 x 16) fixiert werden. (Abb.9)
Die Fettfilter wieder montieren.
- Den Herausziehbaren Wrasenleitschirm wieder schreiben

ANSCHLUSSE

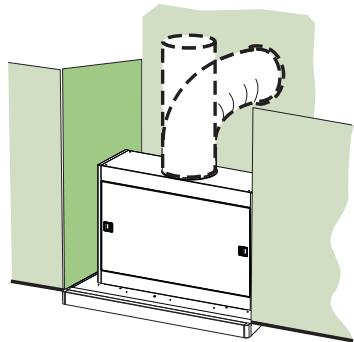

ANSCHLUSS BEI ABLUFTBETRIEB

Für die Installation der Haube im Abluftbetrieb mit Hil-fe eines Rohres oder Schlauches vom selbst Durch-messer wie der zuvor installierte Flansch (Ø 150mm 125mm oder 120mm ) am Geblaseaustritsstutzen anschließen.

• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  Eventuell vorhandene Aktivkohlefilter entnehmen.

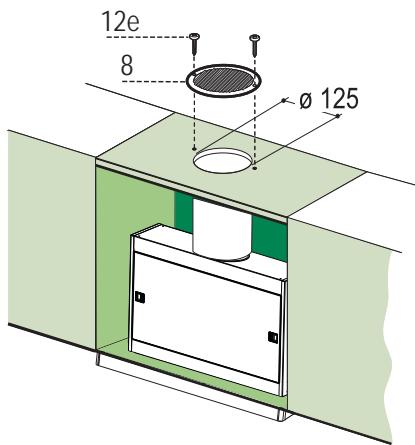

ANSCHLUSS BEI UMLUFTBETRIEB

• In das eventuell über der Haube vorhandene Bord ein Loch 125mm bohren.
  Den Flansch 10a am Haubenaustritt anbrin-gen.
• Den Flansch beim Luftastritt oberhalb der Haube mit Rohr oder Schlauch 120mm verbinden.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 x 12,7) auf dem Hängeschrank.
• Sicherstellen, dass der Aktivkohlefilter eingesetzt ist

ELEKTKROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3mm zwischengeschäftet werden.

BEDIENUNG

Die verschiedene Funktionen werden automatisch beim Ausziehen des Wrasenleitschirms eingschaltet. Um die Funktionen wieder auszuschalten, den Wrasenleitschirm einschieben.

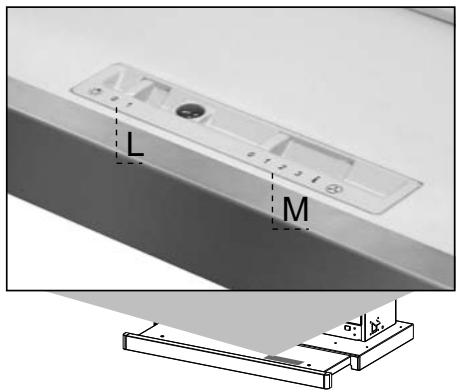

SCHALTER
FUNKTION

L	Beleuchtung	Schaltet die Beleuchtung ein und aus
M	Motor	Schaltet den Gebläsemotor ein und aus
		1. kleinste Gebläsestufe, diese Stufe ist für den geräuscharmen Dauerbetrieb der Haube bei geringer Wrasenentwicklung auf dem Kochfeld geeignet.
		2. mittlere Gebläsestufe, eignet sich durch das gute Verhältnis zwischen Geräuschentwicklung und Luftförderleistung für die meisten Kochsituationen.
		3. höchste Gebläsestufe, eignet sich für starke Wrasenentwicklung auf dem Kochfeld, auch über längerere Zeit hin.
		i. Intensivstufe. Bei sehr starker Wrasenentwicklung auf dem Kochfeld geeignet.

WARTUNG

FETTFILTER

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Die Filter konnen im Geschirrspüller gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung,*häufiger gereinigt werden.
• Den Wrasenleitschirm herausziehen.

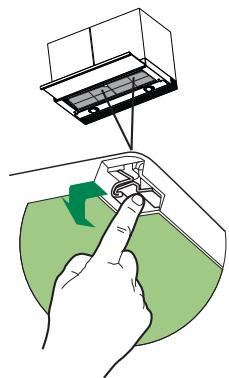

• Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unter herausnahmen.
• Die Filter im Geschirrspüller bei stärkstem Reinigungsmethoden und höchster Temperatur, mindestens 65^ , reinigen und vor dem Wiedereinsetzen trocknen halten, damit nicht knicken. (Eine eventuelle Verfährung der Filteroberfläche, zu der es im Laufe der Zeit kommt kann, beeinträchtigt die Funktion des Filters keinesfalls.)
• Die Filter wieder einsetzen, damit darauf aufchten, dass die Verreigelung sightbar ist.
• Den Wrasenleitschirm wieder einschieben.

GERUCHSFILTER (UMLUFTVERSION)

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• Die Filterleen sich nicht reinigen oder regenerieren und,müssen spätestens nach vier Monaten Betriebszeit oder,bei besonderss intensiver Nutzung,häufiger ersetzt werden.
• Den Wrasenleitschirm herausziehen.
  Die Fettfilter entnehmen
• Die entsprechenden Haken losen und den gesattigten Aktivkohlefilter entnahmen.
  Die Metallfettfilter wieder montieren.
  Die Fettfilter wieder einsetzen.
• Den Wrasenleitschirm wieder einschieben.

Beleuchtung

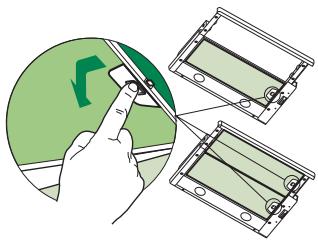

AUSWECHSELN DER LAMPEN

Leuchtstofflampe zu 11 W.

• Die Metallklemmen entfern, die die gläserne Lampenabdeckung halten.
• Die gläserne Lampenabdeckung zur Seite gleiten setzen, bis die gegenüberliegende Seite frei liegt. Die frei Seite leicht nach untenziehen und die Lampenabdeckung zur Seite gleiten setzen, bis die Beleuchtung ganz frei liegt.
  Die Lampe durch eine neue mit den selbst Eigenschaften ersetzen.
• Die gläserne Lampenabdeckung in umgekehrter Reihenfolge wieder anbringen.

INDEX

RECOMMENDATIONS AND SUGGESTIONS 11
CHARACTERISTICS 12
INSTALLATION 14
USE 16
MAINTENANCE 17
