Producttype	Inbouw afzuigkap
Merk	AEG-ELECTROLUX
Model	DF 7290
Minimale hoogte boven de kookplaat	650 mm
Diameter luchtafvoer	120 of 150 mm
Verlichtingsvermogen	Fluorescentielamp 11 W
Aantal motorstanden	4 (1, 2, 3, turbo)
Bedieningstype	Openen van de lade voor automatische activatie
Vetfilters	Zelfdragend metaal, vaatwasmachinebestendig
Actief koolstoffilter	Niet wasbaar, vervanging elke 3-4 maanden
Afvoertype	Recirculatie of externe afvoer
Voeding	220-240 V, met bipolaire schakelaar
Beschermingsklasse	Aarding vereist
Materiaal	Roestvrij staal of gelakt
Installatie	Inbouw onder het keukenkastje
Inbegrepen accessoires	Flenzen ø120 en ø150, verbindingsring, afsluitprofiel, gerichte rooster
Oppervlakteonderhoud	Vochtige doek en neutraal schoonmaakmiddel
Garantie	Raadpleeg de handleiding voor de voorwaarden
Recycling	Niet bij het huishoudelijk afval gooien, inleveren bij een inzamelpunt

Veelgestelde vragen - DF 7290 AEG-ELECTROLUX

Wat is de minimale installatiehoogte van de afzuigkap?

De minimale afstand tussen het kookoppervlak en de afzuigkap moet ten minste 650 mm zijn. Sommige modellen kunnen lager worden geïnstalleerd, raadpleeg de secties Afmetingen en Installatie in de handleiding.

Hoe de vetfilters reinigen?

De metalen filters kunnen in de vaatwasser of met de hand worden gewassen, ongeveer elke 2 maanden. Vermijd ze te buigen en laat ze drogen voordat u ze terugplaatst.

Hoe vaak moet het actief koolstoffilter worden vervangen?

Het actief koolstoffilter kan niet worden gewassen en moet elke 3 tot 4 maanden worden vervangen, of vaker bij intensief gebruik.

Hoe de verlichting van de afzuigkap vervangen?

Verwijder de metalen klemmen, schuif de glazen kap eraf, vervang de lamp door een identieke fluorescentielamp van 11 W en monteer alles in omgekeerde volgorde weer.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, voor recirculatie installeert u het gerichte rooster en zorgt u dat er een actief koolstoffilter is geplaatst. Boor indien nodig een gat van 125 mm in de plank erboven.

Wat te doen als de afzuigkap niet aangaat?

Controleer de voeding en de bipolaire schakelaar. Zorg ervoor dat de lade open is, want de functies worden automatisch geactiveerd bij het openen.

Welke pijpdiameters worden aanbevolen?

Gebruik een stijve of flexibele buis met een diameter van minimaal 120 mm. Sluit de luchtafvoer aan op de geïnstalleerde flens (120 of 150 mm).

Kan ik de afzuigkap boven een gasfornuis installeren?

Ja, maar houd de veiligheidsafstand van 650 mm aan en zorg voor voldoende ventilatie van de ruimte. Vermijd open vuur onder de afzuigkap.

Hoe de turbostand activeren?

Druk op de M-toets (motor) tot de turbostand (i) is geselecteerd. Deze stand wordt aanbevolen bij sterke stoomontwikkeling.

Waar kan ik reserveonderdelen vinden?

Onderdelen zoals filters, lampen en flenzen zijn verkrijgbaar bij de klantenservice van AEG-ELECTROLUX. Raadpleeg de handleiding voor de referenties.

GEBRUIKSAANWIJZING DF 7290 AEG-ELECTROLUX

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een,aantal kenmerken worden beschren die Niet van toe-passing zich op uw apparaat.

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomtuit onjuiste of nicht overeenkomstig de regels der kunst uitgevoerde installations.
• De minimale veiligheidsafstandCUSSEN de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen konnen lager worden geinstalleerd, raadpleeg de paragrafen afmetingen en installment).
• Controller of de netspanning correspondiert met de spanning die aangegeven is op hetplaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klassle I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120mm of groter. De leiding要去en zo kort möglichke route afleggen.
• Sluit de wasemkap Niet aan op afvoerijpen van rook die geproduerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die nicht op elektricitieit werkken (bijvoorbeeld gasapparaten) worden gebrukt, moet ervoor worden gezorgd dat het vertrek vlodoende geventileerd worden. Indien de keuken geen Gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het eliminenen van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap verwijl.Deze in werkung is.
  Regel de vlammen allijd zo dat ze Niet langus de pannen omhoogkomen.
• Controller frituurpannenijdens het gebruik: de oververhitte olie zou vlam konnen vatten.
• Er mag nicht onder de afzuiqkap geflambeerd worden; brandevaar
• Dit apparatusaat mag nicht worden gebruikt door personen (inclusief kinderen) met berperkte psychische, sensorische en geestelijke vermogens, of door Personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstrueerd over het gebruik van het apparatusaat door personen die verantwoordelijk zijn voor hun verigheid.
• Kinderen要去en worden gecontroleerd om er zeker van teল dat ze Niet met het apparaat spelen.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uit geschakkeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters allijdijdig en nauwgezet uit, volgens de aanbevolen intervallen (Brandgevaar).
• Om de oppervlakken van de kap schoon te make n is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbool op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld. Het要去chter aan een plaat worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als uervoortzorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u möglichk voor mens en milieu negatieve gevolgen die zich zonden kannen voordoen in geval van verkeerde afvalbehandeling. Voor更是 details in verband met het recylen van dit product, neemt u het best contact op met de gemeentelijkke instanties, het bedrijf of de diest mel de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

EIGENSCHAPPEN

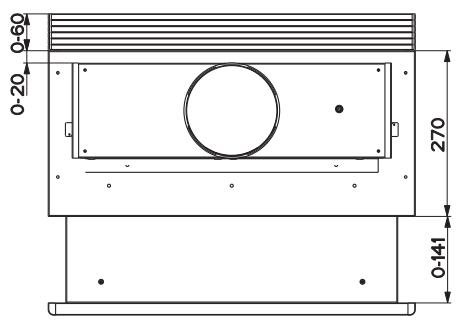

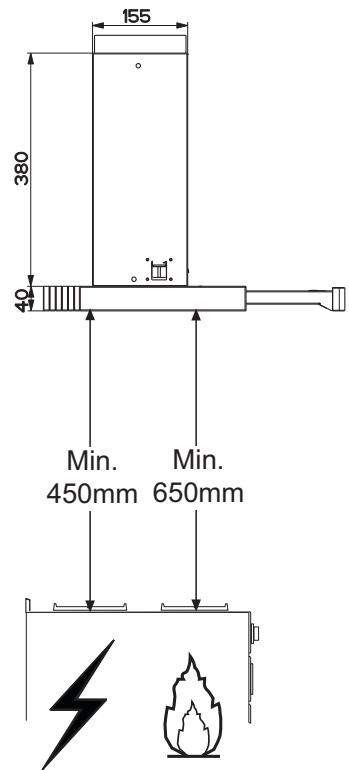

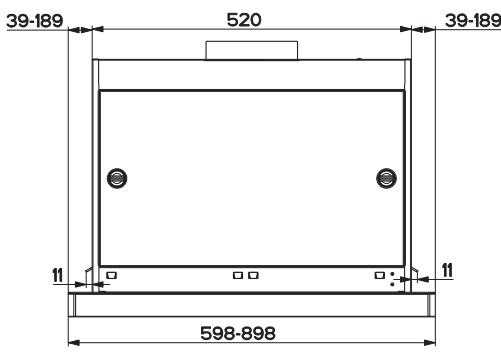

Buitenafmetingen

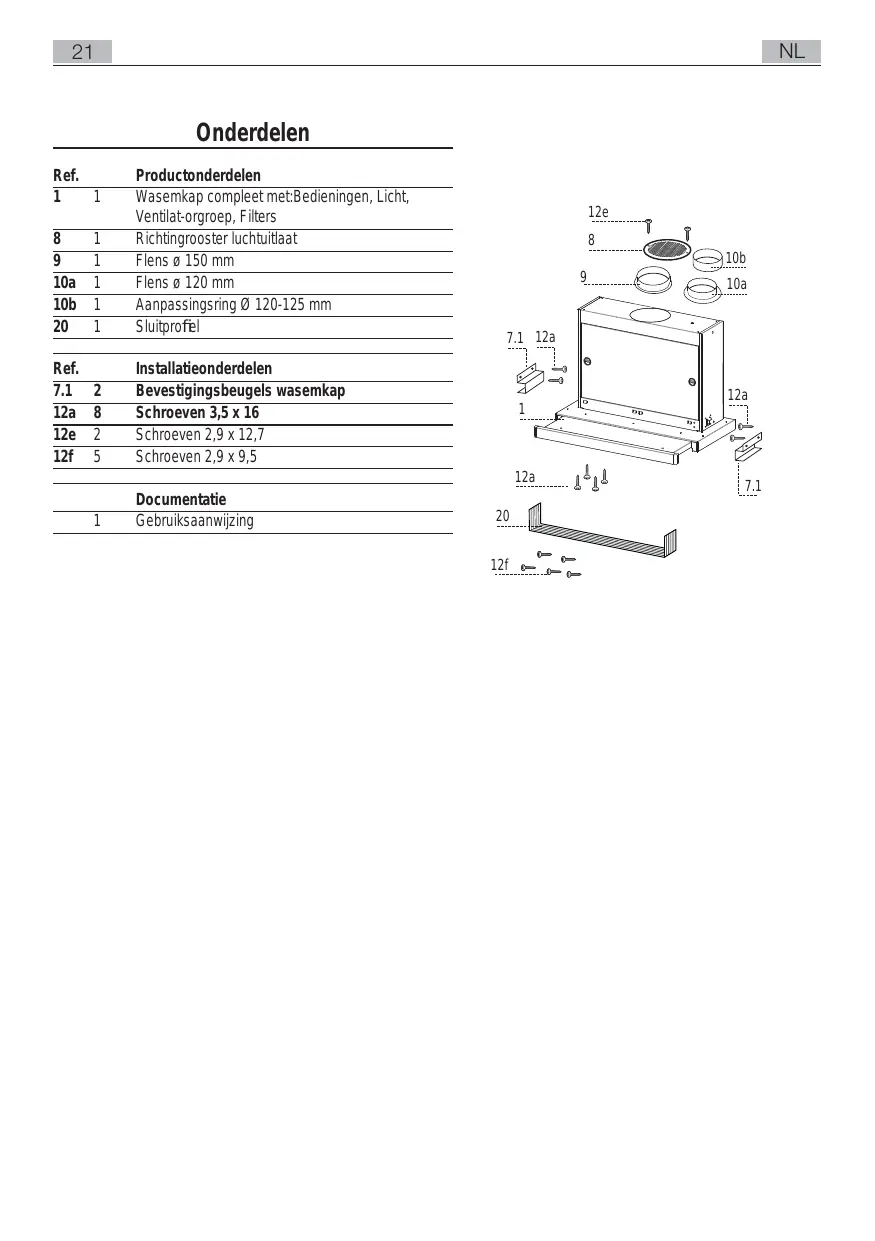

Onderdelen

Ref. Productonderdelen

1	1	Wasemkap compleet met:Bedieningen, Licht, Ventilat-orgroep, Filters
8	1	Richtingrooster luchtuillaat
9	1	Flens ø 150 mm
10a	1	Flens ø 120 mm
10b	1	Aanpassingsring ø 120-125 mm
20	1	Sluitprofil

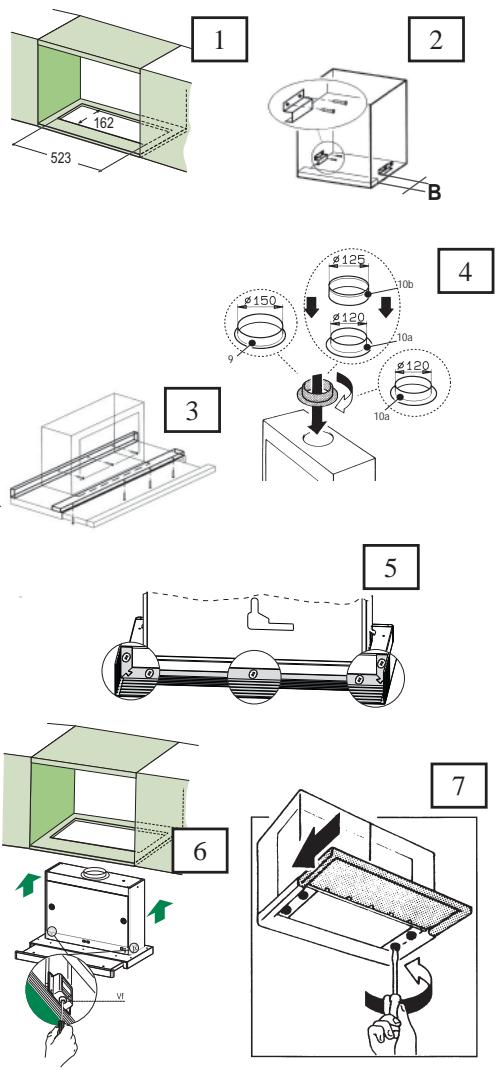

Boren van gaten in draagvlak en montage wasemkap

• De wasemkap kanrechtstreeks op het onderste vlak van het keukenkastje (min. 650~mm van de kookplaat) worden geinstalleer met behulp van de zichsteunen met klikbevestiging.
  Ga voor de inbouw van de wasemkap op het onderste vlak van het keukenkastje, als volgt te werk. (fig.1)
• In geval van keukenmeubeltjes zonder bodem bevestig de steunhaken op een afstand "B" van min. 30mm - max. 60~mm . (fig.2)
  Vooralleer verderte gaan met de montage,is het noodzakelijk de houten beschreming voor het vervoer, te verwijderen. (fig.3)
• Afhankelijk van de gekozen diameter van de luchtuitlaat,要去 U de juiste flensplaatsen in het bovenste gat voor de luchtafvoer. (fig.4)
• Schroef het sluitprofiel 20 aan de achterkant van de wasemkap vast met behulp van de bij-geleverde schroeven 12f (2,9 x 9,5). (fig.5)
  Trek de rolletjes met de zuiggroep waar voren.
• Verwijder de vetfilters=een voor een door de haken los te make.
• Sluit opnieuw de zuiggroep.
• Plaats de wasemkap totdat de+zijsteunen met klikbevestiging vastgehaakt zich. (fig.6)
  Trek de rolletjes met de zuiggroep waar voren.
• Blokker de wasemkap definitief door de schroeven Vf vanaf de onderkant van de wa-semkap aan te draaien. (fig.6)
  Voer eventuele enige afstellingen uit in de be-hui-zing van de filterhouser en ga waarvoor als volgt te werk:
• Draai de vier stelschroeven Vr los en sluit het zuiggroep weeR. (fig.7)

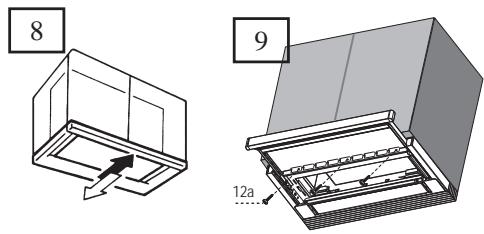

• Verplaats de hele behuizing van de filter-houder totdat de gewenste uitlijning van het keukenkastje is verkreten. (fig.8)
• Houd de behuizing van de wasemkap stil en verwijder het zuiggroep. Blokker verrol-gens de stelschroeven weeR. (fig.7)
• Nu kan de wasemkap definitief aan het keu-ken-kastje worden bevestigd met behulp van de vier bijgeleverde schroeven 12a(3,5 x 16). (fig.9)
  Monteer de vetfilters weeR.
• Sluit opniew de zuiggroep.

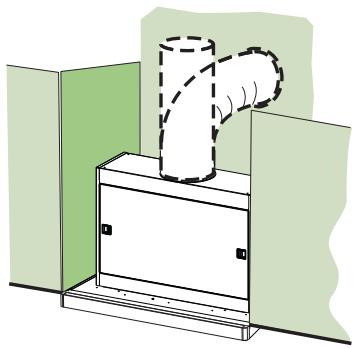

AANSLUITINGEN LUCHTUITLAAT AFZUIGVERSIE

In het geval van installmentie in afzuiqversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding die bezelfde diameter heeft als de reeds geinstalleerde flens.

• Zet de leiding vast met geschikte leidingklemmen. Het benodigde materiaal worden nicht bij de wasemkap bijgeleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

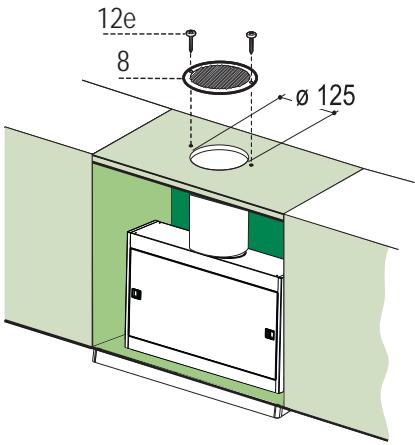

LUCHTUITLAAT FILTERVERSIE

• Boor een gat van 125 mm in de eventuele plank boven de kap.
• Breng de flens 10a op de uitlaat van de wasemkap aan.
• Verbind de flens met de uitlaatopening op de plank boven de kap met behulp van een starre of flexibele leiding van 120mm
• Zet de leiding vast met geschikte leidingklemmen. Het benodigde materiaal worden nicht bij de wasemkap geleverd.
• Bevestig het richtingsrooster 8 op de uitlaat van de gerecircularerde lucht met 2 van de bijgeleverde schroeven 12e (2,9 x 12,7).
• Verzeker u ervan dat het geurfilter met actieve koolstof geinstalleerd is.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een openingCUSen de contacten van tenminste 3mm

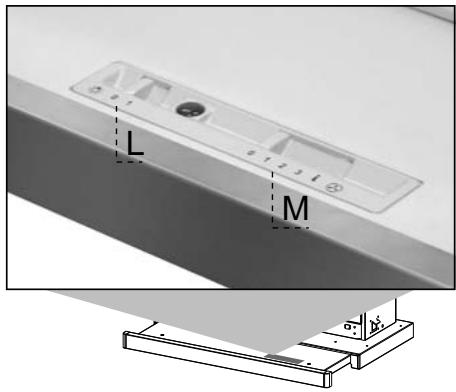

GEBRUIK

De verschillende functies worden automatisch geactiveerd wanneer de slede wordenuitgetrok-ken. Voor het uitzetten van de ingestelde functies is het voldoende de slede wee te sluiten.

SCHAKELAAR
FUNCTIES

L	Lichten	Hiermee schakelt u de verlichting aan en uit
M	Motor	Hiermee schakelt u de afzuigmotor aan en uit
		1.	Minimumsnelheid, geschikt voor een continue en zeer stille luchtver-versing,als er weinig kookdampen zijn.
		2.	Gemiddeldesnelheid,geschiktvoordemeestegebruiksomstandighe-den, gezien de uitstekende verhouding:tussen de hoeveelheidbehandel-de lucht en het geluidsniveau.
		3.	Maximum能力和, geschikt om de grootste kookdampen tegen te gaan, ook voor langere tijd.
		i.	Intensieve能力和, geschikt om de sterkste kookdampen af te voeren.

ONDERHOUD

VETFILTERS

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• Deze filters要去en minstens om de 2 maanden of, bij een bijzonder intensief gebruik vaker, gereinigd worden. Ze können ook in de vaatwasmachine aufgewassen worden.
  Trek de rolletjes met de zuiggroep maar voren.
• Verwijder de filters=een voor eén door aan de hiervoor bestemde hendeltjes te trekken.
• Was de filters[zonder ze te vouwen en LAST zedrogen alvorens ze wee terug te plaatsen. (Een eventuele kleursverandering van het oppervlak van de filters, die na verloop van tijd kan optreden, heeft absoluten geen invloed op de goede werkig ervan.)
• Plaats de vetfilterstering, maar let erop dat de handgreep goed zichtaar blijft.
• Sluit opniewu de zuiggroep.

GEURFILTER (FILTERVERSIONS)

VERVANGING FILTER MET ACTIEVE KOOLSTOF

• Deze filter kan nicht gewassen of geregenereerd worden en moet ongeveer om de 4 maanden verrangen worden. Indien U de wasemkap verz intensief gebruikt,要去 U de filter zichs vaker verrangen.
  Trek de rolletjes met de zuiggroep maar voren.
• Verwijder de vetfilters.
• Verwijder de verzadigde geurfilter met actieve koolstof door aan de hiervoor bestemde hendeltjes te trekken.
• Monteer het neue filter door het op zijnplaats vast te drukken.
• Plaats opnieuw de vetfilters.
• Sluit opniewu de zuiggroep.

BELEUCHTUNG

AUSWECHSELN DER LAMPEN

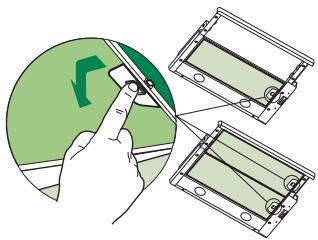

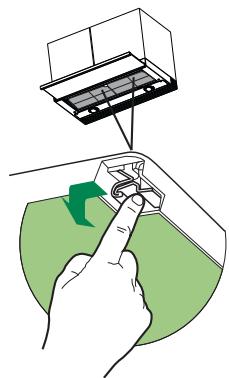

Fluorescentielamp van 11 W.

• Verwijder de metalen klemmen waarmee de glazen plafonniere is bevestigd.
• Schuif de glazen plafonniereaar eén kant tot het andere uit-einde vrijkomt.Breng het vrij uiteinde enigszins omlaag en schuif het opzij tot de plafonniere volledig vrijkomt.
• Vervang de lamp door een neue lamp met bezelfde eigenschappen.
• Ga voor hetteringplaatsen van de glazen plafonnenire in omge-keerde volgorde te werk.
