Favorit KO Plus - Vaatwasser AEG-ELECTROLUX - Gratis gebruiksaanwijzing en handleiding

Type product	Vaatwasser
Merk	AEG-Electrolux
Model	Favorit KO Plus
Afmetingen (B x H x D)	59,6 x 81,8-89,8 x 57,5 cm
Gewicht	circa 50 kg
Voeding	230 V / 50 Hz
Capaciteit	12 couverts
Energieklasse	Niet gespecificeerd (schatting: A++)
Waterontharder	Instelbaar, handmatig en elektronisch
Programma's	Auto 45-70°, Intensief 70°, 30 min 60°, Eco 50°, Glas 45°, Voorspoelen
Opties	ÖKO PLUS (energiebesparing), Multitab, uitgestelde start (1-19 uur)
Zoutreservoir	Ja, met indicatielampje
Glansspoeldoseerbakje	Ja, instelbaar (stand 1-6)
Bestekmand	Uitneembaar, met rooster
Bovenrek	In hoogte verstelbaar (2 standen)
Bierglazenhouder	Ja, in onderrek, vervangbaar door kopjesrek
Filters	Grof filter, microfilter, plat filter – reinigbaar
Sproeiarmen	Boven en onder, niet verwijderbaar
Veiligheidsklep	In watertoevoerslang
Verlichting	LED, klasse 1
Onderhoud	Filters reinigen, sproeiarmen controleren, binnenkant schoonmaken
Reparatie	Alleen door bevoegde service, originele onderdelen
Milieu	Recyclebare verpakking, correcte afvoer

Veelgestelde vragen - Favorit KO Plus AEG-ELECTROLUX

Hoe stel ik de waterontharder in?

Open de deur en neem het onderrek eruit. Draai de waterhardheidsknop op stand 1 of 2 (handmatig). Stel vervolgens elektronisch in door de aan/uit-toets in te schakelen, toetsen B en C ingedrukt te houden tot lampjes A, B, C knipperen, dan toets A indrukken en niveau selecteren. Bevestig met aan/uit-toets.

Wanneer moet ik zout bijvullen?

Het zoutcontrolelampje op het bedieningspaneel gaat branden als het zout op is. Vul bij vlak voor een volledig programma. Gebruik alleen speciaal vaatwasserzout, geen tafelzout. Giet eerst 1 liter water in het reservoir, vul dan met zout via de trechter.

Hoe stel ik de glansmiddeldosering in?

Draai de 6-standenschakelaar in het glansmiddeldoseerbakje. Stand 1 is minimale dosering, stand 6 maximaal. Verhoog de dosering bij waterdruppels of kalkvlekken, verlaag bij witachtige strepen. De fabrieksinstelling is stand 4.

Wat is de Multitab-functie?

Met de Multitab-functie kunt u combitabletten (3-in-1, 4-in-1, etc.) gebruiken. Druk op de Multitab-toets; het lampje gaat branden. De functie stopt de toevoer van glansmiddel en zout uit de reservoirs en deactiveert de controlelampjes. Selecteer deze functie vóór het starten van een programma.

Welke programma's zijn er?

De machine heeft zes programma's: Auto 45-70° (gemengd vuil), Intensief 70° (sterk vuil), 30 min 60° (licht vuil), Eco 50° (normaal vuil), Glas 45° (teer servies), en Voorspoelen (gedeeltelijke lading). De duur en het verbruik variëren per programma.

Hoe reinig ik de filters?

Schakel de machine uit. Open de deur en verwijder het onderrek. Draai de hendel op het microfilter linksom en verwijder het filtersysteem. Maak het grof filter (A) en microfilter (B) los en reinig beide onder stromend water. Verwijder ook het platte filter uit de bodem en reinig het. Plaats alles terug en vergrendel.

Wat moet ik doen als de vaatwasser niet start?

Controleer of de deur goed gesloten is, de stekker in het stopcontact zit, de zekering niet is doorgebrand en de waterkraan open is. Als er een uitgestelde start is ingesteld, annuleer die dan. Bij een foutcode (bijv. 10, 20, 30) raadpleeg de tabel in de handleiding.

Hoe plaats ik het serviesgoed optimaal?

Plaats grotere, vuile items in het onderrek. Zet borden rechtop en zorg dat ze de sproeiarmen niet blokkeren. Plaats bestek met de punten naar beneden. Gebruik het bovenrek voor lichte of tere items. Bierglazen kunnen aan de linkerkant in het onderrek worden gehangen. Stel de hoogte van het bovenrek bij voor grotere borden.

Heeft de vaatwasser een kinderslot?

De machine heeft geen apart kinderslot, maar de deur kan worden vergrendeld door het slot na installatie te verwijderen (bij afdanking). Houd kinderen uit de buurt van de open deur en bewaar afwasmiddelen veilig.

Hoe bespaar ik energie met de ÖKO PLUS-optie?

Druk op de ÖKO PLUS-toets vóór het starten van een programma. Deze verlaagt de temperatuur in de droogfase, wat 10-25% energie bespaart. Het servies kan natter zijn; laat de deur na afloop op een kier staan om natuurlijk te drogen.

GEBRUIKSAANWIJZING Favorit KO Plus AEG-ELECTROLUX

Gebruiksaanwijzing Afwasmachine

Wij danken u voor uw keuze voor een van onze producten van hoogwaardige kwaliteit.

Lees deze gebruiksaanwijzing alstublieft zorgvuldig door, zo kunt u zeker zijn van optimale en professionele prestaties van uw apparaat. De handleiding zal u in staat stellen om alle processen perfect en op de meest efficiënte wijze te laten verlopen. Wij adviseren u deze handleiding op een veilige plaats te bewaren, dan kunt u hem te allen tijde raadplegen. Geef deze handleiding ook aan een eventuele toekomstige eigenaar van het apparaat.

Wij wensen u veel plezier met uw nieuwe apparaat.

Inhoud

Bedieningsinstructies

Veiligheidsinformatie

Correct gebruik 3

Algemene veiligheid 3

De veiligheid van kinderen 4

Installatie 4

Beschrijving van het product

Bedieningspaneel
Digitaal display	7
Functietoetsen	7
Instelmodus	7

Het eerste gebruik

De waterontharder instellen
Handmatig instellen	9
Elektronisch instellen	9

Gebruik van zout voor de vaatwasser

Gebruik van glansspoelmiddel	10
De glansmiddeldosering in te stellen	11

Dagelijks gebruik

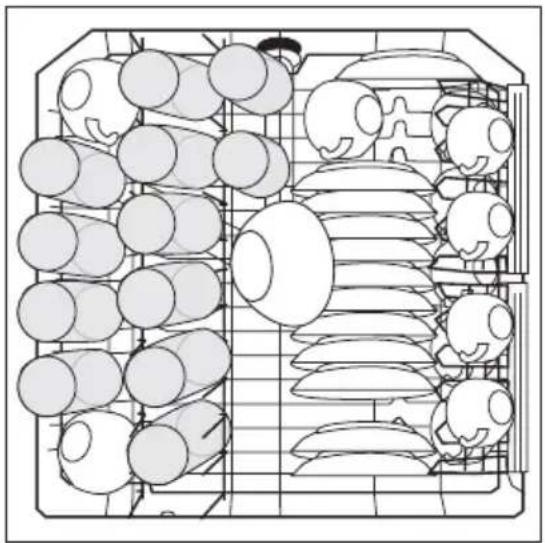

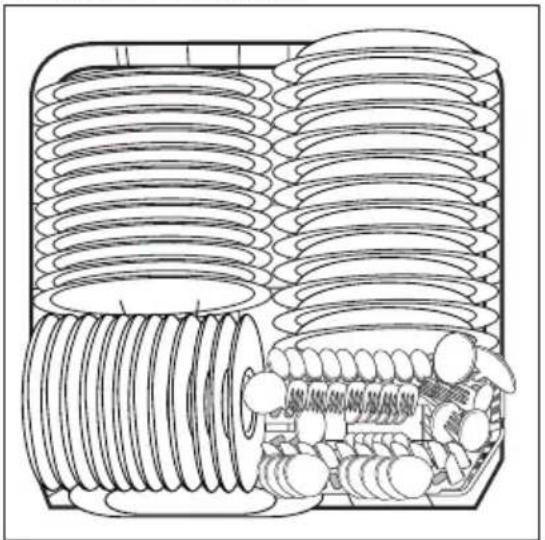

De vaatwasser inruimen	12

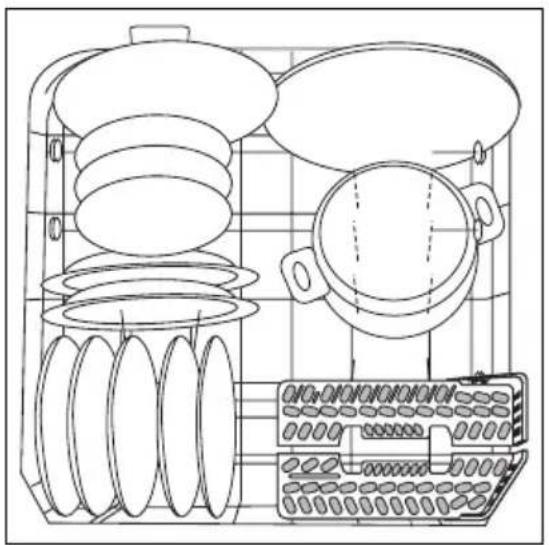

Het onderrek	13

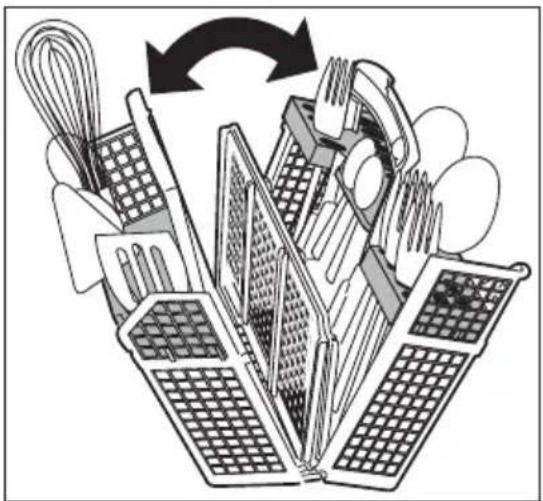

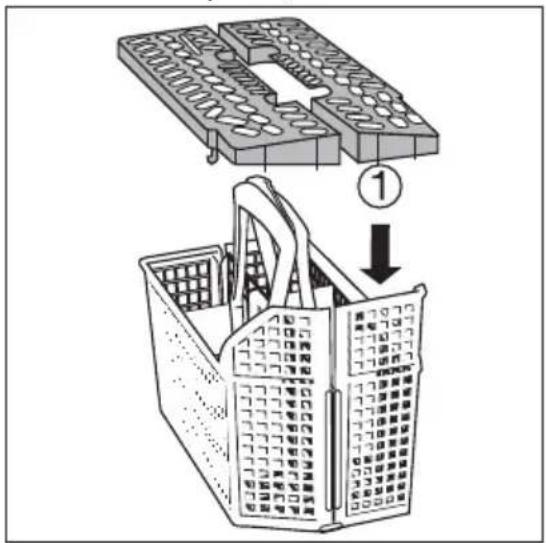

De bestekmand	14

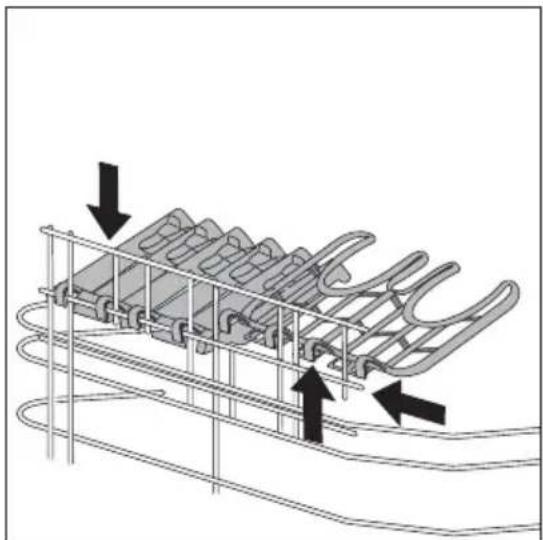

Bierglazen	15
Bovenrek	17
De hoogte van het bovenrek aanpassen	18

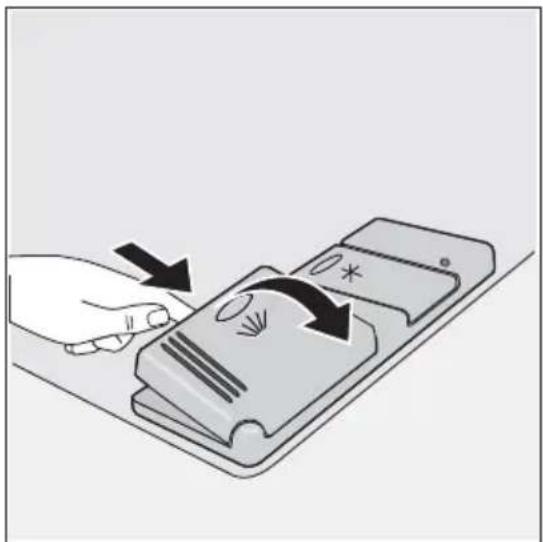

Gebruik van vaatwasmiddelen 18

Afwasmiddel doseren	19
De Multi-tabfunctie	20

In- of uitschakelen van de Multitab-functie 20

Wasprogramma's 3

Een wasprogramma selecteren en starten
	23
De vaatwasser uitruimen	24
Onderhoud en reiniging	24
De filters reinigen	24
De spröeiarmen reinigen	25
Buitenkant 6	26
De binnenkant van de machine reinigen	26
Als de afwasmachine langere tijd niet wordt gebruikt 8	26
Voorzorgsmaatregelen bij vorst	26
De machine verplaatsen	26

Problemen oplossen

Aanwijzingen voor testinstituten 28

Montage-instructies

30

Montage 12 30

Bevestigen aan de aangrenzende keukenmeubelen	30
Waterpas installatie	30

Aansluiting aan de waterleiding 30

Wateraansluitingen	30
Watertoevoerslang met veiligheidsklep	31

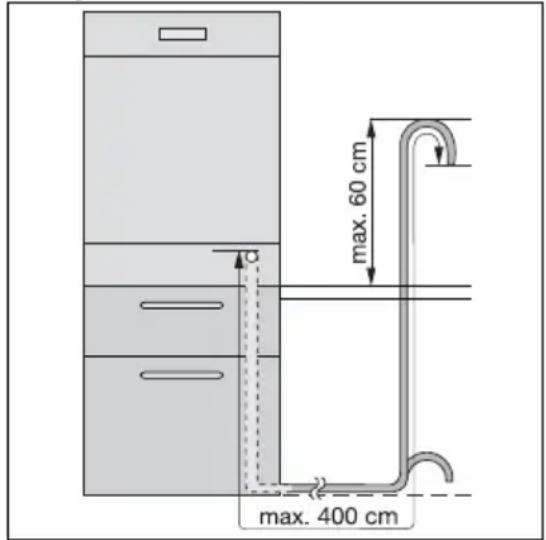

Aansluiting waterafvoerslang 31

Aansluiting aan het elektriciteitsnet

33

Milieubescherming 33

Verpakkingsmateriaal 33

Wijzigingen voorbehouden

Bedieningsinstructies

Veiligheidsinformatie

In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk te waarborgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheids- voorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat.

Correct gebruik

• Deze afwasmachine is uitsluitend bedoeld voor het reinigen van huishoudelijke gebruiksvoorwerpen die geschikt zijn voor reiniging in een afwasmachine.
• Doe geen oplosmiddelen in de afwasmachine. Dit kan een explosie veroorzaken.
• Messen en andere voorwerpen met scherpe punten moeten met de punt naar beneden in de bestekmand worden geplaatst of horizontaal in het bovenrek worden gelegd.
• Gebruik alleen producten (afwasmiddel, zout en glansmiddel) die geschikt zijn voor afwasmachines.
• Open de deur niet als het apparaat in werking is; er kan hete stoom ontsnappen.
• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.
• Trek na het gebruik de stekker uit het stopcontact en draai de waterkraan dicht.
• Dit product mag alleen worden onderhouden door een daartoe bevoegde servicemonteur en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.
• Onder geen voorwaarde moet u proberen de afwasmachine zelf te repareren. Reparaties die worden uitgevoerd door onervaren personen veroorzaken letsel of storingen. Raadpleeg ELECTROLUX Service. Sta te allen tijde op het gebruik van originele reserveonderdelen.

Algemene veiligheid

• Afwasmiddelen kunnen chemische brandwonden veroorzaken aan de ogen, de mond en de keel. Deze kunnen levensbedreigend zijn! Houd u aan de veiligheidsinstructies van de afwasmiddelfabrikant.
• Het water in uw afwasmachine is geen drinkwater. Resten van afwasmiddel kunnen nog in de machine aanwezig zijn.
• Zorg ervoor dat de deur van de afwasmachine altijd gesloten is als het apparaat niet wordt in- of uitgeruimd. Zo voorkomt u dat iemand over de open deur struikelt en zich bezeert.
• Ga niet op de open deur zitten of staan.

De veiligheid van kinderen

• Dit apparaat is bestemd voor gebruik door volwassenen. Laat kinderen de afwasmachine niet zonder toezicht gebruiken.
• Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstikking.
• Bewaar alle afwasmiddelen op een veilige plaats buiten het bereik van kinderen.
• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

Installatie

• Controleer uw afwasmachine op eventuele transportschade. Sluit nooit een beschadigde machine aan. Neem contact op met uw leverancier als de machine beschadigd is.
• Alle verpakkingsmaterialen moeten verwijderd worden voordat u het apparaat in gebruik neemt.
• Alle elektrische en loodgieterswerkzaamheden die nodig zijn voor de installatie van dit apparaat moeten worden uitgevoerd door een gekwalificeerd en competent persoon.
• Om veiligheidsredenen is het gevaarlijk wijzigingen aan te brengen in de specificaties of dit product op enigerlei wijze te modifieren.
• Gebruik de afwasmachine nooit als het aansluitsnoer of de waterslangen beschadigd zijn; of als het bedieningspaneel, het werkblad of de plint zodanig beschadigd zijn dat het inwendige van de machine vrij toegankelijk is. Raadpleeg ELECTROLUX Service om gevaarlijke situaties te voorkomen.
• In de behuizing van de afwasmachine mogen geen gaten worden geboord ter voorkoming van schade aan hydraulische en elektrische onderdelen.

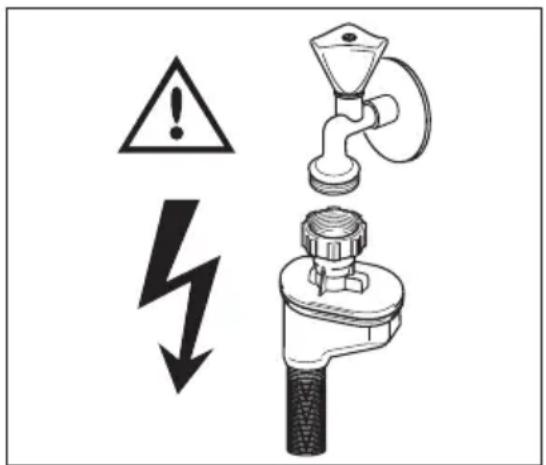

WAARSCHUWING!

Voor de aansluiting van elektriciteit en water dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd.

Beschrijving van het product

1 Bovenrek
2 Aanpassen van de instelling van de waterhardheid
3 Zoutreservoir
4 Afwasmiddeldoseerbakje
5 Glansmiddeldoseerbakje
6 Typeplaatje
7 Filters
8 Onderste sproeiarm
9 Bovenste sproeiarm

Deze afwasmachine is in de spoelruimte voorzien van een lamp die aan- en uitgaat met het openen en sluiten van de deur van de machine.

De interne verlichting is uitgerust met led-lamp KLASSE 1, conform met EN 60825-1: 1994

+ A1: 2002 + A2: 2001.

Raadpleeg de service-afdeling als de lamp moet worden vervangen.

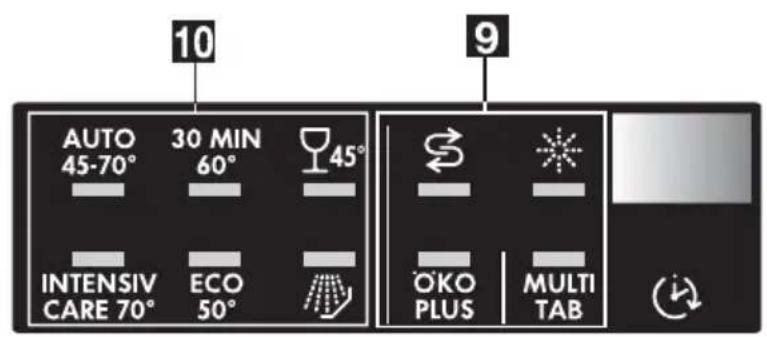

Bedieningspaneel

1 Aan/uit-toets
2 RESET toets
3 Programmakeuzetoetsen
4 OKO PLUS toets (Energiebesparende)
5 MULTITAB toets
6 Toets uitgestelde start
7 Digitaal display
8 Functietoetsen
9 Controlelampjes
10 Programmalampjes

Controlelampjes

ÖKO PLUS Gaat branden als de optie ÖKO PLUS is geselecteerd

MULTITAB Gaat branden als de optie Multitab is geselecteerd

Controlelampjes
Zout	Gaat branden als het speciale zout op is. 1)
Glansmiddel[DBHA]	Gaat branden als het glansmiddel op is. 1)

1) De controlelampjes voor zout en glansmiddel branden nooit als een afwasprogramma bezig is, zelfs niet als bijvullen van zout en/of glansmiddel noodzakelijk is.

Digitaal display

Het display geeft aan:

• op welke stand de waterontharder is ingesteld,
• de geschatte resterende tijd van het lopende programma,
• inschakelen/uitschakelen van glansmiddeldosering (ALLEEN wanneer Multitab -functie actief is),
• het einde van een afwasprogramma (op het display verschijnt een nul),
• het aftellen van de uitgestelde start,
• de foutcodes betreffende een storing van het apparaat.

ÖKO PLUS toets

Met deze optie is het mogelijk om het energieverbruik te verminderen. Dit wordt bereikt door het verlagen van de temperatuur in de droogfase.

Als gevolg hiervan kunnen de borden nog nat zijn als het programma is afgelopen. Wij adviseren om de deur van de afwasmachine op het eind van het programma op een kier te laten staan, zodat de borden op een natuurlijke manier kunnen drogen.

Deze optie kan met alle wasprogramma's worden geselecteerd. Het overeenkomstige controlelampje gaat branden als u op de ÖKO PLUS-knop drukt.

Op bepaalde programma's heeft de ÖKO PLUS-optie geen invloed. Zie 'Wasprogramma's' voor een lijst met programma's waarop de optie ÖKO PLUS wel of geen invloed heeft.

Bij programma's waarbij de optie wel invloed heeft, ligt de energiebesparing tussen de 10% en 25%.

Functietoetsen

De volgende functies kunnen met behulp van deze toetsen worden geprogrammeerd:

• het instellen van de waterontharder,
• de glansmiddeldosering in- of uitschakelen wanneer de Multitab-functie actief is.

Instelmodus

Het apparaat staat in de instelmodus als ALLE programmalampjes branden.

Vergeet nooit dat bij het uitvoeren van handelingen zoals:

• het selecteren van een afwasprogramma,
• het instellen van de waterontharder,
• het in-/uitschakelen van de glansmiddeldosering,
  dat het apparaat in de instelmodus MOET staan.

Als een lampje van een programma gaat branden, dan is het laatst uitgevoerde of geselecteerde programma nog steeds ingesteld. Om in dit geval terug te keren naar de instelmodus moet het programma worden geannuleerd.

Een ingesteld programma of een lopend programma annuleren

Houd de RESET-toets ingedrukt tot alle programmalampjes gaan branden. Het programma is geannuleerd en de machine bevindt zich nu in de instelmodus.

Het eerste gebruik

Voordat u uw afwasmachine in gebruik neemt:

• Zorg ervoor dat de elektrische aansluiting en de wateraansluiting voldoen aan de installatie-instructies
• Verwijder alle verpakkingsmaterialen uit de binnenkant van het apparaat
• De waterontharder instellen
• Giet 1 liter water in het zoutreservoir en vul het reservoir vervolgens met regenereerzout
  • Vul het glansmiddeldoseerbakje

Als u gebruik wilt maken van gecombineerde afwasmiddelblokjes zoals: "3 in 1", "4 in 1", "5 in 1" enz... dient u deMultitab-functie in te stellen (zie "Multitab-functie").

De waterontharder instellen

De afwasmachine is uitgerust met een waterontharder die is ontworpen om mineralen en zouten uit het leidingwater te verwijderen die een schadelijk of negatief effect zouden hebben op de werking van het apparaat.

Hoe hoger het gehalte van deze mineralen en zouten is, des te harder is het water. De hardheid van water wordt gemeten in equivalente eenheden, Duitse hardheid (°dH), Franse hardheid (°TH) en mmol/l (millimol per liter - internationale eenheid voor de hardheid van water).

De ontharder moet worden ingesteld in overeenstemming met de hardheid van het water in uw omgeving. Uw waterleidingbedrijf kan u informeren over de hardheid van het water in uw woonplaats.

De waterontharder moet op beide manieren worden ingesteld: handmatig, met behulp van de waterhardheidstoets en elektronisch.

Waterhardheid Aanpassen van de waterhard-heidsinstelling					Gebruik van zout
°dH	°TH	mmol/l	handmatig	elektronisch
51 - 70	91 - 125	9,1 - 12,5	2	niveau 10	ja
43 - 50	76 - 90	7,6 - 8,9	2	niveau 9	ja
37 - 42	65 - 75	6,51 - 7,5	2	niveau 8	ja
29 - 36	51 - 64	5,1 - 6,4	2	niveau 7	ja
23 - 28	40 - 50	4,0 - 5,0	2	niveau 6	ja
19 - 22	33 - 39	3,3 - 3,9	2	niveau 5	ja
15 - 18	26 - 32	2,61 - 3,2	1	niveau 4	ja
11 - 14	19 - 25	1,9 - 2,5	1	niveau 3	ja
4 - 10	7 - 18	0,71 - 1,8	1	niveau 2	ja
< 4	< 7	< 0,7	1	niveau 1	nee

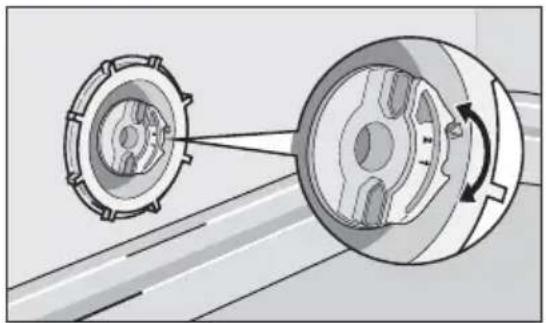

Handmatig instellen

De afwasmachine wordt in de fabriek ingesteld op stand 2.

1. Open de deur van de afwasmachine.
2. Neem het onderrek uit de afwasmachine.
3. Zet de waterhardheidsknop in stand 1 of 2 (zie tabel).
4. Plaats het onderrek terug.

De afwasmachine is in de fabriek ingesteld op stand 5.

1. Druk op de toets. De afwasmachine moet in de instelmodus staan.
2. Druk tegelijkertijd op de toetsen B en C en houd deze ingedrukt totdat de lampjes van de toetsen A, B en C beginnen te knipperen.
3. Druk op toets A, de controlelampjes van toets B en C gaan uit terwijl het controlelampje van toets A blijft knipperen. Op het display ziet u het huidige niveau.

Voorbeelden:

5 L op het display = niveau 5

10 L op het display = niveau 10

1. Om het niveau te wijzigen dient u de toets A in te drukken. Elke keer dat deze toets wordt ingedrukt, wordt het niveau gewijzigd. (Zie de tabel voor de selectie van het nieuwe niveau)..

Voorbeelden: als het huidige niveau 5 is, wordt door toets A één keer in te drukken, niveau 6 geselecteerd. als het huidige niveau 10 is, wordt door toets A één keer in te drukken, niveau 1 geselecteerd.

1. Schakel om de bewerking vast te leggen de afwasmachine uit door op de aan-/uit-toets te drukken.

Gebruik van zout voor de vaatwasser

WAARSCHUWING!

Gebruik alleen zout dat specifiek is bestemd voor gebruik in afwasmachines. Alle andere soorten zout die niet specifiek zijn ontwikkeld voor gebruik in een afwasmachine, in het bijzonder tafelzout, zullen schade toebrengen aan de waterontharder. Vul alleen zout bij vlak voordat u een van de volledige afwasprogramma's gaat starten. Hiermee wordt voorkomen dat gemorste zoutkorrels of zout water enige tijd op de bodem van de machine achterblijven, hetgeen corrosie kan veroorzaken.

Vullen:

1. Open de deur, neem het onderrek uit de machine en schroef het deksel van het zoutreservoir los door het tegen de wijzers van de klok in te draaien.

2. Giet 1 liter water in het reservoir (dit is alleen nodig als de machine de eerste keer met zout wordt gevuld).

3. Giet met behulp van de bijgeleverde trechter zout in het reservoir totdat het vol is.

4. Plaats het deksel terug en zorg er voor dat er geen zoutresten achterblijven op de schroefdraad of op de pakking.

5. Draai het deksel goed vast door het met de klok mee te draaien tot de aanslag (u hoort een klik).

Maak u geen zorgen als er bij het vullen met zout water uit de vulopening stroomt, dit is heel normaal.

Het zoutcontrolelampje op het bedieningspaneel kan 2-6 uur blijven branden nadat het zout is bijgevuld, ervan uitgaande dat de afwasmachine ingeschakeld blijft. Als u gebruik maakt van zout dat minder snel oplost, kan dit nog langer duren. De werking van de machine wordt hierdoor niet beïnvloed.

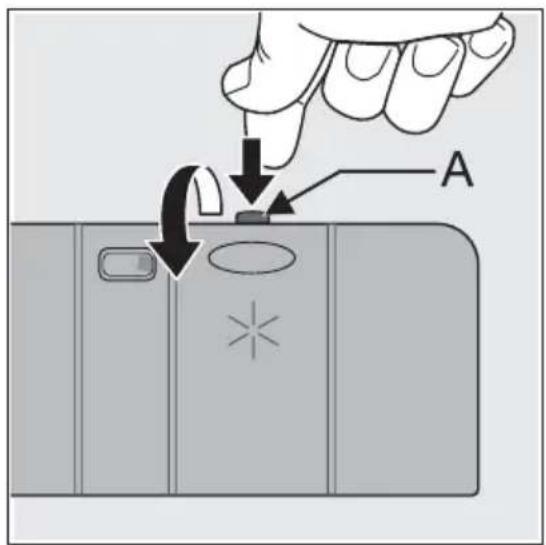

Gebruik van glansspoelmiddel

WAARSCHUWING!

Gebruik alleen merkalsmiddelen voor afwasmachines.

Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachinereinigings-middel, vloeibaar afwasmiddel). Dit zou het apparaat beschadigen.

Glansmiddel zorgt ervoor dat het serviesgoed grondig wordt gespoeld en vrij van vlekken en strepen opdroogt.

Glansmiddel wordt tijdens de laatste keer spoelen automatisch gedoseerd.

1. Open het reservoir door op de ontgren- delknop (A) te drukken.

1. Giet glansmiddel in het reservoir. Het maximale vulniveau wordt aangegeven door "max".

Het doseerbakje bevat ongeveer 110 ml glansmiddel, voldoende voor tussen de 16 en 40 afwascycli, afhankelijk van de ingestelde dosering.

1. Zorg ervoor dat het deksel na het vullen goed wordt gesloten.

Neem eventueel bij het vullen gemorst glansmiddel op met een absorberende doek om de volgende keer als u een programma draait buitensporige schuimvorming te voorkomen.

De glansmiddeldosering in te stellen

Stel de dosering van het glansmiddel in overeenstemming met de bereikte eind- en droogresultaten in met behulp van de 6-standenschakelaar (stand 1 minimumdosering, stand 6 maximumdosering).

De dosering wordt in de fabriek ingesteld op stand 4.

Verhoog de dosering als er na afloop van het programma waterdruppels of kalkvlekken op het serviesgoed achterblijven.

Verlaag de dosering als er kleverige witachtige strepen op het serviesgoed achterblijven of een blauwzweem op glaswerk of op de lemmeten van messen.

- Controleer of het nodig is regenererzout of glansmiddel bij te vullen.

- Plaats bestek en serviesgoed in de afwasmachine.

- Afwasmiddel doseren.

- Selecteer een programma dat geschikt is voor het bestek en het serviesgoed.

- Start het afwasprogramma.

De vaatwasser inruimen

Sponzen, huishoudtextiel en voorwerpen die water kunnen absorberen mogen niet in de afwasmachine worden gereinigd.

- Voordat u het serviesgoed in de machine plaatst, dient u:

- alle etensresten en vuil te verwiideren.

- Laat aangebakken etensresten in pannen eerst inweken

- Let bij het plaatsen van serviesgoed en bestek op de volgende punten:

- Borden en bestek mogen de draaibeweging van de sproeiarmen niet belemmeren.

- Plaats holle voorwerpen zoals kopjes, glazen, pannen, enz. met de opening naar beneden zodat ze niet vol water lopen.

- Borden en bestek mogen niet in elkaar liggen of elkaar bedekken.

- Zorg er ter voorkoming van schade aan glaswerk voor dat glazen elkaar niet raken.

- Leg kleine voorwerpen in de bestekmand.

- Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden; deze voorwerpen drogen niet zo goed als voorwerpen van porselein en staal.

- Lichte voorwerpen (kunststofbakjes enz.) moeten in het bovenrek worden geplaatst en zo worden neergezet dat ze niet kunnen bewegen.

Het volgende serviesgoed en bestek is voor reiniging in de afwasmachine

niet geschikt: in beperkte mate geschikt:

• bestek met houten, hoornen, porseleinen of parelmoeren handgrepen.
• voorwerpen van kunststof die niet hittebestendig zijn.
• ouder bestek met gelijmde onderdelen die niet hittebestendig zijn.
• gelijmd bestek of gelijmde borden.
• tinnen of koperen voorwerpen.
• glaswerk van loodkristal.

• gemakkelijk roestende stalen voorwerpen.
  • houtenschotels
  • voorwerpen gemaakt van synthetische vezels.

• Reinig aardewerk alleen in de afwasmachine als het door de fabrikant specifiek wordt gekenmerkt als afwasmachinebestendig.

• Geglazuurde dessins kunnen vervagen als ze vaak in de afwasmachine gewassen worden.
• Zilveren en aluminium hebben de neiging om tijdens het reinigen te verkleuren: etensresten, bijv. eiwit, eidooier en mosterd, veroorzaken op zilver vaak verkleuring en vlekken. Verwijder etensresten dan ook onmiddellijk van zilver, als dit niet meteen na gebruik wordt afgewassen.

Open de deur en schuif de rekken naar buiten om het serviesgoed te plaatsen.

Het onderrek

Plaats groter en sterk vervuild serviesgoed in het onderrek.

Om het plaatsen van grote borden makkelijker te maken, kunnen alle achterste bordenrekken in het onderrek neergeklapt worden.

Rechtop geplaatste lange messen zijn een potentieel gevaar. Lang en/of scherp snijgereedschap zoals bijvoorbeeld vleesmessen moeten horizontaal in het bovenrek worden gelegd. Pas op bij het plaatsen of uitnemen van scherpe voorwerpen zoals messen.

Opdat alle bestekdelen in de bestekmand door water worden omspoeld, moet u:

1. de roosterinzet op de bestekmand plaatsen.

1. vorken en lepels met de greep naar onder- en in de bestekmand plaatsen.

Voor groter kookgerei, zoals gardes, een helft van het bestekrooster weghalen.

De bestekmand kan open gezet worden.

Zorg ervoor dat u beide delen van het handvat goed vastpakt als u de mand uit de afwasmachine haalt.

1. Leg de bestekmand op een tafel of een werkblad.
2. Doe het tweedelige handvat open.
3. Verwijder het bestek.

Maximaal 4 bierglazen, glazen met voet, enz. kunnen in de bierglazenhouder aan de linkerkant in het onderrek opgehangen worden.

Indien nodig, kunnen de bierglazenhouders worden opgeklapt.

De bierglazenhouders kunnen vervangen worden door 2 kopjesrekken die als extra accessoire geleverd worden en die ook dienen als houders voor champagneglazen.

De bevestigingsstangen voor de bierglazenhouders en de kopjesrekken kunnen, indien gewenst, verwijderd worden.

• kopjesrekken
  • Champagneglazenhouders.

Voer deze stappen uit om de bierglazenhouders te verwijderen

1. Trek de houders naar boven en duw vervolgens zachtjes van onderaf tegen de haken.
2. Gebruik de haken om de kopjesrekken aan de horizontale stangen te bevestigen.

Indien nodig, kunt u de ondersteuning die de bierglashouders of kopjesrekken op hun plaats houden verwijderen.

1. Gebruik uw duimen om de ondersteuning terug te duwen.

1. Duw ze vooruit om de ondersteuning weer te bevestigen.

WAARSCHUWING!

Belangrijk: Gevaar voor letsel: pak de stangen niet met uw handen vast; plaats uw hand onder de stangen op het onderrek om ze te steunen.

Plaats klein, teer serviesgoed of lange, puntige bestekdelen in het bovenrek.

- Plaats serviesgoed op en onder de neergeklapte kopjesrekken, zodanig dat ze elkaar niet raken en het water alle voorwerpen kan bereiken.

• De kopjesrekken kunnen worden opgeklapt zodat er plaats is voor hoge serviesdelen.
• Leg of hang wijn- en cognacglazen in de gleuven in de kopjesrekken.

- Voor glazen met een lange voet, kan de glazenhouder naar rechts of links worden geplaatst.

- De rij pinnen aan de linkerkant van het bovenrek bestaat ook uit twee delen en kan weggeklapt worden.

Met de pinnen niet weggeklapt: plaats glazen, mokken enz. in het bovenrek.

Met de pinnen weggeklapt: meer ruimte voor dekschalen.

De hoogte van het bovenrek aanpassen

Maximale hoogte van borden in:
het bovenrek het onderrek
Met bovenrek in hoogste stand 22 cm 30 cm
Met bovenrek in laagste stand 24 cm 29 cm

De hoogte van het bovenrek kan ook versteld worden als het rek gevuld is.

Hoger/lager plaatsen van het bovenrek:

1. Trek het bovenrek helemaal naar buiten.
2. Houd het bovenrek vast bij de handgreep, trek het zo ver mogelijk naar boven en laat het dan verticaal naar beneden zakken.
   Het bovenrek klikt in de onderste of bo- venste positie vast.

WAARSCHUWING!

Sluit na het vullen van de machine altijd de deur, want een open deur kan gevaarlijk zijn.

Controleer alvorens de deur te sluiten dat de sproeiarmen vrij kunnen ronddraaien.

Gebruik van vaatwasmiddelen

Gebruik uitsluitend afwasmiddelen die specifiek zijn bedoeld voor gebruik in afwasmachines.

Neem de aanbevelingen van de fabrikant voor dosering en bewaren op de verpakking van het afwasmiddel in acht.

Het gebruik van niet meer dan de juiste hoeveelheid afwasmiddel draagt bij aan minder milieuverontreiniging.

Afwasmiddel doseren

1. Open het deksel.

2. Vul het afwasmiddelbakje (1) met afwas-middel. De markering geeft de doseerniveaus aan:

20 = ca. 20 g afwasmiddel

30 = ca. 30 g afwasmiddel.

1. Alle programma's met voorwas hebben een extra dosering afwasmiddel nodig (5/10 g) dat in het afwasmiddelbakje voor de voorwas (2) moet worden gedaan.

Deze dosering wordt gebruikt tijdens de voorwasfase.

1. Bij gebruik van afwasmiddeltabletten, het tablet in vakje (1) leggen
2. Sluit het deksel en druk totdat het op zijn plaats klikt.

Afwasmiddeltabletten

Afwasmiddeltabletten van verschillende fabrikanten lossen niet allemaal even snel op. Daarom bereiken bepaalde afwasmiddeltabletten tijdens korte programma's niet hun volledige reinigingswerking. Kies daarom bij het gebruik van afwasmiddeltabletten lange programma's, om ervoor te zorgen dat tabletresten volledig worden verwijderd.

Dit apparaat is uitgerust met de "Multitab-functie", die het gebruik van combitabletten "Multitab" mogelijk maakt.

Dit zijn producten met een gecombineerde reinigings-, glans- en zoutfunctie. Ook kunnen zij verschillende andere middelen bevatten afhankelijk van de soort tabletten die u kiest ("3 in 1", "4 in 1", "5 in 1" etc...).

Controleer of deze producten geschikt zijn voor uw waterhardheid. Zie de instructies van de fabrikant.

Deze functie kan worden geselecteerd in combinatie met alle programma's. Met de selectie van deze functie wordt de toevoer van glansmiddel en zout vanuit de desbetreffende reservoirs automatisch stopgezet en ook de controlelampjes voor zout en glansmiddel worden gedeactiveerd.

Selecteer de "Multitab-functie" alvorens een afwasprogramma te starten.

Als deze functie is geselecteerd (controlelampje brandt) blijft hij ook actief gedurende de volgende afwasprogramma's.

Bij gebruik van de "Multitab-functie" kan de duur van de cyclus veranderen. In dat geval zal de indicatie van de duur van het programma op het display automatisch worden bijgewerkt.

Als het programma eenmaal draait, kan de "-functie" MultitabNIET meer veranderd worden.

Als u de "Multitab -functie" wilt uitschakelen, moet u eerst het ingestelde programma annuleren en vervolgens de "Multitab -functie" deactiveren.

In dat geval moet u opnieuw een programma (inclusief gewenste opties) instellen.

In- of uitschakelen van de Multitab-functie

Druk op de Multitabtoets: het bijbehorende controlelampje brandt. Dit betekent dat de functie actief is.

Om de functie uit te schakelen nogmaals de Multitab toets indrukken: het controlelampje gaat uit.

Als u niet tevreden bent over het droogresultaat adviseren wij u:

1. het glansmiddeldoseerbakje te vullen met glansmiddel.
2. de glansmiddeldosering te activeren.
3. de dosering van het glansmiddel in te stellen op stand 2.
4. Het glansmiddeldosering kan alleen worden geactiveerd/gedeactiveerd als de "Multitabfunctie" is ingeschakeld.

Activering/deactivering van de glansmiddeldosering

1. Druk op de aan-/uit-toets. De afwasmachine moet in de instelmodus staan.
2. Druk tegelijkertijd op toetsen B en C, totdat de lampjes van toetsen A, B, en C beginnen te knipperen.
3. Druk op toets B, de lampjes van toetsen A en C gaan uit terwijl het lampje van toets B blijft knipperen. Het display geeft de huidige instelling aan:

O d = Glansmiddeldosering gedeactiveerd.

Id = Glansmiddeldosering geactiveerd.

1. Druk nogmaals op toets B om de instelling te wijzigen, het digitale display geeft de nieuwe instelling aan.

2. Schakel om de bewerking vast te leggen de afwasmachine uit door op de aan-/uit-toets te drukken.

Als u besluit weer over te gaan op het gebruik van de standaardafwasmiddelen adviseren wij u:

1. Deactiveer de Multitab-functie.
2. het zoutreservoir en het glansmiddeldoseerbakje opnieuw te vullen.
3. Stel de waterhardheid in op de hoogste stand en laat 1 normaal afwasprogramma, zonder serviesgoed, draaien.
4. de waterhardheid in te stellen in overeenstemming met de hardheid van het water in uw omgeving.
5. De glansmiddeldosering in te stellen.

Wasprogramma's

Programma Mate van vervuiling		Soort ser-viesgoed	Beschrijving programma Verbruikswaarden					1)
			Voorwas	Hoofdwas	Tussentijdse spoelbeurt	Laatste spoelgang	Drogen	Duur (minuten) 2)	Energie (kWh)	Water (liter)
AUTO 45-70°3)	Gemengd normaal en sterk ver-vuild	Servies-goed, be-stek, pot-ten en pan-nen	●	●	1/2x	●	●	-	1,1 - 1,7	12 - 23
INTENSIV CA-RE 70°	Sterk ver-vuild	Servies-goed, be-stek, pot-ten en pan-nen	●	●	●	●	●	-	1,5 - 1,7	16 - 18
30 MIN 60° 4)	Licht ver-vuild	Servies-goed en bestek		●		●		-	0,9	9
ECO 50°5)	Normaal vervuild	Servies-goed en bestek	●	●	●	●	●	-	1,0 - 1,1	12 - 13
GLAS 45° Normaal 45°	vervuuild	Teer aarde-werk en glaswerk		●	●	●	●	-	0,8 - 0,9	14 - 15

Programma Mate van vervuiling	Soort ser-viesgoed	Beschrijving programma Verbruikswaarden					1)
		Voorwas	Hoofdwas	Tussentijdse spoelbeurt	Laatste spoelgang	Drogen	Duur (minuten) 2)	Energie (kWh)	Water (liter)
VOORSPOE-LEN	Alles Gedeelte-lijke lading(later op de dag verder te vullen) 6)	●					1	0,1	4

1) De verbruikswaarden zijn bedoeld als richtlijn en zijn afhankelijk van de druk en de temperatuur van het water, maar ook van de variaties in de netspanning en de hoeveelheid serviesgoed.
2) De duur van het programma is te zien op het display.
3) Tijdens het afwasprogramma Auto wordt de hoeveelheid vuil op het serviesgoed bepaald door de troebelheid van het water. De programmaduur en het water- en energieverbruik kunnen variëren; dit hangt af van het feit of het apparaat geheel of gedeeltelijk is gevuld en of het servies licht of sterk is vervuild. De temperatuur van het water wordt automatisch ingesteld tussen 45° C en 70° C.
4) Ideaal voor gebruik bij een gedeeltelijk gevulde afwasmachine. Dit is het perfecte dagelijkse programma, speciaal bedoeld voor een gezin bestaande uit 4 personen om alleen het serviesgoed van het ontbijt en het avondeten af te wassen.
5) Testprogramma voor testinstanties.
6) Voor dit programma hoeft geen afwasmiddel gebruikt te worden

Optie beschikbaar bij het geselecteerde afwasprogramma
Programma ÖKO PLUS
AUTO 45-70° Selecteerbaar	invloed op het wasprogramma
INTENSIV CARE 70° Selecteerbaar	invloed op het wasprogramma
30 MIN 60° Selecteerbaar	geen invloed op het wasprogramma
ECO 50° Selecteerbaar	invloed op het wasprogramma
GLAS 45° Selecteerbaar	invloed op het wasprogramma
VOORSPOELEN Selecteerbaar	geen invloed op het wasprogramma

Een wasprogramma selecteren en starten

Selecteer het afwasprogramma en de uitgestelde start met de deur enigszins geopend. De start van het programma of het aftellen voor de uitgestelde start begint pas nadat de deur is gesloten. Tot dat moment kunnen de instellingen nog worden gewijzigd.

1. Controleer of de rekken juist zijn geladen en of de sproeiarmen vrij kunnen draaien.
2. Controleer of de waterkraan is geopend.
3. Druk op de Aan-/uit-toets. De afwasmachine moet in de instelmodus staan.
4. Druk op één van de twee programmatoetsen om een wasprogramma te selecteren. (Zie de "Wasprogramma"-tabel).
   Als er een programma is geselecteerd gaat het overeenkomstige programmalampje branden en knippert de programmatijd op het digitale display.
5. Sluit de deur van de afwasmachine, het programma start automatisch.

Het programma instellen en starten met "uitgestelde start"

1. Druk na het kiezen van het programma de toets uitgestelde start in, tot op het display het gewenste aantal uren voor het startuitstel verschijnt. De start van het gekozen afwasprogramma kan 1 - 19 uur uitgesteld worden.
2. Sluit de deur van de afwasmachine, het aftellen start automatisch.
3. Het aftellen vindt plaats in stappen van 1 uur.
4. Het openen van de deur onderbreekt het aftelproces. Sluit de deur; het aftellen gaat verder vanaf het punt waar het werd onderbroken.
5. Als de uitgestelde start is verstreken, start het programma automatisch.

De selectie van het afwasprogramma en de uitgestelde start kan ook plaatsvinden met de deur dicht. Onthoud dat u op deze wijze, als een programmatoets eenmaal is ingedrukt, u nog SLECHTS 3 seconden de gelegenheid hebt om een ander programma of een uitgestelde start te kiezen, waarna het gekozen programma automatisch zal starten.

WAARSCHUWING!

Onderbreek of annuleer een lopend afwasprogramma ALLEEN als het absoluut noodzakelijk is. Let op! Als de deur wordt geopend kan hete stoom vrijkomen. Open de deur voorzichtig.

Een uitgestelde start of een lopend programma annuleren

• Druk op de RESET-toets tot alle programmalampjes gaan branden.
• Bij het annuleren van een uitgestelde start wordt ook het ingestelde afwasprogramma geannuleerd. In dit geval moet u het afwasprogramma opnieuw instellen.
• Als er een nieuw afwasprogramma moet worden gekozen, controleer dan of er afwasmiddel in het doseerbakje zit.

Een lopend afwasprogramma onderbreken

• Open de deur van de afwasmachine; het programma stopt. Sluit de deur; het programma gaat verder waar het was onderbroken.
• Druk op de Aan-/uit-toets, alle lampjes gaan uit. Druk opnieuw op de Aan-/uit-toets; het programma gaat verder waar het was onderbroken.

Einde van het afwasprogramma

• De afwasmachine stopt automatisch en een geluidssignaal laat u weten dat het programma is afgelopen.
• Het controlelampje van het zojuist beëindigde programma blijft branden.

• In het display verschijnt een nul.

• Schakel de afwasmachine uit door op de Aan-/uit-toets te drukken.

Het wordt aanbevolen het apparaat uit te schakelen als het wasprogramma is afgelopen. Als dit niet gebeurt, dan gaan alle controlelampjes automatisch na ongeveer 3 minuten na het einde van het programma uit. Op het digitale display verschijnt één horizontale streep. Dit helpt om het energieverbruik te verminderen als het apparaat niet uitgeschakeld wordt nadat het programma is afgelopen.

Druk op een willekeurige toets (behalve Aan/Uit) en het bedieningspaneel geeft dezelfde situatie weer (controlelampjes en digitaal display) als toen het programma was afgelopen.

1. Open de deur van de afwasmachine, laat hem op een kier staan en wacht een paar minuten voordat u het serviesgoed uit het apparaat haalt; dit zal dan al enigszins zijn afgekoeld en ook beter zijn gedroogd.

Als de energiebesparende optie is ingesteld, dan kan het servies nog nat zijn als het programma is afgelopen. Wij adviseren om de deur van het apparaat op een kier te laten staan zodat het servies op een natuurlijke wijze kan drogen.

De vaatwasser uitruimen

- Hete borden zijn gevoelig voor stoten.

Het is daarom raadzaam het serviesgoed eerst te laten afkoelen alvorens de machine uit te ruimen.

• Ruim eerst het onderrek en dan het bovenrek uit; hiermee voorkomt u dat er water van het bovenrek op het serviesgoed in het onderrek druppelt.
• Er kan water op de zijkanten en de deur van de afwasmachine ontstaan omdat roestvrij staal uiteindelijk koeler zal worden dan het serviesgoed.

LET OP!

Als het afwasprogramma is afgelopen is het raadzaam de stekker uit het stopcontact te trekken en de kraan dicht te draaien.

Onderhoud en reiniging

De filters reinigen

De filters moeten van tijd tot tijd worden gecontroleerd en gereinigd. Vuile filters beïnvloeden het afwasresultaat negatief.

WAARSCHUWING!

Zorg ervoor dat de machine is uitgeschakeld voordat de filters worden schoongemaakt.

1. Open de deur, neem het onderrek uit de machine.

2. Het filtersysteem van de afwasmachine omvat een grof filter (A), een microfilter (B) en een platte filter. Ontgrendel het filtersysteem met behulp van de hendel op het microfilter en neem het filter uit het filtersysteem.

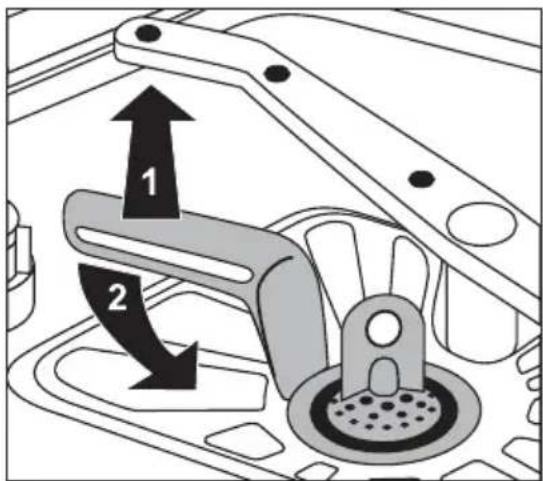

1. Draai de greep ongeveer een kwartslag naar links en verwijder het filtersysteem.

2. Pak het grof filter (A) beet bij de greep en verwijder het microfilter (B).

3. Maak alle filters onder stromend water grondig schoon.

1. Verwijder het platte filter uit de bodem van het afwascompartiment en reinig het filter grondig aan beide kanten.

2. Plaats het platte filter terug in de bodem van het afwascompartiment en controleer of het filter goed op zijn plaats zit.

3. Plaats het grof filter (A) in het microfilter (B) en druk ze tegen elkaar.

4. Breng de filtercombinatie terug op zijn plaats en vergrendel het geheel door de hendel tot de aanslag met de wijzers van de klok mee te draaien. Let er bij deze procedure op dat het platte filter niet boven de bodem van het afwascompartiment uitsteekt.

Gebruik de afwasmachine NOOIT zonder filters. Een onjuiste terugplaatsing en bevestiging van de filters heeft slechtere afwasresultaten tot gevolg en kan resulteren in schade aan het apparaat.

De sproeiarmen reinigen

Probeer NOOIT de sproeiarmen te verwijderen.

Als etensresten de openingen in de sproeiarmen hebben verstopt, verwijder deze dan met een cocktailprikker.

Buitenkant

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik - indien nodig - alleen neutrale reinigingsmiddelen. Gebruik nooit schurende producten, schuursponsjes of oplosmiddelen (aceton, trichlooretheen, enz.).

De binnenkant van de machine reinigen

Zorg ervoor dat de afdichtingsrubbers rondom de deur en het afwasmiddelbakje en glans-middeldoseerbakje regelmatig met een vochtige doek worden gereinigd.

Wij adviseren eenmaal per 3 maanden een afwasprogramma voor ernstig vervuild serviesgoed te draaien met afwasmiddel, maar zonder serviesgoed.

Als de afwasmachine langere tijd niet wordt gebruikt

Als u de afwasmachine gedurende langere tijd niet gebruikt, adviseren wij u:

1. de stekker uit het stopcontact te trekken en de kraan dicht te draaien.
2. de deur op een kier te zetten om de vorming van onaangename geurtjes te voorkomen.
3. het inwendige van de machine leeg en schoon te houden.

Voorzorgsmaatregelen bij vorst

Zet de machine niet op een plaats waar de temperatuur lager is dan 0°C. Als het toch niet anders kan, maak de machine leeg, sluit de deur, ontkoppel de watertoevoerleiding en laat deze leeglopen.

De machine verplaatsen

Als u de machine moet verplaatsen (bij verhuizing, enz.):

1. trek de stekker uit het stopcontact.
2. draai de waterkraan dicht.
3. verwijder de watertoevoer- en -afvoerslang.
4. trek de machine samen met de slangen naar voren.
   Vermijd kantelen van de machine tijdens het vervoer.

Problemen oplossen

De afwasmachine start niet of stopt als hij bezig is. Bepaalde problemen zijn het gevolg van een gebrek aan eenvoudig onderhoud of onoplettendheid en kunnen zonder de inschakeling van een monteur worden opgelost met behulp van de in de tabel hieronder beschreven aanwijzingen.

Zet de afwasmachine uit en voer de volgende voorgestelde corrigerende handelingen uit.

Storingscode en storing Mogelijke oorzaak en oplossing
Voortdurend knipperen van het controle-lampje programma bezig,10verschijnt in het display.onderbroken geluidssignaalDe afwasmachine wordt niet gevuld met water.	De waterkraan is verstopt of aangezet met kalkaanslag.Maak de waterkraan schoon.De waterkraan is dicht. Draai de waterkraan open.Het filter (indien aanwezig) in de schroeffitting van de slang bij de waterinlaatklep is ver-stopt.Reinig het filter in de schroeffitting.De watertoevoerslang is niet juist geplaatst of is gebogen of geknikt.Controler de aansluiting van de wateraan-voerslang.
Voortdurend knipperen van het controle-lampje programma bezig,20verschijnt in het display.onderbroken geluidssignaalHet afwaswater wordt niet afgevoerd.	De gootsteenafvoer is geblokkeerd.Ontstop de gootsteenafvoer.De waterafvoerslang is niet juist geplaatst of is gebogen of geknikt.Controler de aansluiting van de wateraf-voerslang.
Voortdurend knipperen van het controle-lampje programma bezig,30verschijnt in het display.onderbroken geluidssignaalAnti-overstromingsinrichting is geactiveerd.	Draai de waterkraan dicht en neem contact op met onze service-afdeling.
Het programma begint niet. De deur van de afwasmachine is niet goed gesloten. Sluit de deur.De stekker zit niet in het stopcontact. Steek de stekker in het stopcontact.De zekering in de meterkast is doorgebrand.Vervang de zekering.Uitgestelde start is ingesteld.Annuleer de uitgestelde start als het servies-goed direct moet worden afgewassen.

Nadat u deze controles hebt uitgevoerd, schakelt u het apparaat in: Het programma gaat verder op het punt waar het was onderbroken.

Als de storing of storingscode zich opnieuw voordoet, dient u contact op te nemen met onze service-afdeling.

Voor andere, niet in de bovenstaande tabel beschreven storingscodes dient u ook contact op te nemen met ELECTROLUX Service, onder vermelding van het model (Mod.), product-nummer (PNC) en serienummer (S.N.).

Deze informatie is te vinden op het typeplaatje aan de zijkant van de deur van de afwasmachine.

Wij adviseren u deze nummers hier te noteren zodat u ze altijd bij de hand hebt:

Model.:

Productnummer :....

Serienummer.:

Het afwasresultaat is niet bevredigend
De borden zijn niet schoon	Het verkeerde afwasprogramma is geselecteerd.Het serviesgoed is zo geplaatst dat het water niet alle delen van het oppervlak kan bereiken. De rekken moeten niet te vol worden geladen.De sproeiarmen kunnen niet vrij draaien als gevolg van een onjuiste plaatsing van het serviesgoed.De filters in de bodem van het afwascompartiment zijn vuil of onjuist geplaatst.Er is te weinig of geen afwasmiddel gebruikt.Als er kalkresten op het serviesgoed achterblijven; het zoutreservoir is leeg of de water-ontharder is op het onjuiste niveau ingesteld.De afvoerslang is niet correct aangesloten.Het deksel van het zoutreservoir is niet goed gesloten.
Het serviesgoed is nat en dof • Er is geen glansmiddel gebruikt.	Het glansmiddeldoseerbakje is leeg.
De glazen en borden vertonen strepen, melk-achtige vlekken of een blauwzweem	Verlaag de dosering van het glansmiddel.
Opgedroogde waterdruppels op glazen en bor-den	Verhoog de dosering van het glansmiddel.Het afwasmiddel kan de oorzaak zijn. Neem contact op met de consumentenlijn van de afwasmiddellenfabrikant.

Als het probleem na al deze controles aanhoudt, neem dan contact op met onze service-afdeling.

Technische gegevens

Afmetingen	Breedte x Hoogte x Diepte (cm)	59,6 x 81,8-89,8 x 57,5
Aansluitspanning - Voltage - Totale vermogen - Zekering	Informatie over de elektrische aansluiting is te vinden op het typeplaatje op de binnenrand van de deur van de afwasmachine
Leidingwaterdruk Minimaal - Maximaal (MPa)	0,05 - 0,8
Capaciteit couverts 12

Aanwijzingen voor testinstituten

Het testen in overeenstemming met EN 60704 moet uitgevoerd worden met een volledig geladen apparaat en met gebruik van het testprogramma (zie "Wasprogramma's")

Het testen in overeenstemming met EN 50242 moet worden uitgevoerd nadat het zoutreservoir en het glansmiddeldoseerbakje gevuld zijn met respectievelijk zout en glansmiddel en met gebruik van het testprogramma (zie "Wasprogramma's")

Volledige belading: 12 standaardcouverts

Hoeveelheid benodigd afwasmiddel: 5 g + 25 g(type B)

Instelling glansmiddel: stand 4 (type III)

Voorbeelden voor het inruimen van de afwasmachine:

Bovenrek 1)

Onderrek met bestekmand 2)

1) Als er kopjesrekken aan de linkerkant zijn geplaatst, verwijder deze dan.
2) Indien nodig, kunt u de kopjesrekken aan de linkerkant en/of de bierglazenhouder verwijderen.

Montage-instructies

Montage

WAARSCHUWING!

Alle elektrotechnische en/of loodgieterswerkzaamheden die nodig zijn voor de installatie van het apparaat dienen te worden uitgevoerd door een erkend installateur.

Verwijder alle verpakkingsmaterialen alvorens de machine te plaatsen.

Plaats de machine indien mogelijk naast een waterkraan en een afvoer.

Deze afwasmachine is ontworpen voor installatie onder een keukenblad of werkoppervlak.

Let op! Volg nauwgezet de instructies op de bijgeleverde mal voor de inbouw van de af-wasmachine en plaatsing van het meubelpaneel.

Er zijn geen verdere openingen voor de ontluchting van de afwasmachine vereist, maar alleen om de watertoevoer- en afvoerslang en het aansluitsnoer door te laten.

De afwasmachine is voorzien van stelvoetjes voor het instellen van de hoogte.

Tijdens alle werkzaamheden waarbij interne onderdelen toegankelijk zijn, dient de stekker uit het stopcontact te worden getrokken.

Zorg er bij het op zijn plaats schuiven van de machine voor dat de watertoevoerslang, de afvoerslang en het aansluitsnoer niet zijn geknikt of worden platgedrukt.

Bevestigen aan de aangrenzende keukenmeubelen

De afwasmachine moet beveiligd worden tegen kantelen.

Zorg er daarom voor dat het aanrecht waaronder de machine geplaatst wordt, stevig bevestigd is aan een vaste structuur (aangrenzende keukenunits, kasten, muur).

Waterpas installatie

Een machine die goed waterpas staat is essentieel voor een goede sluiting en afdichting van de deur. Als het apparaat goed waterpas staat, raakt de deur aan geen van de kanten de behuizing. Als de deur niet goed sluit, draai dan de stelvoetjes in of uit totdat de machine perfect waterpas staat.

Aansluiting aan de waterleiding

Wateraansluitingen

Dit apparaat kan worden aangesloten aan een heet (max. 60°) of koud water kraan.

Als de aansluiting is gemaakt op een heetwaterkraan, vermindert het energieverbruik aanzienlijk. Dit hangt echter af van hoe het hete water geproduceerd wordt. (We raden alternatieve energiebronnen aan die milieuvriendelijker zijn zoals bijv. zonne- en fotovoltaïsche panelen en eolische panelen).

Voor het tot stand brengen van de aansluiting zelf is de wartelmoer die aan de waterslang van de machine is bevestigd, geschikt voor montage op een leidinguiteinde van 3/4" gasdraad of op een speciale kraan met snelkoppeling zoals de Press-block.

De waterdruk moet zich binnen de grenzen bevinden zoals vermeld in de "Technische specificaties". Uw waterleidingbedrijf kan u informeren over de gemiddelde leidingwaterdruk in uw omgeving.

De watertoevoerslang mag tijdens het aansluiten niet zijn geknikt, worden platgedrukt of in de knoop zitten.

De afwasmachine is voorzien van een vul- en afvoerslang die afhankelijk van de installatie door middel van de sluitmoer naar links of naar rechts kunnen worden gedraaid.

De sluitmoer moet goed worden bevestigd om waterlekkage te voorkomen.

(Let op! NIET alle modellen afwasmachines hebben vul- en afvoerslangen die zijn uitgerust met een sluitmoer. In dit geval is deze voorziening niet mogelijk). Als de machine wordt aangesloten op nieuwe leidingen of op leidingen die lang niet zijn gebruikt, dient u het water enkele minuten te laten doorlopen alvorens de toevoerslang aan te sluiten.

Gebruik GEEN aansluitslangen die eerder voor een oude machine zijn gebruikt.

Dit apparaat is uitgerust met veiligheidsvoorzieningen die voorkomen dat het in de machine gebruikte water terugkeert in het drinkwatersysteem. Dit apparaat voldoet aan de van toepassing zijnde regelgeving voor loodgieterswerk.

Watertoevoerslang met veiligheidsklep

Na aansluiting van de dubbelwandige watertoevoerslang bevindt de veiligheidsklep zich bij de kraan. Daarom bevindt de watertoevoerslang zich alleen onder druk als het water loopt. Als de watertoevoerslang dan begint te lekken, sluit de veiligheidsklep het stromende water af.

Pas op als u de watertoevoerslang installeert:

• de elektriciteitskabel voor de veiligheidsklep bevindt zich in de dubbelwandige watertoevoerslang. Dompel de watertoevoerslang of de veiligheidsklep niet in water.
• Ais de watertoevoerslang of de veiligheidsklep beschadigd raken, trek dan direct de stekker uit het stopcontact.
• Een watertoevoerslang met veiligheidsklep mag alleen worden vervangen door een specialist of door ELECTROLUX Service.

WAARSCHUWING!

Waarschuwing! Gevaarlijke spanning.

Aansluiting waterafvoerslang

Het uiteinde van de afvoerslang kan op de volgende manieren worden aangesloten:

1. Aan de gootsteenafvoer, met bevestiging tegen de onderkant van het werkoppervlak. Hiermee wordt voorkomen dat gootsteenwater de machine inloopt.
2. Aan een standpijp voorzien van een ventilatieopening, minimale binnendiameter 4 cm.

De afvalwateraansluiting moet zich op een hoogte bevinden van 60 cm vanaf de bodem van de af-wasmachine.

De afvoerslang kan vanaf de afwasmachine naar links of naar rechts lopen.

Verzeker u ervan dat de slang niet gebogen is of platgedrukt wordt, aangezien dit de afvoer van water kan vertragen of in de weg staan.

De stop mag niet in de afvoer zitten als de machine water aan het afvoeren is, aangezien het water dan weer in de machine terug kan lopen.

De totale lengte van de afvoerslang, inclusief een eventueel verlengstuk, mag niet langer zijn dan 4 meter. De binnendiameter van het verlengstuk mag niet kleiner zijn dan de diameter van de bijgeleverde slang.

Evenmin mag de binnendiameter van de voor de aansluitingen aan de afvoer gebruikte koppelingen kleiner zijn dan de diameter van de bijgeleverde slang.

Bij het aansluiten van de afvoerslang op een sifon onder de gootsteen moet het gehele plastic membraan (A) verwijderd worden. Indien niet het gehele membraan wordt verwijderd zullen zich op den duur voedseldeeltjes verzamelen die de afvoerslang van de afwasmachine kunnen verstoppen.

Onze apparaten worden geleverd met een veiligheidsvoorziening die ervoor zorgt dat vuil water niet terug kan lopen in de machine. Als uw gootsteenafvoer is voorzien van een gelintegreerde terugslagklep kan dit een goede waterafvoer van uw afwasmachine in de weg staan. Wij adviseren u dan ook de terugslagklep te verwijderen.

Om te voorkomen dat er lekkage optreedt na de installatie, moet u ervoor zorgen dat de waterkoppelingen stevig vast zitten.

Aansluiting aan het elektriciteitsnet

WAARSCHUWING!

Het apparaat moet volgens de veiligheidsvoorschriften worden geaard.

Alvorens het apparaat in gebruik te nemen dient u zich ervan te verzekeren dat de nominale spanning en het spanningstype op het typeplaatje in overeenstemming zijn met de net-spanning waarop de machine aangesloten gaat worden.

Ook de waarde van de zekering is te vinden op het typeplaatje.

Steek de stekker altijd in een correct geïnstalleerd schokbestendig stopcontact. Gebruik geen meervoudige stekkers, verloopstekkers en verlengkabels.

Hierdoor kan brandgevaar door oververhitting ontstaan.

Laat indien nodig de wandcontactdoos van de huisinstallatie verplaatsen. Neem contact op met onze service-afdeling als het aansluitsnoer moet worden vervangen.

De stekker moet na de installatie van het apparaat toegankelijk zijn.

Trek de stekker nooit aan het snoer uit het stopcontact. Trek altijd aan de stekker zelf.

De fabrikant kan niet aansprakelijk gesteld worden als boven genoemde veiligheidsmaatregelen niet in acht worden genomen.

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Verpakkingsmateriaal

De verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden gerecycled. De kunststofonderdelen zijn gemarkeerd, bijv. >PE<, >PS <, enz. Gooi het verpakkingsmateriaal in de daarvoor bedoelde container bij uw plaatselijke afvaldienst.

WAARSCHUWING!

Als u het apparaat afdankt:

• trek de stekker uit het stopcontact.
• snijd het aansluitsnoer met de stekker af en gooi het weg.
• Verwijder het slot van de deur. Zo voorkomt u dat kinderen zichzelf insluiten en hun leven in gevaar brengen.

Voor het on-line bestellen van accessoires, consumables en onderdelen gaat u naar de 'webwinkel' op: www.aeg.nl

U kan toebehoren, verbruiksprodukten en onderdelen bestellen via onze webwinkel op: www.aeg-electrolux.be

www.aeg-electrolux.lu
