Tipo de produto	Lava-louças embutível
Marca	AEG-ELECTROLUX
Modelo	ESL68070R
Largura	596 mm
Altura	818 - 898 mm
Profundidade	550 mm
Capacidade	12 talheres
Pressão da água	0,5 - 8 bar
Alimentação elétrica	220-240 V, 50 Hz
Programas de lavagem	Automático, 30 min, 70° Intensivo, Económico, 50 min, Aquecimento de pratos, 45° Vidro, Pré-lavagem
Funções especiais	Início retardado (1-24h), Save Energy, Multitab, Sinal ótico digital
Ajuste dureza da água	Manual e eletrónico (10 níveis)
Consumo energético (ciclo Automático)	0,9 - 1,7 kWh
Consumo de água (ciclo Automático)	8 - 15 litros
Tipo de entrada de água	Água fria ou quente (máx 60 °C)
Segurança	Segurança crianças, válvula de segurança na mangueira de entrada de água
Iluminação interior	LED classe 2
Manutenção	Limpeza regular dos filtros e braços aspersores
Peças sobressalentes	Disponíveis em www.electrolux.be

Perguntas frequentes - ESL68070R AEG-ELECTROLUX

Como ajustar o amaciador de água?

Aceda ao menu Opções > DEFINIÇÕES > DUREZA ÁGUA. Ajuste eletronicamente de acordo com a dureza da sua água (ver tabela no manual). Ajuste também manualmente o seletor de dureza para 1 ou 2.

Como usar a função Multitab (Tudo em 1)?

Ative a função MULTITAB no menu Opções antes de iniciar um programa. Use pastilhas multifunções (3 em 1, 4 em 1...). A função desativa o distribuidor de líquido de enxaguamento e de sal. Para desativar, siga o mesmo procedimento.

O que fazer se a lava-louças não escoar?

Verifique se a torneira do lava-loiça não está entupida, se o tubo de escoamento não está danificado ou mal instalado. Se o código BOMBA BLOQUEADA aparecer, limpe o filtro e verifique a bomba. Contacte o serviço de assistência se necessário.

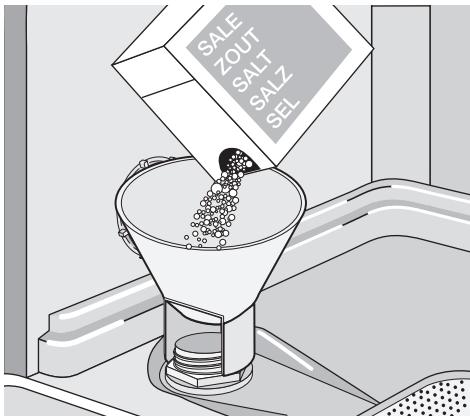

Como encher o reservatório de sal regenerante?

Desaperte a tampa do reservatório (situado no fundo da cuba). Para a primeira utilização, deite 1 litro de água, depois adicione o sal especial para lava-louças com a ajuda do funil. Limpe os transbordamentos, aperte novamente. O indicador ADICIONAR SAL apagar-se-á após algumas horas.

Quais programas estão disponíveis?

Oito programas: Automático, 30 MINUTOS, 70° INTENSIVO, ECONÓMICO, 50 MINUTOS, AQUECIMENTO DE PRATOS, 45° VIDRO, PRÉ-LAVAGEM. Cada programa tem um grau de sujidade e um tipo de carga adequados.

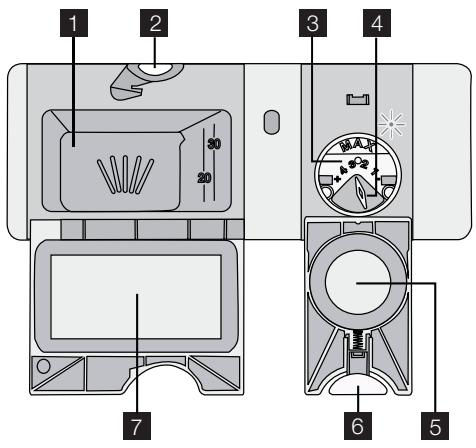

Como ajustar a dosagem do líquido de enxaguamento?

Rode o seletor de líquido de enxaguamento (sob a tampa do distribuidor) entre as posições 1 (mínimo) e 4 (máximo). A regulação de fábrica é 3. Ajuste conforme os vestígios (manchas brancas = demasiado, gotas secas = insuficiente).

O que significa o sinal ótico digital no chão?

Um feixe de luz projeta a duração restante do programa ou a contagem decrescente do início retardado. Pode mudar de cor (9 cores ajustáveis no menu). Apaga-se 10 minutos após o fim do programa se a paragem automática estiver ativada.

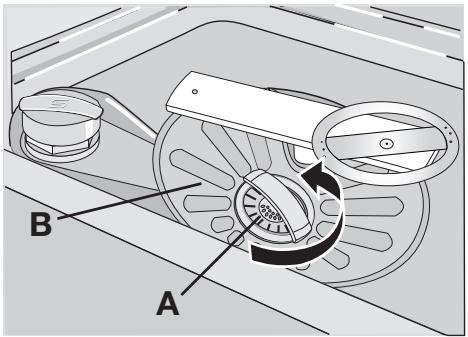

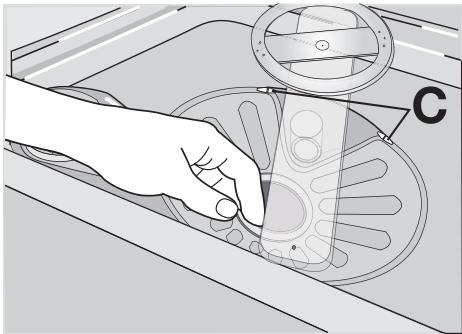

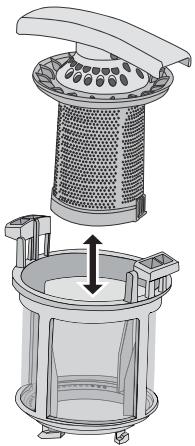

Como limpar os filtros?

Retire o filtro A rodando no sentido anti-horário, depois separe as suas duas peças. Retire o filtro B. Limpe todos os elementos sob água corrente. Monte novamente encaixando A, coloque B e bloqueie A rodando no sentido horário.

Por que a loiça fica molhada após o ciclo?

Pode ser devido a um programa sem secagem ou com secagem curta, falta de líquido de enxaguamento ou dosagem insuficiente. Use a função Save Energy com secagem reduzida. Abra a porta no final do ciclo para melhorar a secagem.

Como ativar ou desativar o distribuidor de líquido de enxaguamento?

Vá ao menu Opções > DEFINIÇÕES > PROD. ENXAGUAMENTO. Pode ativar ou desativar. Esta opção é útil se usar pastilhas multifunções, pois a função Multitab desativa automaticamente o distribuidor.

MANUAL DE UTILIZADOR ESL68070R AEG-ELECTROLUX

manual de instruções

gebruiksaanwijzing

Máquina de lavar loiça

Afwasmachine

Lave-vaisselle

Geschirrspüler

Saiba mais sobre a nossa filosofia em www.electrolux.com

Índice

Informações de segurança	2
Descrição do produto	5
Painel de controlo	6
Antes da primeira utilização	8
Regular o amaciador da água	8
Utilização do sal para máquinas de lavar loiça	9
Utilização de detergente e abrilhantador	10

Função Multi-pastilhas	10
Carregar pratos e talheres	11
Seleccionar e iniciar um programa de lavagem	11
Programas de lavagem	13
Manutenção e limpeza	14
O que fazer se...	15
Dados técnicos	17
Preocupações ambientais	18

Sujeito a alterações sem aviso prévio

Informações de segurança

Antes da instalação e utilização, leia atenta- mente este manual:

• Para a sua segurança pessoal e para a segurança da sua máquina.
• Para respeitar o meio ambiente.
• Para o funcionamento correcto da máquina.

Guarde sempre estas instruções com a máquina mesmo que seja transferida ou vendida.

O fabricante não é responsável por danos resultantes de uma instalação e utilização incorrectas.

Segurança para crianças e pessoas vulneráveis

• Não permita a máquina seja utilizada por pessoas (incluindo crianças) com capacidades físicas e sensoriais reduzidas, funções mentais reduzidas ou sem experiência e conhecimento. Devem ser vigiadas ou receber formação para a utilização da máquina por parte de uma pessoa que seja responsável pela sua segurança.
• Mantenha as embalagens fora do alcance das crianças. Existe o risco de asfixia ou ferimentos.
• Mantenha todos os detergentes numa área segura. Não permita que as crianças toquem nos detergentes.
• Mantenha as crianças e animais pequenos fora do alcance da máquina quando a porta estiver aberta.

Segurança geral

• Não altere as especificações desta máquina. Existe o risco de ferimentos e danos na máquina.
• Cumpra as instruções de segurança do fabricante do detergente da máquina de lavar loiça para evitar queimaduras nos olhos, boca e garganta.
• Não beba água da máquina. Podem ficar resíduos de detergente na máquina.
• Feche sempre a porta depois de carregar ou descarregar a máquina para evitar ferimentos e evitar que alguém tropece na porta aberta.
• Não se sente nem se apoie na porta aberta.

Utilização da máquina

• Esta máquina destina-se apenas à utilização doméstica. Não utilize a máquina para fins comerciais e industriais ou para outros fins.
• Não utilize a máquina para fins diferentes daqueles para os quais foi concebida. Deste modo, evitará ferimentos pessoais ou danos materiais.
• Utilize a máquina apenas para utensílios domésticos que sejam laváveis na máquina de lavar loiça.
• Não coloque produtos inflamáveis ou peças molhadas com produtos inflamáveis no interior, ao lado ou em cima da máquina. Existe risco de explosão ou incêndio.
• Coloque as facas e todas as peças com pontas afiadas no cesto dos talheres com

a ponta virada para baixo. Caso contrário, coloque-as numa posição horizontal no cesto superior ou no cesto para facas. (Nem todos os modelos possuem o cesto para facas.)

• Utilize apenas produtos específicos para máquinas de lavar loiça (detergente, sal, abrilhantador).
• Os tipos de sal não específicos para máquinas de lavar loiça podem causar danos no descalcificador de água.
• Encha a máquina com sal antes de iniciar um programa de lavagem. Grãos de sal e água salgada podem causar corrosão ou fazer um furo no fundo da máquina.
• Nunca encha o dispensador de abrilhantador com qualquer outra substância que não abrilhantador (ex.: agente de limpeza para máquinas de lavar loiça, detergente líquido). Isto pode provocar danos na máquina.
• Certifique-se de que os braços aspersores se podem mover livremente antes de iniciar um programa de lavagem.
• Se abrir a porta enquanto a máquina está em funcionamento, pode escapar vapor quente. Existe risco de queimaduras na pele.
• Não retire a loiça da máquina antes do final do programa de lavagem.

Manutenção e limpeza

• Antes da manutenção, desligue a máquina e retire a ficha da tomada.
• Não utilize produtos inflamáveis ou produtos que possam causar corrosão.
• Não utilize a máquina sem os filtros. Certifique-se de que a instalação dos filtros está correcta. Uma instalação incorrecta provoca resultados de lavagem insatisfatórios e danos na máquina.
• Não utilize jactos de água nem vapor para limpar a máquina. Risco de electrocussão e danos na máquina.

Instalação

• Certifique-se de que a máquina não apresenta danos devido ao transporte. Não li-gue uma máquina danificada. Se necessário, contacte o fornecedor.

• Retire todo o material de embalagem antes da primeira utilização.

• A instalação eléctrica e da canalização, a configuração e a manutenção da máquina apenas devem ser realizadas por uma pessoa qualificada. Tal permite evitar riscos de danos estruturais ou ferimentos pessoais.

• Certifique-se de que a ficha está desligada da tomada durante a instalação.
• Não perfure os lados da máquina para evitar danos nos componentes hidráulicos e eléctricos.
• Atenção! Cumpra as instruções incluídas no modelo fornecido:
• Para instalar a máquina.
• Para montar a porta de armário.
• Para ligar à rede de abastecimento de água e escoamento.
• Certifique-se de que a máquina é instalada sob e ao lado de estruturas seguras.

Precauções contra a formação de gelo

• Não instale a máquina num local onde a temperatura seja inferior a 0 °C.
• O fabricante não é responsável por danos devido a congelamento.

Ligação à rede de abastecimento de água

• Utilize mangueiras novas para ligar a máquina à rede de abastecimento de água. Não utilize mangueiras usadas.
• Não ligue a máquina a canos novos ou canos que não sejam usados há muito tempo. Deixe a água correr durante alguns minutos e, em seguida, ligue a mangueira de entrada.
• Certifique-se de que não esmaga nem provoca danos nas mangueiras de água ao instalar a máquina.
• Certifique-se de que as uniões de água estão estanques para evitar fugas de água.
• Quando utilizar a máquina pela primeira vez, certifique-se de que as mangueiras não têm fugas de água.
• A mangueira de entrada de água tem parede dupla e possui um cabo de corrente interior e uma válvula de segurança. A mangueira de entrada de água está sob pressão apenas enquanto a água está a correr. Se existir uma fuga na mangueira de entrada de água, a válvula de segurança interrompe a água.

- Tenha cuidado quando ligar a mangueira de entrada de água:

• Não coloque a mangueira de entrada de água ou a válvula de segurança em água.
• Se a mangueira de entrada de água ou a válvula de segurança estiver danificada, desligue imediatamente a ficha da tomada.
• Contacte o centro de assistência para substituir a mangueira de entrada de água com a válvula de segurança.

Advertência Tensão perigosa.

• A máquina deve ter uma ligação à terra.
• Certifique-se de que os dados sobre a ligação eléctrica na placa de características correspondem à fonte de alimentação doméstica.
• Utilize sempre uma tomada à prova de choques correctamente instalada.
• Não utilize fichas de contactos múltiplos, conectores e cabos de extensão. Existe um risco de incêndio.
• Não substitua nem altere o cabo de alimentação eléctrica. Contacte o centro de assistência.
• Certifique-se de que não esmaga nem provoca danos na ficha e no cabo de alimentação atrás da máquina.
• Certifique-se de que a ficha de alimentação eléctrica está acessível após a instalação.
• Não puxe o cabo de alimentação eléctrica para desligar a máquina. Puxe sempre pela ficha.

Luz interior

Esta máquina de lavar loiça possui uma luz interior que se acende quando a porta é aberta e se apaga quando a porta é fechada.

Advertência Radiação LED visível, não olhe directamente para o feixe de luz.

A lâmpada LED é de CLASSE 2 de acordo com a norma IEC 60825-1: 1993 + A1:1997 + A2:2001.

Comprimento da onda de emissão: 450 nm Potência máxima emitida: 548 μW

Para substituir a luz interior, contacte o centro de assistência.

Desligue a ficha de alimentação eléctrica da tomada antes de substituir a luz interior.

Centro de assistência

• Apenas um técnico aprovado está autorizado a efectuar trabalhos ou reparações na máquina. Contacte o centro de assistência.
• Utilize apenas peças sobresselentes originais.

Eliminação da máquina

- Para evitar riscos de ferimentos ou danos:

• Desligue a ficha da tomada eléctrica.
• Corte o cabo de alimentação e elimine- -O.
• Elimine o fecho da porta. Isto evita que as crianças ou animais pequenos fi-quem fechados no interior da máquina. Existe o risco de asfixia.

Advertência Os detergentes para a máquina de lavar loiça são perigosos e podem causar corrosão!

• Se ocorrer um acidente com estes detergentes, contacte imediatamente o centro antivenenos da sua região e um médico.
• Se entrar detergente na boca, contacte imediatamente o centro antivenenos da sua região e um médico.
• Se entrar detergente nos olhos, contacte imediatamente um médico e la ve os olhos com água.
• Mantenha os detergentes para a máquina de lavar loiça num local seguro e fora do alcance das crianças.
• Não mantenha a porta da máquina aberta quando existe detergente no distribuidor de detergente.
• Encha o distribuidor de detergente apenas antes de iniciar um programa de lavagem.

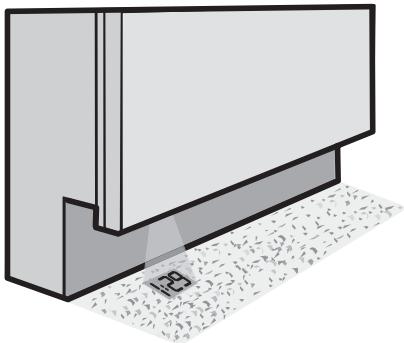

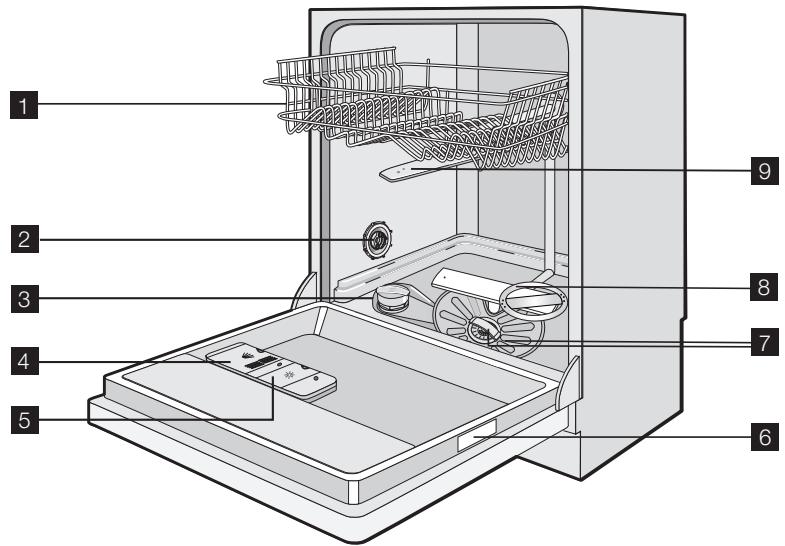

Descrição do produto

Com o TimeBeam sabe sempre o tempo restante do programa de lavagem e o estado do início diferido.

Um feixe de luz colorido projecta, no chão da cozinha, o tempo restante para o fim do programa de lavagem ou a contagem decrescente do início diferido.

Para uma visibilidade perfeita, pode alterar a cor do TimeBeam para obter o contraste ideal com o chão da cozinha. Estão disponíveis 9 cores diferentes. Para definir a cor, consulte "Painel de comandos".

Se o aparelho for instalado numa posição mais alta, com uma porta de armário embutida, o TimeBeam não será visível.

O tempo restante do programa de lavagem

• O TimeBeam projecta a duração do programa de lavagem.
• Diminui em passos de 1 minuto.
• Quando o programa de lavagem termina, surge um zero no chão da cozinha.

- O TimeBeam desliga-se automaticamente 10 minutos após o fim do programa de lavagem se o aparelho possuir a função de Desligamento Automático. Consulte "Seleccionar e iniciar um programa de lavagem".

Início diferido

- O TimeBeam projecta a contagem decrescente do início diferido com passos de 1 hora (24h, 23h, etc).

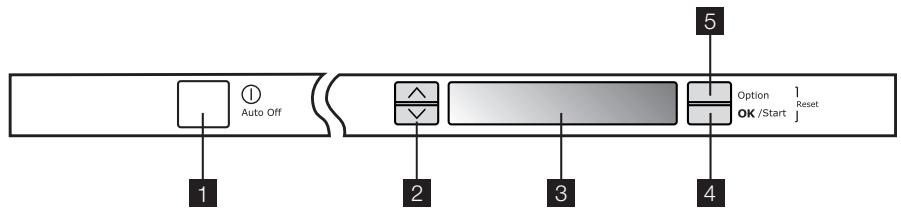

Painel de controlo

Auto Off 1 2 3 4 5 Option OK /Start Reset

1 Botão on/off
2 Botões de deslocação
3 Visor
4 Botão OK / Iniciar
5 Botão Opções

i As mensagens no visor e os sinais sonoros irão ajudá-lo a operar o aparelho.

Botões de deslocação

Com estes botões pode:

• seleccionar um programa de lavagem no menu do programa de lavagem,
• seleccione as opções no menu de opções.

Botão OK / Iniciar

Utilize este botão para:

• confirmar ou memorizar uma opção,
• iniciar um programa de lavagem.

Botão Opções

Utilize este botão para seleccionar as opções.

Menu de opções

Menu	Submenu	Descrição da opção
TEMPORIZADOR		Com esta função pode atrasar o início do programa de lavagem com um intervalo entre 1 e 24 horas.A contagem decrescente do início diferido realiza-se em passos de 1 hora (24, 23, 22, etc.) Durante a última hora a contagem decrescente realiza-se em passos de 1 minuto (59, 58, 57, etc.).

Para seleccionar uma opção:

1. Ligue o aparelho.
2. Prima o botão opção: o visor indica o menu das opções disponíveis.
3. Prima um dos botões de deslocação para percorrer o menu e seleccionar a opção necessária.
4. Prima o botão OK / Iniciar para confirmar ou para aceder ao submenu.
5. Prima um dos botões de deslocação para seleccionar o ajuste no submenu.
6. Prima o botão OK / Iniciar para confirmar.
7. Prima o botão opções para sair do menu.

Menu	Submenu	Descrição da opção
SAVE ENERGY	ONOFF	Esta função diminui a temperatura na fase de secagem. A diminuição de energia é entre 10% e 25%A loiça pode estar molhada no fim do programa. Recomendamos que abra a porta da máquina e que a deixe entreaberta para deixar a loiça secar.Esta função está disponível com todos os programas de lavagem mas não tem efeito em todos. Consulte "Programas de lavagem".
MULTITAB	ONOFF	A função Multipastilhas destina-se a pastilhas de deter-gente combinadas. Consulte "Função Multi-pastilhas".
PROGRAMA-ÇÕES	IDIOMA PORTUGUÊS	Pode definir o idioma das mensagens no visor.Estão disponíveis vários idiomas.
	DUREZA DA ÁGUA	Pode ajustar electronicamente o nível de descalcificador de água. Consulte "Regular o descalcificador de água".Estão disponíveis 10 níveis.
	ABRILHANTADOR	Pode activar/desactivar o distribuidor de abrilhantador.Definição de fábrica: desligado.
	VOLUME SONORO	Pode ajustar o volume de todos os sinais sonoros.Estão disponíveis 5 níveis.Nível 0 = volume desligado.
	COR	Pode seleccionar a cor do TimeBeam para obter o contraste ideal com o chão da cozinha.Do nível 1 ao nível 9 pode definir uma cor diferente.Nível 0 = TimeBeam desligado.Definição de fábrica: nível 1
	LUMINOSIDADE	Pode aumentar ou diminuir a intensidade da luminosida-de do visor.Estão disponíveis 10 níveis.Definição de fábrica: nível 10.

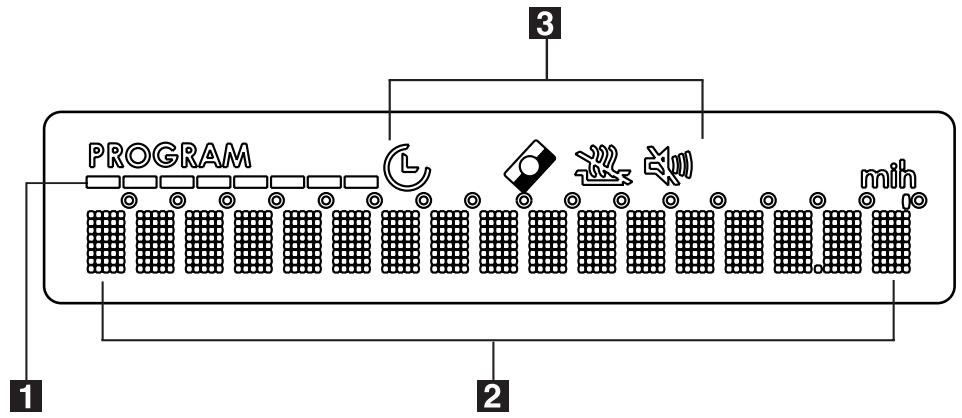

Visor

PROGRAM L 3 min 1 2

1 As barras pequenas indicam o progresso do programa de lavagem.
2 Mensagens: os programas de lavagem, funções e fases de lavagem relacionadas surgem nesta parte do visor.
3 Símbolos

Símbolos
Gewel	TEMPORIZADOR - acende quando o início diferido é definido e enquanto a contagem de-crescente funciona.
Gwzel	MULTITAB - acende quando a função é definida.
Gawel	SAVE ENERGY - acende quando a função é definida.
Gawel	VOLUME SONORO - acende quando os sinais audíveis estão desligados (nível 0).

Antes da primeira utilização

Ligar pela primeira vez - configurar o visor de idiomas

1. Ligue o aparelho.

2. Quando o visor apresenta LANGUAGE ENGLISH e a palavra ENGLISH fica intermitente, pode confirmar ou alterar o idioma.

3. Prima o botão OK / Iniciar para confirmar.

4. Prima um dos botões de deslocação para seleccionar um idioma diferente e prima o botão OK / Iniciar para confirmar.

5. Prima o botão opções para sair do menu.

Consulte as instruções para cada passo do procedimento:

1. Verifique se o nível do descalcificador de água corresponde à dureza da água da

sua área. Se necessário, ajuste o descalcificador de água.

1. Encha o depósito de sal com sal para máquinas de lavar loiça.
2. Encha o distribuidor de abrilhantador com abrilhantador.
3. Coloque os talheres e os pratos no aparelho.
4. Defina o programa de lavagem correcto para o tipo de carga e sujidade.
5. Encha o distribuidor de detergente com a quantidade correcta de detergente.
6. Inicie o programa de lavagem.

Se utilizar pastilhas de detergente combinadas ("3 em 1", "4 em 1", "5 em 1"), consulte "Função Multi-pastilhas".

Regular o amaciador da água

O descalcificador de água retira minerais e sais do fornecimento de água. Os minerais e os sais podem ter um efeito nocivo no funcionamento da máquina.

Medição da dureza da água em escalas equivalentes:

• Graus alemães (dH°).

• Graus franceses (°TH).

• mmol/l (milimol por cada litro - unidade internacional para a dureza da água).

• Graus Clarke.

Ajuste o descalcificador de água para a du-reza da água da sua área. Se necessário, contacte os serviços de abastecimento de água.

1) Posição de fábrica.
2) Não é necessário utilizar sal.

Dureza da água				Ajuste da dureza da água
°dH	°TH	mmol/l	Clarke	manualmente	electronicamente
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2 1)	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2 1)	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2 1)	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2 1)	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2 1)	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2 1)	5 1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 2)	1 2)

i Tem de ajustar o descalcificador de água manual e electronicamente.

Ajuste manual

Rode o indicador da dureza da água para a posição 1 ou 2 (consulte a tabela).

1. Aceda a PROGRAMAÇÕES.
2. Prima o botão OK / Iniciar para confirmar.
3. Aceda a DUREZA DA ÁGUA.
4. Prima o botão OK / Iniciar para confirmar.
5. Utilize os botões de deslocação para definir o nível do descalcificador de água. Consulte a tabela para definir o nível correcto.
6. Prima o botão OK / Iniciar para confirmar.
7. Prima o botão opções para sair do menu.

Se o descalcificador de água estiver electronicamente regulado para o nível 1, a mensagem do indicador de sal permanece apagada.

Ajuste electrónico

1. Entre no menu opções.

Utilização do sal para máquinas de lavar loiça

1. Rode a tampa para a esquerda para abrir o depósito de sal.
2. Encha o depósito de sal com 1 litro de água (apenas na primeira operação).
3. Utilize o funil para encher o depósito com sal.
4. Retire o sal em torno da abertura do depósito de sal.
5. Rode a tampa para a direita para fechar o depósito de sal.

i É normal que a água transborde do depósito de sal quando o enche com sal.

SALE ZOUT SALT SALZ SEL

Quando o depósito de sal estiver vazio, o visor apresenta a mensagem: ADICIONAR SAL

A mensagem não surge enquanto um programa de lavagem estiver a funcionar.

Depois de encher o depósito, a mensagem pode permanecer acesa durante algumas

horas. Tal não tem um efeito indesejado no funcionamento do aparelho.

Utilização de detergente e abrilhantador

1 2 3 4 7 6 5

Utilização do detergente

Para proteger o meio ambiente, não utilize mais do que a quantidade correcta de detergente.

Respeite as recomendações do fabricante do detergente indicadas na embalagem do detergente.

Execute estes passos para encher o dispensador de detergente:

1. Prima o botão de desbloqueio 2 para abrir a tampa 7 do dispensador de detergente.
2. Coloque o detergente no dispensador
4. Se o programa de lavagem tiver uma fase de pré-lavagem, coloque uma pequena quantidade de detergente na parte interior da porta da máquina.
5. Se utilizar pastilhas de detergente, coloque a pastilha no dispensador de detergente 1.
6. Feche o dispensador de detergente. Pressione a tampa até ficar bloqueada.

As diferentes marcas de detergente dis- solvem em tempos diferentes. Algumas

pastilhas de detergente não têm os melhores resultados de limpeza durante programas de lavagem curtos. Utilize programas de lavagem longos quando utilizar pastilhas de detergente, de forma a retirar por completo o detergente.

Utilização do abrilhantador

i O abrilhantador torna possível secar a loiça sem riscos e manchas.
O dispensador de abrilhantador adiciona automaticamente abrilhantador durante a última fase de enxaguamento.

1. Prima o botão de desbloqueio 6 para abrir a tampa 5 do dispensador de abrilhantador.
2. Encha o dispensador de abrilhantador 3 com abrilhantador. A marca "máx." apresenta o nível máximo.
3. Retire o abrilhantador entornado com um pano absorvente para evitar demasiada espuma durante o programa de lavagem.
4. Feche o dispensador de abrilhantador. Pressione a tampa até ficar bloqueada.

Quando o distribuidor de abrilhantador estiver vazio, o visor apresenta a mensagem: ADICION. ABRILH. . A mensagem não surge enquanto um programa de lavagem estiver a funcionar.

Ajuste da dosagem de abrilhantador

Definição de fábrica: posição 3.

Pode regular a dosagem de abrilhantador entre a posição 1 (dosagem mais baixa) e a posição 4 (dosagem mais alta).

Rode o selector do abrilhantador 4 para aumentar ou diminuir a dosagem.

Função Multi-pastilhas

A função Multi-pastilhas destina-se a pastilhas de detergente combinadas.

Estes produtos contêm agentes como detergente, abrilhantador e sal para máquinas

de lavar loiça. Outras pastilhas podem conter outros agentes.

Verifique se essas pastilhas são adequadas para o grau de dureza da água local. Siga as instruções do fabricante.

Quando regular a função Multi-pastilhas, esta permanece ligada até a desactivar.

A função Multi-pastilhas desactiva o fluxo de abrilhantador e de sal.

A função Multi-pastilhas desactiva as mensagens de fluxo de abrilhantador e de sal.

A duração do programa pode aumentar se usar a função Multi-pastilhas.

i Active a função Multi-pastilhas antes de iniciar um programa de lavagem.

Não pode activar a função Multi-pastilhas quando o programa estiver em curso.

Para activar a função Multi-pastilhas

- Aceda ao menu de funções opcionais e active a função Multi-pastilhas. Consulte "Painel de comandos".

Carregar pratos e talheres

i Consulte o folheto "Exemplos de cargas RealLife".

Sugestões e conselhos

Não utilize a máquina para limpar objectos que podem absorver água (ex.: esponjas, panos domésticos).

• Antes de carregar talheres e pratos, execute estes passos:
• Retire a comida restante.
• Amoleça os restos de comida queimada nos tachos.
• Enquanto carrega talheres e pratos, execute estes passos:
• Coloque as peças ocas (por exemplo, chávenas, copos e panelas) com a abertura para baixo.
• Certifique-se de que a água não acumula no recipiente ou numa base funda

Para desactivar a função Multi-pastilhas e utilizar detergente, sal e abrilhantador em separado:

1. Aceda ao menu de funções opcionais e desactive a função Multi-pastilhas. Consulte "Painel de comandos".
2. Encha o depósito de sal e o distribuidor de abrilhantador.
3. Regule a definição de dureza da água para o nível mais alto.
4. Execute um programa de lavagem sem loiça.
5. Ajuste o descalcificador de água para a dureza da água da sua área.

6. Ajuste a dosagem de abrilhantador.

7. Certifique-se de que os talheres e os pratos não ficam colados.

8. Certifique-se de que os copos não to- cam noutros copos.
9. Coloque os objectos pequenos no cesta dos talheres.
10. Misture as colheres com os outros talheres para evitar que fiquem coladas.
11. Disponha a loiça de forma a permitir que a água atinja todas as superfícies.

- As peças de plástico e os tachos com revestimentos anti-aderentes podem reter gotas de água.

- Coloque as peças leves no cesto superior. Certifique-se de que as peças não se mexem.

Seleccionar e iniciar um programa de lavagem

1. Ligue o aparelho.
2. Seleccione, se necessário, as opções. Consulte "Painel de comandos".
3. Seleccione um programa de lavagem. Consulte "Programas de lavagem".
4. Prima o botão OK / Iniciar.

- Quando o depósito de sal e/ou o distribuidor de abrilhantador estiverem vazios, as mensagens relacionadas surgem no visor. Neste caso, o programa de lavagem não inicia quando

fechar a porta. Prima o botão OK / Iniciar novamente.

1. Feche a porta. O programa de lavagem ou a contagem decrescente do início diferido começam automaticamente.

- Quando a contagem decrescente do início diferido terminar, o programa de lavagem inicia-se automaticamente.

Encha o depósito de sal e/ou o distribuidor de abrilhantador quando o aparelho estiver vazio e antes de iniciar um programa de lavagem.

Se o início diferido estiver definido, a abertura do aparelho interrompe a contagem decrescente. Quando fechar novamente a porta, a contagem decrescente continuará a partir do ponto de interrupção.

Interrupção de um programa de lavagem

- Abra a porta da máquina.

- O programa de lavagem pára.

- Feche a porta da máquina.

- O programa de lavagem continua a partir do ponto de interrupção.

Como cancelar um programa de lavagem ou um início diferido

Se um programa de lavagem ou um início diferido ainda não tiver sido iniciado, pode alterar a selecção.

Quando um programa de lavagem ou um início diferido está em funcionamento, não é possível alterar a selecção. É necessário cancelar o programa de lavagem ou o início diferido para efectuar uma nova selecção.

i Quando cancela um início diferido, cancela automaticamente o programa de lavagem seleccionado. Tem de seleccionar novamente o programa de lavagem.

1. Ao mesmo tempo, prima e mantenha premido o botão OK / Iniciar e o botão de funções opcionais.
2. Solte os botões quando o visor apresentar a mensagem CANCELAR? .
3. Prima o botão OK / Iniciar para confirmar e cancelar o programa de lavagem.
4. Certifique-se de que existe detergente no distribuidor de detergente antes de iniciar um novo programa de lavagem.

No fim do programa de lavagem

• O aparelho pára automaticamente.

• Ouvem-se os sinais sonoros.

• Abra a porta do aparelho.

- O visor exibe as mensagens FIM DO PROGRAMA e FAVOR DESLIGAR.

Se o depósito de sal e/ou o distribuidor de abrilhantador estiverem vazios, as mensagens relacionadas surgem no visor.

1. Desligue o aparelho.

2. Para obter melhores resultados de secagem, mantenha a porta entreaberta durante alguns minutos.

Desligamento Automático

A função de Desligamento Automático desliga automaticamente a máquina 10 minutos após o final do programa de lavagem. Isto ajuda a reduzir o consumo de energia.

Retirar a carga

• Deixe a loiça arrefecer antes de a retirar da máquina. A loiça quente danifica-se facilmente.
• Esvazie primeiro o cesto inferior e, de seguida, o superior.
• Pode haver água nos lados e na porta da máquina. O aço inoxidável arrefece mais rapidamente do que os pratos.

Programas de lavagem

Programas de lavagem

Programa	Grau de suji-dade	Tipo de carga	Descrição do programa	SAVE ENERGY 1)
AUTOMÁTICO 2)	Qualquer	Pratos, talheres, tachos e panelas	Pré-lavagemLavagem principal a 45 °C ou 70 °C1 ou 2 enxaguamentos intermédiosEnxaguamento finalSecagem	Sim, com efeito.
30 MINUTOS 3)	Sujidade nor-mal ou ligeira	Pratos e talheres	Lavagem principal a 60 °CEnxaguamento	Sim, sem efeito
70° INTENSIVO	Sujidade inten-sa	Pratos, talheres, tachos e panelas	Pré-lavagemLavagem principal a 70 °C1 enxaguamento inter-médioEnxaguamento finalSecagem	Sim, com efeito.
ECONÓMICO 4)	Sujidade nor-mal	Pratos e talheres	Pré-lavagemLavagem principal a 50 °C1 enxaguamento inter-médioEnxaguamento finalSecagem	Sim, com efeito.
50 MINUTOS	Sujidade ligeira	Pratos e talheres	Lavagem principal a 55 °C1 enxaguamento inter-médioEnxaguamento final	Sim, sem efeito
AQUEC. PRA-TOS	Este programa aquece pratos an-tes da utilização ou retira pó de pratos que já não são usados há muito tempo.		1 enxaguamento quen-te	Sim, sem efeito
45° VIDROS	Sujidade nor-mal ou ligeira	Pratos e copos delicados	Lavagem principal a 45 °C1 enxaguamento inter-médioEnxaguamento finalSecagem	Sim, com efeito.
PRÉ-LAVAGEM	Este programa oferece um enxa-guamento rápido para evitar que os resíduos de comida se colem aos pratos e que saiam maus odores do aparelho.Não utilize detergente com este programa.		1 enxaguamento a frio	Sim, sem efeito

1) Para programas em que a função tem efeito, a poupança de energia é entre 10% e 25%.

2) O aparelho ajusta automaticamente a temperatura e a quantidade da água. Isto depende de o aparelho ter uma carga total ou parcial e do grau de sujidade. A duração e os consumos do programa podem alterar-se.

3) Quando se tem uma carga ligeira, este programa oferece uma solução que permite poupar tempo com resultados de lavagem perfeitos.
4) Programa de teste para os institutos de teste. Consulte o folheto fornecido para obter os dados de teste.

Valores de consumo

Programa 1)	Energia (kWh)	Água (litros)
AUTOMÁTICO	0,9 - 1,7	8 - 15
30 MINUTOS	0,9	9
70° INTENSIVO	1,4 - 1,6	13 - 15
ECONÓMICO	0,9 - 1,0	9 - 11
50 MINUTOS	1,0 - 1,2	10 - 11
AQUEC. PRATOS	0,8	4
45° VIDROS	0,8 - 0,9	11 - 12
PRÉ-LAVAGEM	0,1	4

1) O visor apresenta a duração do programa.

A pressão e a temperatura da água, as variações da corrente eléctrica e a quan-

tidade de pratos podem alterar estes valores.

Manutenção e limpeza

Para retirar e limpar os filtros

Os filtros sujos reduzem os resultados de lavagem. Embora a manutenção exigida seja muito baixa com estes filtros, recomendamos que efectue verificações periódicas e, se necessário, limpe-os.

1. Para retirar o filtro (A), rode-o para a esquerda e retire-o do filtro (B).

A B

1. O filtro (A) tem duas partes. Para desmontar o filtro, separe-as.

1. Limpe as partes debaixo de água corrente.
2. Junte as duas partes do filtro (A) e pressione-as. Certifique-se de que encaixam correctamente uma na outra.
3. Retire o filtro (B).
4. Limpe por completo o filtro (B) debaixo de água corrente.
5. Coloque o filtro (B) na respectiva posição inicial. Certifique-se de que este encaixa correctamente sob as duas guias (C).

1. Coloque o filtro (A) na devida posição no filtro (B) e rode-o para a direita até que fique bloqueado.

Para limpar os braços aspersores

Não retire os braços aspersores.

Se os orifícios dos braços aspersores fica- rem obstruídos, retire a sujidade com um pa- lito.

Limpe as superfícies externas da máquina e do painel de controlo com um pano macio húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões ou solventes (ex.: acetona).

O que fazer se...

A máquina não arranca nem pára durante o funcionamento.

Tente primeiro encontrar uma solução para o problema (consulte a tabela). Se não conseguir, contacte o centro de assistência.

Avaria	Código de avaria	Possível causa	Solução possível
O aparelho não se en-che de água.	Ouve-se um sinal so-noro.O visor apresenta a mensagem ABRIR TORNEIRA .	A torneira da água está fechada.	Abra a torneira da água.
		A pressão da água é demasiado baixa.	Contacte os serviços de abastecimento de água da sua área.
		A torneira da água está obstruída ou com in-crustações de calcário.	Limpe a torneira da água.
		O filtro na mangueira de entrada de água está obstruído.	Limpe o filtro.
		A ligação da mangueira de entrada de água não está correcta.	Certifique-se de que a ligação está correcta.
		A mangueira de entra-da de água está danifi-cada.	Certifique-se de que a mangueira de entrada de água não apresenta quaisquer danos.
O aparelho não escoa a água.	Ouve-se um sinal so-noro.O visor apresenta a mensagem BOMBA BLOQUEADA	O sifão do lava-loiça est-tá bloqueado.	Limpe o sifão do lava-loiça.
		A ligação da mangueira de escoamento de água não está correcta.	Certifique-se de que a ligação está correcta.
		A mangueira de escoamento de água está danificada.	Certifique-se de que a mangueira de escoamento de água não apresenta quaisquer danos.
O dispositivo anti-inun-dação está activado.	Ouve-se um sinal sonoro.O visor apresenta a mensagem SERV.ASSIST.130.		Fecha a torneira de água e contacte o centro de assistência.
O programa não arranca.		A porta do aparelho está aberta. O visor apresenta a mensagem FE-CHAR PORTA.	Fecha a porta correctamente.
		A ficha de alimentação eléctrica não está ligada.	Ligue a ficha de alimentação eléctrica.
		Fusível queimado na caixa de fusíveis do contador.	Substitua o fusível.
		O início diferido está regulado.	Se pretender cancelar o início diferido, consulte "Seleccionar e iniciar um programa de lava-gem".

Após a verificação, ligue o aparelho. O programa continua a partir do ponto de interrupção.

Se a avaria persistir, contacte o centro de assistência.

Se o visor apresentar outros códigos de avaria, contacte o centro de assistência.

Os dados necessários para o centro de assistência encontram-se na placa de características.

Recomendamos que anote os dados aquí:

Modelo (MOD.)

Número do produto (PNC) ....

Número de série (S.N.)

Os resultados de lavagem e de secagem não são satisfatórios

Problema	Possível causa	Solução possível
A loiça não está lavada.	O programa de lavagem seleccionado não era aplicável ao tipo de carga e sujidade.	Certifique-se de que o programa de lavagem é aplicável ao tipo de carga e sujidade.
	Os cestos não foram carregados correctamente. A água não chegou a todas as superfícies.	Carregue os cestos correctamente.
	Os braços aspersores não puderam rodar livremente devido à disposição incorrecta da loiça.	Certifique-se de que os braços aspersores não ficam bloqueados devido a uma disposição incorrecta da loiça.
	Os filtros estão sujos ou não estão montados e instalados correctamente.	Certifique-se de que os filtros estão limpos e correctamente montados e instalados.
	Utilizou uma quantidade insuficiente ou nenhum detergente.	Certifique-se de que a quantidade de detergente é suficiente.
Partículas de calcário na loiça.	O depósito de sal está vazio.	Encha o depósito de sal com sal para máquinas de lavar loiça.
	Ajuste incorrecto do descalcificador de água.	Ajuste o descalcificador de água.
	A tampa do depósito de sal não está bem fechada.	Certifique-se de que a tampa do depósito de sal está bem fechada.
Há riscos, manchas esbranquiçadas ou uma camada azulada nos copos e pratos.	A dosagem de abrilhantador é demasiado elevada.	Diminua a dosagem de abrilhantador.
Manchas de gotas de água secas em copos e pratos.	A dosagem de abrilhantador é demasiado baixa.	Aumente a dose de abrilhantador.
	A causa pode ser o detergente.	Utilize uma marca de detergente diferente.
A loiça está molhada.	Definiu um programa de lava-gem sem fase de secagem ou com uma fase de secagem reduzida.	Deixe a porta aberta durante alguns minutos antes de retirar a loiça.
A loiça está molhada e baça.	O distribuidor de abrilhantador está vazio.	Encha o distribuidor de abrilhantador com abrilhantador.
	A função Multi-pastilhas está activa. (O distribuidor de abrilhantador é desligado automaticamente.)	Active o distribuidor de abrilhantador. Consulte "Como activar o distribuidor de abrilhantador".

- Aceda ao menu opções e active o distribuidor de abrilhantador. Consulte "Painel de comandos".

Dados técnicos

Dimensões	Largura	596 mm
	Altura	818 - 898 mm
	Profundidade	550 mm
Pressão do fornecimento de água	Mínima	0,5 bar (0,05 MPa)
	Máxima	8 bar (0,8 MPa)
Fornecimento de água 1)	Água fria ou água quente	máximo 60 °C
Capacidade	Regulações de lugar	12

1) Ligue a mangueira de entrada de água a uma torneira de água com uma rosca de 3/4".

A placa de características situada na parte interior da porta da máquina apresenta os dados sobre a ligação eléctrica.

Se a água quente for proveniente de fontes alternativas de energia (por exemplo, painéis solares ou fotovoltaicos e eólicas), utilize um fornecimento

de água quente para diminuir o consumo de energia.

Preocupações ambientais

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto. Recicle os materiais que apresentem o símbolo. Coloque a embalagem nos contentores aplicáveis para reciclagem.

Para comprar acessórios e consumíveis na nossa loja web, por favor, visite: www.electrolux.pt
