Producttype	Inbouw vaatwasser
Merk	AEG-ELECTROLUX
Model	ESL68070R
Breedte	596 mm
Hoogte	818 - 898 mm
Diepte	550 mm
Capaciteit	12 couverts
Waterdruk	0,5 - 8 bar
Voeding	220-240 V, 50 Hz
Wasprogramma's	Automatisch, 30 min, 70° Intensief, Economisch, 50 min, Serveerwarm, 45° Glas, Voorwas
Speciale functies	Uitgestelde start (1-24u), Save Energy, Multitab, Digitaal optisch signaal
Waterhardheid instelling	Handmatig en elektronisch (10 niveaus)
Energieverbruik (Automatische cyclus)	0,9 - 1,7 kWh
Waterverbruik (Automatische cyclus)	8 - 15 liter
Wateraansluiting	Koud of warm water (max 60 °C)
Veiligheid	Kinderslot, veiligheidsklep op watertoevoerslang
Binnenverlichting	LED klasse 2
Onderhoud	Regelmatig reinigen van filters en sproeiarmen
Reserveonderdelen	Beschikbaar op www.electrolux.be

Veelgestelde vragen - ESL68070R AEG-ELECTROLUX

Hoe stel ik de waterontharder in?

Ga naar het menu Opties > INSTELLINGEN > WATERHARDHEID. Stel elektronisch in volgens de hardheid van uw water (zie tabel in de handleiding). Stel ook handmatig de hardheidskiezer in op 1 of 2.

Hoe gebruik ik de Multitab (Alles-in-1) functie?

Activeer de MULTITAB-functie in het menu Opties voordat u een programma start. Gebruik multifunctionele tabletten (3 in 1, 4 in 1...). De functie schakelt de spoelglans- en zoutdispenser uit. Om uit te schakelen, volgt u dezelfde procedure.

Wat te doen als de vaatwasser niet leegpompt?

Controleer of de gootsteenkraan niet verstopt is, of de afvoerslang niet beschadigd of verkeerd geïnstalleerd is. Als de code POMP GEBLOKKEERD verschijnt, reinig dan het filter en controleer de pomp. Neem contact op met de klantenservice indien nodig.

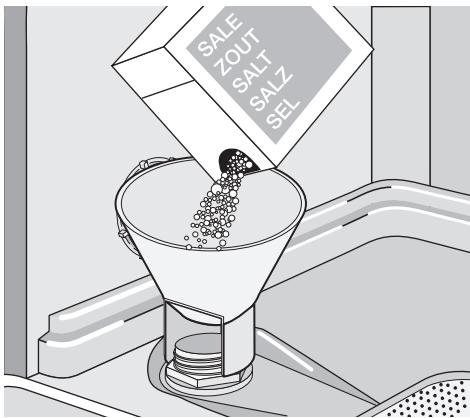

Hoe vul ik het regeneratiezoutreservoir?

Draai de dop van het reservoir los (onderaan de kuip). Giet voor het eerste gebruik 1 liter water, voeg dan het speciale vaatwasserzout toe met behulp van de trechter. Veeg gemorst zout weg, draai de dop er weer op. Het lampje ZOUT TOEVOEGEN dooft na enkele uren.

Welke programma's zijn beschikbaar?

Acht programma's: Automatisch, 30 MINUTEN, 70° INTENSIEF, ECONOMISCH, 50 MINUTEN, SERVEERWARM, 45° GLAS, VOORWAS. Elk programma heeft een geschikte vervuilingsgraad en beladingstype.

Hoe stel ik de dosering van het spoelglansmiddel in?

Draai de spoelglansmiddelkiezer (onder het deksel van de dispenser) tussen stand 1 (minimum) en 4 (maximum). De fabrieksinstelling is 3. Pas aan op basis van sporen (witte vlekken = te veel, opgedroogde druppels = te weinig).

Wat betekent het digitale optische signaal op de vloer?

Een lichtstraal projecteert de resterende programmaduur of de aftelling van de uitgestelde start. Het kan van kleur veranderen (9 instelbare kleuren in het menu). Het gaat 10 minuten na het einde van het programma uit als de automatische uitschakeling is geactiveerd.

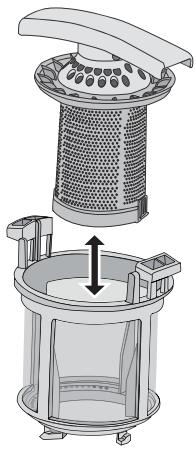

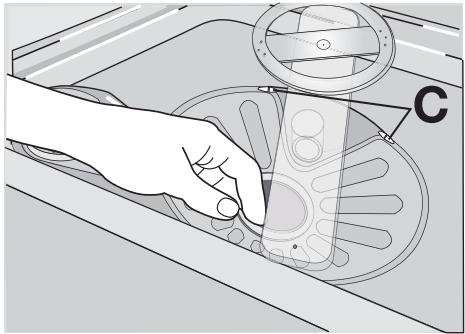

Hoe reinig ik de filters?

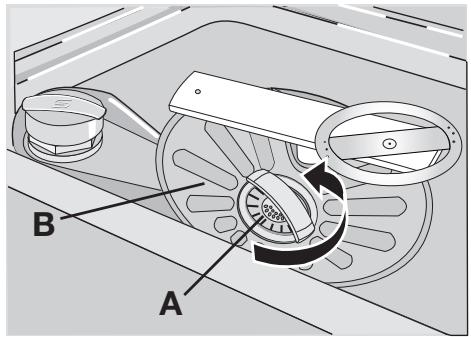

Verwijder filter A door tegen de klok in te draaien, scheid vervolgens de twee delen. Verwijder filter B. Reinig alle onderdelen onder stromend water. Monteer door A in elkaar te zetten, plaats B terug en vergrendel A door met de klok mee te draaien.

Waarom blijft het serviesgoed nat na de cyclus?

Dit kan komen door een programma zonder droging of met korte droging, een tekort aan spoelglansmiddel, of onvoldoende dosering. Gebruik de Save Energy-functie met verminderde droging. Open de deur aan het einde van de cyclus om het drogen te verbeteren.

Hoe activeer of deactiveer ik de spoelglansmiddeldoseerder?

Ga naar het menu Opties > INSTELLINGEN > SPOELGLANSMIDDEL. U kunt het activeren of deactiveren. Deze optie is handig als u multifunctionele tabletten gebruikt, omdat de Multitab-functie de dispenser automatisch uitschakelt.

GEBRUIKSAANWIJZING ESL68070R AEG-ELECTROLUX

Ga voor meer van onze ideeën naar www.electrolux.com

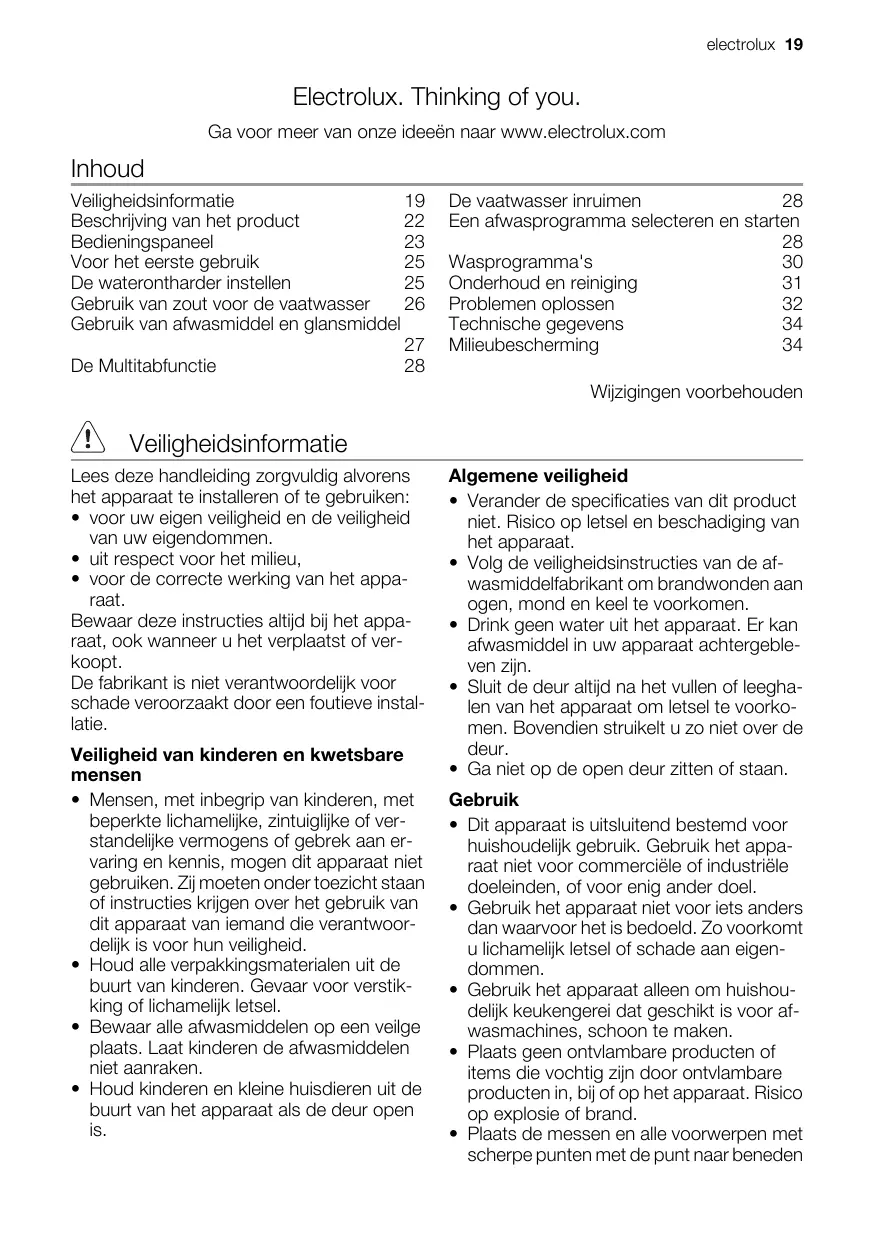

Inhoud

Veiligheidsinformatie	19
Beschrijving van het product	22
Bedieningspaneel	23
Voor het eerste gebruik	25
De waterontharder instellen	25
Gebruik van zout voor de vaatwasser	26
Gebruik van afwasmiddel en glansmiddel	27
De Multitabfunctie	28

De vaatwasser inruimen	28
Een afwasprogramma selecteren en starten
	28
Wasprogramma's	30
Onderhoud en reiniging	31
Problemen oplossen	32
Technische gegevens	34
Milieubescherming	34

Wijzigingen voorbehouden

Veiligheidsinformatie

Lees deze handleiding zorgvuldig alvorens het apparaat te installeren of te gebruiken:

• voor uw eigen veiligheid en de veiligheid van uw eigendommen.
• uit respect voor het milieu,
• voor de correcte werking van het apparaat.

Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verplaatst of verkoopt.

De fabrikant is niet verantwoordelijk voor schade veroorzaakt door een foutieve installatie.

Veiligheid van kinderen en kwetsbare mensen

• Mensen, met inbegrip van kinderen, met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstikking of lichamelijk letsel.
• Bewaar alle afwasmiddelen op een veilge plaats. Laat kinderen de afwasmiddelen niet aanraken.
• Houd kinderen en kleine huisdieren uit de buurt van het apparaat als de deur open is.

Algemene veiligheid

• Verander de specificaties van dit product niet. Risico op letsel en beschadiging van het apparaat.
• Volg de veiligheidsinstructies van de af-wasmiddelfabrikant om brandwonden aan ogen, mond en keel te voorkomen.
• Drink geen water uit het apparaat. Er kan afwasmiddel in uw apparaat achtergebleven zijn.
• Sluit de deur altijd na het vullen of leeghalen van het apparaat om letsel te voorkomen. Bovendien struikelt u zo niet over de deur.
• Ga niet op de open deur zitten of staan.

Gebruik

• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik. Gebruik het apparaat niet voor commerciële of industriële doeleinden, of voor enig ander doel.
• Gebruik het apparaat niet voor iets anders dan waarvoor het is bedoeld. Zo voorkomt u lichamelijk letsel of schade aan eigendommen.
• Gebruik het apparaat alleen om huishoudelijk keukengerei dat geschikt is voor afwasmachines, schoon te maken.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat. Risico op explosie of brand.
• Plaats de messen en alle voorwerpen met scherpe punten met de punt naar beneden

in de bestekmand. Als dat niet past, leg ze dan horizontaal op het bovenrek of in het messenrek. (Niet alle modellen hebben een messenrek).

• Gebruik alleen gespecificeerde producten voor afwasmachines (afwasmiddel, zout, glansspoelmiddel).
• Zout dat niet gespecificeerd is voor afwasmachines, veroorzaakt schade aan de waterontharder.
• Vul het apparaat met zout voordat u een afwasprogramma start. Zoutkorrels en zout water kunnen roest veroorzaken of kunnen een gat maken in de bodem van het apparaat.
• Vul het glansmiddeldoseerbakje nooit met andere middelen dan glansspoelmiddel (bijv. afwasmachinereinigingsmiddel, vloeibaar afwasmiddel). Dit kan het apparaat beschadigen.
• Zorg er voor dat de sproeiarmen vrij kunnen ronddraaien voordat u een afwasprogramma start.
• Als u de deur opent als het apparaat in werking is, kan er hete stoom ontsnappen. Hierdoor ontstaat een risico op brandwon-den.
• Neem geen serviesgoed uit het apparaat voordat het afwasprogramma is afgelopen.

Onderhoud en reiniging

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhouds-handelingen verricht.
• Gebruik geen ontvlambare producten of producten die corrosie kunnen veroorza-ken.
• Gebruik het apparaat niet zonder filters. Zorg dat de filters op de juiste wijze worden geïnstalleerd. Een onjuiste installatie levert onbevredigende wasresultaten en schade aan het apparaat op.
• Gebruik geen waterstralen of stoom om het apparaat te reinigen. Gevaar voor elektrocutie en schade aan het apparaat.

Montage

• Controleer of het apparaat niet beschadigd is tijdens het transport. Sluit een beschadigd apparaat niet aan. Neem indien nodig contact op met de leverancier.

• Verwijder de verpakking vóór het eerste gebruik.

• Alleen een gekwalificeerd persoon dient de elektrische en loodgieterswerkzaamheden, de montage en het onderhoud van het apparaat te verrichten. Dit om lichamelijk letsel of schade te voorkomen.

• Zorg er voor dat de stekker uit het stopcontact is gehaald tijdens de installatie.
• Boor niet in de zijkanten van het apparaat om schade aan de hydraulische en elektrische onderdelen te voorkomen.

• Belangrijk! Volg de instructies op de bijgesloten sjabloon voor:

• Installatie van het apparaat.

• Het monteren van de meubeldeur.
• Het aansluiten van de watertoevoer en - afvoer.

- Zorg dat het apparaat onder en naast een veilige structuur wordt geïnstalleerd.

Voorzorgsmaatregelen bij vorst

• Installeer het apparaat niet op een plek waar de temperatuur onder de 0°C komt.
• De fabrikant is niet aansprakelijk voor enige schade door bevriezing.

Aansluiting aan de waterleiding

• Gebruik nieuwe slangen om het apparaat aan te sluiten op de watertoevoer. Gebruikt geen gebruikte slangen.
• Sluit het apparaat niet op nieuwe leidingen aan of op leidingen die lang niet zijn gebruikt. Laat het water enkele minuten stromen en sluit dan de toevoerslang pas aan.
• Zorg ervoor dat de waterslangen niet knakken of beschadigd raken bij installatie van het apparaat.
• Zorg er voor dat de waterkoppelingen stevig vast zitten om waterlekkage te voorkomen.
• Let er bij het eerste gebruik op dat de watertoevoerslangen niet lek zijn.
• De watertoevoerslang heeft een dubbele wand en bevat een hoofdkabel aan de binnenkant en een veiligheidsklep. De watertoevoerslang staat alleen onder druk als het water stroomt. Als er een lek in de watertoevoerslang is, onderbreekt de veiligheidsklep het stromende water.

- Wees voorzichtig als u de watertoevoerslang aansluit:

• Laat de watertoevoerslang of de veiligheidsklep niet in het water komen.
• Als de watertoevoerslang of de veiligheidsklep beschadigd is, haal dan on-

middellijk de stekker uit het stopcontact.

- Laat alleen de service-afdeling de watertoevoerslang met de veiligheids-klep repareren.

⚠ Waarschuwing! Gevaarlijke spanning.

Elektrische aansluiting

• Dit apparaat moet geaard worden.
• Zorg er voor dat het voltage en de frequentie op het typeplaatje overeenkomen met de stroomtoevoer in uw huis.
• Gebruik altijd een correct geïnstalleerd schokvrij stopcontact.
• Gebruik geen meerwegsstekkers, -aan-sluitingen en verlengkabels. Er kan brand ontstaan.
• Vervang of verander de hoofdkabels niet zelf. Neem contact op met de service-afdeling.
• Zorg ervoor dat de stroomsnoeren en kabel niet knakken of beschadigd raken achter het apparaat.
• Zorg ervoor dat de stekker toegankelijk is na de installatie.
• Trek niet aan het snoer om het apparaat los te koppelen van de netvoeding. Trek altijd aan de stekker.

Binnenverlichting

Dit apparaat is voorzien van een binnenver- lichting die aan- en uitgaat met het openen en sluiten van de deur.

⚠ Waarschuwing! Zichtbare LED-straling, niet rechtstreeks in de straal kijken.

Uitstoot golflengte: 450 nm Maximaal vermogen: 548 μW

Neem contact op met het service-centrum om de binnenverlichting te vervangen. Trek de stroomstekker uit het stopcontact voor u de binnenverlichting vervangt.

Service-afdeling

• Alleen een bevoegd servicemonteur mag dit apparaat repareren. Neem contact op met de service-afdeling.
• Gebruik alleen originele reserveonderde- len.

Afvalverwerking van het apparaat

• Om lichamelijk letsel of schade te voorkomen:
• Trek de stekker uit het stopcontact.
• Snijd het netsnoer door en gooi het weg.
• Verwijder de deurvergrendeling. Dit voorkomt dat kinderen of kleine huisdieren in het apparaat opgesloten raken. Er bestaat gevaar voor verstikking.

⚠ Waarschuwing! Het afwasmiddel is gevaarlijk en kan corrosie veroorzaken!

• Neem bij ongelukken met deze middelen onmiddellijk contact op met uw regionale gifcentrum en uw huisarts.
• Neem als deze middelen in uw mond komen onmiddellijk contact op met uw regionale gifcentrum en uw huis-arts.
• Neem als deze middelen in uw ogen komen onmiddellijk contact op met uw huisarts en houd uw ogen nat met water.
• Berg alle wasmiddelen op een veilige plaats, buiten het bereik van kinderen, op.
• Laat de deur van het apparaat niet open staan als er afwasmiddel in het afwasmiddelbakje zit.
• Vul het afwasmiddelbakje alleen voordat u een wasprogramma start.

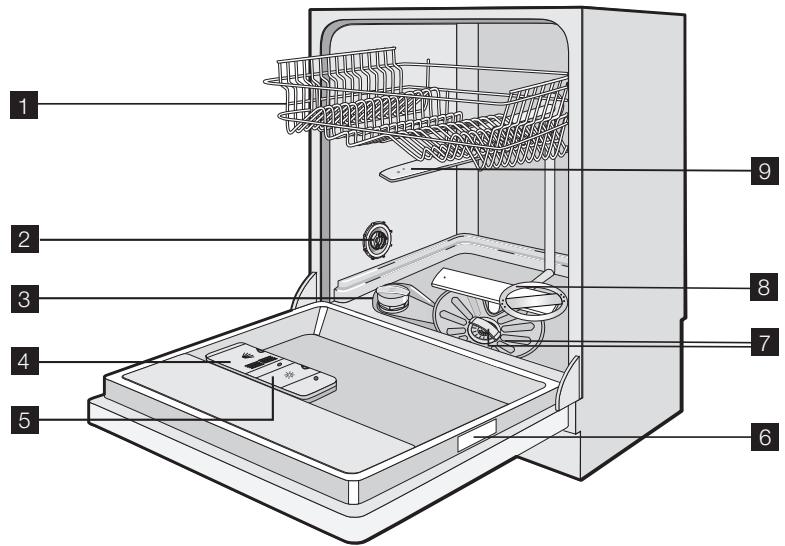

Beschrijving van het product

1 Bovenrek

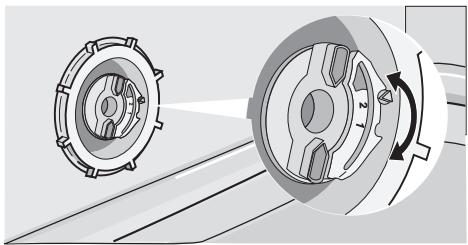

2 Aanpassen van de instelling van de waterhardheid
3 Zoutreservoir
4 Afwasmiddeldoseerbakje
5 Glansmiddeldoseerbakje
6 Typeplaatje
7 Filters
8 Onderste sproeiarm
9 Bovenste sproeiarm

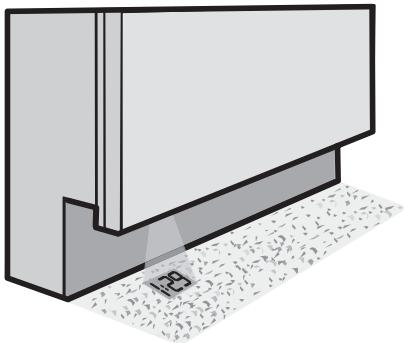

TimeBeam

Met TimeBeam weet u altijd wat de reste- rende tijd is van het wasprogramma en wat de status is van de starttijdkeuze.

Een gekleurde lichtstraal projecteert op de keukenvloer de resterende tijd voor het einde van het wasprogramma of het aftellen van de starttijdkeuze.

Voor perfecte zichtbaarheid kunt u de kleur van de TimeBeam veranderen voor het juiste contrast met uw keukenvloer. Er zijn 9 verschillende kleuren beschikbaar. Zie het 'Bedieningspaneel' om de kleur in te stellen.

Als het apparaat hoog is ingebouwd en voorzien is van een meubeldeur die gelijk loopt met de keukenvloer, dan kunt u de TimeBeam niet zien.

De resterende tijd van het wasprogramma

• TimeBeam projecteert de duur van het was-programma.
• De tijd loopt terug in stappen van 1 minuut.
• Als het wasprogramma is afgelopen, wordt een nul op de keukenvloer getoond.

- De TimeBeam gaat automatisch uit 10 minu- ten na het eind van het wasprogramma als het apparaat de functie Auto Off heeft. Zie 'Een wasprogramma selecteren en starten'.

De starttijdkeuze

- TimeBeam projecteert het aftellen van de starttijdkeuze met stappen van 1 uur (24u, 23u, etc).

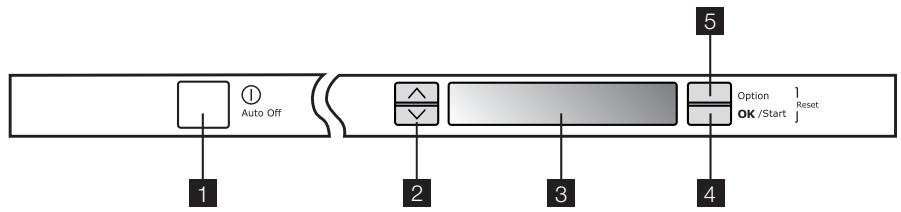

Bedieningspaneel

1 Auto Off 2 3 4 5 Option OK /Start Reset

1 Aan-/uit-toets
2 Bladertoetsen
3 Display
4 Toets OK/Start
5 Optietoets

De berichten op het display en geluidssignalen helpen u bij de bediening van het apparaat.

Bladertoetsen

Met deze toetsen kunt u:

• een wasprogramma selecteren in het wasprogrammamenu,
• opties selecteren in het optiemenu.

Toets OK/Start

Gebruik deze toets om:

• een optie te bevestigen of te bewaren,
• een wasprogramma te starten.

Optietoets

Gebruik deze toets om opties te selecteren.

Een optie selecteren:

1. Schakel het apparaat in.
2. Druk op de optietoets: op het display wordt een menu met beschikbare opties weergegeven.
3. Druk op één van de bladertoetsen om het menu te doorlopen en selecteer de be-nodigde optie.
4. Druk op de toets OK/Start om te bevestigen of om naar het submenu te gaan.
5. Druk op één van de bladertoetsen om de instelling in het submenu te selecteren.
6. Druk op de toets OK/Start ter bevestiging.
7. Druk op de optietoets om het menu te verlaten.

Optiemenu

Menu	Submenu	Beschrijving van de optie
STARTTIJD-KEUZE		Met deze functie kunt u de start van het wasprogramma uitstellen met een interval tussen 1 en 24 uur. Het aftellen van de starttijdkeuze verloopt in stappen van 1 uur (24, 23, 22, etc.). In het laatste uur verloopt het af-tellen in stappen van 1 minuut (59, 58, 57, etc.).
SAVE ENERGY	AANUIT	Met deze functie wordt de temperatuur in de droogfase verlaagd. Dit leidt tot een verlaging van het energieverbruik van 10 tot 25%.De borden kunnen nog nat zijn aan het einde van het programma. Wij bevelen aan de deur van het apparaat te openen en deze op een kier te laten om te borden te latentrogen.Deze functie is voor alle wasprogramma's beschikbaar maar heeft op sommige programma's geen effect. Zie 'Wasprogramma's'.
MULTITAB	AANUIT	De multitabfunctie is voor gecombineerde afwasmiddeltabletten. Zie 'Multitabfunctie'.
INSTELLINGEN	TAAL NEDERLANDS	U kunt de taal instellen van de berichten in het display.Er zijn verschillende talen beschikbaar.
	WATERHARDHEID	U kunt het niveau van de waterontharder instellen. Zie 'De waterontharder instellen'.Er zijn 10 niveaus beschikbaar.
	GLANSMIDDEL	U kunt de glansmiddeldosering in- of uitschakelen.Fabrieksinstelling: uit.
	SIGNAALVOLUME	U kunt het volume van de geluidssignalen aanpassen.Er zijn 5 niveaus beschikbaar.Niveau 0 = geluid uit.
	KLEUR	U kunt de kleur van de TimeBeam selecteren voor het juiste contrast met de keukenvloer.Van niveau 1 tot 9 kunt u een andere kleur instellen.Niveau 0 = TimeBeam uit.Fabrieksinstelling: niveau 1
	HELDERHEID	U kunt de helderheid van het display verhogen of verlagen.Er zijn 10 niveaus beschikbaar.Fabrieksinstelling: niveau 10.

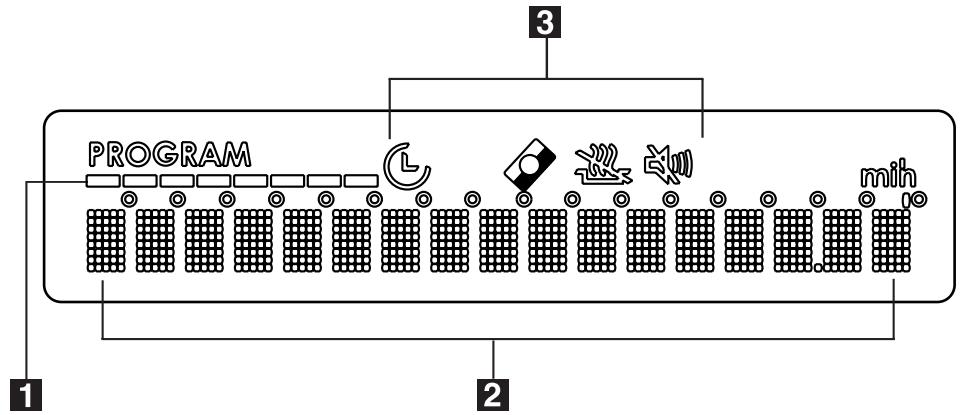

Display

PROGRAM L min 1 2 3

1 De kleine balkjes geven de voortgang van het wasprogramma aan.
2 Berichten: wasprogramma's, functies en gerelateerde programafases worden in dit deel van het display getoond.
3 Symbolen

Symbolen
	STARTTIJDKEUZE - gaat aan als de uitgestelde start is ingesteld en terwijl het aftellen bezig is.
	MULTITAB - gaat aan als de functie is ingesteld.
	SAVE ENERGY - gaat aan als de functie is ingesteld.
	SIGNAALVOLUME - gaat aan als de geluidssignalen uitgeschakeld zijn (niveau 0).

Voor het eerste gebruik

Eerste keer inschakelen - displaytaal instellen

1. Schakel het apparaat in.
2. Op het display verschijnt LANGUAGE ENGLISH en het woord ENGLISH knippert, u kunt de taal bevestigen of wijzigen.
3. Druk op de toets OK/Start ter bevestiging.
4. Druk op één van de bladertoetsen om een andere taal te selecteren en druk op de knop OK/Start ter bevestiging.
5. Druk op de optietoets om het menu te verlaten.

Zie de volgende instructies voor elke stap van de procedure:

1. Controleer of het niveau van de water-ontharder juist is voor de waterhardheid

in uw omgeving. Stel, indien nodig, de waterontharder in.

1. Vul het zoutreservoir met zout voor af-wasmachines.
2. Vul het glansmiddeldoseerbakje met glansmiddel.
3. Plaats bestek en serviesgoed in de af-wasmachine.
4. Stel het juiste programma in voor het type lading en de mate van vervuiling.
5. Vul het afwasmiddeldoseerbakje met de juiste hoeveelheid afwasmiddel.
6. Start het wasprogramma.

Als u gecombineerde afwasmiddelta- tabletten gebruikt ('3 in 1', '4 in 1', '5 in 1', enz.), ga dan naar de 'Multitabfunctie'.

De waterontharder instellen

De waterontharder verwijdert mineralen en zouten van de watertoevoer. Mineralen en zouten kunnen een negatieve invloed hebben op de werking van het apparaat.

Gelijkwaardige eenheden meten de water-hardheid:

- Duitse graden (dH°)

• Franse graden (°TH)
• mmol/l (millimol per liter - een internationale eenheid voor de hardheid van water).
• Clarke-graden.

Stel de waterontharder af op de waterhardheid in uw omgeving. Neem, indien nodig, contact op met het lokale waterschap.

1) Fabrieksinstelling.
2) Geen zout nodig.

Waterhardheid				Instelling waterhardheid
°dH	°TH	mmol/l	Clarke	handmatig	elektronisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	21)	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	21)	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	21)	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	21)	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	21)	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	21)	51)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	12)	12)

i U moet de waterontharder handmatig en elektronisch instellen.

Handmatig instellen

Zet de schijf voor de waterhardheid in stand 1 of 2 (zie tabel).

1. Ga naar de menuopties.

2. Ga naar INSTELLINGEN.

3. Druk op de toets OK/Start ter bevestiging.
4. Ga naar WATERHARDHEID.
5. Druk op de toets OK/Start ter bevestiging.
6. Gebruik de bladertoetsen om het niveau van de waterontharder in te stellen. Zie het schema voor het juiste niveau.
7. Druk op de toets OK/Start ter bevestiging.
8. Druk op de optietoets om het menu te verlaten.

Wanneer u de waterontharder elektronisch instelt op niveau 1, blijft de meding voor de zoutcontrole uit.

Gebruik van zout voor de vaatwasser

Volg deze stappen om het zoutreservoir te vullen:

1. Draai de dop linksom om het zoutreservoir te openen.
2. Vul het zoutreservoir met 1 liter water (alleen bij het eerste gebruik).
3. Gebruik de trechter om het zoutreservoir te vullen met zout.
4. Verwijder het zout rond de opening van het zoutreservoir.
5. Draai de dop rechtsom om het zoutreservoir te sluiten.
   Het is normaal dat water uit het zoutreservoir stroomt wanneer u dit vult met zout.

SALE ZOUT SALT SALZ SEL

Het display laat een bericht zien als het zoutreservoir leeg is: ZOUT BIJVULLEN

Het bericht wordt niet getoond als het wasprogramma bezig is.

Het bericht blijft enkele uren op het display staan, nadat u het reservoir heeft gevuld. Dit

heeft geen ongewenst effect op de werking van het apparaat.

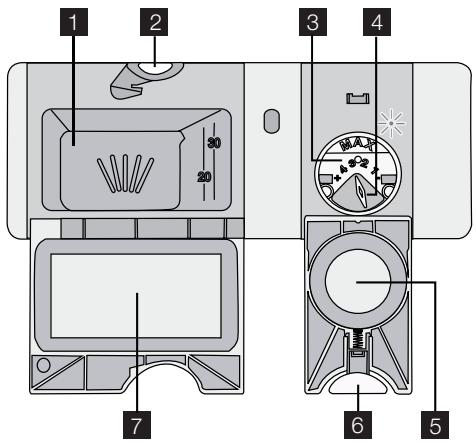

Gebruik van afwasmiddel en glansmiddel

1 2 3 4 7 6 5

Gebruik van afwasmiddel

Gebruik niet meer dan de juiste hoeveelheid afwasmiddel om het milieu te beschermen.

Volg het advies van de afwasmiddelfabrikant op de verpakking.

Volg deze stappen om het afwasmiddelbakje te vullen:

1. Druk op de vrijgaveknop 2 om het deksel te openen 7 van het afwasmiddelbakje.

2. Doe het afwasmiddeltablet in het afwasmiddeldoseerbakje 1.

3. Plaats een kleine hoeveelheid van het afwasmiddel in de binnenkant van de deur van het apparaat als het afwasprogramma een voorwasfase heeft.

4. Als u afwasmiddeltabletten gebruikt, plaatst u deze in het afwasmiddelbakje. 1.

5. Sluit het afwasmiddelbakje. Druk op het deksel totdat het op zijn plaats klikt.

Verschillende merken afwasmiddel hebben een ander oplostraject. Sommige

afwasmiddeltabletten geven niet het beste reinigingsresultaat tijdens korte afwasprogramma's. Gebruik lange afwasprogramma's als u afwasmiddeltabletten gebruikt om het afwasmiddel volledig te verwijderen.

Gebruik van glansmiddel

Met glansmiddel wordt het serviesgoed zonder vlekken of strepen gedroogd. Het glansmiddeldoseerbakje voegt automatisch glansmiddel toe tijdens de laatste keer spoelen.

Voer deze stappen uit om het glansmiddeldoseerbakje bij te vullen:

1. Druk op de vrijgaveknop 6 om het deksel te openen 5 van het spoelmiddeldoseerbakje.

2. Vul het glansmiddeldoseerbakje 3 met glansspoelmiddel. De markering 'max' toont het maximale niveau.

3. Verwijder gemorst glansmiddel met een absorberend doekje om te voorkomen dat er te veel schuim ontstaat tijdens het afwassen.

4. Sluit het glansmiddeldoseerbakje. Druk op het deksel totdat het op zijn plaats klikt.

i Op het display verschijnt een bericht wanneer het glansmiddeldoseerbakje leeg is. GLANSM. BIJVULLEN. Het bericht wordt niet getoond als het wasprogramma bezig is.

Stel de glansmiddeldosering in

Fabrieksinstelling: stand 3.

U kunt de dosering van het glansmiddel instellen tussen stand 1 (laagste dosering) en stand 4 (hoogste dosering).

Draai de glansmiddelknop 4 om de dosering te vergroten of te verkleinen.

De Multitabfunctie

De multitabfunctie is voor gecombineerde af- wasmiddeltabletten.

Deze tabletten bevatten middelen zoals af-wasmiddel, glansmiddel en vaatwaszout.

Sommige soorten tabletten kunnen andere hulpmiddelen bevatten.

Controleer of deze producten geschikt zijn voor uw waterhardheid. Zie de instructies van de fabrikant.

Als u de multitabfunctie heeft ingesteld, blijft deze ingeschakeld totdat u hem uitschakelt.

De multitabfunctie stopt de stroom glans-middel en zout.

De multitabfunctie schakelt de meldingen uit over het zout en het glansmiddel.

De programmaduur kan toenemen als u de multitabfunctie gebruikt.

Schakel de multitabfunctie voor het begin van een wasprogramma in.

U kunt de multitabfunctie niet inschakelen wanneer het programma loopt.

Om de multitabfunctie in te schakelen

- Ga naar het optionele functiemenu en activeer de functie multitab. Zie 'Bedieningspaneel'.

Om de multitabfunctie uit te schakelen en afwasmiddel, glansmiddel en zout apart te gebruiken:

1. Ga naar het optionele functiemenu en deactiveer de functie multitab. Zie 'Bedieningspaneel'.
2. Vul het zoutreservoir en het glansmiddeldoseerbakje.
3. Stel de instelling van de waterontharder op het hoogste niveau in.
4. Draai een wasprogramma zonder serviesgoed.
5. Stel de waterontharder af op de water-hardheid in uw omgeving.
6. Stel de glansmiddeldosering in.

De vaatwasser inruimen

Raadpleeg de brochure 'Voorbeelden van RealLife-belading'.

Adviezen

Gebruik het apparaat niet om voorwerpen die water kunnen opnemen (bijv.sponzen, huishouddoekjes) te reinigen.

- Volg deze stappen voordat u serviesgoed en bestek laadt:

- Verwijder alle voedselresten.

- Laat aangebakken voedselresten eerst inweken.

- Volg deze stappen voordat u serviesgoed en bestek laadt:

- Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening naar beneden.

- Zorg ervoor dat het water niet in het reservoir of een diepe pan kan verzamelen.

• Zorg ervoor dat serviesgoed en bestek niet in elkaar liggen.
• Zorg ervoor dat glazen andere glazen niet aanraken.
• Leg kleine voorwerpen in de bestekmand.
• Meng lepels met ander bestek om te voorkomen dat zij aan elkaar kleven.
• Plaats voorwerpen zo dat water alle oppervlakken kan bereiken.

- Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden.

- Leg lichte voorwerpen in het bovenrek. Zorg ervoor dat de voorwerpen niet verschuiven.

Een afwasprogramma selecteren en starten

1. Schakel het apparaat in.
2. Selecteer indien nodig de opties. Zie 'Bedieningspaneel'.
3. Selecteer een wasprogramma. Zie 'Was-programma's'.
4. Druk op OK/Start-knop.

- Als het zout en/of het glansmiddel op zijn, worden de bijbehorende berichten in het display getoond. In dit geval start het wasprogramma niet als u de deur sluit. Druk weer op de OK/Start-knop.

1. Sluit de deur. Het wasprogramma of het aftellen van de uitgestelde start begint automatisch.

- Zodra het aftellen van de uitgestelde start voltooid is, wordt het wasprogramma automatisch gestart.

i Vul het zoutreservoir en/of het glansmiddeldoseerbakje als de machine leeg is en voordat u een wasprogramma start.
Als de uitgestelde start is ingesteld, dan wordt het aftellen onderbroken als het apparaat wordt geopend. Als u de deur weer sluit, gaat het aftellen verder vanaf het punt van onderbreking.

Het afwasprogramma onderbreken

• Open de deur van het apparaat.
• Het afwasprogramma stopt.
• Sluit de deur van het apparaat.
• Het afwasprogramma gaat verder vanaf het punt waar het werd onderbroken.

Het annuleren van een wasprogramma of een uitgestelde start

Indien een wasprogramma of een uitgestelde start nog niet is begonnen, kunt u de selectie veranderen.
Indien een wasprogramma of een uitgestelde start is begonnen, kunt u de selectie niet veranderen. Het wasprogramma of de uitgestelde start moet worden geannuleerd om een nieuwe selectie te maken.
Als u de uitgestelde start annuleert, wordt het geselecteerde wasprogramma automatisch geannuleerd. U moet het wasprogramma dan opnieuw instellen.
1. Houd gelijktijdig de knop OK/Start en de optionele functietoets ingedrukt.

1. Laat de toetsen los als het display de melding toont ANNULEREN? .

2. Druk op de toets OK/Start om het wasprogramma te bevestigen en te annuleren.

3. Controleer of er afwasmiddel in het afwasmiddelbakje aanwezig is voordat u een nieuw wasprogramma start.

Aan het einde van het wasprogramma

• Het apparaat stopt automatisch.

• De geluidssignalen weerklinken.

• Open de deur van het apparaat.

- Het display toont de berichten PROGRAMMA-EINDE en AUB UITSCHAKELEN.

Als het zout en/of het glansmiddel op zijn, worden de bijbehorende berichten in het display getoond.

1. Schakel het apparaat uit.
2. Laat de deur een paar minuten op een kier staan, voor betere droogresultaten.

Auto Off

De functie Auto Off schakelt het apparaat 10 minuten na afloop van het wasprogramma automatisch uit.

Dit helps om het energieverbruik te beperken.

Het apparaat uitruimen

• Laat de borden afkoelen voordat u deze uit het apparaat neemt. Hete borden zijn gevoelig voor beschadigingen.
• Ruim eerst het onderrek en dan het bovenrek uit.
• Er kan water liggen aan de zijkanten en op de deur van het apparaat. Roestvrij staal koelt sneller af dan borden.

Wasprogramma's

Wasprogramma's

Programma	Mate van ver-vuiling	Soort servies-goed	Beschrijving pro-gramma	SAVE ENERGY 1)
AUTOMATIC 2)	Alles	Serviesgoed, be-stek en pannen	VoorwasHoofdwas 45°C of 70°C1 of 2 middelste spoel-gangenLaatste spoelgangDrogen	Ja, met effect.
30 MINUTEN 3)	Normaal of lichtbevuild	Serviesgoed en bestek	Hoofdwas 60°CSpoelgang	Ja, met effect.
70° INTENSIEF	Sterk vervuild	Serviesgoed, be-stek en pannen	VoorwasHoofdwas 70°C1 middelste spoelgangLaatste spoelgangDrogen	Ja, met effect.
ECO 4)	Normaal be-vuild	Serviesgoed en bestek	VoorwasHoofdwas 50°C1 middelste spoelgangLaatste spoelgangDrogen	Ja, met effect.
50 MINUTEN	Licht vervuild	Serviesgoed en bestek	Hoofdwas 55°C1 middelste spoelgangLaatste spoelgang	Ja, met effect.
BORDEN WAR-MEN	Dit programma verwarmt de bor-den voor gebruik of verwijdert stof van borden die lang niet zijn ge-bruikt.		1 hete spoelgang	Ja, met effect.
45° GLAS	Normaal of lichtbevuild	Teer serviesgoeden glaswerk	Hoofdwas 45°C1 middelste spoelgangLaatste spoelgangDrogen	Ja, met effect.
VOORSPOE-LEN	Met dit programma wordt het ser-viesgoed snel afgespoeld om te voorkomen dat voedselresten kun-nen aankoeken en er een vieze lucht uit het apparaat komt.U hoeft voor dit programma geen afwasmiddel te gebruiken.		1 koude spoelgang	Ja, met effect.

1) Voor programma's waarbij deze functie effect heeft, ligt de energiebesparing tussen 10% en 25%.

2) Het apparaat past automatisch de temperatuur en de hoeveelheid van het water aan. Dit hangt af van of het apparaat volledig is gevuld of niet en van de mate van vervuiling. De programmaduur en de verbruikswaarden kunnen variëren.

3) Dit programma biedt een tijdsbesparende oplossing met perfecte afwasresultaten voor een kleine vaat.

4) Testprogramma voor testinstituten. Raadpleeg de apart bijgeleverde documentatie voor testgegevens.

1) Op het display verschijnt de programmaduur.
i De druk en temperatuur van het water, de variaties in stroomtoevoer en de hoe-
Verbruiksgegevens

Programma 1)	Energie (kWh)	Water (liter)
AUTOMATIC	0,9 - 1,7	8 - 15
30 MINUTEN	0,9	9
70° INTENSIEF	1,4 - 1,6	13 - 15
ECO	0,9 - 1,0	9 - 11
50 MINUTEN	1,0 - 1,2	10 - 11
BORDEN WARMEN	0,8	4
45° GLAS	0,8 - 0,9	11 - 12
VOORSPOELEN	0,1	4

Onderhoud en reiniging

De filters verwijderen en reinigen

Vuile filters verminderen de wasresultaten. Hoewel deze filters maar weinig onderhoud vergen, adviseren wij de filters regelmatig te controleren en zo nodig te reinigen.

1. Om filter (A) te verwijderen, draait u het linksom en haalt u het uit de filter (B).

A B

1. Filter (A) heeft 2 delen. Haal de twee delen uit elkaar om de filter te demonteren.

veelheid vaat kan deze waarden veranderen.

1. Maak de delen schoon onder stromend water.
2. Plaats de twee delen van filter (A) tegen elkaar en druk ze samen. Zorg ervoor dat ze goed worden gemonteerd.
3. Verwijder de filter (B).
4. Reinig de filter (B) onder stromend water.
5. Zet de filter (B) op zijn oorspronkelijke plaats. Zorg ervoor dat ze goed worden gemonteerd onder de twee geleiders (C).

1. Zet filter (A) op z'n plek in filter (B) en draai het rechtsom totdat deze vastklikt.

De sproeiarmen reinigen

Probeer niet de sproeiarmen te verwijderen. Als etensresten de openingen in de sproeiarmen hebben verstopt, verwijder deze dan met een cocktailprikker.

De buitenoppervlakken reinigen

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes of oplosmiddelen (bijv. aceton).

Problemen oplossen
Het apparaat start of stopt niet tijdens de werking. Probeer eerst het probleem zelf op te lossen (zie tabel). Neem indien dit niet lukt contact op met de service-afdeling.

Storing	Storingscode	Mogelijke oorzaak	Mogelijke oplossing
Het apparaat wordt niet gevuld met water.	Er klinkt een geluidssignaal.Het display toont het bericht WATER-KRAAN OPENEN .	De waterkraan is dicht.	Draai de waterkraan open.
		De waterdruk is te laag.	Neem contact op met de waterleidingsmaatschappij.
		De waterkraan is verstopt of aangezet met kalkaanslag.	Maak de waterkraanschoon.
		Het filter in de water-aanvoerslang is verstopt.	Maak het filter schoon.
		De aansluiting van de wateraanvoerslang is niet correct.	Zorg dat de aansluiting altijd correct is.
		De watertoevoerslang is beschadigd.	Verzeker u ervan dat de watertoevoerslang niet is beschadigd.
Het apparaat pompt geen water weg.	Er klinkt een geluidssignaal.Het display toont het bericht POMP GE-BLOKKEERD .	De gootsteenafvoer is geblokkeerd.	Ontstop de gootsteenafvoer.
		De aansluiting van de waterafvoerslang is niet correct.	Zorg dat de aansluiting altijd correct is.
		De waterafvoerslang is beschadigd.	Verzeker u ervan dat de waterafvoerslang niet is beschadigd.
Anti-overstromingsinrichting werkt.	Er klinkt een geluidssignaal.Het display toont het bericht SERVICE-DIENST ,30 .		Draai de waterkraandicht en neem contact op met de service-afdeling.
Het programma begint niet.		De deur van het apparaat is open. Het display toont het bericht DEUR SLUITEN .	Sluit de deur goed.
		De stekker is niet aan-gesloten.	Steek de stekker in het stopcontact.
		De zekering in de me-terkast is doorgebrand.	Vervang de zekering.
		De uitgestelde start is ingesteld.	Zie 'Een wasprogramma selecteren en starten' als u de uitgestelde start wilt annuleren.

Schakel het apparaat na de controle in. Het programma gaat verder vanaf het punt waar het werd onderbroken.

Als het probleem opnieuw optreedt, neem dan contact op met onze service-afdeling. Indien het display andere foutcodes meldt, neem dan contact op met onze service-afdeling.

De contactgegevens van het servicecentrum staan op het typeplaatje.

Wij adviseren u om de gegevens hier te no- teren:

Model (MOD.)

Productnummer (PNC)

Serienummer (S.N.)

De was- en droogresultaten zijn niet naar tevredenheid

Probleem	Mogelijke oorzaak	Mogelijke oplossing
De borden zijn niet schoon.	Het geselecteerde afwasprogramma is niet geschikt voor het type lading en mate van vervuiling.	Zorg ervoor dat het afwasprogramma geschikt is voor het type lading en mate van vervuiling.
	De rekken zijn niet goed ingedeeld, zodat het water er niet aan alle kanten bij kan.	Vul de rekken op de juiste manier.
	De sproeiarmen kunnen niet vrij draaien als gevolg van een onjuiste plaatsing van het serviesgoed.	Zorg ervoor dat een goede plaatsing van het serviesgoed de sproeiarmen niet blokkeert.
	De filters zijn vuil of niet juist ge-monteerd en geplaatst.	Zorg ervoor dat de filters schoon zijn en op de juiste manier ge-monteerd en geïnstalleerd.
	Er is te weinig of geen afwasmiddel gebruikt.	Zorg voor voldoende afwasmiddel.
Er zitten kalkresten op de bor-den.	Het zoutreservoir is leeg.	Vul het zoutreservoir met zout voor afwasmachines.
	Foutieve instelling waterhard-heid	Stel de waterontharder af.
	Het deksel van het zoutreservoir is niet goed gesloten.	Zorg ervoor dat de dop van het zoutreservoir goed gesloten is.
De glazen en borden vertonen strepen, melkachtige vlekken of een blauwzweem.	De dosering van het glansmid-del is te hoog.	Verminder de glansmiddeldose-ring.
Opgedroogde waterdruppels op de glazen en de borden.	De dosering van het glansmid-del is te laag.	Verhoog de dosering van het glansmiddel.
	Het afwasmiddel kan de oor-zaak zijn.	Gebruik een ander merk afwas-middel.
Het serviesgoed is nat.	U heeft een afwasprogramma ingesteld zonder droogfase of met een verkorte droogfase.	Laat de deur van de afwasauto-maat een paar minuten op een kier staan voordat u het servies-goed uit de machine haalt.
Het serviesgoed is nat en dof.	Het glansmiddeldoseerbakje is leeg.	Vul het glansmiddeldoseerbakje met glansmiddel.
	De multitabfunctie is ingeschakeld. (Het glansmiddeldoseerbakje staat automatisch uit).	Schakel de glansmiddeldosering in. Zie 'Het inschakelen van het glansmiddeldoseerbakje'.

Het inschakelen van het glansmiddeldoseerbakje

- Ga naar het optiemenu en activeer het glansmiddeldoseerbakje. Zie 'Bedieningspaneel'.

Technische gegevens

Afmeting	Breedte	596 mm
	Hoogte	818 - 898 mm
	Diepte	550 mm
Leidingwaterdruk	Minimaal	0.5 bar (0.05 MPa)
	Maximaal	8 bar (0,8 MPa)
Watertoevoer 1)	Koud water of warm water	maximaal 60°C
Capaciteit	Couverts	12

1) Sluit de slang aan op een kraan met 3/4"-schroefdraad.

i Informatie over de elektrische aansluiting staat op het typeplaatje op de binnenrand van de deur van het apparaat.

i Gebruik een heet watervoorziening om het energieverbruik te verminderen, als

het hete water door alternatieve, milieu-vriendelijkere energiebronnen geproduceerd wordt (bijv. zonne- of fotovoltaïsche panelen en wind).

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Recycle de materialen met het symbool ⚙️. Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen.

U kan toebehoren, verbruiksprodukten en onderdelen bestellen via onze webwinkel op: www.electrolux.be
