ESL68070R - Lave-vaisselle AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	AEG-ELECTROLUX
Modèle	ESL68070R
Largeur	596 mm
Hauteur	818 - 898 mm
Profondeur	550 mm
Capacité	12 couverts
Pression d'eau	0,5 - 8 bars
Alimentation électrique	220-240 V, 50 Hz
Programmes de lavage	Automatique, 30 min, 70° Intensif, Économique, 50 min, Chauffe-plats, 45° Verre, Prélavage
Fonctions spéciales	Départ différé (1-24h), Save Energy, Multitab, Signal optique digital
Réglage dureté de l'eau	Manuel et électronique (10 niveaux)
Consommation énergétique (cycle Automatique)	0,9 - 1,7 kWh
Consommation d'eau (cycle Automatique)	8 - 15 litres
Type d'arrivée d'eau	Eau froide ou chaude (max 60 °C)
Sécurité	Sécurité enfants, soupape de sécurité sur tuyau d'arrivée d'eau
Éclairage intérieur	LED classe 2
Entretien	Nettoyage régulier des filtres et bras d'aspersion
Pièces détachées	Disponibles sur www.electrolux.be

FOIRE AUX QUESTIONS - ESL68070R AEG-ELECTROLUX

Comment régler l'adoucisseur d'eau ?

Accédez au menu Options > REGLAGES > DURETE EAU. Réglez électroniquement selon la dureté de votre eau (voir tableau dans la notice). Réglez également manuellement le sélecteur de dureté sur 1 ou 2.

Comment utiliser la fonction Multitab (Tout en 1) ?

Activez la fonction MULTITAB dans le menu Options avant de lancer un programme. Utilisez des pastilles multifonctions (3 en 1, 4 en 1...). La fonction désactive le distributeur de liquide de rinçage et de sel. Pour désactiver, suivez la même procédure.

Que faire si le lave-vaisselle ne vidange pas ?

Vérifiez que le robinet de l'évier n'est pas bouché, que le tuyau de vidange n'est pas endommagé ou mal installé. Si le code POMPE BLOQUEE s'affiche, nettoyez le filtre et vérifiez la pompe. Contactez le SAV si nécessaire.

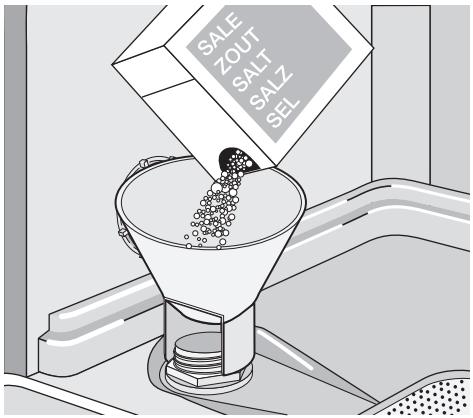

Comment remplir le réservoir de sel régénérant ?

Dévissez le bouchon du réservoir (situé au fond de la cuve). Pour la première utilisation, versez 1 litre d'eau, puis ajoutez le sel spécial lave-vaisselle à l'aide de l'entonnoir. Essuyez les débordements, revissez. Le voyant AJOUTER LE SEL s'éteindra après quelques heures.

Quels programmes sont disponibles ?

Huit programmes : Automatique, 30 MINUTES, 70° INTENSIF, ECONOMIQUE, 50 MINUTES, CHAUFFE-PLATS, 45° VERRE, PRELAVAGE. Chaque programme a un degré de salissure et un type de charge adaptés.

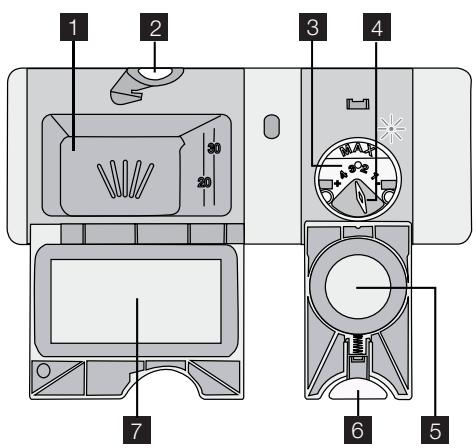

Comment régler le dosage du liquide de rinçage ?

Tournez le sélecteur de liquide de rinçage (sous le couvercle du distributeur) entre les positions 1 (minimum) et 4 (maximum). Le réglage d'usine est 3. Ajustez selon les traces (taches blanches = trop, gouttes séchées = pas assez).

Que signifie le signal optique digital au sol ?

Un faisceau lumineux projette la durée restante du programme ou le décompte du départ différé. Il peut changer de couleur (9 couleurs réglables dans le menu). Il s'éteint 10 minutes après la fin du programme si l'arrêt automatique est activé.

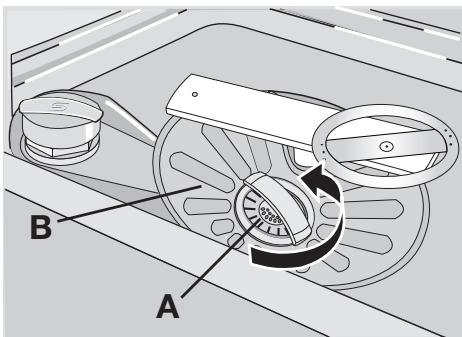

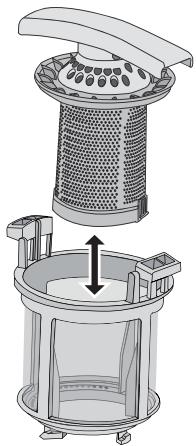

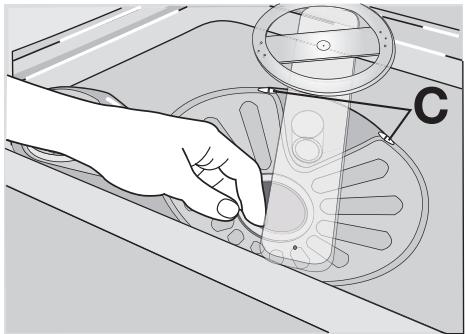

Comment nettoyer les filtres ?

Retirez le filtre A en tournant dans le sens inverse des aiguilles, puis séparez ses deux pièces. Retirez le filtre B. Nettoyez tous les éléments sous l'eau courante. Remontez en emboîtant A, replacez B et verrouillez A en tournant dans le sens horaire.

Pourquoi la vaisselle reste-t-elle mouillée après le cycle ?

Cela peut venir d'un programme sans séchage ou avec séchage court, d'un manque de liquide de rinçage, ou d'un dosage insuffisant. Utilisez la fonction Save Energy avec séchage réduit. Ouvrez la porte en fin de cycle pour améliorer le séchage.

Comment activer ou désactiver le distributeur de liquide de rinçage ?

Allez dans le menu Options > REGLAGES > PROD. RINCAGE. Vous pouvez l'activer ou le désactiver. Cette option est utile si vous utilisez des pastilles multifonctions, car la fonction Multitab désactive automatiquement le distributeur.

MODE D'EMPLOI ESL68070R AEG-ELECTROLUX

notice d'utilisation

benutzerinformation

Partagez notre imagination sur www.electrolux.com

Sommaire

Consignes de sécurité	35
Description de l'appareil	38
Bandeau de commande	39
Avant la première utilisation	41
Réglage de l'adoucisseur d'eau	42
Utilisation du sel régénérant	43
Utilisation du produit de lavage et du liquide de rinçage	43
Fonction "Tout en 1"	44
Rangement des couverts et de la vaisselle	44

Sélection et départ d'un programme de lavage	45
Programmes de lavage	46
Entretien et nettoyage	47
En cas d'anomalie de fonctionnement	48
Caractéristiques techniques	51
En matière de protection de l'environnement	51

Sous réserve de modifications

Consignes de sécurité

Lisez attentivement cette notice d'utilisation avant l'installation et l'utilisation de l'appareil :

• Pour votre propre sécurité et la sécurité de votre appareil.
• Pour le respect de l'environnement.
• Pour le bon fonctionnement de l'appareil.
  Conservez cette notice d'utilisation avec l'appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne, afin que le nouvel utilisateur soit correctement informé du fonctionnement de celui-ci et des avertissements s'y rapportant.
  Le fabricant n'est pas responsable des dommages liés à une mauvaise installation ou utilisation.

Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

• Ne laissez pas les emballages à portée de main des enfants. Risque d'asphyxie ou de blessure corporelle.

• Conservez tous les produits de lavage dans un endroit sûr. Ne laissez pas les enfants toucher les produits de lavage.

• Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.

Consignes générales de sécurité

• Ne modifiez pas les spécifications de cet appareil. Vous risqueriez de vous blesser et d'endommager l'appareil.
• Les produits de lavage pour lave-vaisselle peuvent occasionner des brûlures chimiques au niveau des yeux, de la bouche et de la gorge. Respectez les instructions de sécurité du fabricant de produit de lavage pour lave-vaisselle.
• L'eau de votre lave-vaisselle n'est pas potable. Des résidus de produits de lavage peuvent subsister dans votre lave-vaisselle.
• Fermez toujours la porte après avoir chargé ou vidé le lave-vaisselle pour éviter toute blessure ou toute chute sur la porte ouverte.
• Ne montez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil.

Utilisation de l'appareil

- Cet appareil est destiné à un usage domestique normal. N'utilisez pas cet appareil à des fins commerciales ou industrielles ou pour d'autres usages.

• N'utilisez pas cet appareil pour des usages autres que celui pour lequel il a été conçu. Vous éviterez ainsi des risques matériel et corporel.
• Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en lave-vaisselle.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Risque d'explosion ou d'incendie.
• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas, ou placez-les en position horizontale dans le panier supérieur ou dans le panier à couteaux (tous les modèles ne sont pas équipés d'un panier à couteaux).
• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle.
• Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.
• Approvisionnez en sel juste avant de démarrer un programme de lavage. Les grains de sel et l'eau salée qui a débordé peuvent provoquer de la corrosion ou perforer la cuve de l'appareil.
• Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres produits (par ex. un agent de nettoyage pour lavevaisselle, un produit de lavage liquide). Vous risqueriez d'endommager l'appareil.
• Assurez-vous que les bras de lavage tournent librement avant de lancer le programme de lavage.
• Évitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'en échapper. Risque de brûlures cutanées.
• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.

Entretien et nettoyage

• Avant toute opération de nettoyage, mettez l'appareil hors tension et débranchez-le électriquement.
• N'utilisez pas de produits inflammables ou corrosifs.
• N'utilisez pas l'appareil sans les filtres. Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas correc-

tement installés, les performances de lavage pourraient être compromises et l'appareil endommagé.

- Ne projetez pas d'eau ou de vapeur sur l'appareil pour son nettoyage. Risque d'électrocution ou de dommage de l'appareil

Installation

• Vérifiez que l'appareil n'a subi aucun dommageau cours du transport. Ne branchez jamais un appareil endommagé. Si l'appareil est endommagé, contactez votre magasin vendeur.
• Retirez tous les emballages avant la première utilisation.
• Seul un professionnel qualifié doit effectuer l'installation, les raccordements électrique et hydraulique, la mise en service et la maintenance de l'appareil. Vous éviterez ainsi des risques mobilier, immobilier et corporel.
• Pendant l'installation et avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.
• Les parois de votre lave-vaisselle ne doivent jamais être percées pour éviter d'endommager les composants hydrauliques et électriques.

• Attention ! Respectez les instructions fournies pour :

• Installer l'appareil.

• Monter la porte du meuble.
• Raccorder les tuyaux d'arrivée d'eau et de vidange.

- Vérifiez que l'appareil est installé sous et à proximité de structures sûres.

Précautions contre le gel

• N'installez pas l'appareil dans un endroit où la température ambiante est inférieure à 0 °C.
• Le fabricant ne pourra être tenu responsable en cas de dommages dus au gel.

Tuyau d'arrivée d'eau

• Utilisez des tuyaux neufs pour raccorder l'appareil à l'arrivée d'eau. N'utilisez pas des tuyaux usagés.
• Ne raccordez pas l'appareil à des conduites neuves ou qui n'ont pas été utilisées depuis longtemps. Laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

- Veillez à ne pas écraser ou endommager les tuyaux d'eau lorsque vous installez l'appareil.

- Assurez-vous que tous les raccords de tuyaux d'eau sont bien serrés afin d'éviter les fuites.

- Lorsque vous utilisez l'appareil pour la première fois, vérifiez que les tuyaux ne fuient pas.

- Le tuyau d'arrivée d'eau est à double paroi et comporte un câble d'alimentation intérieur ainsi qu'une soupape de sécurité. Le tuyau d'arrivée d'eau est sous pression uniquement lorsque l'eau s'écoule. Si le tuyau d'arrivée d'eau fuit, la soupape de sécurité coupe automatiquement l'eau.

- Faites attention au moment de raccorder le tuyau d'arrivée d'eau :

- N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.

- Si le tuyau d'arrivée d'eau ou la soupape de sécurité est endommagé, débranchez immédiatement la prise secteur.

- Contactez le service Après-vente de votre magasin vendeur pour remplacer le tuyau d'arrivée d'eau avec sou-pape de sécurité.

Avertissement Tension dangereuse

Raccordement électrique

• L'appareil doit être relié à la terre.
- Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau.
- Utilisez toujours une prise correctement installée, protégée contre les chocs.
- L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple. Risque d'incendie.

• Ne remplacez pas ou ne changez pas le câble d'alimentation. Contactez votre service Après-vente.
• Attention à ne pas écraser ou endommager la prise et le câble d'alimentation situés à l'arrière de l'appareil.
• Vérifiez que la prise est accessible après l'installation.
• Ne tirez pas sur le câble d'alimentation électrique pour débrancher l'appareil. Mais tirez toujours sur la prise.

Éclairage intérieur

Ce lave-vaisselle est doté d'un éclairage intérieur qui s'allume lors de l'ouverture de la porte et s'éteint lors de la fermeture de celle-ci.

Avertissement Rayonnement visible, ne fixez pas le faisceau.

Diode de classe 2 conformément à la norme IEC 60825-1 : 1993 + A1:1997 + A2:2001. Longueur d'émission d'onde : 450 nm Puissance maximale émise : 548 μW

Pour remplacer l'éclairage intérieur, contactez votre service Après-vente. Débranchez l'appareil électriquement avant de remplacer l'éclairage intérieur.

Service après-vente

• Toute intervention ou réparation sur votre appareil ne doit être effectuée que par un professionnel qualifié. Contactez votre service après-vente.
• Utilisez exclusivement des pièces d'origine.

Mise au rebut de l'appareil

- Pour éviter tout risque corporel ou matériel :

• Débranchez l'appareil électriquement.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Éliminez le dispositif de verrouillage de porte. Il empêche les enfants ou les petits animaux de s'enfermer à l'intérieur de l'appareil. Risque d'asphyxie.

Avertissement Les produits de lavage pour lave-vaisselle sont dangereux et peuvent être corrosifs !

• Tout accident provoqué par ces produits de lavage doit impérativement faire l'objet d'un appel à votre centre antipoison régional et à un médecin.
• Si quelqu'un a avalé du produit de lavage pour lave-vaisselle, il faut immédiatement contacter le centre antipoison régional et un médecin.
• En cas de projection de produit de lavage dans les yeux, rincez abondam-

ment à l'eau en attendant l'intervention du médecin.

• Conservez les produits de lavage pour lave-vaisselle dans un endroit sûr et hors de portée des enfants.
• Ne laissez pas la porte de l'appareil ouverte quand celui-ci contient du produit de lavage.
• Remplissez le distributeur de produit de lavage juste avant de démarrer un programme de lavage.

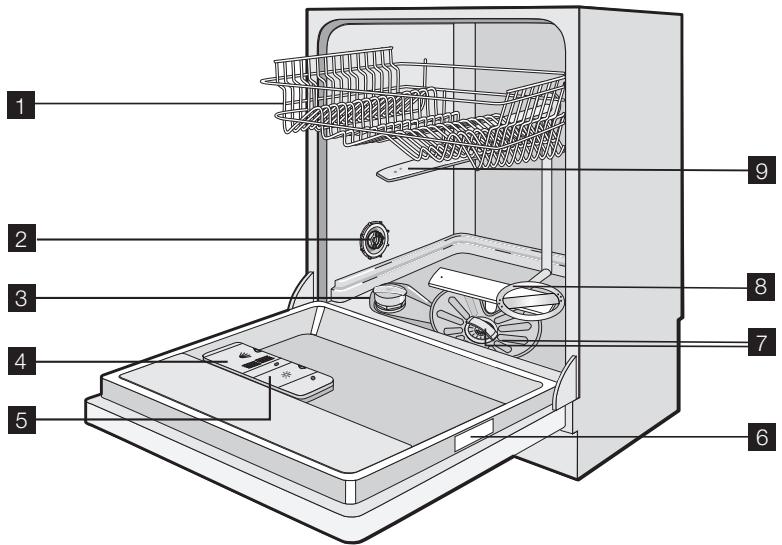

Description de l'appareil

1 Panier supérieur

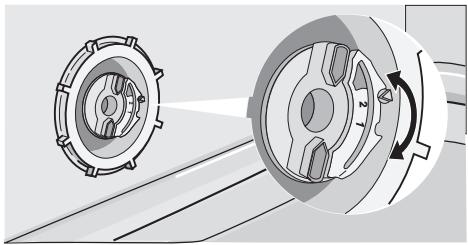

2 Sélecteur de dureté de l'eau
3 Réservoir à sel régénérant
4 Distributeur de produit de lavage
5 Distributeur de liquide de rinçage
6 Plaque signalétique
7 Filtres
8 Bras d'aspersion inférieur
9 Bras d'aspersion supérieur

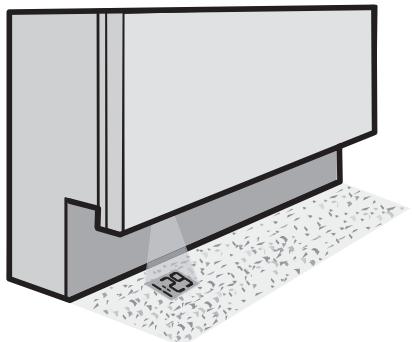

Un faisceau lumineux projette sur le sol de votre cuisine la durée restante jusqu'à la fin du programme de lavage ou le décompte du départ différé.

Signal optique digital

Avec le signal optique digital, vous connaissez toujours la durée restante du cycle de lavage et l'état d'avancement du départ différé.

Pour une visibilité optimale, vous pouvez changer la couleur de ce signal optique de manière à ce qu'il contraste avec le sol de votre cuisine. 9 couleurs différentes sont à votre disposition. Pour régler la couleur, référez-vous au chapitre « Bandeau de commande ».

Si vous installez l'appareil en hauteur dans un meuble pourvu d'une porte qui le jouxte de très près, le signal optique digital ne sera plus visible.

La durée restante du programme de lavage

• Le signal optique digital projette la durée du programme de lavage.
• Il diminue de minute en minute.
• Dès que le programme de lavage est terminé, un zéro s'affiche sur le sol de la cuisine.
• Le signal optique digital disparaît automatiquement 10 minutes après la fin du programme de lavage si l'appareil est pourvu de la fonction d'arrêt automatique. Reportez-vous au chapitre « Sélection et départ d'un programme de lavage ».

Le départ différé

- Le signal optique digital projette le décompte du départ différé par palier de 1 heure (24h, 23h, etc).

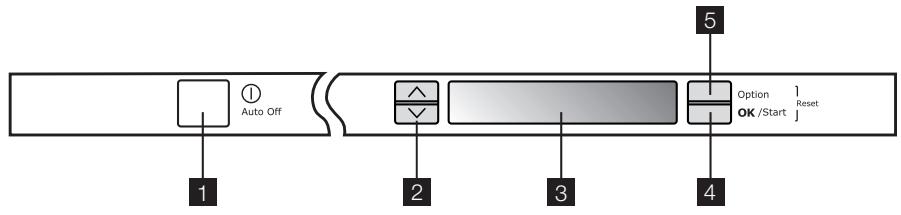

Bandeau de commande

Auto Off 1 2 3 4 5 Option OK /Start Reset

1 Touche Marche/Arrêt
2 Touches de déroulement
3 Afficheur
4 Touche Ok/Départ
5 Touche Options

Les messages et les signaux sonores vous guideront lors de l'utilisation de l'appareil.

Touches de déroulement

Grâce à ces touches vous pouvez :

• sélectionner un programme de lavage dans le menu,
• sélectionner les options du menu.

Touche Ok/Départ

Utilisez cette touche pour :

• confirmer ou mémoriser une option,
• démarrer un programme de lavage.

Touche Options

Utilisez cette touche pour sélectionner les options.

Pour sélectionner une option :

1. Mettez l'appareil en fonctionnement.
2. Appuyez sur la touche Option : l'afficheur indique la liste des options disponibles.
3. Appuyez sur l'une des touches pour naviguer dans le menu et sélectionner l'option souhaitée.

4. Appuyez sur la touche Ok/Départ pour confirmer ou passer au sous-menu.

5. Appuyez sur la touche de défilement pour sélectionner le réglage dans le sous-menu.

6. Appuyez sur la touche Ok/Départ pour confirmer.

7. Appuyez sur la touche Option pour sortir du menu.

Menu Options

Menu	Sous-menu	Description de l'option
DEPART DIFFE-RE		Grâce à cette fonction vous pouvez différer l'heure de départ du programme de lavage de 1 à 24 heures.Le décompte s'effectue par palier de 1 heure (24, 23, 22, etc.). La dernière heure, le décompte s'effectue par intervalles de 1 minute (59, 58, 57, etc.).
SAVE ENERGY	ONOFF	Cette fonction diminue la température pendant la phase de séchage. L'économie d'énergie se situe entre 10 et 25 %.Il se peut que la vaisselle soit encore mouillée à la fin du programme. Nous recommandons d'ouvrir la porte de l'appareil et de la laisser entrouverte pour laisser sécher la vaisselle.Cette fonction est disponible avec tous les programmes de lavage. Elle n'a cependant aucune incidence sur certains programmes. Reportez-vous au chapitre « Programmes de lavage ».
MULTITAB	ONOFF	La fonction « Tout en 1 » utilise des pastilles de détergent multifonctions. Reportez-vous à la fonction « Tout en 1 ».
REGLAGES	LANGUE FRANÇAIS	Vous pouvez sélectionner la langue d'affichage des messages.Différentes langues sont disponibles.
	DURETE EAU	Vous pouvez régler le niveau de l'adoucisseur d'eau. Reportez-vous au chapitre « Réglage de l'adoucisseur d'eau ».10 niveaux sont disponibles.
	PROD. RINCAGE	Vous pouvez activer ou désactiver le distributeur de liquide de rinçage.Réglage d'usine : désactivé.
	VOLUME SONORE	Vous pouvez régler le volume de tous les signaux sonores.5 niveaux sont disponibles.Niveau 0 = volume désactivé.
	COULEUR	Vous pouvez sélectionner la couleur du signal optique digital pour obtenir un contraste optimal avec le sol de votre cuisine.Vous pouvez régler une couleur différente en sélectionnant l'un des niveaux de 1 à 9.Niveau 0 = Signal optique digital désactivéRéglage d'usine : niveau 1.
	LUMINOSITE	Vous pouvez augmenter ou diminuer la luminosité du fond d'écran de l'affichage.10 niveaux sont disponibles.Réglage d'usine : niveau 10.

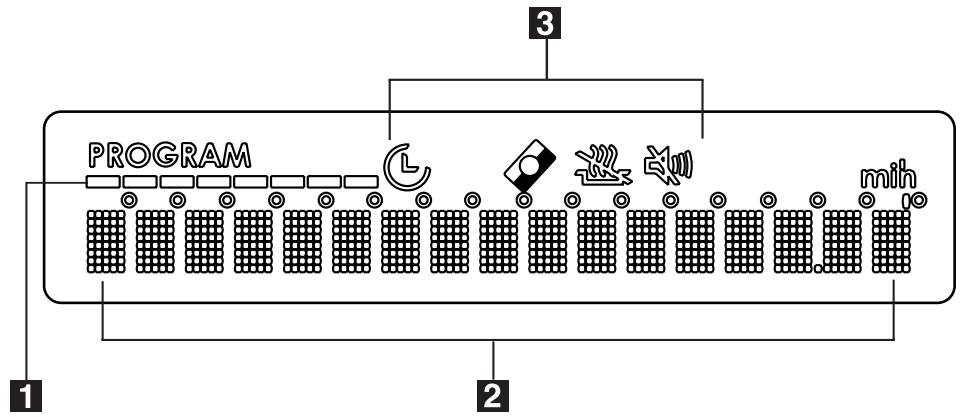

Afficheur

PROGRAM L 3 mih 1 2

1 Les petites barres indiquent la progression du programme de lavage.
2 Messages : les programmes de lavage, les fonctions et les phases correspondant aux programmes s'affichent dans cette partie de l'écran.
3 Symboles

Symboles

	DEPART DIFFERE - s'allume quand la fonction Départ différé est sélectionnée et pendant le décompte.
	MULTITAB - s'allume lorsque la fonction Tout en 1 est sélectionnée.
	SAVE ENERGY - s'allume lorsque la fonction est sélectionnée.
	VOLUME SONORE - s'allume lorsque les signaux sonores sont désactivés (niveau 0).

Avant la première utilisation

Première mise en service - réglage de la langue d'affichage

1. Mettez l'appareil en fonctionnement.

2. Lorsque l'affichage indique LANGUAGE ENGLISH et que le mot ENGLISH clignote, vous pouvez confirmer la langue ou en choisir une autre.

3. Appuyez sur la touche Ok/Départ pour confirmer.

4. Appuyez sur l'une des touches de défilement pour sélectionner une langue différente et appuyez sur la touche Ok/Départ pour confirmer.

5. Appuyez sur la touche Option pour sortir du menu.

Appliquez la procédure pas à pas en vous reportant aux instructions suivantes :

1. Vérifiez si le réglage de dureté de l'adoucisseur d'eau correspond à la dureté de l'eau de votre région. Si nécessaire, ajustez le niveau de l'adoucisseur d'eau.
2. Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.
3. Remplissez le distributeur de liquide de rinçage.
4. Rangez les couverts et la vaisselle dans le lave-vaisselle.
5. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.
6. Versez le produit de lavage dans le réservoir correspondant.
7. Démarrez le programme de lavage.

i Si vous utilisez des pastilles de détergent multifonctions (« 3 en 1 », « 4 en 1 » « 5

en 1 », etc.), reportez-vous au chapitre « Fonction Tout en 1 ».

Réglage de l'adoucisseur d'eau

Le lave-vaisselle est équipé d'un adoucisseur d'eau conçu pour éliminer les minéraux et les sels de l'eau d'alimentation. Ces minéraux et sels sont susceptibles de nuire au bon fonctionnement de l'appareil.

Ces échelles d'équivalence mesurent la du-reté de l'eau :

- Degrés allemands (dH°).

• Degrés français (°TH).
• mmol/l (millimole par litre - unité internationale de mesure de la dureté de l'eau).
• Degrés Clarke.

Réglez l'adoucisseur d'eau en fonction de la dureté de l'eau de votre région. Si nécessaire, contactez votre Compagnie locale de distribution des eaux.

°dH	Dureté de l'eau			Réglage de la dureté de l'eau
	°TH	mmol/l	degrés Clarke	manuel	électronique
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2 1)	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2 1)	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2 1)	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2 1)	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2 1)	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2 1)	5 1)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 2)	1 2)

1) Réglage d'usine
2) Inutile d'utiliser du sel régénérant.

i L'adoucisseur d'eau doit être réglé manuellement et électroniquement.

Réglage manuel

Tournez le sélecteur de dureté de l'eau sur 1 ou 2 (reportez-vous au tableau).

Réglage électronique

1. Allez dans le menu d'options.

2. Allez dans REGLAGES.

3. Appuyez sur la touche Ok/Départ pour confirmer.
4. Allez dans DURETE EAU.
5. Appuyez sur la touche Ok/Départ pour confirmer.
6. Utilisez les touches de défilement pour régler le niveau de l'adoucisseur d'eau. Reportez-vous au tableau pour savoir quel niveau sélectionner.
7. Appuyez sur la touche Ok/Départ pour confirmer.
8. Appuyez sur la touche Option pour sortir du menu.

Si l'adoucisseur d'eau est réglé électroniquement au niveau 1, le message de réapprovisionnement de sel restera éteint.

Utilisation du sel régénérant

Pour remplir le réservoir de sel régénérant, exécutez la procédure suivante :

1. Dévissez le bouchon du réservoir de sel en le tournant dans le sens inverse des aiguilles d'une montre.
2. Versez 1 litre d'eau à l'intérieur du réservoir (uniquement lorsque vous remplissez le réservoir pour la première fois).
3. Versez le sel à l'aide de l'entonnoir jusqu'à ce que le réservoir soit rempli.
4. Éliminez toute trace de sel autour de l'ouverture du réservoir de sel régénérant.
5. Remettez le bouchon en place et serrez-le en le tournant dans le sens des aiguilles d'une montre pour fermer le réservoir de sel régénérant.

Il est normal que de l'eau s'écoule du réservoir lorsque vous le remplissez de sel.

SALE ZOUT SALT SALZ SEL

Lorsque le réservoir de sel est vide, le mes-sage suivant s'affiche : AJOUTER LE SEL Le message ne s'affiche pas en cours de programme.

Le message de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le remplissage du réservoir à sel.

Cela n'affecte pas le fonctionnement de l'appareil.

Utilisation du produit de lavage et du liquide de rinçage

1 2 3 4 7 6 5

Utilisation du produit de lavage

Afin de préserver l'environnement, n'utilisez que la quantité nécessaire de produit de lavage.

Respectez les recommandations fournies par le fabricant du produit de lavage qui figurent sur l'emballage du produit.

Pour remplir le distributeur de produit de lavage, procédez comme suit :

1. Appuyez sur la touche de déverrouillage 2 afin d'ouvrir le couvercle 7 du réservoir du produit de lavage.
2. Introduisez le produit de lavage dans le réservoir 1.
3. Si le programme de lavage comporte une phase de prélavage, versez une petite quantité de produit de lavage à l'intérieur de la porte de l'appareil.
4. Si vous utilisez des pastilles de détergent, placez-les dans le distributeur. 1.
5. Fermez le réservoir du produit de lavage. Appuyez sur le couvercle jusqu'à ce qu'il soit verrouillé.

Les produits de lavage de différents fabricants présentent un taux de dissolution variable. Certains produits de lavage en pastilles n'atteignent pas leurs pouvoirs de nettoyage optimal au cours de programmes courts. Sélectionnez un programme de lavage long si vous utilisez des produits de lavage en pastilles, afin d'éliminer complètement les résidus de produit de lavage.

Utilisation du liquide de rinçage

Le liquide de rinçage assure un rinçage optimal et un séchage sans taches ni striures. Le distributeur de liquide de rinçage libère automatiquement le liquide de rinçage durant la dernière phase de rinçage.

Pour remplir le distributeur de liquide de rinçage, procédez comme suit :

1. Appuyez sur la touche de déverrouillage 6 afin d'ouvrir le couvercle 5 du distributeur de liquide de rinçage.

Fonction "Tout en 1"

La fonction « Tout en 1 » utilise les pastilles de détergent multifonctions.

Ces produits combinent les fonctions de produit de lavage, de liquide de rinçage et de sel régénérant. Certains types de pastilles contiennent d'autres agents.

Vérifiez que ces pastilles sont appropriées à votre degré local de dureté de l'eau. Consultez à cet effet les instructions du fabricant.

La fonction « Tout en 1 » une fois sélectionnée reste allumée sauf si vous la désactivez.

La fonction « Tout en 1 » désactive le débit du liquide de rinçage et du sel.

La fonction « Tout en 1 » désactive le débit du liquide de rinçage et du sel.

La durée du programme peut augmenter si vous utilisez la fonction « Tout en 1 ».

Activez la fonction « Tout en 1 » avant de lancer un programme de lavage. Vous ne pouvez pas activer la fonction « Tout en 1 » en cours de programme.

1. Remplissez le distributeur de liquide de rinçage 3 de liquide de rinçage. Le repère 'max.' indique le niveau maximum.
2. Essuyez tout débordement de liquide de rinçage à l'aide de papier absorbant, afin d'éviter une formation excessive de mousse lors du lavage.
3. Vérifiez que le couvercle est fermé après chaque remplissage. Appuyez sur le couvercle jusqu'à ce qu'il soit verrouillé.
   i Lorsque le distributeur de liquide de rinçage est vide, le message suivant s'affiche : PROD. RINCAGE.

Le message ne s'affiche pas en cours de programme.

Réglez le dosage du liquide de rinçage

Réglage d'usine : position 3.

Vous pouvez régler le dosage du liquide de rinçage entre 1 (minimum) et 4 (maximum).

Tournez le sélecteur de liquide de rinçage

4 afin d'augmenter ou diminuer le dosage.

Pour activer la fonction « Tout en 1 »

- Allez dans le menu de fonctions en option et activez la fonction « Tout en 1 ». Reportez-vous au chapitre « Bandeau de commande ».

Pour désactiver la fonction « Tout en 1 » et utiliser le produit de lavage, le sel régénérant et le liquide de rinçage séparément :

1. Allez dans le menu de fonctions en option et désactivez la fonction « Tout en 1 ». Reportez-vous au chapitre « Bandeau de commande ».
2. Remplissez le réservoir à sel et le distributeur de liquide de rinçage.
3. Réglez la position maximale du degré de dureté de l'eau.
4. Lancez un programme de lavage sans charger l'appareil.
5. Réglez l'adoucisseur d'eau en fonction de la dureté de l'eau de votre région.
6. Réglez le dosage du liquide de rinçage.

Rangement des couverts et de la vaisselle

i Reportez-vous à la brochure « Exemples de RealLife de la vie courante ».

Conseils et astuces

N'utilisez pas le lave-vaisselle pour nettoyer des objets absorbant l'eau (chiffon, éponges de nettoyage...).

- Avant de charger la vaisselle et les couverts, veillez à :

• Retirer les restes d'aliments.
• Laisser tremper les casseroles au fond desquelles adhèrent des restes d'ali-ments brûlés ou attachés.

- Lorsque vous chargez les couverts et la vaisselle, veillez à :

• Charger les articles creux tels que tasses, verres et casseroles, etc. en les retournant.

• Vous assurer que l'eau ne s'accumule pas dans un creux ou dans un fond bombé.

• Vous assurer que les couverts et la vais-selle ne s'emboîtent pas.

• Vérifier que les verres ne se touchent pas pour éviter qu'ils ne se brisent.
• Placer les petites pièces dans le panier à couverts.
• Intercaler les cuillères aux autres couverts, afin d'éviter qu'elles ne s'emboîtent.
• Placer les ustensiles dans la machine de façon à ce que l'eau puisse accéder à toutes les surfaces.

- La vaisselle en plastique et les poêles en matériau antiadhésif tendent à retenir les gouttes d'eau.

- Placez les objets légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent pas se retourner.

Sélection et départ d'un programme de lavage

1. Mettez l'appareil en fonctionnement.
2. Sélectionnez les options si besoin. Reportez-vous au chapitre « Bandeau de commande ».
3. Sélectionnez un programme de lavage. Reportez-vous au chapitre « Programmes de lavage ».
4. Appuyez sur la touche OK/Départ.

- Lorsque les réservoirs à sel et/ou à liquide de rinçage sont vides, les messages correspondants s'affichent. Dans ce cas, le programme de lavage ne démarrera pas une fois la porte fermée. Rappuyez sur la touche OK/Départ.

1. Fermez la porte. Le programme de lavage ou le décompte du départ différé démarre automatiquement.

- Lorsque le décompte est terminé, le programme de lavage démarre automatiquement.

Remplissez les réservoirs à sel et/ou à liquide de rinçage lorsque l'appareil est vide et avant de démarrer un programme de lavage.
Si le départ différé a été réglé, le fait d'ouvrir la porte de l'appareil interrompt le décompte. Lorsque vous refermez la porte, le décompte reprend là où il a été interrompu.

Interruption d'un programme de lavage

• Ouvrez la porte de l'appareil.
• Le programme de lavage s'arrête.
  • Fermez la porte de l'appareil.
• Le programme de lavage reprend là où il a été interrompu.

Pour annuler un programme de lavage ou un départ différé

Si un programme de lavage ou un départ différé n'a pas encore démarré, vous pouvez changer la sélection.
Lorsqu'un programme de lavage ou un départ différé est en cours, il est impossible de modifier la sélection. Pour effectuer une nouvelle sélection, annulez le programme de lavage ou le départ différé.
i Lorsque vous annulez le départ différé, cela annule automatiquement le programme de lavage sélectionné. Vous devez répéter la sélection du programme de lavage.

1. Appuyez simultanément sur les touches Ok/Départ et la touche de fonction en option.
2. Lorsque le message s'affiche, relâchez les touches. INTERROMPRE ? .

3. Appuyez sur la touche Ok/Départ pour confirmer et annuler le programme de lavage.

4. Avant de démarrer un nouveau programme de lavage, vérifiez qu'il y a du produit de lavage dans le distributeur correspondant.

À la fin d'un programme de lavage

• L'appareil s'arrête automatiquement.

- Les signaux sonores retentissent.

1. Ouvrez la porte de l'appareil.

- L'écran affiche les messages FIN DE PROGRAMME et ETEINDRE SVP.

i Si les réservoirs à sel et/ou à liquide de rinçage sont vides, les messages correspondant s'affichent.

1. Mettez l'appareil à l'arrêt.
2. Pour de meilleurs résultats de séchage, entrouvrez la porte pendant quelques minutes.

Arrêt automatique

La fonction d'arrêt automatique met à l'arrêt l'appareil 10 minutes après la fin du programme de lavage.

Cela permet de diminuer la consommation d'énergie.

Retirez la vaisselle

• Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. La vaisselle encore chaude est sensible aux chocs.
• Déchargez d'abord le panier inférieur, puis le panier supérieur.
• Les côtés et la porte de l'appareil peuvent être mouillés. L'acier inox refroidit plus rapidement que la vaisselle.

Programmes de lavage

Programmes de lavage

Programme	Degré de salissure	Type de charge	Description du programme	SAVE ENERGY 1)
AUTOMATIQUE 2)	Tous les	Plats, cassero-les, couverts et vaisselle	PrélavageLavage principal à 45°C ou 70°C1 ou 2 rinçages inter-médiairesDernier rinçageSéchage	Oui, avec impact.
30 MINUTES 3)	Normalement ou légèrement sale	Vaisselle et couverts	Lavage principal à 60 °CRinçage	Oui, sans impact.
70° INTENSIF	Très sale	Plats, cassero-les, couverts et vaisselle	PrélavageLavage principal à 70 °C1 rinçage intermédiaireDernier rinçageSéchage	Oui, avec impact.
ECONOMIQUE 4)	Normalement sale	Vaisselle et couverts	PrélavageLavage principal à 50 °C1 rinçage intermédiaireDernier rinçageSéchage	Oui, avec impact.
50 MINUTES	Légèrement sale	Vaisselle et couverts	Lavage principal à 55 °C1 rinçage intermédiaireDernier rinçage	Oui, sans impact.
CHAUFFE-PLATS	Ce programme chauffe la vaisselle avant de l'utiliser ou enlève la poussière déposée sur la vaisselle qui n'a pas été utilisée depuis longtemps.		1 rinçage à chaud	Oui, sans impact.
45° VERRE	Normalement ou légèrement sale	Vaisselle délicate et verres	Lavage principal à 45 °C1 rinçage intermédiaire Dernier rinçage Séchage	Oui, avec impact.
PRELAVAGE	Ce programme rince rapidement la vaisselle pour éviter que les restes d'aliments ne collent et pour éviter la formation d'odeurs.N'utilisez pas de produit de lavage avec ce programme.		1 rinçage à froid	Oui, sans impact.

1) Les programmes sur lesquels cette fonction a une incidence permettent d'économiser de 10 à 25 % d'énergie.

2) L'appareil règle automatiquement la température et la quantité d'eau. Cela dépend si l'appareil a une pleine charge ou non et du degré de salissure de la vaisselle. La durée du programme et les consommations varient.

3) Pour laver une petite quantité de vaisselle, ce programme vous offre une solution gain de temps, pour des résultats de lavage parfaits.

4) Programme de test pour les instituts de tests Reportez-vous à la brochure fournie pour connaître les résultats des tests.

Valeurs de consommation

Programme 1)	Énergie (kWh)	Eau (litres)
AUTOMATIQUE	0,9 - 1,7	8 - 15
30 MINUTES	0,9	9
70° INTENSIF	1,4 - 1,6	13 - 15
ECONOMIQUE	0,9 - 1,0	9 - 11
50 MINUTES	1,0 - 1,2	10 - 11
CHAUFFE-PLATS	0,8	4
45° VERRE	0,8 - 0,9	11 - 12
PRELAVAGE	0,1	4

1) L'affichage indique la durée du programme.
i Ces valeurs peuvent changer en fonction de la pression et de la température
de l'eau, des variations dans l'alimentation électrique et la quantité de vaisselle.

Entretien et nettoyage

Pour retirer et nettoyer les filtres

Avec des filtres sales, les résultats du lavage sont moins satisfaisants. Contrôlez régulièrement les filtres et nettoyez-les si nécessaire.

1. Pour retirer le filtre (A), tournez-le dans le sens inverses des aiguilles d'une montre et retirez-le du filtre (B).

A B

1. Le filtre (A) est composé de 2 pièces. Pour démonter le filtre, séparez-les.

1. Nettoyez soigneusement les pièces sous l'eau courante.
2. Rassemblez les 2 pièces du filtre (A) et poussez. Vérifiez qu'elles s'emboîtent correctement.

3. Retirez le filtre (B).

4. Nettoyez soigneusement le filtre (B) sous l'eau courante.

5. Replacez le filtre (B) dans sa position initiale. Vérifiez qu'il est correctement placé sous les deux guides (C).

1. Placez le filtre (A) dans le filtre (B) et tournez-le dans le sens des aiguilles d'une montre jusqu'à ce qu'il se verrouille.

Pour nettoyer les bras d'aspersion

Ne retirez pas les bras d'aspersion Si des résidus ont bouché les orifices des bras d'aspersion, éliminez-les à l'aide d'un cure-dent.

Pour nettoyer les surfaces externes

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commandes, à l'aide d'un chiffon doux humide. Utilisez uniquement un peu d'eau savonneuse. N'utilisez en aucun cas de substances abrasives, de tampons à récurer ou de solvants (acétonne).

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme. Essayez d'abord de trouver une solution au problème (reportez-vous au tableau). Si vous

n'y arrivez pas, contactez votre service Après-vente.

Anomalie de fonctionnement	Code erreur	Cause possible	Solution possible
L'appareil n'est pas approvisionné en eau.	Un signal sonore re-tentit.L'écran affiche le message OUVRIR ROBINET .	Le robinet d'arrivée d'eau est fermé.	Ouvrez le robinet d'arri-vée d'eau.
		La pression d'eau est trop basse.	Contactez votre com-pagnie locale de distrib-ution des eaux.
		Le robinet d'arrivée d'eau est obstrué ou incrusté de tartre.	Nettoyez le robinet d'arrivée d'eau.
		Le filtre situé dans le tuyau d'arrivée d'eau est bouché.	Nettoyez le filtre.
		Le tuyau d'arrivée d'eau n'a pas été installé correctement.	Vérifiez que le tuyau est bien raccordé.
		Le tuyau d'arrivée d'eau est endommagé.	Assurez-vous que le tuyau d'arrivée d'eau n'est pas endommagé.
L'appareil ne vidange pas.	Un signal sonore re-tentit.L'écran affiche le message POMPE BLOQUEE .	Le robinet de l'évier est bouché.	Nettoyez le robinet de l'évier.
		Le tuyau de vidange n'a pas été installé correc-tement.	Vérifiez que le tuyau est bien raccordé.
		Le tuyau de vidange est endommagé.	Assurez-vous que le tuyau de vidange n'est pas endommagé.
Le système de sécurité anti-débordement s'est déclenché.	Un signal sonore re-tentit.L'écran affiche le message S.APRES-VENTE ,30 .		Fermez le robinet d'eau et contactez votre ser-vice après-vente.
Le programme ne dé-marre pas.		La porte de l'appareil est ouverte. L'écran affiche le message FER-MER LA PORTE .	Fermez la porte correc-tement.
		La fiche secteur n'est pas branchée.	Insérez la fiche dans la prise secteur.
		Un fusible a disjoncté dans la boîte à fusibles de votre habitation.	Remplacez le fusible.
		La fonction Départ dif-féré est sélectionnée.	Si vous souhaitez annu-ler le départ différé, reportez-vous à « Sélec-tion et départ d'un pro-gramme de lavage ».

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu.

Si l'anomalie persiste, contactez le service après-vente.

Si d'autres codes erreur s'affichent, contactez le service après-vente.

Les informations nécessaires pour le service après-vente figurent sur la plaque signalétique.

Nous vous recommandons de noter les informations ici :

Modèle (MOD.)

......

Référence produit (PNC)

......

Numéro de série (S.N.)

......

Les résultats de lavage et de séchage ne sont pas satisfaisants

Symptôme	Cause possible	Solution possible
La vaisselle n'est pas propre.	Vous n'avez pas sélectionné le programme approprié pour ce type de vaisselle et de salissure.	Vérifiez que ce programme de lavage est approprié pour ce type de vaisselle et de salissure.
	Les paniers n'ont pas été charges correctement, l'eau n'a pas pu accéder à toutes les surfaces.	Chargez les paniers correctement.
	Les bras d'aspersion ne peuvent pas tourner parce que la vaisselle est mal positionnée.	Vérifiez qu'une disposition incorrecte de la vaisselle ne bloque pas les bras d'aspersion.
	Les filtres sont encrassés ou mal montés et installés.	Assurez-vous que les filtres sont propres et correctement montés et installés.
	Vous avez utilisé trop peu de produit de lavage ou avez oublié d'approvisionner le distributeur de produit de lavage.	Vérifiez que la quantité de produit de lavage est suffisante.
Traces de tartre sur la vaisselle.	Le réservoir de sel est vide.	Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.
	L'adoucisseur d'eau a été mal réglé.	Réglez l'adoucisseur d'eau.
	Le bouchon du réservoir à sel n'a pas été vissé correctement.	Assurez-vous que le bouchon du réservoir à sel est correctement fermé.
Les verres et la vaisselle présentent des rayures, des taches blanches ou un film bleuâtre.	Le dosage du liquide de rinçage est trop élevé.	Réduisez le dosage du liquide de rinçage.
Traces de gouttes d'eau séchée sur les verres et la vaisselle	Le dosage du liquide de rinçage est insuffisant.	Augmentez le dosage du liquide de rinçage.
	Il se peut que le produit de lavage soit en cause.	Utilisez une autre marque de produit de lavage.
La vaisselle est mouillée.	Vous avez sélectionné un programme de lavage sans phase de séchage ou avec une phase de séchage courte.	Laissez la porte du lave-vaisselle entrouverte pendant quelques minutes avant de retirer la vaisselle.
La vaisselle est mouillée et terne.	Le distributeur de liquide de rinçage est vide.	Remplissez le distributeur de liquide de rinçage.
	La fonction « Tout en 1 » est activée. (Le distributeur de liquide de rinçage s'arrête automatiquement).	Activez le distributeur de liquide de rinçage. Reportez-vous au chapitre « Pour activer le distributeur de liquide de rinçage ».

Pour activer le distributeur de liquide de rinçage

- Allez dans le menu et activez le distributeur de liquide de rinçage. Reportez-vous au chapitre « Bandeau de commande ».

Caractéristiques techniques

Dimensions	Largeur	596 mm
	Hauteur	818 - 898 mm
	Profondeur	550 mm
Pression de l'eau d'alimentation	Minimale	0,5 bars (0,05 MPa)
	Maximale	8 bars (0,8 MPa)
Arrivée d'eau 1)	Eau froide ou eau chaude	maximum 60 °C
Capacité	Couverts	12

1) Raccordez le tuyau d'arrivée d'eau à un robinet fileté (3/4 po).

La plaque signalétique située sur le bord intérieur de la porte de l'appareil donne des informations sur le branchement électrique.

Si l'eau chaude est produite à partir de sources énergétiques alternatives plus

respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éolienne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique.

En matière de protection de l'environnement

Le symbole 📄 sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Recyclez les matériaux portant le symbole ⚙. Déposez les emballages dans les bacs de recyclage prévus à cet effet.

Vous pouvez commander des accessoires, consommables et pièces détachées via notre magasin online sur: www.electrolux.be
