INSTRUKCJA OBSŁUGI EJS600QEO RYOBI

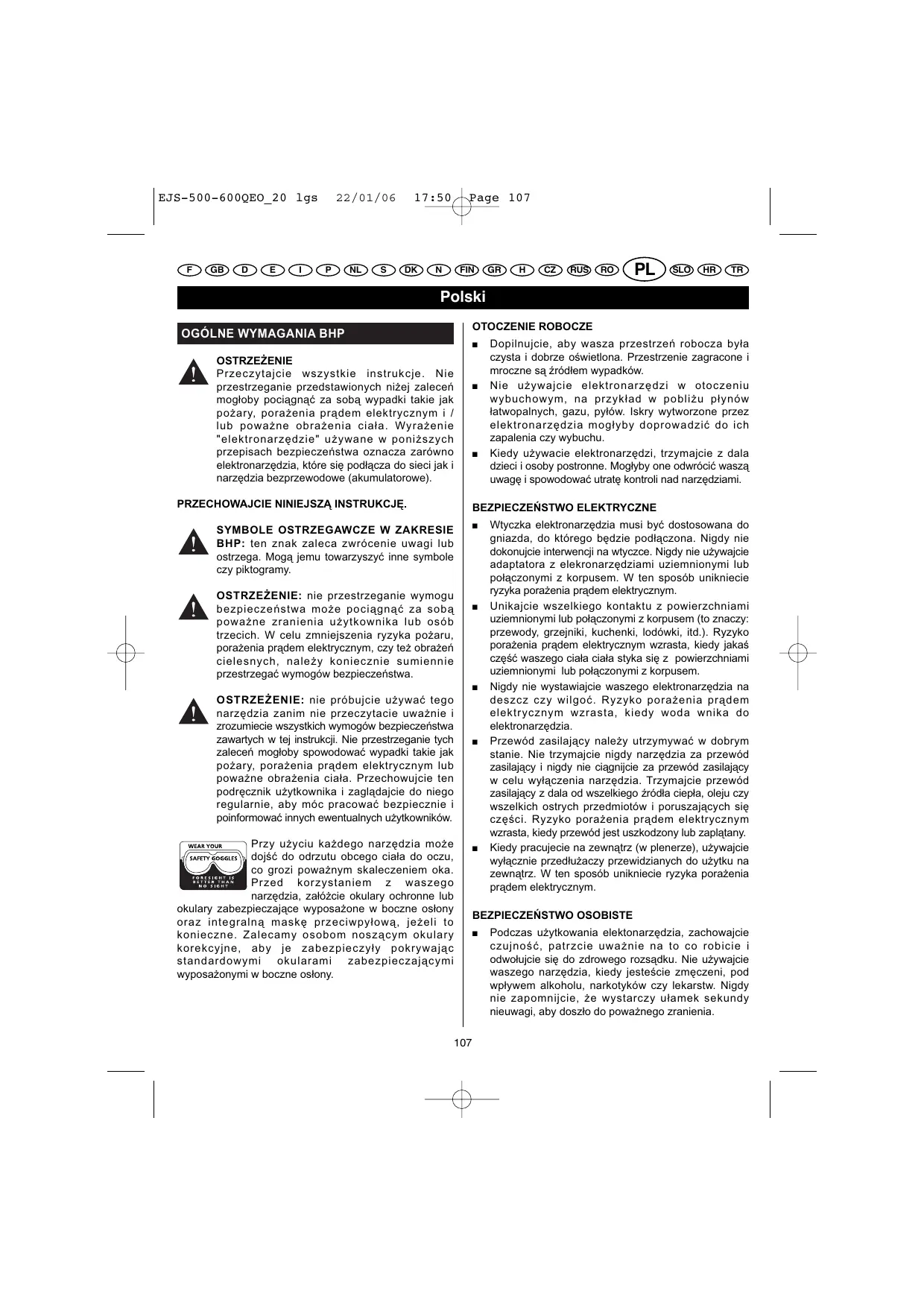

Polski OTOCZENIE ROBOCZE

OSTRZEŻENIE Przeczytajcie wszystkie instrukcje. Nie przestrzeganie przedstawionych niżej zaleceń mogłoby pociągnąć za sobą wypadki takie jak pożary, porażenia prądem elektrycznym i / lub poważne obrażenia ciała. Wyrażenie "elektronarzędzie" używane w poniższych przepisach bezpieczeństwa oznacza zarówno elektronarzędzia, które się podłącza do sieci jak i narzędzia bezprzewodowe (akumulatorowe).

PRZECHOWAJCIE NINIEJSZĄ INSTRUKCJĘ. Dopilnujcie, aby wasza przestrzeń robocza była czysta i dobrze oświetlona. Przestrzenie zagracone i mroczne są źródłem wypadków. Nie używajcie elektronarzędzi w otoczeniu wybuchowym, na przykład w pobliżu płynów łatwopalnych, gazu, pyłów. Iskry wytworzone przez elektronarzędzia mogłyby doprowadzić do ich zapalenia czy wybuchu. Kiedy używacie elektronarzędzi, trzymajcie z dala dzieci i osoby postronne. Mogłyby one odwrócić waszą uwagę i spowodować utratę kontroli nad narzędziami.

SYMBOLE OSTRZEGAWCZE W ZAKRESIE

BHP: ten znak zaleca zwrócenie uwagi lub ostrzega. Mogą jemu towarzyszyć inne symbole czy piktogramy. OSTRZEŻENIE: nie przestrzeganie wymogu bezpieczeństwa może pociągnąć za sobą poważne zranienia użytkownika lub osób trzecich. W celu zmniejszenia ryzyka pożaru, porażenia prądem elektrycznym, czy też obrażeń cielesnych, należy koniecznie sumiennie przestrzegać wymogów bezpieczeństwa.

OSTRZEŻENIE: nie próbujcie używać tego narzędzia zanim nie przeczytacie uważnie i zrozumiecie wszystkich wymogów bezpieczeństwa zawartych w tej instrukcji. Nie przestrzeganie tych zaleceń mogłoby spowodować wypadki takie jak pożary, porażenia prądem elektrycznym lub poważne obrażenia ciała. Przechowujcie ten podręcznik użytkownika i zaglądajcie do niego regularnie, aby móc pracować bezpiecznie i poinformować innych ewentualnych użytkowników.

Przy użyciu każdego narzędzia może dojść do odrzutu obcego ciała do oczu, co grozi poważnym skaleczeniem oka. Przed korzystaniem z waszego narzędzia, załóżcie okulary ochronne lub okulary zabezpieczające wyposażone w boczne osłony oraz integralną maskę przeciwpyłową, jeżeli to konieczne. Zalecamy osobom noszącym okulary korekcyjne, aby je zabezpieczyły pokrywając standardowymi okularami zabezpieczającymi wyposażonymi w boczne osłony.

Wtyczka elektronarzędzia musi być dostosowana do gniazda, do którego będzie podłączona. Nigdy nie dokonujcie interwencji na wtyczce. Nigdy nie używajcie adaptatora z elekronarzędziami uziemnionymi lub połączonymi z korpusem. W ten sposób unikniecie ryzyka porażenia prądem elektrycznym. Unikajcie wszelkiego kontaktu z powierzchniami uziemnionymi lub połączonymi z korpusem (to znaczy: przewody, grzejniki, kuchenki, lodówki, itd.). Ryzyko porażenia prądem elektrycznym wzrasta, kiedy jakaś część waszego ciała ciała styka się z powierzchniami uziemnionymi lub połączonymi z korpusem. Nigdy nie wystawiajcie waszego elektronarzędzia na deszcz czy wilgoć. Ryzyko porażenia prądem elektrycznym wzrasta, kiedy woda wnika do elektronarzędzia. Przewód zasilający należy utrzymywać w dobrym stanie. Nie trzymajcie nigdy narzędzia za przewód zasilający i nigdy nie ciągnijcie za przewód zasilający w celu wyłączenia narzędzia. Trzymajcie przewód zasilający z dala od wszelkiego źródła ciepła, oleju czy wszelkich ostrych przedmiotów i poruszających się części. Ryzyko porażenia prądem elektrycznym wzrasta, kiedy przewód jest uszkodzony lub zaplątany. Kiedy pracujecie na zewnątrz (w plenerze), używajcie wyłącznie przedłużaczy przewidzianych do użytku na zewnątrz. W ten sposób unikniecie ryzyka porażenia prądem elektrycznym.

Podczas użytkowania elektonarzędzia, zachowajcie czujność, patrzcie uważnie na to co robicie i odwołujcie się do zdrowego rozsądku. Nie używajcie waszego narzędzia, kiedy jesteście zmęczeni, pod wpływem alkoholu, narkotyków czy lekarstw. Nigdy nie zapomnijcie, że wystarczy ułamek sekundy nieuwagi, aby doszło do poważnego zranienia. 22/01/06 EJS-500-600QEO_20 lgs

Noście odpowiednie wyposażenie ochronne. Należy zawsze chronić oczy. Aby uniknąć ryzyka poważnych obrażeń ciała, w zależności od warunków pracy zakładajcie maskę przeciwpyłową, obuwie przeciwpoślizgowe, kask lub ochrony słuchowe. Unikajcie przypadkowego włączenia. Przed podłączeniem waszego narzędzia, upewnijcie się czy wyłącznik jest na "zatrzymane". Aby uniknąć ryzyka wypadków, nie przenoście waszego narzędzia trzymając palec na włączniku i nie podłączajciego, kiedy włącznik jest w pozycji "włączone". Wyjmijcie klucze zaciskowe przed uruchomieniem waszego narzędzia. Klucz zaciskowy, który pozostaje przyczepiony do ruchomej części narzędzia może zostać odrzucony i spowodować poważne obrażenia ciała. Zawsze zachowujcie pozycję równowagi. Opierajcie się dobrze na waszych nogach i nie wyciągajcie ramion zbyt daleko. W razie przypadkowego zdarzenia, stabilna pozycja przy pracy umożliwia lepsze panowanie nad narzędziem. Noście odpowiednie ubrania. Nie noście luźnych ubrań, czy też biżuterii, które mogą być pochwycone przez poruszające się części. Tak samo, dopilnujcie by wasze włosy, ubrania, rękawice były oddalone od ruchomych części. Jeżeli wasze narzędzie zostało dostarczone z urządzeniem zbierającym pył, dopilnujcie by było ono poprawnie zainstalowane i używane. W ten sposób unikniecie ryzyka wypadków spowodowanych kurzem.

Naprawy powinny być wykonywane przez wyspecjalizowanego technika i jedynie przy użyciu oryginalnych części zamiennych. W ten sposób możecie bezpiecznie używać waszego narzędzia elektrycznego. OPIS

SPOSÓB UŻYCIA I KONSERWACJA

Narzędzia, których przestaliście używać, powinny być schowane poza zasięgiem dzieci. Nie pozwalajcie używać narzędzia osobom, które go nie znają bądź nie zapoznały się z niniejszymi przepisami bezpieczeństwa. Narzędzia są niebezpieczne w rękach niedoświadczonych osób. Konserwujcie starannie wasze narzędzia. Sprawdźcie ustawienie ruchomych części. Sprawdźcie czy jakaś część nie jest zepsuta. Skontrolujcie montaż i wszelkie elementy, które mogłyby ujemnie wpłynąć na działanie narzędzia. Jeżeli jakieś części są uszkodzone, dajcie wasze narzędzie do naprawy zanim zaczniecie go używać. Przyczyną wielu wypadków była zła konserwacja narzędzi. Dopilnujcie by wasze akcesoria tnące były zawsze naostrzone i czyste. Narzędzia utrzymywane w dobrym stanie i dobrze naostrzone prezentują mniejsze ryzyko zablokowania i łatwiej nad nimi panować. Przestrzegajcie niniejszych wymogów bezpieczeństwa, kiedy używacie tego narzędzia, akcesoriów, końcówek itd. biorąc pod uwagę specyfikę waszego urządzenia, przestrzeń roboczą i prace do wykonania. Aby uniknąć niebezpiecznych sytuacji, nie używajcie waszego narzędzia do prac, do których nie było ono zaprojektowane.

Nie przeciążajcie narzędzia. Należy używać narzędzia dostosowanego do prac, które chcecie wykonać. Wasze narzędzie będzie bardziej wydajne i pewne, jeżeli będziecie je używali zgodnie z przeznaczeniem. Nie używajcie waszego elektronarzędzia jeżeli wyłącznik nie pozwala na jego zatrzymanie i uruchomienie. Narzędzie, które nie może być poprawnie włączone i wyłączone jest niebezpieczne i musi być obowiązkowo naprawione. Przed przystąpieniem do regulowania, wymiany aksesoriów czy chowania narzędzia odłączcie je od źródła zasilania. W ten sposób ograniczycie ryzyko przypadkowego uruchomienie narzędzia.

Wyłącznik-spust Przekładnia zmiany prędkości Przycisk blokujący pozycję "włączone" Osłona brzeszczotu Podstawa Żłobek Tarcza piły Urządzenie nastawcze ruchu wahadłowego Przyłącze do odciągu trocin Dźwignia blokady nachylenia Schowek na brzeszczoty Kółko prowadzące Szczelina Równoległy prowadnik cięcia (w opcji) Śruba zaciskowa prowadnika cięcia równoległego Dźwignia szybkomocująca brzeszczotu Lampka kontrolną podłączenia pod napięcie 22/01/06 EJS-500-600QEO_20 lgs

Polski Kiedy zwalniacie palec z przycisku blokady, wasza piła dalej funkcjonuje. PARAMETRY TECHNICZNE Zasilanie Moc Prędkość skokowa EJS-500QEO 230 V ~ 50 Hz 500 W

skoków /min 16 mm Skok brzeszczotu Zakres możliwości cięcia: - W drewnie 75 mm - W stali 6 mm Oby odblokować pozycję "włączona", naciśnijcie na spust a następnie zdejmijcie z niego palec. EJS-600QEO 230 V ~ 50 Hz 600 W

skoków /min 20 mm Jeżeli funkcja blokady jest włączona a wasza wyrzynarka zostanie odłączona od zasilania przez nieuwagę, należy natychmiast odblokować pozycję "włączona". OSTRZEŻENIE Przed podłączeniem waszej wyrzynarki, upewnijcie się, że urządzenie blokady w pozycji "włączona" nie jest wciśnięte (naciśnijcie na spust a następnie zwolnijcie nacisk). Nie zastosowanie się do tego wymogu może pociągnąć za sobą przypadkowe uruchomienie i spowodować ciężkie obrażenia ciała. Tak samo nie blokujcie wyrzynarki w pozycji "włączona", jeżeli wykonujecie prace wymagające częstego zatrzymania wyrzynarki. 75 mm 8 mm CHARAKTERYSTYKA

ZAPOZNAJCIE SIĘ Z WASZĄ PIŁĄ WYRZYNARKĄ

Przed użyciem waszej piły należy zapoznać się z wszelkim funkcjami oraz ich specyfiką w zakresie bezpieczeństwa. PRZEKŁADNIA ZMIANY PRĘDKOŚCI (Rys. 2)

PODŁĄCZENIE ELEKTRYCZNE

Wasza piła wyposażona jest w przekładnię zmiany prędkości (2) umożliwiającą kontrolowanie i regulowanie prędkości i mocy narzędzia. Możecie zwiększyć (+) lub zmniejszyć (-) prędkość wyrzynarki poprzez obracanie przekładni zmiany prędkości w kierunku strzałek przedstawionych na rysunku 2. Wasza wyrzynarka zawiera silnik o dobrej jakości. Powinna być ona podłączona do odpowiedniego gniazdka elektryczngo zgodnie z zasilaniem wskazanym na tabliczce znamionowej narzędzia. Nie należy używać tego narzędzia z prądem stałym (DC). Duży spadek napięcia powoduje przegrzanie silnika i utratę mocy silnika. Jeżeli wasze narzędzie nie działa, mimo że jest podłączone, sprawdźcie ponownie zasilanie. Objaśnienie: Trzymajcie wyrzynarkę w normalnej pozycji działania i obróćcie zmiennik prędkości w kierunku przeciwnym do ruchu wskazówek zegara w celu zwiększenia prędkości i mocy waszej wyrzynarki. W celu zwiększenia prędkości, obróćcie zmiennik prędkości w kierunku zgodnym z ruchem wskazówek zegara. OSTRZEŻENIE Nawet po dokładnym zaznajomieniu się z waszą piłą, bądźcie ostrożni. Nigdy nie zapomnijcie, że wystarczy ułamek sekundy nieuwagi, aby doszło do poważnego zranienia. Jeżeli chcecie zablokować przekładnię zmiany prędkości na wybranej prędkości, naciśnijcie na spust, wciśnijcie przycisk blokady w pozycji "włączona" i zwolnijcie palec ze spustu. Następnie możecie obracać zmiennik aż do wybrania pożądanej prędkości. FUNKCJONOWANIE SPUST (Rys. 1)

Objaśnienie: Jeżeli przekładnia zmiany prędkości jest obrócona maksymalnie w prawo (wyregulowanie na zero), wasza wyrzynarka nie będzie działała. Aby URUCHOMIĆ waszą piłę wyrzynarkę, naciśnijcie na spust (1). Aby WYŁĄCZYĆ waszą piłę należy ściągnąć palec ze spustu. Objaśnienie: Jeżeli zadecydujecie, że nie będziecie używali przekładni zmiany prędkości, obróćcie ją do oporu w lewą stronę. Pozycja ta pozwoli wam kontrolować prędkość jedynie poprzez siłę nacisku na spust.

PRZYCISK BLOKADY W POZYCJI "WŁĄCZONY"

(Rys.1) Należy unikać używania waszej piły na zbyt słabej prędkości podczas przedłużonych okresów. Funkcjonowanie na małej prędkości przez dłuższy czas może spowodować przegrzanie silnika. W tym wypadku, aby ochłodzić wyrzynarkę, dajcie jej popracować na pusto (bez obciążenia) przy maksymalnej prędkości. Wasza wyrzynarka wyposażona jest w urządzenie pozwalające na zablokowanie jej w pozycji "włączona" (3). Funkcja ta jest wyjątkowo przydatna podczas przedłużonych okresów cięcia. Aby zablokować waszą wyrzynarkę w pozycji "włączona", naciśnijcie na spust, wciśnijcie przycisk blokady znajdujący się z boku uchwytu i zwolnijcie palec ze spustu.

Poniższe wskazówki pomogą Państwu określić jaką prędkość wybrać w zależności od typu cięcia do wykonania:

MAŁA prędkość jest odpowiednia do prac wymagających małej mocy i prędkości, na przykład kiedy rozpoczynacie cięcie. ŚREDNIA prędkość jest odpowiednia do cięcia w twardych metalach, plastiku i sklejce. DUŻA prędkość jest odpowiednia do prac wymagających dużej mocy, jak cięcie drewna. Materiały cienkie, jak aluminium, brąz czy miedź wymagają również wysokich prędkości cięcia.

OSTRZEŻENIE W celu uniknięcia ryzyka poważnych obrażeń cielesnych zakładajcie zawsze okulary ochronne lub okulary zabezpieczające wyposażone w boczne osłony. Trzymajcie wasze ręce i palce z dala od obudowy silnika i brzeszotu i nie wkładajcie ich pod obrabiany przedmiot, kiedy piła jest uruchomiona. PRZECHOWYWANIE BRZESZCZOTÓW (Rys.3) (JEDYNIE MODEL EJS-600 QEO) OSTRZEŻENIE W celu uniknięcia wszelkich poważnych obrażeń ciała, nigdy nie używajcie waszej piły wyrzynarki zanim się nie upewnicie, że obudowa ochronna brzeszczotu jest na swoim miejscu. Schowek na brzeszczoty jest szczególnie praktyczny. Schowek (11) znajduje się z tyłu przyłącza do odciągu pyłu. Umożliwia on schowanie brzeszczotów zamiennych.

Aby go otworzyć: Naciśnijcie kciukiem lub palcem na pokrywę. Umieśćcie brzeszoty w schowku do przechowywania brzeszczotów Aby go zamknąć: Naciśnijcie kciukiem lub palcem na pokrywę. GENERALNE CIĘCIA (Rys. 5) Umieścić przód podstawy piły wyrzynarki na obrabianym przedmiocie, następnie wyrównać stronę tnącą brzeszczotu z linią cięcia obrabianego przedmiotu. Upewnijcie się, że przewód zasilający nie znajduje się na przewidzianej trasie cięcia brzeszczotu. Uruchomcie piłę wyrzynarkę, następnie skierujcie ją w stronę powierzchni roboczej. Naciskajcie stałą siłą w dół, tak by wasza piła pozostała stabilna i wykonajcie lekki nacisk w przód w celu przesunięcia waszego narzędzia do przodu. OSTRZEŻENIE Nie wprowadzajcie brzeszczotu piły (7) do szczelin wentylacyjnych. Mogłby on zetknąć się z wewnętrznymi częściami pod napięciem i spowodować porażenie prądem elektrycznym, co może pociągnąć za sobą poważne obrażenia cielesne.

NIE PRZECIĄŻAJCIE WASZEJ PIŁY

WYRZYNARKI Jeżeli przeciążacie waszą piłę, możecie spowodować przegrzanie silnika i złamać brzeszczot. OSTRZEŻENIE Wasza piła nie powinna być nigdy podłączona kiedy zakładacie części, wykonujecie regulacje, zakładacie lub ściągacie brzeszczot, czy kiedy jej nie używacie. Odłączcie z sieci waszą piłę, aby uniknąć przypadkowego uruchomienia grożące poważnymi obrażeniami ciała. RUCH WAHADŁOWY (Rys. 5) Brzeszczot wyrzynarki tnie wykonując ruch wahadłowy. Funkcja ta jest regulowana i umożliwia szybsze i skuteczniejsze ciecie. Podczas ruchu wahadłowego, brzeszczot tnie w ruchu wznoszącym, ale nie dotyka materiału w ruchu opadającym. ZAINSTALOWANIE BRZESZCZOTU (Rys.4)

Popchnijcie w górę dźwignię szybkomocującą brzeszczotu (16). Wprowadźcie brzeszot piły wyrzynarki do nośnika brzeszotu najdalej jak to możliwe. Sprawdźcie czy tylna część brzeszczotu jest poprawnie wsadzona do żłobka rolki prowadzącej (12). Zwolnijcie dźwignię szybkomocującą brzeszczotu. Odłączcie od sieci waszą piłę.

OSTRZEŻENIE Jeżeli piła nie została odłączona, może dojść do przypadkowego włączenia, grożącego poważnymi obrażeniami ciała.

Szybki ruch wahadłowy (H) jest korzystniejszy dla cięć szybkich wykonywanych w miękkich materiałach. Ruch wolniejszy (L) odpowiada materiałom bardziej odpornym. 22/01/06 EJS-500-600QEO_20 lgs

FUNKCJONOWANIE CIĘCIE W LINII PROSTEJ (Rys.5) Możecie wykonać cięcie w linii prostej, kierując piłę wzdłuż listwy czy linijki uprzednio zamocowanej do obrabianego przedmiotu przy pomocy ścisków ślusarskich. Wykonujcie cięcie proste tylko w jednym kierunku: nie zatrzymujcie się w połowie cięcia, po to by dalej ciąć od przeciwnej strony.

CIĘCIE ZANURZENIOWE (Rys.8) OSTRZEŻENIE W celu uniknięcia utraty kontroli nad piłą wyrzynarką, połamania brzeszczotów lub uszkodzenia przedmiotu do obróbki, bądźcie bardzo czujni przy wykonywaniu cięć zanurzeniowych. Odradzamy Państwu próbowanie wykonywania cięć zanurzeniowych w jakimkolwiek materiale poza drewnem. WYRZYNANIE (Rys.6) Zachodzi możliwość wykonania cięć po liniach krzywych, stosując pewien nacisk na uchwyt w celu prowadzenia piły. OSTRZEŻENIE Zbyt duży nacisk boczny na brzeszczot mógłby połamać lub uszkodzić obrabiany przedmiot. CIĘCIE SKOŚNE (Rys.7)

Możecie nastawić kąt nachylenia cięcia od 0° do 45°, w prawo lub w lewo. Kąty nachylenia zaznaczone są w odstępach 15° na wyskalowanej podziałce znajdującej się na prawo i na lewo od podstawy.

W celu wykonania bardziej precyzyjnych cięć zaleca się użycie głowicy prostowodu kreślarskiego (kątomierza). Ustawianie kąta (Jedynie model EJS-600QEO)

Odblokujcie dźwignię blokady nachylenia (10), tak by podstawa mogła być przemieszczona. Przesuńcie delikatnie podstawę do przodu, tak by uwolnić zderzaki obudowy silnika. Wyrównajcie brzeg obudowy silnika z pożądanym kątem nachylenia na podstawie. Po ustawieniu kąta nachylenia przesuńcie podstawę do tyłu, tak aż punkt odniesienia na obudowie silnika wyrówna się ze żłobkiem (6) odpowiadającym wybranemu kątowi z tyłu podstawy. Załóżcie na miejsce dźwignię blokady nachylenia, tak by podstawa została w tej pozycji.

Wyznaczcie linię cięcia w taki sposób, by była dobrze widoczna na przedmiocie do obróbki. Ustawcie kąt cięcia na 0°. Pochylcie piłę wyrzynarkę do przodu w taki sposób by opierała się ona na przodzie podstawy i by brzeszczot nie był w kontakcie z obrabianym przedmiotem po uruchomieniu piły. Upewnijcie się, że brzeszczot znajduje się wewnątrz strefy cięcia. Ustawcie prędkość piły na dużą prędkość a następnie obniżajcie powoli brzeszczot w obrabiany przedmiot aż zanurzy się on w drewnie. Kontynuujcie opuszczanie brzeszczotu poprzez obrabiany przedmiot aż podstawa będzie na płasko oparta o nią, następnie przemieśćcie piłę do przodu w celu zakończenia wykrawania wewnętrznego. Do tego typu cięcia używajcie wyłącznie brzeszczotów typu 7 zębów na cal.

Wasza wyrzynarka pozwala wam ciąć w różnych metalach. Uważajcie by nie zgiąć czy nie wykrzywić brzeszczotów. Przede wszystkim, nie przeciążajcie brzeszczotu. Jeżeli brzeszczot zaczyna drżeć lub są nadmierne wibracje, użyjcie brzeszczotu z cieńszymi zębami, lub wyregulujcie wyrzynarkę na większą prędkość. Jeżeli brzeszczot grzeje się zbyt mocno, wybierzcie mniejsza prędkość. Jeżeli zęby brzeszczotu blokują się w wyniku nadwyżki wiórów pozostałych po cięciu miękkich materiałów, jak aluminium, należy użyć brzeszczotu o grubszych zębach lub wyregulować wyrzynarkę na mniejszą prędkość. Ustawianie kąta (Jedynie model EJS-500QEO)

Po ustawieniu kąta nachylenian przesuńcie podstawę do tyłu, tak aż punkt odniesienia na obudowie silnika wyrówna się ze żłobkiem (6) odpowiadającym wybranemu kątowi z tyłu podstawy. Dokręćcie śruby przytrzymujące podstawę przy użyciu klucza z wyposażenia, tak by podstawa została w tej pozycji. Odkręćcie śruby przytrzymujące podstawę przy użyciu klucza z wyposażenia, tak by podstawa mogła być przemieszczona. Przesuńcie delikatnie podstawę do przodu, tak by uwolnić zderzaki obudowy silnika. Wyrównajcie brzeg obudowy silnika z pożądanym kątem nachylenia na podstawie.

FUNKCJONOWANIE Zalecamy Państwu naoleić linię cięcia, kiedy pracujecie w metalu, wtedy brzeszczot nie będzie się zbytnio grzał, wzrośnie moc cięcia i przedłuży się długotrwałość brzeszczotu. Przymocujcie mocno przedmiot do obróbki i tnijcie blisko punktu zaciskowego w celu uniknięcia wibracji. PROWADNIK CIĘCIA RÓWNOLEGŁEGO - W OPCJI (Rys. 10) Możecie wyposażyć waszą wyrzynarkę w równoległy prowadnik cięcia (w opcji). To wyposażenie jest bardzo użyteczne do cięć poprzecznych i równoległych. Kiedy tniecie przewody, rury czy kątowniki, zamocujcie je przy pomocy imadła, jeżeli to możliwe i tnijcie w pobliżu imadła. W celu cięcia cienkich blach, należy zacisnąć je między dwoma płytami z drewna czy sklejki i ciąć całość, tak by uniknąć wibracji czy rozerwania materiału. Pozwoli to uzyskać czyste i wyraźne cięcie materiału. Uprzednio należy narysować motyw czy linię cięcia na górnej płycie. ZAINSTALOWANIE:

CIĘCIE BEZ PYŁU (Rys.9) W ten sposób powietrze może przepływać wokół brzeszczotu i zdmuchiwać opiłki i wióry poza linię cięcia. KONSERWACJA

ZAINSTALOWANIE: Duża część komponentów tego narzędzia stanowi część systemu izolacji elektrycznej klasy II i powinny one być wymienione jedynie przez wykwalifikowanego technika. Odłączcie od sieci waszą piłę. OSTRZEŻENIE Jeżeli piła nie została odłączona, może dojść do przypadkowego włączenia, grożącego poważnymi obrażeniami ciała.

Nie używajcie rozpuszczalników do mycia części plastikowych. Większość tworzyw sztucznych, mogłyby zostać uszkodzone przez użycie rozpuszczalników dostępnych w sprzedaży. Używajcie czystej szmatki do mycia zabrudzeń, pyłu, itd. Zamocujcie przyłącze do odciągu pyłu na tyle podstawy. Powinniście usłyszeć "Klik" wskazujący poprawne zamocowanie.. Podłączcie otwór do ewakuacji z systemem odsysania kurzu. OSTRZEŻENIE Elementy plastikowe nigdy nie powinny być w kontakcie z płynem hamulcowym, benzyną, czy produktami na bazie ropy naftowej, przenikliwymi olejami itd. Substancje te zawierają produkty chemiczne, które mogłyby uszkodzić, osłabić lub zniszczyć plastik. ZDEJMOWANIE:

Wprowadźcie ramię prowadnika do dwóch szczelin znajdujących się w podstawie wyrzynarki. Ustawcie równoległy prowadnik cięcia (14) na wybranej szerokości i dokręćcie śrubę prowadnika cięcia (15) w celu przytrzymania go w tym miejscu. OSTRZEŻENIE Należy używać tylko oryginalnych części zamiennych w wypadku wymiany. Użycie jakiejkolwiek innej części mogłoby spowodować zagrożenie lub też uszkodzić wasze narzędzie. Dostarczono urządzenie odsysające pył, co umożliwia wykonywanie cięcia bez pyłu. Wyposażenie to należy zamocować na podstawie piły wyrzynarki.

Odłączcie od sieci waszą piłę. OSTRZEŻENIE Jeżeli piła nie została odłączona, może dojść do przypadkowego włączenia, grożącego poważnymi obrażeniami ciała.

Kiedy tniecie metale, utrzymujcie w czystości część nośnika brzeszczotu wystawioną na opiłki, wycierając ją regularnie przy pomocy ścieraczki nasączonej olejem. Bądźcie uważni przy wyrzucaniu ściereczki po jej zużyciu i podejmijcie wszelkie środki ostrożnościi w celu uniknięcia ryzyka pożaru.

Ciągnijcie za przyłącze do odciągu pyłu w celu odczepienia go. Odłączcie od sieci waszą piłę. OSTRZEŻENIE Jeżeli piła nie została odłączona, może dojść do przypadkowego włączenia, grożącego poważnymi obrażeniami ciała.

Polski OSTRZEŻENIE Należy sprawdzać stan przedłużaczy przed każdym użyciem i jeżeli są one uszkodzone należy je natychmiast zastąpić. Nigdy nie używajcie narzędzia, jeżeli przedłużacz jest uszkodzony, gdyż wszelki kontakt z uszkodzoną częścią mółby pociągnąć za sobą porażenie prądem i spowodować poważne obrażenia ciała. KONSERWACJA Okazało się, że elektronarzędzia używane na statkach z włókna szklanego, w samochodach sportowych, na płytach pokryciowych, powłokach do szpachlowania lub gipsie mają tendencję do szybszego zużywania się i większej ilości usterek. Wióry i opiłki z materiałów mają wpływ ścierający na części elektronarzędzi jak: koła zębate, szczotki, wyłączniki itd. W związku z tym przedłużone używanie tego narzędzia na włóknie szklanym, na płytach pokryciowych, powłokach do szpachlowania lub gipsie jest zdecydowanie odradzane. Gdybyście jednak użyli waszej wyrzynarki do cięcia któregoś z tych materiałów, jest wyjątkowo ważne regularne mycie wyrzynarki strumieniem sprężonego powietrza. OSTRZEŻENIE Kiedy używacie elektronarzędzi lub kiedy je czyścicie sprężonym powietrzem, zakładajcie zawsze okulary ochronne lub okulary zabezpieczające wyposażone w boczne osłony. Zakładajcie również osłonę na twarz, jeżeli przy pracy wydziela się pył. SMAROWANIE LAMPKA NAPIĘCIE Wszystkie łożyska tego narzędzia zostały nasmarowane smarem o wysokim wskaźniku smarowania w wystarczającej ilości na cały cykl życia produktu używanego w normalnych warunkach. W wyniku czego, nie zachodzi potrzeba dodatkowego smarowania. Wasze narzędzie wyposażone jest w lampkę kontrolną podłączenia pod napięcie (17) która zaświeca się, gdy narzędzie jest podłączone do zasilania. Kontrolka ta zwraca uwagę na fakt, że narzędzie jest pod napięciem i że się uruchomi gdy tylko naciśniecie na spust- włącznik. UWAGA Przedłużacze powinny być trzymane z dala od strefy cięcia, upewnijcie się że przewód zasilający nie może być pochwycony podczas cięcia przez kawałki drewna, narzędzia itd. KONTROLNA PODŁĄCZENIA POD OCHRONA ŚRODOWISKA Przetwarzaj surowce zamiast je wyrzucać. Dla poszanowania środowiska sortuj odpady i wrzuć zużyte urządzenie, akcesoria i opakowanie do specjalnych pojemników albo odnieś je do punktów zajmujących się recyclingiem.

22/01/06 17:50 WARUNKI GWARANCJI Na niniejszy produkt Ryobi udzielona jest dwuletnia gwarancja na ukryte wady fabryczne oraz na zdefektowane części. Okres gwarancji dwudziestu czterech (24) miesięcy, zaczyna się od wiążącej daty widniejącej na oryginale faktury wystawionej przez sprzedawcę dla ostatecznego nabywcy. Gwarancja ta nie obejmuje zniszczenia wynikającego z normalnego zużycia, czy też uszkodzeń spowodowanych nadmierną eksploatacją, lub niewłaściwą konserwacją, czy nieodpowiednim użytkowaniem niezgodnym z przeznaczeniem. Wyłączone są z niej również akcesoria tj. akumulatory, żarówki, ostrza, końcówki, worki, itd. W wypadku stwierdzenia złego funkcjonowania podczas okresu gwarancyjnego, prosimy o skierowanie NIE ZDEMONTOWANEGO produktu, wraz z dowodem zakupu do waszego dostawcy lub do najbliższego Autoryzowanego Punktu Serwisowego Ryobi. Niniejsza gwarancja nie podważa przysługujących Państwu uprawnień dotyczących wadliwych produktów. Page 134

Z całą odpowiedzialnością oświadczamy, że niniejszy produkt jest zgodny z normami czy też znormalizowanymi dokumentami wymienionymi poniżej: EN50366, EN60745-1, EN60745-2-11, 89/336/EEC, 98/37/EC
