INSTRUKCJA OBSŁUGI RCLK-W87 Royal Catering

Opisparametru	Wartośćparametru
Nazwa produktu	CHŁODZIARKA NA NAPOJE
Model	RCLK-W87
Napięcie zasilania [V~] /Częstotliwość [Hz]	230/50
Moc znamionowa [W]	230
Prąd znamionowy [A]	1,3
Klasa ochronności	1
Zużycie energii [kWh/24h]	2,86
Klasa energetyczna	D
Czynnik chłodniczy	R290/70g
Środek izolujący	C_5 H_10
Zakres temperatur [°C]	-1 ÷ 2
Pojemność [L]	87
Klasa klimatyczna	4
AE C (Roczne zużycie energii)[kWh/rok]	1059
Wymiary [Szerokość xGłębokość x Wysokość; mm]	772x833x930
Ciężar netto [kg]	46

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie

zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

	Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.
	Przed użyciem należy zapoznać się z instrukcją.
	Produkt podlegający recyklingowi.
	UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).
	UWAGA! Ostrzeżenie przed porażeniem prądem elektrycznym!
	UWAGA! Niebezpieczeństwo pożaru - materiały łatwopalne!
	Do użytku tylko wewnątrz pomieszczeń.

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

2. Bezpieczeństwo użytkowania

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do .

2.1. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do gniazda. Nie modyfikować wtyczki w jakikolwiek sposób. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikać dotykania uziemionych elementów, takich jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli ciało jest uziemione i dotyka urządzenia narażonego na bezpośrednie działanie deszczu, mokrej nawierzchni i pracy w wilgotnym otoczeniu. Przedostanie się wody do urządzenia zwiększa ryzyko jego uszkodzenia oraz porażenia prądem.
c) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękoma.
d) Nie należy używać przewodu w sposób niewłaściwy. Nigdy nie używać go do przenoszenia urządzenia lub do wyciągania wtyczki z gniazda. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub popłatane przewody zwiększają ryzyko porażenia prądem.
e) Jeśli nie można uniknąć używania urządzenia w środowisku wilgotnym, należy stosować wyłącznik różnicowo-prądowy (RCD). Używanie RCD zmniejsza ryzyko porażenia prądem.
f) Zabrania się używania urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi wyraźne oznaki zużycia. Uszkodzony przewód zasilający powinien być wymieniony przez wykwalifikowanego elektryka lub serwis producenta
g) Aby uniknąć porażenia prądem elektrycznym, nie należy zanurzać kabla, wtyczki ani samego urządzenia w wodzie lub innym płynie. Nie wolno używać urządzenia na mokrych powierzchniach.
h) UWAGA – ZAGROŻENIE ŻYCIA! Podczas czyszczenia lub użytkowania urządzenia nigdy nie wolno zanurzać go w wodzie lub innych cieczach.
i) Nie należy używać urządzenia w pomieszczeniach o bardzo dużej wilgotności / w bezpośrednim pobliżu zbiorników z wodą!
j) Nie wolno dopuszczać do zamoczenia urządzenia. Ryzyko porażenia prądem!

2.2. Bezpieczeństwo w miejscu pracy

a) W razie stwierdzenia uszkodzenia lub nieprawidłowości w pracy urządzenia należy je bezzwłocznie wyłączyć i zgłosić to do osoby uprawnionej.
b) W razie wątpliwości czy urządzenia działa poprawnie, należy skontaktować się z serwisem producenta.
c) Naprawy urządzenia może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!
d) W przypadku zaprószenia ognia lub pożaru, do gaszenia urządzenia pod napięciem należy używać wyłącznie gaśnic proszkowych lub śniegowych (CO2).
e) Należy regularnie sprawdzać stan naklejek z informacjami dotyczącymi bezpieczeństwa. W przypadku gdy, naklejki są nieczytelne należy je wymienić.
f) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.
g) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.

Pamiętać! należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

2.3. Bezpieczeństwo osobiste

a) Urządzenie nie jest przeznaczone do tego, by było użytkowane przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługiwać urządzenie.
b) Aby zapobiegać przypadkowemu uruchomieniu upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem do źródła zasilania.
c) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

2.4. Bezpieczne stosowanie urządzenia

a) Nie należy używać urządzenia, jeśli przełącznik ON/OFF nie działa sprawnie (nie załącza i nie wyłącza się). Urządzenia, które nie mogą być kontrolowane za

pomocą przełącznika są niebezpieczne, nie mogą pracować i muszą zostać naprawione.

b) Przed przystąpieniem do regulacji, czyszczenia i konserwacji urządzenie należy odłączyć od zasilania. Taki środek zapobiegawczy zmniejsza ryzyko przypadkowego uruchomienia.

c) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.

d) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzać przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.

e) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.

f) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie osłon lub odkręcać śrub.

g) Przy transportowaniu i przenoszeniu urządzenia z miejsca magazynowania do miejsca użytkowania należy uwzględnić zasady bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych obowiązujących w kraju, w którym urządzenia są użytkowane.

h) Zabrania się przesuwania, przestawiania i obracania urządzenia będącego w trakcie pracy.

i) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.

j) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.

k) Nie wolno uruchamiać pustego urządzenia.

I) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.

m) Trzymać urządzenia z dala od źródeł ognia i ciepła.

n) Nie wolno zasłaniać otworów wentylacyjnych urządzenia!

o) Nie należy przechowywać w urządzeniu ciężkich, trujących ani korodujących przedmiotów.

p) Aby uniknąć uszkodzenia sprężarki podczas transportu nie należy przechylać lodówki o kąt większy niż 45°.

q) UWAGA! Należy zwrócić szczególną uwagę, aby nie uszkodzić elementów obiegu chłodziwa.

r) UWAGA! Nie należy używać żadnych urządzeń elektrycznych wewnątrz komory urządzenia służącej do przechowywania żywności.

s) UWAGA! Urządzenie w swojej konstrukcji zawiera łatwopalne gazy służące izolacji. Z tego powodu urządzenie po zakończeniu eksploatacji powinno być przekazane do utylizacji specjalistom.
t) UWAGA! Wtyczka urządzenia powinna być podłączona do gniazda w miejscu umożliwiającym jej łatwe i szybkie odłącznie.
u) Nie wolno przechowywać w urządzeniu substancji grożących wybuchem np.: puszek zawierających sprężony łatwopalny gaz.
v) Nie wolno ustawiać urządzenia w pobliżu otwartych źródeł ognia, pieców elektrycznych, pieców węglowych itp., jak również nie należy ustawiać urządzenia w miejscu bezpośredniego nasłonecznienia, ponieważ działanie ciepła może zmniejszyć moc chłodzenia, a co za tym idzie podwyższyć zużycie energii elektrycznej.
w) Urządzenie musi być podłączone w sposób bezpośredni do gniazda wtykowego naściennego; nie wolno używać rozgałęziaczy itp.

UWAGA! Pomimo iż urządzenie zostało zaprojektowane tak aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Urządzenie służy do przechowywania i schładzania produktów żywnościowych. Urządzenie nie jest przeznaczone do zamrażania świeżej żywności.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

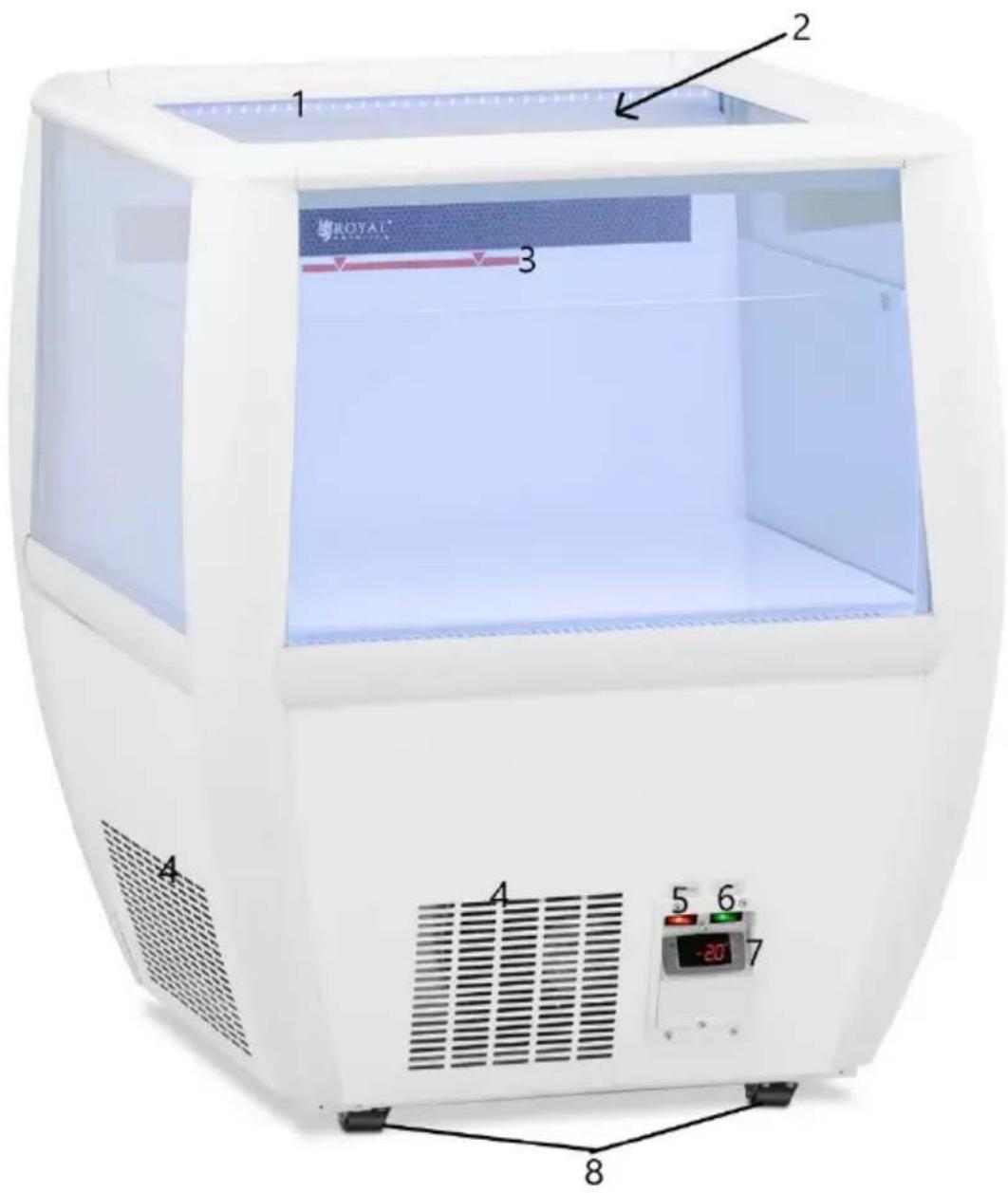

3.1. Opis urządzenia

1 2 3 4 5 6 -20 7 8 ROYAL®

1. Oświetlenie LED
2. Komora chłodnicza
3. Wskaźnik maksymalnego wypełnienia
4. Otwory wentylacyjne
5. Przycisk On/Off (włącz/wyłącz) zasilania
6. Przycisk On/Off (włącz/wyłącz) oświetlenia LED
7. Panel sterowania
8. Kółka

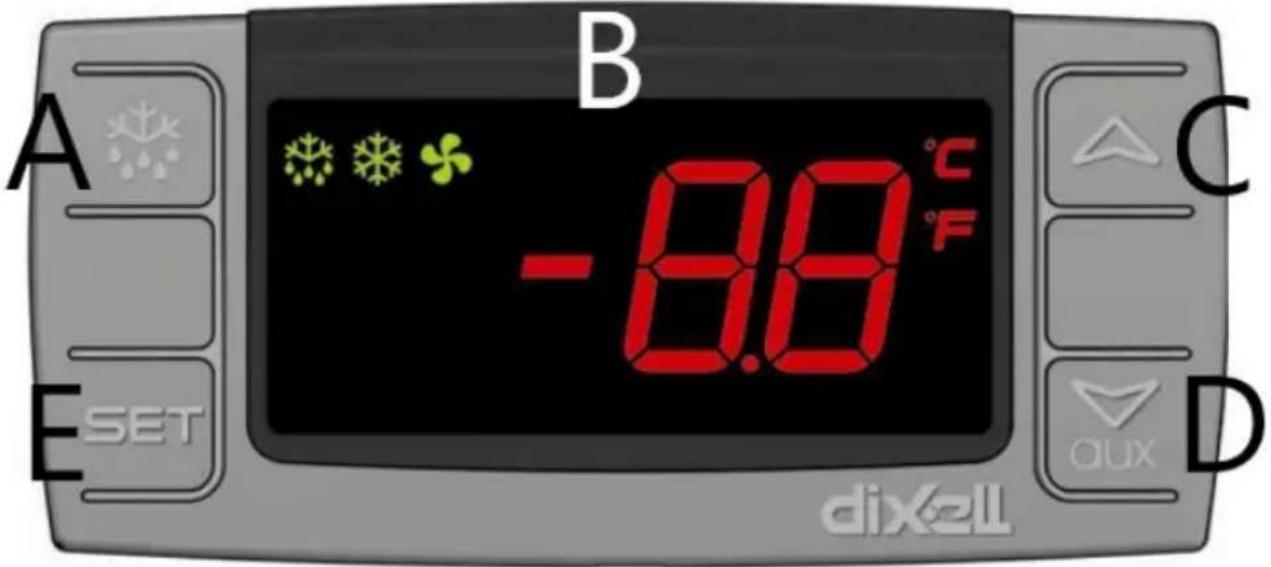

OPIS PANELU STEROWANIA

A B -8.8°C C E SET dixell aux D

A. Przycisk rozmrażania ręcznego
B. Wyświetlacz
C. Przycisk przewijania listy parametrów (w trybie programowania serwisowego) / Zwiększanie ustawianej wartości
D. Przycisk przewijania listy parametrów (w trybie programowania serwisowego) / Zmniejszanie ustawianej wartości
E. Przycisk ustawień (wyświetlenie punktu nastawy; w trybie programowania serwisowego – wybór parametru i potwierdzenie wprowadzonych zmian)

3.2. Przygotowanie do pracy

UMIEJSCOWIENIE URZĄDZENIA

Temperatura otoczenia nie może przekraczać 40°C a wilgotność względna nie powinna przekraczać 85%. Urządzenie należy ustawić w sposób zapewniający dobrą cyrkulację powietrza. Należy utrzymać minimalny odstęp 10 cm od każdej ściany urządzenia. Urządzenie należy trzymać z dala od wszelkich gorących powierzchni. Urządzenie należy zawsze użytkować na równej, stabilnej, czystej, ognioodpornej i suchej powierzchni, która wytrzyma ciężar urządzenia wraz z zawartością. Urządzenie musi znajdować się poza zasięgiem dzieci oraz osób ograniczonych funkcjach psychicznych, sensorycznych i umysłowych. Urządzenie należy umiejscowić w taki sposób, by w dowolnej chwili można się było dostać do wtyczki sieciowej. Należy pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na tabliczce znamionowej!

Słaba wentylacja spowodowana zbyt małą przestrzenią wokół urządzenia może osłabić proces chłodzenia oraz zmniejszyć żywotność sprężarki.

Przed pierwszym użyciem zdemontować wszystkie elementy i umyć je jak również umyć całe urządzenie. Należy również zadbać, aby przed pierwszym włączeniem urządzenie odstało minimum 3h w pozycji pionowej, aby obieg czynnika chłodniczego ustabilizował się.

MONTAŻ URZĄDZENIA

W urządzeniu należy wykonać montaż szklanych, wewnętrznych ścianek odgradzających włożone produkty od obudowy.

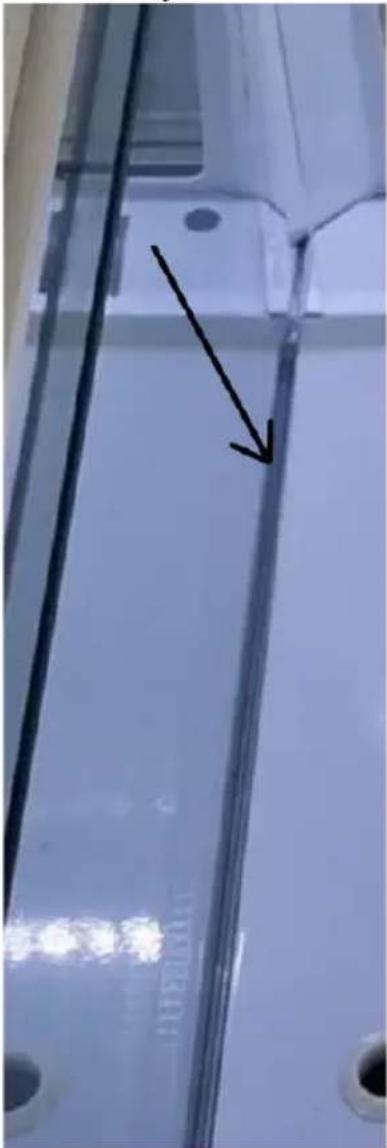

Dolne brzegi szklanych ścianek należy umieścić w rowku wokół podłogi komory chłodniczej:

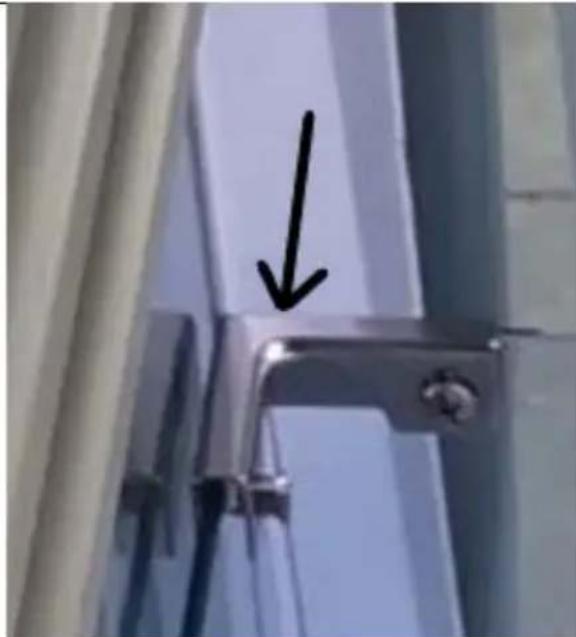

Górne brzegi ścianek połączyć za pomocą łączników: W otwór w łączniku od wewnętrznej strony włożyć sylikonowe zabezpieczenie. Następnie umieścić łącznik na bokach dwóch ścianek. Zabezpieczyć połączenie śrubą zachowując szczególnie ostrożność i nie używając nadmiernej siły.

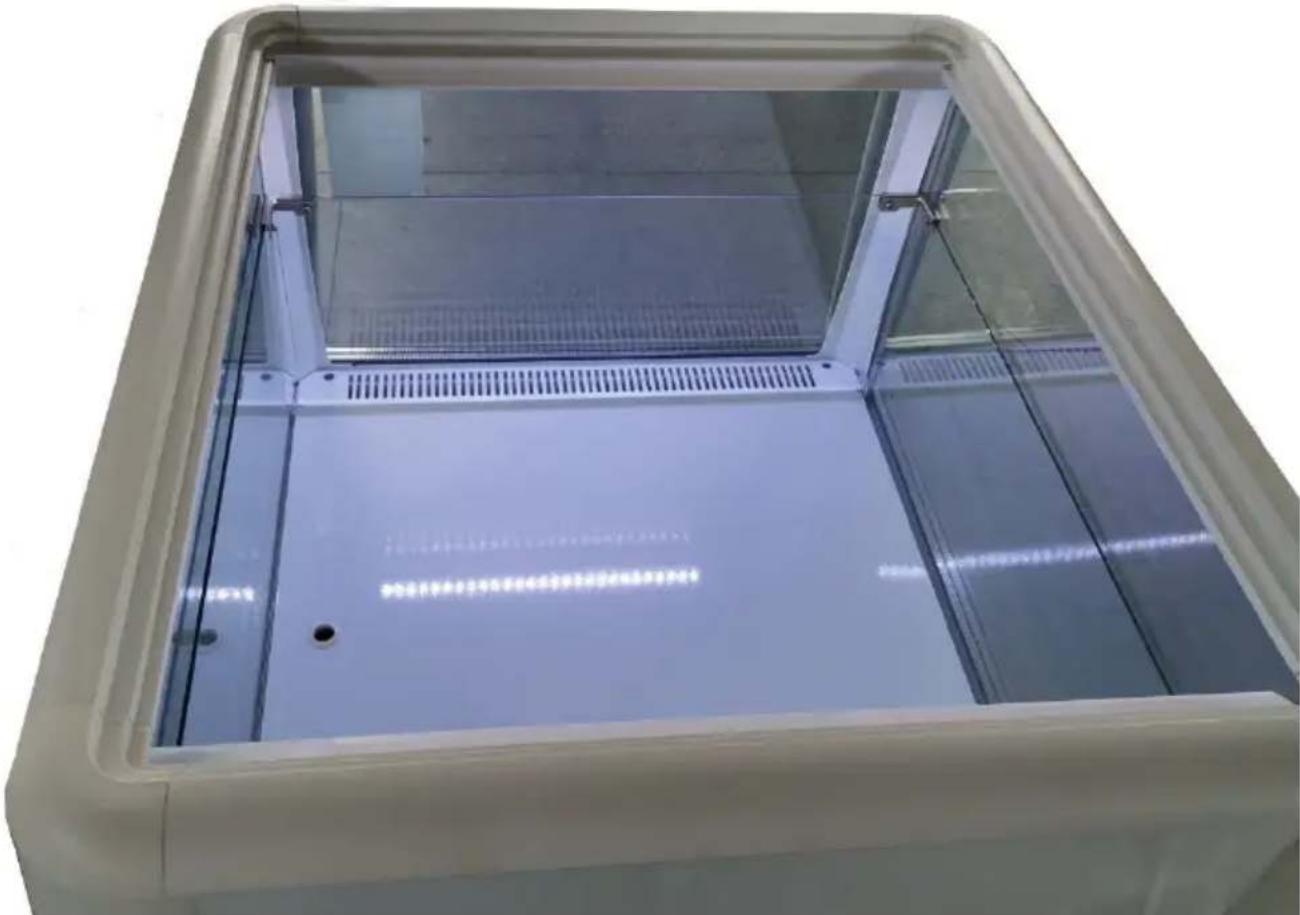

Prawidłowy montaż ścianek przedstawia poniższe zdjęcie.

3.3. Praca z urządzeniem

1. Upewnić się, że przyciski włączania oświetlenia oraz zasilania są w pozycji wyłączonej. Następnie podłączyć wtyczkę urządzenia do źródła zasilania.

2. Włączyć urządzenie za pomocą przycisku (5). W razie potrzeby włączyć podświetlenie wnętrza chłodziarki używając przycisku (6).

3. Użytkownik może pozostawić parametry fabryczne bądź dokonać modyfikacji nastaw temperatury. Opis znajduje się w pkt. 3.3.1.
4. Odczekać, aż komora chłodnicza ochłodzi się do zadanej temperatury. Następnie można umieścić w komorze produkty przeznaczone do chłodzenia.
5. Aby wyłączyć urządzenie należy przycisk (5) ustawić w pozycji wyłączonej, wyłączyć przyciskiem (6) oświetlenie LED (jeśli było wcześniej włączone), a następnie odłączyć wtyczkę urządzenia od źródła zasilania.

Wskazówki dotyczące użytkowania urządzenia:

• W przypadku umieszczania w zamrażarce wcześniej już mrożonej żywności upewnić się, że nie uległa ona rozmrożeniu. Ponowne mrożenie niektórych produktów może skutkować późniejszymi zatruciami pokarmowymi.
• Zabrania się napełniania urządzenia ciepłymi płynami i potrawami, ponadto wszelkie produkty spożywcze wstawiane do urządzenia powinny być w zamkniętym opakowaniu.
• Zabrania się napełniania chłodziarki po samą krawędź. Maksymalny stopień wypełnienia komory chłodniczej wskazuje czerwona linia.
• Nie należy używać śrubokrętów lub innych metalowych narzędzi w celu usuwania warstw lodu powstających na ścianach urządzenia podczas jego użytkowania.
• W przypadku nieużywania urządzenia przez dłuższy czas, w celu oszczędzania energii elektrycznej należy odłączyć wyczyszczone urządzenie od prądu.
• Zawsze przenosić i transportować urządzenie w pozycji pionowej trzymając za jego podstawę lub przesuwając je na kółkach.

3.3.1. OPIS UŻYTKOWANIA PANELU STEROWANIA

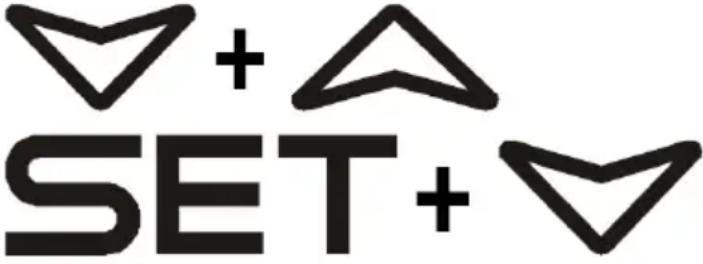

KOMBINACJE PRZYCISKÓW
	Zablokowanie / odblokowanieprzycisków
	Wejście do trybuprogramowania serwisowego –UWAGA! NIE ZALECA SIĘURUCHAMIANIA TRYBUSERWISOWEGO – w tym trybiewszystkie parametry zostałyustawione fabrycznie ijakiekolwiek zmiany mogąspowodować niepoprawnąprace urządzenia.

SET+

Powrót do wyświetlania temperatury otoczenia

Symbol	Tryb	Znaczenie
	Włączony	Sprężarka pracuje
	Miganie	Aktywacja zapobiegania krótkim cyklom pracy
	Włączony	Aktywne rozmrażanie
	Miganie	Aktywne ociekanie
	Włączony	Wentylator aktywny
	Miganie	Opóźnione włączenie wentylatora po rozmrażaniu
	Włączony	Jednostka pomiaru temperatury
	Miganie	Tryb programowania
	Włączony	Jednostka pomiaru temperatury
	Miganie	Tryb programowania

JAK WYŚWIETLIĆ WARTOŚĆ PUNKTU NASTAWY:

1. Nacisnąć krótko SET (E), na wyświetlaczu pojawi się wartość punktu nastawy.
2. Nacisnąć krótko SET (E) lub poczekać około 5 sekund aby powrócić do ekranu standardowego.

JAK ZMIENIĆ PUNKT NASTAWY:

1. Nacisnąć i przytrzymać przycisk SET (E) przez około 3 sekundy.
2. Na wyświetlaczu pojawi się wartość punktu nastawy, dioda °C lub °F zacznie migać.
3. Zmienić wartość nastawy przy użyciu przycisków zwiększania (C) lub zmniejszania (D).
4. Aby zatwierdzić wprowadzone zmiany należy nacisnąć przycisk SET (E).

BLOKOWANIE PRZYCISKÓW:

Nacisnąć i przytrzymać przez co najmniej 3 sekundy przyciski zwiększania (C) i zmniejszania (D). Pojawi się komunikat „OF” oznaczający blokadę przycisków.

ODBLOKOWANIE PRZYCISKÓW:

Nacisnąć i przytrzymać przez co najmniej 3 sekundy przyciski zwiększania (C) i zmniejszania (D). Pojawi się komunikat „on” oznaczający odblokowanie przycisków.

ROZMRAŻANIE RĘCZNE:

Nacisnąć i przytrzymać przycisk (A) przez około 2 sekundy – rozpocznie się rozmrażanie, a na wyświetlaczu pojawi się odpowiedni komunikat („DFR”). Rozmrażanie potrwa maksymalnie do 30minut.

Uwaga! Nigdy nie używać elektrycznych urządzeń do rozmrożenia urządzenia (np. suszarki do włosów) lub otwartego ognia (np. świec). Plastikowe części wnętrza mogą się stopić, a wydobywające się opary zapłonąć przez iskry lub płomień.

W podłodze urządzenia znajduje się zamykany zaślepką otwór służący do odprowadzenia wody z urządzenia na zewnątrz w przypadku pojawienia się jej w większych ilościach. Skroploną wodę w mniejszych ilościach zaleca się zetrzeć miękką ściereczką lub gąbką.

3.4. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową.
b) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrácych.
c) Do czyszczenia urządzenia wolno stosować tylko łagodne środki czyszczące przeznaczone do czyszczenia powierzchni mających styczność z żywnością.
d) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.
e) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
f) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.

g) Należy pamiętać, aby przez otwory wentylacyjne znajdujące się w obudowie nie dostała się woda.
h) Otwory wentylacyjne należy czyścić pędzelkiem i sprężonym powietrzem.
i) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.
j) Do czyszczenia należy używać miękkiej, wilgotnej ściereczki.
k) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej łopatki) ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.
I) Nie czyścić urządzenia substancja o odczynie kwasowym, środkami przeznaczenia medycznego, rozcieńczalnikami, paliwem, olejami lub innymi substancjami chemicznymi może to spowodować uszkodzenie urządzenia.

USUWANIE ZUŻYTYCH URZĄDZEŃ.

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu lokalna administracja.

Technické údaje

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!

ul. Nowy Kisielin – Innowacyjna 7 66-002 Zielona Góra | Poland, EU

e-mail: [e-mail]
