1. obudowa

2. rękojeść główna

3. rękojeść dodatkowa

4. przyłącze/ zawór wodny

5. kabel zasilający z wtyczka

6. obejma rękojeści dodatkowej

7. włącznik

8. blokada włącznika

9. wspornik tylny

10. wrzeciono

11. wylot wody

12. stojak

13. głowica stojaka

14. pokrętło stojaka

15. podstawa stojaka

16. kolumna stojaka

EN

Napięcie i częstotliwość znamionowa

Znamionowa prędkość obrotowa

Nominal rotation

Maksymalna średnica wiercenia

Druga klasa bezpieczeństwa elektrycznego

Przeczytać instrukcję

Stosować ochronę dróg oddechowych

Use the respiration protection

Atemwege schützen!

Używać ochrony słuchu

Używaj gogle ochronne

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Wiertnica diamentowa służy do wykonywania otworów o w zbrojonym betonie za pomocą specjalnych wierteł z diamentowym ostrzem. Możliwe jest też wykorzystanie wiertnicy do wiercenia otworów w materiałach ceramicznych takich, jak beton, asfalt, cegła czy kamień. Dzięki możliwości wodnego chłodzenia praca jest wydajna i bezpieczna. Wiertnica może służyć jako narzędzie ręczne lub stacjonarne, na wyposażeniu produktu znajduje się stojak dedykowany do narzędzia. Prawidłowa, niezawodna i bezpieczna praca produktu jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z produktem należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania produktu niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, producent nie ponosi odpowiedzialności. Używanie produktu niezgodnie z przeznaczeniem powoduje także utratę praw użytkownika do gwarancji i rękojmi.

Produkt jest dostarczany w stanie kompletnym, ale wymaga czynności przygotowawczych, opisanych w dalszej części instrukcji. Produktem dostarczany jest wraz ze stojakiem, rękojeścią dodatkową z obejmą oraz wspornik tylny. Produkt nie jest dostarczany z wiertłami oraz wężem przyłącza wodnego.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-81980
Napięcie znamionowe [V~] 230
Częstotliwość znamionowa [Hz] 50
Moc znamionowa [W] 2200
Klasa izolacji II
Obroty znamionowe [min]	^-1 1200
Mocowanie wiertła 1 1/4" UNC
Minimalna średnica wiertła [mm] 12
Maksymalna średnica wiertła [mm] 180
Długość wiertła	[mm]	150 - 450
Średnica przyłącza wodnego	[" / mm]	1/4" / 6,35
Maks. ciśnienie wody wlotowej	[MPa]	0,5
Hałas
ciśnienie akustyczne L_wA ± K	[dB(A)]	90 ± 3
moc akustyczna L_wA ± K	[dB(A)]	103 ± 3
Drgania a_b ± K	[m/s ^2 ]	2,90 ± 1,5
Stopień ochrony		IP20
Masa	[kg]	12

Deklarowane wartości emisji hałasu zmierzono zgodnie ze standardową metodą badawczą i można je wykorzystać do porównania jednego narzędzia z drugim. Deklarowane wartości emisji hałasu mogą być również wykorzystane do wstępnej oceny narażenia. OSTRZEŻENIE! Emisje hałasu podczas rzeczywistego użytkowania elektronarzędzia mogą różnić się od deklarowanych wartości w zależności od sposobu użytkowania narzędzia, a zwłaszcza od rodzaju obrabianego przedmiotu. Konieczne jest określenie środków bezpieczeństwa w celu ochrony operatora opartych na oszacowaniu narażenia w rzeczywistych warunkach użytkowania (biorąc pod uwagę wszystkie części cyklu roboczego, takie jak czasy, w których narzędzie jest wyłączone i kiedy pracuje w trybie jałowym oprócz czasu wyzwolenia).

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów.

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

PL

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.

Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasi- lania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych.

Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów.

Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów.

Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami.

Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektronarzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odlącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.

Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę

PL

rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA WIERTNIC DIAMENTOWYCH

Podczas wiercenia wymagającego użycia wody należy odprowadzić wodę z miejsca pracy operatora lub użyć urządzenia do zbierania cieczy. Takie środki ostrożności utrzymują suche miejsce pracy operatora i zmniejszają ryzyko porażenia prądem.

Używaj elektronarzędzia za pomocą izolowanych powierzchni chwytających podczas wykonywania operacji, w których narzędzie tnące może stykać się z ukrytym przewodem lub własnym przewodem. Akcesoria tnące stykające się z przewodem pod napięciem mogą sprawić, że odsłonięte metalowe części elektronarzędzia znajdą się pod napięciem i mogą spowodować porażenie prądem elektrycznym.

Podczas wiercenia diamentowego należy nosić ochronę słuchu. Narażenie na hałas może powodować utratę słuchu.

Gdy wiertło się zacina, przestań wywierać nacisk w dół i wyłącz narzędzie. Zbadaj i podejmij działania naprawcze, aby wyeliminować przyczynę zacięcia się wiertła.

Przed ponownym uruchomieniem wiertnicy diamentowej w obrabianym przedmiocie sprawdź przed uruchomieniem czy wiertło obraca się swobodnie. Jeżeli wiertło jest zakleszczone, może się nie uruchomić, może przeciążyć narzędzie lub spowodować uwolnienie wiertła diamentowego z przedmiotu obrabianego.

Podczas mocowania stojaka wiertarskiego za pomocą kotew i elementów mocujących do obrabianego przedmiotu należy upewnić się, że zastosowana kotwa jest w stanie utrzymać i unieruchomić maszynę podczas użytkowania. Jeśli przedmiot obrabiany jest słaby lub porowaty, kotwa może się łatwo wyrwać, powodując zwolnienie stojaka wiertniczego z obrabianego elementu.

Podczas wiercenia w ścianach lub sufitach należy chronić osoby i miejsce pracy po drugiej stronie. Wiertło może prze- chodzić przez otwór lub rdzeń może wypaść po drugiej stronie.

Nie używaj tego narzędzia do wiercenia nad głową z chłodzeniem wodą. Woda przedostająca się do elektronarzędzia zwiększa ryzyko porażenia prądem.

OBSŁUGA PRODUKTU

Przygotowanie do pracy

Produkt należy rozpakować i usunąć wszystkie elementy opakowania. Zaleca się zachować opakowanie do późniejszego przechowywania i transportu produktu. Sprawdzić produkt pod kątem uszkodzeń, które mogły powstać w trakcie transportu.

Uwaga! Przed rozpoczęciem jakichkolwiek czynności przygotowawczych należy się upewnić, że włącznik produktu znajduje się w pozycji „wyłączony” oraz wtyczka przewodu zasilającego produkt jest wyciągnięta z gniazdka zasilającego.

Wiertnicę można przygotować w dwóch wariantach pracy, ręcznym oraz zamocowaną do stojaka.

Wszędzie tam gdzie jest to możliwe należy używać stojaka, który czyni pracę łatwiejszą i bezpieczniejszą.

Przygotowanie do pracy ręcznej

Nałożyć obejmę rękijeści dodatkowej na przód korpusu wiertnicy i ustawić tak, aby otwór w obejmie pokrył się z jednym z otworów w korpusie, a następnie zabezpieczyć pozycję dokręcając śrubę (II). Sprawdzić czy pierścień nie będzie się przemieszczał. W gniazdo obejmy wkręcić rękijeść dodatkową (III). Takie ustawienie rękijeści głównej i dodatkowej jest zalecane do wiercenia w poziomie oraz w miejscach o ograniczonej przestrzeni. Wymaga większej siły przeciwdziałającej nieoczekiwanemu obrotowi wiertnicy.

Rękojeść dodatkową można też wkręcić bezpośrednio w korpus, po przeciwnej stronie do rękojeści głównej (IV). Takie ustawienie rękojeści głównej i dodatkowej zapewnia większą kontrolę nad narzędziem w trakcie pracy.

Następnie należy zamontować wspornik tylny, przykręcając go za pomocą śrub do tyłu obudowy (V).

Przygotowanie do pracy na stojaku

Podstawę stojaka należy zamocować do podłoża. Służą do tego cztery otwory w rogach podstawy (VI). Zamocować na podłoża należy za pomocą wszystkich otworów. Przed rozpoczęciem montażu należy wybrać odpowiedni rodzaj podłoża. Podłoże przeznaczone do montażu powinno być solidne o jednolitej strukturze. Podłoża sypkie lub luźne, np. z kamieniami, piaskiem nie nadają się do montażu podstawy. Elementy złączne należy dobrać odpowiednio do podłoża, można stosować, kołki rozporowe, kotwy, śruby oraz inne wkręcane elementy złączne. Nie stosować wbijanych elementów złącznych. Siły powstające podczas wiercenia mogą wyrwać takie elementy złączne z podłoża. Ponadto podstawa stojaka jest wykonana ze stopów lekkich i nie została

PL

zaprojektowana do przenoszenia obciążeń powstających podczas wbijania elementów złącznych. Podstawa po zamocowaniu do podłoża może być wykorzystywana w dowolnej pozycji.

Zamontować pokrętło ruchomej głowicy stojaka, pokrętło można zamocować po jednej lub drugiej stronie trzpienia głowicy. Nałożyć pokrętło na trzpień, a następnie dokręcić śrubę, tak aby trafiła w otwór w trzpieniu i zablokowała możliwość zsunięcie się pokrętła z trzpienia (VII).

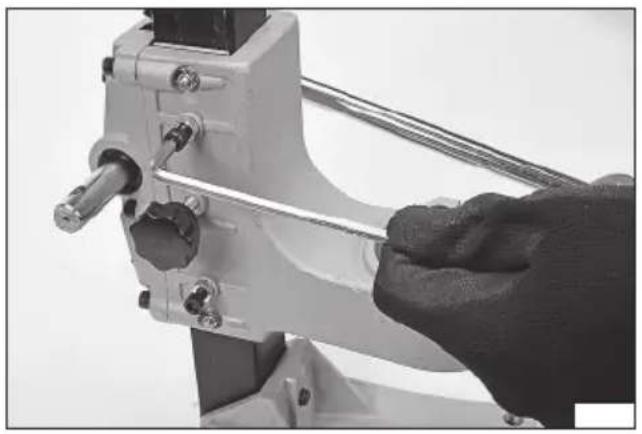

Wyregulować opór ruchu głowicy stojaka. Służą do tego dwie śruby i pokrętło. Za pomocą śrub należy wyregulować stały opór, a pokrętło służy do dodatkowego zwiększenia oporu. Należy nieco odkręcić nakrętki kontrujące, a następnie dokręcić śruby (VIII) i zabezpieczyć ich pozycję przez dokręcenie nakrętek kontrujących. Dokręcić pokrętło (IX) w celu dalszego zwiększenia oporu i odkręcić je w celu zmniejszenia oporu.

Uwaga! Pokrętło oraz śruby nie służą do całkowitego zablokowania ruchu głowicy. Opór ruchu należy dobrać tak, aby głowica nie zmieniała samoczynnie położenia pod wpływem ciężaru wiertnicy zamontowanej w głowicy, a jednocześnie możliwy był płynny ruch głowicy przy pomocy pokrętła.

W otwór na szczycie kolumny stojaka wkręcić zaślepkę (X).

Jeżeli był wcześniej zamontowany pierścień rękojeści dodatkowej należy go zdemontować, należy także zdemontować rękojeść dodatkową jeżeli była wkręcona bezpośrednio w korpus. Wspornik tylny nie jest konieczny do pracy na stojaku, ale jeżeli został zamontowany na potrzeby wcześniejszej pracy i nie stanowi przeszkody w posługiwaniu się wiertnicą na stojaku, jego demontaż nie jest konieczny.

Wiertnicę należy zamocować w głowicy stojaka, wsuwając korpus w obejmę głowicy. Następnie obrócić ją tak aby jeden z otworów w korpusie pokrył się z otworem w obejmie i unieruchomić wiertnicę dokręcając śrubę (XI). Zacisnąć obejmę za pomocą śruby (XII).

Uwaga! Położenie wiertnicy w głowicy należy dobrać tak, aby był jak najlepszy dostęp do rękojeści głównej i włącznika elektrycznego. Rękojeść oraz kabel zasilający nie powinny zakłócać ruchu głowicy.

Montaż wiertła

Wiertło należy zamocować nakręcając je na wrzeciono wiertnicy. Gwint wiertła musi pasować do gwintu wiertnicy. Zabronione jest przerabianie, któregokolwiek z gwintów celem dopasowania. Zabronione jest stosowanie adapterów, które dostosują mocowanie wiertła do mocowania wrzeciona.

Przed zamocowaniem wiertła należy sprawdzić stan obu gwintów, wiertła i wrzeciona. Gwinty muszą być czyste i wolne od uszkodzeń. W razie potrzeby gwinty oczyścić za pomocą szczotki z włosiem z tworzywa sztucznego lub miękkiej szmatki.

W osi wrzeciona znajduje się otwór wylotowy wody chłodzącej. Należy sprawdzić czy nie jest zanieczyszczony. Łatwiej jest to wykonać przed zamocowaniem wiertła. W razie potrzeby wylot wody należy ostrożnie oczyścić za pomocą cienkiego patyczka z drewna lub tworzywa sztucznego. Nie stosować ostrych, metalowych przedmiotów, które mogłyby uszkodzić układ doprowadzający wodę. Jeżeli zanieczyszczenia nie dają się usunąć, należy się skontaktować z autoryzowanym serwisem producenta.

Wiertło zamocować nakręcając je wrzeciono tak, aby gwint wrzeciona został całkowicie zakryty. Połączenie dokręcić przytrzymując wrzeciono jednym kluczem i dokręcając wiertło drugim kluczem (XIII).

Demontaż wiertła należy przeprowadzić odkręcając je kluczem z wrzeciona przytrzymywanym drugim kluczem.

Montaż i demontaż wiertła należy przeprowadzić za pomocą kluczy ręcznych. Wiertło będzie się dokręcało w trakcie wiercenia, co może oznaczać, że demontaż wiertła będzie wymagał użycia większej siły niż montaż.

Podłączenie wody chłodzącej

Uwaga! Do chłodzenia należy wykorzystywać tylko wodę. Zabronione jest wykorzystywanie innych płynów. Woda przeznaczona do chłodzenia powinna być czysta, wolna od jakichkolwiek zanieczyszczeń, które mogłyby ograniczyć lub zablokować przepływ wody.

Zawsze kiedy jest to możliwe należy wiercić z chłodzeniem wodnym. Pozwoli to wydłużyć eksploatację wierteł oraz wiertnicy, a także zmniejszyć ilość pyłu powstającą w trakcie pracy. Sprawdzić czy zawór wodny produktu jest zamknięty, dźwignia zaworu jest równoległa do rękojeści głównej (XIV). Nasunąć wąż o wewnętrznej średnicy podanej w tabeli z danymi technicznymi na króciec zaworu (XV). Sprawdzić czy wąż nie zsunie się samoistnie w trakcie pracy. W razie potrzeby należy połączenie zabezpieczyć za pomocą opaski zaciskowej. Opaski nie zaciskać zbyt mocno, aby nie uszkodzić węża.

Otworzyć dopływ wody do zaworu produktu. Wodę do przyłącza wodnego należy podać pod ciśnieniem nie większym niż określone w tabeli z danymi technicznymi. Sprawdzić czy połączenie węża do króćca zaworu nie wykazuje śladów przecieków. Otworzyć zawór wodny produktu, obracając dźwignię tak, aby została umieszczona prostopadle do rękojeści głównej (XVI).

Sprawdzić czy woda wydobywa się z dyszy wylotowej.

Uwaga! W przypadku gdy koniec wiertła podczas pracy znajdzie się wyżej niż koniec wrzeciona, np. podczas wiercenia w stropie. Należy zadbać aby woda nie spływała w kierunku wiertnicy. Wiertnica nie jest uszczelniona i kontakt wody z układami elektrycznymi produktu może doprowadzić do porażenia elektrycznego co może prowadzić do poważnych obrażeń lub śmierci.

W takim wypadku należy wiercić bez chłodzenia wodnego lub wykorzystać zewnętrzne urządzenie do zbierania nadmiaru wody (dostępne osobno) podłączone do przemysłowego odkurzacza, przeznaczonego do pracy na mokro (dostępne osobno).

Instalację wodną należy poprowadzić tak, aby w żaden sposób nie zakłócała pracy produktu oraz dostępu do rękojeści, uchwytów i włącznika.

PL

Test wyłącznika różnicowo-prądowego (PRCD)

Produkt został wyposażony w automatyczny wyłącznik różnicowo-prądowy podłączony do kabla zasilającego w pobliżu wtyczki. Przed każdym przystąpieniem do pracy należy przetestować jego działanie. Upewnić się, że włącznik narzędzia znajduje się w pozycji „wyłączony”, wiertło zostało zdemontowane, a wrzeciono nie ma kontaktu z żadnym przedmiotem. Podłączyć wtyczkę kabla zasilającego do gniazdka sieciowego. Nacisnąć przycisk oznaczony „TEST” znajdujący się w obudowie wyłącznika PRCD, zgaśnie lampka kontrolna umieszczona na wyłączniku PRCD. Nacisnąć przycisk oznaczony „RESET”, a następnie uruchomić produkt naciskając włącznik, kontrolka powinna się świecić.

Jeżeli kontrolka nie gaśnie po naciśnięciu przycisku oznaczonego „TEST” lub gaśnie po uruchomieniu produktu, należy natychmiast zatrzymać pracę produktu, odłączyć wtyczkę kabla zasilającego od gniazdka sieciowego i przekazać produkt do autoryzowanego serwisu producenta.

Uwaga! Zabronione jest używanie produktu z uszkodzonym wyłącznikiem różnicowo-prądowym.

Uruchomienie produktu

Przed każdym rozpoczęciem pracy zawsze należy dokonać rozruch próbnego, który pozwoli sprawdzić poprawność działania produktu.

Upewnić się, że włącznik narzędzia znajduje się w pozycji „wyłączony”, a wtyczka kabla zasilającego jest odłączona od gniazdka zasilającego.

Zamontować wiertło, a następnie podłączyć dopływ wody. Obie czynności wykonać zgodnie z powyższymi wskazówkami. Zamknąć zawór wodny.

Upewnić się, że wiertło nie ma kontaktu z żadnym przedmiotem, podłączyć wtyczkę przewodu zasilającego do gniazda siecio- wego.

Nacisnąć przycisk oznaczony „RESET” na wyłączniku różnicowo-prądowym, otworzyć zawór wodny.

Nacisnąć i przytrzymać włącznik, spowoduje to uruchomienie produktu. Im większy nacisk na włącznik tym wyższe obroty wiertła.

Maksymalne wciśniecie włącznika pozwala na osiągnięcie obrotów znamionowych. Pozwolić pracować produktowi przez ok. 30 sekund przy nominalnej prędkości obrotowej.

W tym czasie należy sprawdzić czy wiertło nie wykazuje bicia osiowego, produkt nie wpada w wibracje, nie emituje nadmiernego hałasu, nie wydobywa się z produktu dym lub podejrzane zapachy. Sprawdzić czy przepływ wody układu chłodzącego nie jest zakłócony.

Jeżeli zostaną zaobserwowane jakiekolwiek objawy nieprawidłowej pracy należy natychmiast wyłączyć produkt, odłączyć wtyczkę kabla zasilającego od gniazda i dopiero wtedy spróbować usunąć przyczynę nieprawidłowej pracy. Jeżeli nie będzie możliwe usunięcie przyczyny nieprawidłowej pracy, należy produkt przekazać do autoryzowanego serwisu producenta.

Zabroniona jest praca produktem wykazującym nieprawidłowości działania lub uszkodzonym produktem.

Blokada włącznika

Włącznik został wyposażony w blokadę, która pozwala na zablokowanie maksymalnie wciśniętego włącznika. Pozwala to pracę wiertnicą bez przytrzymywania włącznika. Aby uruchomić blokadę, należy ucisnąć przycisk włącznika do oporu i przytrzymać go w tej pozycji. Następnie nacisnąć przycisk blokady i zwolnić nacisk na przycisk włącznika. Odblokowanie włącznika następuje przez przyciśnięcie przycisku włącznika, spowoduje to podniesienie się przycisku blokady. Zwolnienie nacisku na przycisk włącznika spowoduje zatrzymanie pracy produktu.

Wyłączenie produktu

Produkt należy wyłączyć w następującej kolejności.

Zwolnić nacisk na włącznik, jeżeli została używa blokada włącznika należy ją uprzednio zwolnić.

Poczekać do zatrzymania obrotów wiertła. Zamknąć zawór wodny. Odłączyć wtyczkę kabla zasilającego od gniazda sieciowego.

Odłączyć instalację wodną od produktu. Otworzyć zawór wodny produktu i pozwolić wydostać się reszcie wody z produktu.

Zdemontować wiertło i przystąpić do konserwacji produktu.

Praca produktem

Przed rozpoczęciem pracy należy przygotować miejsce wiercenia.

Jeżeli będzie wykonywany otwór przelotowy należy zabezpieczyć też drugą stronę przewiercanej powierzchni tak, aby wypadający z wiertła rdzeń nie spowodował zagrożenia.

Należy sprawdzić miejsce wykonywania otworu na obecność przeszkód w postaci instalacji, wodnych, gazowych, elektrycznych i innych, których uszkodzenie w trakcie wiercenia mogłoby spowodować zagrożenie urazami, śmierci lub spowodować szkody materialne.

Jeżeli podczas wiercenia ma być przecięte zbrojenie należy uzyskać pozwolenie na takie działanie od nadzoru budowlanego lub innych służb odpowiedzialnych za bezpieczeństwo konstrukcji.

Podczas wiercenia nie należy przechylac wiertnicy, spowoduje to przekoszenie wiertla w otworze, co może spowodować uszkodzenie wiertla, wiertnicy i spowodować zagrożenie powstaniem urazów.

Podczas wiercenia należy wywierać tylko taki nacisk, jaki jest konieczny do efektywnego wiercenia. Zbyt duży nacisk spowoduje zbyt szybkie zużycie się wiertła oraz samej wiertnicy. Może także spowodować zadziałanie sprzęgła przeciążeniowego.

Wiertnica posiada sprzęgło przeciążeniowe, zadziała ono w momencie wykrycia przez maszynę zbyt dużego oporu podczas wier-

PL

cenia, objawia się najpierw pulsowaniem podczas pracy, a ostatecznie wstrzymaniem pracy wiertła, przy kontynuacji pracy silnika.

Zadziałanie sprzęgła może być spowodowane przez zbyt duży nacisk podczas wiercenia, przekoszenie wiertła lub natrafienie końcem wiertła na materiał wymagający użycia zbyt dużego momentu obrotowego.

Jeżeli zostanie zaobserwowane zadziałanie sprzęgła należy zmniejszyć nacisk wiertła, aż do powrotu wiertnicy do prawidłowej pracy.

W przypadku wykonywania otworów nieprzelotowych rdzeń pozostaje zamocowany do podłoża. Po zakończeniu wiercenia, należy jeszcze przez krótki czas nie wyłącać dopływu wody, pozwoli to wypłukać pył powstały podczas wiercenia, który znajduje się pomiędzy ścianą wiertła, a rdzeniem.

Rdzeń należy oderwać od podłoża za pomocą dłuta lub przecinaka w sposób pokazany na ilustracji (XVII).

W przypadku wykonywania otworów przelotowych rdzeń może sam wypaść z wiertła. Przed rozpoczęciem wiercenia przelotowego należy także zabezpieczyć drugą stronę otworu, na przykład za pomocą szalunku, aby wypadający rdzeń nie spowodował zagrożenia. Jeżeli rdzeń nie wypadnie z wiertła pod wpływem własnego ciężaru należy, delikatnie ostukać ścianki wiertła za pomocą kawałka drewna lub tworzywa sztucznego. Zabronione jest stosowanie to tego celu przedmiotów metalowych. Jeżeli rdzenia nadal nie da się wydobyć można użyć wybijaka włożonego w otwór montażowy wiertła. Lekkimi uderzeniami wybić rdzeń. Zachować ostrożność, aby podczas wybijania nie uszkodzić gwintu w otworze montażowym.

Przed rozpoczęciem wiercenia należy zaznaczyć miejsce wiercenia, wokół środka wiercenia należy wyznaczyć okrąg o średnicy otworu. Ułatw i to precyzyjne wykonanie otworu.

Po zakończonej pracy należy zamknąć dopływ wody, odłączyć wtyczkę kabla zasilającego i przystąpić do konserwacji.

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzłem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.
