INSTRUKCJA OBSŁUGI YT-82267 Yato

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

1. korpus
2. rekojeść
3. włącznik elektryczny
4. blokada włącznika
5. regulacja oscylacji brzeszczotu
6. włącznik wydmuchu
7. osłona brzeszczotu
8. uchwyt brzeszczotu
9. regulacja kąta cięcia
10. rolka brzeszczotu
11. podstawa
12. nakładka podstawy
13. brzeszczot
14. przewód elektryczny z wtyczka
15. pokrętło regulacji obrotów
16. prowadnica
17. przyłącze odciągu pyłu

EN

Przeczytać instrukcję

Używaj gogle ochronne

Używać ochrony słuchu

Druga klasa bezpieczeństwa elektrycznego

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Wyrzynarka jest elektronarzędziem przeznaczonym do cięcia powierzchni drewnianych i wykonanych z materiałów drewnopochodnych, płyt z polietylenu lub polipropylenu oraz metali miękkich, za pomocą odpowiednio dobranych do rodzaju materiału brzeszczotów. Narzędzie pozwala na łatwe cięcie obrabianych powierzchni z możliwością regulacji kąta cięcia. Prawidłowa, niezawodna i bezpieczna praca przyrządu jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia, powstałe w wyniku używania narzędzia niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności. Używanie narzędzia niezgodnie z przeznaczeniem powoduje także utratę praw użytkownika do gwarancji, a także z tytułu prawa do rękojmi.

WYPOSAŻENIE

W opakowaniu fabrycznym powinny się znajdować:

• wyrzynarka
• prowadnica
• brzeszczot
• przyłącze odciągu pyłu

PARAMETRY TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-82267
Napięcie sieci [V~] 230 - 240
Częstotliwość [Hz] 50
Moc znamionowa [W] 750
Obroty [min]	^-1 600 – 2800
Klasa izolacji II
Grubość cięcia max
- drewno [mm] 150
- metale miękkie [mm]	10
Masa	[kg]	3,15
Poziom hałasu:
- ciśnienie akustyczne L_pA ± K_wA	[dB(A)]	89,0 ± 3,0
- moc akustyczna L_wA ± K_wA	[dB(A)]	100,0 ± 3,0
Poziom drgań a_h ± K (cięcie drewna / metalu)	[m/s2]	8,87 ± 1,5 / 5,51 ± 1,5
Stopień ochrony		IP20

Deklarowana wartość emisji hałasu została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana wartość emisji hałasu może zostać użyta we wstępnej ocenie ekspozycji.

Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji.

Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia.

Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów.

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

PL

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.

Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych.

Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów.

Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów.

Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami.

Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektronarzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odlącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.

Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę

PL

rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

OSTRZEŻENIA BEZPIECZEŃSTWA DOTYCZĄCE PILAREK O RUCHU POSUWISTO-ZWROTNYM

Trzymać elektronarzędzie za izolowane powierzchnie chwytne podczas wykonywania czynności, w których element tnący może stykać się z ukrytym oprzewodowaniem lub własnym przewodem. Element tnący, stykający się z przewodem pod napięciem, może spowodować, że odsłonięte metalowe części elektronarzędzia znajdą się pod napięcie i mogłyby spowodować porażenie operatora prądem elektrycznym.

Używać zacisków lub innego praktycznego sposobu, aby bezpiecznie zamocować i podeprzeć przedmioty obrabiany na stabilnej platformie. Trzymanie przedmiotu obrabianego ręką lub przyciśniętego do swojego ciała powoduje, że jest on niestabilny, i może prowadzić do utraty kontroli.

MONTAŻ ELEMENTÓW WYPOSAŻENIA

UWAGA! Montaż wyposażenia może być dokonywany tylko przy odłączonym napięciu zasilającym. Wyciągnąć wtyczkę z gniazda sieci elektrycznej.

Wyrzynarka dostarczana jest w stanie kompletnym. Po otwarciu opakowania fabrycznego należy sprawdzić, czy wszystkie elementy wyposażenia zostały zapakowane.

Przyłącze odciągu pyłu należy zamontować w sposób pokazany na ilustracji (II). Prawidłowo zamontowane przyłącze da się zdemontować tylko po naciśnięciu zatrzasku i wysunięciu przyłącza z podstawy. Wylot przyłącza należy podłączyć do instalacji odciągu pyłu, nie znajdującej się na wyposażeniu wyrzynarki.

PRZYGOTOWANIE DO PRACY

Uwaga! Wszystkie czynności związane z montażem i wymianą pił brzeszczotu, regulacją i konserwacją elektronarzędzia należy przeprowadzać przy wyłączonym napięciu zasilającym narzędzie, dlatego przed przystąpieniem do tych czynności: Wyjąć wtyczkę z gniazda sieci elektrycznej!

Wydmuch / odciąg pyłu

Wentylator zamontowany w silniku wytwarza ciąg powietrza, który można wykorzystać do wydmuchu pyłu powstającego w trakcie pracy. Funkcję tę można wykorzystać w przypadku, gdy nie ma możliwości podłączenia narzędzia do zewnętrznej instalacji odciągu pyłu. Wydmuch powietrza z przodu narzędzia umożliwia zdmuchiwanie pyłu spod brzeszczotu, co ułatwia cięcie. Włącznik umieszczony z boku obudowy umożliwia włączenie przepływu powietrza (III). W celu włączenia wydmuchu powietrza z przodu narzędzia należy przestawić włącznik w pozycję włączony – I.

Wydmuch powietrza z tyłu narzędzia umożliwia odsysanie pyłu przez zewnętrzną instalację odciągu pyłu, którą należy podłączyć do przyłącza z tyłu narzędzia. W przypadku wykorzystania zewnętrznej instalacji odciągu pyłu należy zapoznać się z informacjami dostarczonymi wraz z nią.

Uwaga! W przypadku wykorzystania zewnętrznej instalacji odsysania pyłu nie należy włączać wydmuchu powietrza z przodu narzędzia. Przed rozpoczęciem pracy z podłączoną instalacją odciągu pyłu należy upewnić się, że przełącznik wydmuchu powietrza znajduje się w pozycji wyłączony – O.

Zaleca się stosować wszędzie gdzie jest to możliwe odciąg pyłu, pozwoli to zmniejszyć zapylenie w miejscu pracy i uczyni ją bezpieczniejszą.

Montaż i wymiana brzeszczotu (IV)

Należy sprawdzić, czy zamontowany brzeszczot nie jest uszkodzony, popękany czy zęby tnące nie są wyłamane itp. W przypadku stwierdzenia uszkodzeń należy wymienić brzeszczot na nowy.

Wraz z wyrzynarką dostarczany jest brzeszczot do cięcia drewna. Brzeszczot należy montować zębami skierowanymi do przodu. Brzeszczot należy tak umieścić w szczelinie wrzeciona, aby oparł się grzbietem o wycięcie w rolce.

Uwaga! Montaż brzeszczotu należy przeprowadzić w rękawicach ochronnych. Ograniczy to ryzyko skaleczenia się.

Unieść osłone brzeszczotu.

Obrócić zacisk wrzeciona i w szczelinę wrzeciona wsunąć uchwyt brzeszczotu. Obrócić zacisk w przeciwną stronę i upewnić się, że ostrze zostało poprawnie zamocowane: zacisk wrócił do pierwotnej pozycji, brzeszczotu nie da się wysunąć z wrzeciona.

Opuścić osłone brzeszczotu.

Demontaż brzeszczotu przeprowadzić w odwrotnej kolejności.

PL

Ustawienie oscylacji brzeszczotu (V)

Wyrzynarka została wyposażona w kilkustopniową regulację oscylacji brzeszczotu. Regulacja jest możliwa za pomocą dźwigni. Im niższa liczbowo nastawa, tym mniejsze oscylacje brzeszczotu. Przy nastawie oznaczonej „0” oscylacje brzeszczotu są wyłączone.

Oscylacje brzeszczotu ułatwiają przecinanie, a ich stopień należy dobrać doświadczalnie, na przykład przecinając materiał odpadowy. Należy się jednak kierować poniższymi wskazówkami:

• w celu otrzymania jak najbardziej gładkiej krawędzi rzezu należy ustawić jak najniższy stopień oscylacji lub nawet je wyłączyć.
• przecinając materiał po łuku należy wyłączyć oscylacje,
• przecinając cienkie materiały (np. arkusz blachy), należy wyłączyć oscylacje,
• przecinając twarde materiały (np. stal, aluminium), należy ustawić niski stopień oscylacji lub nawet je wyłączyć,
• przecinając średnio twarde materiały (np. drewno), stopień oscylacji należy ustawić w zakresie I – III,
• przecinając miękkie materiały należy ustawić maksymalny stopień oscylacji.

Ustawienie prędkości brzeszczotu (VI)

Wyrzynarka została wyposażona w potencjometr, który umożliwia ustawienie prędkości ruchu brzeszczotu. Obracając pierścieniem potencjometru można wybrać właściwą do danej pracy prędkość ruchu brzeszczotu. Im niższa nastawa liczbowa tym niższa prędkość ruchu brzeszczotu. Prędkość należy dobrać doświadczalnie, na przykład przecinając materiał odpadowy. Niższą prędkość należy stosować przecinając tworzywa sztuczne lub aluminium. Należy zmniejszyć prędkość także w przypadku, gdy brzeszczot będzie się zacinał podczas cięcia.

Ustawienie kąta cięcia (VII)

Wyrzynarka umożliwia regulację kąta cięcia poprzecznego w zakresie od 0 do 45 stopni, pochyl jest możliwy zarówno w lewo jak i prawo. Jeżeli jest to konieczne przed rozpoczęciem regulacji należy zdemontować przyłącze odciągu pyłu. Należy poluzować śruby mocujące podstawę wyrzynarki, ale nie wykręcać ich całkowicie. Następnie przesunąć w tył lub przód podstawę i pochylić ją ustawiając pożądany kąt cięcia. Podstawa może posiadać zaczepy lub skalę ułatwiające ustawienie najbardziej popularnych kątów cięcia. Po ustawieniu dokręcić śruby podstawy i upewnić się, że podstawa samoczynnie nie zmieni ustawionego kąta podczas pracy.

Demontaż nakładki podstawy (VIII)

Narzędzie zostało wyposażone w nakładkę ochronną wykonaną z tworzywa sztucznego, która jest zamocowana na podstawie wyrzynarki. Nakładka ma na celu zmniejszenie ryzyka zarysowania delikatnych powierzchni (np. laminowanych) podczas cięcia. W przypadku gdy przecinane powierzchnie nie wymagają pracy z nakładką ochronną należy ją zdemontować. W celu zdemontowania nakładki należy odciągnąć zaczepy mocujące tył nakładki do momentu poluzowania tylnej części nakładki, Następnie wysunąć przód nakładki z podstawy wyrzynarki. Ponowny montaż nakładki należy przeprowadzić w kolejności odwrotnej do demontażu.

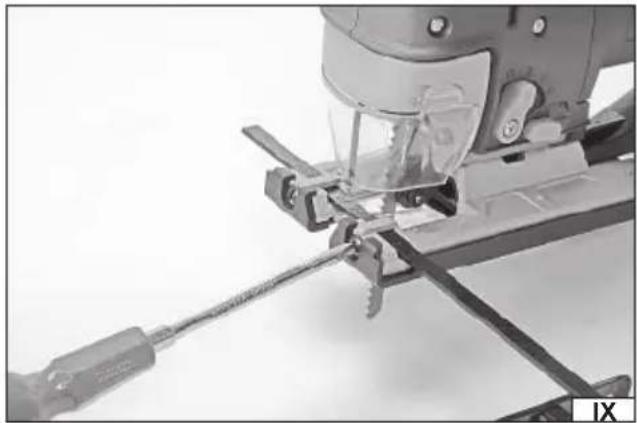

Montaż prowadnicy (IX)

W przypadku cięcia w linii prostej należy skorzystać z prowadnicy umożliwiającej prowadzenie wyrzynarki wzdłuż krawędzi przecinanego materiału. W przypadku cięcia w linii prostej należy unikać prowadzenia wyrzynarki tylko za pomocą rąk i wszędzie gdzie to możliwe należy stosować prowadnicę lub inne przyrządy umożliwiające prowadzenie narzędzia.

Prowadnicę należy wsunąć w szczeliny podstawy i zablokować jej pozycję za pomocą śrub mocujących. Zawsze należy wsuwać prowadnicę w obie szczeliny podstawy, tylko tak zostanie zapewniona równoległość stopy prowadnicy względem podstawy wyrzynarki.

UŻYTKOWANIE NARZĘDZIA

Przed rozpoczęciem pracy należy upewnić się, że osłona brzeszczotu jest zamontowana poprawnie i jest opuszczona. Założyć ochronę oczu, ochronniki słuchu i rękawice robocze. Przymocować obrabiany przedmiot do stanowiska roboczego, np. za pomocą ścisków stolarskich, imadła itp. Nigdy nie trzymać przecinanego materiału tylko za pomocą rąk lub innych części ciała. W przypadku przecinania należy podeprzeć materiał na jego krańcach i w pobliżu linii cięcia. Podpórki należy umieścić z obu stron linii cięcia tak, aby podczas przecinania, brzeszczot nie zacinał się w rzazie. Podczas cięcia podstawa musi się całą powierzchnią opierać o przecinany materiał. Do wylotu przyłącza odciągu pyłu podłączyć instalację odciągu pyłu.

Włączanie i wyłączanie wyrzynarki

Na miejscu pracy upewnić się czy podłoże jest równe, stabilne oraz pozbawione zanieczyszczeń.

Przyjąć pewną i stabilną postawę.

Chwycić narzędzie za uchwyt. Nie opierać części roboczych narzędzia o żaden przedmiot czy obiekt.

Nacisnąć włącznik palcem i przytrzymać go. Sprawdzić czy brzeszczot swobodnie się porusza, a narzędzie nie wpada w podejrzane lub nadmierne wibracje. Nie wydobywa się z niego dym lub podejrzany zapach. W przypadku zaobserwowania jakichkolwiek odstępstw od prawidłowej pracy należy wyłączyć wyrzynarkę, odłączyć wtyczkę od sieci zasilającej i przekazać ją do autoryzowanego punktu naprawy.

Włącznik jest wyposażony w blokadę, której można użyć podczas długotrwałego przecinania. Przy wciśniętym włączniku należy

PL

przesunąć przycisk blokady w lewo lub prawo. Zwolnienie blokady następuje po naciśnięciu włącznika.

Wyłączenie narzędzia następuje po ewentualnym odblokowaniu i zwolnieniu nacisku na włącznik. Po wyłączeniu brzeszczot porusza się jeszcze jakiś czas.

Przecinanie w linii prostej

Przed rozpoczęciem cięcia zaleca się zaznaczyć na materiale linię cięcia na przykład za pomocą ołówka. Należy też upewnić się, że przecinany materiał nie zawiera elementów o innej twardości. Na przykład przecinane drewno nie może zawierać gwoździ, zszywek czy innych metalowych elementów. Należy też unikać przewodów elektrycznych, które mogą być ukryte w przecinanym materiale.

Oprzeć przód podstawy narzędzia o przecinany materiał tak, aby brzeszczot nie dotykał go.

Włączyć narzędzie i pozwolić brzeszczotowi osiągnąć pełną ustawioną prędkość.

Rozpocząć cięcie prowadząc wyrzynarkę oburącz. Podczas cięcia należy dociskać wyrzynarkę do podłoża i jednocześnie płynnym ruchem prowadzić ją wzdłuż linii cięcia. Należy stosować minimalny nacisk jaki umożliwia poprawną pracę. Należy unikać przechylania wyrzynarki, uderzania brzeszczotem w przecinany materiał i zmian kierunku cięcia. Niezastosowanie się do powyższych wskazówek może doprowadzić do zacięcia się brzeszczotu w przecinanym materiale, uszkodzenia lub zniszczenia (pęknięcia) brzeszczotu lub przecinanego materiału, a także do uszkodzenia samej wyrzynarki.

Podczas cięcia twardego metalu np. stali, należy stosować częste przerwy celem schłodzenia brzeszczotu.

Przecinanie w linii krzywej

Należy zastosować się do wszystkich zaleceń jak w przypadku cięcia w linii prostej, ale należy stosować brzeszczoty przystosowane do wycinania łuków. Mają one węższe ostrze niż brzeszczoty przeznaczone do wycinania prostego i ułatwiają wycięcie łuków.

W przypadku wycinania otworów należy zaznaczyć kształt wycinanego otworu, a następnie przy jego krawędzi wywiercić otwór o średnicy większej niż szerokość ostrza brzeszczotu. Ściana wywierconego otworu powinna stykać się z linią zaznaczonego otworu, który będzie wycinany. W otwór wprowadzić brzeszczot wyrzynarki i rozpocząć wycinanie.

Uwagi dodatkowe

Nie wolno dopuścić do przeciążenia narzędzia, temperatura powierzchni zewnętrznych nigdy nie może przekroczyć 60°C.

Po zakończonej pracy wyłączyć wyrzynarkę, wyjąć wtyczkę z gniazda sieci elektrycznej i dokonać konserwacji i oględzin.

Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękijeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w autoryzowanym serwisie producenta. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękijeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.

TOOL DESCRIPTION

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

i spełniają wymagania dyrektyw:

Maszyny i urządzenia bezpieczeństwa

Kompatybilność elektromagnetyczna

Substancje niebezpieczne w sprzęcie elektrycznym

Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:

(miejsce i data wystawienia)

V-CE PREZES ZARZADU

JAN SZMIDT

(nazwisko i podpis osoby upoważnionej)
