INSTRUKCJA OBSŁUGI WKG280 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

SZLIFIERKA DO PODŁOG

MODEL: WKG280

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

SZLIFIERKA DO PODŁOG

MODEL: WKG280

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję obsługi.

Ten produkt podlega przepisom Dyrektywy Europejskiej2012/19/WE. Przekreślony symbol przedstawiający kosz na śmieci na kółkach przez wskazuje, że produkt wymaga osobnego odpadu zbiórka w Unii Europejskiej. Dotyczy to produktu oraz wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone jako takie nie mogą być wyrzucane wraz ze zwykłymi odpadami domowymi, al należy oddać do punktu zbiórki odpadów elektrycznych i elektrycznych urządzenia elektryczne

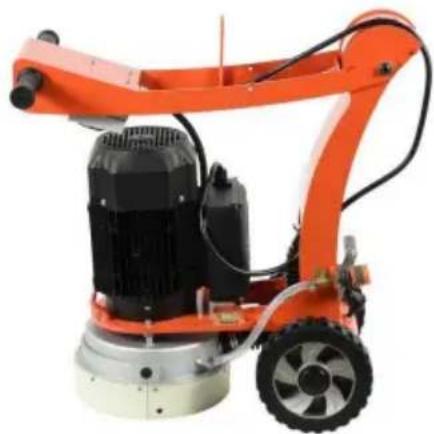

Instrukcje

Dziękujemy bardzo za wybór tej szlifierki do podłóg. Proszę przeczytać całość instrukcje przed użyciem. Informacje te pomogą Ci osiągnąć to, co najlepsze możliwe rezultaty.

Motocykl HP	3,0 KM
Moc silnika KW	2,2 kW
Obroty silnika	1430 obr./min
Masa jednostki	57,9 kg / 127,6 funta
Typ płyty	Standardowa 10-calowa głowica szlifierska
Główna konstrukcja Stal proszkowana

Wprowadzenie i opis

Niniejsza instrukcja ma na celu dostarczenie informacji dotyczących obsługi i serwisu niezbędne do bezpiecznego i wydajnego użytkowania szlifierki do podłóg. Działający lub serwisowanie urządzenia w sposób inny niż zgodny z podanymi instrukcjami może narażać maszynę na warunki przekraczające jej możliwości. Może to skutkować: awarię maszyny lub obrażenia ciała.

WAŻNY:

Przed podjęciem próby przeczytaj uważnie całą instrukcję obsługi użyj szlifierki do podłóg. Szczególną uwagę należy zwrócić na rozdział zatytułowany „Środki ostrożności”.

Szlifierka do podłóg jest maszyną solidną, niezawodną i łatwą w obsłudze.

Szlifierka do podłóg wyposażona jest w silnik jednofazowy. Silnik ten oferuje: bezpośredni napęd na płytę szlifierską za pomocą elastycznego sprzęgła pomiędzy silnik i płyta.

System osłon ma wyjątkową konstrukcję, ponieważ automatycznie dostosowuje się do potrzeb wysokość segmentu i kąt podłogi. Ten system osłon, gdy jest używany

w połączeniu z odpowiednim odkurzaczem przemysłowym pomaga wyeliminować kurz podczas szlifowania. Ośłona ma 2 zdejmowane sekcje, które umożliwiają operatorowi aby manewrować szlifierką blisko ściany. Należy pamiętać, że ulatniający się pył będzie mogą wystąpić podczas używania szlifierki ze zdemontowanymi dwiema częściami osłony.

Szlifierka do podłóg posiada w komplecie przyłącze wody do szlifowania na mokro, Jeśli wymagane. Przyłącze wody zawiera zawór kulowy, który umożliwia operator może regulować dopływ wody, aby uzyskać najlepsze rezultaty mielenia.

Szlifierka do podłóg posiada składaną rączkę, dzięki czemu można ją łatwo przenosić przewożony w bagażniku większości pojazdów. Tylne koła można wysunąć na zewnątrz, co zapewnia dodatkową stabilność podczas użytkowania. Operator może podnieść lub obniżyć wysokość rączki dla maksymalnego komfortu.

Nowo zaprojektowany system uchwytów do podnoszenia ułatwia podnoszenie maszyny.

Instrukcja obsługi

Układ kół kubkowych

1. 3 szt. Buty do szlifowania
2,1 szt. 10-calowa tarcza szlifierska (klient może kupić inną 10-calową tarczę szlifierską do ustawienia, środkowy otwór wynosi 20 mm)

Podłącz odkurzacz

Upewnij się, że filtry w odkurzaczu są nienaruszone i czyste. Podczas pracy należy zwracać uwagę na kurz.

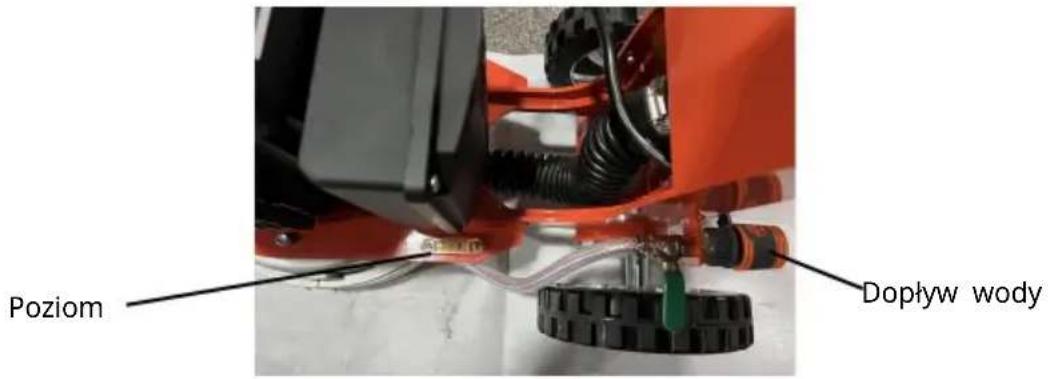

Poziom i chłodzenie woda

Poziom Dopływ wody

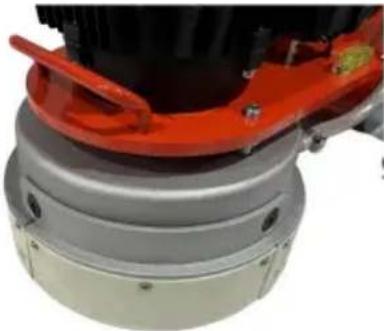

Zdejmowana osłona do szlifowania krawędzi

Maszynę można złożyć, aby zminimalizować przestrzeń potrzebną do transportu. Ostrożnie zóż maszynę do przodu. Umieść wyściółkę pomiędzy silnikiem a skrzynką elektryczną, aby zapobiec uszkodzeniu maszyny

Szlifierkę do podłóg zaprojektowano do pracy na mokro lub na sucho. Jeśli aplikacja wymaga szlifowania na sucho, wymagana jest odpowiednia próżnia przemysłowa.

Należy zapoznać się z kartami charakterystyki szlifowanych materiałów. Pył betonowy i powłoki podłogowe zawierają substancje, które mogą być szkodliwe. PATRZ ŚRODKI OSTROŻNOŚCI DOTYCZĄCE Ostrzeżenia dotyczącego pyłu krzemionkowego.

Aby uzyskać szczegółowe informacje na temat wymaganych środków ochrony indywidualnej, należy skontaktować się ze specjalistą ds. higieny przemysłowej. Zawsze używaj odpowiedniego sprzętu ochrony osobistej (ochrona słuchu, oczu, dróg oddechowych i rąk).

Kalibrowanie

1. Upewnij się, że narzędzie diamentowe jest odpowiednie dla szlifowanego materiału oraz czy oprzyrządowanie jest prawidłowo wyważone.
2. Upewnij się, że płytki szlifierskie są w dobrym stanie i prawidłowo zamontowane. Nigdy nie używaj uszkodzonych narzędzi.
3. Wszystkie śruby z łbem wpuszczanym muszą być dokręcone zgodnie ze specyfikacją i mocno osadzone miejsce. Należy robić okresowe przerwy, aby upewnić się, że śruby są prawidłowo dokręcone, jak np mogą się poluzować podczas pracy.
4. Sprawdź, czy płyta szlifierska jest wyregulowana tak, aby przylegała poziomo do obrabianego przedmiotu powierzchni (jako punkt odniesienia użyj poziomicy znajdującej się na maszynie).
5. Sprawdź, czy wszystkie nakrętki i śruby zatrzasku składanego uchwytu są dokręcone i bezpieczne.
6. Podnieś płyty szlifierskie z podłogi.
7. Uruchom silnik naciskając wyłącznik.
8. Opuść płytę szlifierską i rozpocznij szlifowanie. Zachowaj głowicę szlifierską poruszając się na boki po powierzchni roboczej, aby utworzyć równomiernie wyszlifowaną powierzchnię aż do osiągnięcia pożądanych rezultatów.

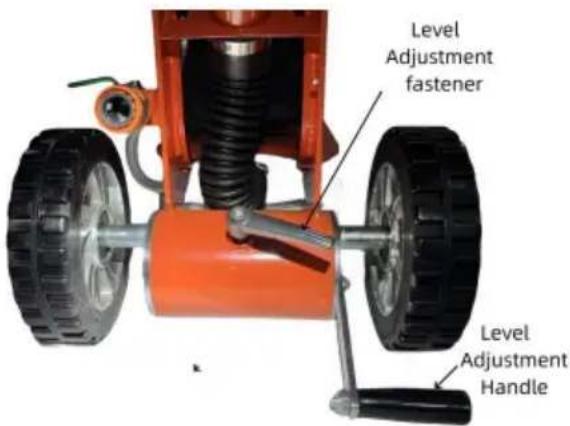

Notatka:

Położenie osi można regulować w zależności od potrzeb w celu wypoziomowania.

1. Wyreguluj pionową pozycję szlifowania, poluzowując regulację poziomu

element mocujący w kierunku przeciwnym do ruchu wskazówek zegara.

1. Podniesienie dźwigni regulacji poziomu powoduje podniesienie tylnej części młynka.
2. Opuszczenie dźwigni regulacji poziomu powoduje obniżenie tylnej części młynka.
3. Jako punkt odniesienia użyj „poziomicy” zamontowanej na maszynie.
   5.Zabezpiecz żądaną pozycję szlifierki dokręcając regulator poziomu

zapięcie zgodnie z ruchem wskazówek zegara.

Szlifierka do podłóg została zaprojektowana tak, aby zminimalizować poziom hałasu i wibracji i zapewnić maksymalne bezpieczeństwo operatora. Jednakże nieprawidłowe użycie szlifierką może spowodować poważne obrażenia, dlatego należy zachować następujące środki ostrożności musi zostać zabrany:

1. Nie używaj szlifierki dłużej niż jest to zalecane w lokalnym miejscu

przepisy dotyczące ochrony środowiska pracy, jak obciążenie hałasem z rozległych codziennych użytkowanie może spowodować uszkodzenie słuchu.

1. Zawsze używaj środków ochrony słuchu, okularów ochronnych, rękawiczek i odpowiednich środków obuwie.

2. Nie modyfikuj szlifierki w żaden sposób. Nie używaj maszyny, która ją posiada

zostały zmodyfikowane przez kogokolwiek innego niż producent lub osoba upoważniona dealerzy.

1. Nie obciążaj maszyny. Aby to osiągnąć, użyj różnych płytek szlifierskich

żadaną wydajność szlifowania.

1. Nie używaj szlifierki z głowicą szlifującą podniesioną wyżej niż

niezbędny. tj. przechylony z powrotem na uchwyt.

1. Zawsze upewnij się, że zatrzask składanego uchwytu jest dobrze zamocowany i nie uległ zabrudzeniu luźne podczas użytkowania.

2. Podczas normalnego użytkowania maszyna narażona jest na wibracje.

Od czasu do czasu sprawdzaj maszynę pod kątem poluzowanych śrub/nakrętek.

1. Nie pozwól, aby do wnętrza urządzenia dostała się woda lub materiały łatwopalne silnik.

Ostrzeżenie dotyczące respirabilnego pyłu krzemionkowego

Szlifowanie/cięcie/wiercenie muru, betonu, metalu i innych materiałów może powodować powstawanie pyłu, mgły i oparów zawierających substancje chemiczne, o których wiadomo, że powodują poważne lub śmiertelne obrażenia lub choroby, takie jak choroby układu oddechowego, rak, wady wrodzone lub inne zaburzenia reprodukcji. Jeśli nie jesteś zaznajomiony z ryzykiem związanym z konkretnym procesem i/lub ciętym materiałem lub składem używanego narzędzia, przejrzyj karty charakterystyki (SDS) i/lub skonsultuj się ze swoim pracodawcą, producentami/dostawcami, agencjami rządowymi, takimi jak jak OSHA i NIOSH oraz inne źródła materiałów niebezpiecznych. Stan Kalifornia i inne władze opublikowały listy substancji, o których wiadomo, że powodują raka, mają szkodliwy wpływ na reprodukcję lub inne szkodliwe skutki.

Jeśli to możliwe, należy stosować techniczne środki kontroli w celu kontroli pyłu, mgły i oparów u źródła. Stosuj dobre praktyki pracy i postępuj zgodnie z zaleceniami producentów/dostawców, OSHA/NIOSH oraz stowarzyszeń zawodowych i branżowych. Do ograniczenia pyłu podczas szlifowania na mokro należy używać wody /cięcie/wiercenie jest możliwe. Jeżeli nie można wyeliminować zagrożeń wynikających z wdychania pyłu, mgły i oparów, operator i osoby postronne powinni zawsze nosić maskę oddechową zatwierdzoną przez NIOSH/MSHA dla używanego materiału.

Szlifowanie/cięcie/wiercenie muru, betonu i innych materiałów zawierających krzemionkę może powodować powstawanie pyłu lub mgły zawierającej krzemionkę krystaliczną. Krzemionka jest podstawowym składnikiem piasku, kwarcu, gliny ceglanej, granitu i wielu innych minerałów i skał. Powtarzające się i/lub znaczne wdychanie krzemionki krystalicznej unoszącej się w powietrzu może powodować poważne lub śmiertelne choroby układu oddechowego, w tym krzemicę. Stan Kalifornia i inne władze umieściły respirabilną krzemionkę krystaliczną jako substancję powodującą raka. Podczas szlifowania/cięcia/wiercenia takich materiałów należy zawsze przestrzegać wyżej wymienionych środków ochrony dróg oddechowych.

Rozwiązywanie problemów

Objaw	Możliwa przyczyna	Działanie
Szlifierka działa więc krótki czas przystanki	Moc elektryczna Śruba ograniczająca prąd nie jest odpowiednio wyregulowane.	Dostosuj bieżący limit. (źródło prądu)
Szlifierka działa, ale nie wykonuje odpowiednio.	Oprzyrządowanie nie jest dopasowane Aplikacja	Ponownie oceń oprzyrządowanie wybór.
Szlifierka wibruje	Płyty szlifierskie nie prawidłowo wyważonepodczas	Wymień płytki szlifierskie.użytkowania
Odgłosy mielenia pochodzi z szlifowanie głowy pod praca bez obciążenia.	Zużyte łożyska silnika lub sprzęgło napędowe	Masz maszynę oceniane i obsługiwany przez autoryzowany serwis profesjonalny.

Konserwacja

Codzienne czyszczenie: Silnik należy zawsze utrzymywać w czystości. Brak wody lub ciała obce powinny dostać się do wnętrza silnika.

Sprawdź pobór prądu roboczego: Zachowaj ostrożność, gdy silnik pracuje aby utrzymać natężenie prądu roboczego poniżej poziomu maksymalnego.

Dźwięki robocze: Podczas pracy silnika nie może być słychać żadnych dźwięków odgłosy tarcia, piski i inne przypadkowe dźwięki. Zatrzymaj silnik natychmiast i ponownie uruchomić po sprawdzeniu i dokonaniu poprawek.

Okresowo sprawdzaj zabezpieczenie regulowanego zatrzasku składanego uchwytu. Łożyska kół wykorzystują łożyska uszczelnione i nie wymagają regularnego smarowania.

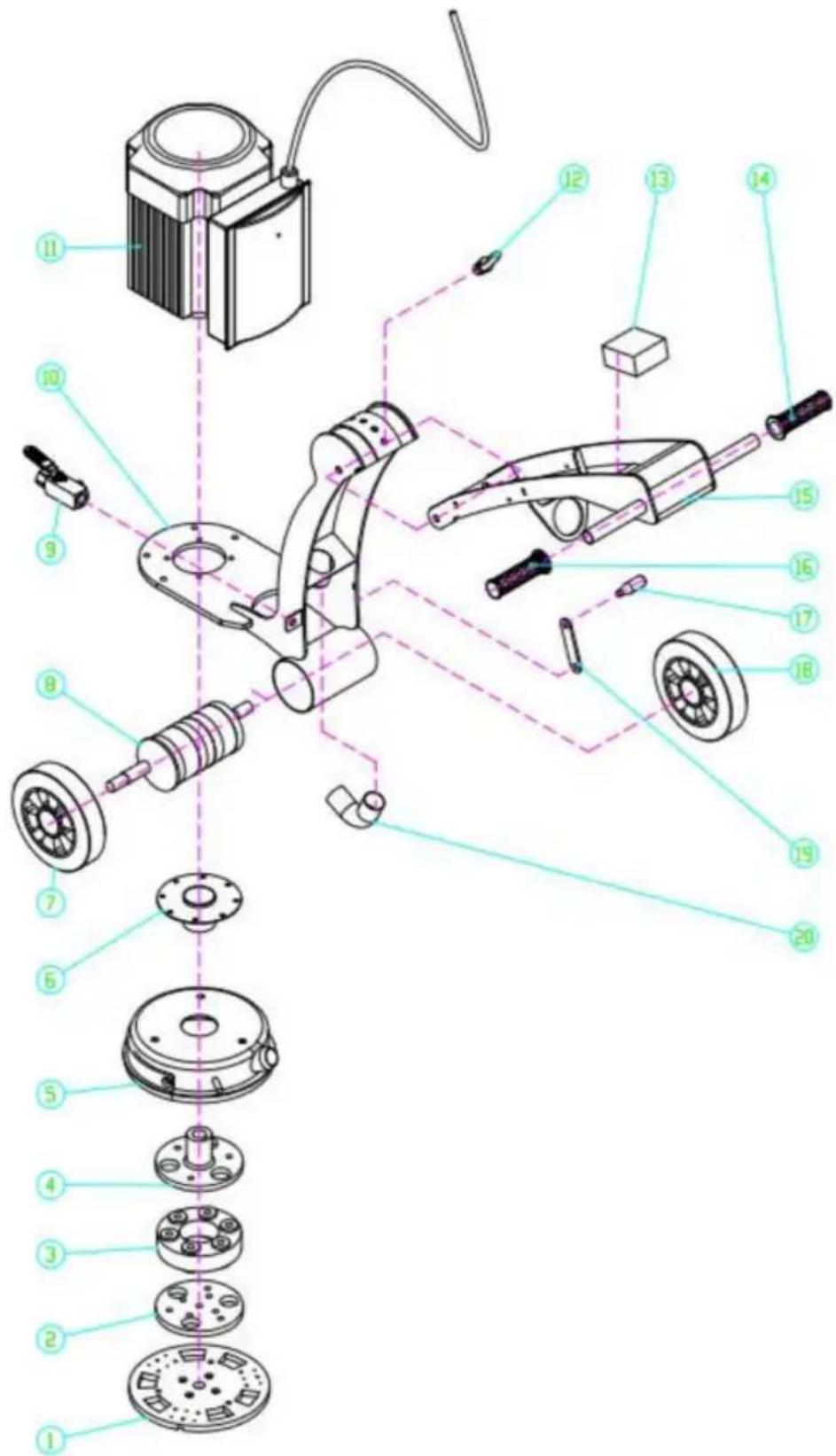

Schemat części

Przedmiot#	Opis ILOŚĆ Pozycja nr		Opis	ILOŚĆ
1	Płyta	1	12	Pociągnięcie pierścienia
2	Złącze płytkowe	1	13	Przełącznik
3		1	14	Rękaw uchwytuGuma
4	Kołnierz	1	15	Część korpusu ramy 2
5	Metalowa osłona	1	16	Rękaw uchwytu
6	Kołnierz	1	17	Regulacja uchwytu
7	Koło	1	18	Koło
8	Wał mimośrodowy	1	19	Korbowód
9	Zawór kontrolny	1	20 Rura pochłaniająca pył	1
10	Część korpusu ramy 1	1	21	Nylonowe paski ścieralne
11	Silnik elektryczny	1	22	Kabel zasilający

NIE.	Nazwa	Zdjęcie	ILOŚĆ
1	Buty ostrzowe		6
2	Zatyczki do uszu		10
3	Śrubokręt		1
4 klucz (12-14)			1
5	Klucz (S=8)		1
6	Klucz (S=6)		1
7	podręcznik		1
