BEDIENUNGSANLEITUNG WKG280 Vevor

Technischer Support und E-Garantiezertifikat www.vevor.com/support

BODENSCHLEIFER

MODELL:WKG280

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

BODENSCHLEIFER

MODELL:WKG280

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

Warnung – Um das Verletzungsrisiko zu verringern, muss der Benutzer diese lesen Lesen Sie die Bedienungsanleitung sorgfältig durch.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne Durch bedeutet, dass das Produkt getrennt entsorgt werden muss Sammlung in der Europäischen Union. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte gekennzeich als solche dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen zu einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten gebracht werden elektronische Geräte

Anweisungen

Vielen Dank, dass Sie sich für diese Bodenschleifmaschine entschieden haben. Bitte lesen Sie alles Lesen Sie die Anweisungen durch, bevor Sie es verwenden. Die Informationen werden Ihnen helfen, das Beste zu erreichen mögliche Ergebnisse.

PS-Motorrad	3,0 PS
Motor-KW-Bewertung	2,2 kW
Motordrehzahl	1430 U/min
Gewichtseinheit	57,9 kg
Plattentyp	Standardmäßiger 10-Zoll-Schleifkopf
Hauptkonstruktion	Pulverbeschichteter Stahl

Einleitung und Beschreibung

Dieses Handbuch dient der Bereitstellung von Betriebs- und Wartungsinformationen

notwendig für den sicheren und effizienten Einsatz des Bodenschleifers. Betriebs-bzw

Es kann sein, dass das Gerät nicht gemäß den gegebenen Anweisungen gewartet wird

Setzen Sie die Maschine Bedingungen aus, die über ihre Leistungsfähigkeit hinausgehen. Dies kann zur Folge haben

Maschinenausfall oder Personenschaden verursacht werden.

WICHTIG:

Lesen Sie die gesamte Bedienungsanleitung sorgfältig durch, bevor Sie es versuchen

Verwenden Sie die Bodenschleifmaschine. Besonderes Augenmerk sollte darauf gelegt werden

Abschnitt mit dem Titel „Sicherheitsvorkehrungen“.

Der Bodenschleifer ist eine robuste, zuverlässige und einfach zu bedienende Maschine.

Der Bodenschleifer ist mit einem Einphasenmotor ausgestattet. Dieser Motor bietet eine

Direkter Antrieb der Schleifplatte über eine flexible Kupplung zwischen den

Motor und Platte.

Das Haubensystem ist einzigartig im Design, da es sich automatisch an die jeweilige Situation anpasst

Segmenthöhe und Bodenwinkel. Dieses Abdeckungssystem bei Verwendung in

In Verbindung mit einem geeigneten Industriestaubsauger hilft es, Staub zu beseitigen

während des Schleifens. Die Abdeckung verfügt über 2 abnehmbare Abschnitte, um dem Bediener zu ermöglichen

um die Mühle nahe an die Wand zu manövrieren. Bitte beachten Sie, dass flüchtiger Staub dies tun kann

treten wahrscheinlich auf, wenn die Mühle mit abgenommenen beiden Gehäuseteilen verwendet wird.

Die Bodenschleifmaschine verfügt über einen Wasseranschluss zum Nassschleifen,

Falls erforderlich. Der Wasseranschluss verfügt über einen Kugelhahn, der dies ermöglicht

Der Bediener kann die Wasserzufuhr regulieren, um die besten Mahlergebnisse zu erzielen.

Der Bodenschleifer verfügt über einen klappbaren Griff, der eine einfache Handhabung ermöglicht

Wird im Kofferraum der meisten Fahrzeuge transportiert. Die Hinterräder sind ausfahrbar

nach außen für zusätzliche Stabilität während des Gebrauchs. Der Bediener kann die anheben oder absenken

Höhe des Griffs für maximalen Komfort.

Das neu entwickelte Hebegriffsystem erleichtert das Anheben der Maschine.

Betriebsanleitung

Anordnung der Topfscheiben

1. 3 Stück Schleifschuhe
2,1 Stück 10-Zoll-Schleifscheibe(Kunde kann andere 10-Zoll-Schleifscheiben zum Einstellen kaufen, Mittelloch ist 20 mm)

Schließen Sie den Staubsauger an

Stellen Sie sicher, dass die Filter im Staubsauger intakt und sauber sind. Achten Sie beim Betrieb auf Staub.

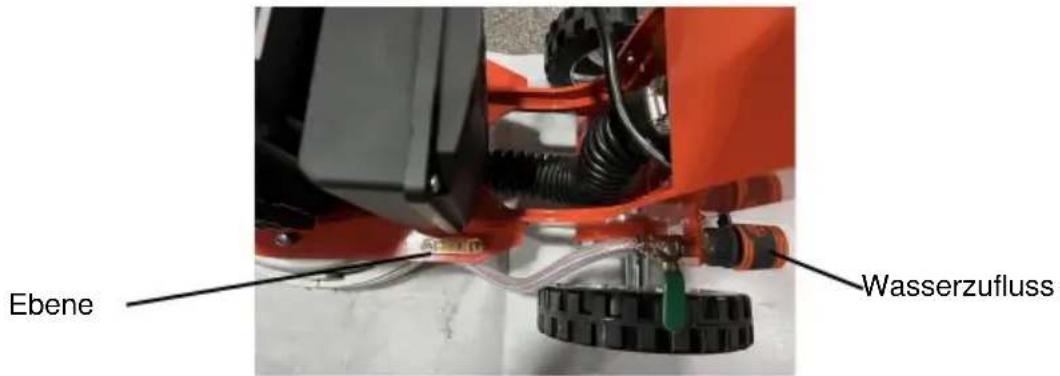

Niveau- und Wasserkühlung

Ebene Wasserzufluss

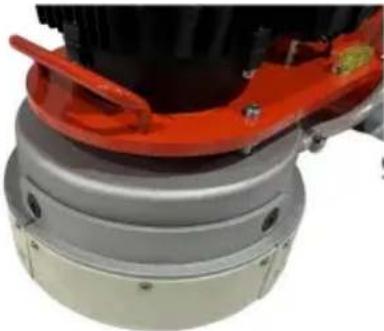

Abnehmbare Abdeckung zum Kantenschleifen

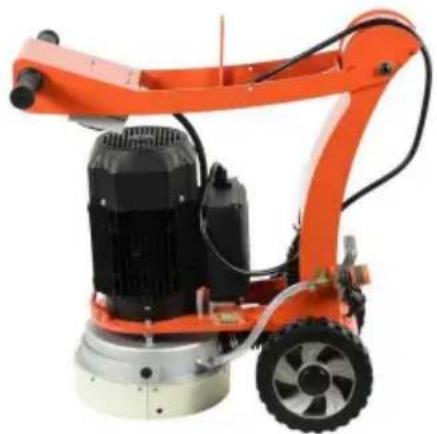

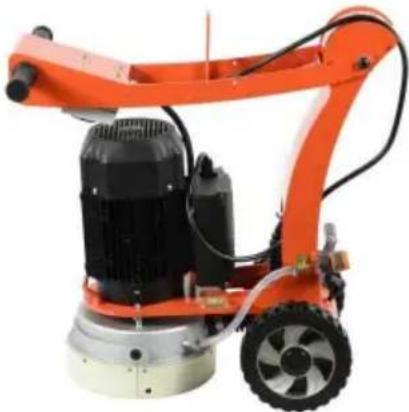

Die Maschine kann zusammengeklappt werden, um den Platzbedarf für den Transport zu minimieren.

Klappen Sie die Maschine vorsichtig nach vorne. Legen Sie eine Polsterung zwischen

Motor und Schaltkasten, um Schäden an der Maschine zu vermeiden

Der Bodenschleifer ist für den Nass- und Trockengebrauch konzipiert. Wenn die Anwendung ein Trockenschleifen erfordert, ist ein geeigneter Industriestaubsauger erforderlich.

Konsultieren Sie die Sicherheitsdatenblätter der zu mahlenden Materialien. Betonstaub und

Bodenbeschichtungen enthalten Stoffe, die gesundheitsschädlich sein können. SIEHE

SICHERHEITSHINWEISE FÜR Warnung vor Silikatstaub.

Wenden Sie sich an Ihren Fachmann für Arbeitshygiene, um detaillierte Informationen zur erforderlichen persönlichen Schutzausrüstung (PSA) zu erhalten. Tragen Sie immer geeignete persönliche Schutzausrüstung (Gehör-, Augen-, Atem- und Handschutz).

Kalibrierung

1. Stellen Sie sicher, dass das Diamantwerkzeug für das zu schleifende Material geeignet ist und dass das Werkzeug richtig ausbalanciert ist.
2. Stellen Sie sicher, dass die Schleifplatten in gutem Zustand und ordnungsgemäß sind montiert. Benutzen Sie niemals beschädigte Werkzeuge.
3. Alle Senkschrauben müssen vorschriftsmäßig angezogen und fest sitzen
   Ort. Machen Sie regelmäßig Pausen, um sicherzustellen, dass die Schrauben richtig angezogen sind sie können sich während des Betriebs lösen.
4. Überprüfen Sie, ob die Schleifplatte so eingestellt ist, dass sie eben auf dem Werkstück aufliegt Oberfläche (verwenden Sie die Wasserwaage an der Maschine als Referenz).
5. Überprüfen Sie, ob alle Muttern und Schrauben an der Klappgriffverriegelung fest angezogen sind sicher.
6. Heben Sie die Schleifplatten vom Boden ab.
7. Starten Sie den Motor durch Drücken des Schalters.
8. Senken Sie die Schleifplatte ab und beginnen Sie mit dem Schleifen. Behalten Sie den Schleifkopf Bewegen Sie sich auf der Arbeitsfläche hin und her, um eine gleichmäßig geschliffene Oberfläche zu schaffen bis die gewünschten Ergebnisse erreicht sind.

Notiz:

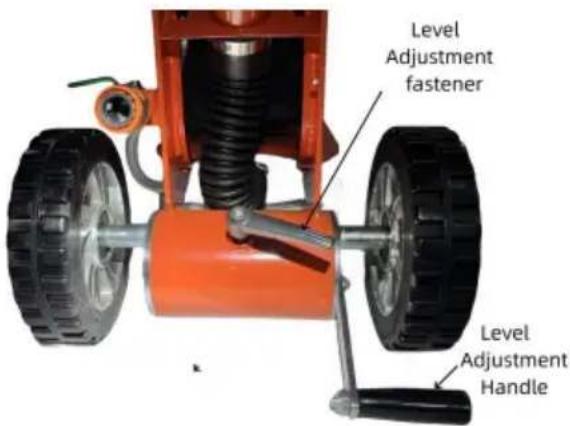

Die Position der Achse kann zur Nivellierung nach Bedarf angepasst werden.

1. Stellen Sie die vertikale Schleifposition ein, indem Sie die Höhenverstellung lösen Verschluss gegen den Uhrzeigersinn.

2. Durch Anheben des Hebels zur Niveauregulierung wird das hintere Ende der Mühle angehoben.

3. Durch Absenken des Niveaueinstellgriffs wird das hintere Ende der Mühle abgesenkt.

4. Verwenden Sie als Referenz die an der Maschine montierte Wasserwaage.

5. Sichern Sie die gewünschte Mahlposition, indem Sie die Niveaueinstellung festziehen Verschluss im Uhrzeigersinn.

Der Bodenschleifer wurde entwickelt, um Geräusche und Vibrationen zu minimieren und maximale Bedienersicherheit zu gewährleisten. Allerdings ist eine falsche Verwendung der Die Verwendung der Mühle kann zu schweren Verletzungen führen und daher sind die folgenden Vorsichtsmaßnahmen zu beachten muss genommen werden:

1. Benutzen Sie die Mühle nicht länger als in Ihrem örtlichen Laden vorgeschrieben Umwelt-Arbeitsvorschriften, da die Lärmbelastung durch umfangreiche tägliche Arbeit Der Gebrauch kann zu Gehörschäden führen.

2. Tragen Sie stets Gehörschutz, Schutzbrille, Handschuhe und geeignete Hilfsmittel Schuhwerk.

3. Modifizieren Sie die Mühle in keiner Weise. Benutzen Sie keine Maschine, die beschädigt ist von jemand anderem als dem Hersteller oder einer autorisierten Person verändert wurden Händler.

4. Belasten Sie die Maschine nicht mit Gewicht. Verwenden Sie dazu verschiedene Schleifplatten die gewünschte Schleifleistung.

5. Betreiben Sie die Mühle nicht, wenn der Schleifkopf höher angehoben ist als notwendig. dh auf den Griff zurückgekippt.

6. Stellen Sie immer sicher, dass die Klappgriffverriegelung fest sitzt und nicht beschädigt ist locker während des Gebrauchs.

7. Bei normalem Gebrauch ist die Maschine Vibrationen ausgesetzt.

Überprüfen Sie die Maschine gelegentlich auf Schrauben/Muttern, die sich möglicherweise durch Vibrationen gelöst haben.

1. Lassen Sie kein Wasser oder brennbare Materialien in das Innere des Geräts gelangen Motor.

Warnung vor alveolengängigem Quarzstaub

Beim Schleifen/Schneiden/Bohren von Mauerwerk, Beton, Metall und anderen Materialien können Staub, Nebel und Dämpfe entstehen, die Chemikalien enthalten, die bekanntermaßen schwere oder tödliche Verletzungen oder Krankheiten wie Atemwegserkrankungen, Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen können. Wenn Sie mit den Risiken, die mit dem jeweiligen Prozess und/oder dem zu schneidenden Material oder der Zusammensetzung des verwendeten Werkzeugs verbunden sind, nicht vertraut sind, lesen Sie die Sicherheitsdatenblätter (SDB) und/oder wenden Sie sich an Ihren Arbeitgeber, die Hersteller/Lieferanten, Regierungsbehörden usw B. OSHA und NIOSH sowie andere Quellen zu gefährlichen Stoffen. Der Bundesstaat Kalifornien und andere Behörden haben Listen von Substanzen veröffentlicht, von denen bekannt ist, dass sie Krebs, Reproduktionstoxizität oder andere schädliche Wirkungen verursachen.

Verwenden Sie technische Kontrollen, um Staub, Nebel und Dämpfe nach Möglichkeit an der Quelle zu kontrollieren. Wenden Sie gute Arbeitspraktiken an und befolgen Sie die Empfehlungen der Hersteller/Lieferanten, der OSHA/NIOSH sowie der Berufs- und Handelsverbände. Beim Nassschleifen sollte Wasser zur Staubunterdrückung verwendet werden /Schneiden/Bohren ist möglich. Wenn die Gefahren durch das Einatmen von Staub, Nebeln und Dämpfen nicht beseitigt werden können, sollten der Bediener und alle umstehenden Personen immer eine von NIOSH/MSHA für das verwendete Material zugelassene Atemschutzmaske tragen.

Beim Schleifen/Schneiden/Bohren von Mauerwerk, Beton und anderen Materialien, die Siliziumdioxid enthalten, kann Staub oder Nebel entstehen, der kristallines Siliziumdioxid enthält. Kieselsäure ist ein Grundbestandteil von Sand, Quarz, Ziegelton, Granit und zahlreichen anderen Mineralien und Gesteinen. Wiederholtes und/oder starkes Einatmen von kristalliner Kieselsäure in der Luft kann schwere oder tödliche Atemwegserkrankungen, einschließlich Silikose, verursachen. Der Bundesstaat Kalifornien und andere Behörden haben alveolengängige kristalline Kieselsäure als krebserregend eingestuft. Befolgen Sie beim Schleifen/Schneiden/Bohren solcher Materialien stets die oben genannten Atemschutzmaßnahmen.

Fehlerbehebung

Symptom	Mögliche Ursache	Aktion
Mühle läuft nach stoppt	Die elektrische Leistung Strombegrenzungsschraube ist es nicht richtig eingestellt.	Passen Sie den aktuellen dann kurze Zeit Grenzwert an. (Energiequelle)
Mühle läuft aber führt nicht durch ausreichend.	Das Werkzeug ist nicht darauf abgestimmt die Anwendung	Werkzeuge neu bewerten Auswahl.
Mühle vibriert während des Gebrauchs	Schleifplatten nicht richtig ausbalanciert	Mahlplatten austauschen.
Knirschen kommen von Schleifkopf unten Leerlaufbetrieb.	Motorlager verschlissen bzw Antriebskupplung	Habe Maschine ausgewertet und betreut von autorisierten Service Fachmann.

Wartung

Tägliche Reinigung: Der Motor sollte stets sauber gehalten werden. Kein Wasser, bzw Fremdkörper dürfen nicht in das Innere des Motors gelangen.

Überprüfen Sie die Stromaufnahme im Betrieb: Seien Sie vorsichtig, während der Motor in Betrieb is um die Betriebsstromstärke unter dem Maximalwert zu halten.

Betriebsgeräusche: Während des Betriebs des Motors dürfen keine Geräusche auftreten Reibgeräusche, Quietschgeräusche oder andere zufällige Geräusche. Stoppen Sie den Motor sofort wieder in Betrieb nehmen und nach Prüfung und Korrektur neu starten.

Überprüfen Sie regelmäßig die Sicherheit der verstellbaren Klappgriffverriegelung.

Die Radlager sind abgedichtete Lager und erfordern keine regelmäßige Schmierung.

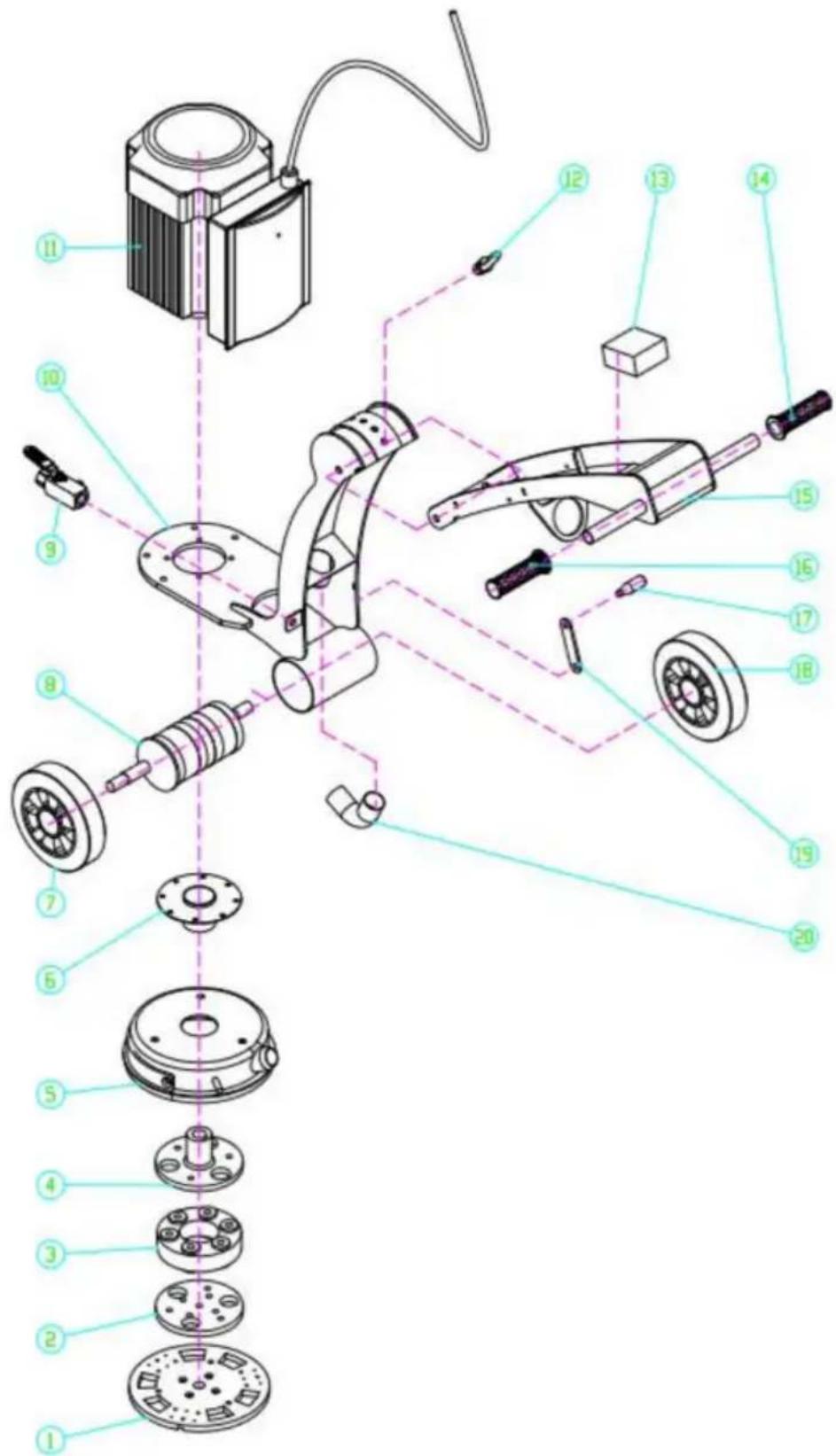

Teilediagramm

Artikel#	Beschreibung Menge Artikel-No			Beschreibung	MENGE
1	Platte	1	12	Ring-Pull	1
2	Plattenverbinder	1	13	Schalten	1
3	Gummi	1	14	Griffhülse	1
4	Flansch	1	15	Rahmenkörperteil2	1
5	Metallabdeckung	1	16	Griffhülse	1
6	Flansch	1	17	Einstellgriff	1
7	Rad	1	18	Rad	1
8	Exzenterwelle	1	19	Pleuelstange	1
9	Regelventil	1	20 Staubabsorptionsrohr		1
10	Rahmenkörperteil 1	1	21	Verschleißstreifen aus Nylon	1
11	Elektromotor	1	22	Netzkabel	1

Liste der Einzelteile

NEIN.	Name	Bild	MENGE
1	Blade-Schuhe		6
2	Ohrstöpsel		10
3	Schraubendreher		1
4 Schraubenschlüssel (12-14)			1
5	Schraubenschlüssel (S=8)		1
6	Schraubenschlüssel (S=6)		1
7	Handbuch		1
