GEBRUIKSAANWIJZING WKG280 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. "Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

VLOER SLIJPER

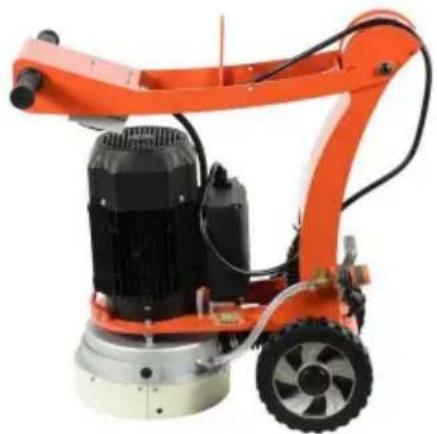

MODEL: WKG280

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker dit lezen gebruiksaanwijzing zorgvuldig.

Dit product valt onder de bepalingen van de Europese richtlijn2012/19/EG. Het symbool met een gekruiste klikothrough geeft aan dat het product gescheiden afval vereistcollectie in de Europese Unie. Dit geldt voor het producten alle accessoires gemarkeerd met dit symbool. Producten gemarkeerdmag als zodanig niet bij het normale huisvuil worden weggegooid, maarmoet naar een inzamelpunt worden gebracht voor recycling van elektrischeelektronische apparaten

Instructies

Hartelijk dank dat u voor deze vloerslijpmachine hebt gekozen. Lees alstublieft alle instructies voordat u het gebruikt. De informatie zal u helpen het beste te bereiken mogelijke resultaten.

HP-motorfiets	3,0 pk
Motor-KW-waarde	2,2 kW
Motortoerental	1430 tpm
Gewichtseenheid	57,9 kg/127,6 lb
Plaattype	Standaard slijpkop van 10 inch
Hoofdconstructie Gepoedercoat	staal

Inleiding en beschrijving

Deze handleiding is bedoeld om bedienings- en service-informatie te verstrekken noodzakelijk voor een veilig en efficiënt gebruik van de vloerslijpmachine. Operationeel of Onderhoud van het apparaat anders dan volgens de gegeven instructies mag de machine blootstellen aan omstandigheden die de mogelijkheden ervan te boven gaan. Dit kan resulteren in machinestoring of persoonlijk letsel.

BELANGRIJK:

Lees de gehele bedieningshandleiding zorgvuldig door voordat u dit probeert gebruik de vloerschuurmachine. Er moet speciale aandacht worden besteed aan de sectie getiteld "Veiligheidsmaatregelen."

De vloerslijpmachine is een stevige, betrouwbare en gebruiksvriendelijke machine.

De vloerslijpmachine is voorzien van een eenfasemotor. Deze motor biedt een directe aandrijving naar de slijpplaat door middel van een flexibele koppeling tussen de motor en de plaat.

Het shroudsysteem heeft een uniek ontwerp en past zich automatisch aan segmenthoogte en vloerhoek. Dit omhulselsysteem bij gebruik in in combinatie met een geschikte industriële stofzuiger helpt stof te verwijderen tijdens het slijpen. De mantel heeft 2 verwijderbare delen zodat de operator deze kan bedienen om de molen dicht bij de muur te manoeuvreren. Houd er rekening mee dat vluchtig stof dat wel doet kan zich waarschijnlijk voordoen als u de slijpmachine gebruikt terwijl de twee beschermkapgedeelten zijn verwijderd.

De vloerslijpmachine wordt compleet geleverd met een wateraansluiting voor nat slijpen, indien nodig. De wateraansluiting is voorzien van een kogelkraan waardoor de operator om de watertoevoer te regelen om de beste maalresultaten te verkrijgen.

De vloerschuurmachine heeft een inklapbare handgreep waardoor hij gemakkelijk te verplaatsen is vervoerd in de kofferbak van de meeste voertuigen. De achterwielen kunnen worden uitgeschoven naar buiten voor extra stabiliteit tijdens gebruik. De machinist kan de hefboom omhoog of omlaag brengen hoogte van het handvat voor maximaal comfort.

Dankzij het nieuw ontworpen hefhandgreepsysteem is de machine gemakkelijk op te tillen.

Gebruiksaanwijzing

Indeling van komvormige wielen

1. 3 stuks slijpschoenen
2,1 st 10 inch slijpschijf (klant kan andere 10 inch slijpschijf kopen om in te stellen, middengat is 20 mm)

Sluit de stofzuiger aan

Zorg ervoor dat de filters in de stofzuiger intact en schoon zijn. Let tijdens het gebruik op stof.

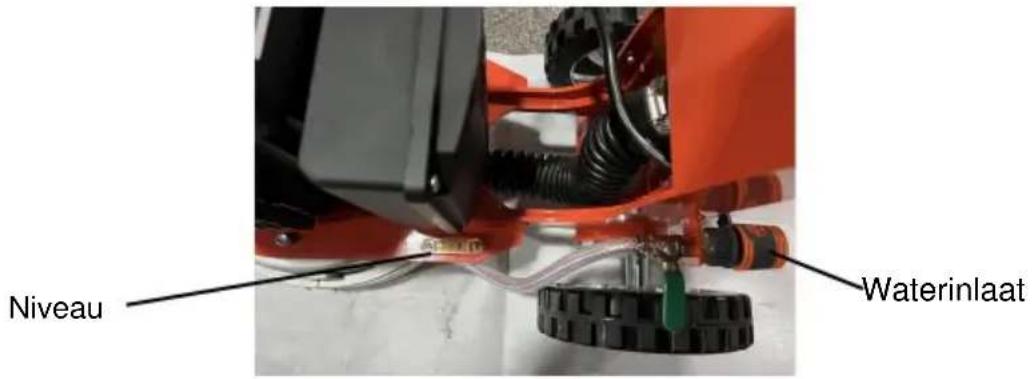

Niveau- en waterkoeling

Niveau Waterinlaat

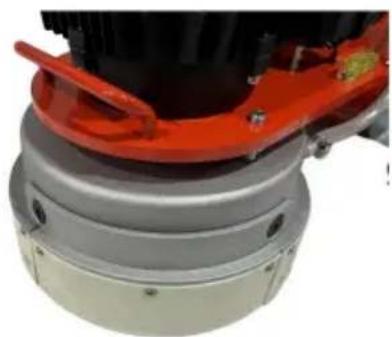

Afneembare kap voor het slijpen van randen

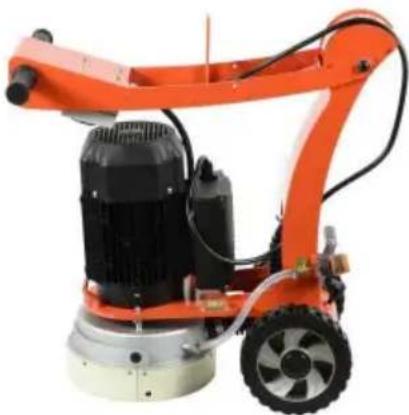

De machine kan worden ingeklapt om de benodigde ruimte voor transport te minimaliseren. Klap de machine voorzichtig naar voren. Plaats opvulling tussen de motor en de elektrische kast om schade aan de machine te voorkomen

De vloerschuurmachine is ontworpen voor zowel nat als droog gebruik. Als de toepassing droog slijpen vereist, is een geschikt industrieel vacuum vereist.

Raadpleeg de veiligheidsinformatiebladen voor de materialen die worden gemalen. Betonstof en vloercoatings bevatten materialen die schadelijk kunnen zijn. ZIE VEILIGHEIDSMAATREGELEN VOOR Siliciumstofwaarschuwing.

Neem contact op met uw industriële hygiëneprofessional voor gedetailleerde informatie over de vereiste persoonlijke beschermingsmiddelen. Gebruik altijd de juiste persoonlijke beschermingsmiddelen (gehoor-, oog-, ademhalings- en handbescherming).

Kalibratie

1. Zorg ervoor dat het diamantgereedschap geschikt is voor het materiaal dat wordt geslepen en dat de gereedschappen correct uitgebalanceerd zijn.
2. Zorg ervoor dat de maalplaten in goede staat en naar behoren zijn gemonteerd. Gebruik nooit beschadigd gereedschap.
3. Alle verzonken bouten moeten volgens de specificaties worden vastgedraaid en stevig vastzitten plaats. Neem regelmatig een pauze om ervoor te zorgen dat de bouten goed worden vastgedraaid, zoals ze kunnen tijdens het gebruik loskomen.
4. Controleer of de schuurplaat zo is afgesteld dat deze waterpas op het werkstuk ligt oppervlak (gebruik de waterpas op de machine als referentie).
5. Controleer of alle moeren en bouten op de vergrendeling van de inklapbare handgreep goed vastzitten zeker.
   6.Haal de schuurplaten van de vloer.
6. Start de motor door op de schakelaar te drukken.
7. Laat de maalplaat zakken en begin met malen. Bewaar de slijpkop
   heen en weer bewegen op het werkoppervlak om een gelijkmatig grondoppervlak te creëren totdat de gewenste resultaten zijn bereikt.

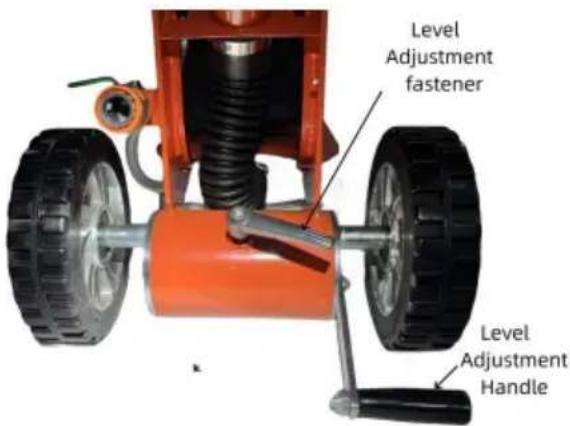

Opmerking:

De positie van de as kan indien nodig worden aangepast voor het nivelleren.

1. Pas de verticale maalpositie aan door de niveauregeling los te draaien sluiting tegen de klok in.
2. Door de niveau-instelhendel op te tillen, komt de achterkant van de molen omhoog.
3. Door de niveau-instelhendel omlaag te brengen, wordt de achterkant van de molen verlaagd.
4. Gebruik als referentie de "bellenwaterpas", gemonteerd op de machine.
5. Zet de gewenste maalpositie vast door de niveau-instelling vast te draaien sluiting met de klok mee.

Onderhoudsinstructies

De vloerslijpmachine is ontworpen om het geluids- en trillingsniveau te minimaliseren en om maximale veiligheid voor de operator te bieden. Echter, onjuist gebruik van de slijpmachine kan ernstig letsel veroorzaken en daarom moeten de volgende voorzorgsmaatregelen worden genomen moet worden genomen:

1. Gebruik de molen niet langer dan voorgeschreven door uw plaatselijke instantie milieu-werkvoorschriften, zoals de geluidsbelasting van intensief dagelijks gebruik gebruik kan leiden tot gehoorbeschadiging.
2. Gebruik altijd gehoorbescherming, een veiligheidsbril, handschoenen en dergelijke schoenen.
3. Breng op geen enkele manier wijzigingen aan aan de molen. Gebruik geen machine die dat wel heef gewijzigd door iemand anders dan de fabrikant of geautoriseerd dealers.
4. Voeg geen gewicht toe aan de machine. Gebruik verschillende maalschijven om dit te bereiken het gewenste slijpvermogen.
5. Gebruik de slijpmachine niet met de slijpkop hoger dan 1

nodig. dwz teruggekanteld op het handvat.

1. Zorg er altijd voor dat de vergrendeling van de inklapbare handgreep goed vastzit en niet vastzit los tijdens gebruik.

2. Tijdens normaal gebruik wordt de machine blootgesteld aan trillingen.

Controleer de machine af en toe op bouten/moeren die mogelijk losgetrild zijn.

1. Zorg ervoor dat er geen water of brandbare materialen in het interieur terechtkomen motor.

Waarschuwing voor inadembaar silicastof

Bij het slijpen/snijden/boren van metselwerk, beton, metaal en andere materialen kunnen stof, nevels en dampen vrijkomen die chemicaliën bevatten waarvan bekend is dat ze ernstig of dodelijk letsel of ziekte veroorzaken, zoals luchtwegaandoeningen, kanker, geboorteafwijkingen of andere reproductieve schade. Als u niet bekend bent met de risico's die verbonden zijn aan het specifieke proces en/of materiaal dat wordt gesneden of de samenstelling van het gebruikte gereedschap, bekijk dan de veiligheidsinformatiebladen (SDS) en/of raadpleeg uw werkgever, de fabrikanten/leveranciers, overheidsinstanties zoals zoals OSHA en NIOSH en andere bronnen over gevaarlijke materialen. De staat Californië en andere autoriteiten hebben lijsten gepubliceerd van stoffen waarvan bekend is dat ze kanker, reproductietoxiciteit of andere schadelijke effecten veroorzaken.

Gebruik waar mogelijk technische maatregelen om stof, nevel en dampen bij de bron onder controle te houden. Gebruik goede werkmethoden en volg de aanbevelingen van de fabrikanten/leveranciers, OSHA/NIOSH en beroeps- en handelsverenigingen. Bij nat slijpen moet water worden gebruikt voor stofonderdrukking /snijden/boren is haalbaar. Wanneer de gevaren van het inademen van stof, nevels en dampen niet kunnen worden geëlimineerd, moeten de bediener en eventuele omstanders altijd een ademhalingstoestel dragen dat is goedgekeurd door NIOSH/MSHA voor het gebruikte materiaal.

Bij het slijpen/snijden/boren van metselwerk, beton en andere materialen die silica bevatten, kan stof of nevel ontstaan die kristallijn silica bevat.

Silica is een basisbestanddeel van zand, kwarts, baksteenklei, graniet en tal van andere mineralen en gesteenten. Herhaalde en/of substantiële inademing van kristallijn silica in de lucht kan ernstige of dodelijke aandoeningen van de luchtwegen veroorzaken, waaronde silicose. De staat Californië en andere autoriteiten hebben inadembaar kristallijn silica vermeld als een stof waarvan bekend is dat deze kanker veroorzaakt. Volg bij het slijpen/snijden/boren van dergelijke materialen altijd de bovengenoemde ademhalingsvoorzorgsmaatregelen.

Probleemoplossen

Symptoom	Mogelijke oorzaak	Actie
Grinder loopt voor korte tijd dus stopt	De elektrische stroom stroombegrenzingsschroef is dat niet goed afgesteld.	Pas de stroomlimiet aan. (krachtbron)
Grinder loopt maar presteert niet adequaat.	Tooling is niet afgestemd op de applicatie	Evalueer het gereedschap opnieuw selectie.
Molen trilt tijdens gebruik	Slijpplaten niet correct uitgebalanceerd	Maalplaten vervangen.
Slijpend geluid afkomstig uit slijpkop onder onbelast bedrijf.	Versleten motorlagers of aandrijfkoppeling	Heb een machine geëvalueerd en onderhouden door geautoriseerde dienst professioneel.

Onderhoud

Dagelijkse schoonmaak: De motor moet altijd schoon worden gehouden. Geen water, of vreemde materialen moeten in het inwendige van de motor terechtkomen.

Controleer het stroomverbruik: Wees voorzichtig als de motor in bedrijf is om de bedrijfsstroom onder het maximale niveau te houden.

Bedrijfsgeluiden: Tijdens de werking van de motor mogen er geen zijn wrijvende geluiden, piepende geluiden of andere willekeurige geluiden. Stop de motor onmiddellijk en herstart nadat inspectie en correcties zijn uitgevoerd.

Controleer regelmatig de veiligheid van de verstelbare, inklapbare handgreepvergrendeling.

De wiellagers maken gebruik van afgedichte lagers en vereisen geen regelmatige smering.

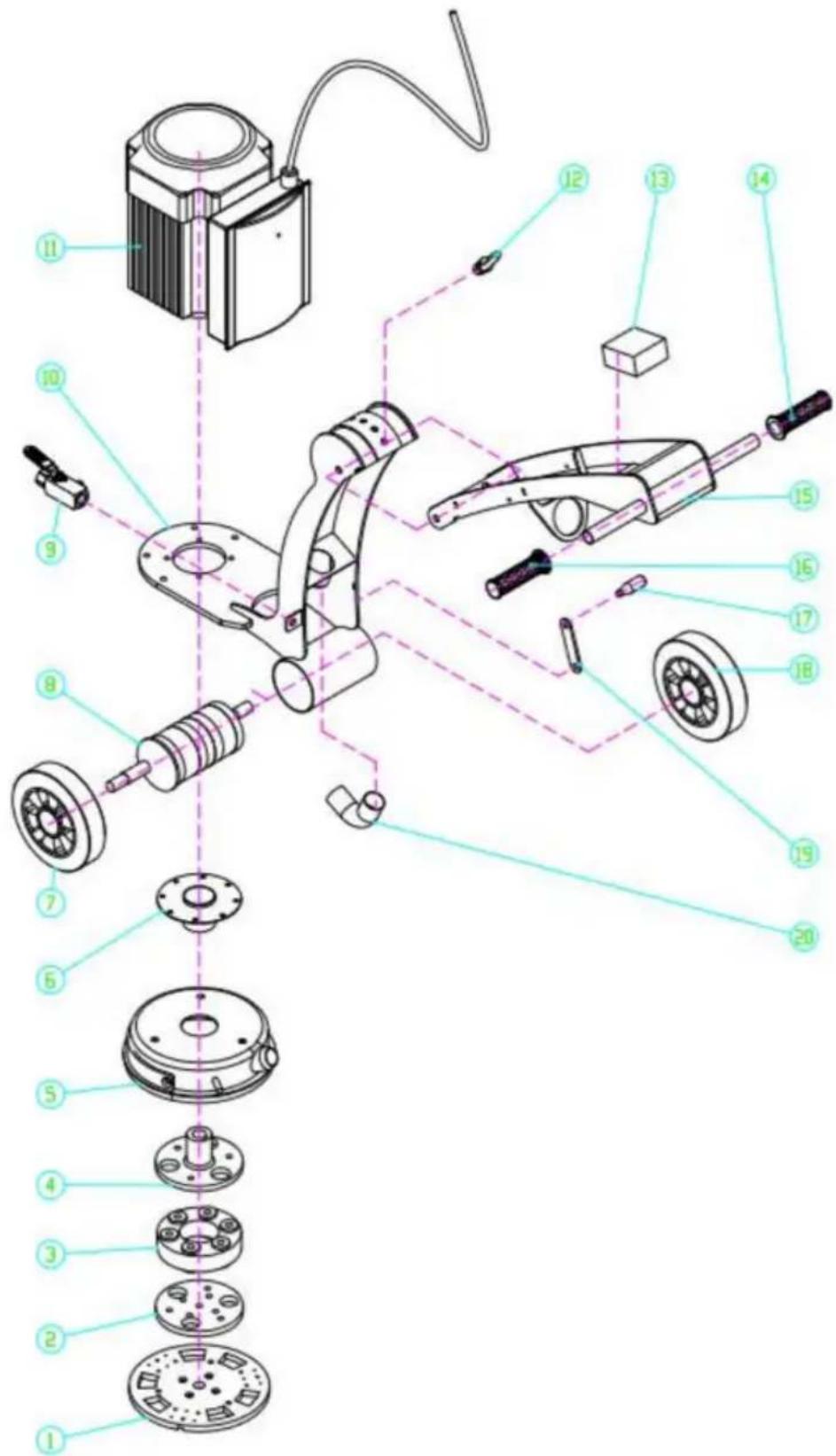

Onderdelendiagram

Item#	Beschrijving AANTAL Artikel#			Beschrijving	AANTAL
1	Bord	1	12	Ring-trek	1
2	Plaatconnector	1	13	Schakelaar	1
3	Rubber	1	14	Handvat mouw	1
4	Flens	1	15	Framelichaamsdeel2	1
5	Metalen deksel	1	16	Handvat mouw	1
6	Flens	1	17	Handgreep verstellen	1
7	Wiel	1	18	Wiel	1
8	Excentrische as	1	19	Drijfstang	1
9	Regelklep	1	20 Stofopnamebuis		1
10	Frame lichaamsdeel 1	1	21	Nylon slijtstrips	1
11	Elektrische motor	1	22	Stroomdraad	1

Nee.	Naam	Afbeelding	AANTAL
1	Blade schoenen		6
2	Oordopjes		10
3	Schroevendraaier		1
4 sleutel(12-14)			1
5	Moersleutel(S=8)		1
6	Moersleutel(S=6)		1
7	Handmatig		1
