MANUALE UTENTE WKG280 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

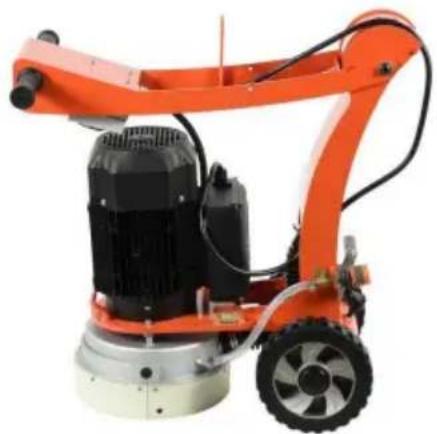

LEVIGATRICE PER PAVIMENTI

MODELLO:WKG280

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

LEVIGATRICE PER PAVIMENTI

MODELLO:WKG280

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo che mostra un bidone della spazzatura barrato attraverso indica che il prodotto necessita di raccolta differenziata raccolta nell'Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. Prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di materiale elettri dispositivi elettronici

Istruzioni

Grazie mille per aver scelto questa levigatrice per pavimenti. Si prega di leggere tutto il istruzioni prima di utilizzarlo. Le informazioni ti aiuteranno a ottenere il meglio possibili risultati.

Moto HP	3,0 CV
Potenza kW del motore	2,2 kW
Giri motore	1430 giri/min
Unità di peso	57,9 kg/127,6 libbre
Tipo di piastra	Testa di macinazione standard da 10 pollici
Costruzione principale	Acciaio verniciato a polvere

Introduzione e descrizione

Questo manuale ha lo scopo di fornire informazioni sul funzionamento e sulla manutenzione necessario per l'uso sicuro ed efficiente della molatrice per pavimenti. Operativo o eseguire la manutenzione dell'unità diversamente dalle istruzioni fornite potrebbe sottoporre la macchina a condizioni che vanno oltre le sue capacità. Ciò potrebbe comportare il guasto della macchina o lesioni personali.

IMPORTANTE:

Leggere attentamente l'intero manuale operativo prima di tentare utilizzare la levigatrice per pavimenti. Particolare attenzione dovrebbe essere data a sezione intitolata "Precauzioni di sicurezza".

La levigatrice per pavimenti è una macchina robusta, affidabile e facile da usare.

La levigatrice è dotata di un motore monofase. Questo motore offre a azionamento diretto alla piastra di macinazione tramite un giunto flessibile tra il motore e piastra.

Il sistema di copertura è unico nel design e si adatta automaticamente altezza del segmento e angolo del pavimento. Questo sistema di protezione quando utilizzato in l'abbinamento ad un apposito aspiratore industriale aiuta ad eliminare le polveri durante la macinazione. La copertura ha 2 sezioni rimovibili per consentire all'operatore per manovrare la smerigliatrice vicino al muro. Si prega di notare che la polvere fuggitiva lo farà potrebbero verificarsi quando si utilizza la smerigliatrice con le due sezioni della copertura rimosse. La levigatrice per pavimenti è completa di attacco idrico per la levigatura ad umido, se necessario. L'attacco dell'acqua incorpora una valvola a sfera che permette l'operatore per regolare l'erogazione dell'acqua per ottenere i migliori risultati di macinazione. La levigatrice per pavimenti ha un manico pieghevole che ne consente un facile spostamento trasportato nel bagagliaio della maggior parte dei veicoli. Le ruote posteriori possono essere estese verso l'esterno per una maggiore stabilità durante l'uso. L'operatore può alzare o abbassare la altezza della maniglia per massimizzare il comfort.

Il sistema di maniglie di sollevamento di nuova concezione facilita il sollevamento della macchina.

Istruzioni per l'uso

Disposizione delle ruote a tazza

1. Pattini abrasivi da 3 pezzi
Mola da 2,1 pollici da 10 pollici (il cliente può acquistare un'altra mola da 10 pollici da impostare, il foro centrale è di 20 mm)

Collegare l'aspirapolvere

Assicurarsi che i filtri dell'aspirapolvere siano intatti e puliti. Fare attenzione alla polvere durante il funzionamento.

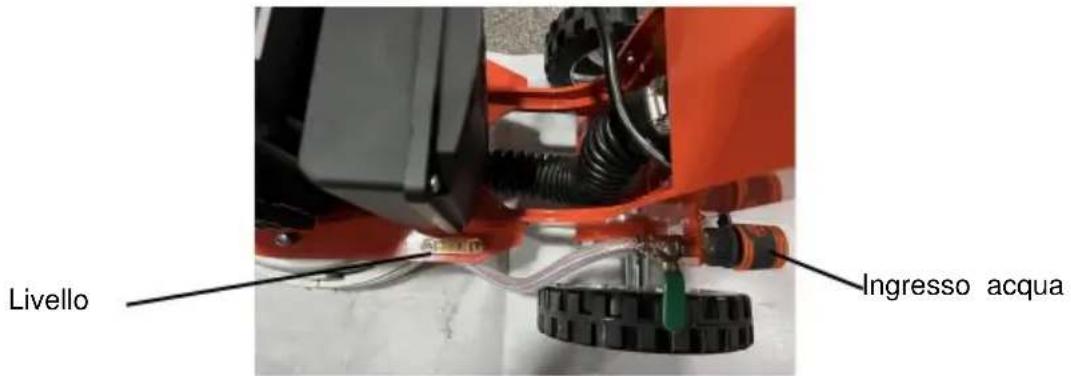

Livello e raffreddamento ad acqua

Livello Ingresso acqua

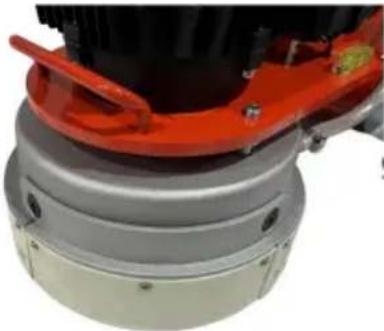

Protezione rimovibile per la rettifica dei bordi

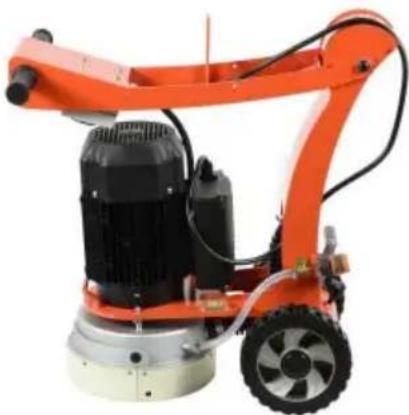

La macchina è ripiegabile per ridurre al minimo lo spazio necessario per il trasporto.

Piegare con attenzione la macchina in avanti. Mettere un'imbottitura tra il motore e la scatola elettrica per evitare danni alla macchina

La levigatrice per pavimenti è progettata per essere utilizzata sia bagnata che asciutta. Se l'applicazione prevede la macinazione a secco è necessario un idoneo aspiratore industriale.

Consultare le Schede di Sicurezza dei materiali da macinare. La polvere di cemento e i rivestimenti dei pavimenti contengono materiali che possono essere dannosi. VEDERE LE PRECAUZIONI DI SICUREZZA PER L'Avvertenza relativa alla polvere di silice.

Rivolgersi al proprio professionista dell'igiene industriale per informazioni dettagliate sui DPI necessari per i dispositivi di protezione individuale. Utilizzare sempre dispositivi di protezione individuale adeguati (protezione dell'udito, degli occhi, delle vie respiratorie e delle mani).

Calibrazione

1. Assicurarsi che l'utensile diamantato sia adatto al materiale da rettificare
   e che l'attrezzatura sia correttamente bilanciata.
   2.Assicurarsi che le piastre di macinazione siano in buone condizioni e correttamente
   montato. Non utilizzare mai utensili danneggiati.
2. Tutti i bulloni a testa svasata devono essere serrati secondo le specifiche e saldamente inseriti
   posto. Fare delle pause periodiche per assicurarsi che i bulloni siano adeguatamente serrati
   possono allentarsi durante il funzionamento.
3. Verificare che la piastra di macinazione sia regolata in modo che sia a livello sul lavoro
   superficie (utilizzare la livella a bolla della macchina come riferimento).
4. Verificare che tutti i dadi e i bulloni sulla chiusura della maniglia pieghevole siano serrati e serrati
   sicuro.
   6.Sollevare le piastre di macinazione dal pavimento.
5. Avviare il motore premendo l'interruttore.
   8.Abbassare il piatto di macinazione e iniziare a macinare. Conservare la testa di macinazione
   spostandosi lateralmente sul piano di lavoro per creare una superficie levigata uniforme
   fino al raggiungimento dei risultati desiderati.

Nota:

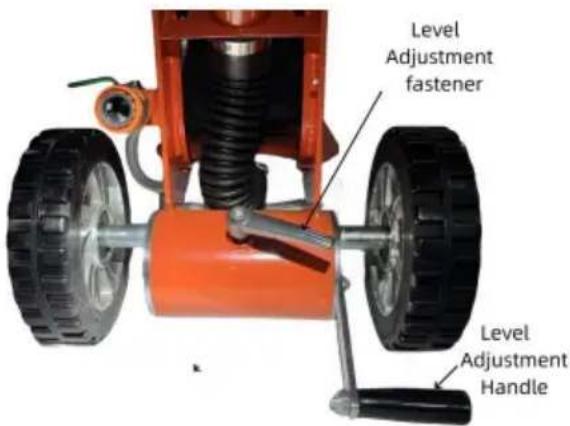

La posizione dell'asse può essere regolata secondo necessità per il livellamento.

1. Regolare la posizione di macinazione verticale allentando la regolazione del livello
   dispositivo di fissaggio in senso antiorario.
2. Sollevando la maniglia di regolazione del livello si solleva l'estremità posteriore della smerigliatrice.
3. Abbassando la maniglia di regolazione del livello si abbassa l'estremità posteriore della smerigliatrice.
4. Utilizzare come riferimento la "livella a bolla" montata sulla macchina.
5. Fissare la posizione desiderata del macinino serrando la regolazione del livello

dispositivo di fissaggio in senso orario.

Istruzioni per la cura

La molatrice per pavimenti è stata progettata per ridurre al minimo i livelli di rumore e vibrazioni e per garantire la massima sicurezza dell'operatore. Tuttavia, l'uso errato del smerigliatrice può causare gravi lesioni, pertanto è necessario adottare le seguenti precauzioni deve essere preso:

1. Non utilizzare il macinino più a lungo di quanto prescritto dal proprio locale norme di lavoro ambientali, come il carico di rumore derivante da un'ampia attività quotidiana l'uso potrebbe causare danni all'udito.

2. Utilizzare sempre protezioni acustiche, occhiali, guanti ed adeguati calzature.

3. Non modificare in alcun modo il macinino. Non utilizzare una macchina che ne sia dotata stato modificato da soggetti diversi dal produttore o autorizzati rivenditori.

4. Non aggiungere peso alla macchina. Utilizzare piastre di macinazione diverse per ottenere la prestazione di macinazione desiderata.

5. Non utilizzare la smerigliatrice con la testa di macinazione sollevata più in alto di necessario. cioè inclinato all'indietro sulla maniglia.

6.Assicurarsi sempre che il fermo della maniglia pieghevole sia sicuro e non si sia deformato allentato durante l'uso.

1. Durante il normale utilizzo la macchina è esposta a vibrazioni.

Di tanto in tanto controllare la macchina per eventuali bulloni/dadi che potrebbero essersi allentati con vibrazioni.

1. Non permettere che acqua o materiali infiammabili penetrino all'interno del il motore.

Avvertimento relativo alla polvere di silice respirabile

La molatura/taglio/perforazione di muratura, cemento, metallo e altri materiali può generare polvere, nebbie e fumi contenenti sostanze chimiche note per causare lesioni o malattie gravi o mortali, come malattie respiratorie, cancro, difetti congeniti o altri danni riproduttivi. Se non si ha familiarità con i rischi associati al particolare processo e/o al materiale da tagliare o alla composizione dell'utensile utilizzato, rivedere le schede di sicurezza (SDS) e/o consultare il proprio datore di lavoro, i produttori/fornitori, le agenzie governative come come OSHA e NIOSH e altre fonti sui materiali pericolosi. Lo stato della California e altre autorità hanno pubblicato elenchi di sostanze note per causare cancro, tossicità riproduttiva o altri effetti dannosi.

Utilizzare controlli tecnici per controllare polvere, nebbia e fumi alla fonte, ove possibile. Utilizzare buone pratiche di lavoro e seguire le raccomandazioni dei produttori/fornitori, OSHA/NIOSH e associazioni professionali e commerciali. L'acqua deve essere utilizzata per l'abbattimento della polvere durante la macinazione a umido /taglio/foratura è fattibile. Quando i rischi derivanti dall'inalazione di polvere, nebbie e fumi non possono essere eliminati, l'operatore e gli eventuali astanti devono sempre indossare un respiratore approvato da NIOSH/MSHA per il materiale utilizzato.

La molatura/taglio/foratura di muratura, cemento e altri materiali contenenti silice può generare polvere o nebbie contenenti silice cristallina.

La silice è un componente base di sabbia, quarzo, argilla, granito e numerosi altri minerali e rocce. L'inalazione ripetuta e/o sostanziale di silice cristallina dispersa nell'aria può causare malattie respiratorie gravi o fatali, inclusa la silicosi. Lo stato della California e altre autorità hanno elencato la silice cristallina respirabile come sostanza nota per causare il cancro. Durante la molatura/taglio/foratura di tali materiali, seguire sempre le precauzioni respiratorie sopra menzionate.

Risoluzione dei problemi

Sintomo	Causa possibile	Azione
Grinder corre per poco tempo quindi fermate	L'energia elettrica la vite del limite di corrente non regolato correttamente.	Regola il limite corrente. (fonte o è di potere)
Il macinino funziona ma non esegue adeguatamente.	L'attrezzatura non è adatta a l'applicazione	Rivalutare gli strumenti selezione.
Il macinacaffè vibra durante l'uso	Piastre di macinazione no correttamente bilanciato	Sostituire le piastre di macinazione.
Rumore stridente proveniente da testa di macinazione sotto funzionamento a vuoto.	Cuscinetti motore usurati o accoppiamento di trasmissione	Avere una macchina valutato e servito da servizio autorizzato professionale.

Manutenzione

Pulizia quotidiana: il motore deve essere sempre mantenuto pulito. Niente acqua, o è necessario consentire l'ingresso di materiali estranei all'interno del motore.

Controllare l'assorbimento dell'amperaggio operativo: mentre il motore è in funzione, fare attenzione per mantenere l'amperaggio operativo al di sotto del livello massimo.

Rumori di funzionamento: Durante il funzionamento del motore non devono esserci n suoni di sfregamento, strilli o altri rumori casuali. Arrestare il motore immediatamente e riavviare dopo aver effettuato l'ispezione e le correzioni.

Controllare periodicamente la sicurezza della chiusura della maniglia pieghevole regolabile. I cuscinetti delle ruote utilizzano cuscinetti sigillati e non richiedono ingrassaggio regolare.

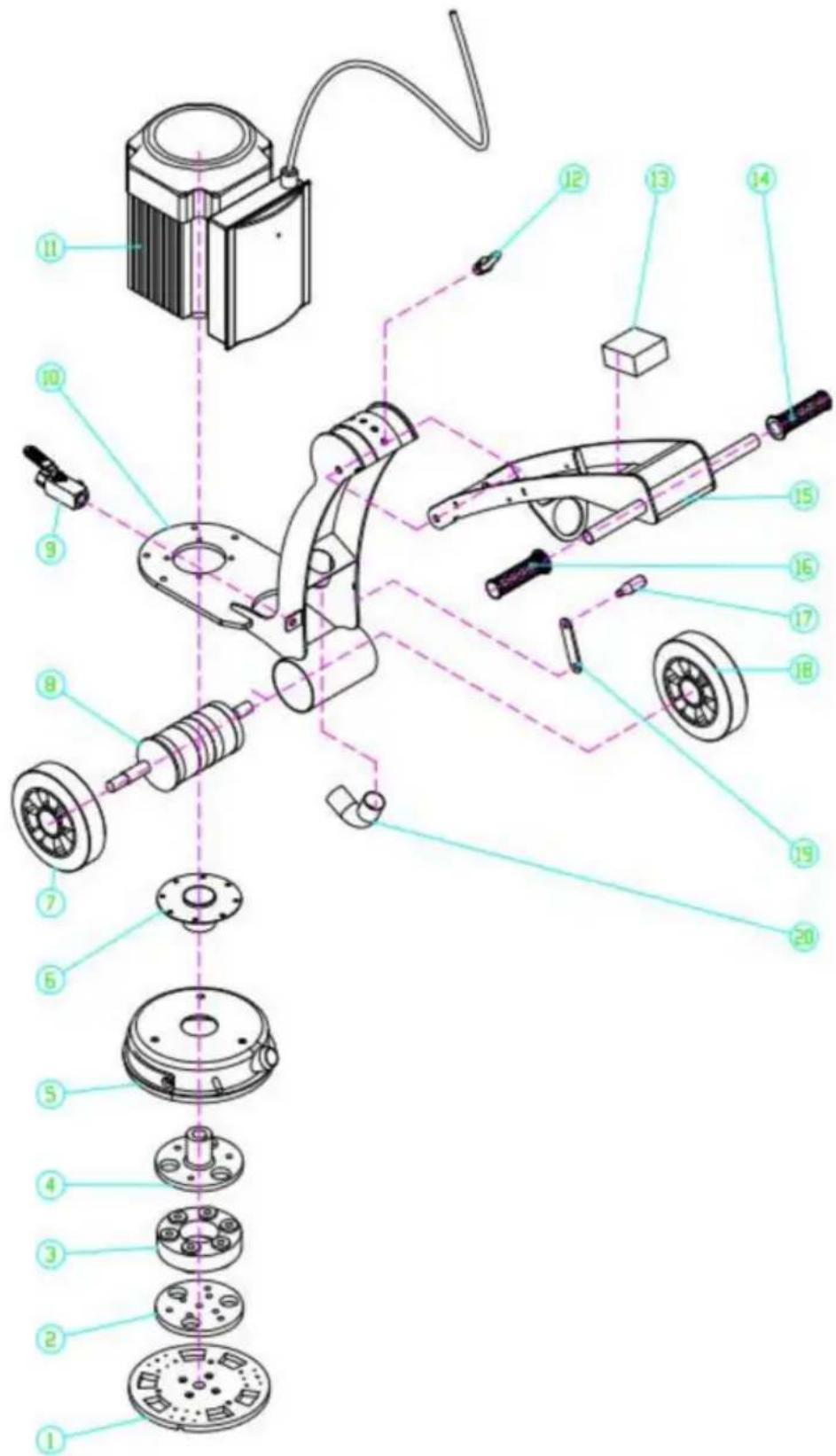

Diagramma delle parti

Articolo#	Descrizione Qtà Articolo n.			Descrizione	QUANTITÀ
1	Piatto	1	12	Tirare l'anello	1
2	Connettore a piastra	1	13	Interruttore	1
3	Gomma	1	14	Manicotto della maniglia	1
4	Flangia	1	15	Parte del corpo del telaio2	1
5	Copertura in metallo	1	16	Manicotto della maniglia	1
6	Flangia	1	17	Maniglia di regolazione	1
7	Ruota	1	18	Ruota	1
8	Albero eccentrico	1	19	Biella	1
9	Valvola di controllo	1	20 Tubo di assorbimento polveri		1
10	Parte del corpo del telaio 1	1	21	Strisce antiusura in nylon	1
11	Motore elettrico	1	22	Cavo di alimentazione	1

NO.	Nome	Immagine	QUANTITÀ
1	Scarpe a lama		6
2	Tappi per le orecchie		10
3	Cacciavite		1
4 chiavi (12-14)			1
5	Chiave (S=8)		1
6	Chiave (S=6)		1
7	Manuale		1
